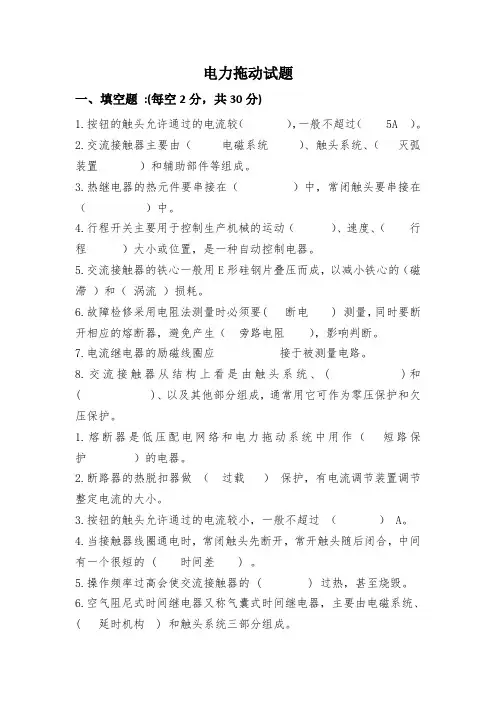

电力拖动试题一、填空题:(每空2分，共30分)1.按钮的触头允许通过的电流较（），一般不超过（ 5A ）。
2.交流接触器主要由（电磁系统）、触头系统、（灭弧装置）和辅助部件等组成。
3.热继电器的热元件要串接在（）中，常闭触头要串接在（）中。
4.行程开关主要用于控制生产机械的运动（）、速度、（行程）大小或位置，是一种自动控制电器。
5.交流接触器的铁心一般用E形硅钢片叠压而成，以减小铁心的（磁滞）和（涡流）损耗。
6.故障检修采用电阻法测量时必须要( 断电 ) 测量，同时要断开相应的熔断器，避免产生（旁路电阻），影响判断。
7.电流继电器的励磁线圈应接于被测量电路。
8.交流接触器从结构上看是由触头系统、( )和( )、以及其他部分组成，通常用它可作为零压保护和欠压保护。
1.熔断器是低压配电网络和电力拖动系统中用作（短路保护）的电器。
2.断路器的热脱扣器做（过载）保护，有电流调节装置调节整定电流的大小。
3.按钮的触头允许通过的电流较小，一般不超过（） A。
4.当接触器线圈通电时，常闭触头先断开，常开触头随后闭合，中间有一个很短的 ( 时间差 ) 。
5.操作频率过高会使交流接触器的 ( ) 过热，甚至烧毁。
6.空气阻尼式时间继电器又称气囊式时间继电器，主要由电磁系统、( 延时机构 ) 和触头系统三部分组成。
7.异步电动机作星--角降压启动时，每相定子绕组上的启动电压是正常工作电压的（）倍，启动电流是正常工作电流的（）倍。
8.为保证齿轮更好地啮合，需要让电动机反复启动停止、来回摆动，以达到齿轮变速的目的，这个过程称为（冲动）。
9、机床故障检修的测量方法有（）和（）。
10.行程开关主要用于控制生产机械的运动（）、速度、（）大小或位置，是一种自动控制电器。
11、故障检修采用电阻法测量时必须要( ) 测量，同时要断开相应的熔断器，避免产生（），影响判断。
二、选择题（每题2分，共20分）1.开关电器的分断能力是指其在规定的条件下（）A.能在给定的电压下分断的预期分断时间长短B.能在给定的电压下分断的预期分断电流大小C.能够正常分断所要求的最小电压值D.能够正常分断所要求的最大电压值2.辅助电路编号按“等电位”原则，按从上至下.从左至右的顺序用（）依次编号。
电力拖动题库（附答案）一、单选题（共50题，每题1分，共50分）1、属于平面磨床的型号的是________。
A、CA6140B、M7130C、Z3050D、X62W正确答案：B2、对于CJ10—10型容量较小的交流接触器，一般采用灭弧。
A、双断口结构的电动力灭弧装置B、栅片灭弧装置C、纵缝灭弧装置D、以上都可以正确答案：A3、在具有过载保护的接触器自锁控制线路中，在按下停止按钮SB2切断控制电路时，接触器KM失电，此时电动机M 。
A、继续运转B、立即停止C、在惯性作用后停止D、加速运转正确答案：C4、对照明和电热等电流较平稳、无冲击电流的负载的短路保护，熔体的额定电流应________负载的额定电流。
A、小于B、不等于C、大于D、等于或稍大于正确答案：D5、由于X62W型卧式万能铣床中，圆工作台的控制回路要经过，所以任意一个方向的进给手柄不在零位时，都将使圆工作台停下来。
A、进给系统所有位置开关的动断触点B、进给系统所有位置开关的动合触点C、进给系统所有位置开关的动合及动断触点D、进给系统部分位置开关的动合及动断触点正确答案：A6、利用按一定时间间隔来控制电动机的工作状态称为时间控制原则。
A、电流继电器B、速度继电器C、时间继电器D、行程开关正确答案：C7、CA6140型车床低压照明灯采用______电压作为电源。
A、6VB、12VC、24VD、36V正确答案：C8、熔断器串接在电路中主要用作________。
A、隔离保护B、欠压保护C、短路保护D、过载保护正确答案：C9、电磁抱闸制动器制动和电磁离合器制动属于。
A、能耗制动B、反接制动C、机械制动D、电力制动正确答案：C10、对由直线电联系的交叉导线的连接点________。
A、可画也可不画小黑圆点B、要画小黑圆点C、不画小黑圆点D、要画空心圆点正确答案：B11、当启动按钮松开后，接触器通过自身的辅助常开触头使其线圈保持得电的作用称为。
A、短路B、过载C、互锁D、自锁正确答案：D12、电动机直接起动时的起动电流较大，一般为电动机额定电流的______倍。

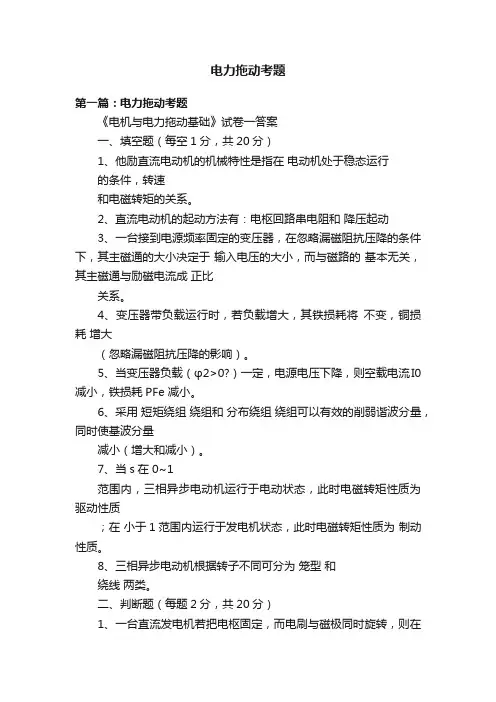

电力拖动考题第一篇：电力拖动考题《电机与电力拖动基础》试卷一答案一、填空题（每空1分，共20分）1、他励直流电动机的机械特性是指在电动机处于稳态运行的条件，转速和电磁转矩的关系。
2、直流电动机的起动方法有：电枢回路串电阻和降压起动3、一台接到电源频率固定的变压器，在忽略漏磁阻抗压降的条件下，其主磁通的大小决定于输入电压的大小，而与磁路的基本无关，其主磁通与励磁电流成正比关系。
4、变压器带负载运行时，若负载增大，其铁损耗将不变，铜损耗增大（忽略漏磁阻抗压降的影响）。
5、当变压器负载（φ2>0?）一定，电源电压下降，则空载电流I0 减小，铁损耗PFe 减小。
6、采用短矩绕组绕组和分布绕组绕组可以有效的削弱谐波分量，同时使基波分量减小（增大和减小）。
7、当s在 0~1范围内，三相异步电动机运行于电动状态，此时电磁转矩性质为驱动性质；在小于1范围内运行于发电机状态，此时电磁转矩性质为制动性质。
8、三相异步电动机根据转子不同可分为笼型和绕线两类。
二、判断题（每题2分，共20分）1、一台直流发电机若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。
（对）2、直流电动机的人为特性都比固有特性软（错）3、直流电动机串多级电阻起动，在起动过程中，每切除一级起动电阻时，电枢电流都会突变。
（对）4、一台变压器原边电压U1不变，副边接电阻性负载或接电感性负载，如负载电流相等，则两种情况下，副边电压也相等。
（错）5、变压器在原边外加额定电压不变的情况下，副边电流大，导致原边电流也大，因此变压器的主磁通也大。
（错）6、交流发电机正常发电以后可以断掉直流励磁电源。
（错）7、改变电流相序可以改变三相旋转磁通势的转向。
（对）8、不管异步电动机转子是旋转，还是静止，定、转子磁通势都是相对静止的（错）9、三相异步电动机的最大磁通势Tm 的大小与转子电阻rm 阻值无关。
（对）10、三相异步电动机的变极调速只能用在笼型转子电动机上。

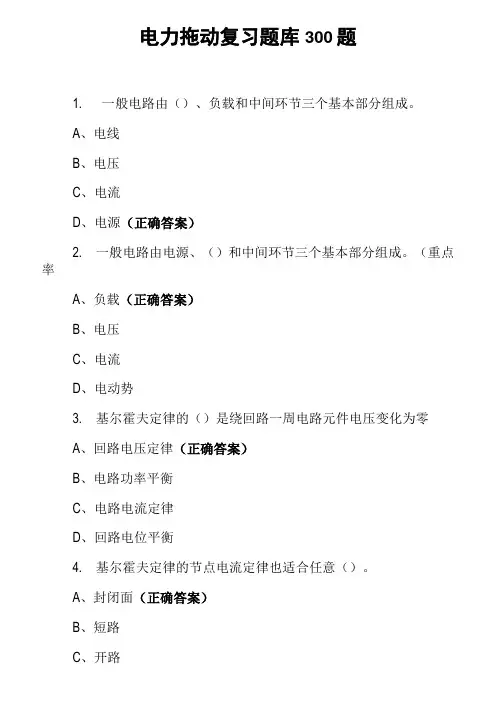

电力拖动复习题库300题1. 一般电路由（）、负载和中间环节三个基本部分组成。
A、电线B、电压C、电流D、电源（正确答案）2. 一般电路由电源、（）和中间环节三个基本部分组成。
（重点率A、负载（正确答案）B、电压C、电流D、电动势3. 基尔霍夫定律的（）是绕回路一周电路元件电压变化为零A、回路电压定律（正确答案）B、电路功率平衡C、电路电流定律D、回路电位平衡4. 基尔霍夫定律的节点电流定律也适合任意（）。
A、封闭面（正确答案）B、短路C、开路D、连接点5•如图所示，A、B两点间的电压Uab为（）A、-18VB、+18VC、-6VD、8V（正确答案）6. 根据被测电流的种类分为（）A、直流B、交流C、交直流D、以上都是（正确答案）7. 用万用表的直流电流档测电流时，将万用表串接在被测电路中，并且（A、红表棒接电路的高电位端，黑表棒接电路的低点位端（正确答案）B、黑表棒接电路的高电位端，红表棒接电路的低点位端C、红表棒接电路的正电位端，黑表棒接电路的负点位端D、红表棒接电路的负电位端，黑表棒接电路的正点位端8. 云母制品属于（）A、固体绝缘材料（正确答案）B、液体绝缘材料C、气体绝缘材料D、导体绝缘材料9. 如果触电者伤势较重，已失去知觉，但心跳和呼吸还存在，应使（）A、触电者舒服，安静地平坦B、周围不围人，使空气流通C、解开伤者的衣服有利于呼吸，并速请医生前来D、以上都是（正确答案）10. 机床照明、移动行灯灯设备，使用的安全电压为（）A、9VB、12VC、24VD、36V（正确答案）11. 用手电钻钻孔时，要穿戴（）A、口罩B、帽子C、绝缘鞋（正确答案）D、眼镜12. 劳动安全卫生管理制度对未成年人工给予了特殊的劳动保护，这其中的未成年人工是指年满16周岁未满（）的人A、14周岁B、15周岁C、17周岁D、18周岁（正确答案）13. 国家鼓励和支持利用可再生资源和（）发电。
A、磁场能B、机械能C、清洁能源（正确答案）D、化学能14. 在正弦交流电路中,电路的功率因数取决于（）.（重点率A、电路外加电压的大小B、电路各元件参数及电源频率（正确答案）C、电路的连接形式D、电路的电流15. 三相发电机绕组接成三相四线制，测得三个相电压Uu=Uv=Uw=220V,三个线电压Uuv=380V,Uvw二Uwu=220V，这说明（）•（重点率A、U相绕组接反了B、V相绕组接反了C、V相绕组接反了（正确答案）D、中性线断开了16.1一对称三相负载,先后用两种接法接入同一电源中,则三角形连接时的有功功率等于星形连接时的（）.（重点率2）3（正确答案）根号3根号2117. 用万用表测电阻时，应使指针指示在（）。
电力拖动模拟考试题（含答案）一、单选题（共90题，每题1分，共90分）1、当三相异步交流电动机用自耦变压器降压起动时，所用的抽头为80%，此时电动机的起动转矩是全压运行时转矩的_______。
A、64%B、36%C、30%D、40%正确答案：A2、生产机械的运动部件在正反两个方向运动时，一般要求电动机实现控制。
A、正反转B、顺序C、位置D、降压启动正确答案：A3、KS 是________元器件的符号。
A、速度继电器B、中间继电器C、交流接触器D、时间继电器正确答案：A4、车床是一种应用广泛的金属_______机床。
A、切削B、通用C、铰孔D、表面加工正确答案：A5、CA6140车床主轴电动机通过________控制正反转。
A、手柄B、接触器C、断路器D、热继电器正确答案：B6、M7130型平面磨床的砂轮电动机M1和冷却泵电动机M2在________上实现顺序控制。
A、电磁吸盘电路B、主电路C、控制电路D、整流电路正确答案：B7、冰箱门打开灯亮，冰箱门关上灯灭，其中起作用的中间环节的电器是________。
A、接触器B、低压熔断器C、转换开关D、位置开关正确答案：D8、M7130型平面磨床砂轮电动机是________。
A、直流电动机B、三相鼠笼式或绕线转子异步电动机C、两极鼠笼式异步电动机D、三相绕线式异步电动机正确答案：C9、在接触器联锁正反转控制线路中，其联锁触头应是对方接触器的。
A、主触头B、辅助常闭触头C、辅助常开触头D、线圈正确答案：B10、________是根据生产工艺要求，利用逻辑代数来分析、设计线路。
A、成本设计法B、经验设计法C、逻辑设计法D、安全设计法正确答案：C11、M7130型平面磨床电磁吸盘与三台电动机M1、M2、M3之间的电气联锁是由________实现的。
A、QS2B、KAC、CQS1D、QS2和KA的常开触头(3一4)正确答案：D12、低压电器按其动作方式的不同，分为________和________。
电力拖动期末试题及答案一、选择题（每题2分，共40分）1. 以下哪个选项不是电力拖动的主要应用领域？A. 铁路交通B. 石油化工C. 港口机械D. 建筑机械2. 电力拖动系统中，以下哪个部件不属于动力部分？A. 电机B. 驱动装置C. 传感器D. 变频器3. 在电力拖动系统中，以下哪个传动形式可以实现多电机多轴配置？A. 动力轴串联B. 动力轴并联C. 动力轮串联D. 动力轮并联4. 电力拖动系统中，以下哪个特点属于电机调速的优势？A. 精度高B. 输出力矩大C. 转速范围广D. 控制响应快5. 以下哪个选项是电力拖动系统中典型的开环控制方式？A. 矢量控制B. 相位锁定控制C. 功率轴跟踪控制D. 频率反馈控制二、判断题（每题2分，共20分）1. 电力拖动系统中，电机的选型要考虑扭矩、转速和运行条件等因素。
（）2. 电力拖动系统中，齿轮传动具有传动效率高、结构简单的优点。
（）3. 电力拖动系统中，控制系统可采用开环控制或闭环控制方式。
（）4. 电力拖动系统中，多电机多轴配置可以通过动力轮串联实现。
（）5. 电力拖动系统中，传感器用于感知系统的工作状态和环境变量。
（）三、简答题（每题10分，共30分）1. 电力拖动系统中，通常采用哪种类型的电机？2. 列举三种常见的电力拖动系统故障，并简要描述其可能的原因。
3. 电力拖动系统中，什么是电机调速的闭环控制？答案：一、选择题1. B2. C3. A4. C5. B二、判断题1. √2. √3. √4. ×5. √三、简答题1. 通常采用异步电机或直流电机。
2. （1）电机过载：由于负载超出电机额定工作范围，可能的原因包括工作负载过大或电机故障。
（2）控制系统故障：可能的原因包括传感器损坏、控制器失效或连接线路松动。
（3）供电问题：可能的原因包括电源电压不稳定、电源接触不良或电源线路故障。
3. 闭环控制是通过将电机输出信号与期望信号进行比较，通过调整控制器输出信号，使实际输出信号尽量接近期望信号的一种控制方式。

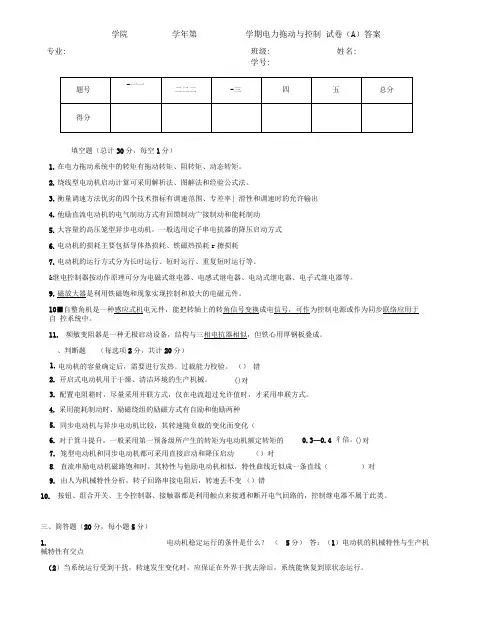

学号:填空题（总计30分，每空1分）1. 在电力拖动系统中的转矩有拖动转矩、阻转矩、动态转矩。
2. 绕线型电动机启动计算可采用解析法、图解法和经验公式法。
3. 衡量调速方法优劣的四个技术指标有调速范围、专差率」滑性和调速时的允许输出4. 他励直流电动机的电气制动方式有回馈制动宀接制动和能耗制动5. 大容量的高压笼型异步电动机，一般选用定子串电抗器的降压启动方式6. 电动机的损耗主要包括导体热损耗、铁磁热损耗r 擦损耗7. 电动机的运行方式分为长时运行、短时运行、重复短时运行等。
&继电控制器按动作原理可分为电磁式继电器、电感式继电器、电动式继电器、电子式继电器等。
9. 磁放大器是利用铁磁饱和现象实现控制和放大的电磁元件。
10■自整角机是一种感应式机电元件，能把转轴上的转角信号变换成电信号，可作为控制电源或作为同步联络应用于自 控系统中。
11. 频敏变阻器是一种无极启动设备，结构与三相电抗器相似，但铁心用厚钢板叠成。
、判断题（每选项2分，共计20分）电动机的容量确定后，需要进行发热。
过载能力校验。
（） 错笼型电动机和同步电动机都可采用直接启动和降压启动（）对由人为机械特性分析，转子回路串接电阻后，转速丢不变（）错 10. 按钮、组合开关、主令控制器、接触器都是利用触点来接通和断开电气回路的，控制继电器不属于此类。
三、简答题（20分，每小题5分） 1.电动机稳定运行的条件是什么？ （ 5分） 答：（1）电动机的机械特性与生产机械特性有交点（2）当系统运行受到干扰，转速发生变化时，应保证在外界干扰去除后，系统能恢复到原状态运行。
1. 2. 开启式电动机用于干燥、清洁环境的生产机械。
()对3. 配置电阻箱时，尽量采用并联方式，仅在电流超过允许值时，才采用串联方式。
4. 采用能耗制动时，励磁绕组的励磁方式有自励和他励两种5. 同步电动机与异步电动机比较，其转速随负载的变化而变化（6. 对于箕斗提升，一般采用第一预备级所产生的转矩为电动机额定转矩的0.3—0.4 彳倍。
电力拖动期末考试题及答案一、选择题1.电力拖动中常用的动力传动装置是（）。
A.电缆B.液压C.链条D.齿轮2.电动机的额定功率一般指（）。
A.电机的标称功率B.电机的最大功率C.电机的平均功率D.电机的最小功率3.电力拖动系统中，控制电路中常用的开关元件主要有（）。
A.继电器B.电磁阀C.电位器D.电容器4.对于交流电动机的起动，通常需先采用（）进行起动。
A.三相自耦变压器B.电阻起动器C.变频器起动D.星-三角起动5.电力拖动系统的控制方式有（）。
A.手动控制B.自动控制C.远程控制D.全部都是二、填空题1.电力拖动系统中常用的控制电源有（）。
2.电动机的效率可分为（）和（）两种类型。
3.电力拖动系统中，通常将电动机视作（）供给负载。
三、简答题1.请简要解释电缆的特点及其在电力拖动系统中的应用。
2.电动机的额定功率与最大功率有何区别？请举例说明。
3.请介绍一种常用的电力拖动系统控制方法，并说明其原理。
四、计算题1.某电力拖动系统中，电动机的额定功率为10 kW，效率为90%，电源电压为380V，负载的机械功率为8 kW。
试求：（1）电动机的输入功率；（2）电动机的输出功率；（3）电动机的电流。
解答：一、选择题1. D.齿轮2. A.电机的标称功率3. A.继电器4. D.星-三角起动5. D.全部都是二、填空题1.直流电源、交流电源2.峰值效率、额定效率3.电源三、简答题1.电缆具有绝缘性好、耐高温、抗老化、机械强度高等特点，常用于电力拖动系统中的动力传输。
电缆可以根据实际需求选择不同的规格和材质，以满足不同环境和负载的要求。
2.额定功率是指电动机在额定工况下能够稳定运行的功率值，即电机在标准条件下的连续运行所能输出的功率。
最大功率是指电动机在瞬态工况下能够输出的最大功率值，通常用于起动和加速过程中的瞬态负荷。
举例：一台电机的额定功率为5 kW，最大功率为10 kW。
在正常运行时，电机的实际负载为6 kW，属于额定负载范围，电机能够稳定运行。

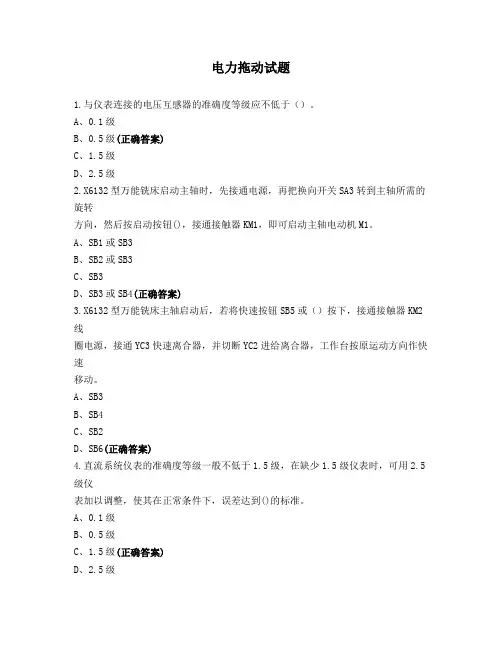

电力拖动试题1.与仪表连接的电压互感器的准确度等级应不低于（）。
A、0.1级B、0.5级(正确答案)C、1.5级D、2.5级2.X6132型万能铣床启动主轴时，先接通电源，再把换向开关SA3转到主轴所需的旋转方向，然后按启动按钮()，接通接触器KM1，即可启动主轴电动机M1。
A、SB1或SB3B、SB2或SB3C、SB3D、SB3或SB4(正确答案)3.X6132型万能铣床主轴启动后，若将快速按钮SB5或（）按下，接通接触器KM2线圈电源，接通YC3快速离合器，并切断YC2进给离合器，工作台按原运动方向作快速移动。
A、SB3B、SB4C、SB2D、SB6(正确答案)4.直流系统仪表的准确度等级一般不低于1.5级，在缺少1.5级仪表时，可用2.5级仪表加以调整，使其在正常条件下，误差达到()的标准。
A、0.1级B、0.5级C、1.5级(正确答案)D、2.5级5.作为电流或电压测量时，（）级和2.5级的仪表容许使用1.0级的互感器。
A、0.1级B、0.5级C、1.0级D、1.5级(正确答案)6.对于有互供设备的变配电所，应装设符合互供条件要求的电测仪表。
例如，对可能出现两个方向电流的直流电路，应装设有双向标度尺的()。
A、功率表B、直流电流表(正确答案)C、直流电压表D、功率因数表7.电子仪器按（）可分为简易测量仪器、精密测量仪器、高精度测量仪器。
A、功能B、工作频段C、工作原理D、测量精度(正确答案)8.X6132型万能铣床主轴上刀完毕，将转换开关扳到（）位置，主轴方可启动。
A、接通B、断开(正确答案)C、中间D、极限9.在MGB1420万能磨床的内外磨砂轮电动机控制回路中，接通电源开关QS1，222V 交流控制电压通过开关SA3控制接触器()的通断，达到内外磨砂轮电动机的启动和停止。
A、KM1B、KM2(正确答案)C、KM3D、KM410.造成直流电动机漏电的主要原因有（）等。
A、引出线碰壳(正确答案)B、并励绕组局部短路C、转轴变形D、电枢不平衡11.在MGB1420万能磨床的工件电动机控制回路中，M的启动、点动及停止由主令开关()控制中间继电器KA1、KA2来实现。

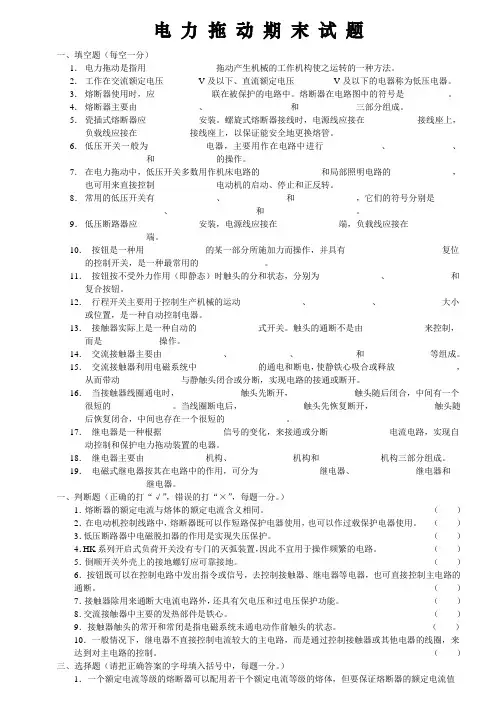

电力拖动期末试题一、填空题（每空一分）1．电力拖动是指用________________拖动产生机械的工作机构使之运转的一种方法。
2．工作在交流额定电压________V及以下、直流额定电压_________V及以下的电器称为低压电器。
3．熔断器使用时，应_____________联在被保护的电路中。
熔断器在电路图中的符号是__________。
4．熔断器主要由______________、___________________和_____________三部分组成。
5．瓷插式熔断器应____________安装。
螺旋式熔断器接线时，电源线应接在____________接线座上，负载线应接在____________接线座上，以保证能安全地更换熔管。
6．低压开关一般为_____________电器，主要用作在电路中进行_____________、______________、______________和______________的操作。
7．在电力拖动中，低压开关多数用作机床电路的______________和局部照明电路的______________，也可用来直接控制______________电动机的启动、停止和正反转。
8．常用的低压开关有______________、______________和______________，它们的符号分别是__________________、___________________和_____________________。
9．低压断路器应______________安装，电源线应接在______________端，负载线应接在______________端。
10．按钮是一种用______________的某一部分所施加力而操作，并具有______________________复位的控制开关，是一种最常用的_______________。
11．按钮按不受外力作用（即静态）时触头的分和状态，分别为______________、______________和复合按钮。
华山技校《电力拖动》试题库一、填空题1、位置开关就是一种将机械信号转换为电气信号,以控制运动部件位置或行程得自动控制电器。
2、除照明与电加热电路外,熔断器一般不宜用作过载保护电气,主要用于短路保护。
3、安装线槽时,应做到横平竖直、排列整齐均匀、安装牢固与便于走线等。
4、要求几台电动机得启动或停止必须按一定得先后顺序来完成得控制方式,叫电动机得顺序控制。
5、能够在两地或多地控制同一台电动机得控制方式叫电动机得多地控制。
对多地控制,只要把各地得启动按钮并联、停止按钮串联就可以实现。
6、通常规定:电源容量在180KVA以上,电动机容量在7KW以下得三相异步电动机可以采用直接启动。
7、常见得降压启动方法有四种分别就是:定子绕组串电阻降压启动、自耦变压器降压启动、Y-△降压启动、延边三角形降压启动。
8、所谓制动,就就是给电动机一个与转动方向相反得转矩使它迅速停转或限制其转速。
制动方法一般有两类:机械制动与电力制动。
9、改变异步电动机得磁极对数调速称为变极调速,它就是有级调速,且只适用于笼型异步电动机。
10、继电器主要由感测机构、中间机构与执行机构三部分组成。
11、利用机械装置使电动机断开电源后迅速停转得方法叫机械制动。
机械制动常用得方法有电磁抱闸制动器制动与电磁离合器制动。
12、布线时,严禁损伤导线线芯与绝缘。
13、时间继电器就是一种利用电磁原理或机械动作原理来实现触头延时闭合或分断得自动控制电器。
14、通电试车完毕,停转,切断电源。
先拆除三相电源线,再拆除电动机线。
15、使电动机在切断电源停转得过程中,产生一个与电动机实际旋转方向相反得电磁力矩(制动力矩),迫使电动机迅速制动停转得方法叫做电力制动。
16、电力制动常用得方法有反接制动、能耗制动、电容制动与再生发电制动等。
17、热继电器得复位方式有自动与手动两种。
18、当电动机切断交流电源后,立即在定子绕组得任意两相中通人直流电迫使电动机迅速停转得方法叫能耗制动,又称动能制动。
19、当电动机切断交流电源后,立即在电动机定子绕组得出线端接入电容器来迫使电动机迅速停转得方法叫电容制动。
20、再生发电制动就是一种比较经济得制动方法,制动时不需要改变线路即可从电动运行状态自动地转入发电制动状态,把机械能转换成电能,再回馈到电网。
21、电动机在运行得过程中,常用得保护措施有短路保护、过载保护过电流保护、过压保护、失压保护、断相保护等。
22、在电动机控制线路中,实现短路保护得电器就是熔断器与低压断路器。
23、在电动机控制线路中,实现过载保护得电器就是热继电器24、在电动机控制线路中,实现欠压保护得电器就是接触器与电磁式电压继电器25、在电动机控制线路中,实现失压保护得电器就是接触器与中间继电器26、在电动机控制线路中,实现过流保护常用得电器就是电磁式过电流继电器27、选择与设置保护装置得目得不仅使电动机免受损伤,而且还应使电动机得到充分得利用28、电动机按其安装方式不同可分为卧式与立式两种。
在一般情况下应选用卧式电动机。
29、电动机按轴伸个数分为单轴伸与双轴伸两种。
30、电动机按防护形式分为开启式、防护式、封闭式与防爆式四种31、根据工作电压得高低,电器可分为高压电器与低压电器。
32、工作在额定电压交流1200Ｖ及以下或直流 1500Ｖ及以下得电器称为低压电器。
33、低压开关主要用作隔离、转换、及接通与分断电路。
34、低压开关一般为非自动切换电器,常用得主要类型有刀开关、组合开关与低压断路器等。
35、熔断器就是低压配电网络与电力拖动系统中用作短路保护得电器,使用时串联在被测电路中。
36、熔断器主要由熔体、熔管与熔座三部分组成。
37、接触器按主触头得电流种类,分为交流接触器与直流接触器两种。
38、交流接触器得电磁系统主要由线圈、铁心与衔铁三部分组成。
39、交流接触器得衔铁运动形式有衔铁直线运动得螺管式与衔铁饶轴转动得拍合式两种。
40、一般情况下,热继电器热元件得整定电流为电动机额定定电流得0、95～1、05倍,但如果电动机拖动得就是冲击性负载或启动时间较长及拖动得设备不允许停车得场合,热继电器得整定电流值可取电动机额定电流得1、1～1、5倍。
如果电动机得过载能力较差,热继电器得整定电流可取0、6～0、8倍。
41、低压断路器应垂直安装,电源线接在上端,负载线接在下端。
42、交流接触器得触头按通断能力可分为主触头与辅助触头。
43、电路图一般分为电源电路、主电路与辅助电路三部分。
44、电磁抱闸制动器分为断电制动型与通电制动型两种。
45、电动机得工作方式有连续工作制、短期工作制与周期性断续工作制三种。
46、直流电动机常用得启动方法有:电枢回路串联电阻启动与降低电源电压启动两种。
47、三速异步电动机有两套定子绕组,第一套有七个出线端,可作△或YY 连接;第二套绕组有四个出线端,只作 Y 形连接。
二、判断题1.由于直接启动所用设备少,线路简单,维修量较小,故电动机一般都采用直接启动。
(×)2.在安装定子绕组串接电阻降压启动控制线路时,电阻器R产生得热量对其她电器无任何影响,故安装在箱体内或箱体外时,不需采用任何防护措施。
(×)3只要电动机过载,其保护电器热继电器会瞬间动作并切断电动机电源。
(×)4由于热继电器得热惯性大,所以在电动机控制线路中,只适合用作过载保护,不宜作短路保护。
(√)5.接触器可起欠压、失压保护作用,两者得保护原理就是一样得。
(×)6.不管就是直流电动机,还就是交流电动机,都要进行弱磁保护。
(×)7.对电动机得选择,以合理选择电动机得额定功率最为重要。
(√)8.电动机得额定转速必须在750～1 500 r／rnin得范围内。
(×)9、刀开关就是低压控制电器。
(×)10、开启式负荷开关用作电动机得控制开关时,应根据电动机得容量选配合适得熔体并装于开关内。
(×)11、HK系列刀开关可以垂直安装,也可以水平安装。
(×)12、熔体得额定电流就是指在规定工作条件下,长时间通过熔体不熔断得最大电流值。
(√)13、一个额定电流等级得熔断器只能配一个额定电流等级得熔体。
(×)14、按下复合按扭时,其常开与常闭触头同时动作。
(×)15、急停按钮应该选用红色。
(√)16、接触器得电磁线圈通电时,常开触头先闭合,常闭触头再断开。
(×)17、对同一接触器而言,一般就是触头压力越大,触头接触电阻越小。
(√)18、接触器除用通断大电流电路外,还具有欠电压与过电流保护功能。
(×)19、热继电器得触头系统一般包括一个常开触头与一个常闭触头。
(√)20、空气阻尼式时间继电器得延时精度高,因此获得广泛应用。
(×)21、中间继电器得触头上面需要装设灭弧装置。
(×)22、交流电磁铁在线圈工作电压一定得情况下,铁心与衔铁间得电磁吸力基本不变。
(√)23、直流电磁铁在衔铁吸合得过程中,线圈中得电流就是常数,电磁吸力也就是常数。
(×)24、通过主电路与辅助电路中得电流相等。
(×)25、电路图中得辅助电路一般跨接在两相电源线之间并水平画出。
(×)26、画出电路图、接线图、布置图时,同一电器得各元件都需要按其实际位置画在一起。
(×)27、接线图主要用于接线安装、线路检查与维修,不能用来分析线路得工作原理。
(×)28、按元件明细表选配得电器元件可直接安装,不用检验。
(×)29、由于热继电器在电动机控制线路中兼有短路与过载保护,故不需要再接入熔断器作短路保护。
(×)30、所谓点动控制就是指点一下按扭就可以使电动机启动并连续运转得控制方式。
(×)31、交流接触器与直流接触器得铁心端面均嵌装短路环,可以减小振动与噪声。
(×)32、继电器就是一种根据输入信号得变化,来接通或分断大电流电路,实现自动控制与保护电力拖动装置得电器。
(×)33、过载保护就是指当电动机出现短路时,能自动切断电动机得电源,使电动机停转得一种保护。
(×)44、各电器元件与走线槽内得导线要完全置于走线槽内,应合理走线,并尽可能做到横平竖直,垂直变换走向。
(√)45、三相异步电动机直接启动得优点就是所用电气设备少,线路简单,启动电流小。
(×)46、星三角降压启动只适用于轻载或空载下启动,凡就是在正常运行时,定子绕组作三角形链接得异步电动机,均可采用这种降压启动方法。
(√)47、电动机得额定电压要与现场供电电网电压等级相符。
(√)48、串励电动机电力制动得方法只有能耗制动与反接制动两种。
(√)49、直流电动机得调速可以通过电枢回路串电阻、改变主磁通与改变电枢电压三种方法来实现。
(√)50、能在两地或多地控制同一台电动机得控制方式叫做电动机得顺序控制。
(×)三、选择题1.根据生产机械运动部件得行程或位置,利用( C )来控制电动机得工作状态称为行程控制原则。
A.电流继电器B.时间继电器C.位置开关D.速度继电器2.利用( B)按一定时间间隔来控制电动机得工作状态称为时间控制原则。
A.电流继电器B.时间继电器C.位置开关D.速度继电器3根据电动机得速度变化,利用( D )等电器来控制电动机得工作状态称为速度控制原则。
A.电流继电器B.时间继电器C.位置开关D.速度继电器4.根据电动机主回路电流得大小,利用( A )来控制电动机得工作状态称为电流控制原则。
A.电流继电器B.时间继电器C.位置开关D.速度继电器5.若短期工作制电动机得实际工作时间符合标准工作时间时,电动机得额定功率P N与负载功率P L 之间应满足( A )。
A.P N≥P LB.P N≤P LC.P N<P L6.在干燥、清洁得环境中应选用( B)。
A.防护式电动机B.开启式电动机C.封闭式电动机D.防爆式电动机一7.在比较干燥、灰尘不多、无腐蚀性气体与爆炸性气体得环境中,应选用( A)。
A.防护式电动机 B。
开启式电动机 C.封闭式电动机 D.防爆式电动机8.在潮湿、尘土多、有腐蚀性气体、易引起火灾与易受风雨侵蚀得环境中,应选用( C )。
A.防护式电动机B.开启式电动机C.封闭式电动机D.防爆式电动机9.在有易燃、易爆气体得危险环境中应选用( D )。
A.防护式电动机B.开启式电动机C.封闭式电动机D.防爆式电动机.10.HH系列封闭式负荷开关属于( A )。
A、非自动切换电器B、自动切换电器 C无法判断11.HZ系列组合开关得触头合闸速度与手柄操作速度( C )A成正比 B成反比 C无关12.熔断器串接在电路中主要用作( A )A短路保护 B过载保护 C欠压保护13.熔断器得额定电流应( B )所装熔体得额定电流。
