集装箱冷库方案说明

冷藏集装箱技术方案
一、集装箱结构设计：
1.集装箱材料：采用耐腐蚀、耐高温的钢材，确保集装箱在恶劣环境下能够长时间工作。

2.绝缘设计：集装箱采用双层结构，内外两层之间填充绝缘材料，减少冷量的传递。

3.活动隔热板：集装箱内部设有可活动的隔热板，根据货物的需要进行移动，确保货物处于最佳温度环境。

4.防水处理：集装箱底部和顶部设有防水层，防止水分渗入集装箱内部，造成货物损失。

二、温度控制系统：
1.制冷系统：采用高效的制冷设备，如压缩机制冷系统或吸收式制冷系统，确保温度可调控、稳定。

2.温度监控：安装温度传感器和控制器，实时监测和调控集装箱内部温度，确保货物处于所需温度范围内。

3.自动化控制：采用自动控制系统，可根据设定的温度要求自动调节制冷系统的工作状态，提高温度控制的精度和稳定性。

三、保温材料：
1.保温板材：采用高效节能的保温板材，如聚氨酯泡沫板或挤塑聚苯乙烯板，具有良好的保温性能。

2.密封材料：选择密封性能好的橡胶密封条，确保集装箱内外温度的隔离。

3.保温涂料：在集装箱外表面涂覆保温涂料，减少外界温度对内部温度的影响。

四、节能措施：
1.节能制冷系统：选择高能效的制冷设备，如能耗低、制冷效率高的压缩机或吸收式制冷系统。

2.节能控制：通过合理的控温策略、控制时间和节能模式，减少能源的消耗。

3.太阳能供电：在集装箱顶部安装太阳能电池板，将太阳能转化为电能，供给制冷系统工作。

综上所述，冷藏集装箱技术方案应包括集装箱结构设计、温度控制系统、保温材料和节能措施等方面。

通过合理的设计和选材，确保集装箱内部温度恒定、货物不受损害，并实现节能减排的目标。

冷藏集装箱技术方案1.温控系统：冷藏集装箱应配备先进的温控系统，能够稳定地控制集装箱内部的温度。

这可以通过使用温度传感器和自动控制系统来实现。

温度传感器可以监测集装箱内部的温度，并将数据反馈给控制系统。

控制系统根据设定的温度要求来调整运行状态，包括启动或关闭冷却系统。

2.冷却系统：冷藏集装箱应配备高效、可靠的冷却系统。

一般来说，常见的冷却系统包括压缩机制冷和吸收式制冷。

压缩机制冷系统适用于运输和储存需要较低温度的货物，如冷冻食品。

吸收式制冷系统则适用于运输和储存要求稍高温度的货物，如酒类或药品。

这些冷却系统应具备高效制冷、低能耗和可靠性的特点。

3.保温材料：冷藏集装箱应配备优质的保温材料，以减少温度波动和能量损失。

常用的保温材料包括聚苯乙烯泡沫、聚氨酯泡沫和纤维素纤维。

这些材料具有良好的隔热性能和抗湿性。

此外，保温材料应具备耐久性、轻量化和易于清洁的特点。

4.通风系统：冷藏集装箱应配备通风系统，以保证货物的新鲜度和气味的排除。

通风系统可以通过设置通风口或风扇来实现。

通风系统应能够保持集装箱内的空气流通，并及时排除干燥或潮湿的空气，以避免货物的腐败和霉变。

5.温度记录仪：冷藏集装箱应配备温度记录仪，以监测和记录集装箱内部的温度变化。

温度记录仪可以定期记录温度数据，并将其保存在内部的存储设备中。

这些数据可以用于日后的质量控制和追踪分析。

6.安全措施：冷藏集装箱应具备必要的安全措施，以保护货物的安全。

这包括防止意外撞击和跌落的破碎玻璃、坚固的集装箱外壳和可靠的门锁系统。

此外，冷藏集装箱应该具备可靠的报警装置，以提醒人员在出现故障或温度异常时采取相应的措施。

7.能源供应：冷藏集装箱应配备可靠的能源供应系统，以保证温控和冷却系统的运行。

这可以通过使用集装箱自带的发电机组或外部的电源进行供电。

能源供应系统应具有高效、环保和安全的特点。

综上所述，冷藏集装箱技术方案应包括温控系统、冷却系统、保温材料、通风系统、温度记录仪、安全措施和能源供应。

冷库方案说明书1. 引言本文档旨在提供冷库方案的详细说明，包括冷库的设计、建设和运营等方面的内容。

冷库是一种用于储存和保鲜食品的设施，广泛应用于食品加工、物流配送和超市等领域。

本方案将介绍冷库的基本结构、功能要求、操作流程，以及建造和维护冷库所需的注意事项。

2. 设计要求2.1 冷库结构冷库的主要结构包括冷藏室、冷冻室和货物区域。

冷藏室用于储存需要保持在低温状态的食品，温度通常在0°C到10°C之间。

冷冻室用于储存需要低于0°C的食品，温度通常在-18°C到-30°C之间。

货物区域用于存放和装卸货物。

2.2 温度控制冷库需要能够通过控制系统来精确地调节温度。

温度控制系统应具有稳定性和可靠性，能够自动监测和调整温度。

2.3 通风系统冷库需要一个良好的通风系统，以确保空气流通，保持适宜的温湿度。

通风系统应能够排除潮湿和异味，保持空气新鲜。

2.4 保温材料冷库墙体、天花板和地板应采用保温材料，以减少冷气向外散失。

保温材料应具备良好的保温性能和防潮性能。

3. 功能要求3.1 冷库进出货流程冷库的进出货流程应包括货物入库、分拣、储存、出库等环节。

流程需要高效、准确、可追溯。

3.2 货物储存管理冷库应配备货物储存管理系统，能够追踪和管理不同货物的存放位置、时效、温度记录等信息。

系统应支持条码或RFID等标识技术。

3.3 温度记录与报警冷库需要能够记录和报警温度异常情况。

当温度超过预设范围时，系统应及时发出报警并采取措施。

3.4 数据统计与分析冷库管理系统应具备数据统计与分析能力，能够生成各类报表和图表，辅助管理人员进行数据分析和决策。

4. 建设与维护4.1 建设注意事项冷库的建设应遵守相关法规和标准，通风、排水、电力和消防等设施应符合安全规范。

建设过程中需要保证施工质量，确保冷库能够满足设计要求。

4.2 维护要点冷库的日常维护包括清洁、消毒、温度校准等工作。

物流冷库设计方案物流冷库设计方案是指根据物流需求和冷藏储存要求，结合冷链运输技术和设备，设计合理、高效的冷库空间布局和操作流程。

下面是一个700字的物流冷库设计方案。

物流冷库设计方案1. 冷库的总体规划冷库设计应根据物品分类、保鲜需求和冷链运输要求，确定冷藏空间的划分和容量。

同时考虑冷库的进出货流程和工作人员的操作流程，以提高工作效率和减少潜在的交叉污染风险。

冷库应具备稳定的温湿度控制系统，以保证货物的保鲜效果。

2. 冷库的空间布局冷库的空间布局应合理利用，确保可容纳冷链物品的最大数量。

货品分类应根据不同的保鲜要求进行划分，同时在冷库内设置合理的货架和标识。

为提高工作效率，冷库内应有足够的行车通道和操作空间，以便疏通货物的流通和人员的通行，减少冷库内的拥堵。

3. 冷库的设备选型冷库应配备优质的冷链运输设备，如冷藏车辆、冷冻设备、温湿度监控仪器等。

冷冻设备应具有高效的冷却系统，以维持冷库内恒定的温度。

温湿度监控仪器则可以实时监测冷库内的温湿度，并及时发出警报以防止货物的过期或损坏。

4. 冷库的环境控制冷库内的环境控制应配备合适的通风和绝缘材料，以确保冷藏空间的保温效果。

冷库应设有防潮和不起水渍的地板，以防止货物受潮和滑倒。

此外，冷库内应装有紫外线杀菌设备，确保货物的卫生安全。

5. 冷库的安全措施冷库的安全是至关重要的。

冷库应安装不锈钢防火门和报警系统，以应对突发火灾等紧急情况。

同时，冷库内应设有紧急出口和应急灯光，以方便工作人员在紧急情况下的疏散和操作。

6. 冷库的管理系统冷库应配备合适的管理系统，以监控货物的进出和储存情况。

管理系统应包括货物追溯功能，以便追踪货物的来源和去向。

管理系统还应有库存管理和调度功能，以提高工作效率和降低人力资源的消耗。

总结以上是一个700字的物流冷库设计方案。

通过合理的空间布局和设备选择，加上适当的环境和安全措施，可以提高冷库的工作效率和货物的保鲜效果，从而为物流行业的发展提供支持。

冷库设计方案及说明冷库设计方案及说明一、工程概况本工程为哈尔滨市的冷库项目，为单层建筑，层高5. 5m,建筑面积为1250 ID2,主要功能为冬季冰雕展示。

二、设计温度本建筑室内冷冻间设计温度为-15°C。

三、结构考虑到本建筑的使用功能，且可重复拆卸、安装的特性，本建筑釆用组合式冷库拼装方案。

组合式冷库库板均为采用组模压注而组成，能完全与100%之聚氨基甲酸乙酯泡沫绝缘材料黏合而无须物料支撑，嵌板的周边均以绝热材料封合，使接合处密封,除防止漏冷外，更可防止透水。

它以英尺为基数，可组成各种大小冷库尺码。

冷库板双面彩钢板板压槽制成, 采用偏心拉力钩互相扣锁，每隔40〜80公分有一组拉力锁，将板与板之间拉拢和锁紧,以使冷库有非常坚强的结构，并可简单方便的拆迁。

冷库的门框和门板结构、绝缘等与墙板相同，门边装有防露加热丝及磁力胶条，防止结露及漏冷。

冷库门配置自动关闭式重型门较，每扇门拉手均备有内置安全门锁，可在冷库内自由开启。

库板一聚氨基甲酸乙酯材料表如下:冷库主体结构为100毫米厚聚氨脂拼装式库板结构，库板外面为冷库板双面彩钢板压槽。

地面用与库板相同材料做保温。

四、制冷系统本建筑制冷系统选用半封闭氟利昂制冷压缩机，压缩机及辅助设备置于该建筑制冷机房内O制冷机房内主要操作通道的宽度应不小于1. 3m,制冷压缩机突出部位到其他设备或分配站之间的距离不应小于Imo冷冻间的冷却设备，选用落地式空气冷却器，为无风道空气分配系统，空气冷却器均匀布置，使冷空气较均匀地布满整个冷却间。

空气冷却器除霜采用混合除霜，即先热气除霜，再用水除霜。

制冷系统釆用自动控制系统，主要包括保护装置、操作控制及检测系统。

五、造价估算。

随着人们生活水平的提高，食品冷藏保鲜日益 普及，一些大型超市对食品冷藏保鲜的要求更高。

为保证食品安全，往往需要配备冷库，而冷库不仅需要相关的配套基础施工和装配，并且只能固定在某一位置，不可移动。

冷藏集装箱经过设计改造后作为冷库使用，不需要额外的基础施工，只要放置 在平地上并插上电源即可使用，便于搬移或调整位 置。

基于上述优点，冷藏集装箱作为冷库使用已成 为冷库的发展方向。

1集装箱冷库使用概况冷藏集装箱作为冷鲜货物的运输工具，具有标 准化尺寸、专业化设计、流水线生产等特点，质量和 功能较为稳定。

由冷藏集装箱改造而成的集装箱冷 库能够避免在冷库使用场所的长时间施工，从而达到保护环境、节约成本的目的。

在不同温区。

在使用单台制冷机的情况下，为满足不同物品对储存温度的要求，需要将冷库分隔成多个单 元。

一般来说，20英尺标准箱可以分隔成2个或3个 单元;如果分隔单元超过3个，则意味着各单元的空 间较小，并且温度控制和物品储存都不方便。

为方便运输，集装箱冷库可以由单个冷藏集装箱改造而成(见图1)，宽度为标准集装箱宽度，长度 可根据需求进行设计（1〇~53英尺)。

若运输条件许可，集装箱冷库的宽度和高度也可与标准集装箱的2017年第3期总第308期S l J i i b©基本尺寸不同，以满足用户对冷库尺寸的特殊要求。

2 2图1普通集装箱冷库足够的冷媒是使储存物品快速冷冻的基础。

速 冻集装箱冷库(见图2)配备多台制冷机以产生足够 的冷媒，能够使常温物品快速进人冷冻状态。

图2速冻集装箱冷库由于集装箱冷库内的温度一般低于-18^，加 之冷库门大多采用端面密封设计，门端密封面较 大，密封性较差，导致门端容易产生结霜现象。

门端 防结霜的措施如下:（1)采用从冷冻到冷藏到门的区 域分隔布局;(2)门端处加设小型隔热空间;(3)门端 处加装加热装置;（4)门口加装风幕机等。

其中，前 2项措施可使冷媒形成由内到外的泄漏阶梯，既能缓 解门端结霜现象，又有利于保护胶条。

冷库技术方案（一）、根据贵公司所提供的技术参数、我公司设计方案如下：主机均采用风冷压缩冷凝机组，未端采用空调机组。

通过风道风口将冷风送到库内各个角落，从而达到降温的目的，同时也满足了温度均匀性；通过排风机组将库内的空气排出，从室外直接引进新风并通过处理后送入库内，达到换气的目的，保持水果的新鲜。

我公司可满足贵公司的指标如下：1. 库内温度在0℃~5℃之间，每个库温度不同，并随货物和季节达到不同变化。

2.库温波动在2℃内。

3.冷量可根据需要持续供应，大小由机组自行调节，冷风机要常开（融霜除外）。

4.4、6库的风机、风道及风口均采用不锈钢。

5.库内湿度保持在95%以上，并且换新风的风量按贵公司的所提供的冷间设备负荷中的Q3来配置机组。

6.为了确保库内温度的稳定，我们配置了主、副蒸发器双系统；在保证了温度稳定的同时也大大减少了在主蒸发器化霜时而引起的温度波动。

7.为了更为准确的反映库内温度，我们设计选用了温度记录仪，从而可以真实的了解库内温度，为具体分析冷库温度提供了必要的依据。

（二）、主机及未端的选型1、2号冷库选用制冷主机为A12.2X2-AL，数量为一台，压缩机为德国比泽尔压缩机，型号为4N-12.2；当冷暖温度为40℃、蒸发温度为-10℃时，压缩机的制冷量为：29.75KW，主机制冷量为59.5KW （考虑风机电机热、除霜热等因素）＞冷间机械负荷40.284KW。

未端采用直冷吊顶空调器，其型号为；主蒸发器ADK14.5，共2台，副蒸发器ADK082，共2台。

主蒸发器每台风机风量14500 m3/h，其中新风量3500 m3/h，排风量7000 m3/h。

3号冷库选用制冷主机为A6.2X2-AL，数量为一台，压缩机为德国比泽尔压缩机，型号为4V-6.2；当冷暖温度为40℃、蒸发温度为-10℃时，压缩机的制冷量为：14.75KW，主机制冷量为29KW （考虑风机电机热、除霜热等因素）＞冷间机械负荷21.451KW。

冷库设计方案一、引言冷库是用于储存和保鲜冷藏食品的专用设施，其设计方案的科学性和合理性对于确保食品质量和延长货物保鲜期至关重要。

本文将详细介绍一个冷库设计方案，包括设计目标、设计要求、设计方案、设备选型、工艺流程等内容。

二、设计目标1. 提供适宜的储存环境：确保冷库内温度、湿度、通风等环境参数能够满足冷藏食品的储存要求，防止食品腐败和变质。

2. 提高储存效率：合理规划冷库内货物的存放方式，最大限度地利用储存空间，提高货物的储存密度和储存效率。

3. 保证冷库安全：设计合理的防火、防爆、防盗等安全措施，确保冷库运行过程中的安全性。

4. 节能环保：采用节能环保的设计理念，减少能源消耗和对环境的影响。

三、设计要求1. 温度控制：冷库内温度应根据不同食品的储存要求进行调节，保持稳定在适宜的温度范围内。

2. 湿度控制：冷库内湿度应根据不同食品的储存要求进行调节，保持稳定在适宜的湿度范围内。

3. 通风系统：冷库内应设置合理的通风系统，确保空气流通，防止食品产生异味和霉变。

4. 保温隔热：冷库的外墙、屋顶、地面等部位应采用保温隔热材料，减少能量损失。

5. 照明系统：冷库内应设置适宜的照明系统，确保工作人员在低温环境下能够正常操作。

6. 安全措施：冷库应设置防火、防爆、防盗等安全设施，确保冷库运行过程中的安全性。

7. 设备选型：根据冷库的规模和储存要求，选择合适的冷库设备，如压缩机、冷凝器、蒸发器等。

四、设计方案1. 冷库结构：冷库采用钢结构，具有良好的承重性和稳定性，可根据需要进行模块化设计，方便安装和维护。

2. 绝热材料：冷库外墙、屋顶、地面等部位采用高效的绝热材料，如聚氨酯泡沫板、岩棉板等，减少能量损失。

3. 冷库门：冷库门采用密封性能良好的冷库门，确保冷库内外温度交换的最小化。

4. 温度控制系统：采用先进的温度控制系统，可实时监测和调节冷库内的温度，保持稳定在所需范围内。

5. 湿度控制系统：采用湿度控制设备，可根据需要调节冷库内的湿度，保持稳定在所需范围内。

集装箱低温冷库方案说明及预算
工程单位：*********有限公司
工程名称：集装箱冷库
面积：11*2.6
高度:2.5m
一、概述：根据贵公司要求，要达到-25°，选用低温一体化机组一套配套吊顶式空气冷却器一台，空库时可在40-80分钟温度降至-25°，全自动温控箱安装在库外墙壁上，自车间内引入电源，箱内安装温度自动报警装置，温度超限后现场声光报警同时发送短信给指定手机。

照明选用冷库专用LED灯管式吸顶灯，具有低温启动容易，节能环保寿命长的特点。

二、工程内容：
1.安装低温制冷机组一套，室外机安装在库旁地面（如是草地还需硬化），室内机安装支架孔及电源、铜管、水管的出入孔由我方提供尺寸，由贵司做好。

2.电控箱安装在冷库外墙上，做成防雨型，有温度显示及声光报警、短信报警功能，电源由车间配电箱穿管明敷引入
3.库内照明采用冷库电缆明敷设，沿长度方向均匀布置4套单管600mmLED冷库灯，开关采用密闭式装在中间门旁
三、预算价格：
2012-11-22。

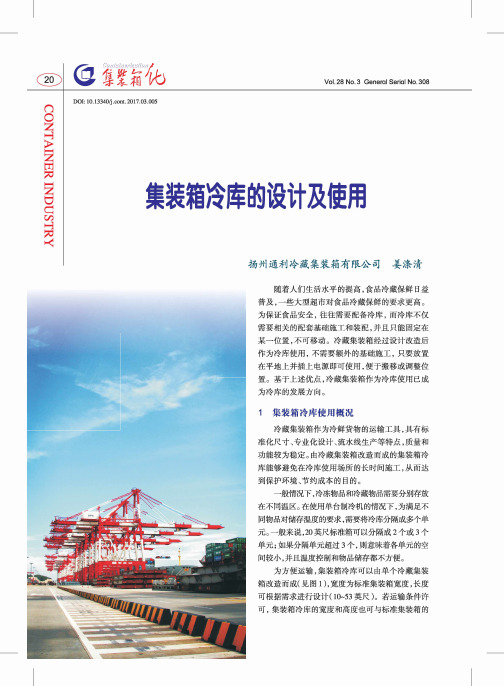

集装箱冷库的设计及使用作者：姜涤清来源：《集装箱化》2017年第03期随着人们生活水平的提高，食品冷藏保鲜日益普及，一些大型超市对食品冷藏保鲜的要求更高。

为保证食品安全，往往需要配备冷库，而冷库不仅需要相关的配套基础施工和装配，并且只能固定在某一位置，不可移动。

冷藏集装箱经过设计改造后作为冷库使用，不需要额外的基础施工，只要放置在平地上并插上电源即可使用，便于搬移或调整位置。

基于上述优点，冷藏集装箱作为冷库使用已成为冷库的发展方向。

1 集装箱冷库使用概况冷藏集装箱作为冷鲜货物的运输工具，具有标准化尺寸、专业化设计、流水线生产等特点，质量和功能较为稳定。

由冷藏集装箱改造而成的集装箱冷库能够避免在冷库使用场所的长时间施工，从而达到保护环境、节约成本的目的。

一般情况下，冷冻物品和冷藏物品需要分别存放在不同温区。

在使用单台制冷机的情况下，为满足不同物品对储存温度的要求，需要将冷库分隔成多个单元。

一般来说，20英尺标准箱可以分隔成2个或3个单元；如果分隔单元超过3个，则意味着各单元的空间较小，并且温度控制和物品储存都不方便。

为方便运输，集装箱冷库可以由单个冷藏集装箱改造而成（见图1），宽度为标准集装箱宽度，长度可根据需求进行设计（10～53英尺）。

若运输条件许可，集装箱冷库的宽度和高度也可与标准集装箱的基本尺寸不同，以满足用户对冷库尺寸的特殊要求。

足够的冷媒是使储存物品快速冷冻的基础。

速冻集装箱冷库（见图2）配备多台制冷机以产生足够的冷媒，能够使常温物品快速进入冷冻状态。

2 集装箱冷库设计注意事项2.1 内部隔断针对不同用户对集装箱冷库的不同使用需求（如储存温度、储存周期等），集装箱冷库内部储存空间的分隔方法也有所不同。

储存区域分隔需要考虑不同区域间冷媒的导入和分配问题，以控制温度的有效范围，确保储存物品的品质。

采用塑料门帘或棉门帘隔断的优点是简单易行，成本低廉；缺点是隔断效果一般，各区域温度分布不均，靠近隔断处容易结冰。
