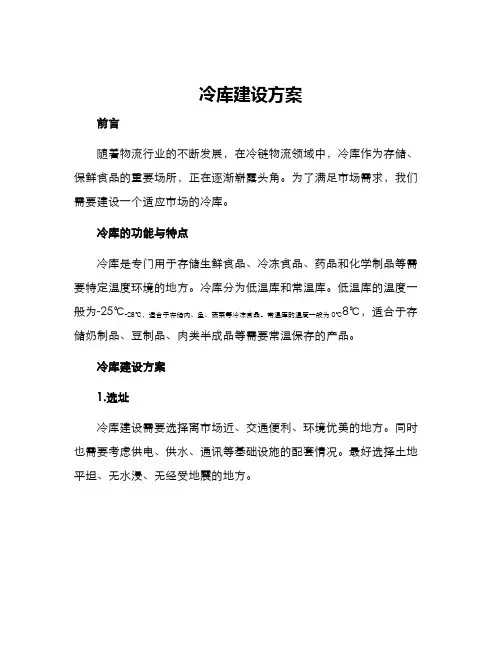

冷库建设方案前言随着物流行业的不断发展，在冷链物流领域中，冷库作为存储、保鲜食品的重要场所，正在逐渐崭露头角。
为了满足市场需求，我们需要建设一个适应市场的冷库。
冷库的功能与特点冷库是专门用于存储生鲜食品、冷冻食品、药品和化学制品等需要特定温度环境的地方。
冷库分为低温库和常温库。
低温库的温度一般为-25℃-28℃，适合于存储肉、鱼、蔬菜等冷冻食品。
常温库的温度一般为0℃8℃，适合于存储奶制品、豆制品、肉类半成品等需要常温保存的产品。
冷库建设方案1.选址冷库建设需要选择离市场近、交通便利、环境优美的地方。
同时也需要考虑供电、供水、通讯等基础设施的配套情况。
最好选择土地平坦、无水浸、无经受地震的地方。
2.设计冷库建设需要先规划好总体方案，考虑面积、尺寸、高度、层数、门宽等因素。
同时，冷库设计还需要关注保温、防火、灾害防范等方面，保证冷库在各种困境下保持可靠性。
3.设备选购冷库选购的设备应具备以下特点：1.低能耗，使用寿命长；2.控制系统精度高，稳定性好；3.结构简单，容易维护。
建议选择国内质优价廉的品牌，比如美的、海尔、格力等。
4.制冷系统设计制冷系统是冷库操作的核心，需要设计合理的制冷系统能够保证冷库稳定的温度和浓度。
制冷系统主要包括压缩机、冷凝器、蒸发器、制冷剂等部分，需要根据冷库的尺寸和需求来确定合理的配置和安装。
建议选择可编程控制系统，以便更好的控制温度和湿度，并实现自动化的管理。
5.环境管理冷库的环境要保持清洁整洁，保证储存物品的品质。
需要定期对冷库进行清理和消毒，并要注意通风和除湿。
结论冷库作为冷链物流不可或缺的一部分，具有巨大的发展潜力。
建设合理的冷库，不仅可以带来一定的经济效益，同时也可以满足市场上对冷链物流的需求。

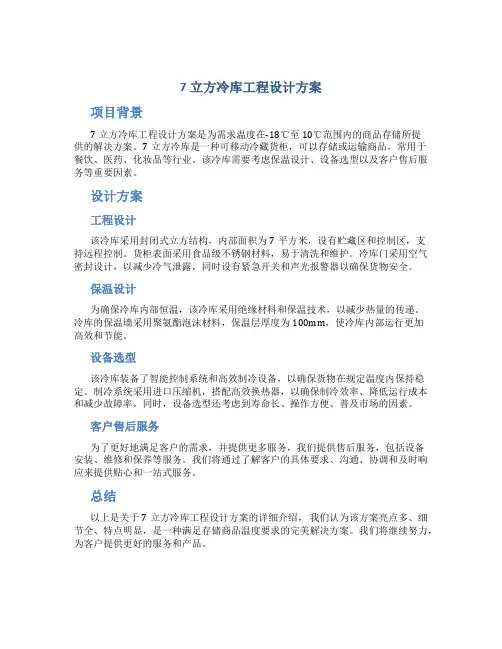

7立方冷库工程设计方案
项目背景
7立方冷库工程设计方案是为需求温度在-18℃至10℃范围内的商品存储所提
供的解决方案。
7立方冷库是一种可移动冷藏货柜，可以存储或运输商品，常用于
餐饮、医药、化妆品等行业。
该冷库需要考虑保温设计、设备选型以及客户售后服务等重要因素。
设计方案
工程设计
该冷库采用封闭式立方结构，内部面积为7平方米，设有贮藏区和控制区，支
持远程控制。
货柜表面采用食品级不锈钢材料，易于清洗和维护。
冷库门采用空气密封设计，以减少冷气泄露，同时设有紧急开关和声光报警器以确保货物安全。
保温设计
为确保冷库内部恒温，该冷库采用绝缘材料和保温技术，以减少热量的传递。
冷库的保温墙采用聚氨酯泡沫材料，保温层厚度为100mm，使冷库内部运行更加
高效和节能。
设备选型
该冷库装备了智能控制系统和高效制冷设备，以确保货物在规定温度内保持稳定。
制冷系统采用进口压缩机，搭配高效换热器，以确保制冷效率、降低运行成本和减少故障率。
同时，设备选型还考虑到寿命长、操作方便、普及市场的因素。
客户售后服务
为了更好地满足客户的需求，并提供更多服务，我们提供售后服务，包括设备
安装、维修和保养等服务。
我们将通过了解客户的具体要求、沟通、协调和及时响应来提供贴心和一站式服务。
总结
以上是关于7立方冷库工程设计方案的详细介绍，我们认为该方案亮点多、细节全、特点明显，是一种满足存储商品温度要求的完美解决方案。
我们将继续努力，为客户提供更好的服务和产品。
冷库设计方案【冷库设计方案】一、背景介绍冷库是一种用于储存和保鲜冷藏物品的设施，广泛应用于食品、医药、化工等行业。
为了满足不同行业的需求，设计一个合理的冷库方案至关重要。
二、设计目标1. 温度控制：根据不同物品的储存要求，确保冷库内的温度恒定且可调节。
2. 维持湿度：保持适宜的湿度水平，以防止物品腐烂或者干燥。
3. 空气流通：确保冷库内空气流通，以避免湿度积聚和异味产生。
4. 能源效率：设计节能的冷库系统，降低能源消耗。
5. 安全性：提供安全可靠的冷库环境，防止事故发生。
三、设计方案1. 冷库布局：根据实际需求，采用合理的冷库布局，包括货架设置、通道宽度、货物存放位置等。
确保货物容易取放，并保证空间利用率最大化。
2. 绝缘材料：选用高效的绝缘材料，如聚氨酯发泡板，以减少热量传导和能源损失。
3. 冷却系统：采用高效的制冷设备，如压缩机制冷系统或者吸收式制冷系统，确保冷库内温度稳定，并可根据需要进行调节。
4. 通风系统：设计合理的通风系统，包括新风系统和排风系统，保证冷库内空气流通，避免湿度积聚和异味产生。
5. 湿度控制：安装湿度控制设备，如加湿器或者除湿器，以维持适宜的湿度水平。
6. 照明系统：选择节能的LED照明系统，确保冷库内璀璨且耐用。
7. 温度监控：安装温度监控系统，实时监测冷库内的温度变化，并能自动报警。
8. 安全措施：设置火灾报警系统和安全出口，确保冷库内的安全性。
9. 能源管理：采用智能能源管理系统，监控能源消耗并优化能源使用效率。
四、设计流程1. 需求分析：与客户充分沟通，了解冷库的具体需求和使用要求。
2. 方案设计：根据需求分析，制定冷库设计方案，并进行初步预估成本和效果。
3. 设计优化：根据客户反馈和实际情况，对方案进行优化和调整，确保方案的可行性和最佳效果。
4. 施工图纸：制作详细的施工图纸，包括布局图、制冷系统图、通风系统图等。
5. 设备采购：根据设计方案，采购合适的制冷设备、通风设备、绝缘材料等。
冷库设计方案一、引言冷库是一种用于储存和保鲜食品、药品等低温产品的设施。
为了满足不同行业的需求，冷库设计方案需要考虑多个因素，如温度控制、货物存储方式、货物流通等。
本文将详细介绍一种冷库设计方案，以满足食品格业的需求。
二、设计目标1. 温度控制：确保冷库内部温度稳定在指定范围内，以保持食品的新鲜度和质量。
2. 货物存储方式：提供合适的货架和储存容器，以最大限度地利用空间并确保货物的安全性。
3. 货物流通：设计合理的货物流通路径，以提高操作效率和减少人员工作强度。
4. 能源效率：采用节能技术和设备，以减少能源消耗和运营成本。
三、设计方案1. 冷库结构：采用隔热材料和密封门窗，以减少热量传导和外部环境对冷库内部温度的影响。
冷库的结构应具备足够的强度和稳定性，以承受货物的分量和保证安全。
2. 温度控制系统：安装温度传感器和自动控制设备，以监测和调节冷库内部温度。
系统应具备高精度和稳定性，能够及时响应温度变化并自动调整制冷设备的工作状态。
3. 货物存储设备：根据食品的特性和存储需求，选择合适的货架和储存容器。
货架应具备足够的承重能力和稳定性，储存容器应具备防潮、防霉和易清洁等特性。
4. 货物流通系统：设计合理的货物流通路径，包括货物的进出口、分拣区域和存储区域等。
合理安排货物流通路径可以提高操作效率和减少工作强度。
5. 能源节约措施：选用高效节能的制冷设备和照明设备，合理设置设备的工作参数和时间表。
此外，可以考虑利用太阳能等可再生能源来提供部份能源需求，以减少对传统能源的依赖。
四、实施计划1. 设计阶段：与客户充分沟通需求，采集相关数据和资料，进行初步设计和方案评估。
2. 施工阶段：根据设计方案完成冷库的施工和安装工作，包括结构、温度控制系统、货物存储设备和货物流通系统的安装。
3. 调试阶段：对冷库进行系统调试和温度控制的验证，确保冷库的正常运行和温度稳定性。
4. 运行阶段：提供运行和维护培训，制定运行管理规范，定期进行设备检查和维护，确保冷库的正常运行和安全性。
冷库设计方案引言概述：冷库设计方案是为了满足冷藏、冷冻等特定温度要求的储存需求而制定的一套方案。
冷库设计方案的合理性和科学性直接影响着冷库的储存效果和能耗。
本文将从冷库设计的五个大点出发，详细阐述冷库设计方案的要点和注意事项。
正文内容：1. 冷库建造结构设计1.1 冷库的选址- 考虑到冷库的供电和供水条件- 选择远离污染源的地理位置1.2 冷库建造的材料选择- 选用具有良好保温性能的材料，如聚氨酯夹芯板- 考虑建造材料的耐腐蚀性能，以适应冷库内部环境1.3 冷库建造的结构设计- 合理设计冷库的高度，以增加储存容量- 考虑冷库内部货物堆放的结构强度和稳定性2. 冷库保温隔热设计2.1 冷库墙体保温隔热- 采用保温隔热材料，如聚氨酯泡沫板- 考虑保温隔热材料的厚度和导热系数2.2 冷库门的保温隔热- 选择具有良好保温性能的门体材料，如聚氨酯夹芯板- 考虑门体的开启方式和密封性能，以减少热量的传递2.3 冷库屋顶和地面的保温隔热- 采用保温隔热材料，如聚苯板- 考虑屋顶和地面的保温隔热层的厚度和导热系数3. 冷库制冷系统设计3.1 制冷设备的选择- 根据冷库的规模和储存需求选择适当的制冷设备- 考虑制冷设备的能效比和运行稳定性3.2 制冷系统的管道设计- 合理设计制冷系统的管道布局，减少管道阻力- 考虑管道的材质和绝热层的保温隔热性能3.3 制冷系统的控制方式- 选择合适的控制方式，如温度控制器和湿度控制器- 考虑制冷系统的自动化程度和可靠性4. 冷库通风与空气处理设计4.1 冷库通风系统设计- 设计合理的通风系统，保证冷库内空气的流通- 考虑通风系统的风量和风速，以及新风和排风的比例4.2 冷库空气处理系统设计- 考虑冷库内部的湿度和空气质量要求- 选择合适的空气处理设备，如除湿机和空气净化器5. 冷库安全设计5.1 防火安全设计- 选择具有良好的防火性能的建造材料- 安装火灾报警系统和自动灭火设备5.2 电气安全设计- 设计合理的电气布线，避免电气设备过载- 安装电气保护设备，如漏电保护器和过载保护器5.3 库内安全设计- 设计合理的货物堆放方式，以保证货物的安全性- 安装监控系统和入侵报警系统，保障冷库的安全总结：冷库设计方案的准确性和科学性对冷库的储存效果和能耗有着重要的影响。

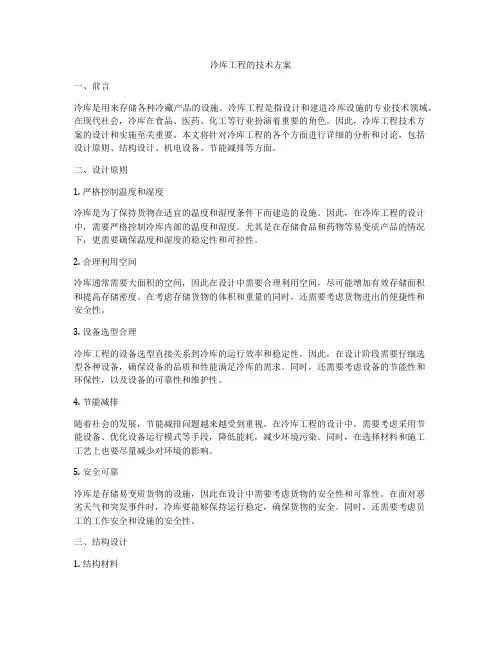

冷库工程的技术方案一、前言冷库是用来存储各种冷藏产品的设施。
冷库工程是指设计和建造冷库设施的专业技术领域。
在现代社会，冷库在食品、医药、化工等行业扮演着重要的角色。
因此，冷库工程技术方案的设计和实施至关重要。
本文将针对冷库工程的各个方面进行详细的分析和讨论，包括设计原则、结构设计、机电设备、节能减排等方面。
二、设计原则1. 严格控制温度和湿度冷库是为了保持货物在适宜的温度和湿度条件下而建造的设施。
因此，在冷库工程的设计中，需要严格控制冷库内部的温度和湿度。
尤其是在存储食品和药物等易变质产品的情况下，更需要确保温度和湿度的稳定性和可控性。
2. 合理利用空间冷库通常需要大面积的空间，因此在设计中需要合理利用空间，尽可能增加有效存储面积和提高存储密度。
在考虑存储货物的体积和重量的同时，还需要考虑货物进出的便捷性和安全性。
3. 设备选型合理冷库工程的设备选型直接关系到冷库的运行效率和稳定性。
因此，在设计阶段需要仔细选型各种设备，确保设备的品质和性能满足冷库的需求。
同时，还需要考虑设备的节能性和环保性，以及设备的可靠性和维护性。
4. 节能减排随着社会的发展，节能减排问题越来越受到重视。
在冷库工程的设计中，需要考虑采用节能设备、优化设备运行模式等手段，降低能耗，减少环境污染。
同时，在选择材料和施工工艺上也要尽量减少对环境的影响。
5. 安全可靠冷库是存储易变质货物的设施，因此在设计中需要考虑货物的安全性和可靠性。
在面对恶劣天气和突发事件时，冷库要能够保持运行稳定，确保货物的安全。
同时，还需要考虑员工的工作安全和设施的安全性。
三、结构设计1. 结构材料在冷库工程的结构设计中，需要选择耐低温、耐腐蚀的材料。
在冷库的墙体、地板、屋顶等部位，需要选择合适的材料，确保冷库的结构牢固且具有良好的保温性能。
2. 结构形式冷库的结构形式可以根据实际情况而定，一般包括独立式、平行式、交叉式等多种形式。
在结构设计中，需要根据实际需求选择合适的结构形式，确保结构的稳定性和减少施工成本。

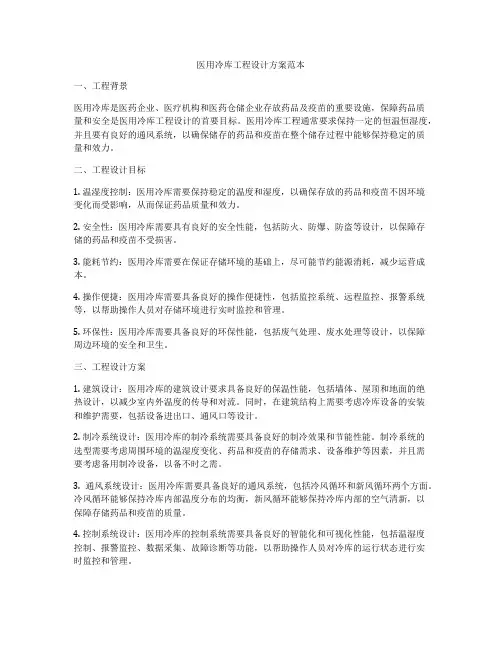

医用冷库工程设计方案范本一、工程背景医用冷库是医药企业、医疗机构和医药仓储企业存放药品及疫苗的重要设施，保障药品质量和安全是医用冷库工程设计的首要目标。
医用冷库工程通常要求保持一定的恒温恒湿度，并且要有良好的通风系统，以确保储存的药品和疫苗在整个储存过程中能够保持稳定的质量和效力。
二、工程设计目标1. 温湿度控制：医用冷库需要保持稳定的温度和湿度，以确保存放的药品和疫苗不因环境变化而受影响，从而保证药品质量和效力。
2. 安全性：医用冷库需要具有良好的安全性能，包括防火、防爆、防盗等设计，以保障存储的药品和疫苗不受损害。
3. 能耗节约：医用冷库需要在保证存储环境的基础上，尽可能节约能源消耗，减少运营成本。
4. 操作便捷：医用冷库需要具备良好的操作便捷性，包括监控系统、远程监控、报警系统等，以帮助操作人员对存储环境进行实时监控和管理。
5. 环保性：医用冷库需要具备良好的环保性能，包括废气处理、废水处理等设计，以保障周边环境的安全和卫生。
三、工程设计方案1. 建筑设计：医用冷库的建筑设计要求具备良好的保温性能，包括墙体、屋顶和地面的绝热设计，以减少室内外温度的传导和对流。
同时，在建筑结构上需要考虑冷库设备的安装和维护需要，包括设备进出口、通风口等设计。
2. 制冷系统设计：医用冷库的制冷系统需要具备良好的制冷效果和节能性能。
制冷系统的选型需要考虑周围环境的温湿度变化、药品和疫苗的存储需求、设备维护等因素，并且需要考虑备用制冷设备，以备不时之需。
3. 通风系统设计：医用冷库需要具备良好的通风系统，包括冷风循环和新风循环两个方面。
冷风循环能够保持冷库内部温度分布的均衡，新风循环能够保持冷库内部的空气清新，以保障存储药品和疫苗的质量。
4. 控制系统设计：医用冷库的控制系统需要具备良好的智能化和可视化性能，包括温湿度控制、报警监控、数据采集、故障诊断等功能，以帮助操作人员对冷库的运行状态进行实时监控和管理。
5. 环境设备设计：医用冷库需要配备良好的环境设备，包括灯具、除湿机、除尘设备等，以保障存储环境的清洁和卫生。
冷库设计方案引言：冷库是用于储存和保鲜食品、药品、化工品等物品的专用设施。
一个有效的冷库设计方案能够确保储存物品的质量和安全，提高储存效率，降低能源消耗。
本文将从五个方面详细阐述冷库设计方案的要点。
一、冷库的选址1.1 地理位置：冷库应选址在距离物品生产地和销售地较近的位置，以减少运输成本和时间。
1.2 环境条件：选址时要考虑周边环境的温度、湿度、气流等因素，以确保冷库能够在适宜的环境条件下运行。
1.3 交通便利性：冷库的选址应考虑交通便利性，以便快速、高效地将物品运输到冷库或者从冷库运出。
二、冷库的结构设计2.1 绝热材料的选择：冷库的墙体、屋顶和地面应采用具有良好绝热性能的材料，如聚氨酯发泡板、岩棉板等，以减少能量损失。
2.2 冷库门的设计：冷库门应具备良好的密封性能，以防止冷空气的泄漏和外界热空气的进入。
2.3 通风系统的设计：冷库应配置合适的通风系统，以确保空气流通，防止湿度过高温和味交叉污染。
三、冷库的制冷系统3.1 制冷设备的选择：根据冷库的规模和需求，选择适当的制冷设备，如压缩机、冷凝器、蒸发器等。
3.2 温控系统的设计：冷库应配置温控系统，能够根据储存物品的需求，自动调节温度和湿度，保持恒定的储存环境。
3.3 节能措施的采用：在制冷系统设计中，应考虑采用节能措施，如余热回收、变频调节等，以提高能源利用效率。
四、冷库的货架布局4.1 货架类型的选择：根据储存物品的特性，选择合适的货架类型，如重型货架、流利式货架等。
4.2 货架的布局：合理规划货架的布局，以提高储存空间的利用率和操作的便利性。
4.3 货架的标识和管理：为货架设置标识，建立科学的管理系统，方便储存物品的查找和管理。
五、冷库的安全措施5.1 防火措施：冷库应配置防火设施，如火灾报警系统、灭火器等，以确保储存物品的安全。
5.2 安全通道和紧急出口：冷库应设置安全通道和紧急出口，以确保人员在紧急情况下的安全疏散。
5.3 安全培训和操作规程：冷库的工作人员应接受相关的安全培训，并遵守冷库的操作规程，确保工作安全。

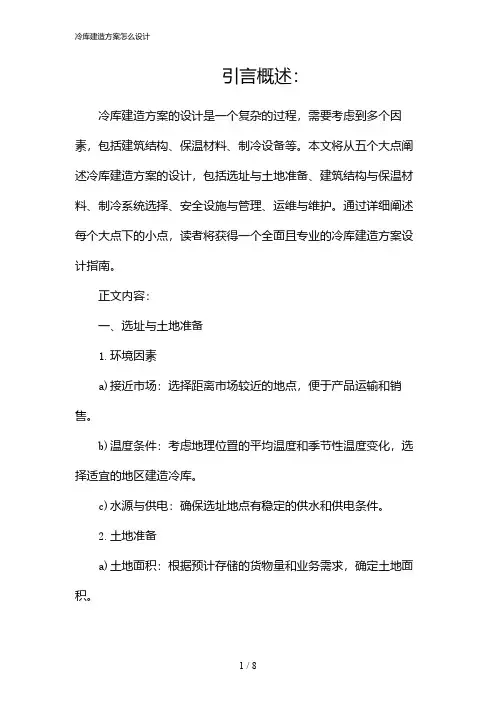

引言概述：冷库建造方案的设计是一个复杂的过程，需要考虑到多个因素，包括建筑结构、保温材料、制冷设备等。
本文将从五个大点阐述冷库建造方案的设计，包括选址与土地准备、建筑结构与保温材料、制冷系统选择、安全设施与管理、运维与维护。
通过详细阐述每个大点下的小点，读者将获得一个全面且专业的冷库建造方案设计指南。
正文内容：一、选址与土地准备1.环境因素a)接近市场：选择距离市场较近的地点，便于产品运输和销售。
b)温度条件：考虑地理位置的平均温度和季节性温度变化，选择适宜的地区建造冷库。
c)水源与供电：确保选址地点有稳定的供水和供电条件。
2.土地准备a)土地面积：根据预计存储的货物量和业务需求，确定土地面积。
b)土地评估：进行土地评估，确保土地质量符合冷库建造的要求。
c)土地准备：进行土地平整、排水和其他必要的土地准备工作。
二、建筑结构与保温材料1.结构设计a)建筑选择：选择合适的建筑形式，如仓库式、阁楼式或地下式等。
b)耐力要求：确保建筑结构能够承受货物重量和保温材料的负荷。
c)通风与排湿：设计合理的通风系统和湿度调控系统，保证冷库内的空气流通和湿度控制。
2.保温材料a)选材标准：选择符合国家标准的保温材料，如聚氨酯、聚苯板等。
b)保温层厚度：根据设计要求和地理气候，确定适当的保温层厚度。
c)密封性能：确保保温材料具有优良的密封性能，防止热交换和冷气泄漏。
三、制冷系统选择1.制冷设备a)制冷方式：根据业务需求和预算选择适合的制冷方式，如压缩机制冷或吸收式制冷等。
b)制冷能力：根据冷库大小和货物质量，选择适当能力的制冷设备。
c)节能考虑：选择节能型的制冷设备，减少能源消耗和运营成本。
2.控制系统a)温度控制：选择自动化的温度控制系统，确保冷库内的温度稳定性。
b)监测设备：安装温度和湿度传感器，及时监测冷库内的环境参数。
c)报警系统：设置温度异常和设备故障等报警系统，及时处理问题。
四、安全设施与管理1.安全设备a)火灾安全：安装火灾报警器和灭火设施，确保冷库内的火灾安全。
超低温冷库建造设计标准与方案（二）引言概述：超低温冷库是一种专门储存超低温产品的储存设施，对于保持产品的新鲜度和质量至关重要。
本文将详细介绍超低温冷库建造设计的标准与方案，以确保冷库的安全性、可靠性和效率。
正文内容：1. 温度控制：- 设置恒温区域，确保冷库内部温度的稳定性。
- 选择合适的制冷设备和控制系统，以达到所需的超低温度。
- 定期检查和校准温度控制设备，以确保其准确性和可靠性。
- 配备备用制冷设备，以应对可能的故障和维修需求。
2. 绝缘材料选择：- 选择高效的保温材料，以减少能量损失和保持冷库内部温度的稳定性。
- 使用高质量的绝缘材料，以降低冷库的能耗。
- 确保绝缘材料符合相关的国家标准和规定。
3. 通风系统：- 设计合理的通风系统，以确保冷库内部空气的流通和新鲜度。
- 安装恰当的通风设备和过滤器，以过滤污染物和异味。
- 定期检查和清洁通风设备，以确保其正常运行和有效性。
4. 安全设施：- 安装适当的安全设施，如防火系统和紧急停电设备，以保护冷库和其中储存的产品。
- 设立安全警报系统，并定期测试和维护。
- 培训员工，使其熟悉安全操作程序和紧急情况的处理方法。
5. 环境监控：- 安装温湿度等环境监控设备，以实时监测冷库内部环境。
- 建立远程监控系统，以便随时获取冷库的环境状态。
- 设立警报系统，以在环境异常时及时报警并采取相应措施。
总结：超低温冷库建造设计的标准与方案涉及温度控制、绝缘材料选择、通风系统、安全设施和环境监控等方面。
合理的设计和专业的建造能够确保冷库的安全性、可靠性和效率，在储存超低温产品过程中发挥重要作用。
强调对设备和系统的定期维护和监测，以确保冷库正常运行和产品质量的稳定。
养菌库、栽培库采购安装项目技术方案目录一、工程概况………………………………………………………………….二、设计依据和设计参数……………………………………………………三、冷负荷计算说明…………………………………………………………四、冷库冷量计算及设备选型………………………………………………五、主要设备与配置说明……………………………………………………六、库体部分……………………………………………………………. …七、新风、排风系统………………………………………………………….八、施工组织方案…………………………………………………………….九、关于售后服务能力的承诺……………………………. ………………..一、工程概况◆项目名称：◆开工地点：◆冷库面积：详见设计参数表◆净高：详见设计参数表◆施工单位：◆设计单位：◆主要工作内容：工程包括库体板材、库门、制冷设备、控制系统设备的采购、安装施工及维修。
◆开工日期：工程指定开工日期◆安装完工日期：工程指定竣工日期◆质量目标：优良二、设计方案和设备参数1、设计依据1）现行国家、行业及地方施工技术规范及有关规定。
《冷库设计规范》GB50072-2001《冷藏库建筑工程施工及验收规范》SBJ11-2000 J42-2000《工业金属管道工程质量检验评定标准》GB50184-93《制冷设备、空气分离设备安装施工及验收规范》GB50274-98《现场设备、工业管道焊接工程施工及验收规范》GBJ93－86《电气装置安装工程施工及验收规范》GB50254-96~~50259-96《建筑工程施工质量验收统一标准》GB50300-20012）以往我们类似工程的经验。
2、该工程地处江苏省常熟市，北纬31°31′～31°51′，东径120°32′～121°03′。
属于亚热带气候，年平均气温15.5℃，最冷月一月份平均气温为2.7℃，极端最低气温为-11.3℃。
3、设计参数三、 冷负荷计算说明3.1计算过程说明冷库计算过程主要为冷库设备负荷的计算，以及通过各项计算结果及蒸发温度要求进行冷库机械负荷的计算，与业主和设计方的冷量进行校核，并由此进行不同蒸发温度对应的制冷系统的设计及选型。
冷库设备负荷计算主要包含：围护结构热流量1Q 、货物热流量2Q （蔬菜内包含呼吸热流量）、操作热流量3Q （含照明、通风换气等热流量）、电动机运转热流量等4Q 。
以下将对各项负荷的计算进行具体描述。
3.1.1 围护结构热流量围护结构换热量计算公式如下：)(1n w t t KAa Q -=其中：K 为围护结构的传热系数k m w ⋅2/；A 为围护结构的传热面积2m ；a 为围护结构两侧温度修正系数，按设计手册选取；w t 为围护结构外侧的计算温度℃； n t 为围护结构内侧的计算温度℃，取库温；传热系数计算公式如下：LmLRLM LF Lm Lp a a K n n w w n w ++++=111其中：w a 为室外侧对流换热系数，取23k m w ⋅2/；n a 为室内侧对流换热系数，取12k m w ⋅2/；w Lp 、n Lp 分别为库板外层及内层板体厚度； w Lm 、n Lm 分别为库板外层及内层板体导热系数； LR 、Lm 分别为库板保温层厚度及导热系数；围护结构换热量在具体计算时，将库间分为东西南北、地板、顶板等墙体结构，并依次计算各墙围护结构换热量及汇总。
3. 1.2 货物热流量货物热流量计算公式如下：()()()()22121212222226.31Φ-+Φ+Φ+⎥⎦⎤⎢⎣⎡-+-⨯=+++=m m m t t C mB h h m Q Q Q Q Q z b b dc b a ττ式中：a Q 2为食品热流量W ；b Q 2为包装材料和运载工具热流量W ；c Q 2为货物冷却时的呼吸热流量W ，仅在高温库储存蔬菜时考虑；d Q 2为货物冷藏时的呼吸热流量W ，仅在高温库储存蔬菜时考虑； m 为每日进货质量kg ；1h 、2h 分别为货物初始及终止的比焓kg kj /； τ为货物加工时间h ；b B 为货物包装材料或运载工具质量系数；b C 为包装材料及运载工具的比热容K kg KJ ⋅/；1t 、2t 分别为包装材料及运载工具的初始及终止温度℃；1Φ、2Φ分别为货物初始温度及终止温度下的呼吸热流量kg w /； z m 为货物储藏量kg 。
3. 1.3 操作热流量操作热流量主要包含通风换气热流量、照明热流量、开门热流量、操作人员热流量等。
其计算公式如下：通风换气热流量：()()⎥⎦⎤⎢⎣⎡-+-⨯=Φn w n r r n n n w h h n G nV h h ρρ246.313 式中：w h 、n h 分别为室外、室内空气的比焓kg kj /； n 为每日换气系数，取2～3；n V 为冷间内净体积3m ； n ρ为冷间内空气密度3/m kg ；r G 为每个操作人员新鲜空气量h m /3；r n 为操作人员数量。
注：计算时，对于低温冷库不考虑每日换气。
其它换热量：()r r n n w n k d d n M h h V n A Φ+-⨯+Φ=Φ243246.315ρ 式中：d Φ为每平方米地板面积照明热流量，初取52/m W ，最后由所选库灯进行修正；d A 为冷间地面面积2m ；k n 为每日开门次数，按设计手册查表确定；n V 为冷间内净体积3m ；w h 、n h 分别为室外和室内比焓kg kj /；r Φ为每个操作人员的散热量W ，低温库取395r W /，高温库取280r W /注：在进行负荷计算时，高低温冻结库也考虑了一定的操作热流量，但业主未要求对操作人员数量进行估算，故对最终负荷进行适量放大，以保证各库具有足够的制冷量。
3. 1.4 电动机运转热流量电动机运转热流量主要为冷风机的风机功率，若有其它电动设备可后期增加。
其热流量的计算公式如下：式中：d P 为电动机额定功率kw ； ε为电动机热转化系数；b 为电动机运转时间系数，冷风机取1，其它按实际情况取值。
3. 1.5 机组机械负荷的确定冷间机组机械负荷以每个蒸发温度系统为单元进行计算，计算结果在考虑一定的富裕量后，即为该蒸发温度系统所需要的制冷压缩机的制冷量，并以此作为压缩机及制冷系统的选型和设计依据。
冷间机组机械负荷jQ 的计算方法及公式如下：R Q n Q n Q n Q n Q j ⨯+++=∑∑∑∑)(44332211式中：1n 为围护结构热流量的季节修正系数，取1；2n 为货物热流量的折价系数，冷藏间取0.5～0.8，速冻及加工间取1；bP Q d ε∑=10004n为通气换热及操作热流量修正系数，按设计手册取0.5；3n为电动机的同期运转系数，取1；4四、冷库冷量计算及设备选型冷库冷量计算：（参见云禾源食用菌冷库计算表.Xls）按设计要求，确定制冷系统选型如下：方案一：养菌库主机：日立冷机组KX-201AHS ×15台（高压高温涡卷式压缩机）冷风机：10RTX30台栽培库主机：日立冷机组KX-081AHS ×64台（高压高温涡卷式压缩机）冷风机：5RTX128台制冷剂：冷媒R-22方案二：养菌库主机：远东风冷一体机PM4N200×15台(比泽尔)冷风机：10RTX30台栽培库主机：远东风冷一体机PM4D070×64台(比泽尔)冷风机：5RTX128台制冷剂：冷媒R-22可编辑范本五、 主要设备与配置说明5.1. 制冷系统主机设备选用方案一：制冷主机选用日立风冷机组，日立空调机的制造工厂已取得ISO14001的认证，主要控制零件选用符合3C 认证产品，以确保品质及安全。
应用区域栽培库 养菌库型 号 KX-081AHS KX-201AHS 配置数量 64台 15台 制 冷 量 15.46kw 47.05 kw 输入功率 5.5KW 15 运转电流 13.7A 32.8 蒸发器配管尺寸32/16 38/19 电源 3Ф,4W,380V3Ф,4W,380V 净 重 320kg 660 kg 冷媒R-22R-22冷风机(蒸发器）❑盘管采用错排方式，利用机械胀管，使铜管与铝片紧密接合，换热效果好。
❑大冷量、宽范围，覆盖低温空调、商用及工业制冷等应用领域。
❑接水盘可以180度反向安装，便于现场排水接管。
方案二：应用区域栽培库养菌库型号PM4P150 PM4N200配置数量64台15台制冷量输入功率 5.5KW 15运转电流13.7A 32.8 蒸发器配管尺寸32/16 38/19 电源3Ф,4W,380V 3Ф,4W,380V净重320kg 660 kg冷媒R-22 R-22冷风机应用区域栽培库养菌库HC5400 FNR2270 型号配置数量128台30台制冷量25kw 13.57kw风量m3/h 6900m3/h射程m 13m净重kg kg3 Danfoss外平衡式热力膨胀阀特点：蒸发温度范围大:-60℃ - +10℃ 适用于冻结,冷藏和空气调节装置.可互换的流口组件.可提供MOP(最大操作压力)限制功能,保护压缩机电机,防止由于过高的蒸发压力导致其损坏.专利的双接触感温包.用于R22时,名义制冷量从0.5- 1890KW(0.15-540TR).技术数据：➢最高温度:阀安装后感温包温度:100℃ 未安装时整个阀温度:60℃➢最低温度:T2/TE55: -60℃ PHT: -50℃➢最高试验压力:T2/TE2:P'e=36bar TE5/TE12/TE20/TE55/PHT:P'e=28bar➢允许工作压力:T2/TE2:=28bar TE5/TE55/PHT:PB=22barDanfoss电磁阀丹佛斯电磁阀：EVR型电磁阀为直动或伺服式电磁阀，用于氟化物，制冷剂的液体管路、吸气管路和蒸汽管路。
特点：一、冷藏、冻结、空气调节装置中应用的各种范围的电磁阀二、提供常闭（NC）型和常开（No）型三、多种交流和直流电磁阀线圈的宽阔选择四、适用于所有氟化物制冷剂五、设计耐介质温度可达＋105℃六、带有12W线圈电磁阀的MOPD（最大工作压力）可达25bar七、喇叭口连接管径尺寸最大可达5／8英寸八、焊接连接管径尺寸最大可达5／8英寸九、用于焊接连接的加长接口使安装简便当焊接时不需拆除5.4 制冷系统管道及附件制冷管道及管道辅件采用磷脱氧铜管，并且为了保证保温性能，减少冷量损失，制冷管道的保温选用亚罗弗橡塑成型保温管。
其特点：1．导热系数低，化学稳定性优秀亚罗弗保温材料是以三元乙丙橡胶（简称EPDM）为主要原料制造的橡胶闭泡弹性绝热材料，三元乙丙橡胶的一个优异特性就是耐紫外线和耐候性，因此被广泛用于汽车工业和高档的防水材料上。
