《红外测温仪的操作指南及各模块说明》红外测温仪操作指南：将单片机连接电源后，只需将红外测温仪的红外探头瞄准被测物体，按下矩阵键盘上的S13按钮（设定为“开始测温”），测温仪开始工作，LCD显示屏上显示两个温度数值，上为被测点温度，下为环境温度（由探头外环探测得出）。
由于探头精度灵敏，温度数值在稳定建立时间过后仍有小幅度跳变。
按下矩阵键盘上的S14按钮（设定为“STOP”），LCD显示按下时刻的温度值，方便读数。
按下S13“开始测温”，测温仪开始新一轮测温。
单片机模块红外测温仪系统的硬件结构框图红外测温仪系统的软件方案设计框图主程序模块：主要完成系统初始化，温度的检测，串行口通信，键盘和显示等功能。
其中系统初始化包括: 时间中断的初始化、外部中断源的初始化、串口通信中断的初始化、LED 显示的初始化。
红外测温模块：包括获取温度数据，计算温度值。
键盘扫描模块：获取按键信息，处理按键请求等。
显示模块：获取并处理相应的温度数据，通过LED数显管显示温度数据。
单片机处理模块单片机模块的工作原理是：加载相应程序的STC89C51单片机把红外测温模块传来的数据加以处理，送LED显示屏显示。
下图1是单片机处理模块的电路原理图图1 单片机处理模块电路图其复位电路如图2-1左边上部分，本单片机处理模块是通过开关手动复位的，只要在RST引脚出现大于10ms的高电平，单片机就进入复位状态，这样做的目的是便于根据实际情况而选择是否复位温度测量数据。
而此仪器的震荡电路选用的是晶体震荡电路，其具体电路如图2-1左边下部分。
采用晶体震荡电路的原因是因为它的频率稳定性好，而这正是本红外测温仪非常重要的技术要求。
单片机作为红外测温仪的核心处理部件，它关系到整个仪器的性能指标。
因此它的选择是非常重要的。
本测温仪选择的STC89C51RC单片机，下面是STC89C51RC单片机相关资料信息：STC89C51RC单片机是宏晶科技推出的新一代超强抗干扰/高速/低功耗的新一代8051单片机，指令代码完全兼容传统8051单片机，12时钟/机器周期和6时钟/机器周期可任意选择，最新的D版本部集成MAX810专用复位电路。
红外测温仪操作使用方法1．操作测温仪测温仪会在按下扳机或按下黄色键时打开。
若连续8秒钟内没有检测到活动，测温仪会自动关闭。
测量温度时，将测温仪瞄准目标，拉起并保持扳机按下不动。
松开扳机以保持温度读数。
一定要考虑距离与光点尺寸比以及视场。
激光仅用于瞄准目标物体。
1）找出热点或冷点要找出热点或冷点，将测温仪瞄准目标区域之外。
然后，缓慢地上下移动以扫描整个区域，直到找到热点或冷点为止。
见图 5。
图5 找出热点或冷点2）距离与光点尺寸随着与被测目标距离（D）的增大，仪器所测区域的光点尺寸（S）变大。
光点尺寸表示 90 % 圆内能量。
当测温仪与目标之间的距离为 1000 mm（100 in），产生 20 mm（2 in）的光点尺寸时，即可取得最大 D:S。
见图 6。
图6 距离与光点尺寸3）视场要确保目标大于光点的大小。
目标越小，则应离它越近。
(见图7)图7 视场4）发射率发射率表征的是材料能量辐射的特征。
大多数有机材料和涂漆或氧化处理表面的发射率大约为 0.95。
如果可能，可用遮蔽胶带或无光黑漆（< 150 ℃/302℉）将待测表面盖住并使用高发射率设置，补偿测量光亮的金属表面可能导致的错误读数。
等待一段时间，使胶带或油渍达到与下面被覆盖物体的表面相同的温度。
测量盖有胶带或油漆的表面温度。
如果不能涂漆或使用胶带，可使用发射率选择器来提高您的测量准确度。
即使是使用发射率选择器，对带有光亮或金属表面的目标也很难取得完全准确的红外测量值。
5）用户设置操作SET键:循环切换设置状态，循环次序为发射率设定锁定测量设定℃/℉选择设定正常测量。
按黄色键可直接保存设置并退出。
6）发射率设定此功能为改变发射率的值。
设定时“E=0.”字样闪烁。
单击▲递加0.01，长按快速增加，当加到1.00后停止。
单击▼递减0.01，长按快速减少，当减到0.10后停止。
可根据不同被测物体设置相应的发射率。
请参见表2。
表内所列的发射率设置为对典型情况的建议。
红外测温仪的技术及原理测温仪是如何工作的红外测温仪的技术及原理红外测温仪是检测和诊断电子设备故障的有效工具。
红外测温仪的技术及原理无异议的理解为其精准明确的测温。
当由红外测温仪测温时，被测物体发射出的红外能量，通过红外测温仪的光学系统在探测器上转换为电信号，该信号的温度读数显示出来，有几个决议精准明确测温的紧要因素，较为紧要的因素是发射率、视场、到光斑的距离和光斑的位置。
发射率，全部物体会反射、透过和发射能量，只有发射的能量能指示物体的温度。
当红外测温仪测量表面温度时，仪器能接收到全部这三种能量。
因此，全部红外测温仪必需调整为只读启程射的能量。
测量误差通常由其它光源反射的红外能量引起的。
有些红外测温仪可更改发射率，多种材料的发射率值可从出版的发射率表中找到。
其它仪器为固定的予置为0.95的发射率。
该发射率值是对于多数有机材料、油漆或氧化表面的表面温度，就要用一种胶带或平光黑漆涂于被测表面加以补偿。
使胶带或漆达到与基底材料相同温度时，测量胶带或漆表面的温度，即为其真实温度。
距离与光斑之比，红外测温仪的光学系统从圆形测量光斑收集能量并聚焦在探测器上，光学辨别率定义为红外测温仪到物体的距离与被测光斑尺寸之比（D:S）。
比值越大，红外测温仪的辨别率越好，且被测光斑尺寸也就越小。
激光瞄准，只有用以帮忙瞄准在测量点上。
红外光学的较新改进是加添了近焦特性,可对小目标区域供应精准明确测量，还可防止背景温度的影响。
视场，确保目标大于红外测温仪测量时的光斑尺寸，目标越小，就应离它越近。
当精度特别紧要时，要确保目标至少2倍于光斑尺寸。
红外线测温仪应用广泛，大到各种工业，小到我们的日常生活都需要应用。
可能很多人对这个红外线测温仪这个产品都知道，对于操作或者是问题总会有疑问，那么下文通过6点让大家了解一下影响测量精度的因素：1、测量角度为了保证测量精准，仪器在测量时应尽量沿着被测物体表面的法线方向（垂直于被测目标表面）进行测量。

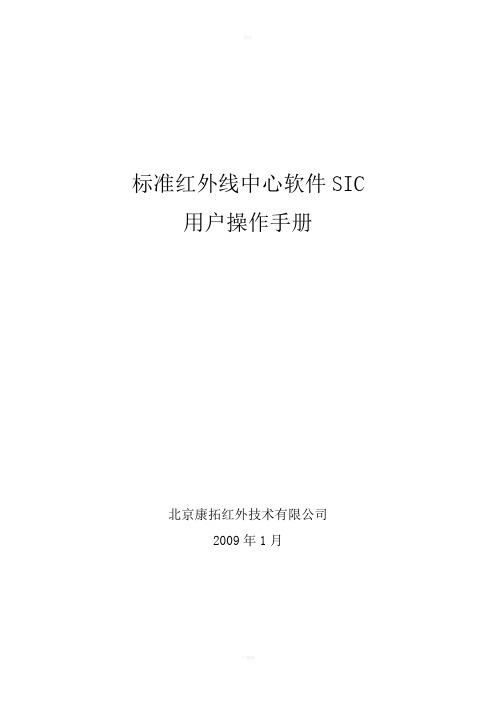

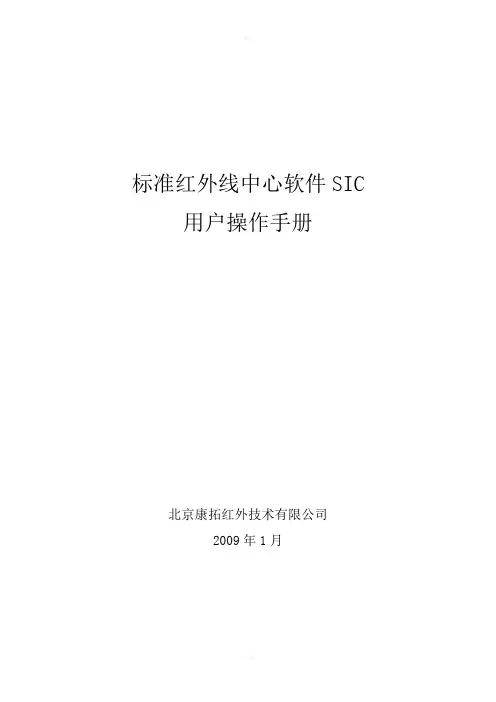

标准红外线中心软件SIC 用户操作手册北京康拓红外技术有限公司2009年1月目录1.引言 (2)2.安装与配置 (2)2.1版本概述 (2)2.2运行环境 (2)2.3安装与配置 (3)3.快速应用 (6)3.1用户简介 (6)3.2首次使用配置 (6)3.3制作新网图 (7)3.4节点属性设置 (8)3.5系统设置 (10)3.6系统主界面说明 (23)4.快捷方式说明 (33)4.1系统快捷键说明 (33)4.2网图编辑快捷键说明 (34)5.菜单功能使用说明 (35)5.1文件菜单 (35)5.2设置菜单 (49)5.3操作菜单 (51)5.4网图菜单 (57)5.5帮助菜单 (59)6.数据存储 (61)7.常见问题FAQ (62)用户操作手册User Guide1.引言标准红外线中心软件SIC(Standard Infrared Center)的主要功能有：实时显示红外线探测设备过车数据，对热轴进行预报、跟踪；显示探测设备上传的各种自检信息，对探测站故障和异常进行提示、报警；向探测设备发送命令并接收反馈；进行后期数据的分析统计，了解设备的运行状态和工作情况。
2.安装与配置2.1版本概述SIC软件可以分为路局中心和复示站两种版本。
两种版本的SIC软件在界面风格和操作上基本一致，其主要区别在于采用不同后台数据库和硬件设备所决定的可接入探测站数量、数据处理和存储能力的不同。
路局中心版SIC使用Oracle作为后台数据库，Oracle数据库运行在专门的数据库服务器上，因此具有较大的数据处理和存储能力。
SIC软件可以与数据库运行在同一台服务器上也可单独运行在PC终端上，路局中心版SIC软件适用于接入探测站方向数量在100个以上的情况使用。
复示站版SIC采用MySQL作为后台数据库，由于MySQL数据库对硬件的要求比Oracle 数据库要低，因此不必配备专门的数据库服务器，数据库可以与SIC软件运行在同一台PC 终端上。

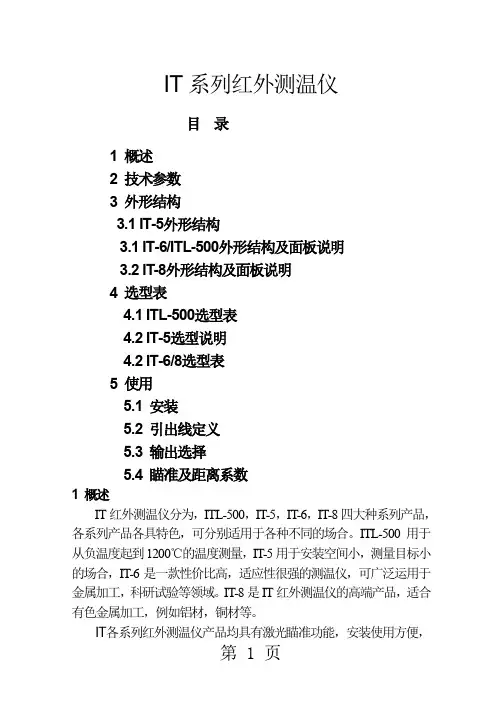

IT系列红外测温仪目录1 概述2 技术参数3 外形结构3.1 IT-5外形结构3.1 IT-6/ITL-500外形结构及面板说明3.2 IT-8外形结构及面板说明4 选型表4.1 ITL-500选型表4.2 IT-5选型说明4.2 IT-6/8选型表5 使用5.1 安装5.2 引出线定义5.3 输出选择5.4 瞄准及距离系数1 概述IT红外测温仪分为，ITL-500，IT-5，IT-6，IT-8四大种系列产品，各系列产品各具特色，可分别适用于各种不同的场合。
ITL-500用于从负温度起到1200℃的温度测量，IT-5用于安装空间小，测量目标小的场合，IT-6是一款性价比高，适应性很强的测温仪，可广泛运用于金属加工，科研试验等领域。
IT-8是IT红外测温仪的高端产品，适合有色金属加工，例如铝材，铜材等。
IT各系列红外测温仪产品均具有激光瞄准功能，安装使用方便，第 1 页温度测量范围覆盖了-25℃-3000℃，各系列产品可在其有效的测量范围内自由分段。
可以满足用户各种温度测量的需求。
IT红外测温仪采用优异的光学结构及工艺；电路处理单元采用32bit(部分产品使用16bit)MCU。
严谨的制作工艺及严格的质量管理，使得本测温仪的测量精度和重复性有了很好的保证。
非接触测量的特性，使得IT红外测温仪可广泛运用于运动物体，带电导体，真空环境或其他特殊要求的目标进行非接触温度检测。
IT红外测温仪可广泛应用于食品，塑料加工，铸造、粉末冶金、轧钢、电力、化工、玻璃、陶瓷生产、热处理，中高频感应加热，线材生产，焦化，热压烧结、焊接等行业。
选型使用推荐及各系列产品适用的行业：ITL-500该型号测温仪由于波长，温度范围的特点，适用于温度较低，常规材料辐射率比较接近1的场合，行业包括感应加热的电磁线高频烧结，塑料，化工，电机热安装等行业IT-5安装空间狭窄或者对精确瞄准及快速响应要求较高的场合，例如高频焊接，中频钎焊等行业，目前较典型的如全自动焊齿机IT-6中频长短棒料透热，窑炉，中频钎焊，轧钢，玻璃，陶瓷，粉末冶金，热压烧结，精密铸造等行业IT-8PC钢棒热处理，不锈钢热处理，铝材加热，挤压，熔铸，铜材加热，单晶硅生长，多晶硅铸造等行业2 技术参数:1、温度范围：IT-5 400～1200℃IT-6/8 260℃～3000℃（标准分段见4.2）ITL-500 0～1000℃（标准分段见4.1）2、基本误差：IT-5/6/8 0.5（±0.5%）或0.2（±0.2%）第 2 页ITL-500 1.5（±1.5%）3、测头尺寸：IT-5 φ25×160mmIT-6/ITL-500 φ45×135mmIT－8 φ50×150mm4、距离系数: IT-5 140：1IT-6/8 150:1ITL-500 50:15、测量距离：0.2m～5m6、可测最小目标：IT-5/6/8 φ2mm（300mm）ITL-500 φ6mm （350mm）7、发射率：IT-5 不可调IT－6/ITL-500 1.0、0.9、0.8、0.7四档发射率可调IT－8 0.01～1.00 可调8、响应波长范围：IT-5 1.1～1.7IT-6/8 0.7～1.7µmITL-500 8～14µm9、响应时间：IT-5/6/8小于5msITL-500小于50ms10、温度分辨率：0.5℃11、重复精度：±0.2%12、模拟量输出：0-5VDC 或4-20mA13、开关量输出：1组43V/1A（可选，只有IT-8）14、通讯接口：RS485（可选，IT-5不具备）15、工作电源：IT-6/8/ITL-500 ±12VDC 或24VDCIT-5 12VDC16、重量：IT-5 0.25KGITL-500/IT-6 0.5KGIT-8 0.6KG第 3 页17、工作环境：0～60℃，相对湿度不大于90%3 外形结构3.1 IT-5 外形结构3.2 IT－6/ITL-500 外形结构及面板说明面板及说明：①激光瞄准和发射率调整按键，按该键，激光瞄准有效，更多关于瞄准和发射率调整介绍请查看5.4（瞄准）和5.5（参数设置）②红外测温仪工作状态指示灯，该指示灯的状态对应当前仪器发射率参数；③电信号接口，根据不同型号红外测温仪及输出要求不同有4芯、5芯、6芯等不同的接口。
红外线光谱仪使用方法说明书注意：以下为红外线光谱仪使用方法的说明书，按照所给题目格式进行撰写。
红外线光谱仪使用方法说明书1. 简介红外线光谱仪是一种重要的分析仪器，广泛应用于化学、生物、医药等领域。
本说明书旨在详细介绍该仪器的使用方法，帮助用户正确操作和获取准确可靠的测试结果。
2. 准备工作在使用红外线光谱仪之前，请确保以下准备工作已完成：- 确保仪器连接稳定：检查仪器的电源和数据线连接是否牢固。
- 清洁样品室：清理样品室表面和检测窗口，确保无灰尘和杂质。
- 确认样本准备：根据实验需求，准备好需要分析的样品，并将其置于透明盒子中。
- 其他准备工作：根据实际需求，可能还需要进行温度和湿度的调节。
3. 使用步骤3.1 打开仪器- 将红外线光谱仪连接到电源，并开启电源开关。
- 等待仪器自检完成，确保所有指示灯正常。
- 按照设备手册的要求，打开仪器的软件界面。
3.2 样品测量- 将样品放置在样品室内，并轻轻关闭样品室门。
- 在软件界面上选择合适的测试模式和参数设置。
- 点击“开始测量”按钮，仪器将自动开始测量。
3.3 数据记录和分析- 等待测量完成，测量结果将自动在软件界面上显示。
- 点击“保存”按钮，将测量结果保存到指定的路径下。
- 根据实际需求，对数据进行分析和处理，如绘制光谱图、峰位分析等。
4. 注意事项- 在使用仪器之前，请仔细阅读设备手册，了解各项功能和操作指南。
- 操作过程中，请注意安全，避免触摸仪器内部或移动部件。
- 根据需要，定期清洁样品室和检测窗口，以保证准确的测试结果。
- 调整好环境参数（如温度、湿度等），以确保测试结果的可靠性。
- 注意对不同样品的处理方法和注意事项，避免交叉污染和误差。
5. 故障排除- 在使用过程中，如果出现仪器故障或异常情况，请立即停止操作，并联系售后服务人员或技术支持中心。
- 在与技术人员进行沟通时，尽量详细描述故障情况，以便获得更准确的解决方案。
6. 维护保养- 定期检查电源线、数据线等连接是否牢固。
