单元检测题探究欧姆定律.doc

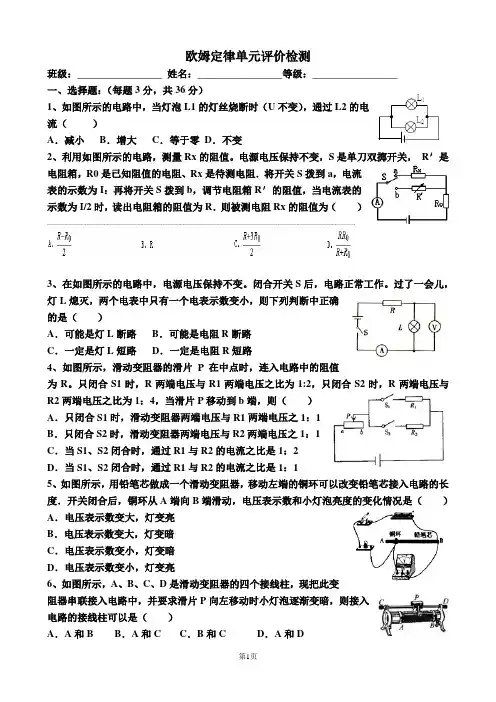

欧姆定律单元评价检测班级：_________________ 姓名：_________________等级：_________________一、选择题：（每题3分，共36分）1、如图所示的电路中，当灯泡L1的灯丝烧断时（U不变），通过L2的电流（）A．减小B．增大C．等于零D．不变2、利用如图所示的电路，测量Rx的阻值。

电源电压保持不变，S是单刀双掷开关，R′是电阻箱，R0是已知阻值的电阻、Rx是待测电阻．将开关S拨到a，电流表的示数为I：再将开关S拨到b，调节电阻箱R′的阻值，当电流表的示数为I/2时，读出电阻箱的阻值为R．则被测电阻Rx的阻值为（）3、在如图所示的电路中，电源电压保持不变。

闭合开关S后，电路正常工作。

过了一会儿，灯L熄灭，两个电表中只有一个电表示数变小，则下列判断中正确的是（）A．可能是灯L断路B．可能是电阻R断路C．一定是灯L短路D．一定是电阻R短路4、如图所示，滑动变阻器的滑片P在中点时，连入电路中的阻值为R。

只闭合S1时，R两端电压与R1两端电压之比为1:2，只闭合S2时，R两端电压与R2两端电压之比为1：4，当滑片P移动到b端，则（）A．只闭合S1时，滑动变阻器两端电压与R1两端电压之1：1B．只闭合S2时，滑动变阻器两端电压与R2两端电压之1：1C．当S1、S2闭合时，通过R1与R2的电流之比是1：2D．当S1、S2闭合时，通过R1与R2的电流之比是1：15、如图所示，用铅笔芯做成一个滑动变阻器，移动左端的铜环可以改变铅笔芯接入电路的长度．开关闭合后，铜环从A端向B端滑动，电压表示数和小灯泡亮度的变化情况是（）A．电压表示数变大，灯变亮B．电压表示数变大，灯变暗C．电压表示数变小，灯变暗D．电压表示数变小，灯变亮6、如图所示，A、B、C、D是滑动变阻器的四个接线柱，现把此变阻器串联接入电路中，并要求滑片P向左移动时小灯泡逐渐变暗，则接入电路的接线柱可以是（）A．A和B B．A和C C．B和C D．A和D7、有甲、乙两只滑动变阻器，甲的名牌上标有“20Ω，2A”字样，乙滑动变阻器上标有“10Ω，3A”字样，现将甲乙两滑动变阻器串联在电路中，则电路中允许通过的最大电流为（）A．5ªB．2A C．3A D．1ª8、从欧姆定律可以导出公式R=U/I，对电阻的理解，你认为正确的是（）A．当电压增大时，电阻也增大B．当电流增大时，电阻减小C．当电压为零时，电阻也为零D．电阻由导体本身性质决定，与电流、电压无关9、在探究电路的电压规律实验时用了下图中的某个电路，已知R1=R2<R3，电压表电压表V1、V2和V3的读数分别为1.0V、1.5V和2.5V．实验时的电路图应是（）10、下明同学为了探究电流跟电阻的关系，在如图所示的情况下，将A、B两点间10Ω的电阻更换为20Ω的电阻，闭合开关后，下一步的操作应当是（）A．记录电流表和电压表的示数B．将滑动变阻器滑片向右移动C．将滑动变阻器滑片向左移动D．适当增加电池的节数11、分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（）A．把电流表看成是一个大电阻B．把电压表看成是一根导线C．把电流表看成是断开的D．把电压表看成是断开的12、有两个电阻，R1=4Ω，R2=6Ω，如果把它们串联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1，U2，则，I1：I2、U1：U2分别为（）二、填空题（每空2分，共24分）13、如图所示的电路中，电源电压保持不变，闭合开关S后，当滑片P向左移动时，电流表示数将________（填“增大”“减小”或“不变”）。

《欧姆定律》单元测试题一、单选题（本题包括10小题，每小题3分，共30分。

）1.电阻R 1、R 2并联接在电源上，下列说法正确的是( ) A ．并联电路的总电阻，等于各并联导体的电阻的倒数之和 B ．当R 1变大时，总电阻也变大 C ．电源电压变大时，总电阻也变大 D ．干路中的电流变大时，总电阻也变大2.几位同学学习了欧姆定律后，根据I =UR ，导出了R =UI ，于是他们提出了以下几种看法，你认为正确的是( )A ．导体电阻的大小跟通过导体的电流成反比B ．导体电阻的大小跟加在导体两端的电压成正比C ．导体电阻的大小跟通过导体的电流和加在导体两端的电压无关D ．导体两端不加电压时，导体的电阻为零3.用图所示的电路研究电流与电阻的关系时，将电阻R 由5Ω更换为10Ω，闭合开关，接下来的正确操作是( )A ．直接读出电压表和电流表的示数B ．保持R'的滑片P 位置不变，调高电源电压C ．将R'的滑片P 向左移动，使电流表的示数保持不变D ．将R'的滑片P 向右移动，使电压表的示数保持不变4.小华只有一块电流表，他想测出定值电阻Rx 的阻值，设计了如图所示的电路，电源两端的电压保持不变，定值电阻R 0=30Ω。

只闭合开关S 、S 1，电流表示数I 1=0.2A ；只闭合开关S 、S 2，电流表示数I 2=0.3A 。

则Rx 的阻值为( )A ．15ΩB ．20ΩC ．45ΩD ．60Ω5.在如图所示的电路中，电源电压为6V ，R 1=3Ω，R 2=6Ω,闭合开关S ，下列说法正确的是 ( )A ．通过R 1的电流为1AB ．R 1两端的电压为3VC ．干路中的电流为3AD ．电路的总电阻为9Ω6.在探究“电流与电阻的关系”实验中，小明根据实验数据在坐标纸上描点作出了I −1R 的关系图像，分析该图像可知( )A ．实验过程中，控制导体两端的电压为2V 不变B ．当导体中电流为0时，导体的电阻也为0C ．当导体的电阻为0.2Ω时，通过导体的电流为0.4AD ．当导体两端电压一定时，导体中的电流与导体的电阻成正比7.定值电阻R 1、R 2，它们I-U 图线如图所示，若R 1、R 2串联后的总电阻为R 串，并联后的总电阻为R 并，则关于R 串、R 并的I-U 图线所在的区域，下列说法中正确的是( )．A ．R 串在Ⅰ区域，R 并在Ⅲ区域B ．R 串在Ⅲ区域，R 并在Ⅰ区域C ．R 串在Ⅰ区域，R 并在Ⅱ区域D ．R 串在Ⅱ区域，R 并在Ⅲ区域8.在科学实验时，为了减小误差或寻找普遍规律，经常需要进行反复多次实验： ①“测量物体的长度”时，多次测量；②“研究杠杆的平衡”时，改变动力(臂)和阻力(臂)，多次测量； ③“研究串、并联电路的电流特点”时，换用不同定值电阻，多次测量；④“用电压表和电流表测导体的电阻”时，多次测量电阻两端电压和通过电阻的电流值； 上述实验中寻找普遍规律的是( ) A. ①② B. ①③ C. ②④ D. ②③9.如图所示,电源电压不变,闭合开关,当滑动变阻器滑片P 向左移动时,下列判断正确的是( )A ． 示数变大, 示数变小, 示数不变B ． 示数变大, 示数变小, 示数变大C ． 示数变小, 示数变大, 示数变小D ． 示数变小, 示数变小, 示数变大10.如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是( )A．L1短路B．L1断路C．L2短路D．L2断路二、填空题（本题包括7小题，每小题2分，共14分）11.如图所示的电路中，电源电压恒定，灯丝的电阻RL 不随温度变化，开关S1闭合，电流表的示数为I1，再闭合开关S2，小灯泡的亮度 (选填“变亮”、“变暗”或“不变”)，电流表的示数为I2，若I1:I2=2:3，则RL:R= 。

人教版九年级物理全一册《第十七章欧姆定律》单元检测题(含答案)学校:___________班级：___________姓名：___________考号：___________一单选题1．如图所示电路，在测小灯泡电阻实验中，闭合开关后发现，电流表指针几乎不动，而电压表指针有明显偏转，下列分析正确的是（）A．电源没电B．电流表接线松动造成接触不良C．电灯泡与底座接触不良D．变阻器接线不牢2．用如图所示电路研究电流跟电压的关系．为了改变定值电阻R两端电压，设计了三种方案．甲：多节干电池串联接入MN；乙：电池与滑动变阻器串联接入MN；丙：电池先后与不同定值电阻R′串联接入MN．可行的方案是（）A．仅有甲B．仅有乙C．仅有甲乙两种D．甲乙丙都可行3．在探究通过导体的电流与其两端电压的关系时，利用实验数据作出了如图所示的图像。

根据图像，下列说法正确的是（）A．导体甲的电阻大于导体乙的电阻B．导体乙的电压与通过它的电流成正比C．当导体甲两端的电压为2V时，通过导体甲的电流为0.2AD．将两导体并联后接在3V的电源上时，干路中的电流为0.9A4．如图所示电路，电源电压保持不变，R2是最大阻值为10Ω的滑动变阻器，R1=5Ω，当滑片P由a端滑到b端时，电流表的两次示数之比为（）A．1∶2B．2∶1C．3∶l D．1∶35．如图所示，电源电压恒定．闭合开关S1S2，电压表示数为9V，电流表示数为1.5A；断开开关S2，电压表示数为6V．则R1和R2的阻值分别是A．6Ω 2ΩB．6Ω 3ΩC．4Ω 2ΩD．4Ω 3Ω6．在如图所示的电路中，电源电压保持不变，闭合开关S后，向右移动滑片P。

下列说法中错误的是（）A．电压表的示数变大B．电压表的示数不变C．电流表A的示数变小D．电流表A1的示数变小7．如图所示电路，电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动的过程中（不考虑灯丝的电阻变化），下列说法正确的是（）A．电流表示数逐渐变小B．电压表示数逐渐变小C．电压表示数逐渐变大D．小灯泡的亮度逐渐变暗8．如图所示，当闭合开关后，滑动变阻器的滑片P向左滑动，小灯泡的亮度将（）A．不变B．变暗C．变亮D．以上三种情况均有可能9．李明同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，下列说法中错误的是（）A．当在导体乙的两端加上2V的电压时，通过乙导体的电流为0.2AB．将甲乙两导体并联接到电压3V的电源上时，干路中的电流为0.9AC．导体甲的电阻大于导体乙的电阻D．导体两端的电压为零时，导体的电阻不为零10．小明按图甲所示电路图做实验，闭合开关S 断开S1，两表读数如图乙所示。

第十七章《欧姆定律》单元检测题 (16)一、单选题1．如图所示电路，电源电压不变，闭合开关S后，滑动变阻器的滑片向右滑动时A．V变大，A变小，灯泡变暗B．V变小，A变大，灯泡变亮C．V变小，A变小，灯泡变暗D．V变大，A变大，灯泡变亮2．小勤在做“调节灯泡亮度”的电学实验时，电路如图所示．电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“50Ω 1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化）．在不损坏电路元件的情况下，下列判断正确的是（）A．灯泡两端的最大电压是1.5VB．该电路中电流的最大功率是1.25WC．电路中电流变化的范围是0.3A～0.5AD．滑动变阻器阻值变化的范围是2.5Ω～10Ω3．如图所示的电路中，电源两端电压保持不变。

闭合开关S，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是A．电流表的示数变小B．电压表的示数变大C．电路两端总电压变大D．滑动变阻器接入电路中的电阻变小4．如图所示电路中，电源电压恒定，定值电阻R的阻值为10Ω，闭合开关后，将滑动变阻器的滑片从某个位置向右滑动一段距离，使变阻器阻值增加了5Ω，电流表示数减少了0.04A，则电压表示数的变化是（）A．增加了0.2V B．减少了0.2V C．增加了0.4V D．减少了0.4V5．如图所示，把一盏“10V，5W”的电灯L1和电阻R串联后接在某一电压不变的电源上，如图（甲）L1正常发光，若换上一盏“10V、6W”的电灯L2如图（乙），此时下列说法正确的是A．灯L2两端电压可能是10VB．灯L2实际消耗的功率比6W小C．灯L2实际消耗的功率比6W大D．灯L2可能在正常发光6．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。

关于这两种接法，下列说法中正确的是（）A．甲图适合测量阻值较大的电阻，误差会减小B．乙图适合测量阻值较大的电阻，误差会减小C．若考虑甲图电流表本身的电阻，则测量值与真实值相比偏小D．若考虑乙图电压表本身的电阻，则测量值与真实值相比偏大7．如图中是甲、乙两导体中的电流随电压变化的图线，从图中可以判断两导体的电阻大小为（）A．R甲＞R乙B．R甲= R乙C．R甲＜R乙D．无法比较8．如图所示，当开关S闭合，电路正常工作一段时间后，突然一个电表的示数变大，一个电表的示数变为0，若电路中仅有一处故障，且只发生在电阻R1、R2上，用下列判断正确的是A．若电流表示数变为0，电压表示数变大，则R1开路B．若电流表示数变为0，电压表示数变大，则R2短路C．若电流表示数变大，电压表示数数为0，则R1开路D．若电流表示数变大，电压表示数变为0，则R2短路9．光敏电阻的阻值随光照强度的增大而减小，将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示的电路。

《欧姆定律》检测试题（含多类型）一．选择题（共13小题，每题2分，共26分）1．如图所示的电路中，电阻R1=2Ω，R2=1Ω，电压U维持不变，当开关S断开时，电流表A的示数为I；当开关S闭合时，电流表A的示数为I′，则I与I′的比值为（ C ）A．1：2 B．2：1 C．2：3D．3：22．小明同窗为了探讨电流跟电阻的关系，在如图所示的情况下，将A、B 两点间10Ω的电阻改换为20Ω的电阻，闭合开关后，下一步的操作应当是（ B ）A．记录电流表和电压表的示数B．将滑动变阻器滑片向右移动C．将滑动变阻器滑片向左移动D．适当增加电池的节数3．关于公式R=下列说法中正确的是（ D ）A．导体两头电压越大电阻越大 B．导体内的电流越大电阻越小C．R与U成正比与I成反比D．R的值不是由U和I决定的4．如图所示为电流与电压的关系图象由此可以判断（ C ）A．R甲=R乙B．R甲＜R乙C．R甲＞R乙D．无法比较5．如图所示的是握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一路，AB间有可收缩的导线，R0为保护电阻，电压表可显示压力的大小．则当握力F增加时电压表的示数将（ A ）变大 B．变小C．不变 D．无法肯定6．下图是一种自动测定油箱内油面高度的装置．R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以够知道油箱内油面的高度，当滑动变阻器的金属滑片上移时（ A ）A．电路中的电流减小，油箱油面降低B．电路中的电流减小，油箱油面升高C．电路中的电流增大，油箱油面降低D．电路中的电流增大，油箱油面升高7．电工师傅修理电器时，急需一只阻值为8Ω的电阻，但手边只有阻值为2Ω、5Ω、10Ω和40Ω的电阻各一只，下列做法能帮忙他解决这一问题的是（ D ）A．将2Ω的电阻和5Ω的电阻串联B．将2Ω的电阻和10Ω的电阻串联C．将5Ω的电阻和40Ω的电阻并联D．将10Ω的电阻和40Ω的电阻并联8．如图所示，电阻R1=40Ω，R2的阻值范围为0～20Ω，电源电压是6V，且维持不变，移动滑动变阻器滑片P的位置，则电压表示数的转变范围是（ B ）A．0～6 V B．4～6 VC．2～4 V D．2～6 V9．如图所示电路中，闭合开关S，灯泡发光，电路正常．若将电压表与电流表互换位置，电路可能出现的情况是（ B ）A．电流表、电压表被烧毁B．电压表示数接近电源电压C．灯泡正常发光D．电流表有示数10．如图所示的电路，电源电压为6V且维持不变，R=10Ω，当闭合开关S，电压表的示数为2V．以下判断正确的是（ D ）通过电阻R的电流是0.6AB．电阻R两头的电压是2VC．通过灯泡L的电流是0.2AD．灯泡L两头的电压是2V11．在某一温度下，连接在电路中的两段导体A和B中的电流与其两头电压的关系如图所示．由图中信息可知（ B ）A．A导体的电阻为10ΩB．B导体的电阻为10ΩC．A导体两头电压为3V时，通过A导体的电流为0.3AD．B导体两头电压为3V时，通过B导体的电流为0.6A12．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两头的电压及通过它们的电流的大小关系正确的是（ A ）A．U AB＞U BC，I AB=I BC B．U AB＜U BC，I AB=I BCC．U AB＞U BC，I AB＜I BC D．U AB=U BC，I AB＜I BC13．电阻R已知，按照图中电表的读数来求出Rx的阻值，其中不能实现的图是（ C ）A．B．C．D．二．填空题（共11小题，每空1分，共21分）14．如图所示反映的是电阻串、并联规律的示用意，其中甲（选填“甲”或“乙”）图能够反映电阻并联规律．乙图表示的含义是串联电路的总电阻等于各串联的电阻之和．15．如图的电路中，R1：R2=3：5，那么通过R1和R2的电流之比I1：I2= 1:1 ，电压表V1和V2的示数之比U1：U2= 3:8 ．16．如图所示，AB两头电压恒为U，三个电阻R一、R二、R3的阻值均为12Ω，某同窗误将一只电流表并联在了电阻R3的两端，结果发现电流表的示数为0.5A，据此可以推知AB两端电压U= 12 V．17．如图所示，电源电压不变，R1=50Ω，R2=25Ω．若甲、乙都是电压表，则当S一、S2都闭合时U甲：U乙= 3:1 ；若甲、乙都是电流表，则当S1闭合、S2断开时，I甲：I乙= 2:3 ．18．电阻为12Ω的电铃，正常工作时的电压为6V，现只有一个8V的电源，要使它正常工作，要给它串联一个 4 Ω的电阻．19．如图所示，电源电压恒为6V，R1的阻值为8Ω，R2两头的电压为4V，则通过b点的电流为 0.25 A，R2的阻值为 16 Ω．20．如图是灯泡L和电阻R中电流随电压转变的图象．由图象可知，电阻R的阻值为20 Ω．若将它们并联接在电压为2V的电源两头，电路中的总电流为0.35 A．21．两只定值电阻，甲标有“10Ω 1A”，乙标有“15Ω0.6A”，把它们串联在同一电路中，总电阻是25 Ω；电路中允许通过的最大电流为0.6 A；电路两头允许加的最大电压为15 V．22．如图，电源电压为6V，闭合开关S后，发现两灯均不亮，仔细检查发现灯泡L2的灯丝断了，其它部份均正常．这时若用电压表测a、b两点间的电压，示数为0 V，测b、c两点间的电压，示数为 6 V．23．王明在修理电子玩具时，需要用一个75Ω的电阻，现手边有阻值为300Ω、100Ω、60Ω、35Ω及15Ω的电阻各一个，他可以选择其中 15 Ω和 60 Ω的两个电阻串联来取得．24．用图所示的电路可以测定未知电阻RX的阻值．已知电源电压恒定，当单刀双掷开关s接a时，电流表的示数为0.3安；当S接b时，调节电阻箱R的旋盘，直到电流表示数又为0.3安为止，的阻值为60 欧．读取电阻箱的电阻值为60欧．由此可知，RX三．作图题（共2小题）25．如图所示，它是“测量小灯泡电阻”实验的电路连接实物图，请画出它的电路图．26．如图所示，一个黑箱内有由几个相同阻值的电阻R组成的电路，箱外有四个接线柱．已知一、2间的电阻是一、3和二、4间电阻的2倍，而3、4间没有明显的电阻，请画出盒内最简单的一种电路图．四．实验探讨题（共3小题,7+6+6=19分）27．（7分）在“探讨导体的电流跟电阻的关系”实验中，老师提供的器材有：电源（电压恒为4.5V），电流表、电压表和开关各一个，四个定值电阻（10Ω、15Ω、20Ω、30Ω），两个滑动变阻器（规格别离是“5Ω，2A”、“20Ω，1A”），导线若干．（1）请用笔画线表示导线，在图（甲）中将实验电路图连接完整．（2）在连接电路时，要求先将开关断开、滑动变阻器别离处于阻值最大的位置．（3）实验时，先在ab间接接入10Ω电阻，移动滑P，使电压表示数为3V，并记录相应的电流值；再改接l5Ω的电阻，此时滑片P应向 c （选填“c”或“d”）端移动，这样移动滑片的目的是：使定值电阻两头电压维持3V不变．（4）本实验需在ab间前后接入上述四个定值电阻，为完成整个实验，应该选取规格为20Ω，1A 的滑动变阻器．（5）通过实验获救数据，取得如图（乙）所示导体的电流I随电阻R转变的图象，由图象可得出结论：电压一按时，通过导体的电流与导体的电阻成反比．28.（6分）我区某校九年级物理学习小组在实验室做“测量定值电阻阻值”的实验，实验电路如图所示．（1）请用笔画线代替导线，将图中实物连接完整；（2）闭合开关前，滑动变阻器的滑片P应移到 B 端（选填“A”或“B”）；（3）小组同窗在连线时，不小心将线连错了，开关闭合后，移动滑动变阻器的滑片P时，发现电流表示数变大，电压表示数却变小，产生这一现象的原因是电压表与滑动变阻器并联．（4）纠正错误后，移动滑动变阻器的滑片P，使电压表的示数为3V时，电流表的示数如图所示，则该定值电阻阻值为10 Ω．他们以为这个结果就是定值电阻的准确阻值，后来物理老师告知他们这是不合理的，理由是没有多次测量求平均值．（5）小组同窗做完该实验后，又思考该电路还能用来研究电流与电压的关系．（写出一条即可）29．（6分）在探讨“通过导体中的电流与电压、电阻的关系”的活动中，小明同窗画出的电路图如图1所示．（1）请将图2所示的实物连接成实验电路．（2）连接电路时，开关应断开，变阻器的滑片P应置于 B 端．（填“A”或“B”）（3）小明接通电路后，发现电流表指针不偏转，电压表指针有明显的偏转，调节变阻器的滑片时也没有任何的转变．你以为电路中的故障是电阻R短路．（4）排除故障后，小明首先研究导体中的电流与电压的关系，那么他应该控制维持不变；随后他又研究电流与电阻的关系，他控制电阻两头的电压为2V进行实验，第一次进行很顺利，第二次换上一个新的电阻后，无论如何移动变阻器的滑片P，电压表的示数老是大于2V．出现这一现象的原因可能是（1条即可）滑动变阻器阻值过小．五．计算题（共3小题,6+6+8=20分）30．（6分）小林用一个电流表和一个阻值为10Ω的电阻R0来测某未知电阻Rx的阻值，设计了如图所示的电路，在只闭合S的情况下，电流表的示数为0.6A；再同时闭合S、S1时，电流表的示数为0.9A，电源电压不变，求：（1）电源电压；（2）电阻Rx的阻值．31．（6分）如图所示，电源两头电压U维持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω．当开关S闭合时，电压表示数为3V．求：（1）电流表的示数 I；（2）电源两头的电压 U．32．（8分）如图所示，R1=20Ω，R2=40Ω，电源电压维持不变．（1）当开关S一、S2都闭合时，电流表A1的示数是0.3A，电源电压是多少？（2）当开关S一、S2都断开时，电流表A2的示数是0.1A，灯的电阻是多少？参考答案一．选择题（共13小题）1．C；2．B；3．D；4．C；5．A；6．A；7．D；8．B；9．B；10．D；11．B；12．A；13．C；二．填空题（共11小题）14．甲；乙；15．1：1；3：8；16．12；17．3：1；2：3；18．串；4；19．0.25；16；20．20；0.35；21．25；0.6；15；22．0；6；23．15；60；串；24．60；三．作图题（共2小题）25．；26．；四．实验探讨题（共2小题）27．断开；阻值最大；c；使定值电阻两头的电压维持3V不变；“20Ω，1A”；电压一按时，通过导体的电流与导体的电阻成反比；28．B；电压表与滑动变阻器并联了；10；不合理，没有多次测量取平均值；电流与电压的关系（或测量电阻的功率）；29．断开；B；电阻R断路；电阻；滑动变阻器阻值过小；33．并；2；4；0.75；五．计算题（共3小题）30．；31．；32。

初三物理 第17章 欧姆定律 单元达标过关检测题班级：姓名： 学号： 成绩：第Ⅰ卷（共35分）一、单项选择题(本题满分20分，共10个小题，每小题2分)：下列各小题的四个选项中只有一个符合题目要求，请选出并填在题末表格中.1. 关于欧姆定律，下列说法错误的是( )A. 通过一段导体的电流，与这段导体两端的电压成正比B. 一段导体的电阻越大，这段导体中的电流就一定越小C. 在电压一定时，通过导体的电流，与导体的电阻成反比D. 一段导体两端的电压和通过它的电流的比值是不变的2.如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的图象是( )3.定值电阻R的 U-I关系图像如图所示，当该电阻两端电压为3V时，通过它的电流为()A. 1AB. 2AC. 3AD. 4A4.有两个可变电阻，开始时阻值相等，都为R，将另一个电阻的阻值减小，则两个电阻并联后总电阻将( )A. 一定等于 RB. 一定小于 RC. 一定大于RD. 以上结果都有可能5.在用 伏安法测电阻”时，所选择的电源电压为4.5V，被测电阻的阻值约为 10 Ω，则选择电路时电压表、电流表的量程应为( )A. 0~3V、 0~3AB. 0~3V、 0~0.6 AC. 0~15V、 0~3AD. 0~15 V、 0~0.6 A6.如图所示电路，电源电压不变，闭合开关S，电路正常工作，当滑片 P向右移动的过程中，下列说法正确的是( )(设灯丝电阻不变)A. 灯泡变亮B. 电压表示数变小C. 电流表示数变大D. 电路的总电阻变小7.已知电阻R₁>R₁．，电源电压U不变，在如图所示的四种接法中电流表示数最小的是( )8.家庭电路中一盏白炽灯正常工作时的电流为 200mA，此时白炽灯的电阻计算正确的为( )A. 1.1ΩB.11ΩC.110ΩD.1100Ω9. 如图所示，R₁和 R₁均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果R₁．或R₁一处发生故障，则下列判断正确的是( )A. R₁短路B. R₁短路C. R₁断路D. R₁．断路10. 如下图所示四个电路中，电阻R的阻值和电源电压已知，根据已知条件和电表的示数能测出电阻Rx 阻值的电路是( )二、多项选择题(本题满分15分，共5个小题，每小题全选对得3分，漏选得2分，错选或不选得0分)每小题给出的四个选项中，有2~3个选项符合题目要求，请选出并填在题末表格中.11.下列物理概念的说法正确的是( )A. 导体中的电流与导体两端的电压成正比，与导体的电阻成反比B. 一段导体的电阻与这段导体两端电压成正比，与导体中的电流成反比C. 并联电路的总电阻的倒数等于各并联电阻的倒数之和D. 串联电路的总电阻一定大于每一个串联电阻12. 在如图所示的电路中，电源电压为 6V，R₁=3Ω，R₁=6Ω.闭合开关S，下列说法中正确的是( )A. 通过 R₁的电流为2AB. R₁．两端的电压为 2VC. 干路中的电流为3AD. R₁．两端的电压为 6V13. 如图 伏安法测电阻实验”电路图，下列说法中正确的是( )A. 在连接电路时，应将变阻器滑片调至最右端B. 连接电路时，要使电流从电压表和电流表的 +”接线柱流入， -”接线柱流出C. 多次测量是为了求平均值减小误差D. 向左移动滑动变阻器的滑片时，电流表、电压表的示数都变大，R的阻值也变大14. 两个定值电阻的I-U 图象如图所示，下列说法正确的是( )A. 电阻甲的阻值为 5ΩB. 电阻乙的阻值为 0.1ΩC. 将这两个电阻并联接入电路中，通过甲电阻的电流比乙小D. 将这两个电阻串联接入电路中，甲电阻两端的电压比乙小15. 图甲是一种测温电路，温度表由量程为3V的电压表改装而成，电源电压U恒为 6V，R的阻值为 40Ω，热敏电阻的阻值Rt随温度t变化的关系如图乙所示. 则下列说法错误的是( )A. 温度表示数减小，说明温度升高B. 电路可测量的最高温度为50℃C. 温度表的 10℃应标在电压表 1V 刻度处D. 若仅将 U 减小，电路可测量的最高温度将增大题号123456789101112131415答案第Ⅱ卷(共65分)三、 实验探究题（本题满分５０分，１６小题１３分， １７小题 １１分， １８小题１３分，１９题１３分）16. 小明同学在做 探究电流与电压的关系”实验时，准备了以下器材：干电池 (1.5V两节，电流表、电压表、滑动变阻器 (20Ω、2A)、定值电阻 (5Ω)、开关各一只，导线若干.根据图甲所示的电路图进行实验.(1) 用笔画线代替导线，按照图甲所示电路，将乙图中的实物图连接完整. (2) 连接电路， 闭合开关前，滑动变阻器滑片 P应处于 (选填 A”或 B”) 端.(3) 闭合开关，发现电流表无示数，电压表指针有明显偏转，原因可能是 .(4) 实验过程中，电压表的示数如图丙所示，此时电路中的电压为 V.(5) 实验中通过调节滑动变阻器滑片P，测出通过定值电阻R的不同电流和对应的电压值如下表所示.老师看后说其中一次是错误的.帮小明分析出错的是第 次，原因是 .改正后画出定值电阻R实验次数123456电压 U/V0.5 1.0 1.5 2.0 2.5 3.5电流 I/A0.10.20.30.40.50.717. 小明利用如图甲所示的电路探究电流跟电阻的关系. 已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、 10Ω、 15Ω、20Ω、25Ω.(1) 请根据图甲将图乙所示的实物电．路连接完整 (导线不允许交叉).(2) 实验中多次改变 R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象.① 由图象可以得出结论： 电压一定时， .② 上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是 ，然后将10Ω的电阻接入电路，闭合开关，向 移动滑片，移动滑片，使电压表示数为 V时，读出电流表的示数.(3)完成整个实验，应该选取最大阻值不小于 Ω的滑动变阻器.18. 如图所示，甲是用 伏安法”测量未知电阻)．R X的实物电路图.(1) 该实验的原理是 .(2) 请在丙图中画出实验电路图.(3) 某实验小组连接完最后一根导线，立即看到电流表的指针迅速摆动到最大刻度. 请你说出该小组在实验中两个操作不当之处：① ；②.(4) 排除故障后，闭合开关，当滑片移动到某位置时，电压表示数为2.4V，电流表示数如图乙所示，其读数为A，则未知电阻19. 测量小灯泡的电阻(1) 以笔画线将实物图连接完整.(2) 闭合开关S后，发现小灯泡不亮，电流表有示数，接下来首先应该操作的是(选填序号 ).A. 检查导线连接是否良好B. 移动滑动变阻器的滑片观察小灯泡是否发光(3) 某次实验电压表的示数为2.6V，电流值如图乙所示，则电流值为 A，灯泡的电阻是为 Ω.(4) 测得多组数据后，小梅同学求出小灯泡电阻的平均值，她的做法是 的，因为小灯泡的电阻受的影响，应该是变化的.四、计算题(本题满分 15分，20 小题7分，21 小题8分）20.如图所示，电源两端电压保持不变，电阻R₂．阻值为30Ω.只闭合开关S、S₂．时，电流表示数为0.2A；只闭合开关S、S₂．时，电流表示数为0.5A.求：(１)电源两端电压；(２)电阻R₂．的阻值.(要求画出每小题的等效电路图)21. 如图所示，是实验初中九年级物理课外实践活动小组设计的风力测量仪的电路示意图. 其电源电压U=3V，电路保护电阻R₂=20Ω,均匀电阻丝的阻值为R₂=30Ω,金属丝(电阻忽略不计) 的上端固定在０点，下端系有一块塑料片Ａ，当风从右向左吹动塑料片时，金属丝向左摆动并与电阻丝保持良好的接触，风力表由电压表改装而成.(1)无风时，塑料片竖直下垂，电压表示数是多少？电路中的电流是多少？(2)风力最强时，金属丝滑至电阻丝最左端，电压表的示数是多少？(３)为什么不在该电路中串联一个电流表，把电流表改装成风力表？第17 章欧姆定律 单元达标过关检测题第Ⅰ卷 选择题答案题号123456789101112131415答案B B A B D B C D A D ACD ACD ABC AD ABC第Ⅱ卷三、实验探究题16.（１） 图略 （２）Ｂ （３）定值电阻断路 （４）２．４(5)6、定值电阻的电压不能大于电源电压，图略17.（1）图略 （2）①电流与电阻成反比 ②断开开关、右，2.5 （3）3518.（1）R=U/I （2）图略 （3）①开关未断开 ②滑片没有位于阻值最大处(4)0.24、10Ω19.（１）图略 （２）Ｂ （３）０．２６、１０ （４）错误、温度四、计算题20.(1) 电源两端电压为 6V;(2) 电阻 R₁的阻值为 20Ω.21.（1）0V；0.06A；（2）1.8V；（3）电流表示数不改变，不能测出风力大小.。

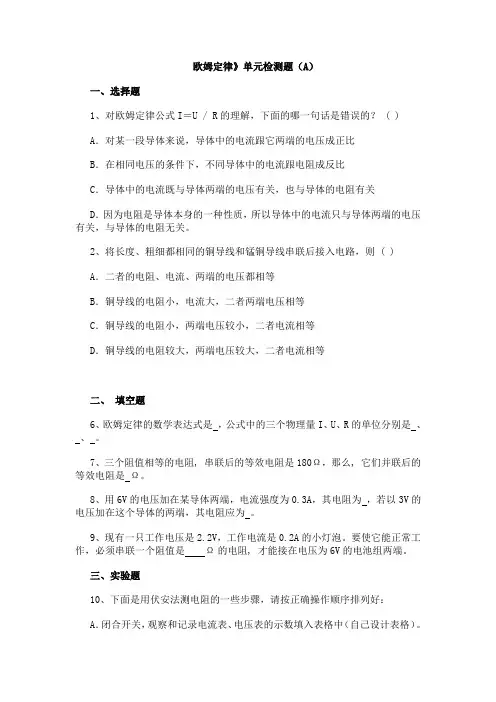

欧姆定律》单元检测题（A）一、选择题1、对欧姆定律公式I＝U / R的理解，下面的哪一句话是错误的？ ( )A．对某一段导体来说，导体中的电流跟它两端的电压成正比B．在相同电压的条件下，不同导体中的电流跟电阻成反比C．导体中的电流既与导体两端的电压有关，也与导体的电阻有关D．因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关，与导体的电阻无关。

2、将长度、粗细都相同的铜导线和锰铜导线串联后接入电路，则 ( )A．二者的电阻、电流、两端的电压都相等B．铜导线的电阻小，电流大，二者两端电压相等C．铜导线的电阻小，两端电压较小，二者电流相等D．铜导线的电阻较大，两端电压较大，二者电流相等二、填空题6、欧姆定律的数学表达式是，公式中的三个物理量I、U、R的单位分别是、、。

7、三个阻值相等的电阻, 串联后的等效电阻是180Ω，那么, 它们并联后的等效电阻是Ω。

8、用6V的电压加在某导体两端，电流强度为0.3A，其电阻为，若以3V的电压加在这个导体的两端，其电阻应为。

9、现有一只工作电压是2.2V，工作电流是0.2A的小灯泡。

要使它能正常工作，必须串联一个阻值是Ω的电阻, 才能接在电压为6V的电池组两端。

三、实验题10、下面是用伏安法测电阻的一些步骤，请按正确操作顺序排列好：A．闭合开关，观察和记录电流表、电压表的示数填入表格中（自己设计表格）。

B．按电路图连接线，此时开关应处于断开状态，且让滑动变阻器处于最大电阻值。

C．检查电路无误后，接通电路，开始实验。

D．估算或用试触确定所选电压表和电流表量程是否恰当，若不当，则调整。

E．改变滑动变阻器滑动片的位置，重复步骤A，并根据欧姆定律计算出三次测量的平均值。

合理顺序是11、有一电流表，上面有三个接线柱，分别标有“＋”“0.6”“3”，一个电压表也有三个接线柱，标有“＋”“3”“15”，一个开关，现有一个电阻大约是20—30欧，还有一个大约是6V的电源和导线若干，若用上述仪器测定这个电阻的实际阻值，电流表，电压表分别应当用哪个接线柱？欧姆定律练习题一、填空题欧姆定律练习题一、填空题把20Ω的电阻R1跟60Ω的电阻R2串联起来，接在电压是6伏的电源上，串联后的总电阻是Ω。

《欧姆定律》单元测试及答案一、选择题（每小题3分，共30分）1.根据欧姆定律I=U/R，下列说法正确的是（）A.通过导体的电流越大，这段导体的电阻就越小B.导体两端的电压越高，这段导体的电阻就越大C.导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比D.导体的电阻与电压成正比，与电流成反比2. 两个导体并联后的总电阻（）A.比每个导体的电阻都大B.比每个导体的电阻都小C.等于两个导体的电阻之和D.等于两个导体电阻的倒数之和3. 图7-1所示的电路中（电源电压不变），闭合开关S后，当滑动变阻器的滑片自左向右移动时，下列判断中正确的是（）A.电流表的示数不变，电压表的示数不变B.电流表的示数变大，电压表的示数变小C.电流表的示数变大，电压表的示数变大D.电流表的示数变小，电压表的示数不变4. 在“探究电流与电压的关系”的实验中，分别用R1、R2两个电阻进行了探究，并根据各自的实验数据绘制出如图7-2所示的I-U关系图像，从图中可以看出R1、R2的大小关系为（）A. R1＞R2B. R1＜R2C. R1=R3： D.不能确定5. 为了了解温度的变化情况，小王同学设计了图7-3所示的电路。

图中电源电压保持不变，R是定值电阻，Rt是热敏电阻，其阻值随温度的降低而增大，在该电路中，可以通过电流表或电压表示数的变化来判断温度的变化情况。

小王在连接好电路且闭合开关后做了以下的实验，往Rt上擦一些酒精，然后观察电表示数的变化情况。

他观察到的现象应该是（）A. A表和V表示数均变小B. A表示数变大，V表示数变小C. A表示数变小，V表示数变大D. A表和V表示数均变大6. 如图 7 -4所示，电源电压保持不变，电路中的电阻为R ，电流表的示数为I ，为使电流表的示数变为 3I ，则下列做法中正确的是（）A.串联一个阻值为12R的电阻B.并联一个阻值为2R的电阻C.将一个阻值为2R的电阻串联在电路中.D.将一个阻值为12R的电阻与电阻R并联7. 在图7 -5所示电路中，电源电压为5V , R 为滑动变阻器， L 为标有“ 5V ”字样的小灯泡（即灯泡正常发光时两端的电压为5V ）。

物理第十七章欧姆定律单元测试一、选择题1. 根据欧姆定律，下列说法正确的是（）A.通过导体的电流越大，这段导体的电阻就越小B.导体两端的电压越大，这段导体的电阻就越小C.导体的电阻与电压成正比，与电流成反比D.同一导体两端的电压越大，这段导体中的电流就越大2. 如图所示是研究电流与电压、电阻关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行。

在“保持电压不变”这一步实验时应（）A.保持R2滑片的位置不动B.保持R1不变C.更换R1，并调节R2的滑片到适当位置，保持电压表示数不变D.保持电路中电流不变3. 在“探究电流与电压的关系”的实验中，分别用R1、R2两个电阻进行了探究，并根据各自的实验数据绘制出如图所示的I-U关系图像，从图中可以看出R1、R2的大小关系为( )A.R1>R2B.R1<R2C.R1＝R2D.不能确定4. 如图所示的电路中，电源电压保持不变。

闭合开关S，将滑动变阻器的滑片P向右移动时，下列说法正确的是（）A.电流表A的示数变小，电压表V2的示数变大B.电压表V1与电流表A的示数之比保持不变C.电流表A的示数变小，电压表V1的示数变大D.电压表V1与电压表V2的示数之和保持不变5. 在用“伏安法测电阻”时，所选择的电源电压为4.5V，被测电阻的阻值约为l0Ω，则选择电路时电压表、电流表的量程应为（）A.0～3V、0～3AB.0～3V、0～0.6AC.0～15V、0～3AD.0～15V、0～0.6A6. 在“伏安法测电阻”的实验中，滑动变阻器不能起的作用是（）A.改变电路中的电流B.改变被测电阻两端的电压C.改变被测电阻的阻值D.保护电路7. 在如图所示的电路中，电源电压保持不变。

闭合开关S后，向右移动滑片P。

下列说法中正确的是（）A.电压表的示数变大B.电压表的示数变小C.电流表A的示数变大D.电流表A的示数变小8. 如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作。

第十七章欧姆定律单元检测时间：60分钟满分：100分一、选择题每题4分;共40分1．有两个电阻;阻值分别为30 Ω和10 Ω;把它们串联起来;其总电阻是A．40 ΩB．30 ΩC．20 ΩD．7.5 Ω2．一种声光报警器的电路图如图所示..闭合开关S1和S2后;会出现的现象是A．灯亮;铃不响B．灯不亮;铃不响C．灯亮;铃响D．灯不亮;铃响3．如图所示的电路中;R1＝10 Ω;R2＝20 Ω..闭合开关S后;电压表V1与V2示数之比为A．3∶1 B．3∶2C．2∶1 D．1∶14．在如图所示的电路中;电源电压不变..当开关S闭合时;电流表的示数为0.8 A;当开关S断开后;电流表的示数改变了0.5 A;则R1与R2的阻值之比为A．13∶5 B．3∶5C．5∶3 D．5∶135．根据欧姆定律I＝U/R;下列说法正确的是A．通过导体的电流越大;导体的电阻就越小B．导体两端的电压越高;导体的电阻就越大C．导体中的电流;跟导体两端的电压成正比;跟电阻成反比D．导体的电阻与电压成正比;与电流成反比6．张华同学在“探究通过导体的电流与其两端电压的关系”时;将记录的实验数据通过整理作出了如图所示的图象;根据图象;下列说法错误的是A．当在导体乙的两端加上1 V的电压时;通过导体乙的电流为0.1 A B．将甲、乙两导体并联后接到电压为3 V的电源上时;干路中的电流为0.9 AC．通过导体甲的电流与其两端的电压成正比D．导体甲的电阻大于导体乙的电阻7．如图所示的电路中;电源电压为3 V;当开关S1、S2都闭合时;则A．电压表被烧坏B．电流表将被烧坏C．灯L1亮;灯L2不亮D．两只灯泡都将被烧坏8.如图所示;电源电压不变;闭合开关S后;滑动变阻器滑片自a向b移动的过程中A．电压表V1示数变大;V2示数变大;电流表A的示数变大B．电压表V1示数不变;V2示数变大;电流表A的示数变小C．电压表V1示数不变;V2示数变小;电流表A的示数变大D．电压表V1示数变小;V2示数变大;电流表A的示数变小9．在图所示的电路中;开关S闭合时;电压表V和V1的示数如图甲、乙所示;则该电路中的电流为A．1 A B．0.4 AC．0.2 A D．0.6 A10．如图所示是新型节能应急台灯电路示意图;台灯充好电后;使用时可通过调节滑动变阻器接入电路的阻值R改变灯泡的亮度;假定电源电压、灯泡电阻不变;则灯泡两端电压U随R变化的图象是二、填空题每空2分;共24分11．某定值电阻两端的电压由6 V变为10 V时;流过该电阻的电流增大了0.1 A;那么这个定值电阻的阻值是______Ω..12．在如图所示的电路中;R1的阻值为10 Ω;只闭合开关S1时电流表的示数为0.3 A;再闭合开关S2后;电流表的示数为0.45 A;则R2的阻值为________Ω..13．如图甲所示电路中;电源电压不变;闭合开关S;将滑片P移到某一位置时;电压表示数为6 V;两块电流表指针的位置均如图乙所示;则R1电阻是________Ω;若将滑片P向右移动;A1的示数将________;A2的示数将________填“变大”“变小”或“不变”..14．如图所示的电路中;电压U保持不变;电阻R1＝R2;开关S断开时;电流表的示数为I1；开关S闭合时;电流表的示数为I2;则I1∶I2＝________..15.如图所示;一定值电阻R0与最大阻值为40 Ω的滑动变阻器串联在电路中;闭合开关S;当滑动变阻器的滑片P滑到最左端时;电流表的示数为0.3 A；当滑动变阻器的滑片P滑到最右端时;电流表的示数为0.1 A..则定值电阻R0＝________Ω;电源的电压U＝________V..16．给你一只标有“10Ω0.3 A”的定值电阻和一只标有“30Ω0.6 A”的滑动变阻器;在保证所有电路元件安全的前提下;若串联接入电路;则电路中允许通过的最大电流为________A;它们两端允许加的最大电压为________V..17．利用如图甲所示电路;在研究通过导体的电流跟电阻的关系时;要保持导体两端电压不变..实验中;不断改变R x的阻值;调节滑动变阻器使伏特表示数保持不变;得到了I与R的关系图象;如图乙所示..由图象可以得出的结论是______________________；此次实验中;伏特表的示数始终保持________V不变..三、实验探究题18题10分;19题10分;共20分18．在探究了电阻上的电流跟两端电压的关系后;同学们又提出了电流与电阻有什么关系这一问题..请你和他们一起解决下列问题：1如图所示;用笔画线代替导线;将实验电路连接完整..2在导线连接完成后;闭合开关前还应_______________________________..3闭合开关后;移动滑片时发现电流表没有示数;电压表有明显的示数..则发生故障的原因可能是______________________________________________________..4排除故障后;同学们继续进行实验..一位同学在读取完电流表示数后;直接拆下阻值为5 Ω的电阻改换成阻值为10 Ω的电阻..他认为这样操作简捷高效..那么;①电压表示数会怎样变化：___________________________________________________..②请你指出他在操作中的错误：_______________________________________________..5分析表中实验数据;请你总结出电流与电阻的关系：______________..19．如图甲是探究电流与电压、电阻关系的实验电路图..1由于电路中电流的大小受多种因素的影响;所以我们在探究某一因素变化对电流的影响时;必须保持其他因素不变;即采用了________法..2实验探究分两步进行：a.保持电阻不变;探究电流与电压的关系；b.保持电压不变;探究电流与电阻的关系..图乙是根据实验数据绘制的图象;其中正确表示电阻不变;电流随电压变化的图象是________图选填“A”或“B”..3在探究过程中;使用滑动变阻器R的目的是__________________________________..4综合图A、B图象可得到的结论是____________________..四、计算题每题8分;共16分20．如图所示电路;电压表V1的读数为8 V;闭合开关后V2的读数为5 V..若电阻R1的阻值为12 Ω;求R2的阻值..21．实际的电源都有一定的电阻;如干电池;我们需要用它的电压U和电阻r两个物理量来描述它..实际计算过程中;可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成;如图甲所示：在图乙中R1＝14 Ω;R2＝9 Ω..当只闭合S1时;电流表读数I1＝0.2 A；当只闭合S2时;电流表读数I2＝0.3 A;把电源按图甲中的等效方法处理..求电源的电压U和电阻r..参考答案1答案：A2答案：A 点拨：当开关同时闭合后;电铃被短路;所以不响..3答案：B 点拨：V1测总电压;V2测R2两端的电压;根据串联电路的分压规律;电压与电阻成正比;所以选B..4答案：C 点拨：由题图可得;通过R1与R2的总电流是0.8 A;通过R1的电流是0.3 A;所以通过R2的电流是0.5 A;因为在并联电路中;电流与电阻成反比;所以电阻之比为5∶3..5答案：C6答案：D 点拨：从题图中可以看出;甲的电阻是5 Ω;乙的电阻是10 Ω;所以D错..当乙两端的电压是1 V时;通过乙的电流是0.1 A；当两导体并联接在3 V的电源上时;通过甲的电流是0.6 A;通过乙的电流是0.3 A;所以总电流是0.9 A；在电阻一定的情况下;通过导体的电流与其两端的电压成正比;所以A、B、C均正确..7答案：B 点拨：当两个开关都闭合时;发生电源短路;所以电流表可能被烧坏..8答案：D 点拨：由题图可知;R1与R2串联;当滑片P向右移动时;整个电路电阻变大;所以电流表示数变小;电压表V1测R1两端的电压;所以会变小;则滑动变阻器两端的电压即V2的示数会变大..9答案：D 点拨：由题图可知;电压表V的示数要大于V1的示数;所以V的量程肯定要比V1大;即电压表V的示数是6 V;而V1的示数是2.4 V;所以电阻R两端的电压是3.6 V;则电路中的电流I＝U/R＝3.6 V/6 Ω＝0.6 A..10答案：C 点拨：当滑动变阻器连入电路的电阻变大时;电路电流变小;灯两端的电压也变小;但不会为零;所以选C..11答案：4012答案：20点拨：通过电阻R1的电流是0.3 A;所以电源电压U＝IR1＝0.3 A×10Ω＝3 V;通过电阻R2的电流为0.45 A－0.3 A＝0.15 A;所以R2＝U/I2＝3 V/0.15 A＝20 Ω..13答案：20 变小不变点拨：R1与R2并联;电流表A2测通过R1的电流;A1测总电流;所以A2示数是0.3 A;所以R1＝U/I＝6 V/0.3 A＝20 Ω;当滑片向右移动时;通过R2的电流减小;所以总电流减小;A2测通过R1的电流;其大小不变..14答案：1∶2点拨：S断开时;电流表测通过R1的电流;当S闭合时;电流表测两个支路的总电流;因两个支路电流相同;所以I1∶I2＝1∶2..15答案：20 6点拨：当滑片在最左端时;电路电压U＝I左R0;当滑片在最右端时;电路电压U＝I右R0＋R;所以I左R0＝I右R0＋R;解得R0＝20 Ω;U＝6 V..16答案：0.3 12点拨：因串联电路电流相同;所以最大电流为0.3 A;最大电压U＝IR＝0.3 A×40Ω＝12 V..17答案：电压一定时;通过导体的电流与导体的电阻成反比 2.5点拨：由图乙可知;电阻两端的电压保持2.5 V不变..18答案：1如图所示2滑动变阻器的滑片移到阻值最大一端3电阻处出现断路4变大在更换电阻之前没有断开开关5当电压不变时;电流与电阻成反比19答案：1控制变量2B 3改变电阻两端的电压和保护电路4导体中的电流;跟导体两端的电压成正比;跟导体的电阻成反比点拨：2电阻不变时;电流与电压成正比;所以是图B；4写结论时要全面;既有电流与电压的关系;又有电流与电阻的关系..20答案：解：U1＝U－U2＝8 V－5 V＝3 V通过R1的电流I1＝113V 12U R =Ω＝0.25 A;I2＝I1R2＝225V 0.25AUI=＝20 Ω故R2的阻值为20 Ω..21答案：解：由题意可得：U＝I1R1＋r＝I2R2＋r代入数据可得：0．2 A×14 Ω＋r＝0.3 A×9 Ω＋r解得：r＝1 Ω将r＝1 Ω代入U＝I2R2＋r可得U＝3 V..点拨：电源电阻为r;由题意可知;当S1闭合时;电阻R1与r串联;电源电压U＝I1R1＋r；当S2闭合时;电阻R2与r串联;电源电压U＝I2R2＋r;由于电源电压不变;所以I1R1＋r＝I2R2＋r;列方程可解得此题..。

九年级物理上册《欧姆定律》单元测试卷(附答案)一、选择题(每题3分，共24分)1. 关于欧姆定律，下列说法中正确的是( )A．通过导体的电流跟该导体的电阻成正比，跟该导体两端的电压成反比B．当电压一定时，导体的电阻跟通过导体的电流成反比C．当通过导体的电流一定时，导体的电阻跟该导体两端的电压成正比D．当电阻一定时，通过导体的电流跟它两端的电压成正比2．如图所示，电源两端电压为3 V，R1＝5 Ω。

闭合开关S，电流表示数为0.1 A，下列说法正确的是( )A．通过R1的电流为0.6 AB．R2的电阻为25 ΩC．R2两端的电压为3 VD．R1两端的电压为2.5 V3．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向左滑动的过程中，下列判断正确的是( )A．电压表示数变小B．灯泡变亮C．电流表示数变小D．电压表的示数与电流表的示数的比值变小4．如图所示，图甲是某款电子秤的外观图，图乙是它的原理图，表盘是由电压表改装而成的，下列判断正确的是( )A．物体质量越大，电子秤示数越大，电路中电流不变B．物体质量越大，电子秤示数越小，电路中电流不变C．物体质量越大，电子秤示数越大，电路中电流越大D．物体质量越大，电子秤示数越小，电路中电流越大5．如图是利用数字化电压—电流传感器测量电阻后绘出的不同电阻的U－I图像。

由图可知，以下判断正确的是( )A．R1＜R2＜R3B．R1＞R2＞R3C．R1＝R2＝R3D．无法比较R1、R2、R3大小6．如图所示电源电压不变，当开关S1闭合、S2断开时，电流表的示数为0.4 A；当S1和S2都闭合时，电流表的示数为1.6 A，则电阻R1与R2的比值为( ) A．1∶2 B．2∶1 C．1∶3 D．3∶17．如图所示，电源电压恒定。

当开关S1、S2闭合，甲、乙两表均为电压表时，两表示数之比U甲∶U乙＝5∶1；当开关S1闭合、S2断开，甲、乙两表均为电流表时，两表的示数之比为( )A．5∶4 B．3∶5 C．4∶5 D．4∶18．以下四种电路，电源电压不变且未知，R0是已知阻值的定值电阻，在不拆改电路的情况下，不能测出未知电阻R x阻值的电路是( )二、填空题(每空2分，共22分)9．有一个标有“2.5 V 0.3 A”字样的小灯泡，计算得到它的灯丝电阻是________Ω(结果保留一位小数)；但用欧姆表(测量电阻的仪表)测得的结果是2.5 Ω。

《欧姆定律》检测试题（含多类型）一．选择题（共13小题，每题2分，共26分）1．如图所示的电路中，电阻R1=2Ω，R2=1Ω，电压U保持不变，当开关S断开时，电流表A的示数为I；当开关S闭合时，电流表A的示数为I′，则I与I′的比值为（ C ）A．1：2 B．2：1 C．2：3 D．3：2 2．小明同学为了探究电流跟电阻的关系，在如图所示的情况下，将A、B两点间10Ω的电阻更换为20Ω的电阻，闭合开关后，下一步的操作应当是（ B ）A．记录电流表和电压表的示数B．将滑动变阻器滑片向右移动C．将滑动变阻器滑片向左移动D．适当增加电池的节数3．关于公式R=下列说法中正确的是（ D ）A．导体两端电压越大电阻越大 B．导体内的电流越大电阻越小C．R与U成正比与I成反比D．R的值不是由U和I决定的4．如图所示为电流与电压的关系图象由此可以判断（ C ）A．R甲=R乙B．R甲＜R乙C．R甲＞R乙D．无法比较5．如图所示的是握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，AB间有可收缩的导线，R0为保护电阻，电压表可显示压力的大小．则当握力F增加时电压表的示数将（ A ）变大 B．变小C．不变 D．无法确定6．下图是一种自动测定油箱内油面高度的装置．R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当滑动变阻器的金属滑片上移时（ A ）A．电路中的电流减小，油箱油面降低B．电路中的电流减小，油箱油面升高C．电路中的电流增大，油箱油面降低D．电路中的电流增大，油箱油面升高7．电工师傅修理电器时，急需一只阻值为8Ω的电阻，但手边只有阻值为2Ω、5Ω、10Ω和40Ω的电阻各一只，下列做法能帮助他解决这一问题的是（ D ）A．将2Ω的电阻和5Ω的电阻串联B．将2Ω的电阻和10Ω的电阻串联C．将5Ω的电阻和40Ω的电阻并联D．将10Ω的电阻和40Ω的电阻并联8．如图所示，电阻R1=40Ω，R2的阻值范围为0～20Ω，电源电压是6V，且保持不变，移动滑动变阻器滑片P的位置，则电压表示数的变化范围是（ B ）A．0～6 V B．4～6 VC．2～4 V D．2～6 V9．如图所示电路中，闭合开关S，灯泡发光，电路正常．若将电压表与电流表交换位置，电路可能出现的情况是（ B ）A．电流表、电压表被烧毁B．电压表示数接近电源电压C．灯泡正常发光D．电流表有示数10．如图所示的电路，电源电压为6V且保持不变，R=10Ω，当闭合开关S，电压表的示数为2V．以下判断正确的是（ D ）通过电阻R的电流是B．电阻R两端的电压是2VC．通过灯泡L的电流是D．灯泡L两端的电压是2V11．在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示．由图中信息可知（ B ）A．A导体的电阻为10ΩB．B导体的电阻为10ΩC．A导体两端电压为3V时，通过A导体的电流为D．B导体两端电压为3V时，通过B导体的电流为12．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及通过它们的电流的大小关系正确的是（ A ）A．U AB＞U BC，I AB=I BC B．U AB＜U BC，I AB=I BCC．U AB＞U BC，I AB＜I BC D．U AB=U BC，I AB＜I BC13．电阻R已知，根据图中电表的读数来求出Rx的阻值，其中不能实现的图是（ C ）A．B．C．D．二．填空题（共11小题，每空1分，共21分）14．如图所示反映的是电阻串、并联规律的示意图，其中甲（选填“甲”或“乙”）图能够反映电阻并联规律．乙图表示的含义是串联电路的总电阻等于各串联的电阻之和．15．如图的电路中，R1：R2=3：5，那么通过R1和R2的电流之比I1：I2= 1:1 ，电压表V1和V2的示数之比U1：U2= 3:8 ．16．如图所示，AB两端电压恒为U，三个电阻R1、R2、R3的阻值均为12Ω，某同学误将一只电流表并联在了电阻R3的两端，结果发现电流表的示数为，据此可以推知AB两端电压U= 12 V．17．如图所示，电源电压不变，R1=50Ω，R2=25Ω．若甲、乙都是电压表，则当S1、S2都闭合时U甲：U乙= 3:1 ；若甲、乙都是电流表，则当S1闭合、S2断开时，I甲：I乙= 2:3 ．18．电阻为12Ω的电铃，正常工作时的电压为6V，现只有一个8V的电源，要使它正常工作，要给它串联一个 4 Ω的电阻．19．如图所示，电源电压恒为6V，R1的阻值为8Ω，R2两端的电压为4V，则通过b点的电流为 A，R2的阻值为 16 Ω．20．如图是灯泡L和电阻R中电流随电压变化的图象．由图象可知，电阻R的阻值为20 Ω．若将它们并联接在电压为2V的电源两端，电路中的总电流为A．21．两只定值电阻，甲标有“10Ω 1A”，乙标有“15Ω”，把它们串联在同一电路中，总电阻是25 Ω；电路中允许通过的最大电流为A；电路两端允许加的最大电压为15 V．22．如图，电源电压为6V，闭合开关S后，发现两灯均不亮，仔细检查发现灯泡L的灯丝断了，其它部分均正常．这时若用电压表测a、b两点间的电压，示2数为0 V，测b、c两点间的电压，示数为 6 V．23．王明在修理电子玩具时，需要用一个75Ω的电阻，现手边有阻值为300Ω、100Ω、60Ω、35Ω及15Ω的电阻各一个，他可以选择其中 15 Ω和 60 Ω的两个电阻串联来获得．的阻值．已知电24．用图所示的电路可以测定未知电阻RX源电压恒定，当单刀双掷开关s接a时，电流表的示数为安；当S接b时，调节电阻箱R的旋盘，直到电流表示数又为安为止，读取电阻箱的电阻值为60欧．由此可知，RX的阻值为60 欧．三．作图题（共2小题）25．如图所示，它是“测量小灯泡电阻”实验的电路连接实物图，请画出它的电路图．26．如图所示，一个黑箱内有由几个相同阻值的电阻R组成的电路，箱外有四个接线柱．已知1、2间的电阻是1、3和2、4间电阻的2倍，而3、4间没有明显的电阻，请画出盒内最简单的一种电路图．四．实验探究题（共3小题,7+6+6=19分）27．（7分）在“探究导体的电流跟电阻的关系”实验中，老师提供的器材有：电源（电压恒为），电流表、电压表和开关各一个，四个定值电阻（10Ω、15Ω、20Ω、30Ω），两个滑动变阻器（规格分别是“5Ω，2A”、“20Ω，1A”），导线若干．（1）请用笔画线表示导线，在图（甲）中将实验电路图连接完整．（2）在连接电路时，要求先将开关断开、滑动变阻器分别处于阻值最大的位置．（3）实验时，先在ab间接接入10Ω电阻，移动滑P，使电压表示数为3V，并记录相应的电流值；再改接l5Ω的电阻，此时滑片P应向 c （选填“c”或“d”）端移动，这样移动滑片的目的是：使定值电阻两端电压保持3V不变．（4）本实验需在ab间先后接入上述四个定值电阻，为完成整个实验，应该选取规格为20Ω，1A 的滑动变阻器．（5）通过实验获救数据，得到如图（乙）所示导体的电流I随电阻R变化的图象，由图象可得出结论：电压一定时，通过导体的电流与导体的电阻成反比．28.（6分）我区某校九年级物理学习小组在实验室做“测量定值电阻阻值”的实验，实验电路如图所示．（1）请用笔画线代替导线，将图中实物连接完整；（2）闭合开关前，滑动变阻器的滑片P应移到 B 端（选填“A”或“B”）；（3）小组同学在连线时，不小心将线连错了，开关闭合后，移动滑动变阻器的滑片P时，发现电流表示数变大，电压表示数却变小，产生这一现象的原因是电压表与滑动变阻器并联．（4）纠正错误后，移动滑动变阻器的滑片P，使电压表的示数为3V时，电流表的示数如图所示，则该定值电阻阻值为10 Ω．他们认为这个结果就是定值电阻的准确阻值，后来物理老师告诉他们这是不合理的，理由是没有多次测量求平均值．（5）小组同学做完该实验后，又思考该电路还能用来研究电流与电压的关系．（写出一条即可）29．（6分）在探究“通过导体中的电流与电压、电阻的关系”的活动中，小明同学画出的电路图如图1所示．（1）请将图2所示的实物连接成实验电路．（2）连接电路时，开关应断开，变阻器的滑片P应置于 B 端．（填“A”或“B”）（3）小明接通电路后，发现电流表指针不偏转，电压表指针有明显的偏转，调节变阻器的滑片时也没有任何的变化．你认为电路中的故障是电阻R短路．（4）排除故障后，小明首先研究导体中的电流与电压的关系，那么他应该控制保持不变；随后他又研究电流与电阻的关系，他控制电阻两端的电压为2V进行实验，第一次进行很顺利，第二次换上一个新的电阻后，无论怎样移动变阻器的滑片P，电压表的示数总是大于2V．出现这一现象的原因可能是（1条即可）滑动变阻器阻值太小．五．计算题（共3小题,6+6+8=20分）30．（6分）小林用一个电流表和一个阻值为10Ω的电阻R0来测某未知电阻Rx的阻值，设计了如图所示的电路，在只闭合S的情况下，电流表的示数为；再同时闭合S、S1时，电流表的示数为，电源电压不变，求：（1）电源电压；（2）电阻Rx的阻值．31．（6分）如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω．当开关S闭合时，电压表示数为 3V．求：（1）电流表的示数 I；（2）电源两端的电压 U．32．（8分）如图所示，R1=20Ω，R2=40Ω，电源电压保持不变．（1）当开关S1、S2都闭合时，电流表A1的示数是，电源电压是多少？（2）当开关S1、S2都断开时，电流表A2的示数是，灯的电阻是多少？参考答案一．选择题（共13小题）1．C；2．B；3．D；4．C；5．A；6．A；7．D；8．B；9．B；10．D；11．B；12．A；13．C；二．填空题（共11小题）14．甲；乙；15．1：1；3：8；16．12；17．3：1；2：3；18．串；4；19．；16；20．20；；21．25；；15；22．0；6；23．15；60；串；24．60；三．作图题（共2小题）25．；26．；四．实验探究题（共2小题）27．断开；阻值最大；c；使定值电阻两端的电压保持3V不变；“20Ω，1A”；电压一定时，通过导体的电流与导体的电阻成反比；28．B；电压表与滑动变阻器并联了；10；不合理，没有多次测量取平均值；电流与电压的关系（或测量电阻的功率）；29．断开；B；电阻R断路；电阻；滑动变阻器阻值太小；33．并；2；4；；五．计算题（共3小题）30．；31．；32。

欧姆定律单元测试题(含答案)经典一、欧姆定律选择题1．如图所示的电路.电源电压保持不变.R1=10Ω.闭合开关S，滑动变阻器滑片P在最右端时.电流表的示散为0.25A；把滑片P移到中点时.电流表的示教为0.4A。

则下列选项正确的是（）A. 滑片P在最右端时.通过R1、R2的电流之比为5：8B. 滑片P在最右端时，R1、R2两端电压之比为3：1C. 滑动变阻器的最大阻值为40ΩD. 电源电压为10V【答案】 D【解析】【解答】闭合开关S，滑动变阻器滑片P在最右端时，定值电阻R1和变阻器R2串联，根据U总=I总R总得到：U总=0.25A×（10Ω+R2）①；当滑片P移到中点时，定值电阻R1和变阻器R2串联，根据U总=I总R总得到：U总=0.4A×（10Ω+ R2）②；解得：R2=30Ω，U总=10V，故C错误，D正确；滑片P在最右端时，定值电阻R1和变阻器R2串联；因为串联电路各处电流都相等，所以通过R1、R2的电流之比为 1：1，故A错误；串联电路中，电压与电阻成正比，那么R1、R2两端电压之比：U1：U2=R1：R2=10Ω：30Ω=1：3，故B错误。

故选D。

【分析】（1）闭合开关S，滑动变阻器滑片P在最右端时，定值电阻R1和变阻器R2串联；当滑片P移到中点时，定值电阻R1和变阻器R2串联；根据U总=I总R总列出方程组，然后计算得到变阻器的最大阻值和电源电压；（2）串联电路中各处电流都相等；（3）串联电路中，电压与电阻成正比。

2．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）A. 灯泡L正常发光时，电压表的示数为6VB. 当电流表示数为0.4A时，电压表的示数为9VC. 灯泡L的电阻值随电压表的示数的增大而增大D. 为了保证电路安全，整个电路消耗的最大功率为10W【答案】 B【解析】【解答】解：A、灯泡正常发光时的电压U L=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数：U R=U﹣U L=10V﹣6V=4V，故A错误；B、由图象可知，当I=0.4A时，U L=1V，所以U R=U﹣U L=10V﹣1V=9V．故B正确；C、灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小．故C错误；D、由图象可知，当灯泡正常发光（U L=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率P max=UI max=10V×0.6A=6W．故D错误．故选B．【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流；（1）灯泡正常发光时的电压和额定电压相等，根据欧姆定律求出电压表的示数；（2）根据图象读出当电流表示数为0.4A时，灯泡两端的电压，根据电阻的串联特点求出电压表的示数；（3）灯泡两端的电压越大时，实际功率越大，温度越高，电阻的越大，根据串联电路的电压特点可知电压表示数增大时灯泡两端的电压变化，进一步得出灯泡电阻与电压表示数之间的关系；（4）根据图象可知灯泡正常工作时的额定电流，并与电流表的量程相比较得出电路的最大电流，即可判断灯泡是否能正常工作；根据P=UI求出电路消耗的最大电功率．3．我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（）A. 当酒精浓度减小时，R的阻值减少B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C. 当酒精浓度增大时，电压表的示数变大D. 当酒精浓度增大时，电流表的示数变小【答案】 C【解析】【解答】解：根据图象可知酒精气体的浓度越小传感器的电阻越大，故A错误；由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故B错误；由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大；故C 正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故D错误．故选C．【分析】由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；根据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化，再由串联电路的电压特点可知传感器两端的电压变化．4．图是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻R M发生变化，导致电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（）A. M的电阻R M变大B. 电路消耗的总功率变大C. 电压表与电流表的示数乘积不变D. 电压表与电流表的示数之比变大【答案】B【解析】【解答】解：由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．由题意可知，M接触药液后，警报器报警，电压表V的示数增大，由I= 的变形式U=IR可知，电压表示数增大时，电路中的电流变大，即电流表的示数变大，则电压表与电流表的乘积变大，故C错误；由P=UI可知，电源电压不变时，电路消耗的总功率变大，故B正确；由R= 可知，电路中的总电阻变小，因串联电路中总电阻等于各分电压之和，所以，M的电阻R M变小，故A错误；由R= 可知，电压表V与电流表A的比值等于定值电阻R的阻值，则电压表与电流表的比值不变，故D错误．故选B．【分析】由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．根据题意可知，M接触药液后，警报器报警，电压表V的示数增大，根据欧姆定律可知电路中电流的变化，进一步可知电压表V与电流表A的乘积变化；根据P=UI可知电路消耗总功率的变化，根据欧姆定律可知电路中总电阻的变化，根据电阻的串联可知M的电阻变化；根据欧姆定律结合定值电阻的阻值可知电压表V与电流表A的比值变化．5．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．6．如图所示的电路中,电源电压不变,开关s闭合,滑片P移动到b点时,R1消耗的功率为P1;滑片P移到小中点时,R1消耗的功率为 =2:9,滑片P在b点和在中点时，R2消耗的功率之比为（）A. 1:2B. 2:5C. 2:9D. 4:9【答案】D【解析】【解答】设滑片P移到变阻器b点和中点时电路中的电流分别为I1、I2；已知P1:P′1＝2:9,由P＝I2R可得：，设滑动变阻器R2的最大阻值为R，滑片P在中点和在b端时,R2消耗的功率之比： × ，故答案为：D.【分析】根据电路图可知,电阻R1与变阻器R2串联,电压表测量R1两端电压，电流表测量电路中的电流，结合电功率的计算方法P=I2R即可求得比值.7．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S 后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则下列判断错误的是（）A. 电源的电压为6VB. 电路的最大总功率为3.6WC. R2的电功率一直变大D. 图乙中D点是滑片位于中点时的状态【答案】 C【解析】【解答】 A、由于U-I图线可知，当滑片从a端移动到b端，滑动变阻器两端的电压增大了4V，定值电阻两端的电压减小了4V，电流也减小了0.4A，. 电源电压，不合题意；B、当电流为0.6A时，电路的最大功率为，不合题意 ;C、滑动变阻器全部接入分得4V电压，是电阻的2倍，根据串联分压，最大阻值是定值电阻的2倍. 当滑片处在中点，接入电路的阻值和定值电阻相等，分得电压应该是3V，符合题意；D、电阻 , 在D点时，它的阻值，所以，图中D点滑片位于中点，不合题意 .故答案为：C .【分析】A、从图乙读出定值电阻电压和电流的变化量，根据欧姆定律的变形公式计算电阻出定值电阻R1的阻值，再利用欧姆定律的变形公式U＝IR计算电源电压；B、根据电源电压和电路中的最大电流，利用公式P＝UI计算电路的最大功率；C、根据串联分压的原理分析R2阻值的变化情况；D、利用欧姆定律的变形公式计算出R2的最大阻值，再计算滑片在D点时的阻值，比较得出结论 .8．图甲是某电子秤的原理示意图，R1的阻值为100 Ω，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系如图乙所示，电源电压为6 V保持不变，则（）A. R2的阻值变化范围为0~1000 ΩB. 电路中电流的变化范围为0.1 A~0.6 AC. 电路中电流为0.02 A时，托盘内物体的质量为600 gD. 托盘内物体质量为400 g 时，电流表的示数为0.01 A沿此线折叠【答案】C【解析】【解答】A. 由图乙可知,压敏电阻R2的阻值变化范围为0∼500Ω，A不符合题意；B. 当托盘内物体的质量为零时,压敏电阻R2＝500Ω，则电路总电阻：R＝R1+R2＝100Ω+500Ω＝600Ω，此时电路中的电流：I＝＝0.01A，当托盘内物体的质量为1000g时,压敏电阻阻值是0Ω，则电路总电阻：R′＝R1+R′2＝100Ω+0Ω＝100Ω，此时电路中的电流：I′＝＝0.06A，所以，电路中电流的变化范围为0.01A∼0.06A，B不符合题意；C. 当电路中电流I1＝0.02A时，电路总电阻：R总＝＝300Ω，则压敏电阻R2的阻值：R2＝R总−R1＝300Ω−100Ω＝200Ω，由图乙可知,当R2＝200Ω时，托盘内物体的质量为600g，C符合题意；D. 当托盘内物体质量为400g时,由图乙可知,R2″＝300Ω时，则电路总电阻：R′总＝R1+R2″＝100Ω+300Ω＝400Ω，此时电路中的电流：I2＝＝0.015A，D不符合题意。

第十七章：欧姆定律 章末综合检测（基础卷）物 理（考试时间：90分钟 试卷满分：100分）第Ⅰ卷 选择题（共32分）一、单项选择题（本题共16小题，每小题2分，共32分。

在每小题给出的四个选项中，只有一项是符合题目要求的。

）1．（23-24九年级上·湖北武汉·月考）关于电流、电压和电阻之间的关系，下列说法正确的是（ ）A ．公式U R I =表明，导体的电阻R 跟它两端的电压成正比，跟电流成反比 B ．公式U I R=表明，导体中的电流I 跟它两端的电压成正比，跟电阻成反比 C ．公式U IR =表明，导体两端的电压U 跟电流成正比D ．公式U IR =表明，导体两端的电压U 跟电阻成正比2．（22-23九年级上·黑龙江齐齐哈尔·月考）在“探究电流与电压关系”的实验中，分别用R 1、R 2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U I -关系图像，从图中可以看出R 1与R 2的大小关系是（ ）A ．R 1>R 2B ．R 1=R 2C ．12R R <D ．无法确定3．（23-24九年级上·宁夏银川·期末）张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理做出了如图所示的图像，根据图像，下列说法错误的是（ ）A ．通过导体A 的电流与其两端的电压成正比B．导体A的电阻大于导体B的电阻C．当在导体B的两端加上1 V的电压时，通过导体B的电流为0.1AD．将A、B两导体并联后接到电压为3 V的电源上时，干路中的电流为0.9A4．（23-24九年级上·山西朔州·月考）某用电器的电阻是100Ω，正常工作时通过的电流为0.2A，接入电压为48V的电路里，必须（）A．串联一个80Ω的电阻B．并联一个80Ω的电阻C．串联一个140Ω的电阻D．并联一个140Ω的电阻5．（24-25九年级上·山东淄博·月考）如图所示，电源电压为3V，闭合开关后，电流表A1的示数为0.6A，电流表A2的示数为0.2A，则下列说法正确的是（）A．R1=5ΩB．R2=15ΩC．I2=0.4A D．I2=0.8A6．（24-25九年级上·山东淄博·月考）如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电压表示数之比为4：3。

九年级物理全一册《第十七章欧姆定律》单元检测卷-附含答案一、选择题。

（16题）1、某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I-R 图像，下列结论与图像相符的是（）A．电阻一定时，电流随着电压的增大而增大B．电阻一定时，电压随着电流的增大而增大C．电压一定时，电流随着电阻的增大而减小D．电压一定时，电阻随着电流的增大而减小2、小军采用如图的电路，研究“通过某导体的电流与它的电阻关系”，他分别用5Ω和10Ω的电阻做两次实验，当完成第一次实验后，小军将A、B两点间的电阻R由5Ω更换为10Ω，闭合开关后，滑动变阻器应该（）A、保持变阻器滑片不动B．将变阻器滑片向右移动C．将变阻器滑片向左移动D．更换阻值更大的滑动变阻器3、在一段定值电阻的两端加一可变电压U，以下说法中正确的是（）A．由R＝可知，R与U成正比B．不管U如何变化，U与I的比值不变C．由I＝可知，I与U成反比D．由R＝可知，R与U成反比4、关于欧姆定律，下列说法正确的是（）A．电阻越大，电流越小B．电压越大，电流越大C．电压为零，电阻也为零D．电阻一定时，电压越大，电流越大5、以下是对欧姆定律表达式的几种理解，其中正确的是（）A．由I＝可得R＝，表示在通过导体电流一定时，R跟导体两端电压成正比B．由I＝可得R＝，表示在导体两端电压一定时，R跟通过导体的电流成反比C．I＝表示在导体电阻一定时，通过导体的电流跟导体两端电压成正比D．I＝表示在导体两端电压一定时，通过导体的电流跟导体电阻成正比6、某同学利用下图所示的电路做“伏安法测电阻”的实验，已知电源电压恒为6 V，滑动变阻器标有“20 Ω，1 A”字样，实验中该同学填写的实验数据如下表所示．①该同学测得此电阻的阻值约为10 Ω；①序号“3”的实验中，滑动变阻器与待测电阻的阻值之比为1:2；①序号“1”和“4”的实验数据表明待测电阻R，不是定值电阻；①仅用该同学的实验器材就能探究电流与电压的关系．上述关于实验的几种说法中正确的是A．①①B．①①C．①①①D．①①7、在测量电阻的实验中，老师要求同学们用量程为“0～3 V”的电压表，电压恒为6 V的电源，及其他符合实验要求的器材，测出标有“3.8 V”字样的小灯泡正常发光时的电阻，下图是同学们设计的实验电路图，其中合理的是（）8、下列几组电阻串联后，总电阻最小的一组是（）A．30欧和15欧B．20欧和15欧C．10欧和15欧D．5欧和15欧9、如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。

人教版九年级物理全一册《第十七章欧姆定律》单元检测卷带答案一、单选题1．最先通过实验研究，并正确归纳得出了电流与电压和电阻的关系的科学家是（）A．牛顿B．欧姆C．伏特D．爱因斯坦2．如图，电源的电压不变。

闭合开关后，当滑动变阻器的滑片P向左滑动时（）A．电压表的示数不变，电流表的示数增大B．电压表的示数减小，电流表的示数减小C．两表的示数都减小D．两表的示数都不变3．如图所示，在“探究电流与电阻的关系”时，电源电压恒为4.5V，R1选用5Ω、10Ω、20Ω的电阻，滑动变阻器R2规格为“25Ω,0.5A”，电压表量程为0~3V，电流表量程为0~0.6A。

下列说法正确的是（）A．实验中可保持R1两端电压为3VB．调节滑动变阻器的过程中，应观察电流表的示数C．将R1由10Ω换成20Ω，正确操作后电流表示数变大D．将R1由10Ω换成20Ω，应将滑动变阻器的滑片适当向右移动4．在如图所示的实验电路中，电源电压为5V，闭合开关S，电压表示数为1V，则（）A．电压表的量程应选0～3VB．通过灯泡L1的电流比L2的电流大C．灯泡L1两端的电压是4VD．灯泡L1和L2的电阻之比是4:15．下列有关欧姆定律的说法中错误的是（）A．对同一导体，通过导体的电流跟导体两端的电压成正比B．在电压不变时，导体的电阻越大，通过导体的电流越小C．在电压相同时，导体的电阻跟通过导体的电流成反比D．用不同的定值电阻研究电流和电压的关系，得到的结论都一样6．在如图所示电路中，闭合开关，当滑动变阻器的滑片向右移动时，电压表、电流表示数的变化情况是（）A．电压表的示数变大，电流表的示数变小B．电压表的示数变小，电流表的示数变大C．电压表、电流表的示数均变大D．电压表、电流表的示数均变小7．在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，下列说法正确的是A．导体乙的电阻是导体甲阻值的2倍B．当在导体甲的两端加1.5V的电压时，通过导体甲的电流为0.45AC．将甲、乙两导体串联后接到电压为2V的电源上时，通过两导体的电流为0.1AD ．将甲、乙两导体并联后接到电压为2V 的电源上时，干路的电流为0.5A8．如图甲所示是定值电阻R 和小灯泡L 的I -U 关系图像，子轩同学将这个电阻和小灯泡连接到如图乙所示的电路中，闭合开关，调节滑动变阻器的滑片P 到图乙所示位置，此时电压表示数为6V ，下列选项中错误的是（ ）A ．定值电阻R 的阻值为20ΩB ．此时灯丝的电阻值大于12ΩC ．电源电压大于8VD ．此时小灯泡与定值电阻两端的电压之比为1：3二、填空题9．当一个定值电阻两端的电压由8V 变为10V 时，通过电阻的电流增加了0.1A ，该电阻的阻值为 Ω；现有两个电阻1R 、2R 并联，通过它们的电流之比为121:3I I =:，则12:R R = ，若将1R 、2R 串联，则它们两端的电压之比为12:U U = 。

第七章《欧姆定律》单元检测题（时间：90分钟 满分：100分）班级： 姓名： 得分：一、填空题（每空1分，共10分）1、一个导体两端电压为6V 时，通过导体的电流是0.3A ，导体的电阻是 ，导体两端电压为3V 时，通过导体的电流是 A ，导体两端电压为0时，导体的电阻是 ，通过导体的电流是 A 。

2、已知R 1=6 ，R 2=4 ，则这两个电阻串联后的总电阻是 ，并联后的总电阻是 。

3、电阻R 1、R 2串联在电路中，它们两端的电压分别用U 1、U 2表示，通 过它们的电流分别用I 1、I 2表示，已知，R 1＞R 2，则I 1 I 2，U 1 U 2。

（均选填“＞”“＜”或“＝”）4、如图7—1所示电路，R 1=2 ，R 2=4 ，电源电压6V ，闭合并关S ，通过R 1的电流为 A ，电压表示数是 V 。

二、选择题（每小题3分，共45分）1、在温度一定时，要使一段铜丝的电阻变大，下列措施可行的是（ ）A 、将铜丝对折后使用B 、使通过铜丝电流变小C 、将铜丝去掉一段D 、将铜丝均匀拉长2、关于公式 ，下列说法中正确的是（ ） Ａ、导体电阻的大小由电压决定Ｂ、导体电阻的大小由电压、电流共同决定Ｃ、导体电阻，可以用导体两端电压与通过导体电流的比值表示Ｄ、导体中电流为零时，导体电阻是零３、如图７—２所示滑动变阻器，将其接入电路，使滑片Ｐ向Ｂ滑动时，要使连入的电阻变大，应选择的接线柱是（ ）Ａ、Ｃ和Ａ Ｂ、Ｃ和ＢC 、D 和B D 、A 和B4、R 1和R 2是阻值大小不同的两个电阻，且R 1＜R 2按图7—3所示的四种方法连接，先后分别接在同一电源两极，则电路中总电流最大的是（ ）5、如图7—4所示电路，电流表示数为I ，电压表示数为U ，则（ ）Ａ、Ｕ＝０时，Ｒ＝０ B 、U 变大时， 变大 C 、I 变大时， 变小 D 、U 变大时， 不变 ΩΩΩΩΩΩΩΩI U R =I U I U U6、如图7—5所示电路中，电阻R 1是10 ，电阻R 2是20 ，电源电压6V ，电流表、电压表接线如图4所示，某同学将电阻R 2取下，换另一个5 的电阻接在原来R 2处，闭合开关S ，电路可能出现的现象是（ ）Ａ、电流表超过量程，电压表示数与原来相同Ｂ、电压表超过量程，电流表示数与原来相同Ｃ、电流表、电压表都超过量程Ｄ、电流表示数变大，但不超过量程，电压表超过量程７、如图７—６所示电路，R 1=10 ，R 2=5 ，开关S 断开时，电流表示数为0.6A ，开关S 闭合后，电流表示数为（ ）A 、0.6AB 、1.1AC 、1.8AD 、0.4A8、如图7—7所示电路，电压表V 1和V 2完全相同，都有3V 和15V 两个量程，闭合开关S 后，发现两个电压表指针偏转的角度相同，则（ ）A 、R 1：R 2=1：4B 、R 1：R 2=：4：1C 、R 1：R 2=1：5D 、R 1：R 2=5：19、如图7—8所示电路，闭合开关S ，灯发光，电路正常，若将电压表与电流表交换位置后，电路不可能出现的情况是（ ）A 、电流表、电压表被烧毁B 、电压表示数接近电源电压C 、灯不发光D 、电流表示数接近零10、如图7—9所示，将变阻器的B 、D 接线柱接在电路1、2两点间，滑片P 在中点和向右滑到某位置时，电流表先后示数如图7—10甲、乙所示，则下列判断正确的是（ ）A 、电流表甲的示数为2.4A ，电流表乙的示数为0.24A ，灯变暗B 、电流表甲的示数为0.48A ，电流表乙的示数为1.2A ，灯变亮C 、变阻器连入电路的电阻变小，灯变暗D 、变阻器连入电路的电阻变大，灯变亮ΩΩΩΩΩ11、生活中，我们会看到家里的白炽灯往往在开灯时亮一下即被烧毁。

第五章 欧姆定律 单元测试卷（满分：100分 考试时间：45分钟）班级：______________ 姓名：_______________ 成绩: ________________ 一、选择题（每小题3分，共36分）1、如下图的四个电路中电源电压相同，R 1＜R 2，则电表示数由小到大的顺序是（ ）A 、甲乙丙丁B 、丁丙乙甲C 、丁甲乙丙D 、丙乙甲丁2、根据欧姆定律I ＝U ／R 可变形得到R ＝U ／I ，对此公式下列说法正确的是（ ） A 、导体电阻的大小跟导体两端的电压成正比 B 、导体电阻的大小跟导体中的电流成反比C 、当导体两端的电压为零时，导体的电阻也为零D 、导体电阻的大小跟导体两端的电压和通过的导体的电流无关 3A B 、导体电阻一定时，通过导体的电流跟导体两端的电压成正比C 、导体两端的电压一定时，导体的电阻跟通过导体的电流成反比D 、导体两端的电压一定时，通过导体的电流跟导体的电阻成反比 4、两定值电阻甲、乙的电流与电压关系图像如图所示，现在将甲和乙并联后接在电压为3V 的电源两端。

下列分析正确的是（ ） A 、甲的电阻是乙的电阻的两倍 B 、甲的电压是乙的电压的两倍 C 、流过甲的电流是流过乙的两倍 D 、流过乙的电流是流过甲的两倍 D 、电流表的示数变小，电压表的示数不变5、如图所示电路中，A 、B 、为两个金属夹，分别在两金属之间接入硬币、铅笔芯、橡皮或塑料尺，闭合开关后观察小灯泡是否发光。

在观察到小灯泡发光时，两金属夹之间接入的可能是（ ）A 、硬币或橡皮B 、铅笔芯或硬币C 、橡皮和塑料尺D 、塑料尺或铅笔芯6、右图为接入闭合电路中阻值不同的两个电阻R 1、R 2的电流随电压变化的I-U 图像，从图中可知 （ ） A 、R 1＞R 2B 、R 1、R 2串联后，总电阻I-U 图线在区域Ⅱ内C 、R 1、R 2并联后，总电阻I-U 图线在区域Ⅲ内D 、R 1、R 2并联后，总电阻I —U 图线在区域Ⅰ内 7、两电阻的阻值分别为2Ω和3Ω，它们串联后的总电阻为（ ） A 、2Ω B 、l Ω C 、3Ω D 、5Ω8、两电阻的阻值分别为2Ω和3Ω，它们并联后的总电阻为（ ） A 、1Ω B 、l.2Ω C 、5/6Ω D 、5Ω9、在如图所示的电路中，电源电压为5V ，L 1、L 2发光时的电阻均为6Ω，小柯应选择两电表的量程分别为（ ） A 、电流表(0～0.6A)、电压表(0～3V) B 、电流表(0～0.6A)、电压表(0～15V) C 、电流表(0～3A)、电压表(0～3V) D 、电流表(0～3A)、电压表(0～15V)10、电源电压不变，闭合开关S ，灯L 1和L 2`都正常发光，一段时间后其中一盏灯突然熄灭，而电流表和电压表的示数都未变化，出现这一现象的原因可能是 （ ） A 、灯L 1断路 B 、灯L 2断路 C 、灯L 1短路 D 、灯 L 2短路11、小虎同学在物理实践活动中，设计了如图所示的四种用电流表或电压表示数反映弹簧所受压力大小的电路，图中R ′是滑动变阻器，R 是定值电阻，电源两极间电压恒定。
