电气绘图试题及答案一、选择题（每题2分，共20分）1. 电气绘图中，表示电流方向的箭头是：A. 指向电流的来源B. 指向电流的去向C. 无方向性D. 根据电流大小确定2. 电气原理图中，通常使用哪种符号表示电阻？A. RB. LC. CD. D3. 在电气接线图中，导线连接点通常使用什么符号表示？A. 圆圈B. 矩形C. 三角形D. 菱形4. 电气控制图中，表示常开触点的符号是：A. 一个圆内有一个点B. 一个圆内没有点C. 一个圆内有一个叉D. 一个圆内有一个斜杠5. 电气图纸中，表示电压的单位通常是：A. VB. AC. ΩD. HZ6. 在电气图纸中，表示电流的单位是：A. VB. AC. ΩD. HZ7. 电气工程中，三相交流电的相序通常是：A. A-B-CB. B-C-AC. C-A-BD. 任意顺序8. 电气图纸中，表示接地的符号是：A. 一个圆内有一个点B. 一个圆内没有点C. 一个圆内有一个叉D. 一个圆内有一个斜杠9. 电气原理图中，表示二极管的符号是：A. 一个三角形B. 一个矩形C. 一个箭头D. 一个圆内有一个点10. 电气图纸中，表示开关的符号通常是：A. 一个圆内有一个点B. 一个圆内没有点C. 一个圆内有一个叉D. 一个矩形答案：1. B2. A3. A4. B5. A6. B7. A8. B9. C10. D二、填空题（每空2分，共20分）1. 电气原理图中，通常用________表示电源。
2. 在电气接线图中，导线的长度和颜色通常用________和________来表示。
3. 电气控制图中，表示常闭触点的符号是一个圆内________。
4. 电气图纸中，表示电流的符号通常是________。
5. 电气工程中，三相交流电的电压通常用________表示。
6. 电气图纸中，表示电阻的符号通常是________。
7. 电气图纸中，表示电容的符号是________。
8. 电气图纸中，表示电感的符号是________。
一、常用文字符号：电箱符号序号名称符号（字母）备注1高压开关柜AH2高压计量柜AM3高压配电柜AA4高压电容柜AJ5低压电力配电箱柜AP6低压照明配电箱柜AL7应急电力配电箱柜APE8应急照明配电箱柜ALE9低压负荷开关箱柜AF10低压电容补偿柜ACC或 ACP11直流配电AD12操作信号箱柜AS13控制屏台箱柜AC14继电保护箱柜AR15计量箱柜AW16励磁箱柜AE17低压漏电断路器箱柜ARC18双电源自动切换箱柜AT19多种电源配电箱柜AM20刀开关箱柜AK21电源插座箱AX22建筑自动化控制器箱ABC23火灾报警控制器箱AFC24设备监控器箱ABC25住户配线箱ADD26信号放大器箱ATF27分配器箱AVP28接线端子箱AXT线路敷设符号序号名称符号（字母）备注一、电线穿线管一般有：1PVC管：PC202焊接钢管：SC203扣压式镀锌薄壁电线管：KBG204紧定式镀锌薄壁电线管：JDG20二、电气设计施工图中常用线路敷设方式：序名称符号名称符号号1沿钢线槽敷设SR沿屋架或跨屋架敷设BE 2沿柱或跨柱敷设CLE沿墙面敷设WE3沿天棚面或顶棚面敷设CE 在能进入人的吊顶内ACE 敷设4暗敷设在梁内BC暗敷设在柱内CLC 5暗敷设在墙内WC暗敷设在顶棚内CC6暗敷设在不能进入的顶棚内ACC暗敷设在地面内FC 7吊顶内敷设 , 要穿金属管SCE三、导线穿管表示序符号名称符号名称号1SC- 焊接钢管CT- 桥架2MT- 电线管PC-PVC塑料硬管3FPC- 阻燃塑料硬管MR- 金属线槽4M- 钢索CP- 金属软管5PR- 塑料线槽RC- 镀锌钢管四、导线敷设方式的表示1DB- 直埋TC- 电缆沟2BC- 暗敷在梁内CLC- 暗敷在柱内3WC- 暗敷在墙内CE- 沿天棚顶敷设4CC- 暗敷在天棚顶内SCE- 吊顶内敷设5F- 地板及地坪下SR- 沿钢索6BE- 沿屋架，梁WE- 沿墙明敷五、灯具安装方式的表示1CS- 链吊DS- 管吊2W- 墙壁安装C- 吸顶3R- 嵌入S- 支架4CL- 柱上5SR沿钢线槽：BE沿屋架或跨屋架：6CLE沿柱或跨柱：SC穿焊接钢管敷设：7MT穿电线管敷设：PC穿硬塑料管敷设：8FPC 穿阻燃半硬聚氯乙烯CT电缆桥架敷设：管敷设：9MR金属线槽敷设：PR塑料线槽敷设：10M用钢索敷设：KPC 穿聚氯乙烯塑料波纹电线管敷设：11CP穿金属软管敷设：DB直接埋设：12TC电缆沟敷设：AB 导线敷设部位的标注沿或跨梁（屋架）敷设：13BC暗敷在梁内：AC沿或跨柱敷设：14CLC暗敷设在柱内：WS沿墙面敷设：常用电气元件文字符号表序号名称符号序号名称符号1发电机G40电压小母线WV 2电动机M41控制小母线WCL 3控制变压器TC42事故音响小母线WFS 4自耦变压器TA43预告音响小母线WPS 5整流变压器TR44闪光小母线WF 6稳压器TS45直流母线WB 7电压互感器TV46电压继电器KV 8电流互感器TA47电流继电器KA 9熔断器FU48时间继电器KT 10断路器QF49中间继电器KM 11隔离开关QS50信号继电器KS 12负荷开关QL51闪光继电器KFR 13刀开关QK52差动继电器KD 14刀熔开关QR53接地继电器KE 15交流接触器KM54控制继电器KC 16电阻器R55热继电器（热元件）KH 17压敏电阻器RV56控制、选择转换开关SA 18启动电阻器RS57行程开关ST 19制动电阻器RB58微动开关SS 20电容器C59限位开关SL 21电感器、电抗器L60按钮SB 22变频器U61合闸按钮SBC 23压力变换器BP62分闸按钮SBS 24温度变换器BT63试验按钮SBT 25避雷器F64合闸线圈YC 26黄色指示灯HY65跳闸线圈YT27绿色指示灯HG66接线柱X28红色指示灯HR67连接片XB29白色指示灯HW68端子板（排）XT30蓝色指示灯HB69插座XS31照明灯EL70插头XP32蓄电池GB71电流表P33加热器EH72电压表 PV PV34光指示器HL73有功电度表PJ35声音报警器HA74无功电度表PJR36二极管VD75有功功率表PW37三极管V76无功功率表PR38晶闸管VT77功率因数表PPF39电位器RP78频率表PF二、电缆型号NH是耐火， YJV 是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆4*150 是 4 芯 150 平方毫米E70 是接地用线为70平方毫米。
1、电气元件的 3 种表示方法？答：集中表示法、半集中表示法、分开表示法2、电气工程图包含哪些规范？答：图幅的规范、图线的规范、字体的规范、详图3、电气工程图主要描述哪些方面？答：一般电气装置主要由电器元件和电气连接组成，因此，无论说明电气工作原理的电路图、表示供电关系的电气系统图，还是表明安装位置和接线关系的平面图和接线图等都是以电器元件和连线作为描述的主要内容。
4、民用配电图和工业配电图之间有什么区别？答：在工厂的车间里配电属于工业配电，应该本着绘图清晰、安全可靠的原则设计配电图纸，这里仍旧可以先绘制配电干线，然后书写各种代号和型号，完成图纸。
民用配电有功率低、线路复杂、立足于方便易用的原则，它一般是在绘制好的建筑图中绘制的，以便根据建筑图安装电路图。
5、高压汇流排、低压汇流排的电气功能是什么？答：汇流排就是常说的“母线”，是汇集分配电能枢纽，也是系统中重要的节点。
6．在输入汉字时为何出现“？”，怎能样解决？答：缺少了相应的字体文件。
可上网下载相应字体文件扩充字体库，或者以另一种字体样式替代当前字体。
7．圆在放大时，出现多边形的情况怎样解决？写出操作的完整过程。
可以用 RE 命令刷新一下，即可显示圆形。
还可以使用 VIEWRES 命令，根据命令行提示把曲线显示质量参数调整为较大数值8．打开 CAD 软件后，发现菜单、工具栏、命令行等消失了，该如何恢复？(1) 通过键盘直接输入“op”命令，打开选项对话框。
在[配置]选项卡中点击 [重置] 按钮或在可用配置中选择“Default”并将它置于当前。
(2) 可通过切换 CAD 的工作空间模式将其恢复出来，如从“二维草图与注释”切换到” AutoCAD 经典”。
9．用黑白打印机打印彩色图纸时，如何使图纸线条颜色深浅一致？可通过打印样式编辑器对当前打印样式进行修改，将当前图纸中所有线条的输出颜色改为黑色或指定颜色。
10．请简述块的优点。
(1)提高绘图速度； (2)修改方便； (3)节省存储空间; (4)加入属性信息。
《电气识图》复习题一、判断题1．图纸是表示信息的一种技术文件，必须有一定的格式和共同遵守的规定。
（√） 2．A1号电气平面图的幅面尺寸为420×594。
（×） 3．标题栏（又名图标）的格式，在我国有统一的格式。
（×） 4．在电气平面图中点划线 可表示为信号线或控制线。
(√) 5．弱电平面图中—H 2—表示二根电话线。
（×） 6．在电气平面图中O ⋅O ⋅O ＋＋＋＋是表示接地装置。
（×） 7．建筑物垂直方向的定位轴线标号应选用拉丁字母由上往下注写.。
（×） 8．室内开关的安装高度一般选用绝对标高表示。
（×） 9．图形符号的方位可根据图面布置的需要旋转或成鏡像放置。
（√） 10．GB7159中基本文字符号不得超过三个字母。
（×） 11．建筑电气工程图是用投影法绘制的图。
（×） 12．电气系统图表示了电气元件的连接关系和接线方式。
（×）13．电气工程图是表示信息的一种技术文件，各设计院都有自己的格式和规定。
（×） 14．电气设备器件的种类代号可由字母和数字组成，其字母是选用26个拉丁字母。
（×） 15．电气工程图的幅面尺寸分六类，为A0~A5。
（×） 16．辅助文字符号不能超过三个字母，其中I 、O 、J 不用。
（×） 17．电气平面图是采用位置布局法来绘制的。
（√） 18．电气系统图即能用功能布局法绘制，又可用位置布局法绘出。
（√） 19．电气平面图中电气设备和线路都是按比例绘出的。
（×） 20．TN －S 系统中工作零线和保护零线共用一根导线。
（×）21．SCB －1250－10/0.4表示三相干式电力变压器器，1250KV A ，一次绕组电压为10KV ，二次绕组电压为0.4KV 。
（√） 22．对一次设备进行监视，测量，保护与控制的设备称为二次设备。
《电气制图与识图B》···················装························订·······················线··········题号一二三四五六总得分得分一．绘图基本设置（共3分）。
序号考核项目要求分值得分1）A4边界设置297mm*210mm,设错扣一分12）图层设置细线0.25mm，设错扣0.5中粗线0.5mm，设错扣0.513）文件存储桌面学号+名字，不对扣一分1二．图纸外框（共5分）。
序号考核项目要求分值得分1）与边界距离c:10mm，设错一处扣0.5，最多扣1分12）内框与外框距5mm，一条线错扣0.5，最多扣1分13）图框分区横向4区，1-6，不平均扣0.5，数字不对一处扣0.5，最多扣1分纵向4区，A-F不平均扣0.5，字母不对一处扣0.5，最多扣1分3《电气制图与识图B》···················装························订·······················线··········三．文本框，尺寸如下（单位mm）。
电气绘图试题及答案电气绘图是电气工程领域中的一项基本技能，它涉及到电路图、布线图、控制图等的绘制。
以下是一套电气绘图试题及答案，供学生练习和参考。
# 电气绘图试题一、选择题（每题2分，共10分）1. 电气图纸中，通常使用哪种符号来表示电阻？A. ΩB. RC. LD. C2. 在电气图纸中，三相交流电的相线通常用什么颜色表示？A. 红色、绿色、蓝色B. 黑色、白色、灰色C. 黄色、绿色、红色D. 紫色、橙色、黄色3. 电气图纸中的接地符号通常是什么形状？A. 圆形B. 矩形C. 三角形D. 星形4. 在电气图纸中，开关的符号通常是什么？A. 一个带有箭头的圆圈B. 一个带有箭头的矩形C. 一个带有箭头的三角形D. 一个带有箭头的星形5. 以下哪个不是电气图纸中常见的元件符号？A. 断路器B. 变压器C. 继电器D. 放大器二、简答题（每题5分，共20分）6. 简述电气图纸中电流方向的表示方法。
7. 解释电气图纸中“三相四线制”的含义。
8. 描述电气图纸中如何表示不同电压等级的线路。
三、绘图题（每题15分，共30分）9. 根据所给电路原理图，绘制相应的电气接线图。
（电路原理图略）10. 绘制一个简单的家庭电路布线图，包括照明、插座和空调。
四、综合应用题（每题20分，共40分）11. 根据题目描述，设计一个简单的电动机启动控制电路，并绘制出相应的电气控制图。
12. 给出一个工厂车间的电气系统设计要求，绘制出相应的电气系统图，并简要说明设计思路。
# 电气绘图答案一、选择题1. 答案：B（电阻通常用字母R表示）2. 答案：C（三相交流电的相线通常用黄色、绿色、红色表示）3. 答案：A（接地符号通常是一个圆形）4. 答案：B（开关的符号通常是一个带有箭头的矩形）5. 答案：D（放大器不是电气图纸中常见的元件符号）二、简答题6. 答案：电气图纸中电流方向通常用箭头表示，箭头指向电流流动的方向。
7. 答案：“三相四线制”指的是三相交流电系统中包含三条相线和一条中性线。
电气识绘图习题答案1.什么是电气图用图形符号？图形符号有哪四种基本形式？P1答：电气图用图形符号是指用于电气图中的元器件或设备的图形标记，它是电气图的基本要素之一。
图形符号有符号要素、一般符号、限定符号和方框符号四种基本形式，在电气图中，最为常用的是一般符号和限定符号。
2.图形符号的绘制原则是什么？P3答：（1）图形符号仅表示器件或设备的非工作状态，所以均按无电压、无外力作用的状态表示。
如继电器和接触器在无电压状态，断路器和隔离开关在断开位置。
（2）图形符号的布置一般为水平或垂直布置，但电气图的方位不是强制性的，在不改变符号含义的前提下，可根据电气图布线的需要逆时针旋转（90度、180度或270度）或镜像布置，但作为图形符号一部分的文字符号、指示方向及某些限定符号的位置不能随之旋转，应遵循有关规定。
（3）图形符号旁应有标注，用以指明图形符号所代表的元器件或设备的文字符号、项目代号及相关性能参数。
绘制的标准图形符号中的文字、物理量、元素符号应视为图形符号的重要组成部分。
3. 9页思考与练习第一题、第二题。
P94.电气图按表达形式分为哪几类？P11答：图样、简图、表图、表格。
5.电气图按功能和用途分为哪几类？P12答：分为系统图（或系统框图），电气原理图，电气接线图、接线表。
其中电气原理图又分为原理接线图和原理展开图。
什么是电气原理图？答：电气原理图是用图形符号并按电气设备的工作顺序排列，表明电气系统的基本组成、各元件间的连接方式、电气系统的工作原理及其作用，而不涉及电气设备和电气元件的结构和实际位置的一种电气图，目的是便于详细理解作用原理及分析和计算电路特性和参数。
什么是电气展开接线图？电气展开图的一般绘制方法是什么？答：对于复杂的辅助电路，利用展开接线图的形式更为清楚、简洁，易于阅读。
所谓展开接线图，就是将每个元件的线圈、辅助触点及其他控制、保护、监测、信号元件等，按照它们所完成的动作过程绘制。
电工画图考试题及答案一、题目描述电工画图是电工技能中的重要环节，也是电工职业技能考试中的一道常见题型。
本文将提供一些常见的电工画图考试题目及其详细答案，以供参考。
二、电工画图考试题目及答案1. 题目：请根据以下要求，画出一个三相四线制的电气线路图，并标明各元件的符号和连接方式：要求：- 主配电线路，额定电压为400V；- 使用单相电力表，额定电流为100A；- 主要负载是三台电动机，额定电压为380V，额定功率分别为5kW、3kW和2kW；- 额定电流超过10A的电缆需使用刀开关进行隔离控制。
答案：（在此处绘制详细的电气线路图，并标注各元件的符号和连接方式）2. 题目：请画出一个直流电动机的接线图，并标明各元件的符号和连接方式：要求：- 电动机额定电压为24V，额定功率为2kW；- 使用双向开关控制电动机的正反转。
答案：（在此处绘制详细的电动机接线图，并标注各元件的符号和连接方式）3. 题目：请绘制一个低压配电箱的示意图，并标注各元件的符号和连接方式：要求：- 配电箱使用三相四线制，额定电压为220V；- 配置总开关、断路器和保险丝等元件。
答案：（在此处绘制详细的低压配电箱示意图，并标注各元件的符号和连接方式）4. 题目：请绘制一个电梯电气控制系统的线路图，并标注各元件的符号和连接方式：要求：- 电梯为三相五线制，额定电压为380V；- 使用PLC（可编程逻辑控制器）进行电梯的自动控制；- 包括电梯机房内部的开关、按钮、电动机等元件。
答案：（在此处绘制详细的电梯电气控制系统线路图，并标注各元件的符号和连接方式）5. 题目：请根据以下要求，画出一个交流电的三相电源系统的接线图，并标明各元件的符号和连接方式：要求：- 使用三台变压器，变比分别为2:1、3:2和4:1；- 额定电压为220V。
- 在短路保护方面，使用过流保护器。
答案：（在此处绘制详细的交流电三相电源系统接线图，并标注各元件的符号和连接方式）三、结论本文提供了一些常见的电工画图考试题目及其详细答案，通过细致的画图演示和对各元件符号及连接方式的标注，希望能够帮助读者更好地理解和掌握电工画图的技巧和方法。

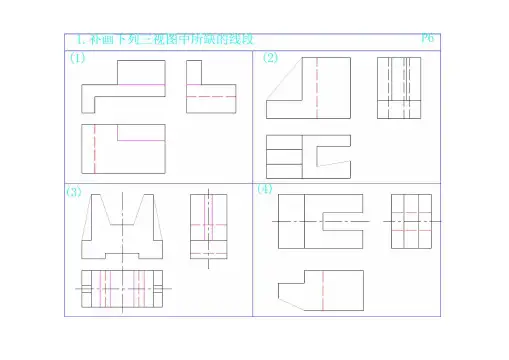

2.根据轴测图补回其余视图P8(5)已知直线AB与H面夹角为30 o,求直线AB的V 面、W面投影，并判别其对投影面的相对位置。
(6)已知直线人8平行于V面，且距V面18mm，求直线AB的H面、W面投影，并判别其对投影面的相对位置。
AB是侧平线AB是正平线(7)已知直线AB的端点A距V面10mm,且与V面的夹角为3°o,求其H面、面投影，并判别其对投影面的相对位置。
(8)求作直线AB的侧面投影，并在直线上取点C，使AC:CB=3;2,并判别其对投影面的相对位置。
AB是水平线AB是侧平线⑼完成直线AB、CD的其余投影，并判别其对投影面的相对位置。
(11)已知直线CD及其上点M的正面投影，和直线CD一端C的水平投影c,若点M距V面为10mm，试完成直线CD及其上点M的水平投影，并判别其对投影面的相对位置。
d'dAB是一般位置线(12)求作直线AB、BC 2存三投影，并判别其对投影面的相对位置。
b' coYwb" cYwAB是正平线BC是水平线(10)求作直线EF的第三投影，并判别其对投影般位置线YwAB是铅垂线(13)求作线段AB 的水平投影及其实长。
Z (14)已知线段EF 与H 面的夹角 线的实长及其正面投影。
「求作该直 b' b" a O b X 90° 实长 (15)求作线段CD 的实长及对H 面的夹角。
d' Yw 90° e f ' 30° -f (16)已知线段GH 的正面投影及其实长，求作该线段的 水平投影及与V 面的夹角。
g' 28° 实长 、d 14° 90° h' g GH 实长 90°(1)求作两直线AB 、CD 的第三投影，并说明其空间相对AB 与CD 平行 Yw⑶求作线段AB 、CD 的第三投影，并说明其空间相对位置。
电气专业施工图审查技术问答一、供配电系统1.1 GB50015—2003（2009年版）第4.9。
36A条:下沉式广场地面排水、地下车库出入口的明沟排水,应设雨水集水池和排水泵提升排至室外雨水检查井。
第4.9.36B条3款：雨水排水泵应有不间断的动力供应（该条条文解释：排水泵不间断的动力供应可以采用双电源或双回路供电）。
根据上述规范条文：(1）住宅一层住户下沉式庭院中的排水泵是否要有不间断的动力供应。
（2）地下自行车库入口的排水泵是否要有不间断动力。
答：从规范规定的设置场所来看，是为了保障大多数人的利益而制定。
住户下沉式庭院与下沉式广场是不同的概念,该排水泵是在各家独立设置，为各家住户服务，其用电费用应由各家缴纳,因此住户下沉式庭院中的排水泵不应按照此条执行；如果在满足当地供电公司电能计量、缴费规定的前提下，可参照本条规范优化设计。
地下自行车库入口的排水泵负荷等级，应结合所在地上建筑或地下建筑负荷等级进行确定。
对于属于一、二级负荷用户的建筑，该排水泵的供电自然符合规范GB50015-2003(2009年版)的规定;如是三级负荷用户的建筑，仅为该排水泵采用双电源或双回路供电已无必要。
1.2 某多层厂房屋面设有排烟风机，其双电源控制箱设在一层，屋面仅设就地控制按钮及主令开关，这样设计是否符合规范？答：根据《建筑设计防火规范》(GB50016-2006)第11.1.5条，该排烟风机“应在其配电线路的最末一级配电箱处设置自动切换装置"，但是对于“最末一级配电箱"设在何处、离消防用电设备多远规范并未给出规定。
但是《高层民用建筑设计防火规范》(GB50045-95 2005年版）第9。
1。
2条与GB50016—2006第11。
1。
5条规定相同，从其条文解释来看，认为在消防用电设备机房内的配电箱才属于“最末一级配电箱”。
根据国标图集04DX002第13页所注,最末一级配电箱是指负荷附近的直配电源箱或上述设备(消防控制室、消防电梯、消防水泵、防排烟风机）控制箱。
绘图题/Δ-11接线的变压器三相差动保护原理接线图。
1、画出Y解:2、画出电流速断保护单相原理接线图。
解:3、绘出变压器短路试验接线图（单相）解：W24、如图是电动机启、停控制电路。
按启动按钮电动机运行，按停止按钮电动机停止运行。
请补充绘出电机控制电路。
3～MA FRKM FRKMSB 1SB 2FUQ CA B解：3～MA FRKM KMFRKMSB 1SB 2FUQ CA B5、绘出单相电度表的接线图。
6、绘出直接测量电流及电流表量程扩大的接线图。
A负载A 负载(a) 直接测量电流 (b) 电流表量程的扩大R A R oI oI A I**相线中性线入入出出7、绘出对称三相电源波形图、相量图。
8、绘出三相电源的星形连接图。
9、绘出三相电源的三角形连接图。
10、绘出用CL302多功能电测产品检定装置检验单相电能表接线图。
BAN B CABC11、绘出用CL302多功能电测产品检定装置检验交流电流表接线图。
12、补全图E-41的三视图。
答：三视图如图E-42所示。
13、补全图E-43的左视图。
14、根据两视图，画出第三视图答：15、画出电压互感器用直流法测极性接线图，并说明判断方法。
答：电压互感器极性接线如图所示。
低压侧接万用表直流毫安档，当S合上时，表针正向偏转，再断开S时，表针反偏，证明为减极性。
A与a是同极性端。
电压互感器用直流法测极性接线图16、画出电流互感器用直流法测极性接线图，并说明判断方法。
答：电流互感器极性接线图如图所示。
二次侧接万用表直流电压档，当S合上时，表针正向偏转，断开S时，表针反偏，说明是减极性。
L1与K1 是同极性端。
电流互感器用直流法测极性接线图17、根据下图所示电路，画出电压U和电流I的向量图。
18、画出一个简单的全电路电流回路图。
答：19、有两只单刀双投开关，一个装在楼上，另一个装在楼下。
请设计一个电路，使在楼上的人和楼下的人都有关闭和接通装在楼道上的同一个白炽灯。
电工画图考试题库及答案1. 电路基础知识1.1 直流电路题目：请画出一个直流电路图，包括电源、开关、电阻和电流表。
答案：（在此处插入直流电路图）1.2 交流电路题目：请画出一个交流电路图，包括交流电源、电感、电容和电压表。
答案：（在此处插入交流电路图）2. 电气设备安装与维修2.1 照明电路题目：请画出一个照明电路图，包括电源、开关、灯具和线路。
答案：（在此处插入照明电路图）2.2 电动机控制电路题目：请画出一个电动机控制电路图，包括电源、断路器、接触器、行程开关和电动机。
答案：（在此处插入电动机控制电路图）3. 电气设备运行与维护3.1 故障排除题目：以下是一个电路故障现象描述，请判断故障可能的原因，并提供修复方法。
描述：当打开电源后，灯光短暂亮起后立即熄灭。
可能原因：电路中存在短路或断路。
修复方法：检查电路连接是否松动，排除短路和断路情况。
3.2 维护保养题目：请列举三个电气设备维护保养的常见措施。
答案：- 定期清洁设备表面，避免灰尘和污垢影响设备散热；- 检查电气接线，确保插头和插座连接良好；- 定期检查电源电压，确保设备正常工作。
4. 安全知识与防范措施4.1 电击事故防范题目：请列举三个防止电击事故的常见措施。
答案：- 充分了解电气设备的安全使用规范；- 确保设备接地良好；- 不擅自拆卸、修理电气设备。
4.2 火灾防范题目：请列举三个防止火灾的常见措施。
答案：- 定期检查电线是否老化，如有老化现象及时更换；- 技术合格安装电气设备；- 严禁乱拉乱接电线，防止过载。
5. 电工专业知识5.1 电气标志题目：请解释以下电气标志含义：- 三角形符号- 雷电符号答案：- 三角形符号：表示警告标志，用于警示人们注意危险。
- 雷电符号：表示危险电源，提醒人们注意触电风险。
5.2 电缆标注题目：请解释以下电缆标注含义：- YJV 3*4- NYY 4*10+1*6答案：- YJV 3*4：表示铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆，每根芯的截面积为4平方毫米，共有3根芯。
工程及电气制图试卷
一、单项选择题（每小题2分，共12分）
1.已知主、左视图，正确的俯视图是( )。
2.已知圆锥被切割后的主、俯视图，正确的左视图是( )。
3.已知主、俯视图，正确的左视图是( )。
4.已知主、俯视图，正确的左视图是( )。
5.已知主、俯视图，正确的左视图是( )。
6.已知主、俯视图，正确的左视图是( )。
二、填空题（18分）
1、投影法一般可分为两大类，一类叫做，一类叫做。
2、一个标注完整的尺寸由，和三要素组成。
3、螺纹的画图规定，外螺纹的大经用线绘制，小径用线绘制；内螺纹的大经用线绘制，小径用线绘制；内、外螺纹连接时，旋合部分按的画法绘制。
4、装配图的内容包括①，②，③，④。
5、城市给水工程包括①，②，③，④。
三、根据立体图画三视图（10分）
四、补画第三试图（10分）
五、标注尺寸（尺寸数字从图中量取，取整数）（20分）
六、根据物体的三视图，画出正等轴测图（10分）
七、将下列主视图改画全剖试图（20分）
试卷一参考答案
一、单项选择题：
1~6：CDABAB
二、填空题
1、中心投影法，平行投影法。
2、尺寸界线，尺寸线，尺寸数字。
3、粗实线，细实线；细实线，粗实线；外螺纹。
4、①一组图形②必要的尺寸③技术要求④标题栏，零件序号和明细栏。
5、①一、二级泵房②输水管网③给水处理厂④配水管网。
三、根据立体图画三视图
四、补画第三试图
五、标注尺寸（尺寸数字从图中量取，取整数）
六、根据物体的三视图，画出正等轴测图
七、将下列主视图改画全剖试图。
1、画出下列电气设备的图形符号：双绕组变压器、自耦变压器、电抗器。
答案：如下图所示。
2、有一交流电路，负载为R，画出用电流表、电压表测量电流、电压的示意图。
答案：如下图所示。
3、画出用一台单相全绝缘电压互感器测量电压的接线图。
答案：如下图所示。
4、画出用一台电流互感器测量单相电流的接线图。
答案：如下图所示。
5、画出用一只功率表测量直流功率的接线图（负载为R，直流电源用E、r串联表示）。
答案：如下图所示。
6、画出用一只功率表测量三相四线制电路三相交流功率的接线图（图中，三相负载相等均为Z）。
答案：如下图所示。
7、C表示某一电气设备的绝缘，当有一个直流电压U突然加到绝缘XC上时，在绝缘X C中会流过泄漏电流i。
画出等值电路图和泄漏电X流随时间变化的吸收曲线。
答案：如下图所示。
8、图E-10为球隙测量交流高电压接线，写出其中各元件的名称。
图E-10答案:TT-试验变压器；TR-调压器；J-铜球；R1、R2-保护电阻；C X-被试品。
9、已知T为铁芯，N1、N2为变压器的一次、二次绕组，R为负载，画出变压器的原理图，并标出电流电压方向。
答案:10、一台35kV半绝缘电压互感器，用一只电压表和一只电流表测量其空载电流，画出试验接线图。
答案:11、加上直流电压后，电介质的等值电路如图E-47，画出各支路电流变化曲线和总电流i的变化曲线。
答案:12、用一个刀闸S，两节甲电池E和一块直流毫伏表PV，做一台电压互感器的极性试验，画出接线图。
答案:13、图为直流法测量变压器绕组接线组别，根据测量结果，判断其接线组别。
答案:此变压器连接组标号为：Y,y0。
14、下图测量什么物理量?并写出主要元件名称。
答案:测量单相交流有功功率的接线；TA-电流互感器；TV-电压互感器；PW-功率表。
15、下图是做什么试验用的?并写出各元件名称。
答案:该电路是做直流泄漏试验用的原理接线图。
图E-12中，TR-自耦调压器；TT-试验变压器；V-二极管；R-保护电阻；C-稳压电容；PA-微安表；C X-被试品。
序号项目编码项目名次项目特征描述单位数量1 030404017001 照明配电箱1.名称：照明配电箱AL12..型号：RM603.规格：（宽+高）600+4004.安装形式：嵌入式安装距地1.5M台 1.000 配电箱2 030412001001 防水防尘灯1.名称：防水防尘灯（节能型）2.型号：GC-313.规格：13w4.安装形式：吸顶安装套 1.000030412002001工厂灯3 030412001002 镜前灯 1.名称：镜前灯（节能型）2.型号：HJ80713.规格：13w4.类型：一般壁灯套 1.000030412001001普通灯具4 030412005001 荧光灯 1.名称：方格灯2.型号：HJ8138E3.规格：3*11WT5管4.安装形式：吸顶安装套 6.0005 030412005002 单管荧光灯1名称：单管荧光灯2型号：YG2-13规格：36W T5管4安装形式：吸顶安装套 2.000 荧光灯6 030412005003 圆形挂片装饰灯1名称：圆形挂片灯2型号：HJ3规格：6*11W4安装形式：吸顶安装套 2.00030412004001装饰灯7 030412001002 筒灯 1.名称：筒灯2.型号：JXD3.安装形式：嵌入式安装套12.000030412001002普通灯具4:：规格1*13W8 030404034001 双联开关1名称：双极开关2规格：250V 10A3安装方式：暗装个 3.000 照明开关9 03040403三联开关1名称：三极开关个 1.0004002 2规格：250V 10A3安装方式：暗装照明开关10 030404035001 插座1名称：单项5孔插座（安全型）2规格：250V 10A3：安装方式：暗装个19.00011 030404031001 插座1名称：单项3孔插座（安全型）2规格：250V 20A3：安装方式：暗装个 4.0000304040350021名称：电热水器插座（安全型） 1.00012 030411001001 配管1名称：电气配管2材质：钢质3规格：DN504配置形式：暗配m 20.06 1名称：钢管25.213 030411001002 配管1名称：塑料管2材质：1刚性阻燃管3规格：DN204配置形式：暗配m 192.8126.0014 030411001002 配管1名称：塑料管2材质：1刚性阻燃管3规格：DN254配置形式：暗配m 192.8113.715 030408001001 电力电缆1名称：电力电缆2型号：YJV-0.6KV/1KA V3规格：4*25+1*164材质：铜芯5敷设方式、部位：穿管埋地6电压等级：1kvm 5.25.816 030411004001 配线1名称：电气配线2配线形式：管内穿线3：型号：BV4规格：2.55材质：铜芯m 418.101名称：管内穿线2配线形式：照明线路6配线部位：墙面、地下暗配7线制：三线297.117 030411004002 配线1名称：电气配线2配线形式：管内穿线3：型号：BV4规格：45材质：铜芯m 290.201名称：管内穿线2配线形式：照明线路6配线部位：墙面、地下暗配7线制：三线348.1018 035050003001 前端机柜1：名称电视前端箱2：规格200+100个 1.00台19 030502004001 电视插座1名称：电视插座2：安装费是：暗装3终端调试个 3.000 3底盒：PVC 86H20 射频同轴电缆0304110040031名称：射频同轴电缆2规格：SYWV-75-53敷设方式：穿管敷设m 25.0103050500500125.721 031103025001 电话分线箱1规格：200+1002种类：分线箱3容量：10对个 1.00003050200 3001 分线接线箱盒4：安装方式：暗装22 030502004002 电话插座1名称：电视插座2：安装费是：暗装个 3.00023 030411004004 电话线1：名称：电话线2：规格HBVV-2*0.53：对数：1对4：敷设方式：穿管敷设m 26.02030502005001双绞线缆24 030502001001 机柜、机架1:名称：网络分线箱2：规格：200+1003：安装方式：壁挂式安装台 1.00025 030502010001 配线架1名称：网络配线架2：规格12口个 1.00003110101900126 03050200网络插座1名称：网络插座个 3.0004003 2类别：八位模块3规格：双扣4：安装方式：壁装5：底盒材质：PVC 86H 030502012001信息插座4：安装方式：暗装27 030411004005 网络线1名称：超五类线缆2对数：4对3：敷设方式：管内敷设m 26.02030502005002双绞线缆28 0305020200001 网络双绞线缆测试1：测试类别：超五类2：测试内容：链路系统测试点 3.00003050201 900129 040504001001 手孔砌筑1名称：电缆手孔井2：规格：800*800*12003类型：砼个 2座30 030411006001 接线盒1：名称：接线盒2：材质：PVC3：规格：86H4：安装形式：暗装个6031 030404035003 插座1名称：挂机空调插座（安全型）2规格：250V 20A3安装方式：暗装个 1.00032 030404035004 插座1名称：柜机空调插座（安全型）2规格：250V 20A3安装方式：暗装个 2.00033 030408006001 电力电缆头1名称：电力电缆头2型号：热缩电缆头3规格：4*25+1*164材质：聚乙烯4安装部位：配电箱内5电压等级：06KV/1KV个 1.00名称计算式数量DN50 2.5+0.8+1.5+3*（4.5*0.8*1.5）25.2PC20 强电=(2+3+2+1.5+2+7+4.5+6+5+8+4.5+3.5+8.5+3+2+6.5+1+6.5+3*1.7+0.5+3*0.9)+1.7+2.5弱电=0.9+0.9+5.5+0.1+1.3+0.1+1.3+0.1+1.3+0.1+1.3+5+4+8+3.5+4+9*0.4 89.00+ 37.=12 6.PC25 3.5+1+9.5+0.5+0.9+0.7+2.5+3+9.5+0.5+0.1+7*0.4+3.5+5.5+0.5+0.1+2.4+0.9+0.4+0.1+4+4+5.5+5.5+0.1+13*0.4+4+0.4+0.1+7.5+4.5+3.5+5.5+0.1+11*0.4+7*1.5113.7BV2.5 3*84.8+4*4.2+3.*7.3+4*1 297.1 BV4 113.7*3+7*1 348.1 电缆 2.5+0.8+1.5+1 5.81小题：可以成立。
