几何图形3(展开图)

立体图形三视图及展开图一、知识点(一)三视图在观察物体的时候，我们往往可以从不同的角度进行观察，角度不同，看到的风景就会不同。

比如：我们可以从正面看、上面看、左面看，看到的图形分别称为正视图、俯视图和左视图，并且容易发现：正面看和后面看，上面看和下面看，左面看和右面看得到的图形是相同的。

对于较复杂的立体图形，通过三视图法往往可以很方便地计算出表面积(二)正方体的展开图展开后由上、下、左、右、前、后六个正方形面组成，这六个正方形面的面积都相等，我们采用不同的剪开方法，共可以得到下面(三)长方体的展开图：观察上图可以发现，长方体的展开图由6个长方形组成，相对面的面积相等，即S上＝S下＝长×宽，S左＝S右＝宽×高，S前＝S后＝长×高。

(四)判断图形折叠后能否围成长方体或正方体的方法判断一个图形折叠后能否围成正方体或长方体，首先，要依据它们各自展开图的特点判断；其次，可以运用空间想象或实际操作进一步判断。

二、题型(一)展开图与对立面【例1.1】水平放置的正方体的六个面分别用“前面、后面、上面、下面、左面、右面”表示，如下图，是一个正方体的平面展开图，若图中的“似”表示正方体的前面，“锦”表示右面，“程”表示下面。

则“祝”、“你”、“前”分别表示正方体的________________________。

【答案】后面、上面、左面【解析】易知“你”、“程”相对，“前”、“锦”相对，“祝”、“似”相对，因此“祝”、“你”、“前”分别表示正方体的后面、上面、左面。

【例1.2】一个数学玩具的包装盒是正方体，其表面展开图如下。

现在每方格内都填上相应的数字。

已知将这个表面展开图沿虚线折成正方体后，相对面的两数之和为“3”，则填在A、B、C内的三个数字依次是___________。

【答案】3、1、2【解析】面上的数是“0”，与“B”相对的面上的数是“2”，与“C"相对的面上的数是“1”。

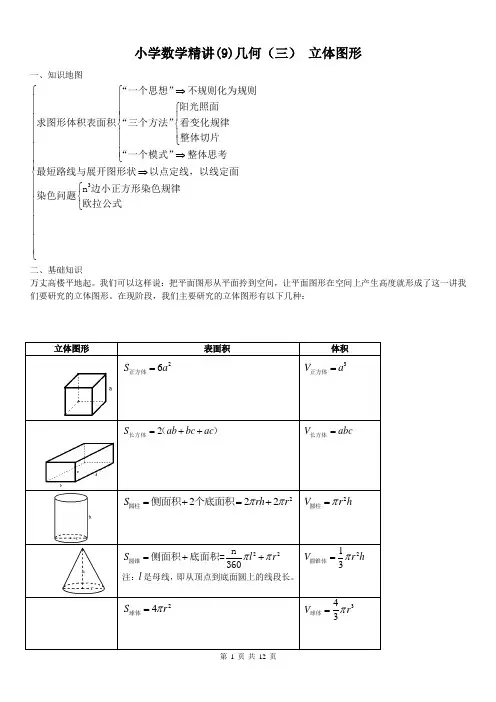

小学数学精讲(9)几何（三） 立体图形一、知识地图⎧⇒⎧⎪⎪⎧⎪⎪⎪⎪⎪⎨⎨⎪⎪⎪⎪⎩⎪⎪⎪⇒⎩⎪⎪⇒⎨⎪⎧⎪⎨⎪⎩⎪⎪⎪⎪⎪⎩3“一个思想”不规则化为规则阳光照面求图形体积表面积“三个方法”看变化规律整体切片“一个模式”整体思考最短路线与展开图形状以点定线，以线定面n 边小正方形染色规律染色问题欧拉公式 二、基础知识万丈高楼平地起。

我们可以这样说：把平面图形从平面拎到空间，让平面图形在空间上产生高度就形成了这一讲我们要研究的立体图形。

在现阶段，我们主要研究的立体图形有以下几种：立体图形 表面积体积26S a =正方体 3V a =正方体2S ab bc ac =++长方体（） V abc =长方体2222S rh r ππ=+=+圆柱侧面积个底面积 2V r h π=圆柱22S l r ππ=++圆锥n侧面积底面积=360 注：l 是母线，即从顶点到底面圆上的线段长。

213V r h π=圆锥体24S r π=球体343V r π=球体特别的：关于球体还有这样一个结论：如果一个球体的直径与一个圆柱的直径与高都相等，那么：球体的体积等于以球大圆为底球的直径为高的圆柱体积的三分之二； 球体的表面积等于以球大圆为底球的直径为高的圆柱的侧面积；球体的体积还等于以球大圆为底，球的半径为高的圆锥的体积的4倍。

这个图就是有名的阿基米德圆柱容球。

二、求立体图形的表面积和体积规则立体图形的表面积和体积我们可以直接应用公式进行计算。

不规则的立体图形的表面积和体积，一方面，我们可以应用和平面图形相同思考的方法来考虑把它转化为规则的立体图形进行计算；而另一方面，我们更注重的是观察图形从规则变为不规则的变化过程，通常这个过程我们需要以图形整体考虑为出发点。

这也就是我们求解此类问题常用方法的思想基础：、 方法一：阳光照面阳光照面法从图形整体考虑出发，观察图形表面积特点。

方法二：与时俱进图形的变化，是从整体的变到不变的过程，找到变化的规律，注意图形的变化过程，观察求解，与时俱进，就是解决问题的秘籍宝典。

9.1 几何图形第三课时9.1.1立体图形与平面图形（三）——立体图形的展开图一、教学目标（一）学习目标1.直观认识简单立体图形的平面展开图.2.探究并掌握正方体的平面展开图.3.知道多面体可由平面图形围成.（二）学习重点了解直棱柱、棱锥、圆柱、圆锥的平面展开图.（三）学习难点根据平面展开图想象相应的几何体.二、教学设计（一）课前设计1.预习任务（1）有些立体图形是由一些平面图形围成的，可以将它们的表面适当剪开，可以展开成平面图形.这样的平面图形称为相应立体图形的展开图.（2）准备一个正方体包装盒，为学习正方体的展开图做准备.2.预习自测（1）圆柱的侧面展开图形是( )A．圆B．长方形C．梯形D．扇形【知识点】立体图形的展开图.【数学思想】【解题过程】解：圆柱的侧面展开图形是以底面周长为长、圆柱的高为宽的长方形.【思路点拨】实际操作或由小学知识解答.【答案】B.（2）把一个圆锥的侧面沿图所示的线剪开，得到的图形是( ）A.三角形B.圆C.圆弧D.扇形【知识点】立体图形的展开图.【数学思想】【解题过程】解：如图，圆锥的侧面展开图形是以点A为圆心、母线AB为半径的扇形. 【思路点拨】实际操作或由小学知识解答.【答案】D.（3）下列图形中可以作为一个三棱柱的展开图的是（）【知识点】立体图形的展开图.【数学思想】【解题过程】解：三棱柱的底面是三角形，侧面是长方形即可确定答案为A.【思路点拨】分清三棱柱的底面是三角形，侧面是长方形即可判定.【答案】A.（4）下面四个图形中，可以折叠成三棱锥的是( )【知识点】立体图形的展开图.【解题过程】解：A折叠成三棱柱；B折叠成三棱锥；C折叠成四棱锥；D不能折叠成棱锥. 【思路点拨】抓三棱锥底面和侧面都是三角形的特点作答.【答案】B.(二)课堂设计1.知识回顾（1）回忆小学学过的正方体、圆锥、圆柱及展开图，初步体会立体图形与平面图形的关系. （2）回顾立体图形从不同方向看，可以得到不同的平面图形.（3）观察立体图形通过平面图形折叠得到，体会平面图形与立体图形的相互转化.2.问题探究探究一探究圆柱、棱柱（长方体）的展开图★▲●活动①师问：你能说出圆柱的展开图吗？展开图的底面、侧面分别是什么图形？学生举手抢答：圆柱的展开图底面是两个圆，侧面是长方形.师问：你能说出长方体的展开图吗？展开图的底面、侧面分别是什么图形？学生举手抢答：长方体的展开图底面是两个长方形，侧面是四个长方形.总结：圆柱的底面是圆，侧面是长方形；棱柱的底面是多边形，侧面是长方形.【设计意图】学生通过回顾小学的知识，了解圆柱、棱柱的平面展开图：区分圆柱的底面是圆，侧面是长方形；棱柱的底面是多边形，侧面是长方形.体会立体图形与相应平面图形之间的对应关系，培养学生的空间观念和想象能力.探究二探究立体图形的展开图★▲●活动①探究圆锥、棱锥的展开图师问：你能说出圆锥的展开图吗？展开图的底面、侧面分别是什么图形？学生举手抢答：圆锥的展开图底面是一个圆，侧面是扇形.师问：你能说出四棱锥的展开图吗？展开图的底面、侧面分别是什么图形？学生举手抢答：四棱锥的展开图底面是一个四边形，侧面是四个三角形.总结：锥体的平面展开图：圆锥的底面是圆，底面是扇形；棱锥的底面是多边形（几棱锥底面是几边形），侧面是三角形（三角形的个数与底面多边形的边数相同）.【设计意图】通过学生独立思考、小组交流、师生点拨，了解锥体的平面展开图：圆锥的底面是圆，棱锥的底面是多边形（几棱锥底面是几边形），侧面是三角形（三角形的个数与底面多边形的边数相同）.体会立体图形与相应平面图形之间的对应关系，培养学生的空间观念和想象能力.●活动②探究正方体的展开图.学生自主学习：教材81页内容，探究正方体包装盒的展开图.师问：同学们能将自己手中的正方体包装盒的展开吗？学生活动：以小组为单位，将自己准备的正方体包装盒展开，画出正方体的展开图，在小组里交流.总结：在小组交流的基础上，归纳总结正方体展开图的情况.正方体的展开图共有11种：①“141”型②“231”型③“222”型④“33”型【设计意图】通过学生独立思考、小组交流、师生点拨，了解正方体的11种平面展开图，体会立体图形与相应平面图形之间的对应关系，培养学生的空间观念和想象能力，为解决有关以正方体展开图为背景的问题打基础.●活动③探究由立体图形的展开图折叠成几何体师问：下图中各图形能否折成几何体？若能，写出折成的几何体的名称．学生举手抢答.（1）圆锥；（2）五棱柱；（3）不能；（4）圆柱；（5）正方体；（6）三棱锥总结：由展开图折叠成立体图形，需要熟悉立体图形的展开图，要求同学们要有空间想象能力.【设计意图】由展开图折叠成立体图形，进一步让学生体会立体图形与平面图形的转化.探究三运用知识解决问题★▲●活动①例1.如图所示，下列四个选项中，不是正方体表面展开图的是（ ）【知识点】立体图形的展开图. 【数学思想】【解题过程】解：选项A 、B 、D 折叠后都可以围成正方体；而C 折叠后第一行两个面无法折起来，而且下边没有面，不能折成正方体．故选C ．【思路点拨】熟记正方体的11种展开图，进行对比判断，强调有“田”型不是正方体的展开 图.【答案】C ．练习：下列各图中，经过折叠能围成一个立方体的是（ ）【知识点】立体图形的展开图. 【数学思想】【解题过程】解：A.可以折叠成一个正方体；B.是“凹”字格，故不能折叠成一个正方体； C.折叠后有两个面重合，缺少一个底面，所以也不能折叠成一个正方体；D.是“田”字格，故不能折叠成一个正方体．【思路点拨】由平面图形的折叠及正方体的展开图解题． 【答案】A ．【设计意图】通过练习，熟记正方体的展开图，注意只要有“田”、“凹”字格的展开图都不是正方体的表面展开图． ●活动2例2 .下列四张正方形硬纸片，剪去阴影部分后，如果沿虚线折叠，可以围成一个封闭的长方体包装盒的是（ ）A.B. C.D.A.B .C.D.【知识点】立体图形的展开图. 【数学思想】【解题过程】解：A.剪去阴影部分后，组成无盖的正方体，故此选项不合题意；B.剪去阴影部分后，无法组成长方体，故此选项不合题意；C.剪去阴影部分后，能组成长方体，故此选项正确；D.剪去阴影部分后，无法组成长方体，故此选项不合题意.【思路点拨】根据长方体的组成，通过结合立体图形与平面图形的相互转化，分别分析得出 即可． 【答案】C ．练习：图（1）是一个小正方体的表面展开图，小正方体从图（2）所示的位置依次翻到第1格、第2格、第3格、第4格，这时小正方体朝上一面的字是（ ）A.梦B.水C.城D.美【知识点】立体图形的展开图. 【数学思想】【解题过程】解：第一次翻转“梦”在下面，第二次翻转“中”在下面，第三次翻转“国”在下面，第四次翻转“城”在下面，“城”与“梦”相对，故选：A ．【思路点拨】根据两个面相隔一个面是对面，再根据翻转的规律，可得答案,最好动手操作. 【答案】A ．【设计意图】展开图折叠成几何体，培养了学生的空间想象能力．练习考查了正方体相对两个面上的文字，两个面相隔一个面是对面，注意翻转的顺序确定每次翻转时下面是解题关键． 这种题最好让学生实际操作. ●活动3例3 .过正方体中有公共顶点的三条棱的中点切出一个平面，形成如图几何体，其正确展开A.B.C.D.图正确的为（）【知识点】立体图形的展开图.【数学思想】【解题过程】解：选项A、C、D折叠后都不符合题意，只有选项B折叠后两个剪去三角形与另一个剪去的三角形交于一个顶点，与正方体三个剪去三角形交于一个顶点符合．故选B．【思路点拨】由平面图形的折叠及立体图形的表面展开图的特点解题．【答案】B．练习：如图的正方体盒子的外表面上画有3条粗黑线，将这个正方体盒子的表面展开（外表面朝上），展开图可能是（）【知识点】立体图形的展开图.【数学思想】【解题过程】解：根据正方体的表面展开图，两条黑线在一列，故A错误，且两条相邻成直角，故B错误，正视图的斜线方向相反，故C错误，只有D选项符合条件.【思路点拨】根据正方体的表面展开图进行分析解答即可．【答案】D【设计意图】以正方体展开图为背景是常考的题型，解答时注意正方体的空间图形，从相对面入手，仔细分析各种符号，对照展开图进行解答问题，最好实践操作完成．3.课堂总结知识梳理（1）柱体、锥体的展开图特征；（2）正方体的展开图；（3）以正方体及展开图为背景的考题.重难点归纳（1）正方体的展开图；（2）以正方体及展开图为背景的考题训练.(三)课后作业 基础型 自主突破1.把如图中的三棱柱展开，所得到的展开图是（ ）【知识点】立体图形的展开图. 【数学思想】【解题过程】 解：三棱柱两个底面是两个全等的三角形，侧面是三个长方形，这样的图形围 成的是三棱柱．把图中的三棱柱展开，所得到的展开图是B ． 【思路点拨】根据三棱柱的定义以及展开图解题． 【答案】B.2.依次写出展开后如图所示的六种平面图的几何体的名称．(1) _________；(2) _________；(3) _________； (4) _________；(5) _________；(6) _________． 【知识点】立体图形的展开图. 【数学思想】【解题过程】 解：依次写出几何体名称：（1）正方体；（2）长方体：（3）三棱柱； （4）四棱锥；（5）圆柱；（6）圆锥.【思路点拨】由棱柱、棱锥、圆柱、圆锥的展开图对比判断.【答案】（1）正方体；（2）长方体：（3）三棱柱；（4）四棱锥；（5）圆柱；（6）圆锥. 3.下列图形中，能通过折叠围成一个三棱柱的是（ ）A.B.C.D.【知识点】立体图形的展开图.【数学思想】【解题过程】解：A.另一底面的三角形是直角三角形，两底面的三角形不全等，故本选项错误；B.折叠后两侧面重叠，不能围成三棱柱，故本选项错误；C.折叠后能围成三棱柱，故本选项正确；D.折叠后两侧面重叠，不能围成三棱柱，故本选项错误．【思路点拨】根据三棱柱及其表面展开图的特点对各选项分析判断即可得解．【答案】C.4.如图是一个正方体的展开图，把展开图折叠成正方体后，“我”字一面的相对面上的字是（）A.梦B.的C.国D.中【知识点】立体图形的展开图.【数学思想】【解题过程】解：正方体的表面展开图，相对的面之间一定相隔一个正方形，“们”与“中”是相对面，“我”与“梦”是相对面，“的”与“国”是相对面．选A.【思路点拨】正方体的表面展开图，相对的面之间一定相隔一个正方形，根据这一特点作答．【答案】A.5.正方体的六个面分别标有1、2、3、4、5、6六个数字，如图是其三种不同的放置方式，与数字“6”相对的面上的数字是（）A.1B.5C.4D.3【知识点】立体图形的展开图.【数学思想】【解题过程】解：由三个图形可看出与3相邻的数字有2、4、5、6，所以与3相对的数是1，由第二个图和第三个图可看出与6相邻的数有1、2、3、4，所以与6相对的数是5．故选B．【思路点拨】正方体的六个面分别标有1、2、3、4、5、6六个数字，这六个数字一一对应，通过三个图形可看出与3相邻的数字有2、4、5、6，所以与3相对的数是1，然后由第二个图和第三个图可看出与6相邻的数有1、2、3、4，所以与6相对的数是5．【答案】B．6.如图是正方体的一个平面展开图，原正方体上两个“我”字所在面的位置关系是（）A.相对B.相邻C.相隔D.重合【知识点】立体图形的展开图.【数学思想】【解题过程】解：正方体的表面展开图，相对的面之间一定相隔一个正方形，“我”与“国”是相对面，“我”与“祖”是相对面，“爱”与“的”是相对面．故原正方体上两个“我”字所在面的位置关系是相邻．故选B．【思路点拨】正方体的表面展开图，相对的面之间一定相隔一个正方形，根据这一特点作答．【答案】B．能力型师生共研1.一个正方体6个面分别写着1、2、3、4、5、6，根据下列摆放的三种情况，那么每个数对面上的数是几？【知识点】立体图形的展开图.【数学思想】【解题过程】解：根据正方体的特征知，相邻的面一定不是对面，所以面“1”与面“4”相对，面“2”与面“5”相对，“3”与面“6”相对．1对4，2对5，3对6.【思路点拨】根据正方体的特征知，相邻的面一定不是对面，进行简单的推理即可得答案.【答案】面“1”与面“4”相对，面“2”与面“5”相对，“3”与面“6”相对．1对4，2对5，3对6. 2.下图是正方体的一个平面展开图，如果折叠成原来的正方体时与边a重合的是线段__________.【知识点】立体图形的展开图.【数学思想】【解题过程】解：试着折叠，可以想象，也可以亲自动手做一做，折叠成原来的正方体时与边a重合的是d.【思路点拨】考查正方体的表面展开图及空间想象能力．在验证立方体的展开图时，试着折叠，可以想象，也可以亲自动手做一做，折叠成原来的正方体即可定答案.【答案】线段d.探究型多维突破1.如图1是边长为1的六个小正方形组成的图形，它可以围成图2的正方体，则图1中小正方形顶点A、B围成的正方体上的距离是（）A.0B.1C.D.【知识点】立体图形的展开图.【数学思想】【解题过程】解；将展开图折叠成正方体，AB是正方体的边长，AB=1，【思路点拨】根据展开图折叠成几何体，可得正方体，A、B是同一棱的两个顶点，可得答案．【答案】B．2.棱长为a的正方体摆成如图所示．(1)试求其表面积；(2)若如此摆放10层，其表面积是多少？若如此摆放n 层呢？【知识点】立体图形的展开图. 【数学思想】【解题过程】 解：（1）从前后、左右、上下不同方向看，每个面可看见6个小正方形，故表面积为236a ；（2）若摆放10层，其表面积为：226(12310)330a a⨯++++=；若摆放n 层，其表面积为：226(123)3(1)n a n n a ⨯++++=+【思路点拨】从前后、左右、上下不同方向看，计算出表面积. 【答案】（1）236a ；（2）2330a ；23(1)n n a + 自助餐1.下列立体图形中，侧面展开图是扇形的是（ ）【知识点】立体图形的展开图. 【数学思想】【解题过程】 解：根据圆锥的特征可知，侧面展开图是扇形的是圆锥．故选B. 【思路点拨】圆锥的侧面展开图是扇形. 【答案】B.2.如图是一个圆锥，下列平面图形既不是它的三视图，也不是它的侧面展开图的是（ ）【知识点】立体图形的展开图. 【数学思想】 【解题过程】解：根据圆锥的特征可知：圆锥的侧面展开后是一个扇形，三视图分别为三角形和圆形，不A.B.C.D.可能是正方形，故选D.【思路点拨】根据圆锥的特征：圆锥的侧面展开后是一个扇形，再由三视图，即可选择答案．【答案】D.3.如图，是一个正方体的表面展开图，则原正方体中“梦”字所在的面相对的面上标的字是_____.【知识点】立体图形的展开图.【数学思想】【解题过程】解：这是一个正方体的平面展开图，共有六个面，其中面“伟”与面“国”相对，面“大”与面“中”相对，“的”与面“梦”相对．【思路点拨】利用正方体及其表面展开图的特点解题．【答案】的.4.将一边长为4的正方形纸片折成四部分，再沿折痕折起来，恰好能不重叠地搭建成一个三棱锥，则三棱锥四个面中最小的面积是__________.【知识点】立体图形的展开图.【数学思想】【解题过程】解：如图，三棱锥四个面中最小的一个面是三角形AEF的面积为2.【思路点拨】三棱锥四个面中最小的一个面是等腰直角三角形，它的两条直角边等于正方形边长的一半，根据三角形面积公式即可求解．【答案】2.5.如图是一个不完整的正方体平面展开图，需再添上一个面，折叠后才能围成一个正方体．将其补充完整，请将所有的方法画出来.【知识点】立体图形的展开图.【数学思想】【解题过程】解：共有下列4种情况：【思路点拨】由正方体的展开图对比可求解.【答案】6.小明家的客厅长5m，宽4m，高3m．现要在离地面0.5m的A处装一个电源，开关装在离天花板1m的B处．用电线把A、B两处连起来，且A、B点都在墙的中间（如图）．为安全起见，电线应固定在客厅的天花板、地板或墙上，而不能从客厅中穿过．电工最少需多长的电线？【知识点】立体图形的展开图.【数学思想】【解题过程】解：①当电线过左面、上面、右面时，所用电线长为：1+5+（3﹣0.5）=8.5m，②当电线过左面，下面，右面时所用电线长为：3﹣1+5+0.5=7.5m；③当电线过左面，后（或前）面，右面时所用电线长为：2+5+2+（3-1-0.5）=10.5m ；所以故电工最少需7.5m电线. 【思路点拨】应把左面，上面，右面的三面展开在一个平面内，算出两点间的距离；把左面，下面，右面的三面展开在一个平面内，算出两点间的距离；把左面，后面，右面的三面展开在一个平面内，算出两点间的距离；进行比较．【答案】7.5m.。
