住宅建筑给排水设计

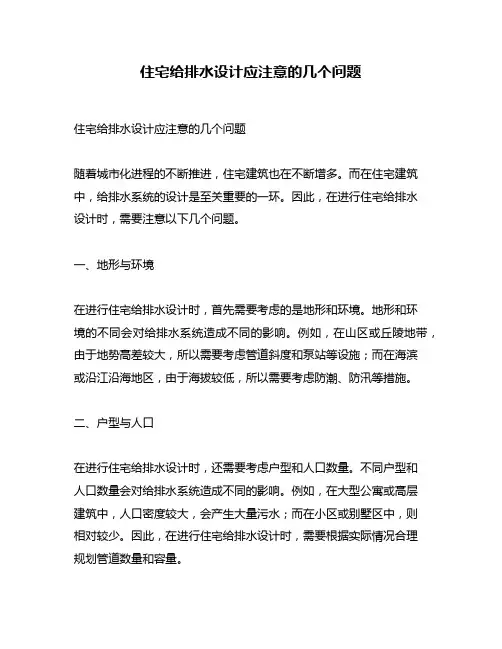

住宅给排水设计应注意的几个问题住宅给排水设计应注意的几个问题随着城市化进程的不断推进，住宅建筑也在不断增多。

而在住宅建筑中，给排水系统的设计是至关重要的一环。

因此，在进行住宅给排水设计时，需要注意以下几个问题。

一、地形与环境在进行住宅给排水设计时，首先需要考虑的是地形和环境。

地形和环境的不同会对给排水系统造成不同的影响。

例如，在山区或丘陵地带，由于地势高差较大，所以需要考虑管道斜度和泵站等设施；而在海滨或沿江沿海地区，由于海拔较低，所以需要考虑防潮、防汛等措施。

二、户型与人口在进行住宅给排水设计时，还需要考虑户型和人口数量。

不同户型和人口数量会对给排水系统造成不同的影响。

例如，在大型公寓或高层建筑中，人口密度较大，会产生大量污水；而在小区或别墅区中，则相对较少。

因此，在进行住宅给排水设计时，需要根据实际情况合理规划管道数量和容量。

三、管道材质在进行住宅给排水设计时，还需要考虑管道材质。

不同的管道材质具有不同的特点和适用范围。

例如，PVC管道具有良好的耐腐蚀性和耐压性，适用于一般排水系统；而PPR管道则具有良好的耐高温性和耐压性，适用于热水供应系统。

因此，在进行住宅给排水设计时，需要根据实际情况选择合适的管道材质。

四、设备选型在进行住宅给排水设计时，还需要考虑设备选型。

不同的设备具有不同的功能和适用范围。

例如，污水泵站可以将污水输送到下游处理站点；而分流器可以将污水分流到不同处理系统中。

因此，在进行住宅给排水设计时，需要根据实际情况选择合适的设备。

五、安全与环保在进行住宅给排水设计时，还需要考虑安全与环保问题。

住宅给排水系统若出现故障或泄漏等问题，则会对居民生活造成严重影响，并且对环境造成污染。

因此，在进行住宅给排水设计时，需要考虑安全与环保因素，采取相应的措施确保系统运行安全、稳定和环保。

六、维护与管理在进行住宅给排水设计时，还需要考虑维护与管理问题。

住宅给排水系统需要定期进行检修和维护，以确保其正常运行。

住宅建筑室内给水排水设计说明一、工程概况1、建设地点：2、建筑功能：地上，地下3、总建筑面积：m2，其中地上m2，地下m24、居住总套数：套，其中：一室一厅套，二室一厅套，三室两厅套，四室两厅套；5、建筑层数及栋数：六层住宅栋，十八层住宅栋，三十层住宅栋6、建筑总高度： m7、高层建筑防火分类：类8、建筑耐火等级：级9、抗震设防烈度：七度。

10、人防设施：人防设施位于地下层11、人防类别：常6级、核6级、甲类平战结合人防地下室。

二、设计依据1、已批准的初步设计文件（详见建施总说明）；2、建设单位提供的有关资料和设计任务书（详见建施总说明）；3、本专业设计所采用的主要标准：《建筑给水排水设计规范》GB50015-2003（2009年版）《住宅建筑规范》GB50368-2005《住宅设计规范》GB50096-1999（2003年版）《建筑设计防火规范》GB50016-2006《高层民用建筑设计防火规范》GB50045-95(2005年版)《汽车库、修车库、停车场设计防火规范》GB50067-97《自动喷水灭火系统设计规范》 GB50084-2001(2005年版)《气体灭火系统设计规范》GB50370-2005《建筑灭火器配置设计规范》G50140-2005《人民防空地下室设计规范》GB50038-2005《人民防空工程设计防火规范》GB50098-2009《武汉城市圈低能耗居住建筑设计标准》DB42∕T559-20094、业主提供的市政给排水管网资料；（1）路敷设有DN供水干管，可以提供一个DN接管，最不利供水压力为MPa。

（2）市政排水为污水、雨水分流制；路敷设有DN水干管，编号的可供接口的污水检查井标高为m，接管管径为DN；路敷设有DN雨水干管，编号的可供接口的雨水检查井标高为m，接管管径为DN。

三、设计范围1、包括红线以内的室内生活给排水、生活热水、内排雨水、消防给水系统、气体灭火系统及建筑灭火器配置设计。

关于高层住宅楼给排水的设计随着城市化进程的加速，高层住宅楼如雨后春笋般在城市中拔地而起。

给排水系统作为高层住宅楼的重要组成部分，其设计的合理性直接关系到居民的生活质量和建筑的使用功能。

本文将详细探讨高层住宅楼给排水设计的相关要点。

一、高层住宅楼给排水系统的特点高层住宅楼由于高度较高、层数较多，与低层建筑相比，其给排水系统具有以下特点：1、静水压力大由于楼层高度的增加，静水压力也随之增大。

如果不采取合理的分区供水措施，不仅会造成管材、设备的损坏，还会导致用水时压力过大，产生噪音和水资源浪费。

2、消防要求高高层住宅楼人员密集，火灾风险较大，因此对消防给排水系统的要求更为严格。

需要设置可靠的消防供水设施，确保在火灾发生时能够及时有效地灭火。

3、排水量大居民生活用水量较大，同时雨水排放也需要考虑。

排水系统需要具备足够的排水能力，以防止排水不畅造成的积水和污水倒灌等问题。

4、管道布置复杂为了满足各楼层的用水和排水需求，管道需要在竖向和水平方向进行复杂的布置，这对管道的敷设和维护提出了更高的要求。

二、高层住宅楼给水系统设计1、供水方式选择常见的高层住宅楼供水方式有以下几种：（1）分区并联供水将建筑竖向分为若干个供水区，每个区设置独立的供水设备和管网，各区之间互不干扰，供水可靠性较高。

（2）分区串联供水各区的水泵和水箱串联工作，下一区的水箱由上一区的水泵供水。

这种方式能源消耗相对较低，但水箱设置较多，增加了建筑空间的占用。

（3）减压供水通过在底层设置减压装置，将市政供水压力减至合适的压力后供上部楼层使用。

这种方式设备简单，但减压效果可能受到市政供水压力波动的影响。

在实际设计中，应根据建筑高度、用水量、水质要求、设备投资和运行管理等因素综合考虑，选择合适的供水方式。

2、管材选用给水管道应选用耐腐蚀、耐压、密封性好的管材。

常用的管材有不锈钢管、铜管、PPR 管等。

不锈钢管和铜管具有强度高、耐腐蚀、使用寿命长等优点，但价格相对较高；PPR 管价格较为经济，安装方便，但在高温环境下性能可能会有所下降。

对住宅建筑给排水设计的问题分析随着国民经济发展，人们生活水平提高，同时对住宅建筑给排水也提出了更高的要求。

本文就对住宅建筑给排水设计的种种问题进行了探讨。

一给水系统的细节及节能⑴没有利用市政管道水管压力，直接采用水泵加压供水。

这种情况普遍发生在小区所在市政管网水压偏低的地区。

以某住宅小区为例，该小区以6层住宅楼为主，层高为3 m，则1～6层所需水压分别为120 kpa、140 kpa、180 kpa、220 kpa、260 kpa、300 kpa。

市政给水压力为180 kpa，市政管网至该楼给水接入口水头损失为10 kpa，故市政管网水压能满足3层以内给水水压要求。

而开发商未认真考虑市政管网水压利用问题，采用水泵加压直接供水方式，造成能源的很大浪费。

如果按1～3层直接利用市政水压供水，4—6层采用市政加压供水方案，则1—3层供水水压由350 kpa下降至200 kpa，其节能效果将十分显著，可大大降低建筑物的能耗。

⑵室内给水压力过高，大大降低了管材及卫生器具的使用寿命。

这种情况在高层多层混合小区比较常见，通常是由于未仔细考虑小区内建筑物的分区给水压力的使用情况，仅简单地将供水水泵机组设计为高压区泵组及低压区泵组，甚至有的工程项目仅采用一种型号的主泵供水，致使多层建筑物室内水压过高。

因此，即使采用变频调速水泵机组的节能措施，但实际上仍造成大量的电能浪费。

建议将多层建筑及高层建筑的低区(1—7层)作为一个系统，设置独立的水泵及管网系统，且应考虑多层建筑室内给水系统的减压问题，统筹考虑建筑物或小区的供水方案，确保系统的安全、高效、节能。

⑶用水高峰期室内水压偏低，影响住户的正常使用。

造成这种情况的主因是未考虑到供水部门的实际供水情况，致使在夏季或用水高峰时常出现顶层住户水压不足的情况，不能保证住户室内给水系统的正常使用。

笔者认为，一般情况下，入户管的工作压力应﹤0.15 mpa，低于此值时应采取给水增压措施。

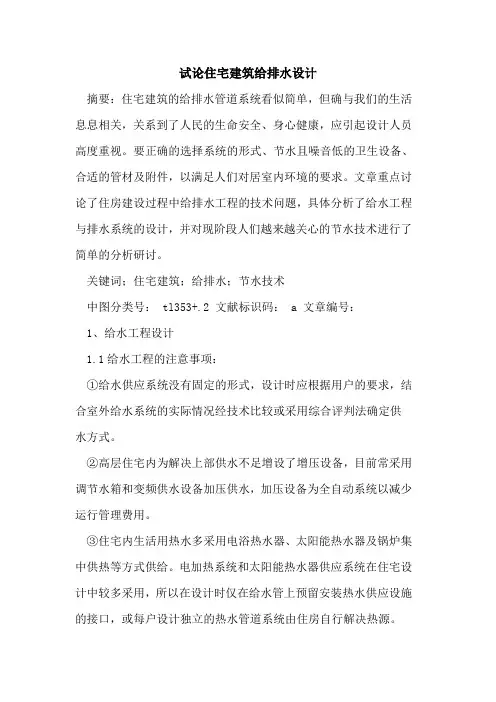

试论住宅建筑给排水设计摘要：住宅建筑的给排水管道系统看似简单，但确与我们的生活息息相关，关系到了人民的生命安全、身心健康，应引起设计人员高度重视。

要正确的选择系统的形式、节水且噪音低的卫生设备、合适的管材及附件，以满足人们对居室内环境的要求。

文章重点讨论了住房建设过程中给排水工程的技术问题，具体分析了给水工程与排水系统的设计，并对现阶段人们越来越关心的节水技术进行了简单的分析研讨。

关键词；住宅建筑；给排水；节水技术中图分类号： tl353+.2 文献标识码： a 文章编号：1、给水工程设计1.1给水工程的注意事项：①给水供应系统没有固定的形式，设计时应根据用户的要求，结合室外给水系统的实际情况经技术比较或采用综合评判法确定供水方式。

②高层住宅内为解决上部供水不足增设了增压设备，目前常采用调节水箱和变频供水设备加压供水，加压设备为全自动系统以减少运行管理费用。

③住宅内生活用热水多采用电浴热水器、太阳能热水器及锅炉集中供热等方式供给。

电加热系统和太阳能热水器供应系统在住宅设计中较多采用，所以在设计时仅在给水管上预留安装热水供应设施的接口，或每户设计独立的热水管道系统由住房自行解决热源。

1.2 给水设计的关键因素；①适当增设单体建筑户外控制阀门：传统的住宅给水设计是在每一根立管的底层出地面处设切断阀门，而房户外小区内则是一个建筑楼群组共用一个地下控制阀门。

②适当增设单体建筑户体控制阀门：立管底部的给水阀门不可少，其目的主要是为了当底层住户发现下水管堵塞引起地面冒水时，可以及时关闭给水总阀，减少排污量。

③注意室外阀门的安装型式：室外安装的阀门大部分都是口径为dg75以上的截止阀或闸板问或蝶阀，一般均是法兰安装，而且有国家标准图。

需要注意的一个问题是，这些装于地下的阀门一旦损坏时如何更换。

④给水管道压力超过0.3～0.4mpa 且管径≤20mm 及管路较长时，管道会产生啸叫和振动，这主要由高速水流动力与管道系统产生共振所致。

住宅建筑给排水管道的设计方法浅述住宅建筑给排水管道的设计方法主要包括下水道管道的布置和尺寸设计、排水管道的材质选择和安装、防水处理以及通风系统的设计等方面。

下面将对每一方面进行详细说明。

1. 下水道管道的布置和尺寸设计下水道系统主要包括室内下水道和管道、下水管道和公共下水道。

室内下水道的布置应合理，避免出现地下或墙体内漏水现象。

通常要求下水管道呈自上而下的坡度，确保水流顺畅流向排水口。

室内下水管道应避免弯曲和分支过多，以减少堵塞的可能性。

下水道管道的尺寸设计主要参考以下几个方面：- 管道内径：一般以流量和阻力损失为基础确定下水道管道的内径。

较大的管径可减小阻力，提高水流速度，有利于排水。

- 管道坡度：一般情况下，室内管道的坡度按照每米1%的标准设计，确保水流顺畅。

但在厨房和浴室等容易产生油脂和污垢的区域，坡度可适当增大以避免堵塞。

- 排水量：根据建筑使用的需求和排水设备的数量，计算出每个排水设备的排水量，合理安排下水道管道的尺寸。

2. 排水管道的材质选择和安装排水管道材质的选择应符合节能环保的要求，并能够承受建筑物排水系统的需求。

常用的排水管材质包括PVC管、铸铁管和玻璃钢管等。

PVC管具有成本低、安装方便等优点，适用于室内下水道和管道；铸铁管具有耐腐蚀性和耐压性好的特点，适用于户外公共下水道；玻璃钢管具有良好的耐腐蚀性和耐磨性，适用于特殊环境下的排水系统。

排水管道的安装应符合相关规范和要求：- 管道施工应符合施工技术要求，确保接头严密、无渗漏。

- 施工过程中应注意保护排水管道，避免受到外力破坏。

- 管道连接处应采用密封性好的连接方式，如橡胶密封圈或胶水密封。

3. 防水处理住宅建筑中，防水处理主要涉及到厨房、浴室、阳台等湿区的防水。

防水材料选择应符合相关规范，如使用聚乙烯防水膜、防水胶等。

防水施工过程中应注意以下几点：- 合理选择防水层的厚度，确保防水效果。

- 施工防水层时应注意防水层与管道的连接处，如灌浆密封或装置防水套管等。

浅议住宅建筑给排水设计摘要：给排水系统作为住宅设备的重要组成部分，其系统设计是否合理，对今后住户的装修、日常使用与维护将产生重要影响。

现结合本人在住宅设计过程中的一些经验与体会，谈谈住宅给排水系统设计中的一些特点。

关键词：住宅建筑给排水设计水表管道敷设随着国民经济的发展，人民生活水平的不断提高，对住宅条件的要求也越来越高。

住宅条件的改善不单表现在面积的扩大，更重要的是功能的转变。

要实现这种功能的转变，在一定程度上则取决于厨房、卫生间的给水排水设计。

现根据工程设计实践，结合国家规范要求，谈谈现代住宅建筑给水排水系统设计中的一些成功做法。

一、给排水系统设计1.1给水系统给水系统没有固定的形式，设计是根据用户的要求，结合外部给水情况确定供水方式。

对多层住宅，别墅和高层住宅低区尽量利用外部给水管网的压力直接供水。

对高层住宅，当外部管网水压不能满足整个建筑物上部用水要求时，在建筑物的底层设调节水箱和变频供水设备加压供水。

高层住宅生活给水系统的竖向水区，是根据规范要求各分区最低卫生器具给水配件处的静水压力不宜大于0.35mpa的标准进行划分的，其供水方式多为下行上给式。

1.2热水系统设计住宅内生活用热水多采用电淋浴热水器、太阳能热水器及锅炉集中供热等方式供给。

电加热系统和太阳能热水器供应系统在住宅设计中较多采用，设计时仅在给水管上预留安装热水供应设计的接口或每户设一独立的热水管道系统由住户自行解决热源。

对于一些较高档次小区多采有集中供应热水系统，集中供热系统已成为住宅的“卖点”之一，也是住宅档次的标准。

从住户的角度讲。

集中热水系统应是在用水点随时取用温度及压力稳定的热水，但从专业角度来讲，供水的压力平衡是设计集中热水系统首选考虑的问题。

根据建筑物的高度，热水系统必须要实行与给水系统相一致的竖向分区，并由相应的给水系统供水才能保证各用水点的冷热水压力均衡，取得良好的效果，各分区冷水和热水系统不能共用减压阀，须分别减压后供给。

住宅给排水设计要点1.给水系统设计要点：(1)合理选择给水设备：根据住宅的供水压力和水量需求，选择合适的给水设备，如水泵、水箱等。

(2)合理布置给水管道：根据住宅的结构和房间布局，合理布置给水管道，确保水流畅通、供水均匀。

(3)合理计算管径：根据住宅的供水需求和水压要求，进行管道计算，确定合适的管径，以确保足够的供水量和压力。

(4)合理设置水表和阀门：根据需要设置水表和阀门，便于使用者查看用水情况和进行水资源管理。

(5)合理选择给水管材料：根据住宅的使用要求以及给水水质的特点，选择合适的给水管材料，如PVC管、PE管等。

2.排水系统设计要点：(1)合理布置排水管道：根据住宅的结构和房间布局，合理布置排水管道，确保排水畅通、排放合理。

(2)合理计算管径：根据住宅的排水需求和排水量，进行管道计算，确定合适的管径，以确保足够的排水量。

(3)合理设置下水道和检查井：根据住宅的排水布局，设置合适的下水道和检查井，便于排水的检修和清理。

(4)合理选择排水管材料：根据住宅的使用要求以及排水水质的特点，选择合适的排水管材料，如PVC管、铸铁管等。

(5)合理设置排水设备：根据住宅的排水需求，设置合适的排水设备，如地漏、马桶、浴缸等，以便快速、有效地排水。

3.防水设计要点：(1)合理设计卫生间和厨房的防水：在卫生间和厨房等易受潮的地方，采取防水措施，如防水涂料、防水卷材等，以防止水浸和渗漏。

(2)合理设置防水层：在卫生间和厨房等地面上，设置防水层，以防止水渗漏到楼下或其他房间。

(3)合理设置排水坡度：在卫生间和厨房等地面上，设置合适的排水坡度，以确保水能够顺利排出。

(4)合理选择防水材料：根据泳池和露台等特殊场所的防水需求，选择合适的防水材料，如防水涂料、防水卷材等。

(5)合理设置防水接缝和连接处：在防水材料的接缝和连接处，设置合适的防水措施，以防止渗漏。

4.管道保温设计要点：(1)合理选择保温材料：根据住宅的使用环境和气候条件，选择合适的保温材料，如聚氨酯泡沫、岩棉等。

住宅给排水设计参数规范1. 引言住宅给排水设计是建筑工程中重要的一环，它直接关系到住宅内部的水资源供应和废水排放。

设计合理的给排水系统能够保障住宅内部的用水和排水的正常运行，同时也能有效地控制废水的排放，保护环境。

本文档旨在规范住宅给排水设计中的参数设定，确保给排水系统的安全、可靠和高效运行。

2. 规范要求2.1 排水系统设计要满足以下要求： - 保证排水畅通。

排水系统中的管道、管件及附件应具备良好的排水能力，避免堵塞和积水的发生，保证排水的顺畅。

- 提高排水速度。

排水系统中的水泵和管道布置应合理，以最大限度地提高排水速度，减少住宅内部水的滞留时间。

- 控制噪音和振动。

排水系统中的管道和水泵应采取隔音、减震的措施，以减少噪音和振动，提高居住环境的舒适性。

2.2 给水系统设计要满足以下要求： - 保证供水安全。

供水系统中的水源、供水设备和管网应符合卫生标准，保证供水的卫生和安全。

- 提供稳定的水压。

供水系统中的水泵和水箱应选择合适的容量和设计参数，以保证住宅内的水压稳定。

- 节约用水。

给水系统中的水表和水阀应具备良好的测量和控制功能，以促使住宅用户合理使用水资源，节约用水。

3. 给排水设计参数设置3.1 排水系统设计参数设置： - 管道直径：根据住宅的使用人数和排水设备的类型合理设置，在一般情况下，卫生间、厨房等设备应选择适当的排水管径，一般建议不小于75mm。

- 坡度：排水管道应设置适当的坡度，以保证污水能够自然地流向污水井或下水道。

一般情况下，坡度设置为1%至3%之间。

- 排水管道与居住区域的距离：为了减少管道的长度和压力损失，排水管道应尽量靠近居住区域，减少管道的弯曲和长度。

- 排水口的设置：根据住宅使用的设备和排水需求合理设置排水口的数量和位置，在卫生间、厨房等设备周围设置排水口，以保证排水的顺畅。

3.2 给水系统设计参数设置： - 管道直径：根据住宅的使用人数和供水设备的类型选择合适的供水管径，一般建议不小于20mm。

住宅给排水设计要点住宅给排水系统的设计是建筑物设计中至关重要的一环。

一个良好设计的给排水系统能够有效地解决居住者的生活排水问题，保障住宅内部环境的卫生和舒适。

下面将介绍住宅给排水设计的一些要点。

1. 合理规划布局在住宅设计初期，需要合理规划给排水系统的布局。

首先，确定主要卫生间、厨房和洗衣房等产生大量废水的位置，将其布置在同一层，并尽量减少水平管道的转弯。

其次，要考虑到水源和排水设备的位置，确保给水管道和排水管道的距离尽量短，减少管道长度和阻力。

2. 引水系统设计住宅的给水系统需要合理设计，以确保足够的用水量和压力。

首先，要根据住宅的水需求确定合适的水源和供水方式，可以选择自来水供应或者水井供水。

其次，需要合理安排冷热水管道的走向和连接方式，确保供水到达每一个用水点。

此外，还应考虑安装水泵、水箱等设备，以应对特殊情况下的水压问题。

3. 排水系统设计住宅的排水系统是将生活中产生的废水排出建筑物外部的重要通道。

在设计排水系统时，应该考虑以下几个方面。

首先，排水管道的材料选择要适应不同的废水类型，常用的材料有PVC、铸铁、砖混等。

其次，需要合理设置地漏、下水道等出水口，确保废水能够顺利排出。

再次，考虑排水管道的坡度和截面尺寸，确保废水能够快速而顺畅地流动。

4. 防水设计防水是住宅给排水系统设计的关键环节之一。

特别是在卫生间、洗漱台等湿度较高的区域，要采取合适的防水措施，以防止漏水和渗漏问题。

常见的防水措施包括涂刷防水涂料、铺设防水卷材等，可以根据具体情况选择合适的防水材料和方法。

5. 通风设计通风是住宅给排水系统设计中不可忽视的一部分。

良好的通风系统能够有效排除室内的湿气和污浊空气，确保居住环境的清新舒适。

在设计通风系统时，要考虑合适的通风孔位置和尺寸，以及通风管道的走向和连接方式。

同时，可以考虑配备通风设备，如排风扇等，增强通风效果。

总之，住宅给排水设计对于建筑物的舒适度和居住环境都起着重要的作用。

住宅楼给排水施工方案一、项目概述本项目为一座住宅楼给排水施工方案。

该住宅楼共有10层，包括地下1层和地上9层，总建筑面积为5000平方米。

本方案将详细介绍住宅楼的给排水系统设计和施工方案。

二、设计方案1.建筑布置设计：-地下一层设有生活污水处理室和污水泵房，将污水通过污水泵提升至地上一层处理。

-地上各层设有卫生间和厨房，需要将废水通过立管输送至地下一层进行处理。

-所有给排水管道均采用塑料管道，包括PVC管道和PE管道。

2.给水系统设计：-给水管道将自上至下分布在每层的水务间，主要包括输水管道和分支管道。

-给水系统设计按照国家标准进行，满足住宅楼正常居住和生活用水需求。

3.排水系统设计：-地下一层污水处理室设有格栅，用于过滤污水中的大颗粒杂物。

-污水泵房设有污水泵和备用泵，以保证系统正常运行。

-立管采用双管道设计，分别用于废水排放和雨水排放。

-如有需要，可设计雨水收集系统，将雨水重复利用。

三、施工方案1.施工前准备：-按照设计方案制定详细的施工计划，确定施工队伍的组织结构和工作任务。

-确定所需使用的材料，并进行采购和验收。

-对施工场地进行勘察，确保施工场地符合施工要求。

2.给水系统施工：-先进行管道预埋，将给水管道按照设计要求预埋在楼板和墙体中。

-安装主供水管道，包括输水管道和分支管道，采用焊接或螺纹连接方式。

-安装管道支架和固定件，以确保管道固定牢固。

-进行压力测试和漏水测试，确保给水系统密封性和正常运行。

3.排水系统施工：-先进行管道预埋，将排水管道按照设计要求预埋在楼板和墙体中。

-安装污水处理设备，包括格栅和污水泵，确保污水处理室的正常运行。

-安装立管和分支管道，采用焊接或螺纹连接方式，确保管道的畅通。

-进行压力测试和漏水测试，确保排水系统密封性和正常运行。

4.施工后维护：-完工后进行系统验收和试运行，确保系统正常运行。

-对系统进行定期的维护和清洁，确保系统保持良好的工作状态。

-如有需要，进行系统的改进和优化，以提高系统的性能和效率。

住宅建筑给排水设计标准
住宅建筑的给排水设计标准通常由国家建筑设计规范和当地建
筑规范所规定。

在中国，相关的设计标准主要包括《建筑给水排水
设计规范》（GB 50015-2003）和《建筑给水排水技术规范》（GB 50014-2006）。

这些标准涵盖了住宅建筑的给水、排水系统的设计
原则、设备选型、管道布置、施工及验收等方面的内容。

在设计给水系统时，需要考虑供水管道的布置、水箱的设置、
水泵的选型等，以保证居民日常生活用水的需求。

同时，排水系统
的设计也十分重要，包括污水管道、雨水管道、检查井、排水泵等
设施的设置，以确保污水和雨水能够有效排出建筑物，不会引发漏
水或积水等问题。

此外，设计标准还会涉及到防水、防潮、防霉等方面的要求，
以保证建筑物结构的稳固和居住环境的健康。

另外，还会考虑到节水、节能等方面的要求，以提高建筑物的可持续性。

除了国家标准外，不同地区也可能有一些地方性的标准和规定，因地制宜地考虑当地的气候、地质等因素，以确保给排水系统的设
计符合当地的实际情况。

综上所述，住宅建筑的给排水设计标准涵盖了诸多方面，包括供水系统、排水系统、防水防潮、节能节水等内容，设计人员在进行相关工作时需要全面考虑这些标准的要求，以确保建筑物的给排水系统安全、健康、可持续地运行。

二.设计计算书本建筑物为多层（6层）住宅，室外管网压力为270Kpa,接近于需求压力 280Kpa,故利用外网水压直接供给整栋楼层，放大部分管径以减小水头损失，不 设水箱不设加压设备。

（一）生活给水系统1 .计算基本参数确定：根据住宅基本状况，该建筑属于Il 类普通住宅，共6层，每层有4户，每户 3.5人,每户一厨两卫，生活热水由家用燃气热水器供应。

由课本37页查表得： 每户厨房内设洗涤盆一个（N=LO ）,厕所内设蹲式（或坐式）大便器（冲洗水 箱浮球阀）（N=0.50×2）,洗脸盆（N=0.75x2）、淋浴器（N=0.75×2）及家用洗 衣机用水龙头（N=1.00） o 最高日生活用水定额取250L/ （人∙d ）,用水时数24h, 时变化系数K =2.8,总人数m=84人。

建筑物内的生活用水全部由室外管网直接 供水，故采用设计秒流量计算。

2 .计算方法：「 m∙q 0 3.5×4×6×250 .1 λλ 3 , j1）最高日用水量计算：aQd=m∕ =—————= 21.00m 3∕JC Q d K h 21.00×2.8最高日最大时用水量计算：Qh =TFV= 2 A =°∙681L∕s3.6×Γ3.6 × 24%——最高日生活用水定额，取250 （L/人∙d ）；m——每户用水人数，取3.5人；Kh ——小时变化系数，取2.8；2）由于该建筑物卫生器具给水当量、使用人数、用水定额、使用时数及小 时变化系数均相同，按下式计算最大用水时卫生器具给水当量平均出流概率：U - q0 .g K fl _25° 义 3.5义 2.8 = 2 36%L 0.2∙"T∙3600 —（）.2 x 6.0 x 3600 x 24 — ' °O式中Uo ——生活给水管道的最大用水时卫生器具给水当量平均出流概率，%.%——最高日生活用水定额，取250 （L/人∙d ）；m——每户用水人数，取3.5人；Kh ——小时变化系数，取2.8；7v≡——每户设置的卫生器具给水当量数；=6.0T ——用水时数，取24h ；0∙2 ——1个卫生器具给水当量的额定流量。

《底商住宅楼给排水》设计计算说明书设计题目：商水县商业街底商住宅建筑给排水系别：建筑环境与能源工程系专业：建筑环境与设备工程班级学号：041409158学生姓名：张闯指导教师：余海静、王增欣、王远红、田长勋河南城建学院2011年12月30日目录第一部分课程设计任务 (3)一、设计题目 (3)二、设计资料 (3)三、设计内容 (3)四、设计成果 (3)五、参考资料 (3)第二部分课程设计说明 (5)一、室内给水系统 (5)1、给水方式的选择 (5)2、给水系统的组成 (5)3、给水管道的安装与敷设 (5)二、室内消防系统 (5)1、消火栓系统 (5)2、自动喷水系统 (5)三、室内排水系统 (6)第三部分课程设计计算说明 (7)一、室内给水系统计算 (7)（一）用水量计算 (7)（二）管网的水力计算 (7)二、室内消防系统计算 (9)(一)消火栓布置计算 (9)（二）自动喷水灭火系统计算 (12)三、室内排水系统计算 (13)（一）底商排水系统 (13)（二）标准住宅区的排水系统 (15)第四部分设计小结 (16)第一部分课程设计任务一、设计题目商水县商业街底商住宅楼建筑给排水设计二、设计资料1.该楼位于商水县商业街，地处繁华地带，是6层的底商住宅建筑，每层功能如下：负1和1层为商场，层高3.9和3.5 米，2 层以上为住宅，层高均为2.9米。

每层的卫生器具设置情况如下：地下层和一层有各一个公共卫生间，卫生器具有13个自闭式冲洗阀大便器、6个自闭式冲洗阀小便器、2个洗脸盆和一个洗涤盆，二至五层每层有坐便器、洗脸盆、洗涤盆、沐浴设备、洗衣机、洗菜盆各8个。

2.根据建筑物的性质，用途及甲方要求，室内设给排水卫生设备，要求全天供应冷水，不供应热水。

消防给水要求安全可靠，室内各管道尽量采用暗装。

3.给水水源，该建筑物以城市管网为水源，在该建筑物的正北部有一条DN300的市政管网，市政管网的埋深为0.6m，室内外标高差为0.6m，常年可用水头35m,城市管网不允许直接抽水，该城市的冻土深度为0.4m。
