第1节 电流过大的原因
MENTAL HEALTH COUNSELING PPT
讲解人： 时间：2020.5.20
课堂导入
最近几年，我国城乡许多地区进行家庭供电线路的改造，主要内容是把电线 换成更粗的，电能表换成额定最大电流更大的。你知道为什么要这样改造吗？
一、家用电器的总功率对家庭电路的影响
1.演示实验
人教版九年级物理（初中）
第十九章 生活用电
第1节 家庭电路
MENTAL HEALTH COUNSELING PPT
讲解人： 时间：2020.5.20
课堂导入

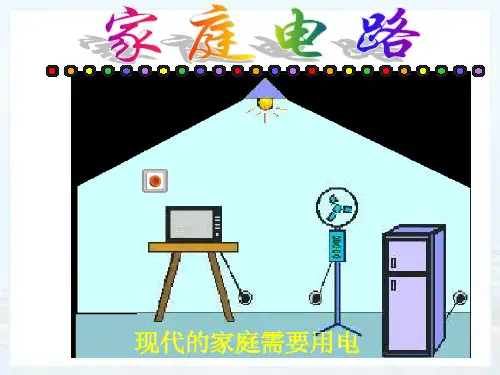

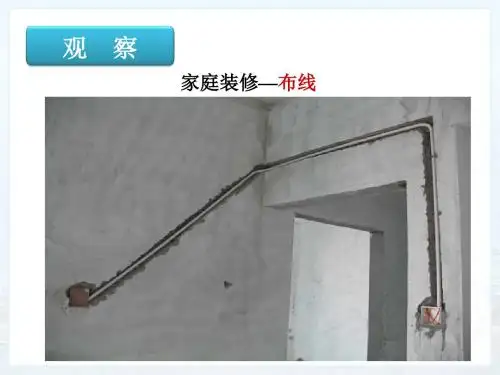

我们家中的空调、电视、电冰箱、手机、油烟机、微波炉、电饭锅、热水壶、 洗衣机、电脑、.....都离不开电，电是怎样送到家，又怎样分配到用电器的？
一、家庭电路的组成
3.各部分的作用
（1）电能表 ①作用：测量用电器消耗电能的多少。 ②安装：安装在干路上，总开关之前。 ③读数：前后两次读数之差；红色方框中(最后一 位)是小数。 如图： 3135.7 kw ·h
一、家庭电路的组成
（2）总开关：
（1）作用：：控制整个电路的通断
（2）安装：串联在干路中；闸刀开关安装时，静触头一定 要在上边，切不可
三、保险丝的作用
保持滑动变阻器滑片位置不变，即保持电路中电流不变。在A、B间换上一段较粗的保险丝，
接通电路。观察现象： 现象：保险丝和铜丝均完好，没有断开。 结论：能使细保险丝熔断的电流，不一定能让粗保险丝熔断。 4. 规格：保险丝的规格用额定电流来表示。
熔断电流是额定电流的两倍。 保险丝越粗，额定电流和熔断电流越大。
本堂重点 家庭电路的组成部分及作用。 本堂难点 试电笔的构造和漏电保护器的作用。
课堂练习

随堂练习 7.按题目要求作图：如图所示，将三孔插座 正确接入家庭电路。
• 9、春去春又回，新桃换旧符。在那桃花盛开的地方，在这醉人芬芳的季节，愿你生活像春天一样阳光，心情像桃花一样美丽，日子像桃子一样甜蜜。 2021/3/52021/3/5Friday, March 05, 2021
• 10、人的志向通常和他们的能力成正比例。2021/3/52021/3/52021/3/53/5/2021 12:07:12 PM • 11、夫学须志也，才须学也，非学无以广才，非志无以成学。2021/3/52021/3/52021/3/5Mar-215-Mar-21 • 12、越是无能的人，越喜欢挑剔别人的错儿。2021/3/52021/3/52021/3/5Friday, March 05, 2021 • 13、志不立，天下无可成之事。2021/3/52021/3/52021/3/52021/3/53/5/2021
家庭用电
学校：________ 教师：________
一、家庭电路的组成 你知道常见的家庭电路由哪些部分组成吗 ？
点击画面播放
一、家庭电路的组成
1.进户线
220 V 220 V
火线
零线 0V
大地
家庭电路的电能是通过电网从发电厂输送来的。我 国家庭电路的电压是220V。
一、家庭电路的组成 2．电能表 （1）作用：
• 14、Thank you very much for taking me with you on that splendid outing to London. It was the first time that I had seen the Tower or any of the other famous sights. If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.

A、停电了 B、进户的火线断了 C、火线与零线相碰了 D、零线断了
9、某人声称自己具有特异功能——不怕电，他把灯泡接在了两 根电线上，灯泡正常发光，取下灯泡后，他用双手同时抓住这 两根电线芯，并让别人用试电笔测其肌肤，众人见氖管发光而 瞠目结舌，对此，下列说法不正确的是（ B ）
A、这是伪科学的欺骗行为
进户线
❖ 从变压器上引出的低压供电线路，一根火线， 一根零线，电流从火线流向零线，沿途分别 进入每家每户，称为进户线。
❖ 注意：火线和零线不能直接相连（短路）， 必须在火线和零线之间接入用电器才能相连。 （直接接用电器或通过插座接用电器）
接入顺序
❖ 进户线先接电能表，再接总开关和保护设备， 然后接电灯、插座和其他用电器。
封闭管式熔断器
有关保险丝
思考： ❖家用保险丝是由熔点较 低
的铅锑合金制成的。
❖当有过大的电流通过时，保险丝产生较 多的 热量 ，使它的温度达到 熔点， 保险丝 熔化，自动切断电路，起到保险 作用。
❖保险丝应安装在 干 路上。
b、保险丝材料： 一般由电阻率较大熔点较低的铅锑金属合金 做成的。 c、保险丝选择： 保险丝的电流等于或稍大于电路中正常工作 的电流。
触电的急救
首先切断电源，然后进行抢 救或灭火。
课堂小结
家庭电路的组成
组成：电能表、总开关、保险盒、 插座 和电灯等
保险丝的作用
空气开关——新型的保险装置
生
火线和零线
火线和零线
活
试电笔
用
单线触
电
低压触电 电 双线触电
常 识
触电的类型
高压电弧触电 高压触电
高压跨步电压触电
触电的急救
首先马上切断电源 人工呼吸

• 保证使用电器时金属外壳先接，拔插头时 金属外壳后离开地线。有效的防止触电。
课堂小结
1．家庭电路由进户线、电能表、总开关、 保险装置、用电器、导线等组成，了解各部分的 作用。
2．用试电笔可以辨别火线和零线，了解三 线插头的使用与漏电保护器的作用。
练习
• １、在家庭电路中，插座、螺口节能灯和开关的连接正确的是（ ）
火线
零线 大地
２、如何辨别火线和零线？
用试电笔！
试电笔
二、火线和零线
３．试电笔 （1）作用：辨别火线和零线。 （2）构造：
弹簧 氖管 电阻
笔尾金属体
笔尖金属体
（3）使用方法: 用手接触笔尾的金属体、笔尖金属体接触被测 导线。若氖管发光，则接触的是火线，否则为零线。
为什么火线可发 光，零线不光？
试电笔的正确使用！
• 4\现在许多宾馆都利用房卡取电，如图10所示。只有把房 卡插入槽中，房间内的用电器才能使用。房卡的作用相当 于家庭电路中的 ，房间里演示使用试电笔的握笔方法，其中正确的是 （ ）
• A．（b）（c） • C．（a）（c）
B．（a）（d） D．（b）（d）
• 如图是一条刚装好的家庭电路，在末安装保险丝之前，先 把灯泡L0 接在装保险盒的两个接线柱上，当只闭合S1 时 ，L0和L1发光都偏暗；当只闭合S2 时，L0正常发光；当只 闭合S3时，L0不发光．则下列判断正确的是（四只灯泡的 额定电压均为220V）（ ）
• • • •
A．灯泡L1所在支路正常 B．灯泡L2所在支路正常 C．灯泡L3所在支路正常 D．装好保险丝，合上所有开关后，灯泡都能正常发光
• ６、现在一般标准住宅户内配电系统都使用了空气开漏电 保护器、三线插座等设备，有一配电系统如图所示，其中 各个设备的特征是 • A．电能表上可以直接读了应该交的电费 • B．空气开关的作用与保险丝的作用完全相同 • C．三线插座正中间的插孔该接三脚插头的最长那只脚 • D．漏电保护器用于当灯泡的灯丝烧断时，将电流导入 大地

2、用电器和控制它的开关之间是串联 的，且为了安全起见，火线过来先接开 关再接用电器； 3、插座分为两孔插座和三孔插座。
课堂练习
1、家庭电路里的电视机、电冰箱、电 灯等用电器的连接方式是 并 联；开关 和被控制的用电器是 串 联；为了防止 因漏而出现的触电事故，家用洗衣机的外 壳一定要 接 。
地
2、某同学在学习家庭电路时，安装了两盏白
漏电保护器
如果站在地上的人 不小心接触了火线， 电流经过人体流入大 地，这时总开关上的 漏电保护器就会起作 用，它会迅速切断电 路，对人起保护作用。
电灯的连接
开关与被控 制的电灯怎样 连接？灯头里 面的线又怎么 连接呢？
螺口灯泡
插座的连接
卡口灯泡
电灯及其开关的接法
控制电灯 的开关应与 电灯串联， 并且要接在
想想议议
1、 测电笔接触零线时,氖管为什么不发光? 零线与地之间没有电压，不能形成电流。
2、在用试电笔辨别火线零线时,为什么不能让 手碰笔尖的金属体?
笔尖属于导体，相当于手直接接触火线，易 触电。
三线插头和漏电保护器 插座：用来接可移动的用电器，并联在电路中。
这是生活中常见的两孔插座和三孔插座， 两线插头和三线插头。
炽灯和两个插座，如图所示，如果两插座中均连
人家用电器，且将电路中的开关全部闭合，那么
各用电器工作的情况是
( D)
A．甲、乙、丙、丁都正常工作
B．只有乙、丙、丁正常工作
C．只有丙、丁正常工作
D．只有丙正常工作
课堂作业
1.完成本节动手动脑学物理 2.完成本节对应练习
•不习惯读书进修的人，常会自满于现状，觉得再没有什么事情需要学习，于是他们不进则退。经验丰富的人读书用两只眼睛，一只眼睛看到纸面上的话，另 一眼睛看到纸的背面。2022年4月8日星期五2022/4/82022/4/82022/4/8 •书籍是屹立在时间的汪洋大海中的灯塔。2022年4月2022/4/82022/4/82022/4/84/8/2022 •正确的略读可使人用很少的时间接触大量的文献，并挑选出有意义的部分。2022/4/82022/4/8April 8, 2022 •书籍是屹立在时间的汪洋大海中的灯塔。

感谢聆听
不足之处请大家批评指导
Please Criticize And Guide The Shortcomings
演讲人：XXXXXX 时 间：XX年XX月XX日
这样画好吗
画电路图的要求
元件位置安排要适当，分布要均匀，, 元件不要 画在拐角处。整个电路图最好呈长方形，有棱有角， 导线要横平竖直。
这样画怎么样
画电路图的要求
元件位置安排要适当，分布要均匀，元件不要 画画在在拐拐角角处处。。 整个电路图最好呈长方形，有棱有角， 导线要横平竖直。
这样呢
画电路图的要求
4.1电路和电路图
学习目标
一、认识电路，掌握常见 的三种电路；
二、根据电路画出电路图。
一、
把电源、用电器、开关用 导线连接起来组成的电流路
径。
电路中各元件的作用
用电器利用电流
导线是
连接各元
工作，将电能转化
为其它形式的能量
件的导体，
开关控制电
是电流的 通道
路的通断
电源为电路提供电流
用电器
用电来工作的设备。
电铃的电路
电路的三种状态
1、开 路
断开的电路（断 开指断开开关、 导线松脱、电灯 等烧坏……等）
2、通路
接通的电路
电路中有电 流,用电器正 常工件。
3、短路
直接把导线接 在电源两极，
电路会有极大的 电流，可能把电源 烧坏，这种情况是 不允许的。
电铃的电路是？
二、电路图：画电路图的要求
元件位置安排要适当，分布要均匀，
你有什么收获？ 一、电路有三种： 通、开、短路。 二、电路图的画法
结束语
当你尽了自己的最大努力时，失败 也是伟大的，所以不要放弃，坚持 就是正确的。

家庭电路的组成
❖家庭电路由__户__外__低__压_电__力__网_____供电。 我国家庭电路的电压是__2_2_0__伏。
进户线 火线
线间电
（两根线）零线（电源端接地） 压:220V
一、家庭电路的组成
（新教材））
由进户线、电能表、总开关、保险装置、用电 器、导线等组成。
2．用电器与零线、火线的连接 （1）各用电器（插座）并联在电路中。
同是漏 电，为 何反差 如此大？
火零 线线
火零 线线
两种类型的触电
六、防止触电
是否人体一接触到电就称为触电呢？
➢不是。人体是导体，当人体成为闭合电 路的一部分时，就会有电流通过。如果电 流达到一定大小，就会发生触电事故。 （家庭电路中发生触电事故都是直接或间 接接触到火线造成的。）
触 电流通过人体达到一 电 定程度时引起的伤害
漏电保护器
想一想
空气开关和漏电保护器在电路中分别起什么作 用？这样安装有什么好处？
保险丝的类型
保险丝的工作原理：
当电路中有过大电流通过，保险丝上 产生较多的热量，使它的温度达到熔点而 熔断，自动切断电路，起到保险作用。
??? 熔丝不能用铜丝替代
某同学家里由于用电不当，经常烧保险丝， 一气之下，他找了一根铁丝代替保险丝接上 结果这“保险丝”真的没有烧坏，你觉得他这 样做妥当吗？为什么？
座
接用 电器
插座---家庭电路预留的电源接口
为了给电视机、洗衣机电冰箱以及其他可能 搬动的家用电器供电，家庭电路中装有插座。
接地线
接零线
接火线
插座与电源相连，是 用来插接各种可移动 家用电器的，分为：
两孔插座和三孔插座
插座接线诀窍：左零右火、上接地
