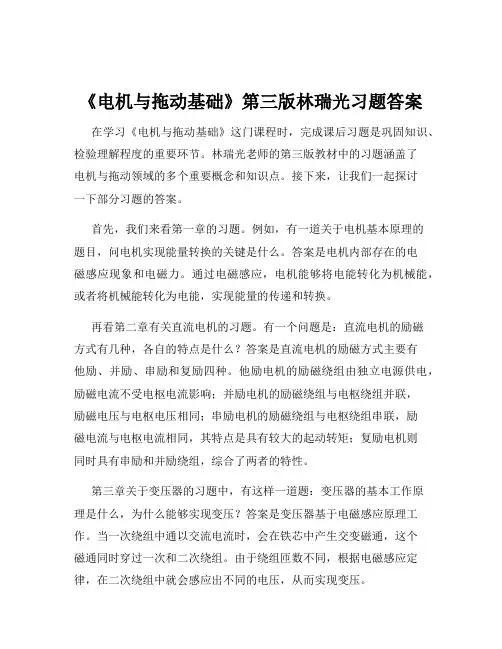

《电机与拖动基础》第三版林瑞光习题答案在学习《电机与拖动基础》这门课程时，完成课后习题是巩固知识、检验理解程度的重要环节。
林瑞光老师的第三版教材中的习题涵盖了电机与拖动领域的多个重要概念和知识点。
接下来，让我们一起探讨一下部分习题的答案。
首先，我们来看第一章的习题。
例如，有一道关于电机基本原理的题目，问电机实现能量转换的关键是什么。
答案是电机内部存在的电磁感应现象和电磁力。
通过电磁感应，电机能够将电能转化为机械能，或者将机械能转化为电能，实现能量的传递和转换。
再看第二章有关直流电机的习题。
有一个问题是：直流电机的励磁方式有几种，各自的特点是什么？答案是直流电机的励磁方式主要有他励、并励、串励和复励四种。
他励电机的励磁绕组由独立电源供电，励磁电流不受电枢电流影响；并励电机的励磁绕组与电枢绕组并联，励磁电压与电枢电压相同；串励电机的励磁绕组与电枢绕组串联，励磁电流与电枢电流相同，其特点是具有较大的起动转矩；复励电机则同时具有串励和并励绕组，综合了两者的特性。
第三章关于变压器的习题中，有这样一道题：变压器的基本工作原理是什么，为什么能够实现变压？答案是变压器基于电磁感应原理工作。
当一次绕组中通以交流电流时，会在铁芯中产生交变磁通，这个磁通同时穿过一次和二次绕组。
由于绕组匝数不同，根据电磁感应定律，在二次绕组中就会感应出不同的电压，从而实现变压。
第四章交流电机的旋转磁场部分，有这样的习题：旋转磁场的转速与哪些因素有关？答案是旋转磁场的转速与电源频率和电机的磁极对数有关。
其转速公式为 n1 ＝ 60f ／ p，其中 n1 为旋转磁场的转速，f为电源频率，p 为磁极对数。
第五章异步电机的习题里，比如：异步电机的转差率是如何定义的，其大小对电机运行有何影响？答案是转差率 s 是指异步电机的转速 n与同步转速 n1 之差与同步转速 n1 的比值。
转差率的大小反映了电机的运行状态。
当转差率较小时，电机运行在接近同步转速的状态，效率较高；当转差率较大时，电机的转矩较大，但效率降低，发热增加。
电机与拖动基础第三版林瑞光答案【篇一：10《电机与电力拖动基础》教学大纲】txt>electric machinery and drive课程代码： d1081060总学时〔理论＋实践〕： 51+0 学分：3 课程性质：学科基础课课程类别：必修课先修课程：《高等数学》、《大学物理》、《电路分析基础》面向专业：电气工程及其自动化专业开课学科：检测技术及自动化装置开课二级学院：机电工程学院执笔：陈卫民审校：钱晓耀一、课程的地位与任务本课程是电气工程及其自动化专业的专业基础课，其主要任务是学生通过本课程的学习获得电机与拖动的基本理论知识，使学生掌握常用的交直流电机、变压器、控制电机等的基本结构，工作原理和运行特性；电机拖动系统的静态、动态特性；初步掌握不同电动机的调速方法和技术指标；并能了解一些电机及拖动系统的发展方向。
二、课程主要内容与基本要求了解电力拖动系统的组成及发展过程；电力拖动系统的应用领域；电机、电机拖动的基本概念；了解本课程的专业地位和特点。
掌握直流电机的基本工作原理和结构；了解电枢绕组的最基本形式；理解直流电机的磁场及电枢反应；掌握直流电机的电枢电动势、电磁转矩和电磁功率的三个基本方程式及他〔并〕励直流电动机的工作特性。
掌握电力拖动系统的运动方程式；掌握生产机械的转矩特性、他励直流电动机机械特性、电力拖动系统的稳定运行条件；理解他励直流电动机的起动方法、制动及制动方式的选择；掌握他励直流电动机的调速方法；了解评价调速方法的主要指标、调速方法与负载性质的配合；了解他励直流电动机过渡过程的一般分析方法。
了解变压器的应用、分类；掌握变压器的基本工作原理、额定值；掌握单相变压器的空载运行时的物理状况、变化、空载电流；掌握空载运行时的电势平衡方程、空载运行是的等效电路和向量图；掌握单相变压器负载运行时的物理状况、基本方程、折算法、等效电路和向量图；理解变压器参数的空载实验、短路实验；理解变压器的工作特性；理解三相变压器及其它用途的变压器。

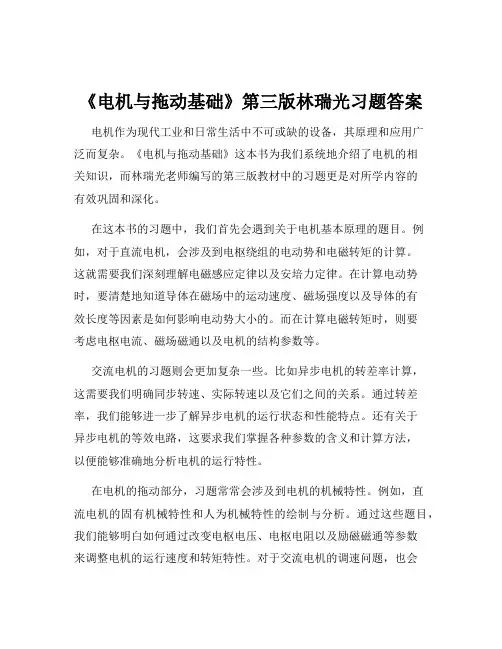

《电机与拖动基础》第三版林瑞光习题答案电机作为现代工业和日常生活中不可或缺的设备，其原理和应用广泛而复杂。
《电机与拖动基础》这本书为我们系统地介绍了电机的相关知识，而林瑞光老师编写的第三版教材中的习题更是对所学内容的有效巩固和深化。
在这本书的习题中，我们首先会遇到关于电机基本原理的题目。
例如，对于直流电机，会涉及到电枢绕组的电动势和电磁转矩的计算。
这就需要我们深刻理解电磁感应定律以及安培力定律。
在计算电动势时，要清楚地知道导体在磁场中的运动速度、磁场强度以及导体的有效长度等因素是如何影响电动势大小的。
而在计算电磁转矩时，则要考虑电枢电流、磁场磁通以及电机的结构参数等。
交流电机的习题则会更加复杂一些。
比如异步电机的转差率计算，这需要我们明确同步转速、实际转速以及它们之间的关系。
通过转差率，我们能够进一步了解异步电机的运行状态和性能特点。
还有关于异步电机的等效电路，这要求我们掌握各种参数的含义和计算方法，以便能够准确地分析电机的运行特性。
在电机的拖动部分，习题常常会涉及到电机的机械特性。
例如，直流电机的固有机械特性和人为机械特性的绘制与分析。
通过这些题目，我们能够明白如何通过改变电枢电压、电枢电阻以及励磁磁通等参数来调整电机的运行速度和转矩特性。
对于交流电机的调速问题，也会有相应的习题让我们去思考和计算，如变频调速、变极调速等方法的原理和应用。
再来说说一些具体的题目。
比如有这样一道题：一台直流电机，已知其电枢电阻为 05 欧姆，电枢电流为 10 安培，磁场磁通为 05 韦伯，电机转速为 1000 转/分钟，求电机的电磁转矩是多少？要解决这道题，首先我们要运用电磁转矩的公式：＄T ＝ CT ＼times ＼Phi ＼times I_a$，其中$CT$是转矩常数，与电机的结构有关。
在这里，我们可以先根据已知条件计算出$CT$，然后再代入公式求出电磁转矩。
还有这样的题目：一台异步电机，其同步转速为 1500 转/分钟，实际转速为 1450 转/分钟，求转差率是多少？这道题就相对简单一些，直接用转差率的定义公式：＄s ＝＼frac{n_1 n}｛n_1}＄，其中$n_1$为同步转速，＄n$为实际转速，代入数值计算即可。
电机与拖动基础第一章电机的基本原理 (1)第二章电力拖动系统的动力学基础 (6)第三章直流电机原理 (12)第四章直流电机拖动基础 (15)第五章变压器 (30)第六章交流电机的旋转磁场理论 (41)第七章异步电机原理 (43)第八章同步电机原理 (50)第九章交流电机拖动基础 (60)第十章电力拖动系统电动机的选择 (72)第一章 电机的基本原理1-1 请说明电与磁存在哪些基本关系，并列出其基本物理规律与数学公式。
答：电与磁存在三个基本关系，分别是（1）电磁感应定律：如果在闭合磁路中磁通随时间而变化，那么将在线圈中感应出电动势。
感应电动势的大小与磁通的变化率成正比，即tΦN e d d -= 感应电动势的方向由右手螺旋定则确定，式中的负号表示感应电动势试图阻止闭合磁路中磁通的变化。
（2）导体在磁场中的感应电动势：如果磁场固定不变，而让导体在磁场中运动，这时相对于导体来说，磁场仍是变化的，同样会在导体中产生感应电动势。
这种导体在磁场中运动产生的感应电动势的大小由下式给出Blv e =而感应电动势的方向由右手定则确定。
（3）载流导体在磁场中的电磁力：如果在固定磁场中放置一个通有电流的导体，则会在载流导体上产生一个电磁力。
载流导体受力的大小与导体在磁场中的位置有关，当导体与磁力线方向垂直时，所受的力最大，这时电磁力F 与磁通密度B 、导体长度l以及通电电流i 成正比，即Bli F =电磁力的方向可由左手定则确定。
1-2 通过电路与磁路的比较，总结两者之间哪些物理量具有相似的对应关系（如电阻与磁阻），请列表说明。
答：磁路是指在电工设备中，用磁性材料做成一定形状的铁心，铁心的磁导率比其他物质的磁导率高得多，铁心线圈中的电流所产生的磁通绝大部分将经过铁心闭合，这种人为造成的磁通闭合路径就称为磁路。
而电路是由金属导线和电气或电子部件组成的导电回路，也可以说电路是电流所流经的路径。
磁路与电路之间有许多相似性，两者所遵循的基本定律相似，即KCL：在任一节点处都遵守基尔霍夫第一定律约束；KVL：在任一回路中都遵守基尔霍夫第二定律；另外，磁路与电路都有各自的欧姆定律。
第一篇 思考与习题解答第一章 直流电机原理1-1说明直流电机电刷和换向器的作用，在发电机中它们是怎样把电枢绕组中的交流电动势变成刷间直流电动势的?在电动机中，刷间电压本来就是直流电压，为什么仍需要电刷和换向器？答：直流电机的电刷是连接内电路和外电路的装置，换向器可以实现交、直流电势电流的转换。
在直流发电机中换向器连接的电枢元件在不同磁极下产生不同方向的交变电势，而电刷位置是固定的，每个旋转到该位置的换向片输出电势极性是一致的，通过静止的电刷可以得到极性固定的电枢电势。
在电动机中刷间电压是直流，根据电磁力定律（左手定则）在旋转的电枢元件中，只有不断改变电流方向才能保证每根导体在任意时刻受到相同方向的电磁力，因此需要电刷和换向器将刷间的直流电转换成旋转元件中的交变电流，电枢才能连续旋转，保证电机正常运行。
1-2 判断直流电机在下列情况下电刷两端电压的性质： （1）磁极固定，电刷与电枢同向同速旋转。
（2）电枢固定，电刷与磁极同向同速旋转。
答：（1）交流；（2）直流。
1-3 他励直流发电机，额定容量N P =14kW ，额定电压N U =230V ，额定转速N n =1450r/min ，额定效率=85.5%，试求电机的额定电流N I 及额定状态下的输入功率1P 。
解：(1) 求电机额定电流1400060.87230N N N P I A U === (2) 额定状态下的输入功率11416.370.855NNP P kW η=== 1-4 他励直流电动机， N P =1.1 kW ，N U =110V, N I =13A, N n =1500r/min, 试求电动机的额定效率N η及额定状态下的总损耗功率p ∑。
解：(1) 求电动机额定效率1110076.92%13110N N N N N P P P I U η====⨯ (2) 额定状态下总的损耗功率1131101100330N N N N p P P I U P W ∑=-=-=⨯-=1-5 直流电机的主磁路包括那几部分? 磁路未饱和时，励磁磁动势主要消耗在此路的哪一部分？答：直流电机主磁路包括N 极铁芯－气隙－电枢齿－电枢轭－相邻S 极电枢齿－气隙－ S 极铁芯－定子轭－回到N 极。
1-1.在直流电动机的电枢绕组中为什么也有感应电动势其方向与电流方向有什么关系在直流发电机空载即电枢电流为零时，是否电磁转矩为什么答：不管有没有外部电源，只要是电枢绕组磁通发生变化，均会产生感应电动势。
虽然直流电动机通入直流电以后才会旋转，但是在旋转过程中电枢绕组同样会切割定子磁场磁力线，符合电磁感应原理（楞次定律/右手定则）就会在电枢中感应出电动势。
就是这个电势抵消部分外加电源电压，抑制了直流电动机电流，它与电流方向相反。
如果没有这个感应电动势，电动机电流就=直流电源电电压/电枢绕组的直流电阻，这时候电枢绕组只是相当于一个发热的电阻丝。
直流发电机空载时没有电流，则电磁转矩为零。
因为 f=Bli i=0 则f=0,电动机和发电机只是工作状态不同。
1-2.直流电机机座中的磁通是恒定不变还是大小正负交变还是旋转的而电枢铁芯中的磁通又是什么性质答：机座（定子磁极）中的磁通是大小方向保持不变的。
电枢铁芯中的磁通在空间上是不变的，相对转子是旋转的，也可以理解为正负交变的，不同电机不同。
1-3. 直流电机的电枢铁芯为什么必须采用硅钢片迭成而机座和主磁极可以采用整块的铁为什么有的主磁极也采用薄钢板迭成答：电枢铁芯旋转，电枢铁芯内的磁场是交变的，为了减小铁耗，故要用硅钢片迭成。
机座和主极中的磁场是恒定的，故可采用整块的铁。
但是，由于电枢齿槽的影响，电枢旋转时主磁极极靴表面磁场发生脉动，引起附加损耗，为了降低表面损耗，主磁极有时采用薄钢板迭成1-4. 直流电机各个主磁极的励磁线圈为什么都互相串联成一条支路而不采用并联的方式答：这是电机制造工艺方便考虑，励磁线圈串联接法，绕组是头尾相接，这样只需要用一根线连接，电机内部空间有限，对大电机及多极电机更显优点，因为这种电机励磁线圈导线都较粗一般都是用矩形线。
小容量电机励磁线圈串联并联就无所谓了。
1-5. 什么是电机的可逆原理接在直流电源上运行的直流电机，如何判别它是运行在发电状态还是运行在电动状态答：从原理上讲,一台直流电机既可作为电动机,把电能转换为机械能,也可作为发电机,把机械能转换为电能，这就是其可逆性。

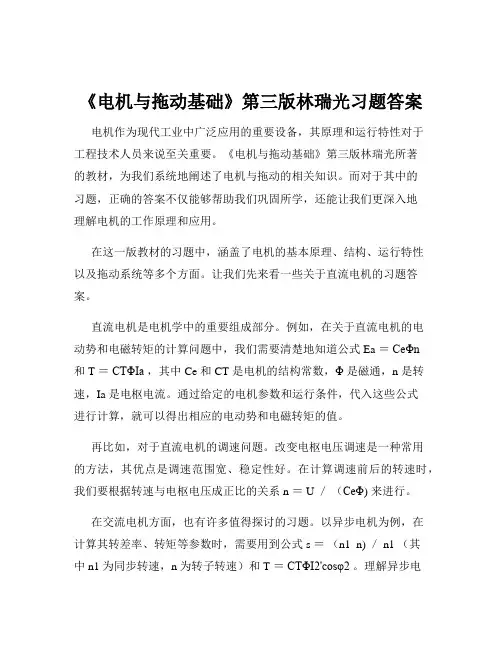

《电机与拖动基础》第三版林瑞光习题答案电机作为现代工业中广泛应用的重要设备，其原理和运行特性对于工程技术人员来说至关重要。
《电机与拖动基础》第三版林瑞光所著的教材，为我们系统地阐述了电机与拖动的相关知识。
而对于其中的习题，正确的答案不仅能够帮助我们巩固所学，还能让我们更深入地理解电机的工作原理和应用。
在这一版教材的习题中，涵盖了电机的基本原理、结构、运行特性以及拖动系统等多个方面。
让我们先来看一些关于直流电机的习题答案。
直流电机是电机学中的重要组成部分。
例如，在关于直流电机的电动势和电磁转矩的计算问题中，我们需要清楚地知道公式 Ea ＝CeΦn和 T ＝CTΦIa ，其中 Ce 和 CT 是电机的结构常数，Φ 是磁通，n 是转速，Ia 是电枢电流。
通过给定的电机参数和运行条件，代入这些公式进行计算，就可以得出相应的电动势和电磁转矩的值。
再比如，对于直流电机的调速问题。
改变电枢电压调速是一种常用的方法，其优点是调速范围宽、稳定性好。
在计算调速前后的转速时，我们要根据转速与电枢电压成正比的关系 n ＝ U ／（CeΦ) 来进行。
在交流电机方面，也有许多值得探讨的习题。
以异步电机为例，在计算其转差率、转矩等参数时，需要用到公式 s ＝（n1 n) ／ n1 （其中 n1 为同步转速，n 为转子转速）和 T ＝CTΦI2'cosφ2 。
理解异步电机的工作原理，包括旋转磁场的产生、转子电流的感应等，对于正确解答这些习题至关重要。
对于电机的拖动系统，习题通常会涉及到负载特性、电机的选择以及系统的稳定性分析等。
比如，对于恒转矩负载，我们要根据其特性选择合适的电机，确保电机能够提供足够的转矩来驱动负载。
在解答这些习题的过程中，我们不仅要熟练掌握相关的理论知识，还需要具备清晰的逻辑思维和严谨的计算能力。
同时，要注意单位的换算和数据的准确性。
例如，有一道习题是关于一台他励直流电动机，已知其额定功率、额定电压、额定转速和电枢电阻，求在额定运行状态下的电枢电流和电磁转矩。

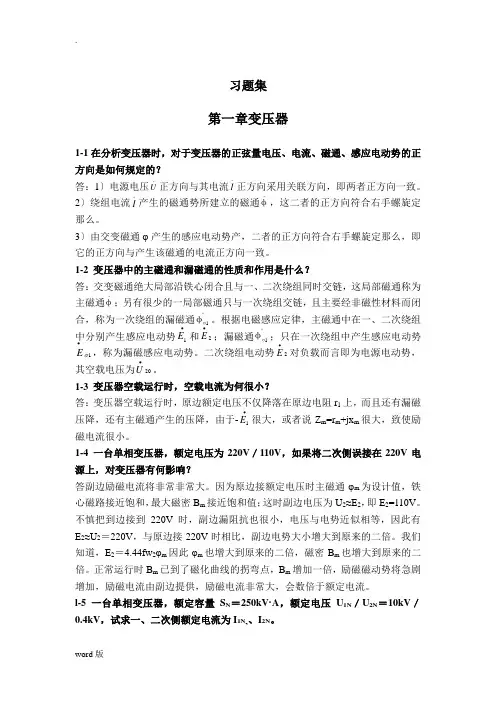

习题集第一章变压器1-1在分析变压器时，对于变压器的正弦量电压、电流、磁通、感应电动势的正方向是如何规定的？答：1〕电源电压。
U 正方向与其电流。
I 正方向采用关联方向，即两者正方向一致。
2〕绕组电流。
I 产生的磁通势所建立的磁通。
φ，这二者的正方向符合右手螺旋定那么。
3〕由交变磁通φ产生的感应电动势产，二者的正方向符合右手螺旋定那么，即它的正方向与产生该磁通的电流正方向一致。
1-2 变压器中的主磁通和漏磁通的性质和作用是什么？答：交变磁通绝大局部沿铁心闭合且与一、二次绕组同时交链，这局部磁通称为主磁通。
φ；另有很少的一局部磁通只与一次绕组交链，且主要经非磁性材料而闭合，称为一次绕组的漏磁通。
σφ1。
根据电磁感应定律，主磁通中在一、二次绕组中分别产生感应电动势•1E 和2•E ；漏磁通。
σφ1；只在一次绕组中产生感应电动势1σ•E ，称为漏磁感应电动势。
二次绕组电动势2•E 对负载而言即为电源电动势，其空载电压为20•U 。
1-3 变压器空载运行时，空载电流为何很小？答：变压器空载运行时，原边额定电压不仅降落在原边电阻r 1上，而且还有漏磁压降，还有主磁通产生的压降，由于-•1E 很大，或者说Z m =r m +jx m 很大，致使励磁电流很小。
1-4 一台单相变压器，额定电压为220V ／110V ，如果将二次侧误接在220V 电源上，对变压器有何影响？答副边励磁电流将非常非常大。
因为原边接额定电压时主磁通φm 为设计值，铁心磁路接近饱和，最大磁密B m 接近饱和值；这时副边电压为U 2≈E 2，即E 2=110V 。
不慎把到边接到220V 时，副边漏阻抗也很小，电压与电势近似相等，因此有E 2≈U 2＝220V ，与原边接220V 时相比，副边电势大小增大到原来的二倍。
我们知道，E 2＝4.44fw 2φm 因此φm 也增大到原来的二倍，磁密B m 也增大到原来的二倍。
正常运行时B m 已到了磁化曲线的拐弯点，B m 增加一倍，励磁磁动势将急剧增加，励磁电流由副边提供，励磁电流非常大，会数倍于额定电流。
《电机与电力拖动》（第三版）习题参考答案第1章思考题和习题一、填空题1．直流电动机主磁极的作用是产生，它由和两大部分组成。
气隙磁场、主磁极铁心和主磁极绕组2．直流电动机的电刷装置主要由、、、和等部件组成。
电刷、刷握、刷杆、刷杆架、弹簧、铜辫3．电枢绕组的作用是产生或流过而产生电磁转矩实现机电能量转换。
感应电动势、电枢电流4．电动机按励磁方式分类，有、、和等。
他励、并励、串励、复励5．在直流电动机中产生的电枢电动势Ea方向与外加电源电压及电流方向，称为，用来与外加电压相平衡。
相反、反电势6．直流电动机吸取电能在电动机内部产生的电磁转矩，一小部分用来克服摩擦及铁耗所引起的转矩，主要部分就是轴上的有效转矩，它们之间的平衡关系可用表示。
输出、电磁转矩=损耗转矩+输出转矩二、判断题(在括号内打“√”或打“×”)1．直流发电机和直流电动机作用不同，所以其基本结构也不同。
（×）2．直流电动机励磁绕组和电枢绕组中流过的都是直流电流。
（×）3．串励直流电动机和并励直流电动机都具有很大的启动转矩，所以它们具有相似的机械特性曲线。
（×）4．电枢反应不仅使合成磁场发生畸变，还使得合成磁场减小。
（√）5．直流电机的电枢电动势的大小与电机结构、磁场强弱、转速有关。
（×）6．直流电动机的换向是指电枢绕组中电流方向的改变。
（√）三、选择题(将正确答案的序号填入括号内)1．直流电动机在旋转一周的过程中，某一个绕组元件(线圈)中通过的电流是( B )。
A．直流电流B．交流电流C．互相抵消，正好为零2．在并励直流电动机中，为改善电动机换向而装设的换向极，其换向绕组( B )。
A．应与主极绕组串联B．应与电枢绕组串联C．应由两组绕组组成，一组与电枢绕组串联，另一组与电枢绕组并联3．直流电动机的额定功率P N是指电动机在额定工况下长期运行所允许的( A )。
A．从转轴上输出的机械功率B．输入电功率C．电磁功率4．直流电动机铭牌上的额定电流是。
电机与拖动基础第一章电机的基本原理 (1)第二章电力拖动系统的动力学基础 (6)第三章直流电机原理 (12)第四章直流电机拖动基础 (15)第五章变压器 (30)第六章交流电机的旋转磁场理论 (41)第七章异步电机原理 (43)第八章同步电机原理 (50)第九章交流电机拖动基础 (60)第十章电力拖动系统电动机的选择 (72)第一章 电机的基本原理1-1 请说明电与磁存在哪些基本关系，并列出其基本物理规律与数学公式。
答：电与磁存在三个基本关系，分别是（1）电磁感应定律：如果在闭合磁路中磁通随时间而变化，那么将在线圈中感应出电动势。
感应电动势的大小与磁通的变化率成正比，即tΦN e d d -= 感应电动势的方向由右手螺旋定则确定，式中的负号表示感应电动势试图阻止闭合磁路中磁通的变化。
（2）导体在磁场中的感应电动势：如果磁场固定不变，而让导体在磁场中运动，这时相对于导体来说，磁场仍是变化的，同样会在导体中产生感应电动势。
这种导体在磁场中运动产生的感应电动势的大小由下式给出Blv e =而感应电动势的方向由右手定则确定。
（3）载流导体在磁场中的电磁力：如果在固定磁场中放置一个通有电流的导体，则会在载流导体上产生一个电磁力。
载流导体受力的大小与导体在磁场中的位置有关，当导体与磁力线方向垂直时，所受的力最大，这时电磁力F 与磁通密度B 、导体长度l以及通电电流i 成正比，即Bli F =电磁力的方向可由左手定则确定。
1-2 通过电路与磁路的比较，总结两者之间哪些物理量具有相似的对应关系（如电阻与磁阻），请列表说明。
答：磁路是指在电工设备中，用磁性材料做成一定形状的铁心，铁心的磁导率比其他物质的磁导率高得多，铁心线圈中的电流所产生的磁通绝大部分将经过铁心闭合，这种人为造成的磁通闭合路径就称为磁路。
而电路是由金属导线和电气或电子部件组成的导电回路，也可以说电路是电流所流经的路径。
磁路与电路之间有许多相似性，两者所遵循的基本定律相似，即KCL：在任一节点处都遵守基尔霍夫第一定律约束；KVL：在任一回路中都遵守基尔霍夫第二定律；另外，磁路与电路都有各自的欧姆定律。
第一篇 思考与习题解答第一章 直流电机原理1-1说明直流电机电刷和换向器的作用，在发电机中它们是怎样把电枢绕组中的交流电动势变成刷间直流电动势的?在电动机中，刷间电压本来就是直流电压，为什么仍需要电刷和换向器？答：直流电机的电刷是连接内电路和外电路的装置，换向器可以实现交、直流电势电流的转换。
在直流发电机中换向器连接的电枢元件在不同磁极下产生不同方向的交变电势，而电刷位置是固定的，每个旋转到该位置的换向片输出电势极性是一致的，通过静止的电刷可以得到极性固定的电枢电势。
在电动机中刷间电压是直流，根据电磁力定律（左手定则）在旋转的电枢元件中，只有不断改变电流方向才能保证每根导体在任意时刻受到相同方向的电磁力，因此需要电刷和换向器将刷间的直流电转换成旋转元件中的交变电流，电枢才能连续旋转，保证电机正常运行。
1-2 判断直流电机在下列情况下电刷两端电压的性质： （1）磁极固定，电刷与电枢同向同速旋转。
（2）电枢固定，电刷与磁极同向同速旋转。
答：（1）交流；（2）直流。
1-3 他励直流发电机，额定容量N P =14kW ，额定电压N U =230V ，额定转速N n =1450r/min ，额定效率=85.5%，试求电机的额定电流N I 及额定状态下的输入功率1P 。
解：(1) 求电机额定电流1400060.87230N N N P I A U === (2) 额定状态下的输入功率11416.370.855NNP P kW η=== 1-4 他励直流电动机， N P =1.1 kW ，N U =110V, N I =13A, N n =1500r/min, 试求电动机的额定效率N η及额定状态下的总损耗功率p ∑。
解：(1) 求电动机额定效率1110076.92%13110N N N N N P P P I U η====⨯ (2) 额定状态下总的损耗功率1131101100330N N N N p P P I U P W ∑=-=-=⨯-=1-5 直流电机的主磁路包括那几部分? 磁路未饱和时，励磁磁动势主要消耗在此路的哪一部分？答：直流电机主磁路包括N 极铁芯－气隙－电枢齿－电枢轭－相邻S 极电枢齿－气隙－ S 极铁芯－定子轭－回到N 极。
《电机与拖动基础》第三版(林瑞光)课后习题答案1-1.在直流电动机的电枢绕组中为什么也有感应电动势？其方向与电流方向有什么关系？在直流发电机空载即电枢电流为零时，是否电磁转矩？为什么？答：不管有没有外部电源，只要是电枢绕组磁通发生变化，均会产生感应电动势。
虽然直流电动机通入直流电以后才会旋转，但是在旋转过程中电枢绕组同样会切割定子磁场磁力线，符合电磁感应原理（楞次定律/右手定则）就会在电枢中感应出电动势。
就是这个电势抵消部分外加电源电压，抑制了直流电动机电流，它与电流方向相反。
如果没有这个感应电动势，电动机电流就=直流电源电电压/电枢绕组的直流电阻，这时候电枢绕组只是相当于一个发热的电阻丝。
直流发电机空载时没有电流，则电磁转矩为零。
因为f=Blii=0 则f=0,电动机和发电机只是工作状态不同。
1-2.直流电机机座中的磁通是恒定不变还是大小正负交变还是旋转的？而电枢铁芯中的磁通又是什么性质？答：机座（定子磁极）中的磁通是大小方向保持不变的。
电枢铁芯中的磁通在空间上是不变的，相对转子是旋转的，也可以理解为正负交变的，不同电机不同。
1-3.直流电机的电枢铁芯为什么必须采用硅钢片迭成而机座和主磁极可以采用整块的铁？为什么有的主磁极也采用薄钢板迭成？答：电枢铁芯旋转，电枢铁芯内的磁场是交变的，为了减小铁耗，故要用硅钢片迭成。
机座和主极中的磁场是恒定的，故可采用整块的铁。
但是，由于电枢齿槽的影响，电枢旋转时主磁极极靴表面磁场发生脉动，引起附加损耗，为了降低表面损耗，主磁极有时采用薄钢板迭成1-4.直流电机各个主磁极的励磁线圈为什么都互相串联成一条支路而不采用并联的方式？答：这是电机制造工艺方便考虑，励磁线圈串联接法，绕组是头尾相接，这样只需要用一根线连接，电机内部空间有限，对大电机及多极电机更显优点，因为这种电机励磁线圈导线都较粗一般都是用矩形线。
小容量电机励磁线圈串联并联就无所谓了。
1-5. 什么是电机的可逆原理？接在直流电源上运行的直流电机，如何判别它是运行在发电状态还是运行在电动状态？答：从原理上讲,一台直流电机既可作为电动机,把电能转换为机械能,也可作为发电机,把机械能转换为电能，这就是其可逆性。
