Profibus-DP教程大纲

四．任务实施步骤1.系统配置本例由 1 个主站（CPU 315F-2PN/DP）和1 个从站（安装有 EM277 通信模块的CPU 222）构成Profibus DP通信系统，系统结构如图7-17所示。

图7-17 S7-300与S7-200的Profibus网络系统结构2.组态S7-300主站系统打开SIMATIC Manager，执行“File”→“New”菜单命令，新建一个项目并命名为DP_EM277。

执行菜单命令【Insert】→【Station】→【SIMATC 300 Station】在该项目下插入一个S7-300的工作站（命名为“Master”），如图7-18所示。

图7-18 插入S7-300的工作站1）基本硬件组态单击“Master”，在右视窗中双击图标，进入硬件配置窗口，在硬件组态窗口内次序依次插入S7-300的导轨、电源模块、CPU模块、信号模块等。

完成后的硬件组态如图7-19所示。

图7-19 主站“Master”的硬件组态2）设置DP接口属性双击槽架中的“MPI/DP”，打开“Properties MPI/DP”对话框。

在“General”属性标签内单击“Interface”选项的“Type”下拉列表，从中选择“Profibus”接口类型。

然后单击“Properties”按钮，打开“Profibus interface MPI/DP”对话框。

在“Parameters”属性标签内单击“Address”项的下拉列表，设置Profibus节点地址。

本例将主站“Master”的地址设为“2”，如图7-20所示。

图7-20 设置主站“Master”的DP地址3）配置Profibus子网单击“New”按钮，新建一个Profibus子网，并使用默认子网名称：Profibus(1)。

然后切换到“Network Settings”属性标签，勾选“Highest Profibus”选项内的“Change”复选项，设置 Profibus(1)最高站点地址，本例选择默认最高地址（126）；在“Transmission Rate”选项内选择 Profibus(1)子网的通信波特率，本例选择 1.5Mbps；在“Profile”选项内设置通信协议，本例选择 DP 协议，如图7-21所示。

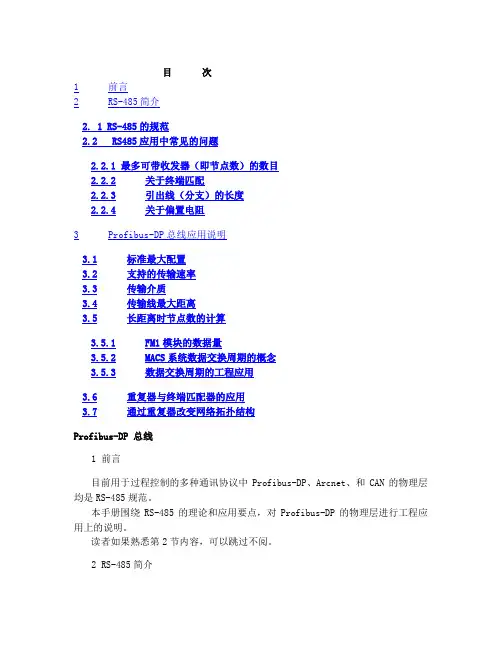

目次1前言2RS-485简介2. 1 RS-485的规范2.2 RS485应用中常见的问题2.2.1 最多可带收发器（即节点数）的数目2.2.2关于终端匹配2.2.3引出线（分支）的长度2.2.4关于偏置电阻3Profibus-DP总线应用说明3.1标准最大配置3.2支持的传输速率3.3传输介质3.4传输线最大距离3.5长距离时节点数的计算3.5.1FM1模块的数据量3.5.2MACS系统数据交换周期的概念3.5.3数据交换周期的工程应用3.6重复器与终端匹配器的应用3.7通过重复器改变网络拓扑结构Profibus-DP 总线1 前言目前用于过程控制的多种通讯协议中Profibus-DP、Arcnet、和CAN的物理层均是RS-485规范。

本手册围绕RS-485的理论和应用要点，对Profibus-DP的物理层进行工程应用上的说明。

读者如果熟悉第2节内容，可以跳过不阅。

2 RS-485简介2. 1 RS-485的规范RS-485标准采用平衡式发送，差分式接收的数据收发器来驱动总线，是EIA 制定的一种支持多节点、远距离和接收高灵敏度的串口总线标准。

其具体规范如表1。

表1 RS-485电气规范2.2 RS485应用中常见的问题2.2.1 最多可带收发器（即节点数）的数目RS485允许连接的收发器数标准并没有规定，但规定了最大总线负载为32个单位负载（UL），每单位负载的最大输入电流为1.0mA/-0.8mA，相当于约12K欧。

实际信号在电缆的传输过程中受传输衰减、信号反射、带载能力的影响。

因此直接所带的节点数目有限。

为了扩展节点数目，一般有两种做法，其一是采用重复器，通过重复器的信号整形、放大、转发，将节点数目扩大。

另一个是增加收发器的输入电阻，例如输入电阻为48K欧以上（1/4UL），节点数就可以增加到128个。

在MACS的Profibus-DP应用中，采用上述第一种办法增加节点数目。

Profibus-DP系统最多可连接126个站（站号从0~125），总线系统可以分为4个段，段与段之间用重复器连接。

文档编号 版本 密级 PRONET-S002 V1.01内部公开 南京埃斯顿自动控制技术有限公司研发部资源类别：共25页PROFIBUS-DP 用户手册拟制： 日期： 审核： 日期： 批准： 日期：修订记录日期 修订版本 描述 作者 2008/08/28 1.00 初稿完成 徐慧2009/09/14 1.01 Profibus-DPV0, DPV1 , DPV2合并在DP100模块的一个DSP程序。

易健第一章：前言本说明书内容主要介绍PROFIBUS接线，配置，功能和软件协议。

z第二章：PROFIBUS简介z第三章：产品概述z第四章：安装信息z第五章：PROFIBUS-DP通讯z第六章：GSD文件说明及参数设定z第七章：LED灯指示说明及故障排除方法z第八章：参数模式/对象字典z第九章：参数描述第二章：PROFIBUS 简介2.1 PROFIBUS 概况PROFIBUS是一个国际化、开放性且独立于供货商的（vendor-independent）通讯协议标准，广泛应用于生产、制造、加工和建筑自动化以及其它自动化控制领域。

PROFIBUS 根据不同需求及应用，有三种主要类型：PROFIBUS-DP、PROFIBUS-PA及PROFIBUS-FMS：z PROFIBUS-DP（Decentralized Periphery）：PROFIBUS-DP是一种速率快且成本低的通讯系统，专为高速数据传输而设计的。

PROFIBUS-DP被广泛使用，尤其在远程I/O系统、马达控制中心以及变频器的应用上。

采用PROFIBUS-DP连接自动化系统与分散外围装置间通讯时，可达到最佳化的效果。

z PROFIBUS-PA（Process Automation）：PROFIBUS-PA（通常附有 MBP-IS 传输技术）是一种用于过程自动化的PROFIBUS通讯系统，PROFIBUS-PA以PROFIBUS-DP为基础，在数据传输上为PROFIBUS-DP通讯协议的延伸，专门支持本质安全防爆应用，可藉由本质安全防爆MBP-IS接口，应用在有爆炸危险的区域。

PROFIBUS-DP从站编程开发—从入门到精通霸王猫2011年03月07日目录1. PROFIBUS-DP协议 (1)1.1. PROFIBUS协议结构 (1)1.2. PROFIBUS-DP基本功能 (3)1.3. PROFIBUS-DP通信关系 (5)2. PROFIBUS-DP报文 (1)3. PROFIBUS-DP报文详细剖析 (1)4. PROFIBUS-DP报文格式 (1)5. MS0周期性数据交换报文简介 (5)6. PROFIBUS-DP状态机 (11)6.1. 初始化阶段，重启和用户数据通信 (13)7. DEFAULT SAP (15)8. SAP 55（SET_SLA VE_ADD） (16)9. SAP 61（SET_PRM） (18)10. SAP 60（SLA VE_DIAG） (22)11. SAP 62（CHK_CFG） (26)12. PROFIBUS-DP通信实例报文分析 (1)13. GSD文件 (7)13.1. GSD文件范例 (8)13.2. GSD规范 (8)14. SPC3介绍 (12)15. PROFIBUS-DP寄存器 (15)16. CONTROL PARAMETERS（LATCHES/REGISTERS） (15)17. CONTROL PARAMETERS（LATCHES/REGISTERS） (30)18. INTERRUPT CONTROLLER REGISTER (34)18.1. 中断请求寄存器（IRR）： (35)18.2. 中断屏蔽寄存器IMR (38)18.3. 中断确认寄存器IAR (38)18.4. 中断寄存器IR (38)19. ORGANIZA TIONAL PARAMETERS (40)1.PROFIBUS-DP协议根据EN50170标准，PROFIBUS有几种改进型，分别用于不同的领域。

（1）、PROFIBUS-DP用于数据链路层的高速数据传输。
