2020年中考数学必考34个考点专题27：三视图与展开图(含答案解析)

考点26基本作图、三视图与展开图中考数学中，基本作图的考察方式正在发生着变化，不会再考基本作图的操作，而是考察其写法，放在题干上用以确定角平分线和中垂线，之后再用其性质求解后续问题。

三视图与展开图的考察难度则比较简单，一般只考察基础应用，所以考生在复习时要多注重该考点的概念以及应用。

一、基本作图二、三视图三、直棱柱的展开与折叠考向一：基本作图一．基本尺规作图（1）作一条线段等于已知线段，如图1；（2）作一个角等于已知角，如图2（3）作已知角的平分线，如图3；（4）作已知线段的垂直平分线，如图4；（5）过一点作已知直线的垂线，如图5；图1图2图3图4图5二．利用尺规作图作三角形（1）已知三边作三角形，如图1（2）已知两边及其夹角作三角形，如图2；（3）已知两角及其夹边作三角形，如图3，图1图2图3三．尺规作图的考察方法分析1.通常是在选择填空题中以尺规作图的语言描述来确定角平分线或者中垂线，之后再结合其他知识点完成后续问题。

2.在解答题中，尺规作图的另一类考法是放在网格图中和相似等知识点结合，考察固定长度的线段或者角度构造。

1．如图，是尺规作图中“画一个角等于已知角”的示意图，该作法运用了“全等三角形的对应角相等”这一性质（）A．SAS B．ASA C．AAS D．SSS2．小明同学在学习了全等三角形的相关知识后发现，只用两把完全相同的长方形直尺就可以作出一个角的平分线．如图：一把直尺压住射线OB，另一把直尺压住射线OA并且与第一把直尺交于点P，小明说：“射线OP就是∠BOA的角平分线．”他这样做的依据是（）AB．角平分线上的点到角两边的距离相等C．三角形三个内角的平分线交于同一个点D．三角形三个内角的平分线的交点到三条边的距离相等3．如图，在△ABC中，∠ACB＝90°．分别以点A和点C为圆心，大于的长为半径作弧，两弧相交于M，N 两点，作直线MN．直线MN与AB相交于点D，连接CD，若CD＝5，BC＝8，则sin∠DCA＝（）A．B．C．D．4．如图，在平行四边形ABCD 中，以点B 为圆心，适当长度为半径作弧，分别交AB ，BC 于点F ，G ，再分别以点F ，G 为圆心，大于长为半径作弧，两弧交于点H ，作射线BH 交AD 于点E ，连接CE ，若AE ＝10，DE ＝6，CE ＝8，则BE 的长为（）A ．2B ．40C ．4D ．8考向二：三视图1．如图几何体中，从正面看（主视图）是长方形的是（）A ．B ．C．D．2．如图是由四个相同的小正方体组成的几何体，若改变一个小正方体的位置后，它的俯视图和左视图都不变，那么变化后的主视图是（）A ．B ．C ．D ．3．如图是由一些大小相同的小正方体搭成的几何体从上面看到的形状，其中小正方形中数字表示该位置小正方体的个数，则该几何体从左面看到的形状是（）A．B．C．D．4．已知圆锥的三视图及相关数据如图所示，则这个圆锥的侧面积为（）A．12πcm2B．15πcm2C．24πcm2D．10πcm2考向三：直棱柱的展开与折叠1．下列平面图形中，是棱柱的展开图的是（）A．B．C．D．2．由如图的正方体平面展开图可知，此正方体的“绿”字所在面的对面汉字是（）A．低B．碳C．发D．展3．如图，有一个正方体纸盒，在它的三个侧面分别画有三角形、正方形和五边形，现用一把剪刀沿着它的棱剪开成一个平面图形，则展开图是（）A．B．C．D．4．如图，将一个无盖正方体展开成平面图形的过程中，需要剪开_____条棱．（）A．3B．4C．5D．不确定1．（2022•贵港）一个圆锥如图所示放置，对于它的三视图，下列说法正确的是（）A．主视图与俯视图相同B．主视图与左视图相同C．左视图与俯视图相同D．三个视图完全相同2．（2022•宁波）如图所示几何体是由一个球体和一个圆柱组成的，它的俯视图是（）A．B．C．D．3．（2022•衡阳）石鼓广场供游客休息的石板凳如图所示，它的主视图是（）A．B．C．D．4．（2022•江西）如图是四个完全相同的小正方体搭成的几何体，它的俯视图为（）A．B．C．D．5．（2022•菏泽）沿正方体相邻的三条棱的中点截掉一部分，得到如图所示的几何体，则它的主视图是（）A．B．C．D．6．（2022•济南）如图是某几何体的三视图，该几何体是（）A．圆柱B．球C．圆锥D．正四棱柱7．（2022•临沂）如图所示的三棱柱的展开图不可能是（）A．B．C．D．8．（2022•鄂尔多斯）下列尺规作图不能得到平行线的是（）A．B．C．D．9．（2022•盘锦）如图，线段AB是半圆O的直径．分别以点A和点O为圆心，大于的长为半径作弧，两弧交于M，N两点，作直线MN，交半圆O于点C，交AB于点E，连接AC，BC，若AE＝1，则BC的长是（）A．B．4C．6D．10．（2022•巴中）如图，在菱形ABCD中，分别以C、D为圆心，大于CD为半径画弧，两弧分别交于点M、N，连接MN，若直线MN恰好过点A与边CD交于点E，连接BE，则下列结论错误的是（）A．∠BCD＝120°B．若AB＝3，则BE＝4C．CE＝BC D．S△ADE＝S△ABE11．（2022•内蒙古）如图，在△ABC中，AB＝BC，以B为圆心，适当长为半径画弧交BA于点M，交BC于点N，分别以M，N为圆心，大于MN的长为半径画弧，两弧相交于点D，射线BD交AC于点E，点F为BC的中点，连接EF，若BE＝AC＝4，则△CEF的周长是（）A．8B．2C．2+6D．2+212．（2022•通辽）如图，依据尺规作图的痕迹，求∠α的度数°．13．（2022•贵港）尺规作图（保留作图痕迹，不要求写出作法）：如图，已知线段m，n．求作△ABC，使∠A＝90°，AB＝m，BC＝n．14．（2022•重庆）我们知道，矩形的面积等于这个矩形的长乘宽，小明想用其验证一个底为a，高为h的三角形的面积公式为S＝ah．想法是：以BC为边作矩形BCFE，点A在边FE上，再过点A作BC的垂线，将其转化为证三角形全等，由全等图形面积相等来得到验证．按以上思路完成下面的作图与填空：证明：用直尺和圆规过点A作BC的垂线AD交BC于点D．（只保留作图痕迹）在△ADC和△CFA中，∵AD⊥BC，∴∠ADC＝90°．∵∠F＝90°，∴①．∵EF∥BC，∴②．又∵③，∴△ADC≌△CFA（AAS）．同理可得：④．S△ABC＝S△ADC+S△ABD＝S矩形ADCF+S矩形AEBD＝S矩形BCFE＝ah．15．（2022•江西）课本再现（1）在⊙O中，∠AOB是所对的圆心角，∠C是所对的圆周角，我们在数学课上探索两者之间的关系时，要根据圆心O与∠C的位置关系进行分类．图1是其中一种情况，请你在图2和图3中画出其它两种情况的图形，并从三种位置关系中任选一种情况证明∠C＝∠AOB；知识应用（2）如图4，若⊙O的半径为2，PA，PB分别与⊙O相切于点A，B，∠C＝60°，求PA的长．1．（2022•阜新）在如图所示的几何体中，俯视图和左视图相同的是（）A．B．C．D．2．（2022•安徽）一个由长方体截去一部分后得到的几何体如图水平放置，其俯视图是（）A．B．C．D．3．（2022•绵阳）如图所示几何体是由7个完全相同的正方体组合而成，它的俯视图为（）A．B．C．D．4．（2022•青岛）如图①，用一个平面截长方体，得到如图②的几何体，它在我国古代数学名著《九章算术》中被称为“堑堵”．图②“堑堵”的俯视图是（）A．B．C．D．5．（2022•攀枝花）如图是由5个相同的正方体搭成的几何体，这个几何体的俯视图是（）A．B．C．D．6．（2022•永州）我市江华县有“神州瑶都”的美称，每逢“盘王节”会表演长鼓舞，长鼓舞中使用的“长鼓”内腔挖空，两端相通，两端鼓口为圆形，中间鼓腰较为细小．如图为类似“长鼓”的几何体，其俯视图的大致形状是（）A．B．C．D．7．（2022•黑龙江）如图是由若干个相同的小正方体搭成的一个几何体的左视图和俯视图，则所需的小正方体的个数最多是（）A．7B．8C．9D．108．（2022•湖北）某几何体的三视图如图所示，则该几何体是（）A．圆锥B．三棱锥C．三棱柱D．四棱柱9．（2022•盐城）正方体的每个面上都有一个汉字，如图是它的一种平面展开图，那么在原正方体中，与“盐”字所在面相对的面上的汉字是（）A．强B．富C．美D．高10．（2022•德州）在△ABC中，根据下列尺规作图的痕迹，不能判断AB与AC大小关系的是（）A．B．C．D．11．（2022•威海）过直线l外一点P作直线l的垂线PQ．下列尺规作图错误的是（）A．B．C．D．12．（2022•恩施州）如图，在矩形ABCD中，连接BD，分别以B、D为圆心，大于BD的长为半径画弧，两弧交于P、Q两点，作直线PQ，分别与AD、BC交于点M、N，连接BM、DN．若AD＝4，AB＝2．则四边形MBND 的周长为（）A．B．5C．10D．2013．（2022•淄博）如图，在△ABC中，AB＝AC，∠A＝120°．分别以点A和C为圆心，以大于AC的长度为半径作弧，两弧相交于点P和点Q，作直线PQ分别交BC，AC于点D和点E．若CD＝3，则BD的长为（）A．4B．5C．6D．714．（2022•天津）如图，在每个小正方形的边长为1的网格中，圆上的点A，B，C及∠DPF的一边上的点E，F 均在格点上．（Ⅰ）线段EF的长等于；（Ⅱ）若点M，N分别在射线PD，PF上，满足∠MBN＝90°且BM＝BN．请用无刻度的直尺，在如图所示的网格中，画出点M，N，并简要说明点M，N的位置是如何找到的（不要求证明）．15．（2022•烟台）如图，⊙O是△ABC的外接圆，∠ABC＝45°．（1）请用尺规作出⊙O的切线AD（保留作图痕迹，不写作法）；（2）在（1）的条件下，若AB与切线AD所夹的锐角为75°，⊙O的半径为2，求BC的长．1．（2022•宁波模拟）如图是一个底面为正三角形的直三棱柱，其主视图是（）A．B．C．D．2．（2023•红桥区模拟）如图是一个由5个相同的正方体组成的立体图形，它的三视图是（）A．B．C．D．3．（2023•南山区模拟）图2是图1中长方体的三视图，若用S表示面积，S主＝x2+3x，S左＝x2+x，则S俯＝（）A．x2+4x+3B．x2+3x+2C．x2+2x+1D．2x2+4x4．（2022•孟村县校级模拟）如图，已知一个正方体是三个面分别标有〇、◎、※三种图案，则它的展开图可能是（）A．B．C．D．5．（2022•宽城区校级一模）下列四个选项中，不是正方体展开图的是（）A．B．C．D．6．（2022•东兴区校级二模）小欣同学用纸（如图）折成了个正方体的盒子，里面放了一瓶墨水，混放在下面的盒子里，只凭观察，选出墨水在哪个盒子中（）A．B．C．D．7．（2022•丽水二模）如图，Rt△ABC中，∠C＝90°，∠B＝30°，要求用圆规和直尺作图，把它分成两个三角形，其中一个三角形是等腰三角形．其作法错误的是（）A．B．C．D．8．（2022•玉环市一模）如图，在△ABC中，∠A＝30°，∠ABC＝100°．观察图中尺规作图的痕迹，可知∠BFC 的度数为（）A．130°B．120°C．110°D．100°9．（2022•连山区三模）如图，在△ABC中，AB＝AC＝5，BC＝6，AD平分∠BAC交BC于点D，分别以点A，C 为圆心，大于长为半径作弧，两弧相交于点M和点N，作直线MN，交AD于点P，则DP的长为（）A．B．C．D．110．（2023•定远县校级一模）如图，在平行四边形ABCD中，用直尺和圆规作∠BAD的平分线AG交BC于点E．若BF＝8，AB＝5，则AE的长为（）A．5B．6C．8D．1211．（2022•柳东新区模拟）如图，在△ABC中，分别以A，C为圆心，大于AC长为半径作弧，两弧相交于点M，N，作直线MN，与AC，BC分别交于D，E，连结AE，若AB＝6，BC＝8，则△ABE的周长为（）A．13B．14C．15D．1612．（2023•乌鲁木齐一模）如图，小颖按下面方法用尺规作角平分线：在已知的∠AOB的两边上，分别截取OC，OD，使OC＝OD．再分别以点C，D为圆心、大于的长为半径作弧，两弧在∠AOB内交于点P，作射线OP，则射线OP就是∠AOB的平分线．其作图原理是：△OCP≌△ODP，这样就有∠AOP＝∠BOP，那么判定这两个三角形全等的依据是（）A．SAS B．ASA C．AAS D．SSS13．（2022•东胜区一模）尺规作图：过直线l外一点P作直线l的平行线．如图是四位同学的作图痕迹．其中作图错误的同学是（）A．甲B．乙C．丙D．丁14．（2022•大名县校级四模）如图1，▱ABCD中，AD＞AB，∠ABC为锐角．要用尺规作图的方法在对边AD，BC 上分别找点M，N，使四边形ANCM为平行四边形，现有图2中的甲、乙、丙三种方案，则正确的方案（）A．只有乙、丙才是B．只有甲，丙才是C．只有甲，乙才是D．甲、乙、丙都是15．（2023•仙桃校级一模）如图，C、D是以线段AB为直径的⊙O上的两点，且四边形OBCD是菱形，连接BD．（1）在图1中，用无刻度的直尺作出△BOD的中线BP；（2）在图2中，用无刻度的直尺作出△BCD的中线DP．。

专题13 三视图与展开图1.视图：当我们从某一角度观察一个实物时，所看到的图像叫做物体的一个视图。

2.物体的三视图特指主视图、俯视图、左视图。

（1）主视图：从物体的前面向后面投射所得的视图称主视图,能反映物体的前面形状。

（2）俯视图：从物体的上面向下面投射所得的视图称俯视图，能反映物体的上面形状。

（3）左视图：从物体的左面向右面投射所得的视图称左视图，能反映物体的左面形状，有时也叫做侧视图。

物体的三视图实际上是物体在三个不同方向的正投影.正投影面上的正投影就是主视图，水平投影面上的正投影就是俯视图，侧投影面上的正投影就是左视图在画三视图时，三个三视图不要随意乱放，应做到俯视图在主视图的下方，左视图在主视图的右边，三个视图之间保持：长对正，高平齐，宽相等。

3.展开图：平面图形有三角形、四边形、圆等.立体图形有棱柱、棱锥、圆柱、圆锥、球等.把立体图形按一定的方式展开就会得到平面图形，把平面图形按一定的途径进行折叠就会得到相应的立体图形。

【例题1】（2019•四川省达州市）如图是由7个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，这个几何体的左视图是（）A．B．C．D．【答案】B【解析】由已知条件可知，左视图有2列，每列小正方形数目分别为3，1．据此可作出判断．从左面看可得到从左到右分别是3，1个正方形．专题知识回顾专题典型题考法及解析【例题2】（2019•甘肃）已知某几何体的三视图如图所示，其中俯视图为等边三角形，则该几何体的左视图的面积为．【答案】（18+2）cm2．【解析】由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．该几何体是一个三棱柱，底面等边三角形边长为2cm，高为cm，三棱柱的高为3，所以，其表面积为3×2×3+2×＝18+2（cm2）．【例题3】（2019•江苏连云港）一个几何体的侧面展开图如图所示，则该几何体的底面是（）A． B． C． D．【答案】B【解析】根据几何体的侧面展开图可知该几何体为四棱锥，所以它的底面是四边形．由题意可知，该几何体为四棱锥，所以它的底面是四边形．专题典型训练题一、选择题1.（2019广东深圳）下列哪个图形是正方体的展开图（）A．B． C．D．【答案】B【解析】立体图形的展开图B中图形符合“一四一”模型，是正方体的展开图．故选B．2.（2019•山东省济宁市）如图，一个几何体上半部为正四棱锥，下半部为立方体，且有一个面涂有颜色，该几何体的表面展开图是（）A．B．C．D．【答案】B．【解析】考点是几何体的展开图。

备考2020年中考一轮复习点对点必考题型题型02 简单几何体的三视图考点解析1．简单几何体的三视图（1）画物体的主视图的口诀为：主、俯：长对正；主、左：高平齐；俯、左：宽相等．（2）常见的几何体的三视图：圆柱的三视图：2．简单组合体的三视图（1）画简单组合体的三视图要循序渐进，通过仔细观察和想象，再画它的三视图．（2）视图中每一个闭合的线框都表示物体上的一个平面，而相连的两个闭合线框常不在一个平面上．（3）画物体的三视图的口诀为：主、俯：长对正；主、左：高平齐；俯、左：宽相等．3．由三视图判断几何体（1）由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．（2）由物体的三视图想象几何体的形状是有一定难度的，可以从以下途径进行分析：①根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，以及几何体的长、宽、高；②从实线和虚线想象几何体看得见部分和看不见部分的轮廓线；③熟记一些简单的几何体的三视图对复杂几何体的想象会有帮助；④利用由三视图画几何体与有几何体画三视图的互逆过程，反复练习，不断总结方法．五年中考1．（2019•成都）如图所示的几何体是由6个大小相同的小立方块搭成，它的左视图是（ ）A．B．C．D．【点拨】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【解析】解：从左面看易得第一层有2个正方形，第二层左边有1个正方形，如图所示：故选：B．2．（2018•成都）如图所示的正六棱柱的主视图是（ ）A．B．C．D．【点拨】根据主视图是从正面看到的图象判定则可．【解析】解：从正面看是左右相邻的3个矩形，中间的矩形的面积较大，两边相同．故选：A．3．（2017•成都）如图所示的几何体是由4个大小相同的小立方体组成，其俯视图是（ ）A．B．C．D．【点拨】根据从上边看得到的图形是俯视图，可得答案．【解析】解：从上边看一层三个小正方形，故选：C．4．（2016•成都）如图所示的几何体是由5个大小相同的小立方块搭成，它的俯视图是（ ）A．B．C．D．【点拨】找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．【解析】解：从上面看易得横着的“”字，故选：C．5．（2015•成都）如图所示的三视图是主视图是（ ）A．B．C．D．【点拨】根据原图形得出其主视图，解答即可．【解析】解：A、是左视图，错误；B、是主视图，正确；C、是俯视图，错误；D、不是主视图，错误；故选：B．一年模拟1．（2019·锦江一诊）有一透明实物如图，它的主视图是（ ）A．B．C．D．【点拨】细心观察图中几何体摆放的位置和形状，根据主视图是从正面看到的图象判定则可．【解析】解：正面看，它是中间小两头大的一个图形，里面有两条虚线，表示看不到的轮廓线．故选：B．2．（2019·成华一诊）如图所示的几何体，它的左视图是（ ）A ．B ．C ．D ．【点拨】根据左视图即从物体的左面观察得到的视图，进而得出答案．【解析】解：如图所示的几何体的左视图为：．故选：D ．3．（2019·武侯一诊）如图所示的支架（一种小零件）的两个台阶的高度和宽度分别相等，则它的主视图为（ ）A ．B ．C ．D ．【点拨】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．【解析】解：从正面看去，是两个有公共边的矩形，如图所示：故选：D ．4．（2019·成华二诊）如图是由6个大小相同的立方体组成的几何体，在这个几何体的三视图中，是中心对称图形的是（ ）A．主视图B．左视图C．俯视图D．主视图和左视图【点拨】根据从上边看得到的图形是俯视图，可得答案．【解析】解：从上边看是一个十字，“十”字是中心对称图形，故选：C．5．（2019·青羊一诊）观察下列几何体，主视图、左视图和俯视图都是矩形的是（ ）A．B．C．D．【点拨】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【解析】解：A、主视图为矩形，俯视图为圆，错误；B、主视图为矩形，俯视图为矩形，正确；C、主视图为等腰梯形，俯视图为圆环，错误；D、主视图为三角形，俯视图为有对角线的矩形，错误．故选：B．6．（2019·青羊二诊）图中三视图对应的正三棱柱是（ ）A．B．C．D．【点拨】利用俯视图可淘汰C、D选项，根据主视图的侧棱为实线可淘汰B，从而判断A选项正确．【解析】解：由俯视图得到正三棱柱两个底面在竖直方向，由主视图得到有一条侧棱在正前方，于是可判定A选项正确．故选：A．7．（2019·武侯二诊）下面四个立体图形，从正面、左面、上面观察都不可能看到长方形的是（ ）A．B．C．D．【点拨】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．依此找到从正面、左面、上面观察都不可能看到长方形的图形．【解析】解：A、主视图为长方形，左视图为长方形，俯视图为长方形，故本选项错误；B、主视图为长方形，左视图为长方形，俯视图为圆，故本选项错误；C、主视图为等腰三角形，左视图为等腰三角形，俯视图为圆，从正面、左面、上面观察都不可能看到长方形，故本选项正确；D、主视图为三角形，左视图为三角形，俯视图为有对角线的矩形，故本选项错误．故选：C．8．（2019·锦江二诊）如图，该立体图形的俯视图是（ ）A．B．C．D．【点拨】根据几何体的三视图，即可解答．【解析】解：如图所示的立体图形的俯视图是C．故选：C．9．（2019·高新一诊）如图是由几个相同小正方体组成的立体图形的俯视图，图上的数字表示该位置上小正方体的个数，这个立体图形的左视图是（ ）A．B．C．D．【点拨】根据从左边看得到的图形是左视图，可得答案．【解析】解：根据该几何体中小正方体的分布知，其左视图共2列，第1列有1个正方形，第2列有3个正方形，故选：B．10．（2019·武侯二诊）如图所示的几何体的左视图是（ ）A．B．C．D．【点拨】找到从几何体的左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【解析】解：从左面看，得到的视图是A．故选：A．精准预测1．如图所示几何体的左视图正确的是（ ）A．B．C．D．【点拨】找到从几何体的左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【解析】解：从几何体的左面看所得到的图形是：故选：A．2．下列立体图形中，主视图是三角形的是（ ）A．B．C．D．【点拨】根据从正面看得到的图形是主视图，可得图形的主视图．【解析】解：A、C、D主视图是矩形，故A、C、D不符合题意；B、主视图是三角形，故B正确；故选：B．3．如图是某兴趣社制作的模型，则它的俯视图是（ ）A ．B ．C ．D ．【点拨】根据俯视图即从物体的上面观察得得到的视图，进而得出答案．【解析】解：该几何体的俯视图是：由两个长方形组成的矩形，且矩形的之间有纵向的线段隔开．故选：B ．4．如图所示几何体，从左面看是（ ）A ．B ．C ．D ．【点拨】从左面看到的是左面位置上下两个正方形，右面的下方一个正方形，由此得出答案即可．【解析】解：左面位置上下两个正方形，右面的下方一个正方形的图形是．故选：B ．5．下列几何体中，从正面看（主视图）是长方形的是（ ）A ．B ．C ．D ．【点拨】主视图是分别从物体正面看，所得到的图形．【解析】解：圆锥的主视图是等腰三角形，圆柱的主视图是长方形，圆台的主视图是梯形，球的主视图是圆形，故选：B ．6．学校超市的货架上摆放着某品牌方便面，从三个不同的方向看可以看到下图所示的形状图，则货架上的方便面至多有（ ）A．7盒B．8盒C．9盒D．10盒【点拨】由从三个不同的方向看到的形状，可以在俯视图上，标出相应的摆放的最多数量，进而求出答案，做出选择．【解析】解：由从三个不同的方向看到的形状，可以在俯视图上，标出相应的摆放的最多数量，求出至多有9盒，故选：C．7．如图是由小立方块搭成的几何体，则从左面看到的几何体的形状图是（ ）A．B．C．D．【点拨】从左面看到的图形是两列，其中第一列有两个正方形，第二列有1个正方形，做出判断即可．【解析】解：从左面正投影所得到的图形为选项B．故选：B．8．如图是由5个完全相同的小正方体搭成的几何体，如果将小正方体A放到小正方体B的正上方，则它的（ ）A．左视图会发生改变B．俯视图会发生改变C．主视图会发生改变D．三种视图都会发生改变【点拨】根据从上面看得到的图形事俯视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图，可得答案．【解析】解：如果将小正方体A放到小正方体B的正上方，则它的主视图会发生改变，俯视图和左视图不变．故选：C．9．如图是由6个大小相同的立方体组成的几何体，在这个几何体的三视图中，是中心对称图形的是（ ）A．主视图B．左视图C．俯视图D．主视图和左视图【点拨】根据从上边看得到的图形是俯视图，可得答案．【解析】解：从上边看是一个田字，“田”字是中心对称图形，故选：C．10．如图，下列选项中不是正六棱柱三视图的是（ ）A．B．C．D．【点拨】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【解析】解：正六棱柱三视图分别为：三个左右相邻的矩形，两个左右相邻的矩形，正六边形．故选：A．11．如图，是某个几何体从不同方向看到的形状图（视图），这个几何体的表面能展开成下面的哪个平面图形？（ ）A．B．C．D．【点拨】由主视图和左视图可得此几何体为柱体，根据俯视图是圆可判断出此几何体为圆柱，进一步由展开图的特征选择答案即可．【解析】解：∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个圆，∴此几何体为圆柱，因此图A是圆柱的展开图．故选：A．12．如图，下列水平放置的几何体中，左视图不是矩形的是（ ）A．B．C．D．【点拨】根据左视图是从左面看到的视图，对各选项分析判断后利用排除法求解．【解析】解：A、圆柱的左视图是矩形，故本选项错误；B、圆锥的左视图是等腰三角形，故本选项正确；C、三棱柱的左视图是矩形，故本选项错误；D、长方体的左视图是矩形，故本选项错误．故选：B．13．如图所示的支架是由两个长方体构成的组合体，则它的左视图是（ ）A．B．C．D．【点拨】根据从左边看得到的图形是左视图，可得答案．【解析】解：从左边看下边是一个中间为虚线的矩形，故选：A．14．桌上摆放着一个由相同正方体组成的组合体，其俯视图如图所示，图中数字为该位置小正方体的个数，则这个组合体的左视图为（ ）A．B．C．D．【点拨】俯视图中的每个数字是该位置小立方体的个数，分析其中的数字，得左视图有3列，从左到右分别是2，3，2个正方形．【解析】解：由俯视图中的数字可得：左视图有3列，从左到右分别是2，3，2个正方形．故选：D．15．如图所示的几何体，从上面看得到的图形是（ ）A．B．C．D．【点拨】根据从上边看得到的图形是俯视图，可得答案．【解析】解：从上边看是一个六边形，中间为圆．故选：D．。

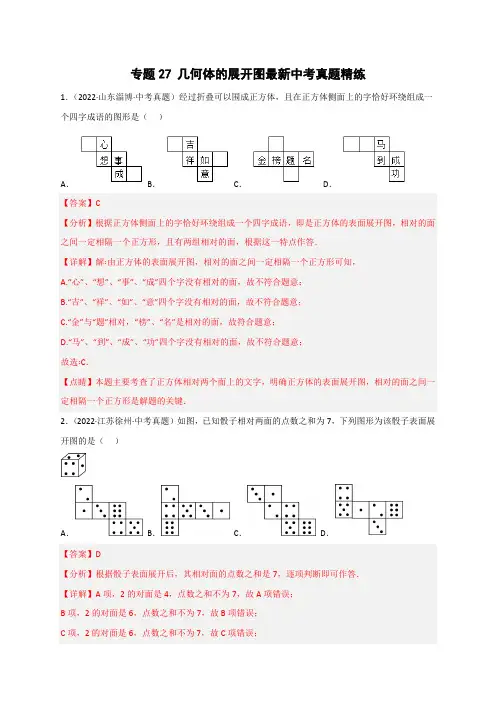

专题27 几何体的展开图最新中考真题精练1．（2022·山东淄博·中考真题）经过折叠可以围成正方体，且在正方体侧面上的字恰好环绕组成一个四字成语的图形是（）A．B．C．D．【答案】C【分析】根据正方体侧面上的字恰好环绕组成一个四字成语，即是正方体的表面展开图，相对的面之间一定相隔一个正方形，且有两组相对的面，根据这一特点作答．【详解】解∶由正方体的表面展开图，相对的面之间一定相隔一个正方形可知，A.“心”、“想”、“事”、“成”四个字没有相对的面，故不符合题意；B.“吉”、“祥”、“如”、“意”四个字没有相对的面，故不符合题意；C.“金”与“题”相对，“榜”、“名”是相对的面，故符合题意；D.“马”、“到”、“成”、“功”四个字没有相对的面，故不符合题意；故选∶C．【点睛】本题主要考查了正方体相对两个面上的文字，明确正方体的表面展开图，相对的面之间一定相隔一个正方形是解题的关键．2．（2022·江苏徐州·中考真题）如图，已知骰子相对两面的点数之和为7，下列图形为该骰子表面展开图的是（）A．B．C．D．【答案】D【分析】根据骰子表面展开后，其相对面的点数之和是7，逐项判断即可作答．【详解】A项，2的对面是4，点数之和不为7，故A项错误；B项，2的对面是6，点数之和不为7，故B项错误；C项，2的对面是6，点数之和不为7，故C项错误；D项，1的对面是6，2的对面是5，3的对面是4，相对面的点数之和都为7，故D项正确；故选：D．【点睛】本题主要考查了立体图形的侧面展开图的知识，解答时，找准相对面是解答本题的关键．没有共同边的两个面即为相对的面．3．（2022·贵州六盘水·中考真题）如图，裁掉一个正方形后能折叠成正方体，但不能裁掉的是（）A．①B．②C．③D．④【答案】A【分析】根据正方体展开图分析即可求解．【详解】根据正方体展开图分析，①的对面是⑤，不能裁掉①故选A【点睛】本题考查了正方体的表面展开图，理正方体的表面展开图的模型是解题的关键．正方体的表面展开图用‘口诀’：一线不过四，田凹应弃之，相间、Z端是对面，间二、拐角邻面知．4．（2022·山东枣庄·中考真题）某正方体的每个面上都有一个汉字，如图是它的一种展开图，那么在原正方体中，与“亮”字所在面相对的面上的汉字是（ ）A．青B．春C．梦D．想【答案】D【分析】根据正方体表面展开图相对面之间相隔一个正方形这一特点即可作答．【详解】在原正方体中，与“亮”字所在面相对的面上的汉字是：想，与“点”字所在面相对的面上的汉字是：春，与“青”字所在面相对的面上的汉字是：梦，故选：D．【点睛】本题主要考查了正方体的表面展开图，准确的找出每个面的相对面是解题的关键．5．（2022·湖南益阳·中考真题）如图1所示，将长为6的矩形纸片沿虚线折成3个矩形，其中左右两侧矩形的宽相等，若要将其围成如图2所示的三棱柱形物体，则图中a的值可以是（ ）A．1B．2C．3D．46．（2022·江苏盐城·中考真题）正方体的每个面上都有一个汉字，如图是它的一种平面展开图，那么在原正方体中，与“盐”字所在面相对的面上的汉字是（）A．强B．富C．美D．高【答案】D【分析】根据正方体的表面展开图，相对的面之间一定相隔一个正方形，即可求解．【详解】解：根据题意得：“盐”字所在面相对的面上的汉字是“高”，故选D【点睛】本题主要考查了正方体的平面展开图的特征，熟练掌握正方体的表面展开图，相对的面之间一定相隔一个正方形是解题的关键．7．（2022·广东广州·中考真题）如图是一个几何体的侧面展开图，这个几何体可以是（）A．圆锥B．圆柱C．棱锥D．棱柱【答案】A【分析】由图可知展开侧面为扇形，则该几何体为圆锥．【详解】该几何体的侧面展开图是扇形，所以这个几何体可能是圆锥,故选：A．【点睛】此题主要考查几何体的展开图，熟记几何体的侧面展开图是解题的关键．8．（2022·江苏常州·中考真题）下列图形中，为圆柱的侧面展开图的是（）A．B．C．D．【答案】D【分析】根据题意，注意其按圆柱的侧面沿它的一条母线剪开，分析得到图形的性质，易得答案．【详解】解：根据题意，把圆柱的侧面沿它的一条母线剪开展在一个平面上，得到其侧面展开图是对边平行且相等的四边形；又有母线垂直于上下底面，故可得是矩形．故选：D．【点睛】本题考查的是圆柱的展开图，解题的关键是需要对圆柱有充分的理解；难度不大．9．（2022·四川内江·中考真题）如图是正方体的表面展开图，则与“话”字相对的字是（ ）A．跟B．党C．走D．听【答案】C【分析】根据正方体表面展开图的特征进行判断即可．【详解】解：由正方体表面展开图的“相间、Z端是对面”可知，“话”与“走”是对面，故答案为：C．【点睛】本题考查正方体相对两个面上的文字，掌握正方体表面展开图的特征是正确判断的前提．10．（2022·湖北恩施·中考真题）下图是一个正方体纸盒的展开图，将其折叠成一个正方体后，有“振”字一面的相对面上的字是（）A．“恩”B．“乡”C．“村”D．“兴”【答案】D【分析】根据正方体的平面展开图的特点即可得．【详解】解：由正方体的平面展开图的特点得：“恩”字与“乡”字在相对面上，“施”字与“村”字在相对面上，“振”字与“兴”字在相对面上，【点睛】本题考查了正方体的平面展开图，熟练掌握正方体的平面展开图的特点是解题关键．11．（2022·山东临沂·中考真题）如图所示的三棱柱的展开图不可能是（）A．B．C．D．【答案】D【分析】三棱柱的表面展开图的特点，由三个长方形的侧面和上下两个三角形的底面组成．从而可得答案.【详解】解：选项A、B、C均可能是该三棱柱展开图，不符合题意，而选项D中的两个底面会重叠，不可能是它的表面展开图，符合题意，故选：D．【点睛】考查了几何体的展开图，动手折叠一下，有助于空间想象力的培养．12．（2022·江苏泰州·中考真题）如图为一个几何体的表面展开图，则该几何体是()A．三棱锥B．四棱锥C．四棱柱D．圆锥【分析】底面为四边形，侧面为三角形可以折叠成四棱锥．【详解】解：由图可知，底面为四边形，侧面为三角形，∴该几何体是四棱锥，故选：B．【点睛】本题主要考查的是几何体的展开图，熟记常见立体图形的展开图特征是解题的关键．13．（2022·黑龙江绥化·中考真题）下列图形中，正方体展开图错误的是（）A．B．C．D．【答案】D【分析】利用正方体及其表面展开图的特点解题．【详解】D选项出现了“田字形”，折叠后有一行两个面无法折起来，从而缺少面，不能折成正方体，A、B、C选项是一个正方体的表面展开图．故选：D．【点睛】此题考查了几何体的展开图，只要有“田”“凹”字的展开图都不是正方体的表面展开图．14．（2022·湖南岳阳·中考真题）某个立体图形的侧面展开图如图所示，它的底面是正三角形，那么这个立体图形是（）A．圆柱B．圆锥C．三棱柱D．四棱柱【分析】根据常见立体图形的底面和侧面即可得出答案．【详解】解：A选项，圆柱的底面是圆，故该选项不符合题意；B选项，圆锥的底面是圆，故该选项不符合题意；C选项，三棱柱的底面是三角形，侧面是三个长方形，故该选项符合题意；D选项，四棱柱的底面是四边形，故该选项不符合题意；故选：C．【点睛】本题考查了几何体的展开图，掌握n棱柱的底面是n边形是解题的关键．15．（2022·河南·中考真题）2022年北京冬奥会的奖牌“同心”表达了“天地合·人心同”的中华文化内涵，将这六个汉字分别写在某正方体的表面上，如图是它的一种展开图，则在原正方体中，与“地”字所在面相对的面上的汉字是（）A．合B．同C．心D．人【答案】D【分析】根据正方体的展开图进行判断即可；【详解】解：由正方体的展开图可知“地”字所在面相对的面上的汉字是“人”；故选：D．【点睛】本题主要考查正方体的展开图相对两个面上的文字，注意正方体的空间图形，从相对面入手是解题的关键．16．（2022·新疆·中考真题）如图是某几何体的展开图，该几何体是（）A．长方体B．正方体C．圆锥D．圆柱【答案】C【分析】观察所给图形可知展开图由一个扇形和一个圆构成，由此可以判断该几何体是圆锥．【详解】解：∵展开图由一个扇形和一个圆构成，∴该几何体是圆锥．故选C．【点睛】本题考查圆锥的展开图，熟记圆锥展开图的形状是解题的关键．17．（2022·江苏宿迁·中考真题）下列展开图中，是正方体展开图的是（）A．B．C．D．【答案】C【分析】根据正方体的表面展开图共有11种情况，A，D是“田”型，对折不能折成正方体，B是“凹”型，不能围成正方体，由此可进行选择．【详解】解：根据正方体展开图特点可得C答案可以围成正方体，故选：C．【点睛】此题考查了正方体的平面展开图．关键是掌握正方体展开图特点．18．（2022·浙江金华·中考真题）如图，圆柱的底面直径为AB，高为AC，一只蚂蚁在C处，沿圆柱的侧面爬到B处，现将圆柱侧面沿AC“剪开”，在侧面展开图上画出蚂蚁爬行的最近路线，正确的是（）A．B．C．D．【答案】C【分析】根据圆柱的侧面展开特征，两点之间线段最短判断即可；【详解】解：∵AB为底面直径，∴将圆柱侧面沿AC“剪开”后，B点在长方形上面那条边的中间，∵两点之间线段最短，故选：C．【点睛】本题考查了圆柱的侧面展开，掌握两点之间线段最短是解题关键．19．（2022·四川遂宁·中考真题）如图是正方体的一种展开图，那么在原正方体中与“我”字所在面相对的面上的汉字是（）A．大B．美C．遂D．宁【答案】B【分析】正方体的表面展开图，相对的面之间一定相隔一个正方形，根据这一特点作答．【详解】解：正方体的表面展开图，相对的面之间一定相隔一个正方形，“我”与“美”是相对面．故选：B．【点睛】本题主要考查了正方体相对两个面上的文字，注意正方体的空间图形，从相对面入手．20．（2022·四川广元·中考真题）如图是某几何体的展开图，该几何体是（）A．长方体B．圆柱C．圆锥D．三棱柱【答案】B【分析】根据几何体的展开图可直接进行排除选项．【详解】解：由图形可得该几何体是圆柱；故选B．【点睛】本题主要考查几何体的展开图，熟练掌握几何体的展开图是解题的关键．21．（2021·四川巴中·中考真题）某立体图形的表面展开图如图所示，这个立体图形是（ ）A．B．C．D．【答案】A【分析】利用立体图形及其表面展开图的特点解题．【详解】解：四个三角形和一个四边形，是四棱锥的组成，所以该立体图形的名称为四棱锥．故选：A．【点睛】本题考查了几何体的展开图，熟练掌握常见立体图形的平面展开图的特征，是解决此类问题的关键．22．（2021·广西百色·中考真题）下列展开图中，不是正方体展开图的是（）A．B．C．D．【答案】D【分析】根据正方体的展开图特征解题．【详解】解：A.是正方体的展开图，故A不符合题意；B.是正方体的展开图，故B不符合题意；C.是正方体的展开图，故C不符合题意；D.不是正方体的展开图，故D符合题意，故选：D．【点睛】本题考查正方体的展开图，熟知正方体的11种展开图是解题关键．23．（2021·湖北荆门·中考真题）如图是一个正方体的平面展开图，把展开图折叠成正方体后，“红”字的面的对面上的字是（）A．传B．国C．承D．基【答案】D【分析】正方体的平面展开图中，相对面的特点是必须相隔一个正方形，据此作答．【详解】解：正方体的表面展开图，相对的面之间一定相隔一个正方形，则：“传”与“因”是相对面，“承”与“色”是相对面，“红”与“基”是相对面．故选：D．【点睛】本题主要考查了正方体相对两个面上的文字，注意正方体的空间图形，从相对面入手，分析及解答问题．24．（2021·辽宁大连·中考真题）某几何体的展开图如图所示，该几何体是（ ）A．B．C．D．【答案】D【分析】根据几何体的展开图可直接进行排除选项．【详解】解：由该几何体的展开图可知该几何体是圆锥；故选D．【点睛】本题主要考查几何体的展开图，熟练掌握简单几何体的展开图是解题的关键．25．（2021·广东深圳·中考真题）如图是一个正方体的展开图，把展开图折叠成小正方体后，和“建”字所在面相对的面上的字是（）A．跟B．百C．走D．年【答案】B【分析】正方体的平面展开图中，相对面的特点是之间一定相隔一个正方形，据此作答．【详解】∵正方体的平面展开图中，相对面的特点是之间一定相隔一个正方形，∴在此正方体上与“建”字相对的面上的汉字是“百”．故选B．【点睛】本题考查了正方体的展开图形，解题关键是从相对面入手进行分析及解答问题．26．（2021·广东·中考真题）下列图形是正方体展开图的个数为（）A．1个B．2个C．3个D．4个【答案】C【分析】根据正方体的展开图的特征，11种不同情况进行判断即可．【详解】解：根据正方体的展开图的特征，只有第2个图不是正方体的展开图，故四个图中有3个图是正方体的展开图．故选：C．【点睛】考查正方体的展开图的特征，“一线不过四，田凹应弃之”应用比较广泛简洁．27．（2021·江苏扬州·中考真题）把图中的纸片沿虚线折叠，可以围成一个几何体，这个几何体的名称是（）A．五棱锥B．五棱柱C．六棱锥D．六棱柱【答案】A【分析】由平面图形的折叠及立体图形的表面展开图的特点解题．【详解】解：由图可知：折叠后，该几何体的底面是五边形，则该几何体为五棱锥，故选A．【点睛】本题考查了几何体的展开图，掌握各立体图形的展开图的特点是解决此类问题的关键．28．（2021·浙江金华·中考真题）将如图所示的直棱柱展开，下列各示意图中不可能是它的表面展开图的是（）A．B．C．D．【答案】D【分析】由直棱柱展开图的特征判断即可．【详解】解：图中棱柱展开后，两个三角形的面不可能位于同一侧，因此D 选项中的图不是它的表面展开图；故选D ．【点睛】本题考查了常见几何体的展开图，解决本题的关键是牢记三棱柱展开图的特点，即其两个三角形的面不可能位于展开图中侧面长方形的同一侧即可．第II 卷（非选择题）请点击修改第II 卷的文字说明二、填空题29．（2022·湖南常德·中考真题）如图是一个正方体的展开图，将它拼成正方体后，“神”字对面的字是________．【答案】月【分析】正方体的表面展开图，相对的面之间一定相隔一个正方形，根据这一特点作答．【详解】解：由正方体的展开图特点可得：“神”字对面的字是“月”．故答案为：月．【点睛】此题考查了正方体相对两个面上的文字的知识；掌握常见类型展开图相对面上的两个字的特点是解决本题的关键．三、解答题30．（2021·山东济宁·中考真题）研究立体图形问题的基本思路是把立体图形问题转化为平面图形问题．（1）阅读材料立体图形中既不相交也不平行的两条直线所成的角，就是将直线平移使其相交所成的角．例如，正方体ABCD A B C D -¢¢¢¢（图1）．因为在平面AA C C ¢¢中，//CC AA ¢¢，AA ¢与AB 相交于点A ，所以直线AB 与AA ¢所成的BAA ¢Ð就是既不相交也不平行的两条直线AB 与CC ¢所成的角．解决问题如图1，已知正方体ABCD A B C D -¢¢¢¢，求既不相交也不平行的两条直线BA ¢与AC 所成角的大小．（2）如图2，M ，N 是正方体相邻两个面上的点．①下列甲、乙、丙三个图形中，只有一个图形可以作为图2的展开图，这个图形是 ；②在所选正确展开图中，若点M 到AB ，BC 的距离分别是2和5，点N 到BD ，BC 的距离分别是4和3，P 是AB 上一动点，求PM PN +的最小值．【答案】（1）60°；（2）①丙；②10【分析】（1）连接BC ¢，则A BC ¢¢△为等边三角形，即可求得既不相交也不平行的两条直线BA ¢与AC 所成角的大小；（2）①根据正方体侧面展开图判断即可；②根据对称关系作辅助线即可求得PM PN +的最小值．【详解】解：（1）连接BC ¢，∵//AC A C ¢¢，BA ¢与A C ¢¢相交与点A ¢，即既不相交也不平行的两条直线BA ¢与AC 所成角为BA C ¢¢Ð，根据正方体性质可得：A B BC A C ¢¢¢¢==，∴A BC ¢¢△为等边三角形，∴=60BA C ¢¢Ð°，即既不相交也不平行的两条直线BA ¢与AC 所成角为60°；（2）①根据正方体展开图可以判断，甲中与原图形中对应点位置不符，乙图形不能拼成正方体，故答案为丙；②如图：作M 关于直线AB 的对称点M ¢，连接NM ¢，与AB 交于点P ，连接MP ，则PM PN PN PM NM ¢¢+=+=，过点N 作BC 垂线，并延长与M M ¢交于点E ，。

第26讲三视图与展开图1．三视图2.立体图形的展开与折叠1．(2017·衢州)如图是由四个相同的小立方体搭成的几何体，它的主视图是( )第1题图 第2题图2．(2017·丽水)如图是底面为正方形的长方体，下面有关它的三个视图的说法正确的是( )A ．俯视图与主视图相同B ．左视图与主视图相同C ．左视图与俯视图相同D ．三个视图都相同 3．(2017·宁波)如图所示的几何体的俯视图为( )4．(2017·金华)一个几何体的三视图如图所示，这个几何体是( )A ．球B ．圆柱C ．圆锥D ．立方体【问题】如图，下列四个几何体是水平放置．(1)这四个几何体中，主视图与其他三个不相同的是________； (2)图(1)的直三棱柱，底面是边长为2的正三角形，高为4，则此直三棱柱的侧面展开图的面积________；(3)图(2)的圆柱，底面半径为2，高为4，则此圆柱左视图的面积________；(4)通过(1)(2)(3)的解答，请你联想三视图和立体图形展开图的相关知识、方法．【归纳】通过开放式问题，归纳、疏理简单几何体的三视图、展开图．类型一判断(画)几何体的三视图例1下列几何体中，俯视图相同的是()A．①②B．①③C．②③D．②④【解后感悟】掌握从不同方向看物体的方法和画几何体三视图的要求，通过仔细观察、比较、分析，可选出正确答案．1．(1)(2016·湖州)由六个相同的立方体搭成的几何体如图所示，则它的主视图是()(2)(2017·黔西南州)下列四个几何体中，主视图与左视图相同的几何体有()A．1个B．2个C．3个D．4个(3)(2017·台州)如图所示的工件是由两个长方体构成的组合体，则它的主视图是()类型二由三视图判断原几何体的形状例2(2016·黄石)某几何体的主视图和左视图如图所示，则该几何体可能是()A．长方体B．圆锥C．圆柱D．球【解后感悟】由三视图确定几何体，往往需要把三个视图组合起来、空间想象综合考虑；掌握常见几何体的三视图是解题的关键．2．(1)(2015·桂林)下列四个物体的俯视图与如图给出视图一致的是()(2)(2017·嘉兴模拟)如图是某个几何体的三视图，该几何体是()A．长方体B．正方体C．圆柱D．三棱柱(3)(2015·随州)如图是一个长方体的三视图(单位：cm)，根据图中数据计算这个长方体的体积是cm3.类型三立体图形的展开与折叠例3如图给定的是纸盒的外表面，下面能由它折叠而成的是()【解后感悟】常见几何体的展开与折叠：①棱柱的平面展开图是由两个相同的多边形和一些长方形组成，按棱柱表面不同的棱剪开，可能得到不同组合方式的平面展开图，特别关注正方体的表面展开图；②圆柱的平面展开图是由两个相同的圆形和一个长方形组成的；③圆锥的平面展开图是由一个圆形和一个扇形组成的．3．(1)(2017·漳州模拟)如图是一个长方体包装盒，则它的平面展开图是()(2)(2015·广州)如图是一个几何体的三视图，则该几何体的展开图可以是()(3)如图1是边长为1的六个小正方形组成的图形，它可以围成图2的正方体，则图1中小正方形顶点A，B在围成的正方体上的距离是()A．0 B．1 C. 2 D.3(4)(2016·十堰)如图，从一张腰长为60cm，顶角为120°的等腰三角形铁皮OAB中剪出一个最大的扇形OCD，用此剪下的扇形铁皮围成一个圆锥的侧面(不计损耗)，则该圆锥的高为()A．10cm B．15cm C．103cm D．202cm类型四几何体的综合运用例4学校食堂厨房的桌子上整齐地摆放着若干相同规格的碟子，碟子的个数与碟子的高度的关系如下表：(1)当桌子上放有x(个)碟子时，请写出此时碟子的高度(用含x的式子表示)；(2)分别从三个方向上看，其三视图如上图所示，厨房师傅想把它们整齐叠成一摞，求叠成一摞后的高度．【解后感悟】从问题中获取信息(读表)，找出碟子个数与碟子高度之间的关系式是解此题的关键．4．(1)(2017·湖州)如图是按1∶10的比例画出的一个几何体的三视图，则该几何体的侧面积是()A．200cm2B．600cm2C．100πcm2D．200πcm2(2)如图，圆柱形容器高为18cm，底面周长为24cm，在杯内壁离杯底4cm的点B处有一滴蜂蜜，此时一只蚂蚁正好在杯外壁，离杯上沿2cm与蜂蜜相对的点A处，则蚂蚁从外壁A处到达内壁B 处的最短距离为cm.【课本改变题】教材母题－－浙教版九下第76页例题如图是某几何体的三视图，则该几何体的体积是()A．18 3 B．54 3 C．108 3 D．216 3【方法与对策】由三视图求原几何体的体积，正确恢复原几何体是解决问题的关键．这类题是中考热点题型，平时学习中也要注意平面图形和空间图形的转化．【分不清三视图中的实线与虚线】一个空心的圆柱如图所示，那么它的主视图是()参考答案第26讲三视图与展开图【考题体验】1．D 2.B 3.D 4.B【知识引擎】【解析】(1)图(1)的主视图为长方形；图(2)的主视图为长方形；图(3)的主视图为长方形；图(4)的主视图为三角形．故主视图与其他三个不相同的是图(4)．(2)侧面展开图是矩形，侧面积为6×4＝24.(3)左视图的面积为4×4＝16.(4)画三视图，根据三视图描述简单几何体，直棱柱，圆锥侧面展开图等【例题精析】例1②③的俯视图都是圆，有圆心，故选C.例2∵如图所示几何体的主视图和左视图分别是长方形和圆，∴该几何体可能是圆柱体．故选C.例3B例4(1)2＋1.5(x－1)＝(1.5x＋0.5)cm(2)由三视图可知共有12个碟子，∴叠成一摞的高度＝1.5×12＋0.5＝18.5(cm)．【变式拓展】1．(1)A(2)D(3)A 2.(1)C(2)D(3)24 3．(1)A(2)A(3)B (4)D 4.(1)D(2)20【热点题型】【分析与解】由三视图可看出：该几何体是一个正六棱柱，其中底面正六边形的边长为6，高是2，所以该几何体的体积＝6×3 4×62×2＝108 3.故选C.【错误警示】A。

中考数学真题《三视图与展开图》专项测试卷(附答案) 学校:___________班级：___________姓名：___________考号：___________一．选择题（共9小题）1．（2024•顺义区二模）在下列几何体中主视图为三角形的是()A．B．C．D．2．（2024•大兴区二模）如图是某个几何体的展开图该几何体是()A．圆柱B．三棱锥C．三棱柱D．圆锥3．（2024•丰台区二模）榫卯(sǔnmǎo)是中国古代建筑家具及其它器械的主要结构方式是我国工艺文化精神的传承凸出部分叫榫凹进部分叫卯．如图是某个部件“榫”的实物图它的主视图是()A．B．C．D．4．（2024•海淀区二模）如图是一张长方形纸片用其围成一个几何体的侧面这个几何体可能是()A．圆柱B．圆锥C．球D．三棱锥5．（2024•朝阳区二模）如图是某个几何体的展开图该几何体是()A．圆柱B．圆锥C．三棱柱D．正方体6．（2024•石景山区二模）如图是某几何体的展开图该几何体是()A．三棱柱B．三棱锥C．四棱锥D．圆柱7．（2024•北京二模）下列几何体中主视图为三角形的是()A．B．C．D．8．（2024•西城区二模）如图是某几何体的三视图该几何体是()A．圆柱B．圆锥C．三棱柱D．长方体9．（2024•门头沟区二模）某几何体的展开图是由大小形状相等的两个正方形四个长宽不等的矩形组成则，该几何体是()A．正方体B．长方体C．四棱锥D．三棱柱10.（2024房山二模）右图是某几何体的展开图该几何体是（A）圆柱（B）长方体（C）圆锥（D）三棱柱参考答案与试题解析一．选择题（共9小题）1．（2024•顺义区二模）在下列几何体中主视图为三角形的是()A．B．C．D．【答案】D【考点】简单几何体的三视图【分析】根据主视图的定义判断即可．【解答】解：A．该几何体的主视图是矩形故本选项不合题意B．该几何体的主视图是一行两个矩形故本选项不合题意C．该几何体的主视图是正方形故本选项不合题意D．该几何体的主视图是等腰三角形故本选项符合题意故选：D．2．（2024•大兴区二模）如图是某个几何体的展开图该几何体是()A．圆柱B．三棱锥C．三棱柱D．圆锥【答案】D【考点】几何体的展开图【分析】根据展开图是一个扇形与圆知该几何体是圆锥．【解答】解：几何体的展开图是扇形与圆可知该几何体是圆锥故选：D．3．（2024•丰台区二模）榫卯(sǔnmǎo)是中国古代建筑家具及其它器械的主要结构方式是我国工艺文化精神的传承凸出部分叫榫凹进部分叫卯．如图是某个部件“榫”的实物图它的主视图是()A．B．C．D．【答案】D【考点】简单几何体的三视图【分析】从正面看到的平面图形是主视图根据主视图的含义可得答案．【解答】解：如图所示的几何体的主视图如下：．故选：D．4．（2024•海淀区二模）如图是一张长方形纸片用其围成一个几何体的侧面这个几何体可能是()A．圆柱B．圆锥C．球D．三棱锥【答案】A【考点】展开图折叠成几何体【分析】根据圆柱的侧面展开图是矩形解答即可．【解答】解：如图是一张长方形纸片用其围成一个几何体的侧面这个几何体可能是圆柱故选项A符合题意．故选：A．5．（2024•朝阳区二模）如图是某个几何体的展开图该几何体是()A．圆柱B．圆锥C．三棱柱D．正方体【答案】A【考点】几何体的展开图【分析】侧面为长方形底面为2个圆形故原几何体为圆柱．【解答】解：观察图形可知该几何体是圆柱．故选：A．6．（2024•石景山区二模）如图是某几何体的展开图该几何体是()A．三棱柱B．三棱锥C．四棱锥D．圆柱【答案】A【考点】几何体的展开图【分析】根据三棱柱的展开图解答．【解答】解：由图可知该几何体的两个底面是正三角形且有3个侧面侧面都是矩形故这个几何体是三棱柱．故选：A．7．（2024•北京二模）下列几何体中主视图为三角形的是()A．B．C．D．【答案】A【考点】简单几何体的三视图【分析】主视图是从找到从正面看所得到的图形注意要把所看到的棱都表示到图中．【解答】解：A圆锥的主视图是等腰三角形故此选项符合题意B三棱柱的主视图是一个矩形矩形内部有一个纵向的实线故此选项不符合题意C球的主视图是一个圆故此选项不符合题意D圆柱的主视图是一个矩形故此选项不符合题意．故选：A．8．（2024•西城区二模）如图是某几何体的三视图该几何体是()A．圆柱B．圆锥C．三棱柱D．长方体【答案】B【考点】由三视图判断几何体【分析】根据几何体的主视图和左视图是全等的等腰三角形可判断该几何体是锥体再根据府视图的形状可判断锥体底面的形状即可得出答案．【解答】解：因为主视图和左视图是全等的等腰三角形所以该几何体是锥体又因为府视图是含有圆心的圆所以该几何体是圆锥．故选：B．9．（2024•门头沟区二模）某几何体的展开图是由大小形状相等的两个正方形四个长宽不等的矩形组成则，该几何体是()A．正方体B．长方体C．四棱锥D．三棱柱【答案】B【考点】几何体的展开图【分析】根据常见几何体的展开图解答即可．【解答】解：A．正方体的展开图由大小形状相等的六个正方形组成故本选项不符合题意B．当长方体的两个底面是正方形时它的展开图是由大小形状相等的两个正方形四个长宽不等的矩形组成故本选项符合题意C．四棱锥的展开图是由一个四边形和四个三角形组成故本选项不符合题意D．三棱柱的展开图是两个三角形和三个矩形组成故本选项不符合题意．故选：B．10.（2024房山二模）右图是某几何体的展开图该几何体是（A）圆柱（B）长方体（C）圆锥（D）三棱柱【答案】A。

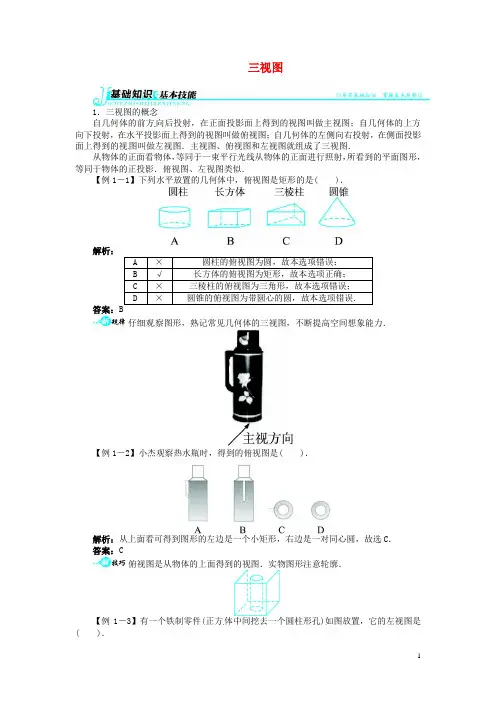

三视图1．三视图的概念自几何体的前方向后投射，在正面投影面上得到的视图叫做主视图；自几何体的上方向下投射，在水平投影面上得到的视图叫做俯视图；自几何体的左侧向右投射，在侧面投影面上得到的视图叫做左视图．主视图、俯视图和左视图就组成了三视图．从物体的正面看物体，等同于一束平行光线从物体的正面进行照射，所看到的平面图形，等同于物体的正投影．俯视图、左视图类似．【例1－1】下列水平放置的几何体中，俯视图是矩形的是( )．解析：A ×圆柱的俯视图为圆，故本选项错误；B √长方体的俯视图为矩形，故本选项正确；C ×三棱柱的俯视图为三角形，故本选项错误；D ×圆锥的俯视图为带圆心的圆，故本选项错误.答案：仔细观察图形，熟记常见几何体的三视图，不断提高空间想象能力．【例1－2】小杰观察热水瓶时，得到的俯视图是( )．解析：从上面看可得到图形的左边是一个小矩形，右边是一对同心圆，故选C．答案：C俯视图是从物体的上面得到的视图．实物图形注意轮廓．【例1－3】有一个铁制零件(正方体中间挖去一个圆柱形孔)如图放置，它的左视图是( )．解析：左边看是一个正方形，中间有一个圆柱形孔，圆柱的左视图是矩形，所以左视图的正方形里面还有两条虚线．故选C．答案：C左视图是从物体的左面得到的视图；注意看到的轮廓用实线表示，看不到的轮廓用虚线表示．【例1－4】如图所示的物体的俯视图是( )．解析：从上往下看，只有一排3个正方形，符合条件的只有选项D．答案：D根据给出的几何体，通过动手操作，观察可得答案为D，也可以根据画三视图的方法，发挥空间想象能力，直接想象出每个位置正方体的数目，再加起来．2．三视图之间的关系三视图的摆放一般是：主视图在左边，它下方应是俯视图，左视图在右边．在物体的三视图中，主视图可反映出物体的长和高，俯视图可反映物体的长和宽，左视图可反映出物体的高和宽．三视图中主视图与俯视图表示同一物体的长；主视图与左视图表示同一物体的高；左视图与俯视图表示同一物体的宽．【例2－1】如图，是一个工件的三视图，则此工件的全面积是( )．A．85π cm2 B．90π cm2C．155π cm2 D．165π cm2解析：由三视图可得原工件是个圆锥，再由对应的数据可得出此工件的全面积是90π cm2.答案：B发挥空间想象力，得出几何体的形状，再求出其面积．【例2－2】长方体的主视图与俯视图如图所示，则这个长方体的体积是( )．A．52 B．32C．24 D．9解析：由主视图可知，这个长方体的长和高分别为4和3，由俯视图可知，这个长方体的长和宽分别为4和2，因此这个长方体的长、宽、高分别为4,2,3，因此这个长方体的体积为4×2×3＝24，故选C．答案：C3．棱柱如图所示的几何体叫做棱柱，它的上、下两个面叫做底面(△ABC，△A1B1C1互相平行且是全等的三角形)，其余各面叫做侧面，相邻侧面的交线叫做侧棱(各侧棱AA1，BB1，CC1平行且相等)．根据底面多边形的边数，我们依次称棱柱为三棱柱、四棱柱、五棱柱……当侧棱垂直于底面时，棱柱称为直棱柱，直棱柱的各个侧面都是矩形．底面是正多边形的直棱柱叫做正棱柱，上图中几何体叫做正三棱柱．【例3】如图是一个正六棱柱的主视图和左视图，则图中的a＝( )．A．2 3 B． 3 C．2 D．1解析：由正六棱柱的主视图和左视图，可得到正六棱柱的边长为2，作AD⊥BC，在△ABC 中，AB＝AC＝2，∠BAC＝120°，∴在Rt△ABD中，∠ABD＝30°，AD＝1.∴BD＝AB2－AD2＝22－12＝3，故选B．答案：B注意题目中的隐含条件及左视图的特点，可将其转化到直角三角形中解答．培养了学生的空间想象能力．4．画几何体的三视图画一个几何体的三视图时，先观察几何体，判断出从三个方向看几何体得到的平面图形，即三视图；然后把三视图按照一定位置画出来．画三视图时，一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，被其他部分遮挡而看不见的画成虚线，不能漏掉．三视图的画法必须符合以下规律：长对正，高平齐，宽相等．【例4】画出如图所示的空心圆柱体的三视图．解：空心圆柱体的主视图和左视图都是矩形，且有两条竖着的虚线；俯视图是圆环，如图所示：5．根据三视图确定几何体形状不仅要会画简单几何体的三视图，还应会根据一个几何体的三视图确定几何体的形状．首先熟悉几种常见的立体图形三种视图，作为判断几何题的依据，对于组合几何体的判断，可以采用各个击破的方法．三视图中出现三角形，要考虑锥体，三视图中出现矩形，要考虑柱体，三视图中出现圆，考虑圆柱，圆锥，球．【例5】已知某几何体的三视图(如图)，此几何体是( )．A．正三棱柱B．三棱锥C．圆锥D．圆柱解析：根据主视图和左视图为三角形判断出是锥体，根据俯视图是圆形可判断出这个几何体应该是圆锥．故选C．答案：C6．三视图有关的计算根据立体图形的三视图，可以判断立体图形的形状．根据三视图中的数据结合立体图形的形状，可以解决立体图形的面积、体积，展开图上的问题等．___________________________________________________________________________ ____________________________________________________________________________ ____________________________________________________________________________ _【例6】某长方体的主视图与左视图如图所示(单位：cm)，则其俯视图的面积是( )．A．12 cm2B．8 cm2C．6 cm2D．4 cm2解析：由主视图和左视图可知，该长方体的长、宽、高分别是4,3,2，所以其俯视图的面积是12 cm2，故选A．答案：A。

考点27视图与投影考点总结1．三视图：(1)主视图：物体在正投影面上的正投影．(2)左视图：物体在侧投影面上的正投影．(3)俯视图：物体在水平投影面上的正投影．2．画“三视图”的原则(1)大小：长对正，高平齐，宽相等．(2)虚实：在画图时，看得见部分的轮廓线通常画成实线，看不见部分的轮廓线通常画成虚线．3．判断简单物体的三视图，能根据三视图描述基本几何体或实物原型．4．直棱柱、圆锥的侧面展开图分别是矩形和扇形，能根据展开图判断和制作立体模型．真题演练一、单选题1．（2021·浙江丽水·中考真题）如图是由5个相同的小立方体搭成的几何体，它的主视图是（）A．B．C．D．【答案】B【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．【详解】解：从正面看下面一层是三个正方形，上面一层中间是一个正方形．即：故选：B．2．（2021·浙江宁波·中考真题）如图所示的几何体是由一个圆柱和一个长方体组成的，它的主视图是（）A．B．C．D．【答案】C【分析】根据主视图是从物体的正面看到的图形解答即可．【详解】解：由于圆柱的主视图是长方形，长方体的主视图是长方形，所以该物体的主视图是：．故选：C．3．（2021·浙江台州·中考真题）用五个相同的正方体搭成如图所示的立体图形，则该立体图形的主视图是（）A．B．C．D．【答案】B【分析】从正面看所得到的图形即为主视图，因此选项B的图形符合题意．【详解】解：根据主视图的意义可知，从正面看到四个正方形，故选：B．4．（2021·浙江温州·中考真题）直六棱柱如图所示，它的俯视图是（）A．B．C．D．【答案】C【分析】直接从上往下看，得到的是一个六边形，即可选出正确选项．【详解】解:从上往下看直六棱柱，看到的是个六边形；故选：C．5．（2021·浙江绍兴·中考真题）如图的几何体由五个相同的小正方体搭成，它的主视图是（）A．B．C．D．【答案】D【分析】根据从正面看得到的图形是主视图，可得答案．【详解】解：从正面看第一层是三个小正方形，第二层左边一个小正方形，故选：D．6．（2021·浙江嘉兴·中考真题）如图是由四个相同的小正方体组成的立体图形，它的俯视图为（）A．B．C．D．【答案】C【分析】根据俯视图是从上边看得到的图形，可得答案．【详解】解：从上边看第一行是两个小正方形，第二行是一个小正方形并且在第二列，故选：C．7．（2021·浙江衢州·中考真题）如图是由四个相同的小正方体搭成的立体图形，它的主视图是（）A．B．C．D．【答案】B【分析】根据主视图是从几何体正面看得到的图形即可得到答案.【详解】从正面看可以看到有3列小正方形，从左至右小正方体的数目分别为1、2、1，所以主视图为：，故选B．8．（2021·浙江·温州绣山中学三模）某物体如图所示，它的俯视图为（）A．B．C．D．【答案】D【分析】俯视图是从上向下看得到的视图，结合选项即可做出判断．【详解】解：所给图形的俯视图是D选项所给的图形，故选：D．9．（2021·浙江鹿城·二模）由4个相同的正方体搭成的几何体如图所示，它的主视图是（）A．B．C．D．【答案】A【分析】根据从正面看得到的图形是主视图，从而得到答案．【详解】解：从正面看，第一层是一个正方形，且在右边；第二层为两个正方形，故选A．10．（2021·浙江桐乡·一模）如图是由5个相同小正方形搭成的几何体，若将小正方体A放到小正方体B的正上方，则关于该几何体变化前后的三视图，下列说法正确的是（）．A．主视图不变B．俯视图不变C．左视图改变D．以上三种视图都改变【答案】B【分析】根据三视图的定义即可判断．【详解】解：根据三视图的定义，A，主视图会变，故选项错误，不符合题意；B，俯视图不会变，故选项正确，符合题意；C，左视图不会改变，故选项错误，不符合题意；D，主视图改变，俯视图记左视图不会改变，故选项错误，不符合题意；故选：B．二、填空题11．（2021·浙江永康·一模）如图为一个圆锥的三视图，这个圆锥的侧面积为_________2mm．【答案】60【分析】利用三视图得到这个圆锥的高为8mm，底面圆的半径为6mm，再利用勾股定理计算出圆锥的母线长，然后利用扇形的面积公式计算圆锥的侧面积．【详解】解：这个圆锥的高为8mm，底面圆的半径为6mm，所以圆锥的母线长（mm），所以圆锥的侧面积=12610602ππ⨯⨯⨯=（mm2）．故答案为：60π．12．（2021•三门县一模）如图，圣诞帽的主视图是正三角形，把帽子压平整，成双层扇形摆放在桌子上（不考虑帽子的厚度）．则这个扇形的圆心角度数为．【分析】可设正三角形的边长为a，双层扇形的圆心角为n．先计算出圆锥的底面圆的周长＝πa，再根据圆锥的侧面展开图为扇形，扇形的弧长为圆锥的底面圆的周长的一半，扇形的半径为圆锥的母线长得到弧长为πa，半径为a，然后利用弧长公式得到关于n的方程，解方程即可．【答案】解：设正三角形的边长为a，双层扇形的圆心角为n．∴圆锥的底面圆的周长＝πa，由题意：πa＝，∴n＝90°．故答案为：90．13．（2021•朝阳区三模）在如图所示的几何体中，主视图是三角形的是③．（填序号）【分析】找到从正面看所得到的图形，得出主视图是三角形的即可．【答案】解：①的主视图是矩形；②的主视图是矩形，③的主视图是等腰三角形．∴主视图是三角形的是③．故答案为：③．14.（2021秋•江夏区校级月考）如图是一个正方体的平面展开图，其中每两个相对面上的数的和都相等，则A表示的数字为．【答案】解：根据题意得：3+x＝3x+（x+4），解得：x＝2，∴A﹣2＝3x+（x+4）＝12，解得：A＝14，故答案为：14三、解答题15．（2021秋•漳州期末）在学习《展开与折叠》这一课时，老师让同学们将准备好的正方体或长方体沿某些棱剪开，展开成平面图形．其中，阿中同学不小心多剪了一条棱，把一个长方体纸盒剪成了图①、图②两部分．根据你所学的知识，回答下列问题：（1）阿中总共剪开了几条棱？（2）现在阿中想将剪断的图②重新粘贴到图①上去，而且经过折叠以后，仍然可以还原成一个长方体纸盒，他有几种粘贴方法？请在图①上画出粘贴后的图形（画出一种即可）；（3）已知图③是阿中剪开的图①的某些数据，求这个长方体纸盒的体积．【分析】（1）根据总共12条棱，其中有4条未剪开，即可得到阿中总共剪开了8条棱．（2）依据展开图的特征，即可得到4种粘贴方法（答案不唯一）；（3）设高为xcm，则宽为（4﹣x）cm，长为[7﹣（4﹣x）]＝（3+x）cm，依据等量关系列方程求解即可得到x的值，进而得出长方体的体积．【答案】解：（1）总共12条棱，其中有4条未剪开，故阿中总共剪开了8条棱．（2）答：有4种粘贴方法．如图，四种情况：（3）设高为xcm，则宽为（4﹣x）cm，长为[7﹣（4﹣x）]＝（3+x）cm，∴4+（3+x）＝8，解得：x＝1，∴体积为：（3+1）×（4﹣1）×1＝12cm3，答：这个长方形纸盒的体积为12cm3．16.（2021秋•锦江区校级期中）由7个相同的小立方块搭成的几何体如图所示，（1）请画出它的三视图？（2）请计算它的表面积？（棱长为1）【分析】（1）主视图从左往右3列正方形的个数依次为2，1，2；左视图从左往右2列正方形的个数依次为2，1；俯视图从左往右3列正方形的个数依次为2，2，1，依此画出图形即可；（2）查出从前后，上下，左右可以看到的面，然后再加上中间空两边的两个正方形的2个面，进行计算即可求解．【答案】解：（1）如图所示：（2）从正面看，有5个面，从后面看有5个面，从上面看，有5个面，从下面看，有5个面，从左面看，有3个面，从右面看，有3个面，中间空处的两边两个正方形有2个面，∴表面积为（5+5+3）×2+2＝26+2＝28．17.（2021秋•修水县月考）一个长方体的三视图如图所示．若其俯视图为正方形，求这个长方体的表面积．【分析】根据三视图图形得出AC＝BC＝3，EC＝4，然后求出这个长方体的表面积．【答案】解：如图所示：AB＝3，∵AC2+BC2＝AB2，∴AC＝BC＝3，∴正方形ACBD面积为：3×3＝9，侧面积为：4AC×CE＝3×4×4＝48，故这个长方体的表面积为：48+9+9＝66．18.（2021秋•温州月考）每个正方体相对两个面上写的数之和等于2．（1）求图1的正方体看不见的三个面上的数字的积．（2）现将两个这样的正方体黏合放置（如图2），求所有看不见的七个面上所写的数的和．【答案】解：（1）∵每个正方体上相对两个面上写的数字之和都等于2，∴正方体的下底面数字是1，后面的数字是4，左面的数字是﹣1，∴它们的积是1×4×（﹣1）＝﹣4；（2）∵每个正方体上相对两个面上写的数字之和都等于2，∴左边的正方体的下底面数字是1，后面的数字是，左右两面的数字的和是2，右面的正方体下底面数字是6，左面的数字是﹣1，后面的数字是0，∴它们的和是1++2+6﹣1+0＝8．。

课时训练三视图与展开图|夯实基础|1.[2019·陇南]下列四个几何体中,是三棱柱的为()图K30-12.[2019·益阳]下列几何体中,其侧面展开图为扇形的是()图K30-23.[2019·眉山]如图K30-3是由6个完全相同的小正方体组成的立体图形,它的左视图是()图K30-3图K30-44.[2019·贺州]如图K30-5是某几何体的三视图,则该几何体是()图K30-5A.长方体B.正方体C.三棱柱D.圆柱5.[2019·聊城]如图K30-6所示的几何体的左视图是 ()图K30-6图K30-76.[2019·淄博]下列几何体中,其主视图、左视图和俯视图完全相同的是()图K30-87.[2018·烟台]由5个棱长为1的小正方体组成的几何体如图K30-9放置,一面着地,两面靠墙.如果将露出的部分涂色,则涂色部分的面积为()图K30-9A.9B.11C.14D.188.[2019·大庆]一个“粮仓”的三视图如图K30-10所示(单位:m),则它的体积是()图K30-10A.21π m3B.30π m3C.45π m3D.63π m39.[2019·深圳]下列哪个图形是正方体的展开图 ()图K30-1110.[2019·齐齐哈尔]如图K30-12是由几个相同大小的小正方体搭建而成的几何体的主视图和俯视图,则搭建这个几何体所需要的小正方体的个数至少为()图K30-12A.5B.6C.7D.811.[2018·济宁]一个几何体的三视图如图K30-13所示,则该几何体的表面积是()图K30-13A.24+2πB.16+4πC.16+8πD.16+12π12.[2019·北京]在如图K30-14所示的几何体中,其三视图中有矩形的是.(写出所有正确答案的序号)图K30-1413.[2019·甘肃]已知某几何体的三视图如图K30-15所示,其中俯视图为等边三角形,则该几何体的左视图的面积为.图K30-1514.已知一个底面为菱形的直棱柱,高为10 cm,体积为150 cm3,则这个棱柱的下底面面积为cm2;若该棱柱侧面展开图的面积为200 cm2,记下底面菱形的顶点依次为A,B,C,D,AE是BC边上的高,则CE的长为cm.15.已知一个几何体的三视图如图K30-16,请描述该几何体的形状,并根据图中标注的尺寸(单位:cm)求它的侧面积.图K30-16|拓展提升|16.如图K30-17①是上、下底面为全等的正六边形的礼盒,其主视图与左视图均由矩形构成,测得相关数据如图②所示,左视图包含两个全等的矩形,如果用彩色胶带如图①所示包扎礼盒,所需胶带长度至少为cm. (若结果带根号,则保留根号)图K30-17,高AB=3,小虫在圆柱表面爬行,从C点爬到A点,然后再17.[2017·十堰]如图K30-18,已知圆柱的底面直径BC=6π沿另一面爬回C点,则小虫爬行的最短路程为()图K30-18A.3√2B.3√5C.6√5D.6√2【参考答案】1.C2.C3.D4.B5.B6.D7.B[解析]分别从正面、右面、上面观察可得该几何体的三视图如图.其中主视图面积为4,右视图面积为3,俯视图面积为4,从而露出的部分涂色面积为:4+3+4=11.故选B.8.C[解析]由图可知“粮仓”是由一个圆锥和一个圆柱组成的,其中,底面直径为6 m,圆柱的高为4 m,圆锥的高π×32×3=45π(m3),故选C.为3 m,所以体积=π×32×4+139.B10.B11.D[解析]由这个几何体的三视图可知,这个几何体是底面半径为2,高为4的圆柱体的一半,其表面积为上下两个相同的半径为2的半圆的面积,底面半径为2,高为4的圆柱侧面一半的面积以及边长为4的正方形的面积之和,其面积分别为4π,8π和16,则该几何体的表面积是16+12π,因此,本题应该选D.12.①②13.3√3cm2[解析]该几何体是一个三棱柱,底面等边三角形边长为2 cm,高为√3cm,三棱柱的高为3,所以,其左视图的面积为3×√3=3√3(cm2).14.151或915.解:这个几何体是底面为梯形的直四棱柱.侧面积=[3+6+4.5+√4.52+(6-3)2]×9(cm2).=243+27√13216.(120√3+90)17.D[解析]将已知圆柱侧面展开得到如图所示的矩形,小虫从C点爬到A点,然后再沿另一面爬回C点经过的,所以此圆柱的底面周长为6,则展开图中CB=C'B=3,又AB=3,所以最短路程为2AC.因为圆柱的底面直径BC=6πAC=3√2,所以小虫爬行的最短路程为6√2,故选D.。

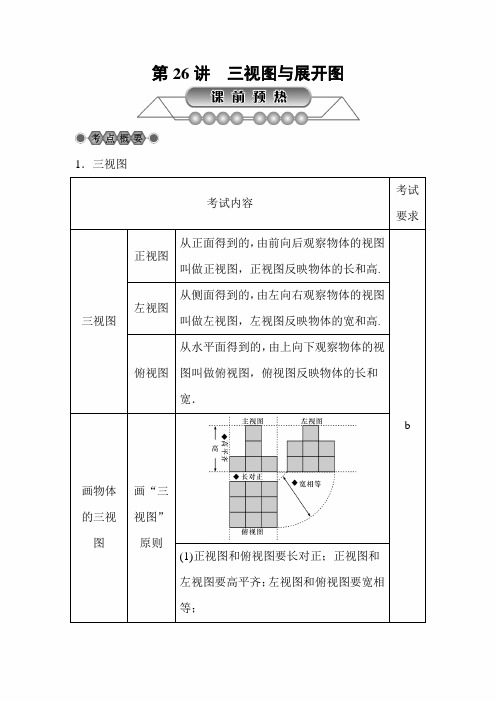

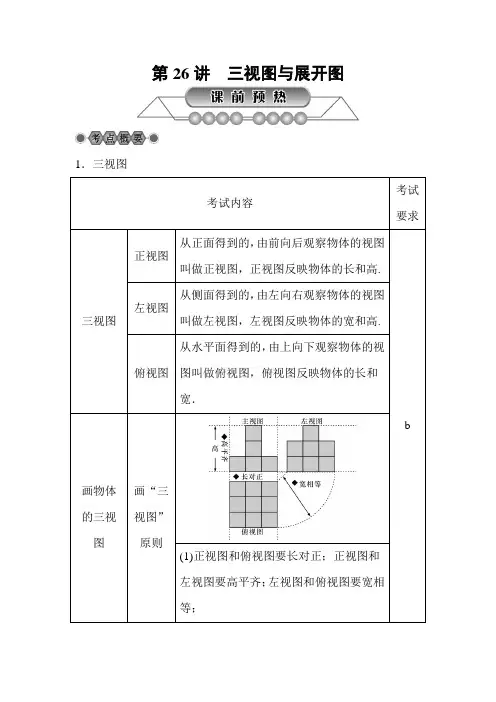

第26讲三视图与展开图1．三视图考试内容考试要求三视图正视图从正面得到的，由前向后观察物体的视图叫做正视图，正视图反映物体的长和高.b 左视图从侧面得到的，由左向右观察物体的视图叫做左视图，左视图反映物体的宽和高.俯视图从水平面得到的，由上向下观察物体的视图叫做俯视图，俯视图反映物体的长和宽．画物体的三视图画“三视图”原则(1)正视图和俯视图要长对正；正视图和左视图要高平齐；左视图和俯视图要宽相等；(2)虚实：在画图时，看得见部分的轮廓线通常画成实线，看不见部分的轮廓线通常画成虚线．2.立体图形的展开与折叠考试内容考试要求圆锥的侧面展开图圆锥的侧面是一个扇形，能根据展开图想象和制作立体模型．b直棱柱侧面展开图直棱柱侧面展开图是矩形，能根据展开图想象和制作立体模型．正方体的平面展开图一个立体图形沿不同的棱剪开就得到不同的平面图形．考试内容考试要求基本思想转化思想，将立体图形转化为平面图形，如物体的包装等．b1．(2017·衢州)如图是由四个相同的小立方体搭成的几何体，它的主视图是()第1题图第2题图2．(2017·丽水)如图是底面为正方形的长方体，下面有关它的三个视图的说法正确的是()A．俯视图与主视图相同B．左视图与主视图相同C．左视图与俯视图相同D．三个视图都相同3．(2017·宁波)如图所示的几何体的俯视图为()4．(2017·金华)一个几何体的三视图如图所示，这个几何体是()A．球B．圆柱C．圆锥D．立方体【问题】如图，下列四个几何体是水平放置．(1)这四个几何体中，主视图与其他三个不相同的是________；(2)图(1)的直三棱柱，底面是边长为2的正三角形，高为4，则此直三棱柱的侧面展开图的面积________；(3)图(2)的圆柱，底面半径为2，高为4，则此圆柱左视图的面积________；(4)通过(1)(2)(3)的解答，请你联想三视图和立体图形展开图的相关知识、方法．【归纳】通过开放式问题，归纳、疏理简单几何体的三视图、展开图．类型一判断(画)几何体的三视图例1下列几何体中，俯视图相同的是()A．①②B．①③C．②③D．②④【解后感悟】掌握从不同方向看物体的方法和画几何体三视图的要求，通过仔细观察、比较、分析，可选出正确答案．1．(1)(2016·湖州)由六个相同的立方体搭成的几何体如图所示，则它的主视图是()(2)(2017·黔西南州)下列四个几何体中，主视图与左视图相同的几何体有()A．1个B．2个C．3个D．4个(3)(2017·台州)如图所示的工件是由两个长方体构成的组合体，则它的主视图是()类型二由三视图判断原几何体的形状例2(2016·黄石)某几何体的主视图和左视图如图所示，则该几何体可能是()A．长方体B．圆锥C．圆柱D．球【解后感悟】由三视图确定几何体，往往需要把三个视图组合起来、空间想象综合考虑；掌握常见几何体的三视图是解题的关键．2．(1)(2015·桂林)下列四个物体的俯视图与如图给出视图一致的是()(2)(2017·嘉兴模拟)如图是某个几何体的三视图，该几何体是()A．长方体B．正方体C．圆柱D．三棱柱(3)(2015·随州)如图是一个长方体的三视图(单位：cm)，根据图中数据计算这个长方体的体积是cm3.类型三立体图形的展开与折叠例3如图给定的是纸盒的外表面，下面能由它折叠而成的是()【解后感悟】常见几何体的展开与折叠：①棱柱的平面展开图是由两个相同的多边形和一些长方形组成，按棱柱表面不同的棱剪开，可能得到不同组合方式的平面展开图，特别关注正方体的表面展开图；②圆柱的平面展开图是由两个相同的圆形和一个长方形组成的；③圆锥的平面展开图是由一个圆形和一个扇形组成的．3．(1)(2017·漳州模拟)如图是一个长方体包装盒，则它的平面展开图是()(2)(2015·广州)如图是一个几何体的三视图，则该几何体的展开图可以是()(3)如图1是边长为1的六个小正方形组成的图形，它可以围成图2的正方体，则图1中小正方形顶点A，B在围成的正方体上的距离是()A．0 B．1 C. 2 D.3(4)(2016·十堰)如图，从一张腰长为60cm，顶角为120°的等腰三角形铁皮OAB中剪出一个最大的扇形OCD，用此剪下的扇形铁皮围成一个圆锥的侧面(不计损耗)，则该圆锥的高为()A．10cm B．15cm C．103cm D．202cm类型四几何体的综合运用例4学校食堂厨房的桌子上整齐地摆放着若干相同规格的碟子，碟子的个数与碟子的高度的关系如下表：碟子的个数碟子的高度(单位：cm)1 22 2＋1.53 2＋34 2＋4.5……(1)当桌子上放有x(个)碟子时，请写出此时碟子的高度(用含x的式子表示)；(2)分别从三个方向上看，其三视图如上图所示，厨房师傅想把它们整齐叠成一摞，求叠成一摞后的高度．【解后感悟】从问题中获取信息(读表)，找出碟子个数与碟子高度之间的关系式是解此题的关键．4．(1)(2017·湖州)如图是按1∶10的比例画出的一个几何体的三视图，则该几何体的侧面积是()A．200cm2B．600cm2C．100πcm2D．200πcm2(2)如图，圆柱形容器高为18cm，底面周长为24cm，在杯内壁离杯底4cm的点B处有一滴蜂蜜，此时一只蚂蚁正好在杯外壁，离杯上沿2cm与蜂蜜相对的点A处，则蚂蚁从外壁A处到达内壁B 处的最短距离为cm.【课本改变题】教材母题－－浙教版九下第76页例题如图是某几何体的三视图，则该几何体的体积是()A．18 3 B．54 3 C．108 3 D．216 3【方法与对策】由三视图求原几何体的体积，正确恢复原几何体是解决问题的关键．这类题是中考热点题型，平时学习中也要注意平面图形和空间图形的转化．【分不清三视图中的实线与虚线】一个空心的圆柱如图所示，那么它的主视图是()参考答案第26讲三视图与展开图【考题体验】1．D 2.B 3.D 4.B【知识引擎】【解析】(1)图(1)的主视图为长方形；图(2)的主视图为长方形；图(3)的主视图为长方形；图(4)的主视图为三角形．故主视图与其他三个不相同的是图(4)．(2)侧面展开图是矩形，侧面积为6×4＝24.(3)左视图的面积为4×4＝16.(4)画三视图，根据三视图描述简单几何体，直棱柱，圆锥侧面展开图等【例题精析】例1②③的俯视图都是圆，有圆心，故选C.例2∵如图所示几何体的主视图和左视图分别是长方形和圆，∴该几何体可能是圆柱体．故选C.例3B例4(1)2＋1.5(x－1)＝(1.5x＋0.5)cm(2)由三视图可知共有12个碟子，∴叠成一摞的高度＝1.5×12＋0.5＝18.5(cm)．【变式拓展】1．(1)A(2)D(3)A 2.(1)C(2)D(3)24 3．(1)A(2)A(3)B (4)D 4.(1)D(2)20【热点题型】【分析与解】由三视图可看出：该几何体是一个正六棱柱，其中底面正六边形的边长为6，高是2，所以该几何体的体积＝6×3 4×62×2＝108 3.故选C.【错误警示】A赠送励志修身名言警句可怕的敌人，就是没有坚强的信念。

专题13 三视图与展开图1.视图：当我们从某一角度观察一个实物时，所看到的图像叫做物体的一个视图。

2.物体的三视图特指主视图、俯视图、左视图。

（1）主视图：从物体的前面向后面投射所得的视图称主视图,能反映物体的前面形状。

（2）俯视图：从物体的上面向下面投射所得的视图称俯视图，能反映物体的上面形状。

（3）左视图：从物体的左面向右面投射所得的视图称左视图，能反映物体的左面形状，有时也叫做侧视图。

物体的三视图实际上是物体在三个不同方向的正投影.正投影面上的正投影就是主视图，水平投影面上的正投影就是俯视图，侧投影面上的正投影就是左视图在画三视图时，三个三视图不要随意乱放，应做到俯视图在主视图的下方，左视图在主视图的右边，三个视图之间保持：长对正，高平齐，宽相等。

3.展开图：平面图形有三角形、四边形、圆等.立体图形有棱柱、棱锥、圆柱、圆锥、球等.把立体图形按一定的方式展开就会得到平面图形，把平面图形按一定的途径进行折叠就会得到相应的立体图形。

【例题1】（2019•四川省达州市）如图是由7个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，这个几何体的左视图是（）A．B．C．D．【答案】B【解析】由已知条件可知，左视图有2列，每列小正方形数目分别为3，1．据此可作出判断．从左面看可得到从左到右分别是3，1个正方形．【例题2】（2019•甘肃）已知某几何体的三视图如图所示，其中俯视图为等边三角形，则该几何体的左视图的面积专题知识回顾专题典型题考法及解析为．【答案】（18+2）cm2．【解析】由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．该几何体是一个三棱柱，底面等边三角形边长为2cm，高为cm，三棱柱的高为3，所以，其表面积为3×2×3+2×＝18+2（cm2）．【例题3】（2019•江苏连云港）一个几何体的侧面展开图如图所示，则该几何体的底面是（）A．B．C．D．【答案】B【解析】根据几何体的侧面展开图可知该几何体为四棱锥，所以它的底面是四边形．由题意可知，该几何体为四棱锥，所以它的底面是四边形．专题典型训练题一、选择题1.（2019广东深圳）下列哪个图形是正方体的展开图（）A．B．C．D．【答案】B【解析】立体图形的展开图B中图形符合“一四一”模型，是正方体的展开图．故选B．2.（2019•山东省济宁市）如图，一个几何体上半部为正四棱锥，下半部为立方体，且有一个面涂有颜色，该几何体的表面展开图是（）A．B．C．D．【答案】B．【解析】考点是几何体的展开图。

专题27 三视图与展开图1.视图：当我们从某一角度观察一个实物时,所看到的图像叫做物体的一个视图。

2.物体的三视图特指主视图、俯视图、左视图。

（1）主视图：从物体的前面向后面投射所得的视图称主视图,能反映物体的前面形状。

（2）俯视图：从物体的上面向下面投射所得的视图称俯视图,能反映物体的上面形状。

（3）左视图：从物体的左面向右面投射所得的视图称左视图,能反映物体的左面形状,有时也叫做侧视图。

物体的三视图实际上是物体在三个不同方向的正投影.正投影面上的正投影就是主视图,水平投影面上的正投影就是俯视图,侧投影面上的正投影就是左视图在画三视图时,三个三视图不要随意乱放,应做到俯视图在主视图的下方,左视图在主视图的右边,三个视图之间保持：长对正,高平齐,宽相等。

3.展开图：平面图形有三角形、四边形、圆等.立体图形有棱柱、棱锥、圆柱、圆锥、球等.把立体图形按一定的方式展开就会得到平面图形,把平面图形按一定的途径进行折叠就会得到相应的立体图形。

【例题1】（2019•四川省达州市）如图是由7个小立方块所搭成的几何体的俯视图,小正方形中的数字表示该位置小立方块的个数,这个几何体的左视图是（）A．B．C．D．【例题2】（2019•甘肃）已知某几何体的三视图如图所示,其中俯视图为等边三角形,则该几何体的左视图的面积为．专题知识回顾专题典型题考法及解析【例题3】（2019•江苏连云港）一个几何体的侧面展开图如图所示,则该几何体的底面是（）A．B．C．D．专题典型训练题一、选择题1.（2019广东深圳）下列哪个图形是正方体的展开图（）A．B．C．D．2.（2019•山东省济宁市）如图,一个几何体上半部为正四棱锥,下半部为立方体,且有一个面涂有颜色,该几何体的表面展开图是（）A．B．C．D．3．（2019•浙江宁波）如图,下列关于物体的主视图画法正确的是（）A．B．C．D．4. (2019安徽)一个由圆柱和长方体组成的几何体如图水平放置,它的俯视图是（）A．B．C．D．5.（2019湖北省鄂州市）如图是由7个小正方体组合成的几何体,则其左视图为（）A．B．C．D．6．（2019•山东临沂）如图所示,正三棱柱的左视图（）A．B．C．D．7.（2019湖北仙桃）如图所示的正六棱柱的主视图是（）8.（2019山东东营）如图所示是一个几何体的三视图,如果一只蚂蚁从这个几何体的点B出发,沿表面爬到题海无涯，备战中考AC的中点D处,则最短路线长为（）A．B C．3 D．9.（2019年广西柳州市）如图,这是一个机械零部件,该零部件的左视图是（）A．B．C．D．10.（2019贵州省安顺市）如图,该立体图形的俯视图是（）A．B．C．D．11. (2019黑龙江大庆)一个"粮仓"的三视图如图所示(单位:m),则它的体积是( )A.21πm3B30πm3 C.45πm3 D.63πm312.（2019辽宁本溪）如图所示,该几何体的左视图是（）13.（2019广西桂林）一个物体的三视图如图所示,其中主视图和左视图是全等的等边三角形,俯视图是圆,根据图中所示数据,可求这个物体的表面积为()A．πB．2πC．3πD．1)π14.（2019湖南益阳）下列几何体中,其侧面展开图为扇形的是（）A．B．C．D．15.（2019•黑龙江省齐齐哈尔市）如图是由几个相同大小的小正方体搭建而成的几何体的主视图和俯视图视图,则搭建这个几何体所需要的小正方体的个数至少为（）A．5B．6C．7D．816.（2019江苏镇江）一个物体如图所示,它的俯视图是()17．（2019•山东潍坊）如图是由10个同样大小的小正方体摆成的几何体．将小正方体①移走后,则关于新几何体的三视图描述正确的是（）A．俯视图不变,左视图不变B．主视图改变,左视图改变C．俯视图不变,主视图不变D．主视图改变,俯视图改变18.（2019四川泸州）下列立体图形中,俯视图是三角形的是（）19.（2019•湖北省随州市）如图是一个几何体的三视图,则这个几何体的表面积为（）A. B. C. D.20.(2019•四川省绵阳市)下列几何体中,主视图是三角形的是（）A B C D二、填空题21. （2019•河北省）图2是图1中长方体的三视图,若用S表示面积,S主＝x2+2x,S左＝x2+x,则S俯＝（）A ．x 2+3x +2B ．x 2+2C ．x 2+2x +1D ．2x 2+3x22.（2019•广西贵港）如图,在扇形OAB 中,半径OA 与OB 的夹角为120°,点A 与点B 的距离为2,若扇形OAB 恰好是一个圆锥的侧面展开图,则该圆锥的底面半径为．23.（2019•山东青岛）如图,一个正方体由27个大小相同的小立方块搭成,现从中取走若 干个小立方块,得到一个新的几何体．若新几何体与原正方体的表面积相等,则最多可以 取走 个小立方块．24.（2019湖南郴州）已知某几何体的三视图如图,其中主视图和左视图都是腰长为5,底边长为4的等腰三角形,则该几何体的侧面展开图的面积是 ．（结果保留π）25.（2019北京市） 在如图所示的几何体中,其三视图中有矩形的是_______.（写出所有正确答案的序号）第11题图③圆锥②圆柱①长方体26.（2019湖北荆州）如图①,已知正方体ABCD﹣A1B1C1D1的棱长为4cm,E,F,G分别是AB,AA1,AD的中点,截面EFG将这个正方体切去一个角后得到一个新的几何体（如图②）,则图②中阴影部分的面积为cm2．27.（2019•黑龙江省绥化市）用一个圆心角为120°的扇形作一个圆锥的侧面,若这个圆锥的底面半径恰好等于4,则这个圆锥的母线长为．。

专题29.2 三视图1.视图：从某一方向观察一个物体时，所看到的平面图形叫做物体的一个视图。

视图可以看作物体在某一方向光线下的正投影。

2.主视图、俯视图、左视图（1）对一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；（2）在水平面内得到的由上向下观察物体的视图，叫做俯视图；（3）在侧面内得到的由左向右观察物体的视图，叫做左视图。

主视图与俯视图的长对正；主视图与左视图的高平齐；左视图与俯视图的宽相等。

【例题1】如图是由5个完全相同的小正方形搭成的几何体，如果将小正方体A放到小正方体B的正上方，则它的（）A．主视图会发生改变B．俯视图会发生改变C．左视图会发生改变D．三种视图都会发生改变【答案】A【解析】根据从上面看得到的图形事俯视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图，可得答案．如果将小正方体A放到小正方体B的正上方，则它的主视图会发生改变，俯视图和左视图不变．【点拨】本题考查了简单组合体的三视图，从上面看得到的图形事俯视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图．【例题2】如图是由一个长方体和一个球组成的几何体，它的主视图是（）A． B． C． D．【答案】C【解析】从正面看几何体，确定出主视图即可．几何体的主视图为：【点拨】主视图就是从几何体正面看得到的图形。

【例题3】如图所示的几何体的俯视图是（）A B C D【答案】D【解析】此几何体的俯视图如图：【点拨】找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．【例题4】下列几何体中，俯视图不是圆的是（）A.四面体 B．圆锥C．球 D．圆柱【答案】A【解析】分别找出从图形的上面看所得到的图形即可．A.俯视图是三角形，故此选项正确；B.俯视图是圆，故此选项错误；C.俯视图是圆，故此选项错误；D.俯视图是圆，故此选项错误。

【点拨】此题主要考查了简单几何体的三视图，关键是掌握俯视图是从几何体的上面看所得到的图形．1．如图是由4个相同的小立方体搭成的几何体，则它的主视图是（）A．B．C．D．【答案】B【解析】主视图有2列，每列小正方形数目分别为1，2．如图所示：它的主视图是：．【点拨】此题主要考查了简单几何体的三视图，正确把握观察角度是解题关键．2．如图是由5个大小相同的小正方体摆成的几何体，它的俯视图是（）A． B． C． D．【答案】D【解析】根据俯视图是从上面看到的图象判定则可．从上面看下来，上面一行是横放3个正方体，左下角一个正方体．【点拨】本题考查了三视图的知识，俯视图是从物体的上面看得到的视图．3．一个物体的三视图如图所示，其中主视图和左视图是全等的等边三角形，俯视图是圆，根据图中所示数据，可求这个物体的表面积为（）A．πB．2πC．3πD．（+1）π【答案】C【解析】由三视图可知：该几何体是一个圆锥，其轴截面是一个高为的正三角形．∴正三角形的边长＝＝2．∴圆锥的底面圆半径是1，母线长是2，∴底面周长为2π∴侧面积为2π×2＝2π，∵底面积为πr2＝π，∴全面积是3π．4.某几何体由若干个大小相同的小正方体搭成，其主视图与左视图如图所示，则搭成这个几何体的小正方体最少有（）A．4个 B．5个C．6个 D．7个【答案】B．【解析】由主视图和左视图确定俯视图的形状，再判断最少的正方体的个数．由主视图和左视图可确定所需正方体个数最少时俯视图为：，则搭成这个几何体的小正方体最少有5个．5.如图所示，该几何体的俯视图是（）A．B．C．D．【答案】C．【解析】根据俯视图是从物体的上面看得到的视图进行解答即可．从上往下看，可以看到选项C所示的图形．故选：C．6.如图是由6个大小相同的立方体组成的几何体，在这个几何体的三视图中，是中心对称图形的是（）A．主视图B．左视图C．俯视图D．主视图和左视图【答案】C．【解析】根据从上边看得到的图形是俯视图，可得答案．从上边看是一个田字，“田”字是中心对称图形.7．如图是由4个相同的小正方体搭成的几何体，则该几何体的主视图是（）A． B．C． D．【答案】C【解析】从正面看到的图叫做主视图，从左面看到的图叫做左视图，从上面看到的图叫做俯视图．根据图中正方体摆放的位置判定则可．解：从正面看，下面一行是横放3个正方体，上面一行是一个正方体．如图所示：【点拨】本题考查了三种视图中的主视图，视图中每一个闭合的线框都表示物体上的一个平面，而相连的两个闭合线框常不在一个平面上．8．下列图形中，主视图为①的是（）A．B．C． D．【答案】B．【解析】主视图是从物体的正面看得到的图形，分别写出每个选项中的主视图，即可得到答案．A．主视图是等腰梯形，故此选项错误；B．主视图是长方形，故此选项正确；C．主视图是等腰梯形，故此选项错误；D．主视图是三角形，故此选项错误.9．下列几何体中，主视图与俯视图不相同的是（）A.正方体 B．四棱锥 C．圆柱 D．球【答案】B．【解析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行分析．四棱锥的主视图与俯视图不同．10.下列几何体的左视图为长方形的是（）A． B．C．D．【答案】C．【解析】找到个图形从左边看所得到的图形即可得出结论．A．球的左视图是圆；B．圆台的左视图是梯形；C．圆柱的左视图是长方形；D．圆锥的左视图是三角形．11．把图1中的正方体的一角切下后摆在图2所示的位置，则图2中的几何体的主视图为（）A．B．C．D．【答案】D．【解析】根据从正面看得到的图形是主视图，可得答案．从正面看是一个等腰三角形，高线是虚线.12.如图所示的几何体的主视图是（）A．B．C．D．【答案】B．【解析】根据从正面看得到的图形是主视图，可得答案．从正面看第一层是两个小正方形，第二层左边一个小正方形，第三层左边一个小正方形.13．如图是由三个相同的小正方体组成的几何体，则该几何体的左视图是（）A．B．C．D．【答案】C．【解析】细心观察图中几何体中正方体摆放的位置，根据左视图是从左面看到的图形判定则可．从左边看竖直叠放2个正方形．14．如图的几何体是由五个小正方体组合而成的，则这个几何体的左视图是（）A．B．C．D．【答案】D．【解析】根据从左边看得到的图形是左视图，可得答案．从左边看第一层是两个正方形，第二层是左边一个正方形.15.如图是一个由5个完全相同的小正方体组成的立体图形，它的俯视图是（）A．B．C．D．【答案】B．【解析】根据从上面看得到的图形是俯视图，可得答案．从上面看第一列是两个小正方形，第二列是一个小正方形，第三列是一个小正方形.16．一个几何体由若干个相同的正方体组成，其主视图和俯视图如图所示，则这个几何体中正方体的个数最多是（）A．3 B．4 C．5 D．6【答案】C．【解析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．结合主视图和俯视图可知，左边上层最多有2个，左边下层最多有2个，右边只有一层，且只有1个．所以图中的小正方体最多5块．17．如图所示的几何体的左视图是（）A．B．C．D．【答案】D．【解析】根据从左边看得到的图形是左视图，可得答案．从左边看是两个等宽的矩形，矩形的公共边是虚线。

专题13 三视图与展开图1.视图：当我们从某一角度观察一个实物时，所看到的图像叫做物体的一个视图。

2.物体的三视图特指主视图、俯视图、左视图。

（1）主视图：从物体的前面向后面投射所得的视图称主视图,能反映物体的前面形状。

（2）俯视图：从物体的上面向下面投射所得的视图称俯视图，能反映物体的上面形状。

（3）左视图：从物体的左面向右面投射所得的视图称左视图，能反映物体的左面形状，有时也叫做侧视图。

物体的三视图实际上是物体在三个不同方向的正投影.正投影面上的正投影就是主视图，水平投影面上的正投影就是俯视图，侧投影面上的正投影就是左视图在画三视图时，三个三视图不要随意乱放，应做到俯视图在主视图的下方，左视图在主视图的右边，三个视图之间保持：长对正，高平齐，宽相等。

3.展开图：平面图形有三角形、四边形、圆等.立体图形有棱柱、棱锥、圆柱、圆锥、球等.把立体图形按一定的方式展开就会得到平面图形，把平面图形按一定的途径进行折叠就会得到相应的立体图形。

【例题1】（2019•四川省达州市）如图是由7个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，这个几何体的左视图是（）A．B．C．D．【答案】B【解析】由已知条件可知，左视图有2列，每列小正方形数目分别为3，1．据此可作出判断．从左面看可得到从左到右分别是3，1个正方形．专题知识回顾专题典型题考法及解析【例题2】（2019•甘肃）已知某几何体的三视图如图所示，其中俯视图为等边三角形，则该几何体的左视图的面积为．【答案】（18+2）cm2．【解析】由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．该几何体是一个三棱柱，底面等边三角形边长为2cm，高为cm，三棱柱的高为3，所以，其表面积为3×2×3+2×＝18+2（cm2）．【例题3】（2019•江苏连云港）一个几何体的侧面展开图如图所示，则该几何体的底面是（）A．B．C．D．【答案】B【解析】根据几何体的侧面展开图可知该几何体为四棱锥，所以它的底面是四边形．由题意可知，该几何体为四棱锥，所以它的底面是四边形．专题典型训练题一、选择题1.（2019广东深圳）下列哪个图形是正方体的展开图（）A． B．C．D．【答案】B【解析】立体图形的展开图B中图形符合“一四一”模型，是正方体的展开图．故选B．2.（2019•山东省济宁市）如图，一个几何体上半部为正四棱锥，下半部为立方体，且有一个面涂有颜色，该几何体的表面展开图是（）A．B．C．D．【答案】B．【解析】考点是几何体的展开图。

（1）（2023年四川宜宾）下面几何的主视图是( B )（2）（2023年浙江衢州）下面形状的四张纸板，按图中线通过折叠可以围成一下直三棱柱的是( C )（3） (08浙江温州)由4个相同的小立方块搭成的几何体如图所示，它的左视图是（ C ）（4）（2023淅江金华）在生活和生产实践中，我们经常需要运用三视图来描述物体的形状和大小。

小亮在观测左边的热水瓶时，得到的左视图是（B ）（5）(2023浙江义乌)下列四个几何体中，主视图、左视图、俯视图都是圆的几何体是( C ) Ａ．正方体Ｂ．圆锥Ｃ．球 D．圆柱（6）（2023山东威海）下图的几何体是由三个同样大小的立方体搭成的，其左视图为（B）（7）（2023湖南益阳）一个正方体的水晶砖，体积为100cm3，它的棱长大约在（A）A. 4cm~5cm之间B. 5cm~6cm之间C. 6cm~7cm之间D. 7cm~8cm之间（8）（2023湖南益阳）如图1，骰子是一个质量均匀的小正方体，它的六个面上分别刻有1~6 个点.，小明仔细观测骰子，发现任意相对两面的点数和都相等. 这枚骰子向上的一面的点数是5，它的对面的点数是（B）A. 1B. 2C. 3D. 6（9）（2023年山东滨州）如图，一个空间几何体的主视图和左视图都是边长为1的三角形，俯视图是一个圆，那么这个几何体的侧面积是（ D ）A、 B、 C、 D、（10）（2023年山东临沂）如图是一个包装盒的三视图，则这个包装盒的体积是（ C ）A． 1000π㎝3 B． 1500π㎝3C． 2023π㎝3 D． 4000π㎝3（11）(2023年辽宁十二市)图2是由几个相同的小正方体搭成的一个几何体，它的俯视图是（ D ）（12）(2023年浙江绍兴)将如右图所示的绕直角边旋转一周，所得几何体的主视图是（ A ）（13）(2023年天津市)下面的三视图所相应的物体是（ A ）（14）(2023年沈阳市)如图所示的几何体的左视图是（ A ）（15）（2023年四川巴中市）在学校开展的“为灾区儿童过六一”的活动中，晶晶把自己最爱慕的铅笔盒送给了一位灾区儿童．这个铅笔盒（图1）的左视图是（ B ）（16）(2023年成都市)用若干个大小相同，棱长为1的小正方体搭成一个几何体模型，其三视图如图所示，则搭成这个几何体模型所用的小正方体的个数是(B ) ;(A)4 （B）5 （C）6 （D）7（17）（2023年陕西省）如图，这个几何体的主视图是（ A ）（18）（2023年江苏连云港）若一个几何体的主视图、左视图、俯视图分别是三角形、三角形、圆，则这个几何体也许是（ C ）A．球B．圆柱C．圆锥D．棱锥（19）（2023年山东青岛）某几何体的三种视图如右图所示，则该几何体也许是（ D ）A．圆锥体B．球体C．长方体D．圆柱体（20）（2023湖北鄂州）图1是由几个小立方块搭成的几何体的俯视图，小正方形中的数字表达在该位置的小立方块的个数，那么这个几何体的主视图是（ A ）（21）(2023安徽)如图是某几何体的三视图及相关数据，则判断对的的是（ D ）A．B．C．D．（22）（2023年云南省双柏县）下图中所示的几何体的主视图是（ D ）（23）（2023山东济南）下列简朴几何体的主视图是（ C ）（24）（2023湖北黄石）．下面左图所示的几何体的俯视图是（ D ）（25）(2023江苏宿迁) 有一实物如图，那么它的主视图是（A）（26）（2023年山东省菏泽市）如图，一个空间几何体的主视图和左视图都是边长为1的正三角形，俯视图是一个圆，那么这个几何体的侧面积是（D）A．B．C．D．（27）(2023 河南)如图①是一些大小相同的小正方体组成的几何体，其主视图如图②所示，则其俯视图是（B）（28）（2023 四川泸州）下列图形中，不是正方形的表面展开图的是（ D ）（29）(2023 湖南怀化)如图3，是小玲在5月11日“母亲节”送给她妈妈的礼盒，图中所示礼盒的主视图是 ( A )（30）(2023 重庆)如图是由4个大小相同的正方体搭成的几何体，其主视图是（ A ）（31）(2023 湖北荆门)左下图是由若干个小正方形所搭成的几何体及从上面看这个几何体所看到的图形，那么从左边看这个几何体时, 所看到的几何图形是( B )（32）(2023 湖南长沙)如图是每个面上都有一个汉字的正方体的一种展开图，那么在正方体的表面，与“迎”相对的面上的汉字是（ A ）A、文B、明C、奥D、运（33）(.2023 江西）10．一个几何体是由一些大小相同的小正方块摆成的，其俯视图与主视图如图所示，则组成这个几何体的小正方块最多．．有（ C ）A．4个 B．5个 C．6个 D．7个（34）（08厦门市）由四个相同的小正方体堆成的物体如图所示，它的俯视图是（ C ）（35）（08乌兰察布市）六个大小相同的正方体搭成的几何体如图所示，则关于它的视图说法对的的是（ C ）A．正视图的面积最大B．左视图的面积最大C．俯视图的面积最大D．三个视图的面积同样大（36）（08莆田市）如图，茶杯的主视图是（ A ）（37）（08绵阳市）某几何体的三视图如下所示，则该几何体可以是（ A ）．（38）（2023年杭州市）由大小相同的正方体木块堆成的几何体的三视图如右图所示，则该几何体中正方体木块的个数是（ C ）A. 6个B. 5个C. 4个D. 3个（39）（2023泰安）如图是由相同小正方体组成的立体图形，它的左视图为（ A ）（40）（2023佛山）如图，是某工件的三视图，其中圆的半径为10，等腰三角形的高为30，则此工件的侧面积是( D )．A．B．C．D．（41）(2023 山东聊城)一个几何体的三视图如图所示，这个几何体是（ B ）A．棱柱B．圆柱C．圆锥D．球（42）（2023四川内江）在一仓库里堆放着若干个相同的正方体货箱，仓库管理员将这堆货箱的三视图画了出来．如图所示，则这堆正方体货箱共有（ D ）A．9箱B．10箱C．11箱D．12箱（43）（2023泰州市）如左下图是一个几何体的三视图，根据图中提供的数据（单位：cm）可求得这个几何体的体积为（A）A． 2cm3 B．4 cm3 C．6 cm3 D．8 cm3（44）（2023山西省）如图，有一圆心角为120 o、半径长为6cm的扇形，若将OA、OB重合后围成一圆锥侧面，那么圆锥的高是（A）A．cmB．cmC．cmD．cm（45）.(2023永州市)下图※是一种瑶族长鼓的轮廓图，其主视图对的的是（D）（46）（2023四川达州市）某几何体的三视图如图所示，则它是（ D ）A．球体B．圆柱C．棱锥D．圆锥（47）(2023广东深圳)如图１，圆柱的左视图是（ C ）（48）（2023山西太原）右图是一个正方体的平面展开图，这个正方体是（ D ）（49）（2023湖北武汉）一个无盖的正方体盒子的平面展开图可以是下列图形中的（ D ）．（50）（2023湖北孝感）一几何体的三视图如右，这个几何体是（ D ）A.圆锥B.圆柱C. 三棱锥D. 三棱柱（51）（2023湖北襄樊）如图5,是一个由若干个相同的小正方体组成的几何体的三视图,则组成这个几何体的小正方体的个数是( C )（52）（2023江苏盐城）下列四个几何体中，主视图、左视图、俯视图完全相同的是（ B ）A．圆锥B．球C．圆柱D．三棱柱（53）（2023湖北黄冈）如图，四个几何体分别为长方体、圆柱体、球体和三棱柱，这四个几何体中有三个的某一种视图都是同一种几何图形，则另一个几何体是（ C ）A．长方体B．圆柱体C．球体D．三棱柱（54）(2023黑龙江哈尔滨)4．右图是某一几何体的三视图，则这个几何体是（ A ）。

一、选择题2．（2019·德州）下列图形中，是中心对称图形但不是轴对称图形的是（）A．B．C．D．【答案】D【解析】本题考查了轴对称和中心对称图形的识别，A．轴对称图形；B．中心对称图形；C．既不是轴对称图形，也不是中心对称图形；D．既是轴对称图形，又是中心对称图形，故选D．4．（2019·滨州）如图，一个几何体由5个大小相同、棱长为1的小正方体搭成，下列说法正确的是（）A．主视图的面积为4 B．左视图的面积为4C．俯视图的面积为3 D．三种视图的面积都是4【答案】A【解析】观察该几何体，主视图有四个小正方形，面积为4；左视图有3个小正方形，面积为3；俯视图有四个小正方形，面积为4，故A正确．5．(2019·广元)我国古代数学家刘徽用"牟合方盖"找到了球体体积的计算方法."牟合方盖"是由两个圆柱分别从纵横两个方向嵌人一个正方体时两圆柱公共部分形成的几何体.如图所示的几何体是可以形成"牟合方盖"的一种模型,它的俯视图是( )第5题图【答案】A【解析】由两个圆柱分别从纵横两个方向嵌入一个正方体,而横嵌入圆柱的俯视图是长方形,纵嵌入圆柱的俯视图是圆,正方体俯视图是正方形,故选A.2.（2019·遂宁）如图为正方体的一种平面展开图，各面都标有数字，则数字-2的面与其对面上的数字之积是( )A.-12B. 0C.-8D. -10【答案】A【解析】正方体折叠还原后-2的对面是6，所以-2 6=-12.4．（2019·淮安）下图是由4个相同的小正方体搭成的几何体，则该几何体的主视图是（）【答案】C【解析】从正面看几何体共有3列，第一列2块，第二列和第三列都是一块，所以主视图为C. 6．（2019·长沙）某个几何体的三视图如图所示，该几何体是【】【答案】D【解析】由三视图可知：该几何体为圆锥．故本题选：D．3．（2019·益阳）下列几何体中，其侧面展开图为扇形的是（）A. B. C.D.【答案】C【解析】∵圆柱的侧面展开图是长方形、三棱柱的侧面展开图是长方形、圆锥的侧面展开图是扇形、三棱锥的侧面展开图是三块三角形，∴选C.5．（2019·常德）图是由4个大小相同的小正方体摆成的几何体，它的左视图是（）【答案】C【解析】根据左视图是从左向右看得到的视图，可知选项C正确．5．（2019·武汉）如图是由5个相同的小正方体组成的几何体，该几何题的左视图是（）A．B．C．D．【答案】A【解析】从左面看易得第一层有1个正方形，第二层有2个正方形，如图所示：故选A ．6．（2019·黄冈）如图，是由棱长都相等的四个小正方体组成的几何体.该几何体的左视图是【答案】B【解析】直接利用三视图的画法，从左边观察，可画．1．（2019·陇南）下列四个几何体中，是三棱柱的为（ ）A ．B ．C ．D ．【答案】C ． 【解析】A 中的立体图形是长方体，B 中的立体图形是圆锥，C 中的立体图形是三棱柱，D 中的立体图形是圆柱，故选：C ． 3．（2019·安徽）一个由圆柱和长方体组成的几何体如图水平放置，它的俯视图是【答案】C【解析】本题考查了简单组合体的三视图，解题的关键是就在于要先确定几何体的主视图的位置，然后按照题目要求从不同方向观察几何体，看得见的部分的轮廓用实线画出．从上方观察该几何体，圆柱的俯视图是圆，长方体的俯视图是正方形，且圆内切于该正方形.注意：能看见的棱边用实线表示，看不见的棱边用虚线表示，故选C.1.（2019·岳阳）下列立体图形中，俯视图不是圆的是（）A B C D【答案】C【解析】正方体的俯视图与正方形，其它三个的俯视图都是圆，故选C ．DC BA2.（2019·无锡）一个几何体的主视图、左视图、俯视图都是长方形，这个几何体可能是（）A.长方体B.四棱锥C.三棱锥D.圆锥【答案】A【解析】本题考查了由视图判断几何体，主视图、左视图、俯视图都是长方形的几何体是长方体，故选A.3.（2019·滨州）如图，一个几何体由5个大小相同、棱长为1的小正方体搭成，下列说法正确的是（）A．主视图的面积为4 B．左视图的面积为4C．俯视图的面积为3 D．三种视图的面积都是4【答案】A【解析】观察该几何体，主视图有四个小正方形，面积为4；左视图有3个小正方形，面积为3；俯视图有四个小正方形，面积为4，故A正确．4.（2019·济宁）如图，一个几何体上半部为正四校锥，下半部为立方体，且有一个面涂有颜色，该几何体的表面展开图是（）A B C D【答案】B【解析】选项A和C带图案的一个面是底面，不能折叠成原几何体的形式；选项B能折叠成原几何体的形式；选项D折叠后下面带三角形的面与原几何体中的位置不同．5. (2019·聊城)如图所示的几何体的左视图是第2题图【答案】B【解析】A中间是虚线,∴是从右边看得到的图形,故A错误;B是左视图,正确;C是主视图,故C错误;D是俯视图,故D错误.故选B.6.（2019·潍坊）如图是由10个同样大小的小正方体摆成的几何体，将小正方体①移走后，则关于新几何体的三视图描述正确的是（）A．俯视图不变，左视图不变B．主视图改变，左视图改变C．俯视图不变，主视图不变D．主视图改变，俯视图改变【答案】A【解析】通过小正方体①的位置可知，只有从正面看会少一个正方形，故主视图会改变，而俯视图和左视图不变，故选择A．7.（2019·淄博）下列几何体中，其主视图、左视图和俯视图完全相同的是（）A.B.C.D.【答案】D.【解析】：A.圆柱的主视图和左视图是长方形、俯视图是圆形，故本选项不符合题意；B.三棱柱的主视图和左视图是相同的长方形，但是俯视图是一个三角形，故本选项不符合题意；C.长方体的主视图和左视图是不一样的长方形，俯视图也是一个长方形，故本选项不符合题意；D.球体的主视图、左视图和俯视图是相同的圆，故本选项符合题意．故选.D．【知识点】简单几何体的三视图8. (2019·巴中)如图是由一些小立方体与圆锥组合成的立体图形,它的主视图是( )【答案】C【解析】从正面看这个组合体,可以看到四个正方体和一个圆锥的侧面,下面一层是三个正方形,上面一层左边是正方形,右边是三角形,故选C.9.（2019·达州）下图是由7个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，这个几何体的左视图是（）【答案】C【解析】这个几何体的第一行有三层，第二行有一层，故应选C.10.（2019·眉山）如图是由6个完全相同的小正方体组成的立体图形，它的左视图是【答案】D【解析】解：从左侧看，共有3列，第一列有两个正方形，第二列有一个正方形，第三列有一个正方形，故选D.11.(2019·自贡)下图是一个水平放置的全封闭物体，则它的俯视图是（）【答案】C.【解析】俯视图就是从上面看，从上面看可以看到两个矩形，并且都是实线.故选C.12.（2019·天津）右图是一个由6个相同的正方体组成的立体图形，它的主视图是【答案】B【解析】从正面看由两层组成，上面一层1个正方形，下面一层三个正方形，所以选B.13. (2019·宁波) 如图,下列关于物体的主视图画法正确的是第5题图【答案】C【解析】如图所示是一个空心圆柱,其左视图轮廓应该是长方形,内部的两条线段看不到,应该用虚线表示,故选C.14.（2019·衢州）如图是由4个大小相同的立方块搭成的几何体，这个几何体的主视图．．．是（A）【答案】A【解析】本题考查主视图的识别，该几何体从正面看看到的图形是A 图，故选A.15. (2019·台州)如图是某几何体的三视图,则该几何体是( ) A.长方体 B.正方体 C.圆柱 D.球第2题图【答案】C 【解析】圆柱从正面看是长方形,从左面看底面是圆形,从上面看是长方形,符合图示的三视图.16.（2019·重庆B 卷）如图是一个由5个相同正方体组成的立体图形，它的主视图是（ ）【答案】Ｄ【解析】三视图分为主视图，俯视图和左视图.三视图是观测者从上面、左面、正面三个不同角度观察同一个空间几何体而画出的图形.从正面看，有５个正方体表面组成，故选Ｄ．17.（2019·重庆A 卷）如图是由4个相同的小正方体组成的一个立体图形，其主视图是（）【答案】A ．【解析】因为从正面看该几何体，共有2列，第1列有两个小正方形，第2列有一个小正方形，所以选A ． 3．（2019·温州）某露天舞台如图所示，它的俯视图．．．是 （）.A.B.C.D【答案】B【解析】本题考查的是画出立体图形的三视图的知识，解题的关键是准确掌握三视图的概念来求解，要画出图中几何体的俯视图，首先由俯视图的概念：几何体的俯视图是从上面看到的图形，观察得出这个几何体的俯视图是长方形中间有一个长方形，且这两个长方形具有共同的边，故选B.3．（2019·绍兴 ） 如图的几何体由6个相同的小正方体搭成，它的主视图是 ( )【答案】A【解析】从正面看易得第一层有2个正方形，第二层有3个正方形．故选A ．3．（2019·嘉兴）如图是由四个相同的小正方形组成的立体图形，它的俯视图为（ ）A ．B ．C ．D ．【答案】B【解析】俯视图是上面往下观察所得的图形，观察可知第一层一个靠左边，第二层两根，故选B.3． （2019·烟台）如图所示的几何体是由9个大小相同的小正方体组成的，将小正方体①移走后，所得几何体的三视图没有发生变化的是（ ）．A ．主视图和左视图B ．主视图和俯视图C ．左视图和俯视图D ．主视图、左视图、俯视图 【答案】A【解析】将小正方体①移走后，该几何体的主视图和左视图没有发生变化，俯视图中小正方体①的投影会没有． 4． （2019·威海）如图所示的几何体是由几个大小相同的小正方体搭成的，其俯视图是（ ）【答案】C【解析】俯视图是从一个几何体的上面由上向下看所得到的视图，从这个几何体的上面看，可以得到两排小正方形，其中上一排4个，下一排1个，故选C .5．（2019·盐城）如图是由6个小正方体搭成的物体，该所示物体的主视图是()D.C.B.A.【答案】C【解析】三视图分为主视图、左视图和俯视图.主视图是在物体正面从前向后观察物体得到的图形；该图从正面看第一层是三个小正方形，第二次中间一个小正方形，故选C. 3．（2019·江西）如图是手提水果篮抽象的几何体，以箭头所指的方向为主视图方向，则它的俯视图为（ ）【答案】A【解析】俯视图反映几何体的长和宽，通过观察几何体可以画出对应的视图. 3．（2019·山西）某正方体的每个面上都有一个汉字,如图是它的一种展开图,那么在原正方体中,与"点"字所在面相对的面上的汉字是( ) A.青 B.春 C.梦 D.想第3题图 【答案】B【解析】根据正方体的展开与折叠中面的关系,可知与"点"字所在面相对的面上的汉字是春,故选B.二、填空题 1.（2019·攀枝花）如图是一个多面体的表面展开图，如果面F 在前面，从左面看是面B ，那么从上面看是面．（填字母）【答案】C 或E【解析】动手折一折或发挥空间想象能力都可得出判断. 三、解答题A.B. C.D.。

一、选择题：在每小题给出的四个选项中，只有一项是符合题目要求的．1．观察如图所示的两个物体可知，它的俯视图是A．B．C．D．【答案】A【解析】从上面看左边是一个圆，右边是一个正方形，故A正确；故选A．2．某几何体的三视图如图，则该几何体是A．长方体B．圆柱C．球D．正三棱柱【答案】B【解析】根据主视图和俯视图为长方形可得此几何体为柱体，左视图为圆可得此几何体为圆柱，故选B．3．如图所示几何体的主视图是A．B．C．D．【答案】A【解析】该几何体的主视图为，故选A．4．从正面看如图所示的立体图形，得到的平面图形是A．B．C．D．【答案】A【解析】从正面看如图所示的立体图形，得到的平面图形是：．故选A．5．我们从不同的方向观察同一物体时，可能看到不同的图形，则从正面、左面、上面观察都不可能看到矩形的是A．B．C．D．【答案】C【解析】A、主视图为长方形，左视图为长方形，俯视图为长方形，故本选项错误；B、主视图为长方形，左视图为长方形，俯视图为圆，故本选项错误；C、主视图为等腰梯形，左视图为等腰梯形，俯视图为圆环，从正面、左面、上面观察都不可能看到长方形，故本选项正确；D、主视图为三角形，左视图为三角形，俯视图为有对角线的矩形，故本选项错误．故选C．6．某几何体由若干个大小相同的小正方体搭成，其主视图与左视图如图所示，则搭成这个几何体的小正方体最少有A．3个B．5个C．7个D．9个【答案】B【解析】由主视图和左视图可确定所需正方体个数最少时俯视图为：，则组成这个几何体的小正方体最少有5个．故选B．二、填空题：请将答案填在题中横线上．7．从某一个方向观察一个正六棱柱，可看到如图所示的图形，其中四边形ABCD为矩形，E、F分别是AB、DC的中点，若AD=8，AB=6，则这个正六棱柱的侧面积为__________．【答案】9638．一个长方体从正面和左面看到的图形如图所示（单位cm），则从其上面看到的图形的面积是__________．【答案】6cm2【解析】根据从左面、从正面看到的形状图的相关数据可得：从上面看到的形状图是长为3宽为2的长方形，则从上面看到的形状图的面积是2×3=6（cm2）；故答案为：6cm2．9．如图是某几何体的三视图，则该几何体左视图的面积为__________．【答案】123cm2三、解答题：解答应写出文字说明、证明过程或演算步骤．10．如图所示，由一个底面为正方形的长方体与一个三棱柱构成的立体图形，请画出从三个方向看到的图形．【解析】如图所示：．11．某几何体从正面、左面、上面看到的平面图形如图所示，其中从正面看到的图形和从左面看到的图形完全一样．（1）求该几何体的侧面面积（结果保留π）；（2）求该几何体的体积（结果保留π）【解析】（1）由三视图知该几何体是底面直径为6，高为8的圆柱体，∴该几何体的侧面面积为π•6×8=48π；学科-网）2×8=72π．（2）此圆柱体的体积为π•（6212．如图是一个钢坯零件的三视图，其中俯视图为菱形，其测量数据如图所示（单位：cm）．请根据以上信息求出该钢坯零件的表面积．【解析】由题意可得：菱形面积=186242⨯⨯=（cm 2），边长=2234+=5（cm ），∴该钢坯零件的体积=24×6=144（cm 3）；表面积=5×6×4+24×2=168（cm 2）．。
