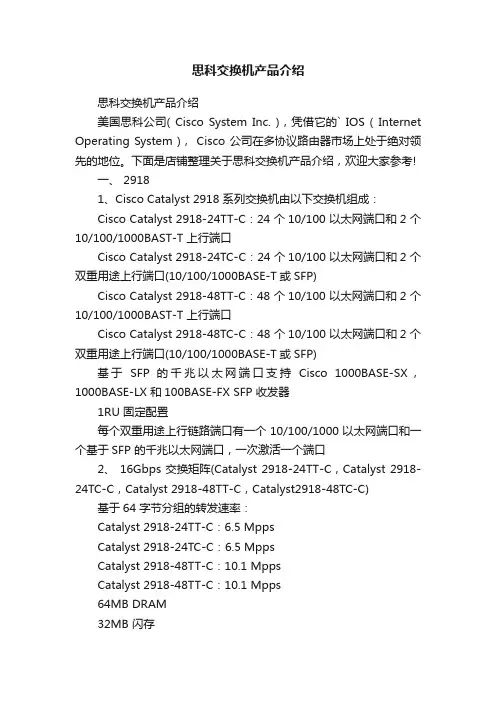

思科交换机产品介绍思科交换机产品介绍美国思科公司( Cisco System Inc. ),凭借它的` IOS ( Internet Operating System ), Cisco 公司在多协议路由器市场上处于绝对领先的地位。
下面是店铺整理关于思科交换机产品介绍,欢迎大家参考!一、 29181、Cisco Catalyst 2918 系列交换机由以下交换机组成:Cisco Catalyst 2918-24TT-C:24 个10/100 以太网端口和2 个10/100/1000BAST-T 上行端口Cisco Catalyst 2918-24TC-C:24 个10/100 以太网端口和2 个双重用途上行端口(10/100/1000BASE-T或SFP)Cisco Catalyst 2918-48TT-C:48 个10/100 以太网端口和2 个10/100/1000BAST-T 上行端口Cisco Catalyst 2918-48TC-C:48 个10/100 以太网端口和2 个双重用途上行端口(10/100/1000BASE-T或SFP)基于SFP 的千兆以太网端口支持Cisco 1000BASE-SX,1000BASE-LX 和100BASE-FX SFP 收发器1RU 固定配置每个双重用途上行链路端口有一个10/100/1000以太网端口和一个基于SFP 的千兆以太网端口,一次激活一个端口2、 16Gbps 交换矩阵(Catalyst 2918-24TT-C,Catalyst 2918-24TC-C,Catalyst 2918-48TT-C,Catalyst2918-48TC-C) 基于64 字节分组的转发速率:Catalyst 2918-24TT-C:6.5 MppsCatalyst 2918-24TC-C:6.5 MppsCatalyst 2918-48TT-C:10.1 MppsCatalyst 2918-48TT-C:10.1 Mpps64MB DRAM32MB 闪存最多可配置8000 个MAC 地址二、 2960Cisco Catalyst 2960 系列LAN Base 交换机WS-C2960PD-8TT-L Cisco Catalyst 2960-8 10/100 + 1 1000BT(PoE 输入)LAN Base 镜像WS-C2960-8TC-L Cisco Catalyst 2960-8 10/100 + 1 T/SFP LAN Base 镜像WS-C2960-24PC-L Cisco Catalyst 2960-24 10/100 PoE + 2 T/SFP LAN Base 镜像WS-C2960-48PST-L Cisco Catalyst 2960-48 10/100 PoE + 2 1000BT + 2 SFP LAN Base 镜像WS-C2960-24TC-L Cisco Catalyst 2960-24 10/100 + 2 T/SFP LAN Base 镜像WS-C2960-24LT-L Cisco Catalyst 2960-24 10/100(8 PoE)+ 2 1000BT LAN Base 镜像WS-C2960-24TT-L Cisco Catalyst 2960-24 10/100 + 2 1000BT LAN Base 镜像WS-C2960-48TC-L Cisco Catalyst 2960-48 10/100 + 2 T/SFP LAN Base 镜像WS-C2960-48TT-L Cisco Catalyst 2960-48 10/100 + 2 1000BT LAN Base 镜像WS-C2960G-8TC-L Cisco Catalyst 2960G-8 10/100/1000,1 T/SFP LAN Base 镜像WS-C2960G-24TC-L Cisco Catalyst 2960G-24 10/100/1000,4 T/SFP LAN Base 镜像WS-C2960G-48TC-L Cisco Catalyst 2960G-48 10/100/1000,4 T/SFP LAN Base 镜像Cisco Catalyst 2960 系列LAN Lite 交换机WS-C2960-8TC-S Cisco Catalyst 2960-8 10/100 + 1 T/SFP LAN Lite 镜像WS-C2960-24-S Cisco Catalyst 2960-24 10/100 LAN Lite 镜像WS-C2960-24TC-S Cisco Catalyst 2960-24 10/100 + 2 T/SFP LAN Lite 镜像WS-C2960-48TT-S Cisco Catalyst 2960-48 10/100 + 2 1000BT LAN Lite 镜像WS-C2960-48TC-S Cisco Catalyst 2960-48 10/100 + 2 T/SFP LAN Lite 镜像WS-C2960-24LC-S Cisco Catalyst 2960-24 10/100(8 PoE) + 2 T/SFP LAN Lite 镜像WS-C2960-24PC-S Cisco Catalyst 2960-24 10/100 PoE + 2 T/SFP LAN Lite 镜像WS-C2960-48PST-S Cisco Catalyst 2960-48 10/100 PoE + 2 1000BT + 2 SFP LAN Lite 镜像三、 3560Cisco Catalyst 3560-8PC 紧凑型交换机● 低密度PoE,具有紧凑的外形,无风扇,适用于会议室和教室部署Cisco Catalyst 3560-12PC 紧凑型交换机● 低密度PoE,具有紧凑的外形,无风扇,适用于会议室和教室部署Cisco Catalyst 3560V2-24TS 交换机● 低密度接入、第二层以上或第三层特性,以及一或多条光纤上行链路Cisco Catalyst 3560V2-48TS 交换机● 中等密度接入、第二层以上或第三层特性,以及一或多条光纤上行链路Cisco Catalyst 3560V2-24PS 交换机● 低密度接入、PoE、第二层以上或第三层特性,以及一或多条光纤上行链路Cisco Catalyst 3560V2-48PS 交换机● 中等密度接入、PoE、第二层以上或第三层特性,以及一或多条光纤上行链路Cisco Catalyst 3560V2-24TS-SD 交换机● 低密度接入,第二层以上或第三层特性,以及一或多条光纤上行链路,直流电源Cisco Catalyst 3560G-24TS 交换机● 低密度10/100/1000 接入、第二层以上或第三层特性,以及一或多条光纤上行链路Cisco Catalyst 3560G-24PS 交换机● 低密度10/100/1000 接入、PoE、第二层以上或第三层特性,以及一或多条光纤上行链路Cisco Catalyst 3560G-48TS 交换机● 中等密度10/100/1000 接入、第二层以上或第三层特性,以及一或多条光纤上行链路Cisco Catalyst 3560G-48PS 交换机● 中等密度10/100/1000 接入、PoE、第二层以上或第三层特性,以及一或多条光纤上行链路Cisco Catalyst 3560 系列10/100/1000 工作组交换机1WS-C3560G-48PS-S Cisco Catalyst 3560G-48 10/100/1000T PoE + 4 SFP 标准镜像WS-C3560G-48PS-E Cisco Catalyst 3560G-48 10/100/1000T PoE + 4 SFP 增强镜像WS-C3560G-24PS-S Cisco Catalyst 3560G-24 10/100/1000T PoE + 4 SFP 标准镜像WS-C3560G-24PS-E Cisco Catalyst 3560G-24 10/100/1000T PoE + 4 SFP 增强镜像WS-C3560G-48TS-S Cisco Catalyst 3560G-48 10/100/1000T + 4 SFP 标准镜像WS-C3560G-48TS-E Cisco Catalyst 3560G-48 10/100/1000T + 4 SFP 增强镜像WS-C3560G-24TS-S Cisco Catalyst 3560G-24 10/100/1000T + 4 SFP 标准镜像WS-C3560G-24TS-E Cisco Catalyst 3560G-24 10/100/1000T + 4 SFP 增强镜像Cisco Catalyst 3560V2 系列10/100 工作组交换机WS-C3560V2-48PS-S Cisco Catalyst 3560G v2-48 10/100 PoE + 4 SFP 标准镜像WS-C3560V2-48PS-E Cisco Catalyst 3560G v2-48 10/100 PoE + 4 SFP 增强镜像WS-C3560V2-24PS-S Cisco Catalyst 3560G v2-24 10/100 PoE+ 2 SFP 标准镜像WS-C3560V2-24PS-E Cisco Catalyst 3560G v2-24 10/100 PoE + 2 SFP 增强镜像WS-C3560V2-48TS-S Cisco Catalyst 3560G v2-48 10/100 + 4 SFP 标准镜像WS-C3560V2-48TS-E Cisco Catalyst 3560G v2-48 10/100 + 4 SFP 增强镜像WS-C3560V2-24TS-S Cisco Catalyst 3560G v2-24 10/100 + 2 SFP 标准镜像WS-C3560V2-24TS-E Cisco Catalyst 3560G v2-24 10/100 + 2 SFP 增强镜像WS-C3560V2-24TS-SD Cisco Catalyst 3560G v2-24 10/100 + 2 SFP 标准镜像,带有直流电源WS-C3560-8PC-S Cisco Catalyst 3560G-8 10/100 PoE + 1 1000BT 或者1 SFP 标准镜像WS-C3560-12PC-S Cisco Catalyst 3560G-12 10/100 PoE + 1 1000BT 或者1 SFP 标准镜像WS-C3560-48PS-S 48 10/100 PoE + 4 SFP 标准镜像WS-C3560-48PS-E 48 10/100 PoE + 4 SFP 增强镜像WS-C3560-24PS-S 24 10/100 PoE + 2 SFP 标准镜像WS-C3560-24PS-E 24 10/100 PoE + 2 SFP 增强镜像WS-C3560-48TS-S 48 10/100 + 4 SFP 标准镜像WS-C3560-48TS-E 48 10/100 + 4 SFP 增强镜像WS-C3560-24TS-S 24 10/100 + 2 SFP 标准镜像WS-C3560-24TS-E 24 10/100 + 2 SFP 增强镜像1. S=IP Base; E=IP 服务四、 3560-ECisco Catalyst 3560E-24TD 交换机● 低密度接入,具有第二层以上或第三层特性,以及一或多条万兆以太网光纤上行链路Cisco Catalyst 3560E-24TD-SD 交换机● 低密度接入,具有第二层以上或第三层特性,以及一或多条万兆以太网光纤上行链路,直流电源Cisco Catalyst 3560E-48TD 交换机● 中等密度接入,具有第二层以上或第三层特性,以及一或多条万兆以太网光纤上行链路Cisco Catalyst 3560E-48TD-SD 交换机● 中等密度接入,具有第二层以上或第三层特性,以及一或多条万兆以太网光纤上行链路,直流电源Cisco Catalyst 3560E-24PD 交换机● 低密度接入,PoE,具有第二层以上或第三层特性,以及一或多条万兆以太网光纤上行链路Cisco Catalyst 3560E-48PD 交换机● 中等密度接入,PoE,具有第二层以上或第三层特性,以及一或多条万兆以太网光纤上行链路Cisco Catalyst 3560E-48PD 全功率交换机● 中等密度10/100/1000 接入,每端口全功率15.4W,具有第二层以上或第三层特性,POE,以及一或多条万兆以太网光纤上行链路。
CISCO交换机基本配置和使用概述CISCO交换机是一种常用的网络设备,用于构建局域网(Local Area Network,LAN)。
它可以通过物理线路的连接,将多台计算机或其他网络设备连接到同一个网络中,实现数据的传输和共享。
CISCO交换机的基本配置包括IP地址的配置、VLAN的配置、端口配置、安全性配置等。
接下来,我们将对这些配置进行详细说明。
首先,IP地址的配置是CISCO交换机的基本操作之一。
通过配置IP地址,我们可以对交换机进行管理和监控。
具体的配置步骤如下:1. 进入交换机的配置模式。
在命令行界面输入"enable"命令,进入特权模式。
2. 进入全局配置模式。
在特权模式下输入"configure terminal"命令,进入全局配置模式。
3. 配置交换机的IP地址。
在全局配置模式下输入"interfacevlan 1"命令,进入虚拟局域网1的接口配置模式。
然后输入"ip address 192.168.1.1 255.255.255.0"命令,配置交换机的IP地址和子网掩码。
4. 保存配置并退出。
在接口配置模式下输入"exit"命令,返回到全局配置模式。
然后输入"exit"命令,返回到特权模式。
最后输入"copy running-config startup-config"命令,保存配置到闪存中。
其次,VLAN的配置是CISCO交换机的关键配置之一。
通过配置VLAN,我们可以将交换机的端口划分为不同的虚拟局域网,实现数据的隔离和安全。
1. 进入交换机的配置模式。
同样,在特权模式下输入"configure terminal"命令,进入全局配置模式。
2. 创建VLAN。
在全局配置模式下输入"vlan 10"命令,创建一个编号为10的VLAN。
CISCO路由器交换机简介及Packet+Tracer使用说明一、路由器和交换机产品简介(一)路由器思科公司的产品被网络用户广泛的使用,对它们的典型产品及其特性的了解可对网络设备有一定大致的认识,以下主要对Cisco1800系列、Cisco2600系列、Cisco 2800系列、Cisco 3700 系列模块化和固定配置的路由器产品进行简单介绍。
首先以"S26C-12007XK ","CD26-BHP-12.0.7= "这两个产品型号为例介绍一下Cisco 产品型号名的字母含义:前缀: S -- 预装机箱,无独立介质包装、SF -- 预装机箱,无独立介质包装、SW -- 软盘介质、CD -- 光盘介质。
中间: A -- Enterprise 版本、B -- 包含IP/ IPX/ Apple Talk / DecNet 协议、C -- IP Only 版本、D -- Desktop 版本, 包含IP/IPX、E -- Remote Access Server 版本, 配合多口拨号访问服务、H -- 防火墙特性版本、P -- IP PLUS 特性,如:Easy IP, Multicast Routing, DLSw+ 、L -- IPSEC 56位加密版本、K2 -- IPSEC 3DES 加密, 此项技术目前对中国禁止出口,因此不能定购和升级、N -- APPN 特性版本、R1 -- SNA 特性版本、U -- 支持H.323数据流压缩特性版本、W -- IPSEC 40位加密版本、HY -- 具备IPSEC 56位加密的防火墙特性版本。
后缀: T -- 有修改(patch)的版本、(旧) XK -- 有修改(patch)的版本(新) 、FL26-C-B= Cisco IOS的升级协议. 具备此协议的软件升级是合法的. 注意: 如果同时支持多个特性集, 则相应有多个字母, 如CD26-BHP-12.0.7= 。
Cisco Catalyst 3750-X 和3560-X 系列交换机Cisco®Catalyst® 3750-X 和3560-X 系列交换机分别是堆叠式交换机和独立式交换机的企业级产品。
这些交换机通过Cisco StackPower、IEEE 802.3at 增强型以太网供电(PoE+) 配置、可选网络模块、冗余电源和媒体访问控制安全(MACsec) 等创新功能,提供无间断连接性、可扩展性、安全性、能效性和易操作性。
具有StackWise® Plus 技术的Cisco Catalyst 3750-X 系列为发展中的业务需求提供可扩展性、易管理性和投资保护。
Cisco Catalyst 3750-X 和3560-X 为实现无边界网络体验,启用了IP 电话、无线和视频等应用程序,提高了生产效率。
Cisco Catalyst 3750-X 和3560-X 系列交换机∙24 和48 10/100/1000 PoE+ 和非PoE 型号∙可选的4 个千兆以太网(GbE) SFP 或2 个10GbE SFP+ 上行链路网络模块∙业内第一个PoE+,所有端口上都提供30W 功率,1 个机架装置(RU) 的外形设计∙双冗余,模块化电源和风扇∙媒体访问控制安全(MACsec) 的基于硬件的加密∙IPv4 和IPv6 路由、多播路由、高级服务质量(QoS) 和硬件中的安全功能∙增强型有限终身保修(LLW)、下一工作日(NBD) 硬件备件先行更换和90 天思科技术支持中心(TAC) 支持∙增强型Cisco EnergyWise,可测量PoE 设备的实际功耗,进行报告,并降低网络能耗,从而优化运营成本∙USB A 型和B 型端口,以及带外以太网管理端口。
除上述功能外,Cisco Catalyst 3750-X 交换机还提供:∙Cisco StackPower 技术:业内第一个在堆叠成员之间共享用电的创新功能∙Cisco StackWise Plus 技术:64 Gbps 的吞吐量,提供易用性和恢复投资保护:与所有其他型号的Cisco Catalyst 3750 系列交换机向后兼容交换机配置所有交换机型号都可以配置 4 个可选的网络模块。

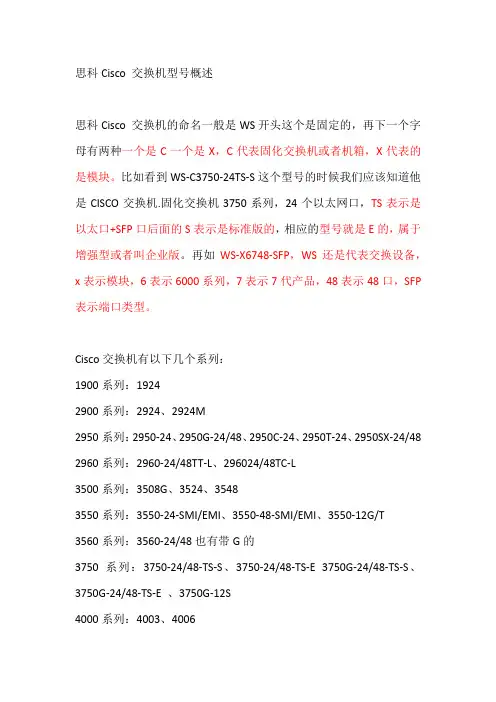

思科Cisco 交换机型号概述思科Cisco 交换机的命名一般是WS开头这个是固定的,再下一个字母有两种一个是C一个是X,C代表固化交换机或者机箱,X代表的是模块。
比如看到WS-C3750-24TS-S这个型号的时候我们应该知道他是CISCO交换机.固化交换机3750系列,24个以太网口,TS表示是以太口+SFP口后面的S表示是标准版的,相应的型号就是E的,属于增强型或者叫企业版。
再如WS-X6748-SFP,WS还是代表交换设备,x表示模块,6表示6000系列,7表示7代产品,48表示48口,SFP 表示端口类型。
Cisco交换机有以下几个系列:1900系列:19242900系列:2924、2924M2950系列:2950-24、2950G-24/48、2950C-24、2950T-24、2950SX-24/48 2960系列:2960-24/48TT-L、296024/48TC-L3500系列:3508G、3524、35483550系列:3550-24-SMI/EMI、3550-48-SMI/EMI、3550-12G/T3560系列:3560-24/48也有带G的3750系列:3750-24/48-TS-S、3750-24/48-TS-E 3750G-24/48-TS-S、3750G-24/48-TS-E 、3750G-12S4000系列:4003、40064500系列:4503、4506、4507R6000系列:6006、60096500系列:6506、6509、65137600系列:7609、7613可扩展性分类Cisco的交换机产品以“Catalyst”为商标,包含1900、2800、2900、3500、4000、5000、5500、6000、8500等十多个系列。
总的来说,这些交换机可以分为两类:一类是固定配置交换机,包括3500及以下的大部分型号,比如1924是24口10M以太交换机,带两个100M上行端口。
思科Cisco 交换机型号概述思科Cisco 交换机的命名一般是WS开头这个是固定的,再下一个字母有两种一个是C一个是X,C代表固化交换机或者机箱,X代表的是模块。
比如看到WS-C3750-24TS-S这个型号的时候我们应该知道他是CISCO交换机.固化交换机3750系列,24个以太网口,TS表示是以太口+SFP口后面的S表示是标准版的,相应的型号就是E的,属于增强型或者叫企业版。
再如WS-X6748-SFP,WS还是代表交换设备,x表示模块,6表示6000系列,7表示7代产品,48表示48口,SFP 表示端口类型。
Cisco交换机有以下几个系列:1900系列:19242900系列:2924、2924M2950系列:2950-24、2950G-24/48、2950C-24、2950T-24、2950SX-24/48 2960系列:2960-24/48TT-L、296024/48TC-L3500系列:3508G、3524、35483550系列:3550-24-SMI/EMI、3550-48-SMI/EMI、3550-12G/T3560系列:3560-24/48也有带G的3750系列:3750-24/48-TS-S、3750-24/48-TS-E 3750G-24/48-TS-S、3750G-24/48-TS-E 、3750G-12S4000系列:4003、40064500系列:4503、4506、4507R6000系列:6006、60096500系列:6506、6509、65137600系列:7609、7613可扩展性分类Cisco的交换机产品以“Catalyst”为商标,包含1900、2800、2900、3500、4000、5000、5500、6000、8500等十多个系列。
总的来说,这些交换机可以分为两类:一类是固定配置交换机,包括3500及以下的大部分型号,比如1924是24口10M以太交换机,带两个100M上行端口。

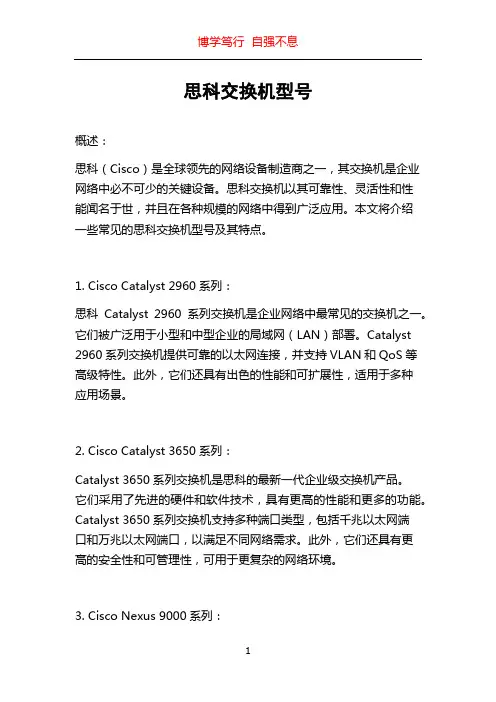

思科交换机型号概述:思科(Cisco)是全球领先的网络设备制造商之一,其交换机是企业网络中必不可少的关键设备。
思科交换机以其可靠性、灵活性和性能闻名于世,并且在各种规模的网络中得到广泛应用。
本文将介绍一些常见的思科交换机型号及其特点。
1. Cisco Catalyst 2960系列:思科Catalyst 2960系列交换机是企业网络中最常见的交换机之一。
它们被广泛用于小型和中型企业的局域网(LAN)部署。
Catalyst 2960系列交换机提供可靠的以太网连接,并支持VLAN和QoS等高级特性。
此外,它们还具有出色的性能和可扩展性,适用于多种应用场景。
2. Cisco Catalyst 3650系列:Catalyst 3650系列交换机是思科的最新一代企业级交换机产品。
它们采用了先进的硬件和软件技术,具有更高的性能和更多的功能。
Catalyst 3650系列交换机支持多种端口类型,包括千兆以太网端口和万兆以太网端口,以满足不同网络需求。
此外,它们还具有更高的安全性和可管理性,可用于更复杂的网络环境。
3. Cisco Nexus 9000系列:思科Nexus 9000系列交换机是为大规模数据中心设计的高性能交换机。
它们采用了创新的硬件和软件架构,可以提供更高的吞吐量和更低的延迟。
Nexus 9000交换机支持软件定义网络(SDN)和网络虚拟化等先进功能,使数据中心网络更具灵活性和可扩展性。
此外,Nexus 9000系列交换机还具有出色的可靠性和可恢复性,使其成为大规模数据中心的首选。
4. Cisco Catalyst 4500系列:Catalyst 4500系列交换机是思科面向企业网络和服务提供商的高性能交换平台。
它们具有强大的处理能力和高密度端口配置,可适应各种规模的网络部署。
Catalyst 4500交换机支持模块化设计,可以灵活扩展和升级,以满足不断变化的业务需求。
此外,它们还支持多种高级特性,包括IPv6、安全性和高可用性等。
Cisco Catalyst 2960系列交换机产品概述Cisco® Catalyst® 2960系列智能以太网交换机是一个全新的、固定配置的独立设备系列,提供桌面快速以太网和千兆以太网连接,可为入门级企业、中型市场和分支机构网络提供增强LAN服务。
Catalyst 2960系列具有集成安全特性,包括网络准入控制(NAC)、高级服务质量(QoS)和永续性,可为网络边缘提供智能服务。

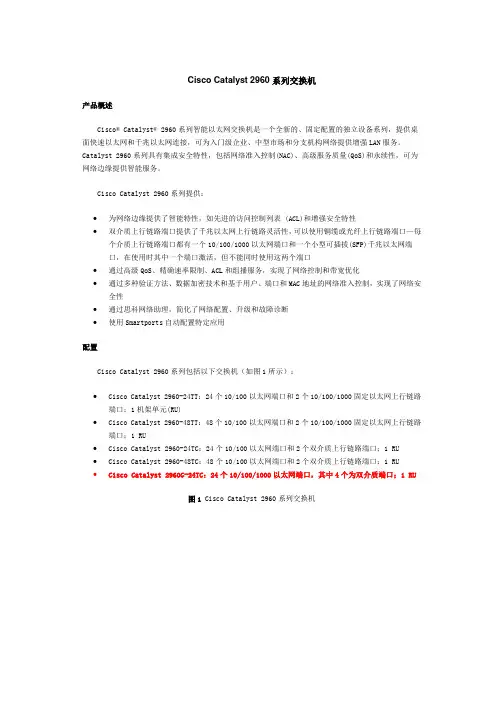

Cisco Catalyst 2960系列提供:•为网络边缘提供了智能特性,如先进的访问控制列表 (ACL)和增强安全特性•双介质上行链路端口提供了千兆以太网上行链路灵活性,可以使用铜缆或光纤上行链路端口—每个介质上行链路端口都有一个10/100/1000以太网端口和一个小型可插拔(SFP)千兆以太网端口,在使用时其中一个端口激活,但不能同时使用这两个端口•通过高级QoS、精确速率限制、ACL和组播服务,实现了网络控制和带宽优化•通过多种验证方法、数据加密技术和基于用户、端口和MAC地址的网络准入控制,实现了网络安全性•通过思科网络助理,简化了网络配置、升级和故障诊断•使用Smartports自动配置特定应用配置Cisco Catalyst 2960系列包括以下交换机(如图1所示):•Cisco Catalyst 2960-24TT:24个10/100以太网端口和2个10/100/1000固定以太网上行链路端口;1机架单元(RU)•Cisco Catalyst 2960-48TT:48个10/100以太网端口和2个10/100/1000固定以太网上行链路端口;1 RU•Cisco Catalyst 2960-24TC:24个10/100以太网端口和2个双介质上行链路端口;1 RU •Cisco Catalyst 2960-48TC:48个10/100以太网端口和2个双介质上行链路端口;1 RU •Cisco Catalyst 2960G-24TC:24个10/100/1000以太网端口,其中4个为双介质端口;1 RU图1 Cisco Catalyst 2960系列交换机Cisco Catalyst 2960系列软件镜像提供了一系列丰富的智能服务,包括高级QoS、速率限制和ACL。
思科交换机产品介绍关于思科交换机产品介绍思科公司是全球领先的网络解决方案供应商。
Cisco的名字取自San Francisco(旧金山),那里有座闻名于世界的金门大桥。
以下是店铺收集的思科交换机产品介绍,欢迎大家参考!一、Cisco Nexus 7000系列交换机Cisco Nexus 7000系列交换机是一个模块化数据中心级产品系列,适用于高度可扩展的万兆以太网网络,其交换矩阵架构的速度能扩展至15Tbps以上。
它的设计旨在满足大多数关键任务数据中心的要求,提供永续的系统运营和无所不在的虚拟化服务。
Cisco Nexus 7000系列建立在一个成熟的操作系统上,借助增强特性提供了实时系统升级,以及出色的可管理性和可维护性。
它的创新设计专门用于支持端到端数据中心连接,将IP、存储和IPC网络整合到单一以太网交换矩阵之上。
作为第一款下一代交换机平台,Cisco Nexus 7000系列10插槽机箱(图1)提供了集成永续性,以及专为数据中心可用性、可靠性、可扩展性和易管理性而优化的特性。
N7K-C7010 10 Slot Chassis, No Power Supplies, Fans IncludedN7K-SUP1 Nexus 7000 - Supervisor, Includes External 8GB Log FlashN7K-C7010-FAB-1 Nexus 7000 - 10 Slot Chassis - 46Gbps/Slot Fabric ModuleN7K-AC-6.0KW Nexus 7000 - 6.0KW AC Power Supply ModuleN7K-C7018 18 Slot Chassis, No Power Supplies, Fans IncludedN7K-C7018-FAB-1 Nexus 7000 - 18 Slot Chassis - 46Gbps/Slot Fabric ModuleN7K-AC-7.5KW-INT Nexus 7000 - 7.5KW AC Power Supply Module International (cabN7K-AC-7.5KW-US Nexus 7000 - 7.5KW AC Power Supply Module US (cable includedN7K-C7010-BUN Nexus 7010 Bundle (Chassis,SUP1,(3)FAB1,(2)AC-6KW PSU)N7K-C7010-BUN-R Nexus 7010 Bundle (Chassis,(2)SUP1,(3)FAB1,(3)AC-6KW PSU)N7K-DC-6.0KW Nexus 7000 - 6.0KW DC Power Supply Module (Cables Included)N7K-DC-PIU Nexus 7000 - DC Power Interface UnitN7K-M132XP-12 Nexus 7000 - 32 Port 10GbE, 80G Fabric (req. SFP+)N7K-M148GT-11 Nexus 7000 - 48 Port 10/100/1000, RJ-45N7K-M148GS-11 Nexus 7000 - 48 Port 1G, SFPN7K-M148GS-11L Nexus 7000 - 48 Port GE Module with XL Option (req. SFP)N7K-M108X2-12L Nexus 7000 - 8 Port 10GbE with XL option (req. X2)N7K-C7010-FD-MB Nexus 7010 Front Door KitN7K-CPF-2GB Nexus Compact Flash Memory 2GB (Expansion Flash - Slot 0)N7K-C7010-AFLT Nexus 7010 Air FilterN7K-C7018-FD-MB Nexus 7018 Front Door Kit二、Cisco Nexus 5000系列交换机Cisco Nexus 5000系列是Cisco Nexus系列数据中心级交换机的一个组成部分,它提供了一个创新架构,通过实施基于标准的高性能以太网统一阵列,简化了数据中心转型。
1概述处于网络业界领导地位的美国思科公司(Cisco System Inc.),凭借其先进的IOS技术,在多协议路由器领域处于绝对领先地位。
目前在支撑Internet运行的路由器中,有近80%的路由器是来自思科公司。
同样在国内,思科公司的路由器也占据市场份额的近80%。
思科公司除了多协议多服务路由器外,还有交换机、集线器、防火墙、Internet/Intranet产品、网管软件等全线的网络产品。
无论是大型网络的主干、桌面连接、远程访问接入,也不论是利用双绞线、光纤等各种介质连接或PSTN 、ISDN、X.25、DDN等各种电信传输方式,思科公司的产品都为你的各种应用提供端到端的解决方案。
思科的交换机产品线在不断补充和更新后,现在已形成了以“Catalyst”为标志的,包含19xx、282x、29xx、35xx、4000、5000、5500、6000、8500等十多个系列的全线产品。
尤其近期新推出的29xx、35xx、6000系列高性能价格比的交换机与一直有不俗市场业绩的19xx和5000/5500系列交换机,构成了思科“Catalyst”交换机产品的主流。
所有的交换机产品系列都包含了先进的IOS技术,因此与思科的路由器产品可以无缝连接,极大发挥网络设备的优越性能。
思科的“Catalyst”产品系列总体可以分为:●35xx系列(含)以下为固定配置交换机,其中19xx为12/24个10M 以太网交换机,带2个100M以太网口29xx为12/24个10/100M自适应端口,带“M”的产品还有扩展插槽可接千兆或ATM35xx为8/12/24个10/100M 自适应端口或千兆端口,带2口千兆上连,可堆叠上述三种产品利用思科的交换集群技术可以实现多个交换机的利用一个IP地址的管理,实现逻辑堆叠。
●4000系列(含)以上为模块化交换机。
可根据网络需求,选择含不同数目插槽的机箱、电源及冗余电源、模块、相应所需的软件Catalyst产品的命名规则:Catalyst XX XX (-C)(-A/-EN)标准版/企业版软件交换机系列的序号(2位)端口数(固定配置)/ 插槽数(模块化)在组网进行交换机选择时,除了注意所选交换机型号的物理规格和端口参数外,还要明确由于不同交换机采用不同交换技术、处理芯片、内存和协议技术,因此交换机的背板带宽、包转发速度、所支持交换机协议等都是需要比较的参数。
思科交换机基本配置命令综述思科交换机基本配置命令目录1、基本概念介绍 (2)2、密码、登陆等基本配置 (2)3、CISCO设备端口配置详解 (4)4、VLAN的规划及配置 (6)4.1核心交换机的相关配置 (6)4.2接入交换机的相关配置 (8)5、配置交换机的路由功能 (9)6、配置交换机的DHCP功能 (9)7、常用排错命令 (10)1、基本概念介绍IOS: 互联网操作系统,交换机和路由器常用操作系统VLAN: 虚拟lanVTP: VLAN TRUNK PROTOCOLDHCP: 动态主机配置协议ACL:访问控制列表三层交换机:具有三层路由转发能力的交换机2、密码、登陆等基本配置本节介绍cisco路由器或者交换机的基本配置,本教程用的是cisco的模拟器做的介绍,一些具体的端口显示可能与实际的设备不符,但并不影响基本配置命令的执行。
Router># 显示稳定后,出现最初的提示符,提示符“>”表示目前所处的状态为用户模式。
Router>Router>en# 如果在当前状态下没有重复的命令,可以用“TAB”键来补齐命令Router>enable# 从用户模式(user mode)进入到特权模式(exec mode),提示符变为“#”Router#configure terminal#在特权模式下输入configure terminal进入全局配置模式(global configuration mode),在这之下输入的命令叫做全局命令,一旦输入,将对整个router产生即时影响。
*Mar 1 00:44:26.491: %SYS-5-CONFIG_I: Configured from console by console t # 在输入命令的过程中,IOS会出现一些即时提示。
Enter configuration commands, one per line. End with CNTL/Z.Router(config)#exit # 退出当前模式Router(config)#hostname test# 更改当前设备的名字,主要是为了便于区分设备。
Cisco Catalyst 3750-X 和3560-X 系列交换机

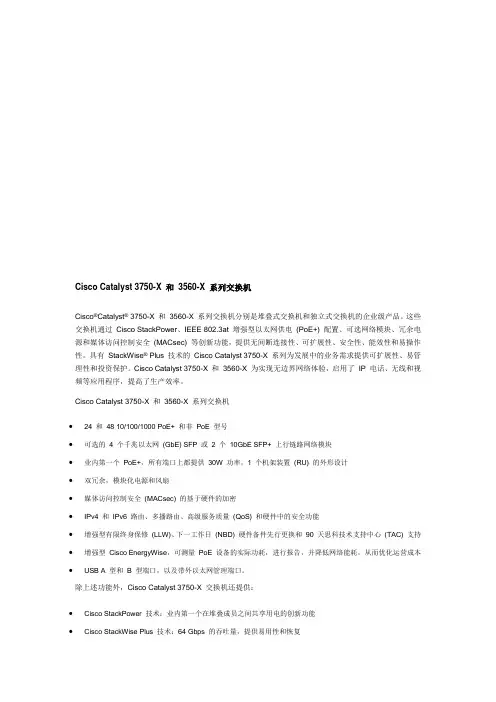

Cisco®Catalyst® 3750-X 和3560-X 系列交换机分别是堆叠式交换机和独立式交换机的企业级产品。
这些交换机通过Cisco StackPower、IEEE 802.3at 增强型以太网供电(PoE+) 配置、可选网络模块、冗余电源和媒体访问控制安全(MACsec) 等创新功能,提供无间断连接性、可扩展性、安全性、能效性和易操作性。
具有StackWise® Plus 技术的Cisco Catalyst 3750-X 系列为发展中的业务需求提供可扩展性、易管理性和投资保护。
Cisco Catalyst 3750-X 和3560-X 为实现无边界网络体验,启用了IP 电话、无线和视频等应用程序,提高了生产效率。
Cisco Catalyst 3750-X 和3560-X 系列交换机
∙24 和48 10/100/1000 PoE+ 和非PoE 型号
∙可选的4 个千兆以太网(GbE) SFP 或2 个10GbE SFP+ 上行链路网络模块
∙业内第一个PoE+,所有端口上都提供30W 功率,1 个机架装置(RU) 的外形设计
∙双冗余,模块化电源和风扇
∙媒体访问控制安全(MACsec) 的基于硬件的加密
∙IPv4 和IPv6 路由、多播路由、高级服务质量(QoS) 和硬件中的安全功能
∙增强型有限终身保修(LLW)、下一工作日(NBD) 硬件备件先行更换和90 天思科技术支持中心(TAC) 支持∙增强型Cisco EnergyWise,可测量PoE 设备的实际功耗,进行报告,并降低网络能耗,从而优化运营成本∙USB A 型和B 型端口,以及带外以太网管理端口。
除上述功能外,Cisco Catalyst 3750-X 交换机还提供:
∙Cisco StackPower 技术:业内第一个在堆叠成员之间共享用电的创新功能
∙Cisco StackWise Plus 技术:64 Gbps 的吞吐量,提供易用性和恢复
投资保护:与所有其他型号的Cisco Catalyst 3750 系列交换机向后兼容
交换机配置
所有交换机型号都可以配置 4 个可选的网络模块。
这些PoE+ 和非PoE 交换机型号提供LAN Base 或IP Base 功能集。
IP Services 功能集将在订购时或以后通过许可的方式,作为升级选项提供。
这些GE SFP 交换机型号提供IP Base 或IP Services 功能集。
堆叠式交换机
图 1 列出了思科Catalyst 3750-X 系列交换机(正面和背面)
表 1. Cisco Catalyst 3750-X 系列的配置。
独立式交换机
图 2. Cisco Catalyst 3560-X 系列交换机。
表 2. Cisco Catalyst 3560-X 系列的配置。
Cisco Catalyst 3750-X 和3560-X 系列的软件
除IP Base 和IP Services 功能集外,Cisco Catalyst 3750-X 和3560-X 系列还附带新的LAN Base 功能集。
所有Cisco Catalyst 3750-X 和3560-X 系列交换机都提供这三个功能集:
∙LAN Base:增强型智能服务
∙IP Base:基本企业服务
∙IP Services:企业服务
LAN Base 功能集提供增强型智能服务,包括全面的第2 层功能和3 层静态路由功能,可支持多达255 个VLAN。
除所有的LAN Base 功能外,IP Base 功能集还提供基本企业服务,可支持 1 K 个VLAN。
IP Base 也支持路由访问和OSPF for routed access 动态路由、StackPower(仅在Catalyst 3750-X 上
可用)、MACsec 和新的思科服务模块。
IP Services 功能集提供完整的企业服务,包括高级的第 3 层功能,如增强型内部网关路由协议(EIGRP)、优先开放最短路径(OSPF)、边界网关协议(BGP)、协议无关组播(PIM) 和IPv6 路由(如OSPFv3 和EIGRPv6)。
所有软件功能集都支持高级安全、QoS 和管理功能。
具有LAN Base 功能集的Cisco Catalyst 3750-X 系列交换机只能与其他Cisco Catalyst 3750-X 系列LAN Base 交换机进行堆叠。
不支持与具有IP Base 或IP Services 功能集的LAN Base 交换机的混合堆叠。
