实验目的:1. 掌握电路的基本组成和连接方法。
2. 熟悉常用电子元件的识别和功能。
3. 提高动手能力和实验技能。
实验器材:1. 电路板一块2. 电源一节3. 电阻若干4. 电容若干5. 电感若干6. 开关一个7. 灯泡一个8. 导线若干9. 电烙铁一个10. 剪线钳一把11. 万用表一个实验原理:电路是指用导线将电源、电阻、电容、电感等电子元件连接起来,形成一个闭合回路,以实现电能的传输、转换、控制等功能的系统。
本实验通过组装一个简单的电路,了解电路的基本组成和连接方法。
实验步骤:1. 搭建电路板:将电路板放置在实验台上,用导线将电源、电阻、电容、电感、开关、灯泡等元件连接到电路板上。
2. 识别元件:熟悉常用电子元件的形状、颜色、标识等,确保正确连接。
3. 连接电路:按照电路图的要求,将元件用导线连接起来,注意连接牢固。
4. 测试电路:闭合开关,用万用表测试电路的电压、电流等参数,确保电路正常工作。
5. 调试电路:根据实验需求,对电路进行适当的调整,如改变电阻、电容等元件的值,以达到预期的效果。
实验结果:1. 电路组装成功,灯泡亮起,表示电路正常工作。
2. 用万用表测试电路的电压、电流等参数,符合实验要求。
实验分析:1. 电路组装过程中,需要注意元件的识别和连接,确保电路正确无误。
2. 在测试电路时,要仔细观察万用表的读数,确保电路正常工作。
3. 在调试电路时,要根据实验需求,对电路进行适当的调整。
实验结论:通过本次实验,我们掌握了电路的基本组成和连接方法,熟悉了常用电子元件的识别和功能,提高了动手能力和实验技能。
在今后的学习和工作中,我们将继续努力,提高自己的物理实验能力。
注意事项:1. 在实验过程中,注意安全,防止触电和烫伤。
2. 电路板、导线等实验器材要妥善保管,防止损坏。
3. 实验结束后,整理实验器材,保持实验室的整洁。
实验报告人:XXX实验时间:XXXX年XX月XX日。
第七讲组装电路【要点梳理】要点一、串联和并联1.串联电路:两个或两个以上用电器顺次连接到电路中,这种连接方式叫做串联。
2.串联电路的特点:(1)连接特点:逐个顺次---首尾相连。
(2)电流路径:只有一个。
(3)开关控制特点:开关能同时控制所有的用电器,与开关的位置没有关系。
(4)用电器工作特点:各用电器互相影响,一个用电器坏了,其他用电器都不能工作。
3.并联电路:两个或两个以上用电器并列连在一起再连接到电路中,这种连接方式叫做并联。
4.并联电路的特点:(1)连接特点:并列连接---首首尾尾相连。
(2)电流路径:电流有两条(或多条)路径。
(3)开关控制特点:干路的开关控制整个干路,支路的开关只控制本支路。
(4)用电器工作特点:各元件可以独立工作,一个用电器坏了了,其它用电器不受影响。
要点二、连接串联电路和并联电路1.根据电路图连接实物图:对照电路图,从电源正极出发,逐个顺次地将实物图中的各元件连接起来即可。
(1)在电路图中任选一条单一的回路,并对照这个回路在实物图中将相应的元件连接好。
(2)对照电路图,把所选回路以外的元件分别补连到实物图的相应位置,在连入回路以外的元件时,要找出电路中电流的分流点和会合点,将回路以外的元件连接在两点之间。
这里要特别注意实物图中元件的连接顺序必须与电路图中各元件的顺序一致。
2.根据实物图连接电路图:要用规定的电路符号代替实物,按照实物的连接方式画出规范的电路图。
(1)电路图中各元件摆放的位置尽量与实物图中各元件位置相对应,这样便于检查;(2)各电路元件摆放的位置要均匀、美观;(3)交叉连接的导线,一定要在连接处画一个“黑点”。
要点三、生活中的电路1.生活中的串联电路:用来装饰店堂、居室、烘托欢乐气氛的彩色小灯泡多数是串联。
2.生活中的并联电路:装点天安门等高大建筑物上的成千上万只灯泡是并联的,家庭中各用电器都是并联的,街道两旁的路灯是并联的,竞赛时的抢答器的电路是并联的,电冰箱中的灯泡和发动机之间是并联的。

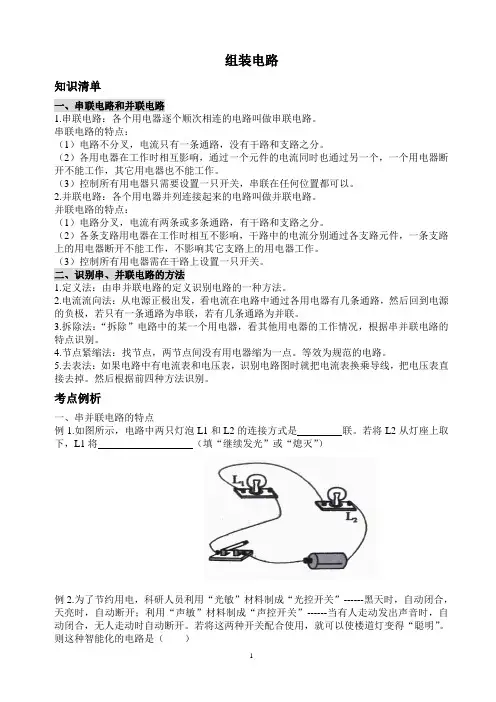

组装电路知识清单一、串联电路和并联电路1.串联电路:各个用电器逐个顺次相连的电路叫做串联电路。
串联电路的特点:(1)电路不分叉,电流只有一条通路,没有干路和支路之分。
(2)各用电器在工作时相互影响,通过一个元件的电流同时也通过另一个,一个用电器断开不能工作,其它用电器也不能工作。
(3)控制所有用电器只需要设置一只开关,串联在任何位置都可以。
2.并联电路:各个用电器并列连接起来的电路叫做并联电路。
并联电路的特点:(1)电路分叉,电流有两条或多条通路,有干路和支路之分。
(2)各条支路用电器在工作时相互不影响,干路中的电流分别通过各支路元件,一条支路上的用电器断开不能工作,不影响其它支路上的用电器工作。
(3)控制所有用电器需在干路上设置一只开关。
二、识别串、并联电路的方法1.定义法:由串并联电路的定义识别电路的一种方法。
2.电流流向法:从电源正极出发,看电流在电路中通过各用电器有几条通路,然后回到电源的负极,若只有一条通路为串联,若有几条通路为并联。
3.拆除法:“拆除”电路中的某一个用电器,看其他用电器的工作情况,根据串并联电路的特点识别。
4.节点紧缩法:找节点,两节点间没有用电器缩为一点。
等效为规范的电路。
5.去表法:如果电路中有电流表和电压表,识别电路图时就把电流表换乘导线,把电压表直接去掉。
然后根据前四种方法识别。
考点例析一、串并联电路的特点例1.如图所示,电路中两只灯泡L1和L2的连接方式是联。
若将L2从灯座上取下,L1将(填“继续发光”或“熄灭”)例2.为了节约用电,科研人员利用“光敏”材料制成“光控开关”------黑天时,自动闭合,天亮时,自动断开;利用“声敏”材料制成“声控开关”------当有人走动发出声音时,自动闭合,无人走动时自动断开。
若将这两种开关配合使用,就可以使楼道灯变得“聪明”。
则这种智能化的电路是()二、串并联电路的识别例3.如图所示的电路,以下说法正确的是()A.电铃D与电灯L1是串联的B.要使电灯L1发光,必须闭合开关S2C.要使电灯L2发光,必须同时闭合开关S1,S2D.只闭合开关S2后,电灯L1,L2同时发光例4.如图所示的电路,L1,L2,L3三盏灯是怎样连接的?例5.判断下图所示的电路连接是否正确,去掉一条导线,使电路成为并联,去掉的线用“×”表示。

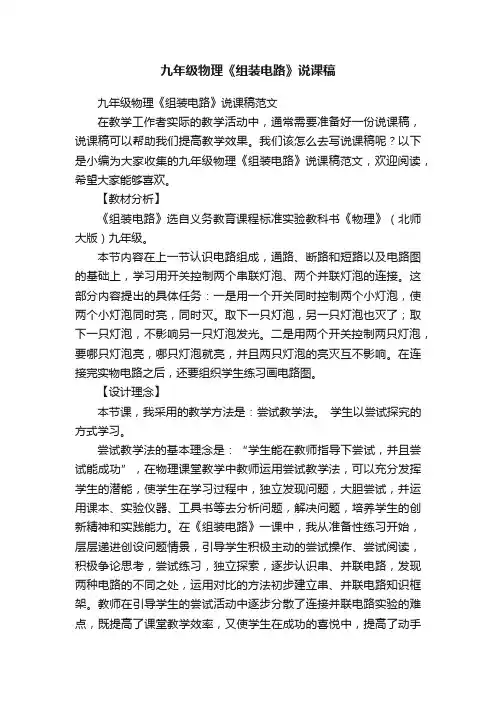

九年级物理《组装电路》说课稿九年级物理《组装电路》说课稿范文在教学工作者实际的教学活动中,通常需要准备好一份说课稿,说课稿可以帮助我们提高教学效果。
我们该怎么去写说课稿呢?以下是小编为大家收集的九年级物理《组装电路》说课稿范文,欢迎阅读,希望大家能够喜欢。
【教材分析】《组装电路》选自义务教育课程标准实验教科书《物理》(北师大版)九年级。
本节内容在上一节认识电路组成,通路、断路和短路以及电路图的基础上,学习用开关控制两个串联灯泡、两个并联灯泡的连接。
这部分内容提出的具体任务:一是用一个开关同时控制两个小灯泡,使两个小灯泡同时亮,同时灭。
取下一只灯泡,另一只灯泡也灭了;取下一只灯泡,不影响另一只灯泡发光。
二是用两个开关控制两只灯泡,要哪只灯泡亮,哪只灯泡就亮,并且两只灯泡的亮灭互不影响。
在连接完实物电路之后,还要组织学生练习画电路图。
【设计理念】本节课,我采用的教学方法是:尝试教学法。
学生以尝试探究的方式学习。
尝试教学法的基本理念是:“学生能在教师指导下尝试,并且尝试能成功”,在物理课堂教学中教师运用尝试教学法,可以充分发挥学生的潜能,使学生在学习过程中,独立发现问题,大胆尝试,并运用课本、实验仪器、工具书等去分析问题,解决问题,培养学生的创新精神和实践能力。
在《组装电路》一课中,我从准备性练习开始,层层递进创设问题情景,引导学生积极主动的尝试操作、尝试阅读,积极争论思考,尝试练习,独立探索,逐步认识串、并联电路,发现两种电路的不同之处,运用对比的方法初步建立串、并联电路知识框架。
教师在引导学生的尝试活动中逐步分散了连接并联电路实验的难点,既提高了课堂教学效率,又使学生在成功的喜悦中,提高了动手实验能力和学习能力。
并根据课堂中可能出现的各种情境,随机进行“知识与技能、过程与方法、情感态度与价值观”的渗透教育。
在学生学习的活动中,注意发现学生的个性,培养学生个性的发展,使学生在各方面得到和谐全面的发展。

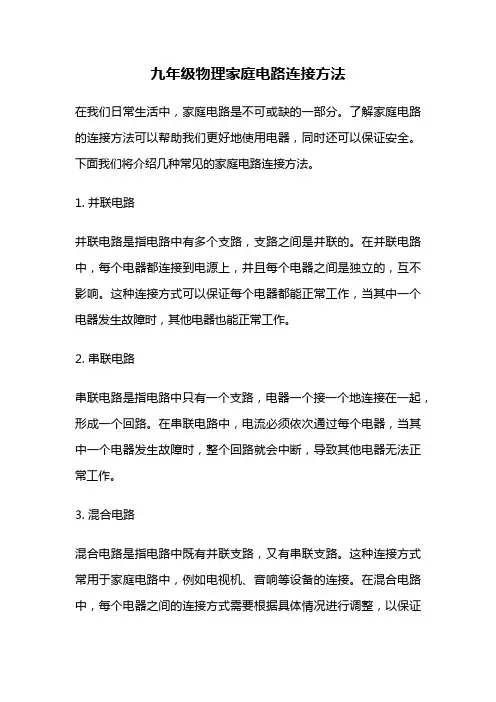

九年级物理家庭电路连接方法在我们日常生活中,家庭电路是不可或缺的一部分。
了解家庭电路的连接方法可以帮助我们更好地使用电器,同时还可以保证安全。
下面我们将介绍几种常见的家庭电路连接方法。
1. 并联电路并联电路是指电路中有多个支路,支路之间是并联的。
在并联电路中,每个电器都连接到电源上,并且每个电器之间是独立的,互不影响。
这种连接方式可以保证每个电器都能正常工作,当其中一个电器发生故障时,其他电器也能正常工作。
2. 串联电路串联电路是指电路中只有一个支路,电器一个接一个地连接在一起,形成一个回路。
在串联电路中,电流必须依次通过每个电器,当其中一个电器发生故障时,整个回路就会中断,导致其他电器无法正常工作。
3. 混合电路混合电路是指电路中既有并联支路,又有串联支路。
这种连接方式常用于家庭电路中,例如电视机、音响等设备的连接。
在混合电路中,每个电器之间的连接方式需要根据具体情况进行调整,以保证整个电路能正常工作。
4. 三相电路三相电路是指电路中有三根相位不同的电线。
在三相电路中,每根电线承载的电流大小相等,相互之间的相位差为120度。
这种连接方式常用于大型电器,如电动机、空调等的供电。
三相电路不仅能提供更大的功率,而且还能降低线路损耗,提高电路效率。
以上是几种常见的家庭电路连接方法,每种方法都有其特点和适用范围。
在连接家庭电路时,需要根据具体情况选择合适的连接方式,并注意安全问题。
同时,还需要注意电路中的电器功率、电压、电流等参数,以保证电路的正常运行。
了解家庭电路连接方法是我们日常生活中必不可少的一部分。
希望以上内容能够对大家有所帮助,让我们一起关注家庭电路安全,享受便捷的生活。
初三北大师版物理上册组装电路知识点在复杂直流电路中,某一段电路里的电流真实方向很难预先确定,在交流电路中,电流的大小和方向都是随时间变化的,下面是查字典物理网整理的组装电路知识点,希望对大家有帮助。
知识点1、串联电路:①定义:把电路中的元件依次连接起来②特点:从电源正极到电源负极只有一条电路,任何一处断开都会使所有的用电器不工作。
2、并联电路:①定义:把电路元件并列地连接在电路中的两点之间。
②特点:在分叉点与汇合点之间有并列地几条支路,每条支路上都接有用电器。
任何一条支路断开或闭合,对其它支路都没有影响。
3、典型实际电路:4、判定电路的连接方法:取下任何一个用电器,如果其它用电器不工作,那么是串联;如果其它用电器仍然工作,那么是并联。
3、电流1、基础电学知识:①自然界只有两种电荷:正电荷和负电荷②电流:电荷的定向移动形成电流③金属靠自由电子导电,酸、碱、盐的水溶液靠正、负离子导电④电流的方向:正电荷定向移动的方向为电流方向。
(在电源外部电流从电源正极流向负极)课后练习结合课本,四人一组课外探究〝盐水电池〞或〝水果电池〞的电压与哪些因素有关,仿照课本探究步骤,写出探究实验报告。
影响〝水果电池〞和〝盐水电池〞电压因素的探究实验报告提出问题:〝水果电池〞和〝盐水电池〞的电压与哪些因素有关系?我的猜想:_________________________猜想理由:_________________________(以探究〝水果电池〞或〝盐水电池〞的电压与两极的金属这个因素的关系为例)设计实验:_________________________实验器材:_________________________实验步骤:_________________________分析:____________________________实验结论:_________________________思考问题:实验过程中,实验中怎样选定电压表的量程?怎样确定哪个金属片是电池的正极?组装电路知识点的全部内容就是这些,更多精彩内容请大家关注初三物理知识点栏目,愿大家都能在学期努力,丰富自己,锻炼自己。
