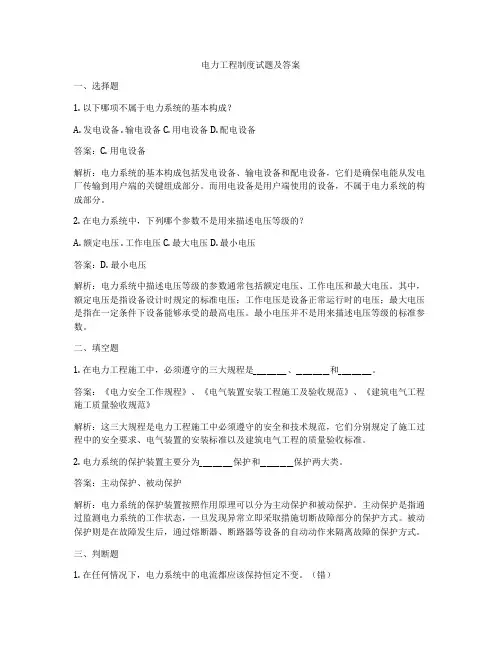

电力工程制度试题及答案一、选择题1. 以下哪项不属于电力系统的基本构成？A. 发电设备 . 输电设备 C. 用电设备 D. 配电设备答案：C. 用电设备解析：电力系统的基本构成包括发电设备、输电设备和配电设备，它们是确保电能从发电厂传输到用户端的关键组成部分。
而用电设备是用户端使用的设备，不属于电力系统的构成部分。
2. 在电力系统中，下列哪个参数不是用来描述电压等级的？A. 额定电压 . 工作电压 C. 最大电压 D. 最小电压答案：D. 最小电压解析：电力系统中描述电压等级的参数通常包括额定电压、工作电压和最大电压。
其中，额定电压是指设备设计时规定的标准电压；工作电压是设备正常运行时的电压；最大电压是指在一定条件下设备能够承受的最高电压。
最小电压并不是用来描述电压等级的标准参数。
二、填空题1. 在电力工程施工中，必须遵守的三大规程是__________、__________和__________。
答案：《电力安全工作规程》、《电气装置安装工程施工及验收规范》、《建筑电气工程施工质量验收规范》解析：这三大规程是电力工程施工中必须遵守的安全和技术规范，它们分别规定了施工过程中的安全要求、电气装置的安装标准以及建筑电气工程的质量验收标准。
2. 电力系统的保护装置主要分为__________保护和__________保护两大类。
答案：主动保护、被动保护解析：电力系统的保护装置按照作用原理可以分为主动保护和被动保护。
主动保护是指通过监测电力系统的工作状态，一旦发现异常立即采取措施切断故障部分的保护方式。
被动保护则是在故障发生后，通过熔断器、断路器等设备的自动动作来隔离故障的保护方式。
三、判断题1. 在任何情况下，电力系统中的电流都应该保持恒定不变。
（错）解析：电力系统中的电流会随着负荷的变化而变化，不可能保持恒定不变。
在实际运行中，系统会根据需求调整发电量和输电量，以保证电网的稳定供电。
2. 高压输电线路的维护工作可以在没有特殊防护措施的情况下进行。
《电力工程》2021年秋季学期在线作业（一）试卷总分:100 得分:100一、单选题(共10 道试题,共50 分)1.在配电设计中，通常采用（）的最大平均负荷作为按发热条件选择电器或导体的依据。
A.20minB.30minC.60minD.90min答案:B2.工厂总降压变电所的选位原则是（）。
A.靠近电源端B.靠近负荷端C.位于厂区中心D.尽量靠近负荷中心，同时亦要考虑电源进线方向答案:D3.若中断供电将在政治、经济上造成较大损失，如造成主要设备损坏、大量的产品报废、连续生产过程被打乱，需较长时间才能恢复的电力负荷是（）。
A.一级负荷B.二级负荷C.三级负荷D.四级负荷答案:B4.电流互感器的二次侧额定电流为（），使用时要注意二次侧不能出现（）。
A.50A，短路B.5A，开路C.5A，短路D.50A，开路答案:B5.中断供电将造成人身伤亡，政治、经济上造成重大损失，重大设备损失、重大产品报废、用重要原料生产的产品报废的电力负荷是（）。
A.一级负荷B.二级负荷C.三级负荷D.四级负荷答案:A6.在电力系统中通常衡量电能质量的两个基本参数是（）。
A.电压和频率B.电压和电流C.有功损耗与无功损耗D.平均负荷与可靠性答案:A7.电压互感器的二次侧额定电压为（），使用时要注意二次侧不能出现（）。
A.50V，短路B.100V，开C.100V，短路D.50V，开路答案:C8.具有总降压变电所的工厂供电系统的进线电压，厂区高压配电电压以及车间1000V以下的电压等级分别为（）。
A.35~220KV，6~10KV，220/380VB.10~35KV，3~6KV，220/380VC.35~220KV，3~6KV，380/660VD.110~220KV，10~35KV，220/380V答案:A9.在进行三相对称短路电流的计算时，引入了无穷大容量电力系统的概念，其前提条件是工厂总安装容量小于本系统总容量的（）。
A.1/20B.1/30C.1/40D.1/50答案:D10.电力线路发生短路时一般会产生危害效应有（）。
电力工程专业考试题库带答案第一部分：选择题1. 电流的单位是？- A. 瓦特（W）- B. 伏特（V）- C. 安培（A）- D. 奥姆（Ω）- 答案：C答案：C2. 以下哪个元器件是用来存储信号的？- A. 电阻- B. 电容- C. 电感- D. 二极管- 答案：B答案：B3. 以下哪个元器件用于放大信号？- A. 电阻- B. 电容- C. 电感- D. 晶体管- 答案：D答案：D4. 交流电的频率是指每秒钟变换方向的次数，它的单位是？- A. 欧姆（Ω）- B. 赫兹（Hz）- C. 安培（A）- D. 瓦特（W）- 答案：B答案：B5. 在电路中，电源的正极标记为“+”，负极标记为“-”。
这种表示方式称为？- A. 赫兹表示法- B. 欧姆表示法- C. 十进制表示法- D. 极性表示法- 答案：D答案：D第二部分：填空题6. 电压是指单位电荷所具有的__________。
- 答案：能量答案：能量7. 光伏发电是利用光电效应将太阳光转换成____________发电的一种方式。
- 答案：电能答案：电能8. 隔离变压器主要用于__________电压。
- 答案：变换答案：变换第三部分：简答题9. 请简要解释直流电和交流电的区别。
- 答案：直流电是电流方向恒定的电流，电压极性不变。
交流电是电流方向和电压极性周期性变化的电流。
答案：直流电是电流方向恒定的电流，电压极性不变。
交流电是电流方向和电压极性周期性变化的电流。
10. 请简要介绍短路和断路的概念。
- 答案：短路是指两个电路节点之间电阻接近于零，导致电流过大。
断路是指电路中有一个或多个部分打开，电流无法流动。
答案：短路是指两个电路节点之间电阻接近于零，导致电流过大。
断路是指电路中有一个或多个部分打开，电流无法流动。
以上是一些电力工程专业考试题目以及对应的答案，请根据需要参考。
如有任何问题，请随时向我提问。
电力工程专业考试试题库带答案一、选择题1. 在电力系统中，线路的额定容量一般是指（）。
A. 线路的额定电流B. 线路的额定电压C. 线路的额定功率D. 线路的额定阻抗答案：C2. 电力系统的短路电流是指（）。
A. 线路故障时电流的最大值B. 电力系统的额定电流C. 短路发生时长时间持续的电流D. 电力系统的最大负荷电流答案：A3. 发电机的励磁控制是指（）。
A. 调节发电机的有功输出B. 调节发电机的励磁电压C. 控制发电机的频率D. 控制发电机的无功输出答案：B二、填空题1. 电力系统主要由电源、输电线路、变电设备和（）等组成。
答案：配电设备2. 在电力系统中，由于导线本身的阻抗和电流通过时会有一定的损耗，因此会产生（）。
答案：线路电阻损耗和线路导纳损耗三、简答题1. 请简述三相交流发电机的工作原理。
答案：三相交流发电机由转子和定子组成。
转子通过机械能驱动转动，定子上的导线被转子的磁场穿过，产生感应电动势。
当外部负载接入后，感应电动势会驱动电流流过负载，实现电能转换。
同时，通过对转子的励磁控制，可以调节发电机的输出电压和频率。
2. 请简述电力系统中的短路故障对系统的影响。
答案：电力系统中的短路故障会导致电流突然升高，可能造成设备损坏、线路烧毁甚至引发火灾等安全问题。
此外，短路故障还会导致系统电压降低，影响正常供电。
因此，及时检测和处理短路故障对于保证电力系统的安全与稳定运行至关重要。
以上是电力工程专业考试试题库带答案的部分内容。
希望对你的学习有所帮助。
过电流保护的两相不完全星形连接，一般保护继电器都装在（）A.C两相上B.C两相上C.B两相上D.gtN上回答错误!正确答案：B90°接线功率方向继电器的内角取值为（）A.60°B.30°或45°C.90°D.70°回答错误!正确答案：B电流Ⅰ段保护的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越（）A.不可靠B.灵敏C.可靠D.不灵敏回答错误!正确答案：B槽形母线与多条矩形母线相比，其冷却条件好，集肤效应（）A.小B.大C.相同D.相近回答错误!正确答案：A关于联合电力系统，下述说法中错误的是（）A.联合电力系统可以更好地合理利用能源B.联合电力系统可以提高供电可靠性和电能质量C.在满足负荷要求的情况下，联合电力系统的装机容量可以减少D.联合电力系统不利于装设效率较高的大容量机组回答错误!正确答案：D对于双母线接线，双母线同时运行时，（）A.等同于单母线分段带旁路接线B.与单母线接线完全相同C.具有单母线带旁路接线的特点D.具有单母线分段接线的特点回答错误!正确答案：D分相中型配电装置与普通中型配电装置相比，主要区别是将母线隔离开关分为单相分开布置，每相的隔离开关直接布置在各自母线的（）A.上方B.下方C.右侧D.左侧回答错误!正确答案：B为保证发电厂厂用低压单个或成组电动机可靠启动，要求母线电压不低于额定电压的（）A.0.7B.0.5C.0.6D.0.8回答错误!正确答案：C下列变量中属于电能质量指标的是（）A.阻抗B.电流C.功率D.频率回答错误!正确答案：D对于一级负荷比例比较大的电力用户，应采用的电力系统接线方式为（）A.单电源双回路放射式B.双电源供电方式C.单回路放射式或单电源双回路放射式D.单回路放射式接线回答错误!正确答案：B在实用计算中，一般高压电路短路电流非周期分量发热等值时间取（）A.0.08sB.0.1sC.0.02sD.0.05s回答错误!正确答案：D提交下述电气设备中最大工作电流为其额定电流值的是（）A.发电机B.调相机C.电动机D.电力变压器回答错误!正确答案：D发电机正常运行时，机端三次谐波电压与中性点侧三次谐波电压相比（）A.大于B.小于C.大于或小于D.等于回答错误!正确答案：B提交110kV及以上的断路器、隔离开关、互感器的最大工作电压比其额定电压高（）A.0.05B.0.1C.0.15D.0.2回答错误!正确答案：B环境温度为+25℃时，铝导体短路时发热的允许温度为（）A.400℃B.330℃C.300℃D.200℃回答错误!正确答案：D短路电流中一定存在零序分量的短路类型是（）A.不对称短路B.相间短路C.接地短路D.三相短路回答错误!正确答案：C电力系统中的的故障属于对称故障的是（）A.单相接地B.三相短路C.两相短路接地D.两相短路回答错误!正确答案：B屋内配电装置和屋外配电装置是按（）A.电气设备尺寸的不同区分的B.电气设备安装场所的不同区分的C.电气设备型号的不同区分的D.电气设备安装方式的不同区分的回答错误!正确答案：B电介质在直流电压作用下，无周期性的极化，其损耗只有因（）A.极化而引起的损耗B.电感而引起的损耗C.电导而引起的损耗D.电容而引起的损耗回答错误!正确答案：C电力系统中PQ节点的数量（）A.少量的B.全都是C.必有且一般只设一个D.大量的回答错误!正确答案：D火电厂间有功负荷的经济分配原则是（）A.等网损微增率原则B.平均分配负荷C.等耗量微增率原则D.等面积原则回答错误!正确答案：C装有无功补偿装置，运行中可以维持电压恒定的变电所母线属于（）A.PV节点B.PQ节点C.不能确定D.平衡节点回答错误!正确答案：A近阴极效应对熄灭下列哪种电气设备的电弧特别有利?（）A.配电装置B.中压电器C.高压电器D.低压电器回答错误!正确答案：D热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它（）A.长期工作时的最高允许温度而造成损坏妨碍继续工作的性能B.长期工作时的最高允许温升而造成损坏妨碍继续工作的性能C.短路时的最高允许温升而造成损坏妨碍继续工作的性能D.短路时的最高允许温度而造成损坏妨碍继续工作的性能回答错误!正确答案：D为保证大型枢纽变电所所用电的供电可靠性，应装设的工作变压器和备用变压器台数分别为（）A.一台，一台B.两台，一台C.三台，两台D.两台，两台回答错误!正确答案：B架空输电线路采用分裂导线的目的是（）A.改善输电线路的电晕条件B.减小线路电阻C.减小线路电抗D.增大线路电纳回答错误!正确答案：C投切空载线路时会引起（）A.大气过电压B.外部过电压C.谐振过电压D.操作过电压回答错误!正确答案：D减小发电机组的原动机出力将使系统静态稳定性（）A.以上都不对B.提高C.不变D.降低回答错误!正确答案：B变压器并联运行时不必考虑（）A.联接组标号相同B.额定容量相同C.短路电压相等D.变比相等回答错误!正确答案：B限时电流速断保护的灵敏系数要求（）A.大于2B.大于0.85C.大于1.3~1.5D.大于1.2回答错误!正确答案：C下列选项中属于内部过电压的是（）A.感应雷过电压B.大气过电压C.反击雷过电压D.谐振过电压回答错误!正确答案：D变压器冷却系统有（）A.油自然循环强迫空气冷却系统和强迫油循环水冷却系统两种B.油自然循环冷却系统和强迫油循环冷却系统两种C.油自然循环冷却系统和强迫油循环水冷却系统两种D.油自然循环空气自然冷却系统和强迫油循环水冷却系统两种回答错误!正确答案：B下列选项中不会使电介质发生不可逆老化过程的是（）A.热过程B.机械损伤C.化学过程D.极化过程回答错误!正确答案：D110kv及以上电力系统中，架空输电线路全线架设避雷线的目的是（）A.减少线路雷击事故，提高供电可靠性B.减少雷击事故，提高输电线路的耐压水平C.减少雷击事故，降低输电线路对地电压D.减少雷击事故，提高电能质量回答错误!正确答案：A变压器的正序、负序和零序等值电路之间的关系是（）A.各不相同B.正序、零序相同C.正、负序相同D.相同回答错误!正确答案：C环形网络中自然功率的分布规律是（）A.与支路电纳成反比B.与支路电阻成反比C.与支路阻抗成反比D.与支路电导成反比回答错误!正确答案：C变压器瓦斯保护的主要元件是（）A.气体继电器B.电流继电器C.阻抗继电器D.电压继电器回答错误!正确答案：A低压厂用母线段的设置，应根据锅炉容量与其连接负荷类别的不同来确定。
电力工程基础试题及参考答案一一、填空题1．降压变压器高压侧的主分接头电压为220kv，若选择＋2×2.5%的分接头，则该分接头电压为231KV。
2．电力系统中性点有效接地方式指的是中性点直接接地。
3．输电线路的电气参数包括电抗、电导、电纳和电阻。
4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路额定电压的数值差。
5．电力系统的潮流分布一般是用各节点的电压和功率表示。
6．调整发电机组输出的有功功率用来调整电力系统运行的频率。
7．复合故障一般是指某一时刻在电力系统二个及以上地方发生故障。
8．减小输出电元件的电抗将提高系统的静态稳定性。
二、单项选择题11．同步发电机的转速和系统频率之间是否有严格的关系（②）①否②是③不一定④根据发电机的形式定12．三绕组变压器的结构、通常将高压绕组放在（③）①内层②中间层③外层④独立设置13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（③）①全补偿②欠补偿③过补偿④有时全补偿，有时欠补偿14．三相导线的几何均距越大，则导线的电抗（②）①越大②越小③不变④无法确定15．变压器的电导参数GT，主要决定于哪一个实验数据（①）①△PO ②△PK③UK%④IO%16.当功率的有名值为s＝P＋jQ时（功率因数角为 ）取基准功率为Sn，则有功功率的标么值为（③）①ϕcos S P n ⋅ ②ϕsin S P n ⋅ ③n S P ④n S cos P ϕ⋅17.环网中功率的自然分布是（ ④ ）①与电阻成正比分布 ②与电抗成正比分布③与阻抗成正比分布 ④与阻抗成反比分布18．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ② ）①负载率 ②网损率 ③供电率④厂用电率19．电力系统的频率主要决定于（ ① ）①有功功率的平衡 ②无功功率的平衡③电压质量 ④电流的大小20．关于顺调压电压调整方式的描述，错误的是（ ② ）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合21．通过改变变压器变比，实质上（③）①改变了电压损耗的数值②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布④增加了整个电力系统的无功功率容量22．三相短路时，非周期分量极小值，只能是在某种情况（①）①一相中出现②同时在两相中出现③三相均不出现④只有故障相出现其它相不出现三、简答题23．电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。
《电力工程基础》模拟试题（一）一、单项选择题（将各题正确答案的序号填入表格中。
每小题2分，共20分）1．二级负荷的供电方式是（）①一个电源供电②两个独立电源供电③双回路供电④无特殊要求2．三相短路时其最大瞬时冲击值发生在短路后的（）①0.01s ②0.1s ③0.02s ④0.2s3．中性点经消弧线圈接地的运行方式，一般采用（）方式。
①过补偿②欠补偿③全补偿④任意4．隔离开关的用途之一是（）。
①切断负荷电流②切断短路电流③拉合小电流回路④拉合大电流回路5．对于B相不装设电流互感器的两相电流差接线，以下哪种情况下的接线系数K？（）2w①三相短路②A、C两相短路③A、B 两相短路④正常运行6．下述哪种系统是小电流接地系统？（）①220kV电网②110kV电网③10kV电网④380/220V电网7．以下哪种不属于新能源发电？（）①潮汐发电②水力发电③太阳能发电④风力发电8．供电系统短路故障中，短路后危害最严重的是( )。
①三相短路②两相短路③单相接地短路④两相接地短路9．有一低压配电系统，该系统的电源中性点直接接地，通常不引出中性线（N线），属三相三线制系统，电气设备的外露导电部分经各自的保护线（PE线）分别直接接地，则该系统属于（）。
①TN―C系统②IT系统③TN―S系统④TT系统10．进行短路电流计算时，35kV系统的基准电压应选用下列哪种电压?( )①35kV ②38.5kV ③37 kV ④36.75kV二、判断题（对的在表格中打“√”，错的在括号中打“×”，每小题2分，共20分）1．在工作时，电压互感器的二次侧绝对不允许短路，电流互感器的二次侧绝对不允许开路。
2．供电系统短路故障中，短路后危害最严重的是三相短路。
3．在电力系统中，由于架空线路的故障大多数是暂时性的，为了提高供电的可靠性，常在线路上装设备用电源自动投入装置。
4．发电厂和变电所对直击雷的防护主要是靠装在母线上的阀型避雷器。
电力系统工程基础模拟试卷及答案《电力系统工程基础》模拟试卷1一、填空题(本大题共10空,每空1.5分,共15分)1、应用计算曲线确定任意时刻短路电流周期分量有效值的方法称为__________。
2、无功补偿设备:如_________,_________,_________。
3、我国电力网目前所采用的中性点接地方式主要有4种: , ,和经小电阻接地等。
4、对一次设备进行控制、保护、测量、监察、信号、操作、同期等的回路属于回路。
5、采用母线可以实现不停电检修出线断路器。
6、我国技术标准规定, 电力系统额定频率为 Hz。
二、单项选择题(本大题共5小题,每小题2分,共10分)7、三相系统的一相零序等值网络中,中性点接地阻抗值须乘以( )A.一倍B.二倍C.三倍D. 四倍8、( )将一次回路的高电压变为的二次?的低电压。
A. 电流互感器(TA)B.感应电动机C. SF6断路器D.电压互感器(TV)9、变压器的电纳BT是由( )计算得到的A.短路损耗△PskB.短路电压百分值Uk(%)C.空载损耗△P0D.空载电流百分值I0%10、采用正序等效定则进行电力系统不对称故障计算时,若发生的故障是两相短路接地,则附加电抗应为 A. X0∑ B. X2∑//X0∑;C. X2∑ +X0∑;D. X2∑;11、根据对称分量法,a、b、c三相负序电流分量相位是 A. a 相超前b相120B. c相滞后b相120C.b相超前a相120D.相位相同三、判断题,对的打√,错的打×(本大题共10小题,每小题1.5分,共15分)12、频率的“一次调整”由发电机组上装设的调速器承担。
()13、输电线路等值电路中两端对地电纳的无功功率损耗呈电感性()14、正常工作时不带电而在绝缘损坏时可能带电的金属部分接地,称为保护接地。
()15、无限大功率电源供电的系统发生三相短路时,短路电流中不含非周期分量,所以冲击系数取1。
()16、中性点不接地系统发生单相接地故障时,其它两相对地电压保持不变。

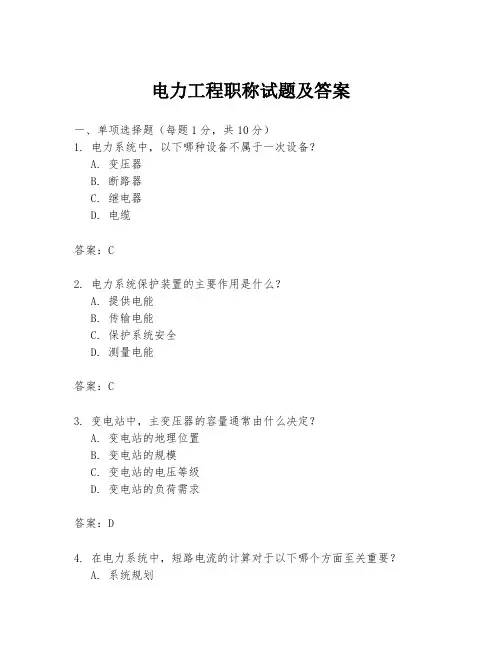

电力工程职称试题及答案一、单项选择题（每题1分，共10分）1. 电力系统中，以下哪种设备不属于一次设备？A. 变压器B. 断路器C. 继电器D. 电缆答案：C2. 电力系统保护装置的主要作用是什么？A. 提供电能B. 传输电能C. 保护系统安全D. 测量电能答案：C3. 变电站中，主变压器的容量通常由什么决定？A. 变电站的地理位置B. 变电站的规模C. 变电站的电压等级D. 变电站的负荷需求答案：D4. 在电力系统中，短路电流的计算对于以下哪个方面至关重要？A. 系统规划B. 设备选型C. 运行维护D. 所有选项答案：D5. 电力系统中，无功功率的主要作用是什么？A. 维持电压稳定B. 传输电能C. 转换电能D. 测量电能答案：A6. 电力系统中，以下哪种设备主要用于改善电能质量？A. 变压器B. 断路器C. 滤波器D. 继电器答案：C7. 电力系统中，同步发电机的同步转速与什么有关？A. 发电机的容量B. 发电机的效率C. 发电机的频率D. 发电机的电压答案：C8. 电力系统中，以下哪种故障属于瞬时故障？A. 短路B. 断线C. 接地D. 过载答案：B9. 在电力系统中，以下哪种设备可以用于限制短路电流？A. 变压器B. 断路器C. 限流器D. 继电器答案：C10. 电力系统中，以下哪种操作可以减少输电线路的损耗？A. 增加线路长度B. 增加线路截面积C. 减少线路电阻D. 增加线路电压答案：B二、多项选择题（每题2分，共10分）11. 电力系统中，以下哪些因素会影响输电线路的电压降？A. 线路长度B. 线路电阻C. 线路电流D. 线路截面积答案：A, B, C12. 电力系统中，以下哪些设备属于二次设备？A. 保护继电器B. 测量仪表C. 断路器D. 控制装置答案：A, B, D13. 电力系统中，以下哪些因素会影响电力系统的稳定性？A. 发电机的容量B. 系统的负荷C. 系统的接线方式D. 系统的无功功率答案：B, C, D14. 电力系统中，以下哪些措施可以提高系统的供电可靠性？A. 增加备用设备B. 优化电网结构C. 采用先进的保护技术D. 增加输电线路答案：A, B, C15. 电力系统中，以下哪些因素会影响电力系统的经济性？A. 设备的初始投资B. 设备的运行维护成本C. 系统的损耗D. 系统的规模答案：A, B, C三、判断题（每题1分，共10分）16. 电力系统中的一次设备主要负责电能的传输和分配。
《电力工程》模拟试卷及答案一．填空题（本大题共20小题，每题1分，共20分）1．发电成本低、污染小，但受自然条件影响较大的是_____________发电厂。
2．全所停电将导致系统解列，甚至出现全系统崩溃的灾难局面的是变电所。
3．没有灭弧装置，用来在切断电路时建立明显可见的空气绝缘间隙的设备是。
4．桥式接线适用于线路较长，变压器不需要经常切换的场合。
5．为使任何一条进、出线断路器检修时该线路不停电，可采用带母线的接线方式。
6．在超高压、大容量的配电装置中，由于对供电可靠性要求很高，宜采用接线。
7．凝汽式火电厂的厂用电率一般为。
8．在事故情况下失去工作电源时，保证给厂用电供电的电源为。
9．为了保证厂用电系统的供电可靠性和经济性，高压厂用母线均应采用的接线原则。
10．配电装置按电气设备装设地点不同，可分为。
11．配电装置间为保证人身和设备的安全所必须的最小电气距离称为。
12．行波从经过，其最大陡度只与传输线路的前一段波阻抗有关，而与后段无关。
13．变压器绕组之间、绕组对地的绝缘称为。
14．变压器绕组的波振荡过程中，最大电位梯度都将出现在，纵向绝缘应加强。
15．主要用于对直击雷的保护。
16．使产生冲击接地电阻大于工频接地电阻的为效应。
17．冲击闪络转变为稳定工频电弧的概率称为。
18．三绕组变压器的防雷一般采用在侧任一相绕组出线端加装一台阀式避雷器。
19．当主保护拒动时，就近实现后备作用的保护为保护。
20．电流保护的返回系数应该 1。
二．判断改错题（本大题共10小题，每题2分，共20分）判断下列命题正误，正确的打“√”；错误的打“×”，并改正。
1．电力网的作用是输送电能，所以只包括各种电压等级的输配电线路。
2．电压等级的选择与输送功率和输送距离有关，当输送功率和输送距离大时，应选择高电压等级。
3．中性点不接地系统在发生单相接地故障时，虽然相电压要发生变化，但线电压的相位和大小不发生变化，所以可以继续运行。
4．线路停电的操作顺序是：先拉开母线隔离开关，再拉开线路隔离开关，最后断开断路器。
5．倒闸操作过程中，应使操作人员行走路径最短。
6．对厂用Ⅰ类负荷的供电方式是应由两个独立电源供电，一个电源消失后，另一个电源要立即自动投入。
7．习惯上把雷击于低接地阻抗时流过该物体的电流定义为雷电流，它通常是不可测的。
8．导线周围空间在单位时间内获得的磁场能量和电场能量不一定总是相等。
9．避雷针和避雷线的保护范围是指在该范围内物体绝对不可能遭受雷击的空间区域。
10．避雷器的灭弧电压应高于工作母线上可能出现的最高工频电压，其值越高保护性能越好。
三．简答题（本大题共5小题，每题6分，共30分）1．根据对电容电流补偿程度的不同，消弧线圈可以有哪几种补偿方式？通常采用哪种方式？为什么？2．在中小型地区电厂的电气主接线中，常设有发电机电压级母线，为了限制短路电流，可以采用哪两种措施？3．简述分布参数线路的波阻抗与集中参数电路的电阻的区别。
4．简述输电线路遭受绕击和反击的定义，以及各自的防止方法。
5．简述切除空载线路过电压的产生原因、过电压幅值和限制措施。
四．计算题（本大题共2小题，每题10分，共20分）1．一幅值U0 = 1000kV的无限长直角波从一条波阻抗Z1 = 500Ω的架空线路经一串联电阻R = 550Ω与一根波阻抗Z2 = 50Ω的电缆线路相连，如下图所示。
试求：（1）根据彼得逊法则画出等值电路；（2）节点A、B上的电压；（3）流入电缆的电压折射波与电流折射波；（4）节点A处的电压反射波与电流反射波；（5）串联电阻上流过的电流和消耗的功率。
2．如图网络，试计算保护1电流速断保护的动作电流，动作时限及保护范围。
已知：可靠系数为1.2，线路每公里阻抗为0.4Ω。
五．分析题（本大题共1小题，每题10分，共10分）1．画出两个电源、四条引出线的双母线接线的电气主接线图（5分）；假设原运行状态为双母线同时运行，线路L1、L3、电源1接在Ⅰ组母线上，L2、L4、电源2接在Ⅱ组母线上。
检修线路L1的断路器时，为避免线路L1长期停电，欲采取接跨条的措施，请写出检修1QF1（线路L1的断路器）的操作步骤（5分）。
答案一．填空题（本大题共20小题，每题1分，共20分）1．水力2．枢纽3．隔离开关4．内桥5．旁路6．一台半断路器（或3/2）7．5％～8％8．事故保安电源9．按炉分段10．屋内配电装置和屋外配电装置11．安全净距12．电容旁13．主绝缘14．变压器首端15．避雷针（线）16．电感17．建弧率18．低压侧19．近后备保护20．小于二．判断改错题（本大题共10小题，每题2分，共20分）判断下列命题正误，正确的打“√”；错误的打“×”，并改正。
1．×。
电力网的作用是输送和分配电能，所以包括各种电压等级的输配电线路和变电所。
2．√3．√4．×线路停电的操作顺序是：先断开断路器，再拉开线路隔离开关，最后拉开母线隔离开关。
5．√6．√7．×习惯上把雷击于低接地阻抗时流过该物体的电流定义为雷电流，它通常是可测的。
8．×导线周围空间在单位时间内获得的磁场能量和电场能量总是相等的。
9．×避雷针和避雷线的保护范围是指在该范围内物体遭受雷击的可能性小于0.1%的空间区域。
10．√三．简答题（本大题共5小题，每题6分，共30分）1．消弧线圈有完全补偿、欠补偿和过补偿三种补偿方式（2分）。
常用过补偿（1分）。
因为完全补偿会产生串联谐振，导致消弧线圈或电容两端出现危险的过电压，所以不采用（1分）；而欠补偿，在电网切除部分运行线路时，会导致电容减小，导致串联谐振的发生，所以也不采用（1分）；过补偿能避开谐振点，所以采用。
（1分）2．为限制发电机电压级的短路电流，可以采用在发电机电压母线间串联电抗器（3分），也可以只将部分发电机接入母线，其余采用单元接线接入更高电压级（3分）。
3．分布参数的波阻抗于集中参数的电阻虽然有相同的量纲，但在物理意义上有本质的不同：①波阻抗从电源吸收的功率和能量以电磁波的形式沿导线向前传播，能量以电磁能的形式储存在导线周围介质中，并没有被消耗掉。
而电阻从电源吸收的功率和能量则均转化成热能被消耗掉了。
（1.5分）②为区别不同方向的行波，波阻抗Z前面有正、负符号。
（1.5分）③如果导线上既有前行波、又有反行波时，导线上电压和电流的比值并不等于波阻抗；而电阻的阻值就等于电压和电流的比值。
（1.5分）④波阻抗Z 的数值只与导线单位长度的电感和电容L 0、C 0有关，与线路长度无关。
而一条线路的电阻是与线路长度成正比的。
（1.5分）4. 反击：是指雷击中杆塔塔顶时，巨大的雷电流流过杆塔电感和接地电阻，产生很高的塔顶电位，从而造成杆塔与导线之间的绝缘子串发生击穿闪络，这种现象称为输电线路的“反击”。
（2分）绕击：是指雷绕过避雷线直接击中导线，使导线电位很快上升，从而造成导线与杆塔之间的绝缘子串发生击穿闪络。
（2分）防止绕击措施主要有：减小线路保护角，采用线路避雷器等；(1分)防止反击措施主要有：减小接地电阻，提高耦合系数，如采用耦合地线，增加绝缘子片数，采用线路避雷器等。
（1分）5.切除空载线路过电压的产生原因：分闸时电源侧电压与导线电压不同所引起的电磁振荡，使开关电弧重燃，电弧的多次重燃是切除空载线路时产生高幅值过电压的根本原因。
（2分） 一般过电压幅值可达到3倍相电压。
（2分）限制措施：采用灭弧能力强性能好的断路器；在断路器中加装并联分闸电阻；采用专门的磁吹避雷器来保护。
（2分）四．计算题（本大题共2小题，每题10分，共20分）1．解： 电压入射波根据彼德逊法则，可以画出其等值电路如右图所示。
（2分）节点B 上的电压为 （2分）节点A 上的电压为 （2分）（1）进入电缆的电压折射波与电流折射波为（1分）（2）架空线路上的电压反射波与电流反射波的幅值为 （1分）（3）串联电阻上流过的电流和消耗的功率 （2分）2. 解： kVU U q 100001==kV Z Z R Z U U qB 91.9050505505001000222211=⨯++⨯=⨯++=kV Z R Z R Z U U qA 91.1090)50550(5055050010002)(22211=+⨯++⨯=+⨯++=kV U U B q 91.902==kA Z U I qq 82.15091.90222===kV U U U q A f 91.90100091.109011=-=-=kA Z U I f f 18.050091.90111-=-=-=kA R U U I B A R 82.155091.9091.1090=-=-=MWR U U P B A R 18.1818550)91.9091.1090()(22=-=-=KA84.1 604.0123115/.Z Z E I AB 1min s s max B K =⨯+=+=⋅⋅⋅ （2分）KA 21.284.12.1I K I max B K Irel I 1act =⨯=⋅=⋅⋅⋅ （2分）km 95.19)/Z Z I E 23(1max s I 1act s min =∙=⋅⋅－ι （2分） %15%25.33%min >=ι （2分） ''0t II = （2分）五．分析题（本大题共1小题，每题10分，共10分）（5分）操作步骤如下：①拉开断路器1QF1及其两则的隔离开关1QS2和1QS1I ；将停电的断路器1QF1两端接线拆开，用“跨条”将1QF1短接使1QF1与引出线断开；（2分）②合上母联断路器两侧的隔离开关，然后再合上母联断路器；（1分）③按照倒母线的操作步骤将连接在Ⅰ组母线上的电源和其它引出线转移到Ⅱ组母线上（即a.依次闭合线路3、电源1与Ⅱ组母线联接的母线隔离开关；b.依次拉开线路3、电源1与Ⅰ组母线联接的母线隔离开关）；（也可以从II 组母线转移到I 组母线）（1分）④断开母联断路器，以及两侧隔离开关。
（0.5分）⑤合上1QS1I ，1QS2，以及母联两侧隔离开关，最后合上母联断路器。
这时工作电流由Ⅱ组母线经母联断路器送到Ⅰ组母线，再由Ⅰ组母线送到线路L 1上，实现了利用母联断路替代引出线断路器1QF 工作。
（0.5分）。
