POI合路器技术规范标准书
- 格式:doc
- 大小:176.02 KB
- 文档页数:32

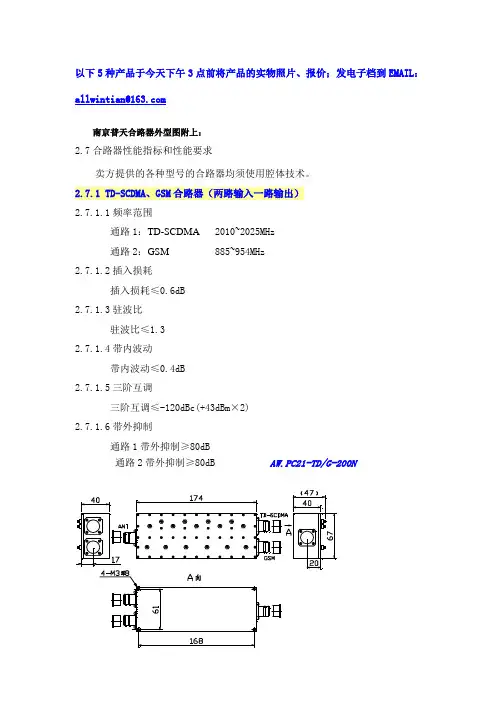

以下5种产品于今天下午3点前将产品的实物照片、报价;发电子档到EMAIL:allwintian@南京普天合路器外型图附上:2.7合路器性能指标和性能要求卖方提供的各种型号的合路器均须使用腔体技术。
2.7.1 TD-SCDMA、GSM合路器(两路输入一路输出)2.7.1.1频率范围通路1:TD-SCDMA2010~2025MHz通路2:GSM885~954MHz2.7.1.2插入损耗插入损耗≤0.6dB2.7.1.3驻波比驻波比≤1.32.7.1.4带内波动带内波动≤0.4dB2.7.1.5三阶互调三阶互调≤-120dBc(+43dBm×2)2.7.1.6带外抑制通路1带外抑制≥80dB通路2带外抑制≥80dB AW.PC21-TD/G-200N2.7.2 TD-SCDMA、DCS合路器(两路输入一路输出)2.7.2.1频率范围通路1:TD-SCDMA2010~2025MHz通路2:DCS1710~1825MHz2.7.2.2插入损耗插入损耗≤0.6dB2.7.2.3驻波比驻波比≤1.32.7.2.4带内波动带内波动≤0.4dB2.7.2.5三阶互调三阶互调≤-120dBc(+43dBm×2)2.7.2.6带外抑制通路1带外抑制≥80dB通路2带外抑制≥80dBAW.PC21-TD/D-200N2.7.3.1频率范围通路1:TD-SCDMA2010~2025MHz通路2:GSM+DCS885~954、1710~1825MHz 2.7.3.2插入损耗插入损耗≤0.6dB2.7.3.3驻波比驻波比≤1.32.7.3.4带内波动带内波动≤0.4dB2.7.3.5三阶互调三阶互调≤-120dBc(+43dBm×2)2.7.3.6带外抑制通路1带外抑制≥80dBAW.PC21-TD/G&D-200N通路2带外抑制≥80dB2.7.4.1频率范围通路1:TD-SCDMA2010~2025MHz通路2:GSM885~954MHz通路3:DCS 1710~1825 MHz 2.7.4.2插入损耗插入损耗≤0.6dB2.7.4.3驻波比驻波比≤1.32.7.4.4带内波动带内波动≤0.4dB2.7.4.5三阶互调三阶互调≤-120dBc(+43dBm×2)2.7.4.6带外抑制通路1带外抑制≥80dB通路2带外抑制≥80dB通路3带外抑制≥80dBAW.PC31-TD/G/D-200N2.7.5 TD-SCDMA+GSM+DCS、WLAN合路器(两路输入一路输出)2.7.5.1频率范围通路1:TD-SCDMA+GSM+DCS: 2010~2025、885~954、1710~1825MHz 通路2:WLAN:2400~2483.5MHz2.7.5.2插入损耗通路1:插入损耗≤0.4dB通路2:插入损耗≤0.6dB2.7.5.3驻波比驻波比≤1.32.7.5.4带内波动通路1:带内波动≤0.2dB通路2:带内波动≤0.3dB2.7.5.5三阶互调三阶互调≤-120dBc(+43dBm×2)2.7.5.6带外抑制通路1带外抑制≥80dB通路2带外抑制≥80dB AW.PC21-TD&G&D/W-200N2.7.6指标测试方法2.7.6.1 插入损耗和带内波动的测试1)按照图16连接测试系统;图1.测试配置图2)设置网络分析仪的频段为测试端口的工作频段,显示参数为S21;3)读取曲线上的最大功率值和最小功率值;4)最小功率值的绝对值与最大功率值的绝对值差值即为合路器的带内波动;5)最小功率值的绝对值为测试端口通路的插损。
OPGW光缆技术规范书1. 一般说明:本技术规范书规定了对OPGW技术上的规范和说明。
内容包括光纤、OPGW及其配套金具、进场光缆的技术要求以及设计联络会、培训、技术文件、试验验收等其它必需服务项目。
供方所提供的所有设备是标准的,在技术上是先进成熟的,所有的元器件材料是崭新的。
供方在提供同类型OPGW光缆及型式和例行试验报告和防振方案的同时,在产品出厂的时候将提供产品出厂试验报告。
2. 工作范围:供方职责:承担OPGW、接线盒和金具附件成套产品的设计、制造、试验、包装运输和全部质量保证;提供完整的OPGW、接线盒和金具附件成套产品的技术说明书及图纸资料;提供OPGW、接线盒和金具附件成套产品的型式试验报告和出厂例行试验报告;参加设计联络会议,与买方共同确认工厂检验项目;提供OPGW现场放线施工技术督导服务、负责光纤接续及接头盒施工安装和光缆通道测试以及投产后的相关技术服务;提供详细的生产计划和交货进度表供需方参考。
买方职责:负责提供OPGW线路工程资料;负责确认由供方提供的OPGW、接线盒和金具附件成套产品的图纸资料;参加设计联络会议,与供方共同确认工厂检验项目,参加OPGW的工厂检验;3. 对设计图纸、说明书和试验报告的要求3.1设计文件和图纸的认可交付供方在合同生效后2周内提交相关图纸供买方确认,确认图纸包括光纤技术参数和光缆以及相关金具图纸等内容。
买方有权对对相关图纸提出异议和修改。
供方在收到买方确认的技术资料和图纸后2周内提供技术资料和图纸的最终版,并提供AUTOCAD 14版的电子文档。
供方保证最终交货的产品与最后确认的技术文件等图纸一致,以方便买方可以按照最终版本的资料对产品进行维护。
3.2供方需按照要求提供下列图纸:OPGW结构图金具图纸及组装图施工说明书其它相关的图纸资料4.引用标准:1)ISO-国际标准化组织标准2)DL-832中华人民共和国电力行业标准3)GB/T 7424 – 87 通信光缆的一般要求( ITU–T G.652)4)GB/T 7425 – 87 光缆的机械性能试验方法( IEC 794–1,1984 )5)IEC104, DIN48200-T6 铝合金线(AA线)国际标准6)ASTM-美国材料与试验协会标准7)IEC1232, DIN48200-T8 铝包钢线(AS线)国际标准8)IEEE 1138, 1994 电力线路的光纤复合架空地线(OPGW)的IEEE标准6.现场检验货物到达现场后,在安装前买方应通过书面通知卖方到现场当面检查,若发现OPGW及其附件质量、数量、规格与合同规定不符,卖方应及时进行免费进行维修或更换,否则买方可按照合同进行索赔。
网吧路由器技术规范书目录二、总体要求 (3)三、网吧路由器技术要求 (3)3.1总则 (3)3.2环境要求 (4)3.3外观要求 (4)3.4电源要求 (4)3.5功能要求 (4)3.5.1访问控制功能.......................................................... 错误!未定义书签。
3.5.2流量限速.................................................................. 错误!未定义书签。
3.5.3MAC克隆功能........................................................... 错误!未定义书签。
3.5.4网络地址转换功能.................................................. 错误!未定义书签。
3.5.5QoS功能................................................................... 错误!未定义书签。
3.5.6WAN口功能............................................................... 错误!未定义书签。
3.5.7路由协议.................................................................. 错误!未定义书签。
3.5.8端口镜像.................................................................. 错误!未定义书签。
3.5.9VLAN功能................................................................. 错误!未定义书签。
一、室分项目总体建设方式本期室分工程方案采用4G、5G无源分布系统覆盖,覆盖区域含各楼宇平层、地下停车场、停车出入口、电梯井道、电梯厅等全区域。
走廊等公共区域需预留桥架供室内分布系统综合布线,建筑内需预留室分总机房、弱电间和管廊等资源。
1.1、室内分布系统性能指标1.1.1、驻波比(1)从基站信号引出处测试,前端未接任何有源器件或放大器,其驻波比要求小于1.3。
若中间有放大器或有源器件,在放大器输入端处加一负载或天线,所有有源器件应改为负载或天线再进行驻波比测试。
(2)从管井主干电缆与分支电缆连接处测至天线端的驻波比,应小于1.3。
(3)从放大器输出端测试至末端的驻波比,前端未接任何放大器或有源器件,其驻波比要求小于1.3。
(4)对于双波段或多波段器件及天线,其驻波比指标可增大至 1.8,但测试频率范围应相应调整。
注:在室内安装有金属天花等特殊情况下,以上驻波比指标可视实际情况适当放宽。
1.1.2、噪声电平从基站接收端位置测试上行噪声电平,要求噪声电平均小于-118dBm。
1.1.3、天线口输出功率同一类型的分布天线口输出功率基本一致,功率差异值不大于6dB,天线口输出功率符合环评要求,最高不超过15dBm。
天线口实际输出功率与设计值偏差不大于3dB。
1.1.4、双路功率平衡按楼层抽测组成MIMO天线阵的两个单极化天线的天线口功率,要求功率差异值不大于3dB。
1.1.5、室分小区干扰隔离要求天馈系统反射式互调直接影响基站小区上行干扰情况,反射式互调由天馈系统中的跳线、馈线连接器、馈线及天线中最差组件决定。
指标要求:1、POI多系统接入平台、单个无源器件如天线、耦合器、合路器等3阶互调值应符合设计要求。
2、各通信系统间隔离度要求如下:1.2、各系统性能指标1.2.1、无线覆盖边缘场强1.2.2、接通率在无线覆盖区内95%的位置,99%的时间移动台可接入网络;1.2.3、无线信道呼损语音业务呼损不大于2%,数据业务呼损不大于5%;1.2.4、数据业务速率要求以下速率为优化参考数值。
POI维护手册目 录1POI设备可维护性 (26)2设备维护与故障处理 (26)2.1驻波比偏离 (26)2.2信号相互干扰 (26)2.3输出功率不平衡 (27)2.4损耗过大 (27)2.5无法本地检测 (28)2.6无法与网管通信 (28)POI维护手册简 言本章对本地铁线民用无线通信系统内POI设备的常见问题和维护等作了详细介绍。
本系统内设备设计严谨,使用安全,性能可靠。
但如所有的电气设备一样,操作人员需要采取一定的必要措施以避免造成人身伤害及设备损坏。
1POI设备可维护性POI设备采用模块化设计,方便日后维修和替换。
所有批量生产的设备、零部件、元器件都是标准产品,相同规格的卡、盘和相同规格的设备均可互换2设备维护与故障处理每POI设备出厂前都经过了严格的质量检测,无论从性能指标还是结构外观均完全符合客户需求。
但在使用地出现指标异常的情况偶尔也会发生,如驻波比升高,隔离度降低等情况,主要都是由于设备在长时间运输过程中受到强烈振动所致。
监控方面也会出现检测不到信号状态,或无法与网管平台正常通信的状况,这些都是在使用现场出可能出现的问题。
对于以上所述问题我们有针对性的解决办法。
2.1 驻波比偏离驻波比偏高的主要表现为通话信号质量下降,掉话率上升。
问题为发生原因为:1、链接电缆松动2、模块接头损坏3、合路器调谐螺钉松动解决方案为:1、开机检查电缆是否松动,严重时可能会断裂(遇强烈振动所致),重新紧固或更换相同型号电缆。
2、若电缆链接正常,可检测模块接头是否损坏,主要表现为当晃动模块接头时整机指标会跟随性变化。
如遇到此问题,需要更换同型号模块。
3、若模块链接方面正常,检查合路器调谐螺钉是否松动,必然是合路器在长时间强烈振动后发生指标偏离,需要进行调试,无需更换器件。
4、目前国人POI只有以上3种情况导致驻波比偏高。
2.2 信号相互干扰信号相互干扰有3种原因1、同种制式信号隔离度降低2、不同制式信号隔离度降低(也称带外抑制降低)3、三阶互调抑制度低解决方案1、同种制式信号之间不干扰的前提是隔离度>23dB,北京移动要求>40dB。
5G无源室分产品及应用原则中国铁塔无源室内分布系统系列产品标准3.0版本已经编制完成并发布,其中包含POI、无源器件、天线、馈线及配件、漏泄电缆及配件、增强型连接器等全系列5G无源室分产品标准,支持800-3700MHz,2G/3G/4G/5G各系统均可引入,供无源室分系统部署使用,相关标准全景图如下:图15G无源室分产品标准全景图1.1 5G POI设备1.1.1 设备类型(1)标准化产品中国铁塔已制定12频普通型、12频透传型、3频型、2.6GHz扩展型4款标准化POI 产品,详见Q/ZTT 3001-2019《无源分布系统多系统接入平台(POI)技术要求(V3.0)》。
表1POI设备类型序号产品类型产品规格应用场景1 12频普通POI 支持三家运营商2/3/4/5G共享新建楼宇室分或隧道室分项目2 12频透传POI 支持三家运营商2/3/4/5G共享,800/900MHz透传隧道室分,节省低频段信源数量3 3频POI 支持三家运营商5G系统共享已有4G覆盖的存量室分4 2.6GHz扩展POI 支持移动5G接入存量室分存量室分馈入移动5G系统1.1.2 设备应用(1)标准12频普通POI可满足三家运营商2G/3G/4G/5G共享需求,其中移动2.6GHz端口可支持中国移动4G和5G NR160MHz全带宽,电信/电信联通1.8GHz端口、电信/电信联通2.1GHz端口、电信/联通3.5GHz端口均支持电信、联通两家运营商在1.8GHz、2.1GHz、3.5GHz频段内做设备共享接入使用。
(2)12频透传型POI用于地铁、高铁隧道漏缆覆盖场景,解决高低频信源覆盖距离差异问题,800MHz、900MHz信号以透传方式通过该POI,以此为运营商减少800MHz、900MHz的低频信源数量,有效节约主设备投资。
(3)3频POI可用于5G改造场景,当站点已部署2G/3G/4G室分系统,需叠加一套新的5G无源分布系统时,该POI可用于三家运营商5G信源设备的合路使用。
可修改欢迎下载件5 技术规范书中国电信2011年光分路器集中采购技术规范书日期:二〇一一年九月可修改欢迎下载目录目录 (I)1 概述 (1)2 光分路器在ODN中的位置 (1)3 光分路器产品分类 (1)4 光分路器封装结构 (2)4.1 光分路器封装要求 (2)4.2 光分路器插头及适配器要求 (15)4.3 光分路器引出尾纤要求 (15)5 光分路器工作环境及使用寿命要求 (15)5.1 工作温度 (15)5.2 储藏温度 (15)5.3 工作气压 (15)5.4 工作湿度 (15)5.5 使用寿命 (15)6 光分路器材料要求 (15)7 光分路器功能及性能要求 (16)7.1 工作波长要求 (16)7.2 光学性能要求 (16)7.3 环境性能要求 (18)7.4 机械性能要求 (19)7.5 环境寿命要求 (20)7.6 裸器件高压高温高湿试验性能要求 (21)7.7 高功率传输性能要求 (21)8 标识、包装、运输和贮存要求 (22)8.1 标识 (22)8.2 包装 (23)8.3 运输 (23)8.4 贮存 (23)1 概述本规范为中国电信集团公司(以下简称“中国电信”)用于PON网络的无源光分路器设备(以下简称“光分路器”)集中采购招标的技术规范书。
无源光分路器是PON网络中ODN网络的关键器件。
本次招标只针对基于PLC(平面光波导)技术的无源光分路器设备。
中国电信在任何时候保留和拥有对本规范书的解释权和修改权。
本规范书只是针对中国电信近期宽带接入网建设的要求,中国电信有权在签定合同前,根据需要修改和补充本规范书,修改补充后的最终规范书将作为合同的附件。
未经中国电信书面许可,投标方不得以任何形式向第三方透露本规范书内容。
在本规范书中,对各条目的要求有下列表达方式:“必须”、“应”:表示现阶段网络建设的基本需要,该条目必须实现;“建议”:表示将来网络、设备和技术发展的目标,一般情况下希望该条目实现,但在某些特定情况下可以忽略该条目;“可以”:表示该条目属于可选。
OPGW光缆技术规范书OPGW光缆技术规范1。
概述:本技术规范规定了OPGW的技术规范和说明内容包括光纤、OPGW 及其配套配件、进线光缆的技术要求,以及设计联络会、培训、技术文件、测试和验收等其他必要的服务项目。
供应商提供的所有设备都是标准的、技术先进的和成熟的,所有部件和材料都是全新的。
供应商应提供相同型号的OPGW光缆、型号和常规测试报告及防振方案,并在产品出厂时提供产品出厂测试报告。
2。
工作范围:供应商职责:承担OPGW成套设备、接线盒和配件附件的设计、制造、测试、包装和运输以及所有质量保证;提供完整的OPGW技术规范和图纸、接线盒和配件附件。
提供成套OPGW、接线盒和配件附件的型式试验报告和工厂常规试验报告;参加设计联络会议,并与买方确认工厂检验项目。
提供OPGW现场放线施工技术监督服务,负责光纤接续盒和接续盒的施工和安装,光纤电缆通道的测试以及生产后的相关技术服务;为供应商和需求方提供了详细的生产计划和交货时间表买方责任: 负责提供OPGW线路工程数据;负责确认供应商提供的OPGW、接线盒和配件附件的图纸和数据。
参与设计联络会议,与供应商确认工厂检验项目,并参与OPGW工厂检验;3。
设计图纸、规范和试验报告的要求3.1设计文件和交付的图纸的批准供应商应在合同生效后两周内提交相关图纸供买方确认,并确认图纸包括光纤技术参数、光缆和相关硬件图纸等。
买方有权对相关图纸提出异议和修改。
供应商应在收到买方确认的技术数据和图纸后2周内提供技术数据和图纸的最终版本,并提供AutoCAD版本14的电子文件。
供应商保证最终交付的产品与最终确认的技术文件和其他图纸一致,以便买方根据最终版本的数据维护产品。
3.2供应商应按要求提供以下图纸:OPGW结构图、五金图和装配图施工说明其他相关图纸资料4。
参考标准:1)国际标准化组织标准2)中华人民共和国DL-832电力工业标准3)GB/T 7424-87通信光缆通用要求(ITU-T g652)4)GB/T 7425-87光缆机械性能测试方法(IEC 794-1,1984) 5。
POI合路器技术要求中国铁塔股份有限公司山西省分公司1项目概述本项目采购产品清单详见下表,各器件数量为预估量,实际以订单为准。
预估采购数量:1.1电气性能指标要求POI电气性能指标要求应满足表1.1-1、表1.1-2、表1.1-3、表1.1-4、表1.1-5、表1.1-6、表1.1-7要求:表1.1-1 6频POI电气性能指标要求表1.1-2 8频POI电气性能指标要求表1.1-3 9频POI电气性能指标要求表1.1-4 12频POI电气性能指标要求表1.1-5 4频POI(移动+联通)电气性能指标要求表1.1-6 4频POI(移动+电信)电气性能指标要求表1.1-7 4频POI(电信+联通)电气性能指标要求2端口要求2.1信源端端口要求POI信源端端口要求能覆盖输入系统的上下行频段,应满足表2.1-1、表2.1-2、表2.1-3、表2.1-4、表2.1-5、表2.1-6、表2.1-7要求:表2.1-1 6频POI信源端端口要求表2.1-2 8频POI信源端端口要求表2.1-3 9频POI信源端端口要求表2.1-4 12频POI信源端端口要求表2.1-5 4频POI(移动+联通)信源端端口要求表2.1-6 4频POI(移动+电信)信源端端口要求表2.1-7 4频POI(电信+联通)信源端端口要求2.2天馈端端口要求POI的天馈端端口采用双输出口,应满足表2.2-1要求:表2.2-1 POI天馈端端口要求2.3端口排列原则1)输入输出分开2)优先按运营商分列排布3)不能按照1)操作时,按系统集中排布4)端口之间保持一定的空间距离,便于外接馈线2.4多设备端口原则POI在需要和其它设备,包括POI自身,进行多设备组网共用时,端口/接口需要统筹整体考虑,比如POI需和干放、光放、监控、UPS以及其他等设备共用时,接口要求如下:1)同一种接口出头方向统一,不能有的射频端口后出,有的前出等;2)监控接口方向统一、位置统一、类型统一;3)同种设备接头规格统一。
电源接口不但要求规格和方向统一,其在设备上的位置也要严格规定。
3监控要求(可选项,厂家预留监控接口,满足后续演进需求)POI设备的应具备监控功能,并按中国铁塔要求提供告警输出。
POI设备应具有以下两类监控端口:1)本地监控接口:RS-232接口,9针直孔插座。
2)远程监控接口:RS-485和RJ-45接口。
3.1监控功能POI设备应可以通过监测POI指标反映多网共用室内分布系统工作情况,并按中国铁塔的要求上传监控信息。
3.2监控指标POI设备的监控单元需具备表7.2-1中的监控指标。
表7.2-1 POI监控指标要求3.2.1输入功率读取3.2.1.1定义POI基站口输入功率后,监控单元读取的对应基站端口的输入功率值。
3.2.1.2技术要求误差范围不大于±2dB。
无功率输入或功率过低时,显示“——”。
3.2.2输出功率读取3.2.2.1定义POI基站口输入功率后,在天馈端口输出功率,监控单元读取的对应天馈输出端口的功率值。
3.2.2.2技术要求误差范围不大于±2dB。
无功率输入或功率过低时,显示“——”。
3.2.3驻波比读取POI天馈端口连接的设备或者天馈系统的输入驻波比在监控单元的读取值。
3.2.4欠门限/告警POI在输入功率、输出功率和驻波比指标上分别设定一个值,当实际条件高于这个值时,显示正常,当实际条件低于这个值时,显示告警。
3.2.5过门限/告警POI在输入功率、输出功率和驻波比指标上分别设定一个值,当实际条件低于这个值时,显示正常,当实际条件高于这个值时,显示告警。
4电气性能指标测试办法4.1插入损耗和带内波动1. 设置网络分析仪的中频带宽为1KHz,POWER为0dBm,扫描点数最低为801,可以设置更多的扫描点数,对测试仪表进行双端口校准;2. 按图8.1-1所示连接测试系统,网分的PORT1接POI的输入端口(比如CDMA850),网分PORT2接合路口(ANT1口),在其他端口和ANT口(比如ANT2/ANT3/ANT4)上加匹配负载;图8.1-1插入损耗和带内波动测试3. 设置矢量网络分析仪的工作频段为该输入端口的工作频段,下行链路显示参数为S21、上行链路显示参数为S12;4. 读取曲线上的最小值,最小值的绝对值即为测试端口通路的插入损耗;5. 更换输入端口或输出端口,更改网分的频段为待测频段,用同样方法测试所有通路的插损。
4.2驻波比1. 设置网络分析仪的中频带宽为1KHz,POWER为0dBm,扫描点数最低为801,可以设置更多的扫描点数,对测试仪表进行校准;2. 按图8.2-1所示连接测试系统,网分的PORT1接POI的输入端口(比如CDMA850),网分PORT2接合路口(ANT1口),在其他端口和ANT口(比如ANT2/ANT3/ANT4)上加匹配负载;图8.2-1驻波比测试3. 测试POI设备电压驻波比时,将测试带宽分别设置为每个通路的工作频段,显示参数为S11;4. 分别读取每段测试带宽曲线上的最大值,再比较每个频段内的最大值(最差值)即POI设备驻波比,S11为输入驻波比;再将PORT2连接到ANT2,将ANT1接匹配负载,测试S11,以此类推测试其他ANT口;5. 更换其它频段输入端口重复上述操作,测试其它端口驻波时,将测试带宽设置为该通路工作频段即可;6. 比较所测所有端口测试值,最大值(最差值)即POI设备的输入端口驻波比。
4.3端口(系统)隔离度1. 设置网络分析仪的中频带宽为1KHz,POWER为0dBm,扫描点数最低为801,可以设置更多的扫描点数,对测试仪表进行双端口校准;2. 按图8.3-1所示连接测试系统,除待测端口外,在其他端口加匹配负载;图8.3-1端口隔离度测试3. 设置矢量网络分析仪的工作频段为PORT1接入端口的工作频段,显示参数为S21;将4个ANT口全部连接匹配负载;4. 读取PORT1接入端口工作频段的S21曲线上的最大值(最差值),其绝对值为该PORT1接入端口对PORT2接入端口的隔离度;5. 更换其它端口重复上述操作。
4.4互调抑制1、根据端口工作频率范围配置合适工作制式的互调测试仪分别测试;2、按照图8.4-1连接测试系统,POI设备输入端口接仪表REV端口(2载波功率输出端口),被测输出端口接仪表FWD端口,其他输出端口接低互调测试负载,其余输入端口可空载,如有条件最好接低互调负载,各接口均使用力矩扳手按规定力矩(N头:10~15N;DIN头:15~20N)拧紧,测试完毕前不得再次接触测试电缆和被测设备;3、设置互调测试仪载波频率和无源互调阶数(3/5),频率配置按照被测系统具体TX频段范围进行设置,接收频段为被测系统具体RX频段,互调阶数为3阶;4、设置互调测试仪输出功率,两载波均为43dBm;5、设置互调测试仪测试模式,要求为反向(Rerverse)模式;6、设置互调测试仪扫描方式,要求为扫频方式;7、执行测试;8、读取仪表所显示的电平值;9、取最大电平值即为该次测试反射模式的三阶互调值;10、重复3-4,并设置互调测试仪测试模式,要求为传输(Forward)模式。
重复6-9,测试传输模式的三阶互调值;11、更换端口或者互调仪类型,对所有的端口分别进行测试;12、所有3阶测试值中的最大值(最差值)记为该POI设备的3阶互调值;13、第一次测试中发现设备互调指标测试不合格时,重新连接所有接头(连接要求与步骤2中一致),再进行一次测试。
单个设备的单个端口最多允许测试3 次,在3次测试结果中取最优值记为该端口的反射或传输互调结果。
图8.4-1互调测试4.5功率容量4.5.1环境验证:功率容量测试之前需对系统有效性进行验证,确保系统满足测试需要。
图8.5-1给出的CDMA850测试环境可作为参考,其他频段的测试环境只需更换信号源和功放。
验证试验,将被测设备省略,直通跨过,信号源及CDMA850功放按照步骤8.5.3中的测试要求配置载波、发送功率。
试验5 min,要求功率计的功率和驻波比读数稳定无变化。
图8.5-1功率容量测试连接图4.5.2加入待测POI设备:按图8.5-1所示连接设备,功放具有驻波比告警功能(驻波比>1.5时产生告警自动关断信号);如果被测件为多端口设备,测试时其它ANT端口接大功率匹配负载。
4.5.3向待测件发送大功率:1、设置信号发生器信号类型:信号源发送CDMA850信号;2、设置信号发生器信号频率:测试时,设置测试载波频点为接入端口频段的中心频点;3、调整信号功率:根据功放增益及环境插损,调整信号源输出功率,使得进入待测设备入口的有用信号载波均值功率达到指标要求,同时此处信号的互调及调制谱性能满足-65dBc的要求。
4.5.4加电加信号进行测试加电加信号,连续实验30分钟。
4.5.5结果记录1、判定在接收带内是否有飞弧现象在整个测试过程中,在功率计上观测功率和驻波比的数值。
2、判定设备是否有烧毁现象判断以下2个方面,若有一项不满足,则判定为设备有烧毁现象(1)整个测试过程中,功率计和功放不得出现驻波告警(门限是1.5);(2)整个实验过程中,功率计的功率读数不能明显下降。
5内部设计及部件要求针对具体设备型号,要求各厂家提供POI产品的内部设计结构图,说明内部各组成部件的名称、材料、工艺、指标要求,提供POI设备样品测试结果(频率响应图、互调测试图),提供POI设备样品外观和内部照片,三维尺寸,重量。
5.1不同系统合路不同系统合路不能采用微带器件。
所采用合路/滤波器应满足以下工艺和指标要求:(1)腔体内部整洁、镀银层无划痕;(2)温度范围:-40~+85℃,防止在多级级联时候温度影响误差累积;(3)振动9~200Hz,10m/s2加速度,无渣滓掉落,无指标变化。
5.2内部器件、电缆要求POI内部由多个器件组成且可打开外盖时,其内部器件、电缆排列要求如下:(1)器件排列整齐,器件在2个水平面平行排列时,器件螺杆与平行平面的距离应大于15mm,以防止运输时碰撞螺杆;(2)电缆走线平滑、美观,无破损、外皮开裂;(3)48~220V电源线采用1mm及以上线径;(4)9V~24V电源线采用0.75mm及以上线径;(5)满足电磁兼容要求。
5.3机箱要求POI机箱应满足以下要求:(1)满足IP65等级;(2)承受侧面风压55m/s;(3)正面交变压力150kg/m;(4)壁挂安装型设备的孔位间距大于200mm。
