二次结构标准化施工 PPT

格式：ppt
大小：21.35 MB
文档页数：7

下载文档原格式

二次结构施工工艺0ppt课件

注意事项：砌筑时，电工线管由砌块内部穿过，提前确定位臵，用钻孔机械开孔，不得随意剔凿墙体;砌筑完毕后用砂浆封堵缝隙。
四、BM连锁砌块施工
2-6、芯柱、板带施工墙厚＜200mm时，内配1Ф12 钢筋，灌注混凝土；墙厚≥200mm时，内配2Ф12 钢筋，灌注混凝土；门窗洞口两侧设臵芯柱；外墙窗台部位设臵钢筋混凝土压顶，配筋见右图。
四、BM连锁砌块施工
2-2-3、注胶将胶枪插到孔底开始注胶；注浆深度为孔深的1/3；
2-2-4、植筋注浆结束后立即进行植筋；钢筋表面清理出金属光泽；钢筋端部粘2-3mm植筋胶，缓慢旋转插入孔内，植筋胶从孔口溢出；
四、BM连锁砌块施工
植筋技术要求：锚固长度：10d，d为钢筋直径；芯柱钢筋长度：1/2层高+10d+25d，其中锚固长度10d，搭接长度50d; 植筋孔位臵：距墙边线50mm；距植筋基材表面15d范围内不允许焊接；门窗洞两侧上部锚固到过梁内；过梁钢筋不与结构连接，过梁主筋长度为洞口净宽+250mm*2；
4、避免使用缺棱断角破损裂缝砖上墙，该砖可以用来切割半块。
五、注意事项
5、砌筑过程中，电工班组跟踪进度，预留线盒位臵准确，线盒预留孔切割时每边宽出5mm，线盒安装完毕后用砂浆封堵，保证外观质量，各预留洞口不得任意放大或缩小。 6、砌筑前，电工检查管线是否通畅，提前处理。待砌筑完毕，任何人不得随意切割剔凿破坏墙体。
三、材料准备
1、钢筋：芯柱植筋：Ф12；过梁：宽度≤1.5m，3Ф10；宽度＞1.5m，≤1.8m，下铁3 Ф10上铁2Ф8箍筋Ф6@150 宽度＞1.8m， ≤2.4m，下铁3 Ф12上铁2Ф8箍筋Ф6@150 宽度＞2.4m， ≤3.6m，下铁3 Ф14上铁2Ф10箍筋Ф6@150 2、植筋胶。

二次结构施工方案PPT课件

39
第39页/共40页
感谢您的观看。
40
第40页/共40页
第20页/共40页
植筋（一）
• 构造柱及拉结钢筋与主体结构混凝土采用植筋锚固。 • 采用 A、B组分植筋胶泥。A组（主剂）和B组（固化剂）按10：1搅拌
均匀。 • 施工温度为-50C 至 400C。
21
第21页/共40页
植筋（二）
1.钢筋植筋施工流程：
钻孔清孔
配制胶泥注胶泥
植钢筋
2.植筋孔径和孔深要求：Φ6钢筋：孔径8mm，孔深8cm。
• 拉结钢筋伸出砼墙及柱的长度按设计为通长。拉结筋沿墙或柱高度方向设置标准： 120墙体：50cm设置一道通长筋。 200厚墙体；不大于 50cm设置一道通长筋
18
第18页/共40页
填充墙与砼墙及柱的拉结（二）
≤60cm 水平距离墙体通长
19
第19页/共40页
20
墙体拉结筋、构造柱钢筋植筋及钢筋绑扎之（七）
10mm。
31
第31页/共40页
二次结构墙体灰缝要求（七）
• 灰缝饱满度要求：
•
水平灰缝≥80%
•
垂直灰缝应填满砂浆，不得有明缝或瞎缝
32
第32页/共40页
二次结构墙体与砼结合处理要求（八）
• 墙体与砼、柱结合处可采用页岩实心砖砌筑，已保证结合处的砂浆饱满度。
• 但采用空心砖砌筑时，与砼墙体结合处需对空心砖灌芯处理
二次结构墙体砌筑主要部位及节点要求之
（八）
第24页/共40页
二次结构墙体底部砌筑要求（一）
• 小型空心砌块墙底部砌筑四皮页岩实心砖。
不少不于少三于皮3砖皮实心砖

二次结构培训 ppt课件

正确：混凝土柱头
（二）砌体要求
栏杆两端均无可靠固定构件
（二）砌体要求
阳台栏杆端头固定在石材表面
（二）砌体要求 8、预制砼块（排气管洞）
（二）砌体要求 8、预制砼块（门框固定块预埋）
（二）砌体要求
9、窗台压顶梁
错误：窗台梁面水平
正确：窗台梁面放坡或放台
2015版”两防“3.1.5款4、结构找坡：窗台飘板面向外找坡，找坡大于5%，严禁平设或向内找坡。
错：电箱过梁支座长度不足300
错：大于300洞口未设过梁
（一）砌体构造
洞口过梁支座长度不足
错误：没过梁或支座长度只有100 正确：加气块洞口过梁支座长度为300
2015版“两防”要求：大于300洞口必须设置过梁，加气块洞口过梁的支座长度不小于300mm，其他砌体过梁搁置长度，当墙厚大于等于240mm时，为300mm;当墙厚为370mm时，为250 mm.
砌体砂浆不饱满，通光缝多
①蒸压加气砼砌块采用普通水泥砂浆砌筑：竖向灰缝和水平灰缝厚度不宜大于15 mm。要求砌筑砂浆初凝前原浆勾毛缝、确保灰缝饱满严实。
②蒸压加气砼砌块采用专用砂浆砌筑：水平和竖向灰缝厚度不宜大于4mm。 ③其他所有砖砌体，水平灰缝和竖向灰缝厚度均宜为10 mm；水平灰缝砂浆
饱满度不应小于90%，竖向灰缝的砂浆饱满度不应小于80%。
（二）砌体要求
12扁铁制作勾缝刀
（二）砌体要求
墙体水平和竖向灰缝不超过15mm 砌体周边与梁柱相接的缝为10~20mm
（二）砌体要求
120墙按工艺要求砌筑
好：灰缝均匀，横平竖直，平整度、垂直度、斜砌砖角度、砂浆饱满度符合要求。
填缝砂浆工具
（二）砌体要求

二次结构培训PPT - 副本

3.摆砖撂底、挂垂直线 4.分层砌筑 5.墙面勾缝 6.顶砖
7.构造柱要求
8.线槽、线盒与细部处理 9.检查与验收
1.工艺流程定位放线→卫生间反坎制作→拉墙钢筋植筋→摆砖撂底→挂垂直→分层砌筑→腰梁和窗台压顶梁→分层砌筑→门窗过梁施工→
分层施工到梁板底留置高度（标砖长度45º /60º即16-20cm双向斜
砌体墙长大于5m或2倍层高，在墙中间加设构造柱，具体需根据墙厚及设计要求设置，当设计无要求时，构造柱应设置在填充墙的转角处、 T形交接处或端部，构造柱的宽度与墙等宽。构造柱与墙体的连接处砌成马牙槎，马牙槎应先退后进，进退尺寸不小于60mm，高度200mm-300mm。整面墙砌筑封顶7天后浇筑构造柱，构造柱的模板采用对拉螺杆拉结，并在柱顶端制作喇叭口，砼浇筑成牛腿，模板拆除后将牛腿凿除。当墙高超过4m时，在墙的半高或门顶标高处设置与混凝土墙柱连接且沿全墙贯通的钢筋混凝土圈梁，圈梁与墙等宽，高度不小于120mm。门窗洞口按要求设置预制过梁，过梁搁置长度不小于250mm；洞口四周四周均布设置加强部位，做为门窗安装固定受力点。门窗安装固定点位置为两侧上、中、下采用预制混凝土块砌筑，预制块的高度符合砖的模数切大于120mm，厚度同墙厚。
交底内容
一、二次结构概况
二、施工准备
三、施工方法
四、质量保证措施
五、安全保证措施
一、二次结构概况
本工程内填充墙-2层为砼实心砖墙，-1层为加气砼砌块；局部管道井、风井为砼实心砖墙。地上填充墙为加气砼砌块，卫生间加气砼墙下做 300高(结构板向上300)C20砼翻边与楼板整体现浇，砼翻边上1.2m高为砼实心砖墙。管道井门口设150mm高，宽随墙厚的 C15混凝土门槛，管道井为砼实心砖砌体。填充墙厚度有 250、200、100厚。沿加气混凝

二次结构施工PPT课件

800kg/m³），其强度级别不小于A5.0。 (强度级别：A1.0,A2.0,A2.5,A3.5,A5.0,A7.5,A10) 砌块尺寸长*宽*高分别是600*250*200， 600*200*200
（编辑人 | 日期）
一、工准备 1、材料准备：
材料要求： (1)、砌块出厂质量证明文件，复试检验（立方体试块抗压强度及干密度）; (2)、砌块应存放5天才能出厂（查看质量证明文件上的生产日期，出厂日期）；
每层开始时从转角或十字转角处开始，铺浆要均匀，安装砌块时放平放正，每层均拉线控制砌体标高和砌块平整度。
砌块砌筑时，应上下错缝，搭接长度不宜小于砌块长度的 1/3。
砌体水平灰缝厚度一般为15mm，垂直灰缝宽度为20mm 。
构造柱施工时,应先砌墙后浇柱,墙身砌成马牙槎，每一马牙槎高度不宜超过300。间隔为300。每次砌墙和浇筑高度不得超过2000，墙拉筋遇门洞及窗洞时可伸至洞口处截断.
2、施工方法砌块砌筑：
立皮数杆（采用30*40木料制作，一般距墙皮或墙角 50mm，皮数杆应垂直、牢固、标高一致），确定门顶过梁、水平系梁、窗台、砌块皮数的高度。
每层开始时从转角或十字转角处开始，铺浆要均匀，安装砌块时放平放正，每层均拉线控制砌体标高和砌块平整度。
砌块砌筑时，应上下错缝，搭接长度不易小于砌块长度的 1/3。
（编辑人 | 日期）
二、施工工艺及主要方法
2、施工方法砌块砌筑（拉结筋设置）：
①所有内外墙裙，每两皮砌块间(即每400高)设一道∅R5拉结镀锌钢筋网片。 ②砌体墙交接区应加设连接附加钢筋.详见国标 10SG614-1。 ③填充墙的顶部与框架梁、板连接见国标 10SG614-1。 ④砌体墙与钢筋砼柱连接钢筋构造做法参照国标 10SG614-1 。 ⑤后砌填充墙要求：填充墙应沿框架柱全高每隔500mm设 2φ6拉筋，拉筋沿墙全长贯通; ⑥楼梯间和走廊的填充墙，应采用钢丝网砂浆面层加强,钢丝网片规格：网孔尺寸为20x20mm，钢丝直径为1mm,采用热镀锌。

二次结构技术交底ppt课件

二次结构施工工艺
五、工完场清；
烧伤病人的治疗通常是取烧伤病人的健康皮肤进行自体移植，但对于大面积烧伤病人来讲，健康皮肤很有限，请同学们想一想如何来治疗该病人
二次结构施工工艺
•
2024/7/12
二次结构施工工艺
4、排砖撂底：安排专人负责第一皮砖的撂底工作，使用五线仪找平，楼板平整度≤2cm用水泥砂浆找平；楼板平整度极差＞2cm用细石混凝土找平；
烧伤病人的治疗通常是取烧伤病人的健康皮肤进行自体移植，但对于大面积烧伤病人来讲，健康皮肤很有限，请同学们想一想如何来治疗该病人
二次结构施工工艺
2、根据电脑排版图中的材料表进行备砖，备砖高度不大于1.5m；
材料表
烧伤病人的治疗通常是取烧伤病人的健康皮肤进行自体移植，但对于大面积烧伤病人来讲，健康皮肤很有限，请同学们想一想如何来治疗该病人
二次结构施工工艺
3、基层清理，砌筑之前，地面浇水湿润；
烧伤病人的治疗通常是取烧伤病人的健康皮肤进行自体移植，但对于大面积烧伤病人来讲，健康皮肤很有限，请同学们想一想如何来治疗该病人
二次结构施工工艺
6-3、水电管线在砌筑前按图纸位置提前安装到位，砌筑时将砌块套入；由上至下的线管，砌筑时将砌块侧面开槽，将管线套入砌块中；
烧伤病人的治疗通常是取烧伤病人的健康皮肤进行自体移植，但对于大面积烧伤病人来讲，健康皮肤很有限，请同学们想一想如何来治疗该病人

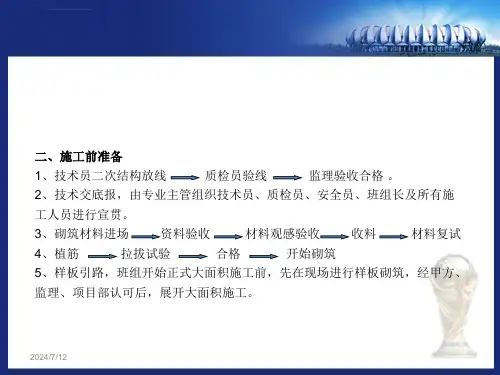

3、砌筑材料进场资料验收
材料观感验收收料
材料复试
Hale Waihona Puke 4、植筋拉拔试验合格

二次结构工程 PPT

《蒸压加气混凝土砌块》（GB/T11968-1997）标准的各项技术性能指标，并有出厂合格证。 • 2）砂浆的品种标号必须符合设计要求。砌块接缝砂浆必须饱满，按规定制作砂浆试块，试块的平均抗压强度不得低于设计强度，其中任意一组的最小抗压强度不得小于设计强度的75％。 • 3）转角处必须同时砌筑，严禁留直槎，交接处应留斜槎。 • （2）基本项目 • 1）通缝：每道墙3皮砌块的通缝不得超过3处，不得出现四皮砌块及四皮砌块高度以上的通缝。灰缝均匀一致。 • 2）接槎：砂浆要密实，砌块要平顺，不得出现破槎、松动，做到接槎部位严实。 • 3）拉结筋：间距、位置、长度及配筋的规格、根数符合设计要求。位置、间距的偏差不得超过一皮砌块，在灰缝中设置，视砌块的厚度而调整。
• 应注意的质量问题 • （1）碎块上墙。原因是施工搬运中损坏较多，事前又不进行粘结，随意将破碎块砌墙，
影响墙体的强度。应在砌筑前先将断裂块加工粘制成规格尺寸，然后再用。碎小块未经加工不得使用。 • （2）拉结钢筋不符合规定。原因是拉结筋不按规定预留、设置，造成砌体不稳定。拉结筋应按设计要求留置。 • （3）灰缝不匀。原因是砌筑前对灰缝大小不进行计算，不作分层标记，不拉通线，使灰缝大小不一致，应先对墙体尺寸及砌块规格进行安排，适当调配皮数，将灰缝作出标记，拉通线砌筑，做到灰缝基本一致，墙面平整，灰缝饱满。 • （4）排块及局部做法不合理。原因是砌筑前对整体立面、剖面及水平砌筑时不按规定排块，造成构造不合理，影响砌体质量。砌筑时排块及构造做法，应依照05J3-4«加气混凝土砌块墙»的有关规定执行。 • （5）不得在下列墙体或部位设置脚手眼: • 1）120mm 厚墙、料石清水墙和独立柱； • 2）过梁上与过梁成60°角的三角形范围及过梁净跨度1/2 的高度范围内； • 3）宽度小于1m 的窗间墙； • 4）砌体门窗洞口两侧200mm范围内； • 5）外墙不得留脚手眼。

二次结构工程施工工艺培训讲义PPT(102页,内容详细)

拉结筋
• 填充墙砌体与结构的连接，每500间距设置ф6后植的拉结筋,伸出结构墙柱边700。拉结筋根数设置根据墙厚，每 120mm宽时设置一根，120~240时设置2根，<120时设置一根，>240时设置3根。
拉结筋
7、顶砖
控制要点：填充墙砌至接近梁底、板底时，以60 °角顶紧；间隔时间不小于14d,补砌时，对双侧竖缝用高强度等级的水泥砂浆嵌填密实。
• 3、吸水率较小的轻骨料混凝土小型空心砌块及采用薄灰砌筑法施工的蒸压加气混凝土砌块，砌筑前不应对其浇水湿润。在气候干燥炎热的情况下，对吸水率较小的轻骨料混凝土小型空心砌块宜在砌筑前喷水湿润。
• 4、采用普通砌筑砂浆砌筑填充墙时，烧结空心砖、吸水率较大的轻骨料混凝土小型空心砌块应提前l～2d浇（喷）水湿润。蒸压加气混凝土砌块采用蒸压加气混凝土砌块砌筑砂浆或普通砌筑砂浆砌筑时，应在砌筑当天对砌块砌筑面喷水湿润。块体湿润程度宜符合下列规定
砌块材料取样要求
• 1、烧结普通砖、多孔砖、蒸压灰砂砖、粉煤灰砖 • 每一生产厂家的砖到场后，按烧结普通砖15万块、多孔砖
5万块、灰砂砖及粉煤灰砖10万块各为一验收批，抽检数量为一组。强度检验试验每组为15块。 • 2、普通混凝土小型空心砌块和轻集料混凝土小型空心砌块
• 每一生产厂家，每1万块小砌块至少应抽检一组，用于多层以上建筑基础和底层的小砌块抽检数量不应少于2组。砌块试样每组为5块。
构造柱-细部
4、底部标准砖
控制要点：砌块填充墙砌筑时，墙底部应砌3皮标准砖(原规范)，按现行规范严格说来算是混砌。
5、底部-混凝土上翻止水台
• 控制要点：厨卫等防水房间设 150mm高素砼翻
边。

二次结构施工工艺标准做法图解

预制构件制作要求：
（1）预制构件需与设计或规范一致，确保构件尺寸准确；
（2）预制构件混凝土浇筑应振捣密实，并预留混凝土在初凝过程中的收缩余量，防止构件尺寸偏差。；（3）混凝土浇筑后进行第一次收面，待混凝土初凝后进行二次收面，确保混凝土面平整。
二次结构工程--前期准备
砌体施工前，编制出砌体排版图。排版时应有墙体编号平面图和墙体排砖图。
二次结构工程--材料运输加工
场内砌块运输优先采用小型叉车。
地面或楼层应设置集中加工场地。
楼层堆放采用移动式堆砖平台垫底。砌块运到楼层后，应轻拿轻放，避免砌块破损。
砌块采用手动砌块切割机或台锯切割，减少损耗。
二次结构工程--预制构件
水泥块预制模板
同砌块高度
门窗洞口两侧预制混凝土木砖
二次结构工程--植筋
砌体拉接筋的长度≥700mm且不小于墙长的1/5。梁底留足200mm高后塞口，按间距 500mm从上至下排列布置。
砌体排版图
二次结构工程--砌筑施工
砌筑时应按照砌体施工员编制的砌体排版图进行墙体砌筑。
墙体底层砌筑实心砖坎台。应先砂浆找平后方可向上砌筑，砌筑时拉线控制水平度（实心砖应提前一天浇水湿润）。
二次结构工程--砌筑施工
砌筑时应保证砂浆饱满，砌块的铺浆面和座浆面的挂浆面积≥80%。边砌边查（使用2m铝合金尺）控制墙体垂直平整度和灰缝平整度。
塞缝法：竖缝采用两侧夹模板条水泥砂浆塞缝，灰铲插捣密实，不得出现瞎缝、假缝、透明缝。
二次结构工程--砌筑施工
墙体砌筑完成后，需及时进行原浆勾缝（随砌随勾），灰缝横平竖直，深浅一致，缝隙压实光滑，搭接自然。

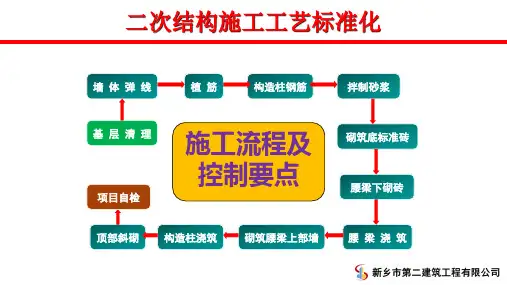

二次结构施工工艺标准化

二次结构施工工艺标准化2020.9(1)(1)

砌筑施工（一）
厨卫间反坎应随主体一次性浇筑，砌筑过程中，每一排砖的砌筑都须按标高控制反坎应高出完成地面200mm。线（或灰缝控制线）挂线、拉线，以便控制每排砖的水平度和垂直度。
砌筑施工（二）
挂线拉线
砌筑时使用洒水壶往待铺浆的加气块表面洒水湿润，随砌随湿润，不得干砖上墙（含水率40%~50%）。
ห้องสมุดไป่ตู้
砌筑施工（六）
一般＞300mm的门窗洞应设置混凝土过梁，两端搁置长度≥250mm，靠近墙边建议过梁伸至砼墙身。
窗台压顶须由里往外找坡，坡度≥10%，压顶长度伸入窗户两侧墙体250mm，
砌筑施工（七）水电安装
切割边线
标高控制线
管槽开设前应按设计要求先用墨线按槽宽弹出两边线，槽宽应为直径d+30mm，开槽深度应为管径 d+20mm。槽内敷管时，应将管离开槽底8-10mm，并用管卡固定牢固，卡钉间距≯300mm，且在管子的两端和转弯处两侧各设一个卡子。管子敷设时应将管端的接线盒同时安装固定，并用锁母与接线盒连接。安装完成经检查合格后，用清水顺管槽将切槽粉末冲洗干净，并使管槽充分湿润，用 1:2.5的水泥砂浆对管槽进行嵌填。
成品保护
砌筑墙体时现场砌块、砂浆集中堆放，砌筑完成后“工完场清”，现场干净整齐。
地面废料垃圾清理干净，保持场地整洁。
无落地灰、控制线保留完整。
构造柱和圈梁合模前应将底部落地灰等垃圾清理干净，并在墙体上粘贴20mm 宽防漏浆双面胶条，胶条粘贴牢固、平直。
构造柱施工（三）
喇叭口浇筑完成
多余混凝土剔除，修补整齐
构造柱浇筑后喇叭口处多余混凝土应在混喇叭口处多余混凝土剔除后应采用水泥
凝土拆模后予以剔除。

二次结构施工工艺标准做法图解,40页PPT

二次结构工程--砌筑施工
砌筑高度超过1.5m时，应采用工具式脚手架进行操作。
对于100厚墙体，施工过程中应小心操作，设置警示标志，避免墙体遭受碰撞，发生质量、安全问题。
二次结构工程--砌筑施工
木楔子
顶部斜砌
100厚墙体在顶部连接未施工前，应采用木楔子做临时加固，避免由于碰撞和大风造成倾倒，木楔子间距≤600mm。
板层进行砌筑。
控制线放线前期准备
二次结构工程
植筋
项目自检
斜顶砖
砌体施工流程
实心砖，坎台砌筑施工
二次结构工程--控制线放线
按上图要求弹砌体边线、200控制线、门窗洞口位置线、标高控制线及构造柱、过梁、锚拉筋、灰缝位置线。
二次结构工程--控制线放线
引测砌体边线
采用扫平仪从楼层标高控制线引测砌体标高控制线（建筑1m线）
二次结构工程--砌筑施工
预制空调孔一般＞300mm的门窗洞应设置混凝土过梁，两端搁置长度 ≥250mm，靠近墙边建议过梁伸至砼墙身。
二次结构工程--砌筑施工
窗台压顶须由里往外找坡，坡度≥10%，压顶长度伸入窗户两侧墙体250mm，
二次结构工程--砌筑施工
切割边线
标高控制线
管槽开设前应按设计要求先用墨线按槽宽弹出两边线，槽宽应为直径d+30mm，开槽深度应为管径 d+20mm。槽内敷管时，应将管离开槽底8-10mm，并用管卡固定牢固，卡钉间距≯300mm，且在管子的两端和转弯处两侧各设一个卡子。管子敷设时应将管端的接线盒同时安装固定，并用锁母与接线盒连接。安装完成经检查合格后，用清水顺管槽将切槽粉末冲洗干净，并使管槽充分湿润，用 1:2.5的水泥砂浆对管槽进行嵌填。

二次结构墙砌体施工技术交底PPT课件

九、墙体抹灰
（一）作业条件 1、结构工程全部完成，并经过验收。 2、抹灰前要检查门窗框的安装位置是否正确，与墙体连接是否牢固。对连接处的缝隙用1：3水泥砂浆密实，若缝隙较大时应在砂浆中掺入少量麻刀嵌塞，使其塞缝严密。 3、各种予埋件应提前安装完毕，结构施工的予留孔洞要填塞密实，将墙面、柱面突出的混凝土剔凿平整，凹处要清理干净，用1：3水泥砂浆分层补抹平整。 4、抹灰前要检查基层的平整度，决定抹灰的厚度。（二）施工工艺 1、工艺流程基层处理→规方→浇水润湿→标准灰饼→冲筋→底层抹灰→中层抹灰→ 面层抹灰→养护 2、处理基层:先将砼基层表面凸出部分剔平,凹处用1:3水泥砂浆找平。表面油污、隔离剂宜用10%火碱剂刷洗，并用清水将碱液洗净。如基层表面光滑，除浇水湿润外，一般先刷一道素水泥浆，或喷甩1：1水泥砂浆疙瘩。或者刷一道界面处理剂，使抹灰层与基层粘结的更好。 3、阴阳角找方、设置标筋：首先将墙面的阴阳角找方，设置标筋，小
2、马牙槎尺寸偏差每一构造柱不应超过2处。
3、应沿高每500mm设置 2Φ6水平拉结钢筋，每边伸入墙内不宜小于1m.
基本要求：
四、构造柱模板及构造柱成型质量
1、构造柱支模时，采用钢管支撑、穿墙螺栓拉结，严禁在墙体中设脚手眼。
2、构造柱支模时必须考虑设置混凝土浇筑的喇叭口，喇叭口的剔凿在结构验收后再进行。
最后补上下梁成品太差，拆模过早封堵上口砖未封堵密实上口裂缝
封堵上口砖未封堵密实上口裂缝
砼与砖墙交界处，砖缝砂浆饱满对比情况
2019/10/22
38
植筋间距为500，现为460和430 电梯圈梁与植筋未连通
模板清理不干净就打油，油量不均匀
支窗台时、空心砖破坏严重楼梯间构造柱存在狗洞

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

砌块采用手动砌块切割机或台锯切割，减少损耗。
二次结构工程--预制构件
水泥块预制模板
同砌块高度
门窗洞口两侧预制混凝土木砖
大家学习辛苦了，还是要坚持
继续保持安静
二次结构工程--预制构件
预制门窗洞口过梁（尺寸根据砌筑图纸确定）
二次结构工程--预制构件
顶部斜砖三角块预制模板
顶部斜砌预制三角砖
勾缝完成后，应及时用扫帚将砌筑的墙面清扫干净
二次结构工程--砌筑施工
灰缝宽度均匀一致
砌块墙体应错缝搭砌，中型砌块上下皮搭接长度不得少于砌块高度的 1/3，且不少于150mm；小型空心砌块上下皮搭接长度不得少于90mm，严禁采用断裂小砌块。水平灰缝及竖向灰缝均不超过15mm，均匀一致，
双面勾缝。
采用预拌砂浆
砌块，上墙龄期不能少于 28天，堆放高度不得超过 2m。施工前必须送检合格。
水泥采用集装箱库房存放，避免受潮、结块，采用 42.5号普通硅酸盐水泥。施工前必须送检合格。
二次结构工程--材料运输加工
场内砌块运输优先采用小型叉车。
地面或楼层应设置集中加工场地。
楼层堆放采用移动式堆砖平台垫底。砌块运到楼层后，应轻拿轻放，避免砌块破损。
砌体排版图
二次结构工程--前期准备
墙高超4米需在墙高1/2处加圈梁
BIM排版效果图
砌体施工前，应在工程实体样板层将每道墙的排版图张贴在相应墙体侧 1.5m高位置处，按照排版图进行砌筑样板。在标准层砌筑时，必须按照样
板层进行砌筑。
控制线放线前期准备
二次结构工程
植筋
项目自检
斜顶砖
砌体施工流程
实心砖，坎台砌筑施工
二次结构工程--砌筑施工
砌筑时应保证砂浆饱满，砌块的铺浆面和座浆面的挂浆面积≥80%。边砌边查（使用2m铝合金尺）控制墙体垂直平整度和灰缝平整度。
塞缝法：竖缝采用两侧夹模板条水泥砂浆塞缝，灰铲插捣密实，不得出现瞎缝、假缝、透明缝。
二次结构工程--砌筑施工
墙体砌筑完成后，需及时进行原浆勾缝（随砌随勾），灰缝横平竖直，深浅一致，缝隙压实光滑，搭接自然。
二次结构工程--预制构件
空调孔建议采用预制块
二次结构工程--预制构件
弱电箱预制框
强电箱预制框
二次结构工程--预制构件
预Байду номын сангаас电箱盒模板
预制电箱盒
二次结构工程--预制构件
预制构件制作要求：
（1）预制构件需与设计或规范一致，确保构件尺寸准确；
（2）预制构件混凝土浇筑应振捣密实，并预留混凝土在初凝过程中的收缩余量，防止构件尺寸偏差。；（3）混凝土浇筑后进行第一次收面，待混凝土初凝后进行二次收面，确保混凝土面平整。
二次结构工程--控制线放线
按上图要求弹砌体边线、200控制线、门窗洞口位置线、标高控制线及构造柱、过梁、锚拉筋、灰缝位置线。
二次结构工程--控制线放线
引测砌体边线
采用扫平仪从楼层标高控制线引测砌体标高控制线（建筑1m线）
采用卷尺根据结构轴线引测砌体边线及200控制线。
二次结构工程--控制线放线
二次结构工程--砌筑施工
砌筑高度超过1.5m时，应采用工具式脚手架进行操作。
对于100厚墙体，施工过程中应小心操作，设置警示标志，避免墙体遭受碰撞，发生质量、安全问题。
免，各工程项目在执行中如有意见和建议，请与总工办技术部联系。
二次结构工程--设备工具
现场设置二次结构加工车间
二次结构工程--设备工具
干混砂浆储料罐手动砌块切断机
不抛洒灰斗车砌块切割锯
二次结构工程--设备工具
橡皮锤
灰铲
振动棒
浇水壶
砌块手切割锯
砌体勾缝条
靠尺、塞尺
激光抄平仪
二次结构工程--主要材料
二次结构工程--砌筑施工
砌筑过程中，每一排砖的砌筑都须按标高控制线（或灰缝控制线）挂线、拉线，
以便控制每排砖的水平度和垂直度。
二次结构工程--砌筑施工
挂线拉线
砌筑时使用洒水壶往待铺浆的加气块表面洒水湿润，随砌随湿润，不得干砖上墙（含水率40%~50%）。
挂线、拉线，清扫基面，座浆打底。砌体水平面敷浆要饱满（铺浆长度不大于750mm，天气温度超过30 度时不大于500mm），严禁将敷浆面的中间刮成凹状（容易导致水平灰缝空心）。
填充墙厚<120mm时锚拉筋位置图。
填充墙厚120≤H<180mm时，锚拉筋点位距墙位置边线取30mm。填充墙厚≥180mm时，锚拉筋点位距墙位置边线取60mm。
二次结构工程--植筋
砌体拉接筋的长度≥700mm且不小于墙长的1/5。梁底留足200mm高后塞口，按间距 500mm从上至下排列布置。
墙边线门洞口
200控制线控制线图
构造柱
墙体砌筑前弹双控制线：墙体边线及200mm控制线。
管道井、烟道也须设置双控线。成品烟道和水电预留孔，在结构施工阶段，须放线定位。
二次结构工程--植筋
灰缝控制线
设置皮数杆：在砌体转角处交接处设置皮数杆，皮数杆上表标明砖皮数，灰缝厚度。在墙体上弹出砌体灰缝和植筋位置控制线。
二次结构工程--前期准备
砌体施工前，编制出砌体排版图。排版时应有墙体编号平面图和墙体排砖图。
墙体编号平面图应在墙体布置图上对每一墙体进行编号。
墙体排砖图主要必须包含如下内容：1墙体编号、2墙体名称、3墙体长、高、厚、4砌块材质、数量5砌块尺寸、6横、竖向灰缝的宽度、 7洞口大小、8构造柱尺寸、9马牙槎尺寸等。砌体排砖必须符合规范要求。
砌体排版图
二次结构工程--砌筑施工
砌筑时应按照砌体施工员编制的砌体排版图进行墙体砌筑。
墙体底层砌筑实心砖坎台。应先砂浆找平后方可向上砌筑，砌筑时拉线控制水平度（实心砖应提前一天浇水湿润）。
二次结构工程--砌筑施工
厨卫间反坎应随主体一次性浇筑，反坎应高出完成地面200mm。
如未随主体浇筑，反坎施工时新旧混凝土接触面必须凿毛。模板卡箍间距≤500mm。
二次结构标准化施工
二次结构工程
前言
本标准是总工办技术部根据公司管理标准化要求，经过对国内先进施工工艺的考察学习，认真总结公司内部各工程项目的施工经验，并在广泛征
求意见的基础上，制作本标准。本标准主要内容包括：一、主要机械设备及工具；二、主要材料；三、预制构件；四、前期准备；五、砌筑施工；六、质量检查；七、成品保护。本标准由总工办技术部负责管理和解释。由于时间仓促，错漏之处在所难
