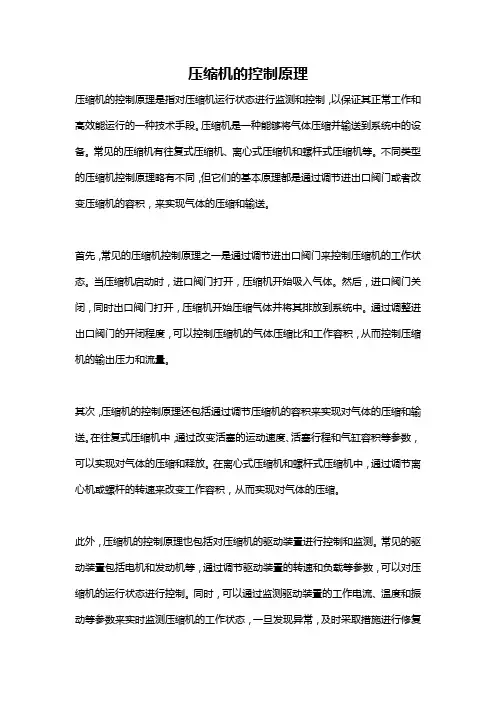

压缩机控制系统概要

压缩机的控制原理压缩机的控制原理是指对压缩机运行状态进行监测和控制，以保证其正常工作和高效能运行的一种技术手段。

压缩机是一种能够将气体压缩并输送到系统中的设备。

常见的压缩机有往复式压缩机、离心式压缩机和螺杆式压缩机等。

不同类型的压缩机控制原理略有不同，但它们的基本原理都是通过调节进出口阀门或者改变压缩机的容积，来实现气体的压缩和输送。

首先，常见的压缩机控制原理之一是通过调节进出口阀门来控制压缩机的工作状态。

当压缩机启动时，进口阀门打开，压缩机开始吸入气体。

然后，进口阀门关闭，同时出口阀门打开，压缩机开始压缩气体并将其排放到系统中。

通过调整进出口阀门的开闭程度，可以控制压缩机的气体压缩比和工作容积，从而控制压缩机的输出压力和流量。

其次，压缩机的控制原理还包括通过调节压缩机的容积来实现对气体的压缩和输送。

在往复式压缩机中，通过改变活塞的运动速度、活塞行程和气缸容积等参数，可以实现对气体的压缩和释放。

在离心式压缩机和螺杆式压缩机中，通过调节离心机或螺杆的转速来改变工作容积，从而实现对气体的压缩。

此外，压缩机的控制原理也包括对压缩机的驱动装置进行控制和监测。

常见的驱动装置包括电机和发动机等，通过调节驱动装置的转速和负载等参数，可以对压缩机的运行状态进行控制。

同时，可以通过监测驱动装置的工作电流、温度和振动等参数来实时监测压缩机的工作状态，一旦发现异常，及时采取措施进行修复和维护。

压缩机的控制还涉及到安全保护系统的设计。

为了保证压缩机的安全运行，通常会设置过载保护、短路保护、过流保护和过压保护等安全保护装置。

一旦出现超负荷、短路、过流或过压等情况，保护装置会自动断开电源或采取其他措施，以避免压缩机的损坏或事故发生。

总结起来，压缩机的控制原理是通过调节进出口阀门或者改变压缩机的容积，来实现气体的压缩和输送。

通过控制驱动装置的转速和负载等参数，可以调整压缩机的输出压力和流量。

同时，设置安全保护装置来保证压缩机的安全运行。

空调压缩机工作原理
空调压缩机是空调系统中的核心部件，它负责将低温低压的制冷剂吸入并压缩成高温高压的气体，提供制冷循环过程中的压力差。

空调压缩机的工作原理涉及到热力学和物理学的知识。

首先，制冷剂通过蒸发器吸热蒸发，变为低温低压的气体。

然后，该气体被压缩机吸入，经过压缩，变为高温高压的气体。

接下来，这个高温高压气体流经冷凝器，通过与外界环境的热交换，排出热量以冷却气体，使其变为高压液体。

最后，高压液体通过膨胀阀的控制，进入蒸发器，再次吸热蒸发，不断循环。

实际上，空调压缩机的工作过程可以分为两个主要阶段：吸气和压缩。

在吸气阶段，压缩机通过活塞或旋子结构，通过减小容积，使制冷剂进入压缩腔室。

同时，腔室内的气体压力降低，制冷剂便能进入腔室。

在压缩阶段，压缩机进一步减小腔室容积，制冷剂被压缩和加热，气体的压力也随之升高。

最终，高温高压的气体通过出口排出。

这样的工作原理使得空调压缩机能够不断循环制冷剂，在空调系统中起到压缩和循环制冷剂的关键作用。

通过不断的吸热、压缩和放热过程，空调压缩机能够将热能从室内转移到室外，实现空调系统的制冷效果。

压缩机控制技术概述概述压缩机是石油、化工、冶金等行业工艺中重要的设备，对机组运行的稳定性，安全性，连续性要求比较高，这样，就需要由高度可靠、高度集成、高度专业的控制系统作为达到以上要求的保证。

概括而言，压缩机的控制系统主要分为以下几个方面：机组的联锁保护及逻辑功能（ESD）过程调节功能压缩机的防喘振汽轮机调速控制和超速保护功能说明一机组的联锁保护及逻辑功能（ESD）1. 报警联锁保护控制系统监测压缩机，汽轮机，油站等现场的温度，压力，振动，位移等信号，做出相应的高低报警及联锁停机。

2.启停车逻辑系统能实现机组的开机启动顺序控制，包括机组启动前确认润滑油温度、润滑油压力、控制油压力、透平入口的蒸汽压力及温度达到启动值，防喘振阀全开位置，主气门全开，盘车停止等条件，全部条件满足后输出启动信号。

正常停机的卸载控制。

3.油站的油泵控制(A.O.P)两个油泵互为备用，控制系统可以实现主备油泵的选择，每个油泵可在手动自动方式切换。

如果润滑油压力或控制油压力低，可自动启动备用泵；如果润滑油压力开关动作，以三取二方式实现联锁停车逻辑。

4. 汽轮机的冷凝水泵控制(C.E.P)两个冷凝水泵互为备用，控制系统可以实现主备冷凝水泵的选择，每个冷凝水泵可在手动自动方式切换。

冷凝水泵主要是用于冷凝罐的排水泵，可根据液位设定值自动或手动启动停止水泵，两个水泵可同时或单独工作。

另外，系统还会做相应的保护，比如，液位如果达到最大设定值，立即强制两个水泵同时运行，如果达到液位最低设定值，立即强制两个水泵同时停止，以保证冷凝罐内的水位正常。

二过程调节功能汽轮机驱动的压缩机控制回路主要有：1.油站的油压调节根据需要，有的油站设计有两个油压调节回路，分别在油泵出口和油过滤器出口，可以根据相应管路的油压要求调节阀门，保证油压的稳定。

2.汽轮机的冷凝水的排放阀和循环阀控制根据汽轮机的冷凝水液位，调节排放阀和循环阀以控制冷凝罐内的水位，冷凝水的排放阀和循环阀控制为分层调节，分层点由现场的实际情况来定，可以由用户在操作界面上设定分层点。

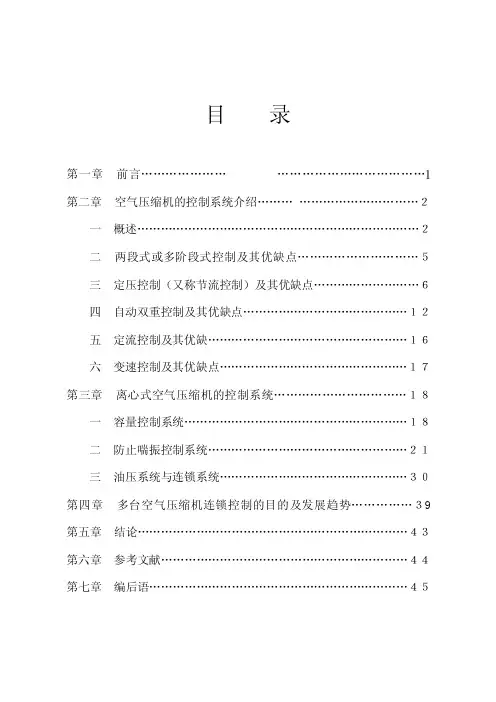

目录第一章前言 (1)第二章空气压缩机的控制系统介绍…………………………………２一概述………………………………………………………………２二两段式或多阶段式控制及其优缺点…………………………５三定压控制（又称节流控制）及其优缺点………………………６四自动双重控制及其优缺点……………………………………１２五定流控制及其优缺……………………………………………１６六变速控制及其优缺点…………………………………………１７第三章离心式空气压缩机的控制系统……………………………１８一容量控制系统…………………………………………………１８二防止喘振控制系统……………………………………………２１三油压系统与连锁系统…………………………………………３０第四章多台空气压缩机连锁控制的目的及发展趋势……………３9第五章结论……………………………………………………………４３第六章参考文献………………………………………………………４４第七章编后语…………………………………………………………４５第一章前言空气压缩机在各式各样的工厂中皆占有不可或缺的地位，而在较大型的工厂中往往空气压缩机代表着数百万到数千百万资金的投资以及庞大的操作成本。

因此，如何有效的操作与控制、避免损坏以及节省能源是工厂管理者需面临的课题。

这里我们并不讨论空气压缩机的构造、操作、维修的问题，本文仅介绍其各种控制系统及优缺点，并希望说明其设计的方式，使其能更有效的达到空气压缩机的控制及操作。

此外，本文另一重点为讨论离心式空气压缩机的控制系统，因为此种型式的空气压缩机，使用越来越普遍，而同时其控制系统也最为复杂。

讨论内容为空气压缩机的容量控制、防止喘振的控制系统以及油压系统与连锁系统。

本文的重点将着眼于空压机的压力／流量及节约能源为主题而非安全运行的控制及其它辅助功能。

第二章空气压缩机的控制系统介绍一、概述：为了便于操作使用，任何设备都有其独特的控制系统，空压机也不例外，针对空压机的控制系统而言，其目的不外乎以下功能：(一). 将排气压力控制在许可的范围内，范围的大小视压缩空气系统所要求的特性而定，也许在±0.2kg/cm2G(±3 PSIG)以内，也许在0.5~1.0kg/cm2G，甚至更大的压差范围。

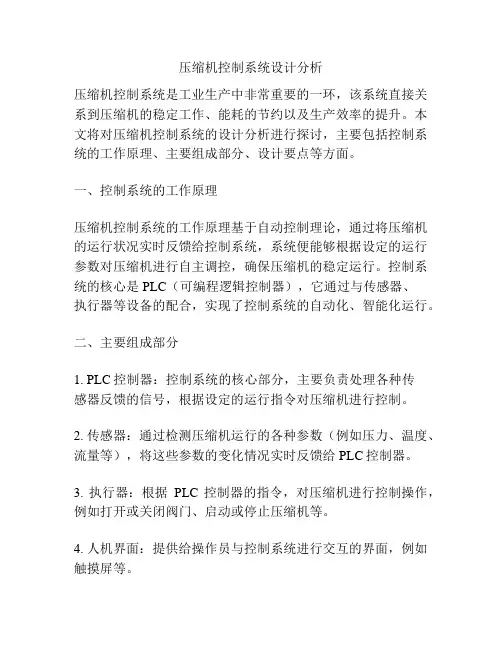

压缩机控制系统设计分析压缩机控制系统是工业生产中非常重要的一环，该系统直接关系到压缩机的稳定工作、能耗的节约以及生产效率的提升。

本文将对压缩机控制系统的设计分析进行探讨，主要包括控制系统的工作原理、主要组成部分、设计要点等方面。

一、控制系统的工作原理压缩机控制系统的工作原理基于自动控制理论，通过将压缩机的运行状况实时反馈给控制系统，系统便能够根据设定的运行参数对压缩机进行自主调控，确保压缩机的稳定运行。

控制系统的核心是PLC（可编程逻辑控制器），它通过与传感器、执行器等设备的配合，实现了控制系统的自动化、智能化运行。

二、主要组成部分1. PLC控制器：控制系统的核心部分，主要负责处理各种传感器反馈的信号，根据设定的运行指令对压缩机进行控制。

2. 传感器：通过检测压缩机运行的各种参数（例如压力、温度、流量等），将这些参数的变化情况实时反馈给PLC控制器。

3. 执行器：根据PLC控制器的指令，对压缩机进行控制操作，例如打开或关闭阀门、启动或停止压缩机等。

4. 人机界面：提供给操作员与控制系统进行交互的界面，例如触摸屏等。

三、设计要点1. 参数设定合理：控制系统的设计需要根据实际情况设定相应的运行参数。

例如，需要考虑压缩机的负荷、环境温度等因素，并根据这些因素设定恰当的压力、流量等参数，以确保压缩机的正常运行，同时也降低了能耗的浪费。

2. 组态与编程：组态在设计控制系统时是非常重要的一环，组态将控制系统各部分连接起来，形成一个完整的系统，良好的组态能够简化运行和维护。

编程则负责定义各种输入输出，并规定控制系统工作的程序和逻辑。

3. 容错设计：控制系统的容错设计是非常关键的。

根据压缩机的运行特点，提出针对性的容错措施，能够有效减少系统故障对生产效率的影响。

4. 系统监控和维护：压缩机控制系统在长时间的运行中可能会遭遇故障，因此需要对系统进行监控和维护。

通过增加系统的自监控和远程监控，可及时发现和解决问题。

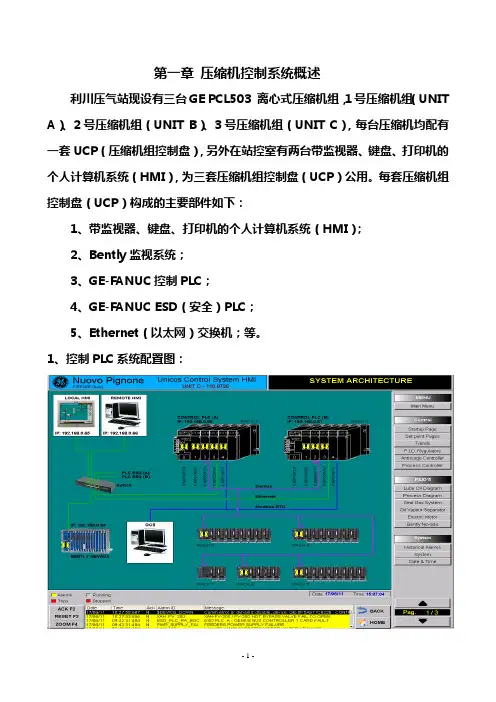

第一章压缩机控制系统概述利川压气站现设有三台GE PCL503 离心式压缩机组，1号压缩机组（UNIT A）、2号压缩机组（UNIT B）、3号压缩机组（UNIT C），每台压缩机均配有一套UCP （压缩机组控制盘），另外在站控室有两台带监视器、键盘、打印机的个人计算机系统（HMI），为三套压缩机组控制盘（UCP）公用。

每套压缩机组控制盘（UCP）构成的主要部件如下：1、带监视器、键盘、打印机的个人计算机系统（HMI）；2、Bently监视系统；3、GE-FANUC控制PLC；4、GE-FANUC ESD（安全）PLC；5、Ethernet（以太网）交换机；等。

1、控制PLC系统配置图：控制PLC的构成部件：1# 机架主机架A 电源模块 IC697PWR724(24VDC 90w) CPU模块 IC697CGR935母线控制器 IC697BEM731以太网接口模块 IC697CMM742串行接口模块 IC697CMM7112# 机架主机架B 电源模块 IC697PWR724CPU模块 IC697CGR935母线控制器 IC697BEM731以太网接口模块 IC697CMM742串行接口模块 IC697CMM7113# 机架 I/O机架电源模块 IC200PWR002母线接口模块 IC200GBI001数字量输入模块 IC200MDL650数字量输入模块 IC200MDL650数字量输入模块 IC200MDL650数字量输出模块 IC200MDL742数字量输出模块 IC200MDL742模拟量输入模块 IC200ALG240模拟量输入模块 IC200ALG240模拟量输入模块 IC200ALG2404#机架 I/O机架电源模块 IC200PWR002母线接口模块 IC200GBI001模拟量输入模块 IC200ALG240模拟量输入模块 IC200ALG240模拟量输入模块 IC200ALG240模拟量输入模块 IC200ALG240模拟量输入模块 IC200ALG240模拟量输入模块 IC200ALG620模拟量输入模块 IC200ALG6205#机架 I/O机架电源模块 IC200PWR002母线接口模块 IC200GBI001模拟量输出模块 IC200ALG320模拟量输出模块 IC200ALG320模拟量输出模块 IC200ALG320模拟量输出模块 IC200ALG320模拟量输入模块 IC200ALG620模拟量输入模块 IC200ALG620模拟量输入模块 IC200ALG620模拟量输入模块 IC200ALG6206#机架 I/O机架电源模块 IC200PWR002母线接口模块 IC200GBI001模拟量输入模块 IC200ALG620模拟量输入模块 IC200ALG620模拟量输入模块 IC200ALG620模拟量输入模块 IC200ALG6207#机架 I/O机架电源模块 IC200PWR002母线接口模块 IC200GBI001模拟量输入模块 IC200ALG620模拟量输入模块 IC200ALG620 2、ESD(安全)PLC系统配置：ESD(安全)PLC的构成部件：8# 机架主机架A 电源模块 IC697PWR724 CPU模块 IC697CPM790母线控制器 IC697BEM731母线控制器 IC697BEM731以太网接口模块 IC697CMM7429# 机架主机架B 电源模块 IC697PWR724 CPU模块 IC697CPM790母线控制器 IC697BEM731母线控制器 IC697BEM731以太网接口模块 IC697CMM742I/O 块1、2 数字量输入模块 IC660BBD020I/O 块3、4 数字量输出模块 IC660BBD021I/O 块5-10 模拟量输入模块 IC660BBA026 3、Bently监视系统：Bently监视系统的构成部件：0号槽两个冗余热备的电源模块 3500/15 1号槽机箱接口模块 3500/222号槽锁相模块 3500/253号槽趋近式振动模块 3500/424号槽冲击速度模块 3500/405号槽振动检测模块 3500/406号槽振动检测模块 3500/407号槽振动检测模块 3500/408号槽振动检测模块 3500/409号槽振动检测模块 3500/4010号槽速度检测模块 3500/5011、12槽空13号槽继电器输出模块 3500/3214号槽继电器输出模块 3500/3215号槽通讯网关模块 3500/924、UCP控制系统的功能每台压缩机组的UCP控制系统除正常的压缩机组启、停控制、正常运行期间的监视与数据采集、意外情况下的紧急停机保护，还通过串行通讯与其它两套UCP保持联系，以实现负荷分配、优化运行。

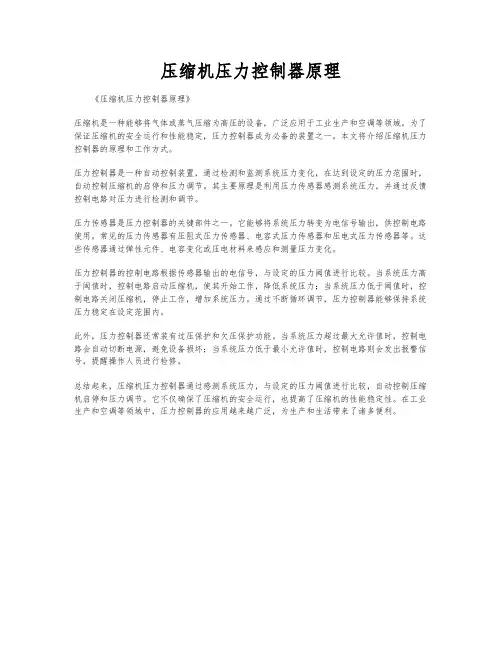

压缩机压力控制器原理
《压缩机压力控制器原理》
压缩机是一种能够将气体或蒸气压缩为高压的设备，广泛应用于工业生产和空调等领域。

为了保证压缩机的安全运行和性能稳定，压力控制器成为必备的装置之一。

本文将介绍压缩机压力控制器的原理和工作方式。

压力控制器是一种自动控制装置，通过检测和监测系统压力变化，在达到设定的压力范围时，自动控制压缩机的启停和压力调节。

其主要原理是利用压力传感器感测系统压力，并通过反馈控制电路对压力进行检测和调节。

压力传感器是压力控制器的关键部件之一。

它能够将系统压力转变为电信号输出，供控制电路使用。

常见的压力传感器有压阻式压力传感器、电容式压力传感器和压电式压力传感器等。

这些传感器通过弹性元件、电容变化或压电材料来感应和测量压力变化。

压力控制器的控制电路根据传感器输出的电信号，与设定的压力阈值进行比较。

当系统压力高于阈值时，控制电路启动压缩机，使其开始工作，降低系统压力；当系统压力低于阈值时，控制电路关闭压缩机，停止工作，增加系统压力。

通过不断循环调节，压力控制器能够保持系统压力稳定在设定范围内。

此外，压力控制器还常装有过压保护和欠压保护功能。

当系统压力超过最大允许值时，控制电路会自动切断电源，避免设备损坏；当系统压力低于最小允许值时，控制电路则会发出报警信号，提醒操作人员进行检修。

总结起来，压缩机压力控制器通过感测系统压力，与设定的压力阈值进行比较，自动控制压缩机启停和压力调节。

它不仅确保了压缩机的安全运行，也提高了压缩机的性能稳定性。

在工业生产和空调等领域中，压力控制器的应用越来越广泛，为生产和生活带来了诸多便利。

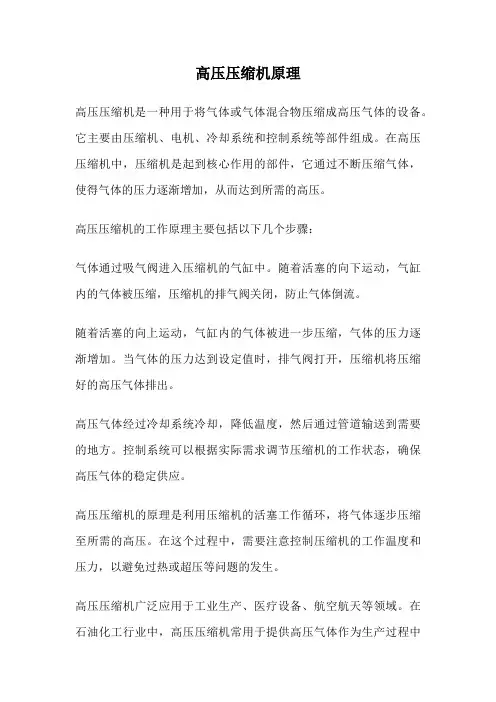

高压压缩机原理
高压压缩机是一种用于将气体或气体混合物压缩成高压气体的设备。

它主要由压缩机、电机、冷却系统和控制系统等部件组成。

在高压压缩机中，压缩机是起到核心作用的部件，它通过不断压缩气体，使得气体的压力逐渐增加，从而达到所需的高压。

高压压缩机的工作原理主要包括以下几个步骤：
气体通过吸气阀进入压缩机的气缸中。

随着活塞的向下运动，气缸内的气体被压缩，压缩机的排气阀关闭，防止气体倒流。

随着活塞的向上运动，气缸内的气体被进一步压缩，气体的压力逐渐增加。

当气体的压力达到设定值时，排气阀打开，压缩机将压缩好的高压气体排出。

高压气体经过冷却系统冷却，降低温度，然后通过管道输送到需要的地方。

控制系统可以根据实际需求调节压缩机的工作状态，确保高压气体的稳定供应。

高压压缩机的原理是利用压缩机的活塞工作循环，将气体逐步压缩至所需的高压。

在这个过程中，需要注意控制压缩机的工作温度和压力，以避免过热或超压等问题的发生。

高压压缩机广泛应用于工业生产、医疗设备、航空航天等领域。

在石油化工行业中，高压压缩机常用于提供高压气体作为生产过程中
的原料或驱动力。

在医疗领域，高压气体被用于呼吸机等设备，为患者提供呼吸支持。

总的来说，高压压缩机的工作原理简单而有效，通过不断压缩气体，将气体压缩至所需的高压，为各行各业提供稳定可靠的高压气体供应。

通过不断的技术创新和改进，高压压缩机在未来将发挥更加重要的作用，为人类社会的发展做出更大的贡献。

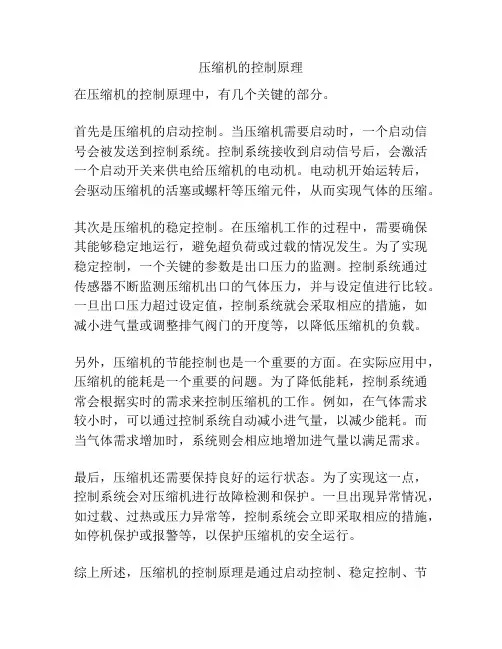

压缩机的控制原理
在压缩机的控制原理中，有几个关键的部分。

首先是压缩机的启动控制。

当压缩机需要启动时，一个启动信号会被发送到控制系统。

控制系统接收到启动信号后，会激活一个启动开关来供电给压缩机的电动机。

电动机开始运转后，会驱动压缩机的活塞或螺杆等压缩元件，从而实现气体的压缩。

其次是压缩机的稳定控制。

在压缩机工作的过程中，需要确保其能够稳定地运行，避免超负荷或过载的情况发生。

为了实现稳定控制，一个关键的参数是出口压力的监测。

控制系统通过传感器不断监测压缩机出口的气体压力，并与设定值进行比较。

一旦出口压力超过设定值，控制系统就会采取相应的措施，如减小进气量或调整排气阀门的开度等，以降低压缩机的负载。

另外，压缩机的节能控制也是一个重要的方面。

在实际应用中，压缩机的能耗是一个重要的问题。

为了降低能耗，控制系统通常会根据实时的需求来控制压缩机的工作。

例如，在气体需求较小时，可以通过控制系统自动减小进气量，以减少能耗。

而当气体需求增加时，系统则会相应地增加进气量以满足需求。

最后，压缩机还需要保持良好的运行状态。

为了实现这一点，控制系统会对压缩机进行故障检测和保护。

一旦出现异常情况，如过载、过热或压力异常等，控制系统会立即采取相应的措施，如停机保护或报警等，以保护压缩机的安全运行。

综上所述，压缩机的控制原理是通过启动控制、稳定控制、节
能控制和故障保护等多个方面来实现的。

这些控制原理的有效运用可以提高压缩机的工作效率、延长其使用寿命，并确保其安全可靠地运行。

汽车压缩机工作原理汽车压缩机是汽车空调系统中的重要组成部分，它的工作原理直接影响到空调系统的制冷效果和整体性能。

了解汽车压缩机的工作原理对于维修和保养汽车空调系统至关重要。

本文将详细介绍汽车压缩机的工作原理，帮助读者更好地理解汽车空调系统的工作原理。

汽车压缩机是汽车空调系统中的动力机构，主要作用是将低压、低温的气体制冷剂吸入，压缩成高压、高温的气体制冷剂，然后通过冷凝器散热冷却，使其变成高压、高温的液体制冷剂，最终通过膨胀阀降压，变成低温、低压的液体制冷剂，完成整个循环过程。

汽车压缩机的工作原理可以简单概括为吸气、压缩、排气、冷却。

首先，汽车压缩机吸气阶段。

当压缩机工作时，活塞向下运动，形成一个负压区域，使得低压、低温的气体制冷剂从蒸发器中被吸入压缩机内部。

其次，汽车压缩机压缩阶段。

随着活塞向上运动，气体制冷剂被压缩，同时温度和压力急剧上升，形成高压、高温的气体制冷剂。

然后，汽车压缩机排气阶段。

当气体制冷剂被压缩到一定压力后，压缩机的排气阀打开，高压、高温的气体制冷剂被排出压缩机，进入到冷凝器中进行散热冷却。

最后，汽车压缩机冷却阶段。

在冷凝器中，高压、高温的气体制冷剂通过散热冷却，变成高压、高温的液体制冷剂，为下一个蒸发器中的制冷循环做好准备。

通过上述工作原理，汽车压缩机能够不断循环将气体制冷剂进行压缩和冷却，从而实现汽车空调系统的制冷效果。

在这个过程中，汽车压缩机需要消耗发动机的动力来驱动，因此在使用汽车空调时会增加发动机的负荷，影响汽车的燃油经济性。

总的来说，汽车压缩机的工作原理是通过不断的吸气、压缩、排气和冷却循环过程，实现对气体制冷剂的压缩和冷却，从而实现汽车空调系统的制冷效果。

了解汽车压缩机的工作原理有助于我们更好地理解汽车空调系统的工作原理，为日常维护和保养提供了重要的参考。

压缩机控制技术概述概述压缩机是石油、化工、冶金等行业工艺中重要的设备，对机组运行的稳定性，安全性，连续性要求比较高，这样，就需要由高度可靠、高度集成、高度专业的控制系统作为达到以上要求的保证。

概括而言，压缩机的控制系统主要分为以下几个方面：机组的联锁保护及逻辑功能（ESD）过程调节功能压缩机的防喘振汽轮机调速控制和超速保护功能说明一机组的联锁保护及逻辑功能（ESD）1. 报警联锁保护控制系统监测压缩机，汽轮机，油站等现场的温度，压力，振动，位移等信号，做出相应的高低报警及联锁停机。

2.启停车逻辑系统能实现机组的开机启动顺序控制，包括机组启动前确认润滑油温度、润滑油压力、控制油压力、透平入口的蒸汽压力及温度达到启动值，防喘振阀全开位置，主气门全开，盘车停止等条件，全部条件满足后输出启动信号。

正常停机的卸载控制。

3.油站的油泵控制(A.O.P)两个油泵互为备用，控制系统可以实现主备油泵的选择，每个油泵可在手动自动方式切换。

如果润滑油压力或控制油压力低，可自动启动备用泵；如果润滑油压力开关动作，以三取二方式实现联锁停车逻辑。

4. 汽轮机的冷凝水泵控制(C.E.P)两个冷凝水泵互为备用，控制系统可以实现主备冷凝水泵的选择，每个冷凝水泵可在手动自动方式切换。

冷凝水泵主要是用于冷凝罐的排水泵，可根据液位设定值自动或手动启动停止水泵，两个水泵可同时或单独工作。

另外，系统还会做相应的保护，比如，液位如果达到最大设定值，立即强制两个水泵同时运行，如果达到液位最低设定值，立即强制两个水泵同时停止，以保证冷凝罐内的水位正常。

二过程调节功能汽轮机驱动的压缩机控制回路主要有：1.油站的油压调节根据需要，有的油站设计有两个油压调节回路，分别在油泵出口和油过滤器出口，可以根据相应管路的油压要求调节阀门，保证油压的稳定。

2.汽轮机的冷凝水的排放阀和循环阀控制根据汽轮机的冷凝水液位，调节排放阀和循环阀以控制冷凝罐内的水位，冷凝水的排放阀和循环阀控制为分层调节，分层点由现场的实际情况来定，可以由用户在操作界面上设定分层点。

压缩机工作原理图
压缩机是一种用来将气体压缩成高压气体的设备，它在许多工业和家用设备中
都有广泛的应用。

压缩机的工作原理图如下所示：
首先，压缩机的工作原理图中包括了进气口和出气口。

气体通过进气口进入到
压缩机的工作腔内，然后通过压缩机内部的压缩机构进行压缩。

压缩机构通常由活塞、曲轴和连杆等部件组成，它们协同工作将气体进行压缩。

在压缩机的工作原理图中，我们可以看到压缩机内部还包括了冷却系统。

由于
气体在被压缩的过程中会产生大量的热量，因此需要通过冷却系统将其冷却下来。

冷却系统通常包括了散热片、冷却风扇等部件，它们能够将压缩机内部的热量散发出去，确保压缩机的正常工作。

另外，压缩机的工作原理图中还显示了压缩机的驱动装置。

驱动装置通常由电
机或者发动机组成，它们能够提供动力给压缩机的压缩机构，使其能够正常工作。

驱动装置的选择通常取决于压缩机的使用环境和功率需求。

最后，压缩机的工作原理图中还包括了压缩机的控制系统。

控制系统通常由压
力开关、温度传感器等部件组成，它们能够监测压缩机内部的压力和温度，并根据设定的参数进行自动控制，确保压缩机的安全运行。

总的来说，压缩机的工作原理图展示了压缩机内部各个部件之间的工作原理和
相互作用关系。

通过了解压缩机的工作原理，我们能够更好地理解压缩机的工作过程，从而更好地进行使用和维护。

希望以上内容能够对压缩机的工作原理有所帮助。

比泽尔活塞压缩机工作原理-概述说明以及解释1.引言1.1 概述比泽尔活塞压缩机是一种常见的压缩设备，广泛应用于工业生产、制冷和空调等领域。

它通过活塞在缸体内作往复运动，将气体吸入、压缩和排出，从而实现气体的压缩和输送。

比泽尔活塞压缩机具有结构简单、工作稳定、操作维护方便等特点，在各种工程项目中被广泛采用。

本文将详细介绍比泽尔活塞压缩机的工作原理、内部构造和工作过程，旨在帮助读者深入了解该设备的工作原理和应用范围，为相关领域的工程技术人员提供参考和借鉴。

1.2 文章结构文章结构部分的内容包括对整篇文章的框架和内容进行简要介绍，为读者提供一个整体的预览。

文章结构部分可以介绍各个章节的主要内容和重点，让读者在阅读之前对全文有一个大致的了解。

此外，也可以在文章结构部分说明本文所要讨论的问题和目标，以及阐明本文的意义和价值。

文章结构部分的内容可以包括如下要点：- 介绍本文的大致内容和主题- 说明文章的整体结构和各个章节的内容概要- 阐明撰写本文的目的和意义- 引导读者对本文内容有一个整体的了解在文章结构部分中，应尽量简洁清晰地介绍文章的构架和主要内容，使读者对全文有一个清晰的认识，为接下来的阅读提供一个清晰的指引。

1.3 目的：本文旨在深入探讨比泽尔活塞压缩机的工作原理，通过对其内部构造和工作过程的详细分析，使读者对该压缩机的工作原理有一个全面的了解。

同时，通过对比泽尔活塞压缩机的工作原理进行分析，可以更好地了解其应用范围和未来发展趋势，为相关领域的从业人员和研究人员提供参考和借鉴。

通过本文，读者可以深入了解比泽尔活塞压缩机的工作原理，并且对其在工程和科技领域的应用有更清晰的认识。

2.正文2.1 工作原理概述比泽尔活塞压缩机是一种常用的压缩机，其工作原理是通过活塞在气缸内往复运动，实现气体的压缩。

当活塞向下运动时，气缸内的气体会被压缩，从而提高了气体的压力。

压缩机在工作时，气体会被吸入到气缸内，然后通过活塞的压缩作用，使得气体的压力和温度均增加。

压缩机控温原理
压缩机控温原理是通过控制压缩机的运行状态，调节制冷剂的流量和压力，以达到控制室内温度的目的。

在空调系统中，压缩机是制冷循环的核心部件之一。

当室内温度高于设定值时，控制系统会向压缩机发送信号，使其开始工作。

此时，压缩机会将低温低压的制冷剂吸入到压缩机内部，然后将其压缩成高温高压的气体。

这个过程中，制冷剂的温度和压力都会增加。

接下来，高温高压的制冷剂会流经冷凝器，通过散热作用将热量散发到室外空气中。

在这个过程中，制冷剂的温度会降低，同时也会形成液态。

液态制冷剂随后会被节流阀降压，变成低温低压的液体。

这个过程中，制冷剂的压力和温度都会降低。

最后，低温低压的制冷剂会流经蒸发器，吸收室内热量并蒸发成气态。

这个过程会使室内温度下降，达到降温的效果。

随后，气态制冷剂再次被压缩机吸入，重新开始循环。

通过不断重复上述过程，空调系统可以不断地调节制冷剂的流量和压力，以保持室内温度在设定范围内稳定不变。

这就是压缩机控温原理的基本过程。

压缩机控制系统的工作原理
压缩机控制系统的工作原理是通过传感器、控制器和执行器之间的相互协调来实现的。

1. 传感器：传感器主要用于感知压缩机系统的运行状态和工作环境的变化。

常见的传感器包括温度传感器、压力传感器、流量传感器等。

传感器将感知到的信号转化为电信号，并传输给控制器。

2. 控制器：控制器是压缩机控制系统的主要部分，主要负责接收和处理传感器传来的信号，并根据预设的控制策略来控制压缩机的运行。

控制器可以实现自动控制、调节和保护功能。

常见的控制器包括PLC（可编程逻辑控制器）和微处理器。

3. 执行器：执行器负责根据控制器的指令来控制压缩机的运行。

常见的执行器包括电机、阀门和继电器等。

执行器将控制信号转化为机械、电气或液压动作，从而实现对压缩机的控制。

整个压缩机控制系统的工作过程可以简要描述如下：传感器感知到压缩机系统的运行状态和环境变化，将信号传输给控制器。

控制器根据接收到的信号和预设的控制策略进行计算和决策，然后发出相应的控制信号。

执行器接收到控制信号后，转化为机械、电气或液压动作，控制压缩机的运行。

这样，压缩机就可以根据系
统需求实现自动控制和调节。

压缩机控制技术概述概述压缩机是石油、化工、冶金等行业工艺中重要的设备，对机组运行的稳定性，安全性，连续性要求比较高，这样，就需要由高度可靠、高度集成、高度专业的控制系统作为达到以上要求的保证。

概括而言，压缩机的控制系统主要分为以下几个方面：机组的联锁保护及逻辑功能（ESD）过程调节功能压缩机的防喘振汽轮机调速控制和超速保护功能说明一机组的联锁保护及逻辑功能（ESD）1. 报警联锁保护控制系统监测压缩机，汽轮机，油站等现场的温度，压力，振动，位移等信号，做出相应的高低报警及联锁停机。

2.启停车逻辑系统能实现机组的开机启动顺序控制，包括机组启动前确认润滑油温度、润滑油压力、控制油压力、透平入口的蒸汽压力及温度达到启动值，防喘振阀全开位置，主气门全开，盘车停止等条件，全部条件满足后输出启动信号。

正常停机的卸载控制。

3.油站的油泵控制(A.O.P)两个油泵互为备用，控制系统可以实现主备油泵的选择，每个油泵可在手动自动方式切换。

如果润滑油压力或控制油压力低，可自动启动备用泵；如果润滑油压力开关动作，以三取二方式实现联锁停车逻辑。

4. 汽轮机的冷凝水泵控制(C.E.P)两个冷凝水泵互为备用，控制系统可以实现主备冷凝水泵的选择，每个冷凝水泵可在手动自动方式切换。

冷凝水泵主要是用于冷凝罐的排水泵，可根据液位设定值自动或手动启动停止水泵，两个水泵可同时或单独工作。

另外，系统还会做相应的保护，比如，液位如果达到最大设定值，立即强制两个水泵同时运行，如果达到液位最低设定值，立即强制两个水泵同时停止，以保证冷凝罐内的水位正常。

二过程调节功能汽轮机驱动的压缩机控制回路主要有：1.油站的油压调节根据需要，有的油站设计有两个油压调节回路，分别在油泵出口和油过滤器出口，可以根据相应管路的油压要求调节阀门，保证油压的稳定。

2.汽轮机的冷凝水的排放阀和循环阀控制根据汽轮机的冷凝水液位，调节排放阀和循环阀以控制冷凝罐内的水位，冷凝水的排放阀和循环阀控制为分层调节，分层点由现场的实际情况来定，可以由用户在操作界面上设定分层点。

近十几年来，DCS以其强大的控制功能、集中的操作显示功能及高可靠性等，在现场应用越来越多。

然而，对一些较小的控制系统，投入一套DCS，从经济上考虑不怎么划算；但使用一些常规仪表，又具有操作显示不方便等诸多缺陷。

因此，一些厂家从各方面考虑着手，生产了具有很强控制功能的智能化仪表。

APACS353是美国Moore Products公司近两年推出的，具有DCS和PLC 的许多优点，可称得上是一种专用小型控制系统。

本文就APACS353在湖北一碱厂压缩机控制系统中的应用，对该智能控制器作一介绍。

1、MACS353智能控制器APACS353是一种独立的、以微处理器为基础的过程自动化控制器。

其应用范围特别广泛，既可用于小批量处理过程或连续过程，亦可用于离散控制过程。

它具有如下特点：①采用模板化结构，用户可根据自己的实际需要来灵活配置。

其核心是一块功能强大的微处理器MPU板，该板应用了最新的微处理器技术，可以实现单回路、串级及一些复杂的控制策略，且带有自己的I/O；若I/O不够，可以增加一个I/O扩展板，接收热电偶、热电阻、频率等信号。

为了集成全厂控制管理网络系统，可以配置局部仪表链接LIL网络板、现场总线Lon Works板；②可以支持25个控制回路，以解决复杂的控制问题。

另外，每个回路的PID参数可以进行自整定；③可以组成开放式系统。

MPU板自带的MODBUS通信提供主/从式网络，使353容易地与其它系统集成在一起；LIL通信可用来代替MODBUS，提供对等的高速网络；④支持最新的现场总线技术。

Lon Works现场总线可以在其中得到应用；⑤该控制器既可用前端面板来组态和监控操作，也可先在上位机组态好后下载到353中。

其组态语言既可用功能块语言，也可用梯形逻辑图语言，灵活方便，易于组成各种控制方案以满足控制对象的实际要求。

此外，在该控制器中，还保存有一些通用的工厂组态方案库，用户可根据自己的需要调出相应的库，稍作修改后变为己用，这样可以简化组态。

TRE60N-670KW离心空气压缩机1、TRE型压缩机概要TRE型压缩机是一种内置齿轮增速系统的高速多级透平压缩机。

能产生无油压缩空气。

2、特征1）无油空气与大气相通的间隙使空气和油密封完全隔离,结果压缩气流将不会被润滑油污染,并且排出的空气也是无油的.2）安装简单3）低维修成本4）节能微机控制板根据压缩机随进口空气温度的波动及所需负荷的变化而变化的压缩机性能,自动开启和闭合进口导叶。

5）运行简便在固定出的压力下，压缩机可以稳定的运行，而不使主电机过载，避免喘振发生。

当低负荷要求时卸载。

6）标准化结构压缩机组装成一体，包括：压缩机主体，主电机，润滑系统，一级中冷器和二级中冷器，后冷却器，进气过滤器，微机控制面板。

3、部件压缩机主体，一级中冷器和二级中冷器，后冷却器，微机控制板，润滑系统和电机、连轴器都安装在同一机体上。

1）压缩机和电机a.压缩机主体压缩机主体用柔性连轴器和电机相连.b.增速齿轮装置内置于箱体内的齿轮增速装置可以使电机转速处于最佳水平.c.气封和油封气封和油封在同一水平面上被分隔,以防止压缩空气被润滑油污染.d.进口导叶通过控制进口导叶的开启和关闭来控制压缩机的流量.2）中冷器/后冷器3）控制系统微机控制系统主要功能：a.控制压缩机的排气压力b.电机过载保护c.无防喘振控制d.当减少空气需求时，压缩机自动无负荷运行。

e.如果由于重大原因引起故障，压缩机会自动停机并指示第一原因。

f.控制板显示出压缩机运行状态。

4）润滑系统润滑系统可以将冷却和过滤过的润滑油恒定地供给压缩机。

备用润滑系统能够保证开机时压缩机各部件的润滑。

当电源和油泵出现故障时，备用润滑系统可以保证维持压缩机部件的润滑直到安全停机。

4、规格100m3压缩机参数a.参数设置机型：TRE60N-670KW额定流量：100 Nm3/min主电机额定电流：74.5A转速: 2960/min电机类型: 6000V/50HZ/3P控制方式: 恒压控制+防喘振出口压缩空气压力：0.6Mpa出口压缩空气温度：< 40℃振动的电压差：-1.0~ +1.0V储油器负压： 1.0~1.5KP仪表用气压力：0.4~0.7MPa冷却水进水温度：≦32℃冷却水出口温度：≦43℃冷却水进水压力：0.2~0.7MPa冷却水压降：≦0.10MPa冷却水消耗量：71m3/h (温升=8℃)润滑油箱加入量：300升（最初340升）油箱最低温度：≧20℃油泵运行时压力：0.12~0.14MPa供应油温：40~50℃5、润滑油和喷射系统从置于微机控制面板后侧供应口处给润滑油箱加入特种润滑油（ISO VG46透平润滑油）见图15.1润滑油说明5.2 润滑油系统功能a.辅助油泵工作时，泵将润滑油从油箱抽出进入油冷器。
