排水管道灌水试验

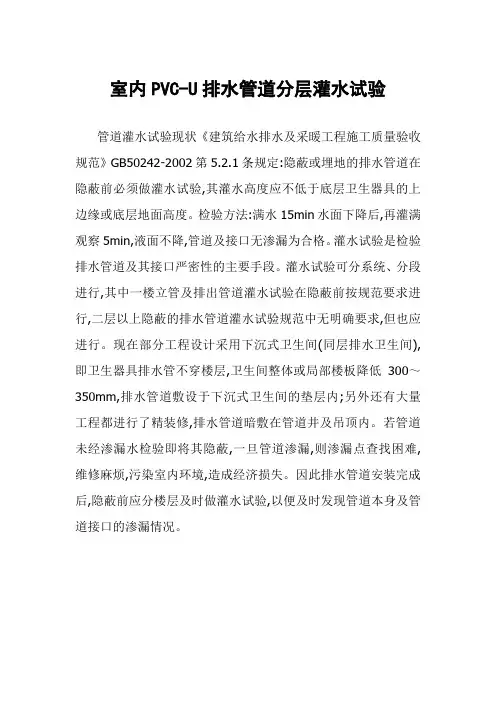

室内PVC-U排水管道分层灌水试验
管道灌水试验现状《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002第5.2.1条规定:隐蔽或埋地的排水管道在隐蔽前必须做灌水试验,其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。

检验方法:满水15min水面下降后,再灌满观察5min,液面不降,管道及接口无渗漏为合格。

灌水试验是检验排水管道及其接口严密性的主要手段。

灌水试验可分系统、分段进行,其中一楼立管及排出管道灌水试验在隐蔽前按规范要求进行,二层以上隐蔽的排水管道灌水试验规范中无明确要求,但也应进行。

现在部分工程设计采用下沉式卫生间(同层排水卫生间),即卫生器具排水管不穿楼层,卫生间整体或局部楼板降低300～350mm,排水管道敷设于下沉式卫生间的垫层内;另外还有大量工程都进行了精装修,排水管道暗敷在管道井及吊顶内。

若管道未经渗漏水检验即将其隐蔽,一旦管道渗漏,则渗漏点查找困难,维修麻烦,污染室内环境,造成经济损失。

因此排水管道安装完成后,隐蔽前应分楼层及时做灌水试验,以便及时发现管道本身及管道接口的渗漏情况。

通水试验、灌水试验、通球试验的适用范围以及区别
一、工序
室内排水工序：...→管道及配件安装→灌水试验→防腐→通球试验
室外排水工序：...→管道安装→灌水试验→防腐→通水试验
雨水排水工序：...→管道及配件安装→灌水试验→防腐→通球试验
二、定义
灌水试验：测试隐蔽或埋地的室内排水管道有无渗漏。

灌水到满水，观察15min，水面下降以后再灌满观察5min，液面不降，室内排水管道的接口无渗漏为合格。

通球试验：测试建筑管道的防堵塞能力。

室内排水立管或干管在安装结束后，需用直径不小于管径2/3的橡胶球、铁球或木球进行管道通球试验。

通水试验：没有找到准确定义，可以理解为模拟使用状态的试验。

三、总结
非承压管道系统和设备应做灌水试验。

室内排水和雨水排水应做灌水试验和通球试验。

室外排水应做灌水试验和通水试验。

补充，卫生器具应做满水和通水试验。

闭水试验也叫蓄水试验，一般在屋面、卫生间或有防水要求的房间做此试验。

四、后续
研究也没用，该考不过还是考不过！。

室内排水管道灌水试验及通水试验记录GD2302019SZ 单位(子单位)工程名称城投·七里香榭给排水工程子分部(系统)工程名称室内排水工程验收部位、区、段17栋安装单位深圳市工务建设工程有限公司项目经理(负责人)胡浩施工执行标准名称及编号建筑给排水及采暖工程施工质量验收规范GB50242-2002管段编号层段材质规格污水管道室内雨水管道灌水至立管顶部1h后，是否渗漏试验结果满水15min水面情况再灌满5min水面情况17PL-1 架空层U-PVC DN100 不降不降符合要求17PL-2 架空层U-PVC DN100 不降不降符合要求17PL-3架空层U-PVC DN100 不降不降符合要求17PL-4 架空层U-PVC DN100 不降不降符合要求17PL-5 架空层U-PVC DN100 不降不降符合要求17PL-6 架空层U-PVC DN100 不降不降符合要求17PL-7 架空层U-PVC DN100 不降不降符合要求17PL-8 架空层U-PVC DN100 不降不降符合要求17PL-9 架空层U-PVC DN100 不降不降符合要求17PL-10 架空层U-PVC DN100 不降不降符合要求17PL-11 架空层U-PVC DN100 不降不降符合要求17NL-10 架空层U-PVC DN50 不降不降符合要求安装单位检查结果专业工长(施工员) 测试人员项目专业质量检查员：年月日监理（建设）单位检查结论专业监理工程师(建设单位项目专业技术负责人)：年月日0 1GD2302019SZ 单位(子单位)工程名称城投·七里香榭给排水工程子分部(系统)工程名称室内排水工程验收部位、区、段17栋安装单位深圳市工务建设工程有限公司项目经理(负责人)胡浩施工执行标准名称及编号建筑给排水及采暖工程施工质量验收规范GB50242-2002管段编号层段材质规格污水管道室内雨水管道灌水至立管顶部1h后，是否渗漏试验结果满水15min水面情况再灌满5min水面情况17PL-1 2-4层U-PVC DN100 不降不降符合要求17PL-2 2-4层U-PVC DN100 不降不降符合要求17PL-32-4层U-PVC DN100 不降不降符合要求17PL-4 2-4层U-PVC DN100 不降不降符合要求17PL-5 2-4层U-PVC DN100 不降不降符合要求17PL-6 2-4层U-PVC DN100 不降不降符合要求17PL-7 2-4层U-PVC DN100 不降不降符合要求17PL-8 2-4层U-PVC DN100 不降不降符合要求17PL-9 2-4层U-PVC DN100 不降不降符合要求17PL-10 2-4层U-PVC DN100 不降不降符合要求17PL-11 2-4层U-PVC DN100 不降不降符合要求17NL-10 2-4层U-PVC DN50 不降不降符合要求安装单位检查结果专业工长(施工员) 测试人员项目专业质量检查员：年月日监理（建设）单位检查结论专业监理工程师(建设单位项目专业技术负责人)：年月日深圳市建设局、深圳市档案局监制深圳市文档服务中心印制子分部(系统)工程名称室内排水工程验收部位、区、段17栋安装单位深圳市工务建设工程有限公司项目经理(负责人)胡浩施工执行标准名称及编号建筑给排水及采暖工程施工质量验收规范GB50242-2002管段编号层段材质规格污水管道室内雨水管道灌水至立管顶部1h后，是否渗漏试验结果满水15min水面情况再灌满5min水面情况17PL-1 5-7层U-PVC DN100 不降不降符合要求17PL-2 5-7层U-PVC DN100 不降不降符合要求17PL-35-7层U-PVC DN100 不降不降符合要求17PL-4 5-7层U-PVC DN100 不降不降符合要求17PL-5 5-7层U-PVC DN100 不降不降符合要求17PL-6 5-7层U-PVC DN100 不降不降符合要求17PL-7 5-7层U-PVC DN100 不降不降符合要求17PL-8 5-7层U-PVC DN100 不降不降符合要求17PL-9 5-7层U-PVC DN100 不降不降符合要求17PL-10 5-7层U-PVC DN100 不降不降符合要求17PL-11 5-7层U-PVC DN100 不降不降符合要求17NL-10 5-7层U-PVC DN50 不降不降符合要求安装单位检查结果专业工长(施工员) 测试人员项目专业质量检查员：年月日监理（建设）单位检查结论专业监理工程师(建设单位项目专业技术负责人)：年月日深圳市建设局、深圳市档案局监制深圳市文档服务中心印制室内排水管道灌水试验及通水试验记录子分部(系统)工程名称室内排水工程验收部位、区、段17栋安装单位深圳市工务建设工程有限公司项目经理(负责人)胡浩施工执行标准名称及编号建筑给排水及采暖工程施工质量验收规范GB50242-2002管段编号层段材质规格污水管道室内雨水管道灌水至立管顶部1h后，是否渗漏试验结果满水15min水面情况再灌满5min水面情况17PL-1 8-11层U-PVC DN100 不降不降符合要求17PL-2 8-11层U-PVC DN100 不降不降符合要求17PL-38-11层U-PVC DN100 不降不降符合要求17PL-4 8-11层U-PVC DN100 不降不降符合要求17PL-5 8-11层U-PVC DN100 不降不降符合要求17PL-6 8-11层U-PVC DN100 不降不降符合要求17PL-7 8-11层U-PVC DN100 不降不降符合要求17PL-8 8-11层U-PVC DN100 不降不降符合要求17PL-9 8-11层U-PVC DN100 不降不降符合要求17PL-10 8-11层U-PVC DN100 不降不降符合要求17PL-11 8-11层U-PVC DN100 不降不降符合要求17NL-10 8-11层U-PVC DN50 不降不降符合要求安装单位检查结果专业工长(施工员) 测试人员项目专业质量检查员：年月日监理（建设）单位检查结论专业监理工程师(建设单位项目专业技术负责人)：年月日深圳市建设局、深圳市档案局监制深圳市文档服务中心印制室内排水管道灌水试验及通水试验记录子分部(系统)工程名称室内排水工程验收部位、区、段17栋安装单位深圳市工务建设工程有限公司项目经理(负责人)胡浩施工执行标准名称及编号建筑给排水及采暖工程施工质量验收规范GB50242-2002管段编号层段材质规格污水管道室内雨水管道灌水至立管顶部1h后，是否渗漏试验结果满水15min水面情况再灌满5min水面情况17YL-1 架空层铸铁DN100 不渗不漏符合要求17YL-2 架空层铸铁DN100 不渗不漏符合要求17YL-3架空层铸铁DN100 不渗不漏符合要求17YL-4 架空层铸铁DN100 不渗不漏符合要求17YL-5 架空层铸铁DN100 不渗不漏符合要求17YL-6 架空层铸铁DN100 不渗不漏符合要求17WL-1 架空层铸铁DN100 不降不降符合要求17WL-2 架空层铸铁DN100 不降不降符合要求17WL-3 架空层铸铁DN100 不降不降符合要求17WL-4 架空层铸铁DN100 不降不降符合要求17WL-5 架空层铸铁DN100 不降不降符合要求17WL-6 架空层铸铁DN100 不降不降符合要求安装单位检查结果专业工长(施工员) 测试人员项目专业质量检查员：年月日监理（建设）单位检查结论专业监理工程师(建设单位项目专业技术负责人)：年月日深圳市建设局、深圳市档案局监制深圳市文档服务中心印制室内排水管道灌水试验及通水试验记录验收部位、区、段17栋安装单位深圳市工务建设工程有限公司项目经理(负责人)胡浩施工执行标准名称及编号建筑给排水及采暖工程施工质量验收规范GB50242-2002管段编号层段材质规格污水管道室内雨水管道灌水至立管顶部1h后，是否渗漏试验结果满水15min水面情况再灌满5min水面情况17WL-7 架空层铸铁DN100 不渗不漏符合要求17WL-8 架空层铸铁DN100 不渗不漏符合要求17WL-9 架空层铸铁DN100 不渗不漏符合要求17NL-1 架空层U-PVC DN50 不降不降符合要求17NL-2 架空层U-PVC DN50 不降不降符合要求17NL-3 架空层U-PVC DN50 不降不降符合要求17NL-4 架空层U-PVC DN50 不降不降符合要求17NL-5 架空层U-PVC DN50 不降不降符合要求17NL-6 架空层U-PVC DN50 不降不降符合要求17NL-7 架空层U-PVC DN50 不降不降符合要求17NL-8 架空层U-PVC DN50 不降不降符合要求17NL-9 架空层U-PVC DN50 不降不降符合要求安装单位检查结果专业工长(施工员) 测试人员项目专业质量检查员：年月日监理（建设）单位检查结论专业监理工程师(建设单位项目专业技术负责人)：年月日深圳市建设局、深圳市档案局监制深圳市文档服务中心印制室内排水管道灌水试验及通水试验记录GD2302019SZ 0 2验收部位、区、段17栋安装单位深圳市工务建设工程有限公司项目经理(负责人)胡浩施工执行标准名称及编号建筑给排水及采暖工程施工质量验收规范GB50242-2002管段编号层段材质规格污水管道室内雨水管道灌水至立管顶部1h后，是否渗漏试验结果满水15min水面情况再灌满5min水面情况17YL-1 2-4层铸铁DN100 不渗不漏符合要求17YL-2 2-4层铸铁DN100 不渗不漏符合要求17YL-32-4层铸铁DN100 不渗不漏符合要求17YL-4 2-4层铸铁DN100 不渗不漏符合要求17YL-5 2-4层铸铁DN100 不渗不漏符合要求17YL-6 2-4层铸铁DN100 不渗不漏符合要求17WL-1 2-4层铸铁DN100 不降不降符合要求17WL-2 2-4层铸铁DN100 不降不降符合要求17WL-3 2-4层铸铁DN100 不降不降符合要求17WL-4 2-4层铸铁DN100 不降不降符合要求17WL-5 2-4层铸铁DN100 不降不降符合要求17WL-6 2-4层铸铁DN100 不降不降符合要求安装单位检查结果专业工长(施工员) 测试人员项目专业质量检查员：年月日监理（建设）单位检查结论专业监理工程师(建设单位项目专业技术负责人)：年月日深圳市建设局、深圳市档案局监制深圳市文档服务中心印制室内排水管道灌水试验及通水试验记录GD2302019SZ 0 1安装单位深圳市工务建设工程有限公司项目经理(负责人)胡浩施工执行标准名称及编号建筑给排水及采暖工程施工质量验收规范GB50242-2002管段编号层段材质规格污水管道室内雨水管道灌水至立管顶部1h后，是否渗漏试验结果满水15min水面情况再灌满5min水面情况17WL-7 2-4层铸铁DN100 不渗不漏符合要求17WL-8 2-4层铸铁DN100 不渗不漏符合要求17WL-9 2-4层铸铁DN100 不渗不漏符合要求17NL-1 2-4层U-PVC DN50 不降不降符合要求17NL-2 2-4层U-PVC DN50 不降不降符合要求17NL-3 2-4层U-PVC DN50 不降不降符合要求17NL-4 2-4层U-PVC DN50 不降不降符合要求17NL-5 2-4层U-PVC DN50 不降不降符合要求17NL-6 2-4层U-PVC DN50 不降不降符合要求17NL-7 2-4层U-PVC DN50 不降不降符合要求17NL-8 2-4层U-PVC DN50 不降不降符合要求17NL-9 2-4层U-PVC DN50 不降不降符合要求安装单位检查结果专业工长(施工员) 测试人员项目专业质量检查员：年月日监理（建设）单位检查结论专业监理工程师(建设单位项目专业技术负责人)：年月日深圳市建设局、深圳市档案局监制深圳市文档服务中心印制室内排水管道灌水试验及通水试验记录GD2302019SZ单位(子单位)工程名称城投·七里香榭给排水工程0 2安装单位深圳市工务建设工程有限公司项目经理(负责人)胡浩施工执行标准名称及编号建筑给排水及采暖工程施工质量验收规范GB50242-2002管段编号层段材质规格污水管道室内雨水管道灌水至立管顶部1h后，是否渗漏试验结果满水15min水面情况再灌满5min水面情况17YL-1 5-7层铸铁DN100 不渗不漏符合要求17YL-2 5-7层铸铁DN100 不渗不漏符合要求17YL-35-7层铸铁DN100 不渗不漏符合要求17YL-4 5-7层铸铁DN100 不渗不漏符合要求17YL-5 5-7层铸铁DN100 不渗不漏符合要求17YL-6 5-7层铸铁DN100 不渗不漏符合要求17WL-1 5-7层铸铁DN100 不降不降符合要求17WL-2 5-7层铸铁DN100 不降不降符合要求17WL-3 5-7层铸铁DN100 不降不降符合要求17WL-4 5-7层铸铁DN100 不降不降符合要求17WL-5 5-7层铸铁DN100 不降不降符合要求17WL-6 5-7层铸铁DN100 不降不降符合要求安装单位检查结果专业工长(施工员) 测试人员项目专业质量检查员：年月日监理（建设）单位检查结论专业监理工程师(建设单位项目专业技术负责人)：年月日深圳市建设局、深圳市档案局监制深圳市文档服务中心印制室内排水管道灌水试验及通水试验记录GD2302019SZ单位(子单位)工程名称城投·七里香榭给排水工程0 1安装单位深圳市工务建设工程有限公司项目经理(负责人)胡浩施工执行标准名称及编号建筑给排水及采暖工程施工质量验收规范GB50242-2002管段编号层段材质规格污水管道室内雨水管道灌水至立管顶部1h后，是否渗漏试验结果满水15min水面情况再灌满5min水面情况17WL-7 5-7层铸铁DN100 不渗不漏符合要求17WL-8 5-7层铸铁DN100 不渗不漏符合要求17WL-9 5-7层铸铁DN100 不渗不漏符合要求17NL-1 5-7层U-PVC DN50 不降不降符合要求17NL-2 5-7层U-PVC DN50 不降不降符合要求17NL-3 5-7层U-PVC DN50 不降不降符合要求17NL-4 5-7层U-PVC DN50 不降不降符合要求17NL-5 5-7层U-PVC DN50 不降不降符合要求17NL-6 5-7层U-PVC DN50 不降不降符合要求17NL-7 5-7层U-PVC DN50 不降不降符合要求17NL-8 5-7层U-PVC DN50 不降不降符合要求17NL-9 5-7层U-PVC DN50 不降不降符合要求安装单位检查结果专业工长(施工员) 测试人员项目专业质量检查员：年月日监理（建设）单位检查结论专业监理工程师(建设单位项目专业技术负责人)：年月日深圳市建设局、深圳市档案局监制深圳市文档服务中心印制室内排水管道灌水试验及通水试验记录GD2302019SZ单位(子单位)工程名称城投·七里香榭给排水工程子分部(系统)工程名称室内排水工程0 2安装单位深圳市工务建设工程有限公司项目经理(负责人)胡浩施工执行标准名称及编号建筑给排水及采暖工程施工质量验收规范GB50242-2002管段编号层段材质规格污水管道室内雨水管道灌水至立管顶部1h后，是否渗漏试验结果满水15min水面情况再灌满5min水面情况17YL-1 8-11层铸铁DN100 不渗不漏符合要求17YL-2 8-11层铸铁DN100 不渗不漏符合要求17YL-38-11层铸铁DN100 不渗不漏符合要求17YL-4 8-11层铸铁DN100 不渗不漏符合要求17YL-5 8-11层铸铁DN100 不渗不漏符合要求17YL-6 8-11层铸铁DN100 不渗不漏符合要求17WL-1 8-11层铸铁DN100 不降不降符合要求17WL-2 8-11层铸铁DN100 不降不降符合要求17WL-3 8-11层铸铁DN100 不降不降符合要求17WL-4 8-11层铸铁DN100 不降不降符合要求17WL-5 8-11层铸铁DN100 不降不降符合要求17WL-6 8-11层铸铁DN100 不降不降符合要求安装单位检查结果专业工长(施工员) 测试人员项目专业质量检查员：年月日监理（建设）单位检查结论专业监理工程师(建设单位项目专业技术负责人)：年月日深圳市建设局、深圳市档案局监制深圳市文档服务中心印制室内排水管道灌水试验及通水试验记录GD2302019SZ单位(子单位)工程名称城投·七里香榭给排水工程子分部(系统)工程名称室内排水工程验收部位、区、段17栋安装单位深圳市工务建设工程有限公司项目经理(负责人)胡浩0 1施工执行标准名称及编号建筑给排水及采暖工程施工质量验收规范GB50242-2002管段编号层段材质规格污水管道室内雨水管道灌水至立管顶部1h后，是否渗漏试验结果满水15min水面情况再灌满5min水面情况17WL-7 8-11层铸铁DN100 不渗不漏符合要求17WL-8 8-11层铸铁DN100 不渗不漏符合要求17WL-9 8-11层铸铁DN100 不渗不漏符合要求17NL-1 8-11层U-PVC DN50 不降不降符合要求17NL-2 8-11层U-PVC DN50 不降不降符合要求17NL-3 8-11层U-PVC DN50 不降不降符合要求17NL-4 8-11层U-PVC DN50 不降不降符合要求17NL-5 8-11层U-PVC DN50 不降不降符合要求17NL-6 8-11层U-PVC DN50 不降不降符合要求17NL-7 8-11层U-PVC DN50 不降不降符合要求17NL-8 8-11层U-PVC DN50 不降不降符合要求17NL-9 8-11层U-PVC DN50 不降不降符合要求安装单位检查结果专业工长(施工员) 测试人员项目专业质量检查员：年月日监理（建设）单位检查结论专业监理工程师(建设单位项目专业技术负责人)：年月日深圳市建设局、深圳市档案局监制深圳市文档服务中心印制。

排水管道灌水试验记录□□□□□□□□□排水管道灌水试验记录□□□□□□□□□排水管道灌水试验记录□□□□□□□□□排水管道灌水试验记录□□□□□□□□□排水管道灌水试验记录□□□□□□□□□排水管道灌水试验记录□□□□□□□□□排水管道灌水试验记录□□□□□□□□□排水管道灌水试验记录□□□□□□□□□排水管道灌水试验记录□□□□□□□□□古今名言敏而好学，不耻下问——孔子业精于勤，荒于嬉；行成于思，毁于随——韩愈兴于《诗》，立于礼，成于乐——孔子己所不欲，勿施于人——孔子读书破万卷，下笔如有神——杜甫读书有三到，谓心到，眼到，口到——朱熹立身以立学为先，立学以读书为本——欧阳修读万卷书，行万里路——刘彝黑发不知勤学早，白首方悔读书迟——颜真卿书卷多情似故人，晨昏忧乐每相亲——于谦书犹药也，善读之可以医愚——刘向莫等闲，白了少年头，空悲切——岳飞发奋识遍天下字，立志读尽人间书——苏轼鸟欲高飞先振翅，人求上进先读书——李苦禅立志宜思真品格，读书须尽苦功夫——阮元非淡泊无以明志，非宁静无以致远——诸葛亮熟读唐诗三百首，不会作诗也会吟——孙洙《唐诗三百首序》书到用时方恨少，事非经过不知难——陆游问渠那得清如许，为有源头活水来——朱熹旧书不厌百回读，熟读精思子自知——苏轼书痴者文必工，艺痴者技必良——蒲松龄声明访问者可将本资料提供的内容用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律的规定，不得侵犯本文档及相关权利人的合法权利。

谢谢合作！。

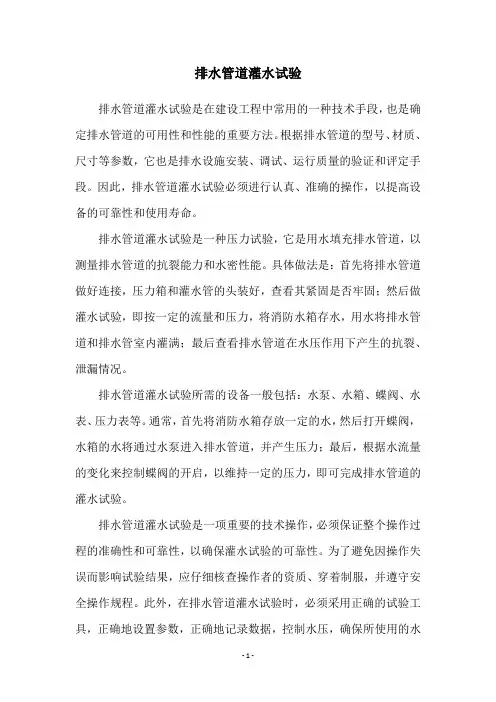

排水管道灌水试验
排水管道灌水试验是在建设工程中常用的一种技术手段，也是确定排水管道的可用性和性能的重要方法。

根据排水管道的型号、材质、尺寸等参数，它也是排水设施安装、调试、运行质量的验证和评定手段。

因此，排水管道灌水试验必须进行认真、准确的操作，以提高设备的可靠性和使用寿命。

排水管道灌水试验是一种压力试验，它是用水填充排水管道，以测量排水管道的抗裂能力和水密性能。

具体做法是：首先将排水管道做好连接，压力箱和灌水管的头装好，查看其紧固是否牢固；然后做灌水试验，即按一定的流量和压力，将消防水箱存水，用水将排水管道和排水管室内灌满；最后查看排水管道在水压作用下产生的抗裂、泄漏情况。

排水管道灌水试验所需的设备一般包括：水泵、水箱、蝶阀、水表、压力表等。

通常，首先将消防水箱存放一定的水，然后打开蝶阀，水箱的水将通过水泵进入排水管道，并产生压力；最后，根据水流量的变化来控制蝶阀的开启，以维持一定的压力，即可完成排水管道的灌水试验。

排水管道灌水试验是一项重要的技术操作，必须保证整个操作过程的准确性和可靠性，以确保灌水试验的可靠性。

为了避免因操作失误而影响试验结果，应仔细核查操作者的资质、穿着制服，并遵守安全操作规程。

此外，在排水管道灌水试验时，必须采用正确的试验工具，正确地设置参数，正确地记录数据，控制水压，确保所使用的水
质。

排水管道灌水试验后，应进行全面的检查和评估，以便确定排水管道的使用寿命和可用性。

综上所述，排水管道灌水试验是确定排水管道的可用性和性能的重要手段，应严格按照操作要求，进行严格、有效的灌水试验，以保证排水设施的可用性和安全性。

雨水管灌水试验【篇一：排水管道灌水试验记录】排水管道灌水试验记录编号：05?06□□□【篇二：排水管试验】摘要：本人就规范gb50242－2002中对隐蔽或埋地的排水管必须作灌水试验的规定，介绍了通球、通水、灌水等几种试验检查排水管、雨水管是否渗漏是否畅通的方法。

本人在《中国给水排水》2003年3期上发表的论文。

关键词：室内排水雨水通水通球灌水试验建筑排水管道施工一般是按先地下后地上、由下而上的顺序。

当埋地管道铺设完毕后，为了保证其不被损坏和不影响土建及其它工序的施工，必须将开挖的管沟及时回填。

为了保证排水，管道一旦隐蔽就很难发现其渗漏及施工质量的好坏。

国标gb50242－2002第5.2.1条规定：“隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具上边缘或底层地面高度。

”对于多层、高层象酒店等综合性建筑，排水系统很复杂，不仅要对埋地排水管道作灌水试验，而且要对管道井中及吊顶内的排水管进行检查，因这些部位的管道隐蔽后，如果渗漏水，不仅修理困难影响使用，而且污染室内环境损失很大。

合格的排水系统应该是严密不漏和畅通不堵。

要达到这一要求，就要在施工过程中，必须要对系统进行一系列的检查、试验措施。

具体地讲，采用灌水及通水的方法检查管道的严密性，验证是否渗漏。

用通球和通水的方法检查管道的通畅性，验证是否堵塞。

下面分别叙述。

1、通球试验对于多层及高层建筑，排水系统较为复杂、工期长，在排水立管施工安装完工后，很难避免较大的异物（如断砖、砂浆块、木块）进入管内，可能造成立管及出户管弯头被堵而导致出水不畅通。

对此，交付使用前可用通球的办法进行检查，方法是将一直径不小于2/3立管直径的橡胶球或木球，用线贯穿并系牢（线长略大于立管总高度）然后将球从伸出屋面的通气口向下投入，看球能否顺利地通过主管并从出户弯头处溜出，如能顺利通过，说明主管无堵塞。

如果通球受阻，可拉出通球，测量线的放出长度，则可判断受阻部位，然后进行疏通处理，反复作通球试验，直至管道通畅为止，如果出户管弯头后的横向管段较长，通球不易滚出，可灌些水帮助通球流出。

工程名称：国电宁夏方家庄电厂2×1000MW机组工程编号：01-04-01-00-05-02-01-01-001 电土施表13.3-7
工程名称：国电宁夏方家庄电厂2×1000MW机组工程编号：01-04-01-00-05-02-02-01-001 电土施表13.3-7
工程名称：国电宁夏方家庄电厂2×1000MW机组工程编号：01-04-01-00-05-02-02-01-001 电土施表13.3-7
工程名称：国电宁夏方家庄电厂2×1000MW机组工程编号：01-04-04-00-05-02-02-01-001 电土施表13.3-7
工程名称：国电宁夏方家庄电厂2×1000MW机组工程编号：01-04-06-00-09-07-01-01-001 电土施表13.3-7
工程名称：国电宁夏方家庄电厂2×1000MW机组工程编号：02-04-04-00-05-02-02-01-001 电土施表13.3-7
工程名称：国电宁夏方家庄电厂2×1000MW机组工程编号：01-04-17-00-05-07-01-01-001 电土施表13.3-7
工程名称：国电宁夏方家庄电厂2×1000MW机组工程编号：01-04-17-00-05-02-02-01-001 电土施表13.3-7。

管道灌水试验记录试验名称：管道灌水试验试验日期：2024年10月10日试验地点：工程施工现场试验参与人员：项目经理、工程师、技术员等一、试验目的二、试验内容1.管道系统漏水试验：通过将管道系统充满水后观察、记录出现的漏水情况，并在降低水压后继续观察，判断是否存在潜在的漏水点。

2.管道系统稳定性试验：在正常使用压力下，观察管道系统是否出现震动、松动等情况，评估管道系统的稳定性。

3.管道系统耐压性能试验：逐步增加管道系统的水压，记录不同压力下管道系统的变形情况，判断管道系统的耐压性能。

三、试验流程1.准备工作a.检查管道系统的管道连接是否牢固，阀门是否正常、无卡死情况。

b.准备所需的灌水设备、管道压力计等试验工具。

c.组织试验人员进行试验安全培训，确保试验过程中的安全性。

2.漏水试验a.开启进水阀门，逐步充满水，观察管道系统是否出现明显的漏水点。

b.记录和标记漏水点位置，对明显漏水点进行修复。

3.稳定性试验a.调整进水阀门，使得管道系统达到正常使用水压。

b.观察管道系统是否出现明显的震动、松动等异常情况。

c.如出现异常情况，立即停止试验，检查管道系统，确定异常原因并进行修复。

4.耐压性能试验a.逐步增加管道系统的水压，记录不同压力下管道系统的变形情况。

b.连续观察管道系统的变形情况，直到达到预定试验压力或管道系统出现异常。

5.试验结果记录a.记录漏水点的数量、位置等细节。

b.记录稳定性试验过程中出现的异常情况，以及异常情况的处理方法。

c.记录不同压力下管道系统的变形情况，包括管道变形量、管道是否出现破裂等情况。

四、试验安全措施1.试验过程中必须佩戴安全帽、手套等个人防护装备，确保人员安全。

2.试验前需排除试验区域的其他人员，确保试验区域的安全性。

3.在试验过程中应加强现场监督，确保试验仪器设备的正常操作以及人员的安全。

五、试验总结通过本次管道灌水试验，我们检验了管道系统的漏水情况、稳定性和耐压性能。

排水管道灌水试验
排水管道灌水试验，也称作渗漏测试，是通过压力水或空气，对排水管道进行加压试验，来对管道连接处、支管点以及整体管道进行检测，以检查排水管道是否有漏水缺陷存在。

该试验方法简单、方便，且试验成本较低，常被用于管道的质量检测。

排水管道灌水试验的一般步骤如下：1.根据管道的设计要求准备压力介质；2.通过压力介质对管道进行加压；3.观察压力变化，记录压力变化幅度；4.对管道有无渗漏做全面检查；5.确认无渗漏再将压力介质放出；
6.完成灌水试验。

灌水试验完成后，向客户提供灌水试验报告，报告中包含当次试验结果及其分析结论，为用户评估管道的质量提供依据，可以根据该报告做出继续使用管道或修补管道的决定。

给排水管道灌水通水试验记录一、实验目的验证排水管道的密封性和排水性能是否符合设计要求，以确保工程质量。

二、实验器材和试验材料1.排水管道：使用工程中安装的排水管道，包括主管道和分支管道。

2.水泵：用于灌水通水的水泵。

3.水表：用于测量水流量。

4.测量工具：包括尺子、量具、水平仪等。

三、实验步骤1.准备工作a.清理排水管道：清理排水管道内的污物和杂物，保证排水畅通。

b.准备设备：安装好水泵和水表，并按照设计要求设置好水泵的启停参数。

2.灌水通水试验a.封堵管道：先封堵分支管道，再封堵主管道出口。

b.灌水：通过启动水泵，将水泵中的水导入排水管道中，逐渐增加水流速度，直到达到设计流量。

c.观察检查：灌水时，观察排水管道是否有渗漏、滴水等情况，如有异常及时进行处理。

d.时间记录：记录开始灌水时间，并定期记录灌水时间间隔，例如每10分钟记录一次，以及每次的灌水流量。

e.观察水表：观察水表的读数，以测量实际的水流量。

3.测量与记录a.管道长度：使用尺子或量具测量排水管道的长度，记录在实验记录表中。

b.管道高度：使用水平仪测量排水管道的高低位置，记录在实验记录表中。

c.管道倾斜度：使用水平仪测量排水管道的倾斜度，记录在实验记录表中。

d.水流速度：根据水表读数和实验时间，计算出水流速度，记录在实验记录表中。

e.管道渗漏：观察排水管道的各个连接点是否有渗漏情况，并记录在实验记录表中。

四、实验结果与分析1.实验时间：记录了开始灌水时间、灌水间隔时间和结束灌水时间。

2.实际水流量：根据水表读数和实验时间计算出的实际水流量。

3.管道长度：测量的排水管道长度。

4.管道高度：测量的排水管道的高低位置。

5.管道倾斜度：测量的排水管道的倾斜度。

6.管道渗漏：记录了排水管道各个连接点的渗漏情况。

根据实验结果进行分析和判断，如果排水管道密封性良好，没有渗漏，且水流畅通，满足设计要求，则实验合格。

若存在渗漏或其他异常情况，则需要进行修复和改进。

给排水管道灌水（通水）试验记录表C2-17-2工程名称虞城县响河商业街售楼处试验时间年月日试验部位一至顶层依据标准GB50242-200《建筑给水排水及采暖工程施工质量验收规范》5.2.1编号规范或设计要求试验备注规格材质允许渗水量计量时间实际渗水量试验时间通水情况F—1 de20 PP-R 不允许渗水满水15min水面下降后，再灌满观察5min管道及接口无渗漏20min管道畅通且液面无下降灌水高度高于底层卫生器具上边F—2 de25 PP-R 不允许渗水满水15min水面下降后，再灌满观察5min管道及接口无渗漏20min管道畅通且液面无下降灌水高度高于底层卫生器具上边F—3 de50 PP-R 不允许渗水满水15min水面下降后，再灌满观察5min管道及接口无渗漏20min管道畅通且液面无下降灌水高度高于底层卫生器具上边F—4 de50 PP-R 不允许渗水满水15min水面下降后，再灌满观察5min管道及接口无渗漏20min管道畅通且液面无下降灌水高度高于底层卫生器具上边F—5 de75 PP-R 不允许渗水满水15min水面下降后，再灌满观察5min管道及接口无渗漏20min管道畅通且液面无下降灌水高度高于底层卫生器具上边评定意见：所试排水管道灌水试验合格2014年月日参监理(建设)单位施工单位加人员专业技术负责人质检员试验员给排水管道灌水（通水）试验记录表C2-17-2工程名称中国人民解放军71315部队公寓试验时间年月日试验部位一至四层依据标准GB50242-200《建筑给水排水及采暖工程施工质量验收规范》5.2.1编号规范或设计要求试验备注规格材质允许渗水量计量时间实际渗水量试验时间通水情况F—6 de110 UPVC 不允许渗水满水15min水面下降后，再灌满观察5min管道及接口无渗漏20min管道畅通且液面无下降灌水高度高于底层卫生器具上边F—7 de160 UPVC 不允许渗水满水15min水面下降后，再灌满观察5min管道及接口无渗漏20min管道畅通且液面无下降灌水高度高于底层卫生器具上边评定意见：所试排水管道灌水试验合格2011年月日参加监理(建设)单位施工单位专业技术负责人质检员试验员人员给水管道灌水（通水）试验记录表C2-17-2工程名称商丘市金地邮政大厦（北楼）试验时间年月日试验部位一至十二层依据标准GB50242-200《建筑给水排水及采暖工程施工质量验收规范》5.2.1编号规范或设计要求试验备注规格材质允许渗水量计量时间实际渗水量试验时间通水情况污—1 DN25 PPR 不允许渗水满水15min水面下降后，再灌满观察5min管道及接口无渗漏20min管道畅通且液面无下降灌水高度高于底层卫生器具上边污—2 DN20 PPR 不允许渗水满水15min水面下降后，再灌满观察5min管道及接口无渗漏20min管道畅通且液面无下降灌水高度高于底层卫生器具上边评定意见：所试给水管道灌水试验合格2006年月日参加人员监理(建设)单位施工单位专业技术负责人质检员试验员排水管道灌水（通水）试验记录表C2-17-2工程名称商丘市金地邮政大厦（北楼）试验时间年月日试验部位一至十二层依据标准GB50242-200《建筑给水排水及采暖工程施工质量验收规范》5.2.1编号规范或设计要求试验备注规格材质允许渗水量计量时间实际渗水量试验时间通水情况污—1 DN160 UPVC 不允许渗水满水15min水面下降后，再灌满观察5min管道及接口无渗漏20min管道畅通且液面无下降灌水高度高于底层卫生器具上边污—2 DN110UPVC 不允许渗水满水15min水面下降后，再灌满观察5min管道及接口无渗漏20min管道畅通且液面无下降灌水高度高于底层卫生器具上边污—3 DN75UPVC 不允许渗水满水15min水面下降后，再灌满观察5min管道及接口无渗漏20min管道畅通且液面无下降灌水高度高于底层卫生器具上边污—4 DN50UPVC 不允许渗水满水15min水面下降后，再灌满观察5min管道及接口无渗漏20min管道畅通且液面无下降灌水高度高于底层卫生器具上边评定意见：所试排水管道灌水试验合格2006年月日参加监理(建设)单位施工单位专业技术负责人质检员试验员人员雨水管道灌水（通水）试验记录表C2-17-2工程名称商丘市金地邮政大厦（北楼）试验时间年月日试验部位一至十二层依据标准GB50242-200《建筑给水排水及采暖工程施工质量验收规范》5.2.1编号规范或设计要求试验备注规格材质允许渗水量计量时间实际渗水量试验时间通水情况污—1 DN110 PVCV 不允许渗水满水15min水面下降后，再灌满观察5min管道及接口无渗漏20min管道畅通且液面无下降评定意见：所试雨水管道灌水试验合格2006年月日参加人员监理(建设)单位施工单位专业技术负责人质检员试验员。
