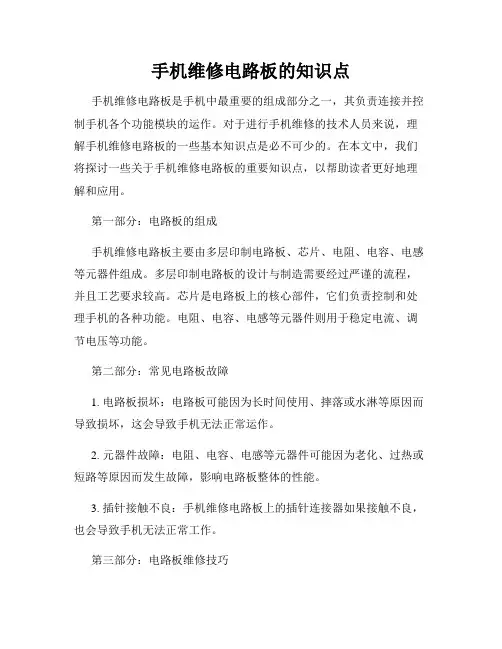

手机维修电路板的知识点手机维修电路板是手机中最重要的组成部分之一,其负责连接并控制手机各个功能模块的运作。
对于进行手机维修的技术人员来说,理解手机维修电路板的一些基本知识点是必不可少的。
在本文中,我们将探讨一些关于手机维修电路板的重要知识点,以帮助读者更好地理解和应用。
第一部分:电路板的组成手机维修电路板主要由多层印制电路板、芯片、电阻、电容、电感等元器件组成。
多层印制电路板的设计与制造需要经过严谨的流程,并且工艺要求较高。
芯片是电路板上的核心部件,它们负责控制和处理手机的各种功能。
电阻、电容、电感等元器件则用于稳定电流、调节电压等功能。
第二部分:常见电路板故障1. 电路板损坏:电路板可能因为长时间使用、摔落或水淋等原因而导致损坏,这会导致手机无法正常运作。
2. 元器件故障:电阻、电容、电感等元器件可能因为老化、过热或短路等原因而发生故障,影响电路板整体的性能。
3. 插针接触不良:手机维修电路板上的插针连接器如果接触不良,也会导致手机无法正常工作。
第三部分:电路板维修技巧1. 使用适当的工具:维修电路板需要使用一些专门的工具,如焊接台、万用表等,以确保操作的准确性和安全性。
2. 熟悉电路板结构:了解电路板的组成和结构可以帮助维修人员更好地判断故障原因,并采取相应的维修方法。
3. 精确检测故障点:在维修电路板时,需要使用万用表等仪器检测各个元器件的工作状态,找到故障所在,并予以修复。
4. 善用短路法:短路法是一种常用的排除故障方法,通过短路元器件,可以判断故障是否在于该部分,从而确定维修方向。
第四部分:学习资源推荐1. 书籍:《手机维修电路板原理与实战》、《电路板设计与制造实务》等书籍详细介绍了电路板的原理、故障排除和维修技巧。
2. 在线课程:咨询当地技术学院或维修培训机构,寻找与手机维修电路板相关的在线课程,这些课程往往能提供更系统和实践性的培训。
3. 社区论坛:加入手机维修相关的社区论坛,与其他维修人员交流经验,获取实际案例和解决方案,提升维修技能。

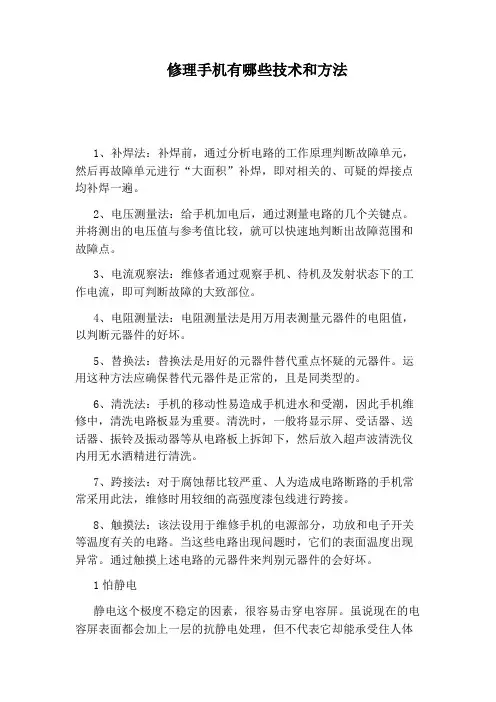

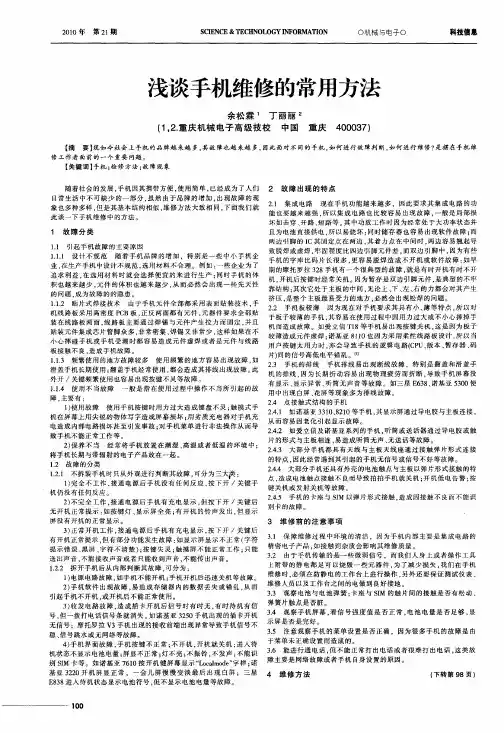

修理手机有哪些技术和方法1、补焊法:补焊前,通过分析电路的工作原理判断故障单元,然后再故障单元进行“大面积”补焊,即对相关的、可疑的焊接点均补焊一遍。
2、电压测量法:给手机加电后,通过测量电路的几个关键点。
并将测出的电压值与参考值比较,就可以快速地判断出故障范围和故障点。
3、电流观察法:维修者通过观察手机、待机及发射状态下的工作电流,即可判断故障的大致部位。
4、电阻测量法:电阻测量法是用万用表测量元器件的电阻值,以判断元器件的好坏。
5、替换法:替换法是用好的元器件替代重点怀疑的元器件。
运用这种方法应确保替代元器件是正常的,且是同类型的。
6、清洗法:手机的移动性易造成手机进水和受潮,因此手机维修中,清洗电路板显为重要。
清洗时,一般将显示屏、受话器、送话器、振铃及振动器等从电路板上拆卸下,然后放入超声波清洗仪内用无水酒精进行清洗。
7、跨接法:对于腐蚀帮比较严重、人为造成电路断路的手机常常采用此法,维修时用较细的高强度漆包线进行跨接。
8、触摸法:该法设用于维修手机的电源部分,功放和电子开关等温度有关的电路。
当这些电路出现问题时,它们的表面温度出现异常。
通过触摸上述电路的元器件来判别元器件的会好坏。
1怕静电静电这个极度不稳定的因素,很容易击穿电容屏。
虽说现在的电容屏表面都会加上一层的抗静电处理,但不代表它却能承受住人体静电带来的瞬间电压。
而且有不少人喜欢贴一张容易产生静电的劣质屏幕保护膜,更增大了静电发生的概率。
2怕油污和汗水等导电介质油污和汗水等导电介质覆盖在屏幕上会形成导电层,从而引起屏幕飘移。
所以平时洗完手或手掌出汗后,应擦干再用手机,更不要在洗澡的时候把手机带进淋浴房。
3怕高温40度左右的温度,就有可能引起电容屏飘移,长期处在这个温度,电容屏不但会降低寿命还会翘辫子。
所以不要日光浴,不要在高温长时间使用。
长时间的玩游戏也会引起机器高温。
如果你的爱机遇到了高温情况,最好的方法就是将它放凉。
4怕磁场在屏幕上放一小块磁铁,很快就能发现电容屏出现暂时性失灵,时间长了就会造成永久性失灵。

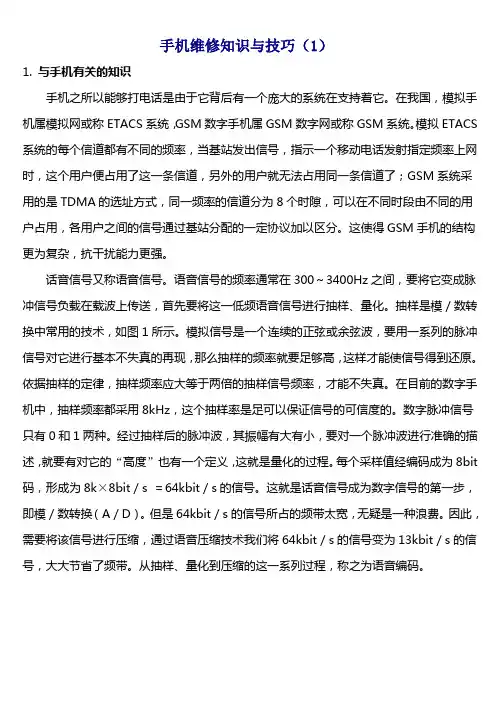

手机维修知识与技巧(1)1. 与手机有关的知识手机之所以能够打电话是由于它背后有一个庞大的系统在支持着它。
在我国,模拟手机属模拟网或称ETACS系统,GSM数字手机属GSM数字网或称GSM系统。
模拟ETACS 系统的每个信道都有不同的频率,当基站发出信号,指示一个移动电话发射指定频率上网时,这个用户便占用了这一条信道,另外的用户就无法占用同一条信道了;GSM系统采用的是TDMA的选址方式,同一频率的信道分为8个时隙,可以在不同时段由不同的用户占用,各用户之间的信号通过基站分配的一定协议加以区分。
这使得GSM手机的结构更为复杂,抗干扰能力更强。
话音信号又称语音信号。
语音信号的频率通常在300~3400Hz之间,要将它变成脉冲信号负载在载波上传送,首先要将这一低频语音信号进行抽样、量化。
抽样是模/数转换中常用的技术,如图1所示。
模拟信号是一个连续的正弦或余弦波,要用一系列的脉冲信号对它进行基本不失真的再现,那么抽样的频率就要足够高,这样才能使信号得到还原。
依据抽样的定律,抽样频率应大等于两倍的抽样信号频率,才能不失真。
在目前的数字手机中,抽样频率都采用8kHz,这个抽样率是足可以保证信号的可信度的。
数字脉冲信号只有0和1两种。
经过抽样后的脉冲波,其振幅有大有小,要对一个脉冲波进行准确的描述,就要有对它的“高度”也有一个定义,这就是量化的过程。
每个采样值经编码成为8bit 码,形成为8k×8bit/s =64kbit/s的信号。
这就是话音信号成为数字信号的第一步,即模/数转换(A/D)。
但是64kbit/s的信号所占的频带太宽,无疑是一种浪费。
因此,需要将该信号进行压缩,通过语音压缩技术我们将64kbit/s的信号变为13kbit/s的信号,大大节省了频带。
从抽样、量化到压缩的这一系列过程,称之为语音编码。
图1抽样频率语音编码后,我们得到的是一组连贯地反映话音信息的13kbit/s脉冲信号,这组信号将被重新分组,分解出重要bit码、次重要bit码和不重要bit码,然后将他们不按次序地插入码群中,这就是分间插入。
手机维修硬件知识点总结一、硬件故障诊断1. 电源问题手机开机失败、突然关机、无法充电等问题往往与电源相关的硬件故障有关,可能是电池损坏、充电口接触不良、电源管理芯片故障等。
2. 屏幕问题屏幕显示异常、触摸不灵、屏幕破裂等问题一般与手机的显示屏、触摸屏有关,可能是屏幕线路损坏、屏幕芯片故障、触摸屏幕损坏等。
3. 主板问题手机无法开机、无法正常工作、无信号等问题往往与主板相关的硬件故障有关,可能是主板芯片故障、主板线路损坏、主板元器件故障等。
4. 摄像头问题摄像头无法正常拍照、照片模糊、摄像头无法对焦等问题可能是与摄像头芯片、摄像头线路、摄像头调焦元件等有关。
5. 音频问题无声、声音小、杂音等问题一般与手机的音频芯片、音频元件、音频线路有关。
6. 通讯问题无法接收信号、无法打电话、无法收发短信等问题可能是手机的通讯芯片、天线、通讯线路等问题。
二、手机硬件维修常用工具1. 螺丝刀和吸盘:用于拆解手机外壳和固定各种零部件。
2. 前后摄像头测试夹:用于测试手机前后摄像头是否正常工作。
3. 多用途测试线:用于测试手机的各项硬件功能,如屏幕、触摸、摄像头、声音等。
4. 电烙铁和焊锡膏:用于焊接和修复手机的线路和元器件。
5. 除尘球和镊子:用于清理手机内部的灰尘和杂物。
6. 万用表:用于测试手机各种元器件的电阻、电压和电流。
7. IC解锁器和热风枪:用于解锁和烧录手机主板上的芯片。
8. 等离子焊接仪:用于焊接手机主板上的微小元器件。
三、手机维修常见故障处理方法1. 电池问题如果手机无法开机或者电池持续很短,可以首先检查电池是否正常工作,如果电池损坏,需要更换新电池;如果是充电口接触不良,可以清洁充电口或更换充电线。
2. 屏幕问题如果手机屏幕显示异常或者触摸不灵,可以首先检查屏幕线路和触摸屏幕是否损坏,如果损坏需要更换新的屏幕和触摸屏幕。
3. 主板问题如果手机无法开机或者无法正常工作,可以首先检查主板元器件和线路是否损坏,如果是芯片故障,则需要更换新的主板芯片;如果是线路损坏,则需要焊接修复。
如何进行电子产品维修现代电子产品的普及,使得人们的生活得到了极大的便利。
无论是智能手机、笔记本电脑还是平板电脑,这些电子产品都成为了我们日常生活必不可少的一部分。
然而,随着使用时间的增长和频繁的使用,这些电子产品难免会出现故障。
所以,正确的维修电子产品的方法显得尤为重要,本文将为大家介绍如何进行电子产品维修。
第一步:诊断故障在进行电子产品维修之前,首先需要了解故障的具体原因。
如果你不知道故障的具体原因,那么即使进行维修,问题也无法得到完全的解决。
因此,了解故障的原因,是进行电子产品维修的第一步。
如果你是一个维修专业人士,那么你可能需要使用专业的检测工具来帮助你检测电子产品故障。
但是,对于一般的用户而言,可以根据出现的问题来初步判断故障的原因。
例如,当你的手机屏幕无法显示的时候,你首先可以尝试调整屏幕亮度,或者检查一下电池是否正常。
如果这些方法都无法解决问题,那么有可能是屏幕本身或者屏幕的接线出现故障,需要更深入的检查。
第二步:备份和恢复数据在进行电子产品维修之前,务必备份好设备中的重要数据。
如果你刚刚备份数据,那么维修时即使发生数据丢失的情况,也不会对你造成严重的影响。
因此,在进行维修时,切记备份数据。
备份数据可以使用云存储、外部移动存储设备等方式来进行。
备份完成之后,在维修完成后再将备份的数据恢复到设备中,避免数据丢失的情况发生。
第三步:使用正确的工具在进行电子产品维修时,选择正确的工具是非常重要的。
使用不恰当的工具,不仅会让维修工作变得更加困难,还很容易损坏设备。
在进行电子产品维修时,需要使用的工具可能包括扭矩扳手、螺丝刀、开膛手、摆线钳等。
手头的工具越多,越有可能进行精细或高效的工作。
当然,使用正确的工具并不一定需要购买昂贵的仪器设备。
在一些情况下,使用常用的物品,如剪刀、胶带、橡皮筋等也可以派上用场。
第四步:防止静电在进行电子产品维修时,静电是非常大的一个隐患。
静电可能会引起电子产品的永久性损坏,因此必须防止静电产生。
电子产品维修常见问题解决
一、电子产品维修常见问题解决
在日常生活中,我们经常会遇到电子产品出现各种各样的故障,比如手机无法充电、电脑突然死机等等。
这些问题给我们的生活带
来了不便,但是只要我们掌握了一些基本的维修技巧,就能够轻松
解决这些常见问题。
首先,让我们来看看手机无法充电这个问题。
当我们发现手机
无法充电时,首先要检查充电线是否损坏,可以尝试更换一根充电
线来排除故障。
如果更换充电线后仍然无法充电,那么可能是手机
充电口出现了问题。
这时候可以尝试用棉签蘸取少许酒精清洁充电口,或者用吹风机吹干充电口内的灰尘和水汽。
如果以上方法都无效,那么建议尽快联系专业维修人员进行维修。
二、电脑突然死机
另一个常见问题是电脑突然死机。
当电脑突然死机时,我们可
以尝试按下电源键长按5秒来强制关机,然后再重新开机。
如果电
脑频繁死机,可能是因为电脑内存不足或者散热不良导致的。
这时
候可以尝试清理电脑内部灰尘,或者升级电脑内存来解决问题。
另外,及时更新系统和软件也是避免电脑死机的有效方法。
三、结语
总的来说,电子产品在日常使用中难免会出现各种故障,但只要我们掌握了一些基本的维修技巧,就能够轻松解决这些问题。
希望以上提到的方法能够帮助到大家,让我们的电子产品能够更加稳定地运行,为我们的生活带来便利。
电子产品维修随着科技的不断发展,电子产品在我们的生活中扮演着越来越重要的角色。
然而,这些电子产品难免会遇到一些故障和问题,需要进行维修。
本文将介绍一些常见的电子产品维修问题和解决方法,以帮助读者更好地了解和处理这些问题。
一、电脑维修1. 电脑无法开机- 检查电源线是否连接好,插头是否松动- 检查电脑是否受潮或被液体浸泡,需要将其拆开晾干- 若以上方法无效,可能是硬件故障,需请专业人员进行维修2. 电脑运行缓慢- 清理电脑硬盘中的垃圾文件- 关闭不必要的后台程序和启动项- 更新电脑的驱动程序和操作系统3. 电脑蓝屏或死机- 检查电脑是否安装了不兼容的软件或驱动程序,及时卸载- 检查内存条是否松动或损坏,需要更换二、手机维修1. 手机无法充电- 检查充电线是否损坏,更换充电线- 清理充电口内的灰尘或杂物- 查看手机电池是否老化,需要更换电池2. 手机屏幕碎裂- 将手机放在平滑的表面上进行修复,或者请专业人员更换屏幕 - 平时使用手机时要注意保护屏幕,使用手机壳或保护膜3. 手机系统出现问题- 尝试重启手机,更新系统版本- 如问题仍未解决,备份手机数据后进行恢复出厂设置三、家电维修1. 电视无法开机- 检查电视电源是否通电,电源线是否连接好- 尝试使用遥控器开机,或者按电视机上的按钮开机- 若以上方法无效,可能是电视内部电路问题,需要请专业人员进行检修2. 冰箱不制冷- 检查冰箱电源是否通电,插头是否插紧- 清理冰箱背部的风扇和散热器,确保散热良好- 如问题仍未解决,可能是压缩机故障,需要请专业人员进行修理3. 洗衣机无法正常工作- 检查洗衣机电源是否通电,插头是否插紧- 检查洗衣机进水管和出水管是否连接好- 如问题仍未解决,可能是洗衣机内部传感器故障,需要请专业人员进行检修综上所述,电子产品维修是我们在日常生活中常常会遇到的问题。
虽然一些简单的问题可以自己处理,但对于疑难杂症,我们还是需要寻求专业人士的帮助。
项目1 手机的常用元器件及结构部件 教学要求 知识要点 能力要求 关联知识手机常用元器件的识别与检测(1)了解手机贴片元件的种类 (2)掌握手机电阻、电容、电感、晶体管的识别与检测手机的印制电路板实物,印制板中的贴片元件,万用表的使用 手机中特殊部件与组件 (1) 能够识别并检测手机的受话器、送话器、振铃、振动器 (2) 识别并检测滤波器、霍尔传感器、晶振、VCO 、电致发光板、天线开关各种传声器件及发光板、天线开关、万用表的使用 重点难点手机的贴片元件的识别二极管及三极管场效应管的检测与区分各种滤波器的检测各种传声器件的检测、振动、VCO 、晶振的检测任务1.1 手机的常用元器件任务分析手机的常用元器件包含电阻、电容、电感、二极管、三极管;手机的结构部件介绍了集成IC、送受话器、键盘显示部件、SIM 卡、滤波器、手机霍尔翻盖,以上元件及部件都要求能够掌握检测判断方法。
元器件是手机维修的重点,对于元件不仅要认识,还需要掌握其检测方法,了解工作原理,为分析手机电路原理打下基础。
手机中的电阻(R)、电容(C)、电感(L)均为片状无源元件,只有焊点,没有引线。
由干安装时,在PCB 板上不需要打引线孔,两边都可安装元件,再加上这些元件都是1mm× 2mm 左右的小贴片,所以,大大缩小了PcB 板的面积,缩小了手机的体积,但同时也给维修带来了很大难度。
知识链接1.1.1 电阻类1、手机PCB 板上的电阻手机的电阻是PCB 上最小的元件,多为黑色。
贴片电阻体积有大有小,通常有厚膜片状电阻(3.2mmx 1.6mm)及薄膜贴片电阻(2mmx 1mm)两种规格,目前常用为厚膜电阻。
贴片电阻的阻值一般印制在电阻表面机会。
手机贴片电阻外形如图1-1所示。
图1-1 贴片电阻按照电路要求不同,手机的贴片电阻可以分为以下几类:(1)矩形贴片式电阻。
矩形贴片电阻按照材料可以分为金属膜和碳膜电阻。
(2)跨接线电阻。
手机漏电故障的维修方法手机漏电是指给手机加上直流稳压电源后,未按开机键电流表的指针就有电流指示或手机开机后待机电流大。
正常情况下,手机不开机时电流表指示值应为OmA,待机时电流应为5~30mA,最大不应超过50mA。
一些手机用户反应,自已的手机电池消耗快,充满电的电池用不多久即发生低电告警或自动关机,出现这种故障一般多为手机漏电所致。
漏电严重的手机还会造成不开机故障。
漏电故障的原因一般是供电集成块不良或某元件有短路现象,进过水的手机易发生漏电故障,漏电故障检修难度较大,检修时,可采用以下三种方法进行分析和判断。
1.感温法给手机供电几分钟,然后用手触摸可疑元件,发热不正常的元件即为故障元件。
这种方法适合漏电电流不是很大的手机的维修。
2 经验法直接更换功放后故障一般可以排除。
这种方法适合手机漏电较大的故障的维修。
若手机漏电电流很大,即手机加上稳压电源就发生短路或电流上升很快,根据经验,一般为功放短路造成,直接更换功放后故障一般可以排除。
这种方法适合手机漏电较大的故障的维修。
3.断开法若用以上两种方法仍不能排除故障,说明手机漏电故障比较隐蔽,根据经验,漏电故障一般发生在手机电池直接供电的电路部分。
这些部位主要是:电池滤波电路、电源IC、功放电路、振子电路、振铃电路、备用电池电路、电子开关等(不同的手机,电池直接供电的电路可能不尽相同)。
检修时可采取一一断开的方法进行判断手机漏电的维修方法2007-03-16 09:12手机的关机电流一般在1mA之内,待机电流在5mA之内,待机时在与网络同步的过程中电流有时会一定幅度的摆动;通话电流一般在400mA之内。
如果手机的关机,待机或通话电流超过正常范围,那么将造成不开机、电池使用寿命短等故障现象。
实践维修中,一般用稳压电源代替电池给手机供电,通过观察电流的变化情况来判断故障范围,可以将漏电分成三种情况对待:1、关机漏电:加上电源不开机就有漏电电流;2、待机漏电:手机开机后待机电流超过正常范围,待机漏电手机在使用时直接表现为电池使用寿命短;3、发射漏电:手机建立呼叫后,发射电流超出正常范围,发射漏电手机使用时,直接表现为通话时间稍长,手机就发热,电池电量显示格数短时间下降较快。
电子产品维修教程解决常见故障随着科技的不断进步,电子产品已经成为我们生活中不可或缺的一部分。
然而,随之而来的是常见的故障问题。
在本教程中,我们将为您提供解决常见电子产品故障的方法和技巧。
一、电源问题电子产品无法开机或者突然断电是最常见的故障之一。
首先,检查电源线是否插紧和连接稳固。
如果电源线插好但仍然没有反应,可以尝试更换电源线或者插头。
同时,检查电池是否正常。
如果是移动设备,如手机或平板电脑,尝试使用不同的电池进行替换。
对于台式机或笔记本电脑,检查电池是否需要更换或者充电。
二、屏幕问题出现屏幕闪烁、花屏或者没有显示的情况时,我们可以尝试以下解决方法。
首先,检查连接电脑和显示器的线缆是否松动或者损坏。
如果是移动设备,检查触控屏幕是否需要清洁。
如果问题仍然存在,可以尝试重启设备。
如果重启无效,可能需要考虑更换显示屏或者寻求专业人士的帮助。
三、网络问题当电子产品无法连接到互联网时,通常是由于网络问题引起的。
首先,检查无线路由器是否正常工作并且与设备连接。
尝试重新启动路由器和设备,以刷新网络连接。
如果网络问题仍然存在,可以尝试忘记网络并重新连接,或重置网络设置。
如果以上方法无效,可能需要联系网络服务提供商或寻求专业人士的帮助。
四、声音问题如果电子产品无法发出声音或者声音异常,可以尝试以下解决方法。
首先,检查音量设置是否正确,并且确保设备未静音。
如果问题仍然存在,尝试使用不同的耳机或者扬声器进行测试。
如果其他耳机或扬声器正常工作,可能需要考虑更换原有设备的音频部件。
五、软件问题电子产品常常会出现软件故障,如应用程序闪退或者系统崩溃。
首先,尝试重新启动设备来解决软件问题。
如果问题仍然存在,可以尝试关闭和重新打开相关应用程序,或者卸载并重新安装应用程序。
如果问题仍然无法解决,可能需要考虑恢复出厂设置或者寻求专业人士的帮助。
六、数据丢失问题在使用电子产品时,常常会遇到数据丢失的情况,如照片、视频或者文档的损坏或丢失。
电子元器件的损坏,一般很难凭观察员发现,在许多情况下,必须借助仪器才能检测判断,所以下面让我们来了解各种器件实效的特点。
以下内容由买购网整理,提供给您参考。
手机维修常见电子元器件的故障特点
无论是自然损耗所出现的故障,还是人为损坏所出现的故障,一般可归结为电路接点开路,电子元器件损坏和软件故障三种故障。
接点开路,如果是导线的折断,拨插件的断开,接触不良等,检修起来一般比较容易。
而电子元器件的损坏,(除明显的烧坏,发热外),一般很难凭观察员发现,在许多情况下,必须借助仪器才能检测判断,因此对于维修人员来说,首先必需了解各种器件实效的特点,这对于检修电路故障,提高检修效率是极为重要的,以下举一些常用电子元器件实效的特点。
1、集成电路
一般是局部损坏如击穿,开路,短路,功放芯片容易损坏,储存器容易出现软件故障,其它芯片有时会出现虚焊。
2、三极管
击穿,开路,严重漏电,参数变劣。
3,二极管(整流,发光,稳压,变容)。
容易被击穿,开路,使正向电阻变大,反向电阻变小。
4、电阻
在一般情况下,电阻的实效率是比较低的。
但电阻在电路中的作用很大在一些重要电路中,电阻值的变化会使三极管的静态工作点变化,从而引起整个单元电路工作不正常。
电阻的实效特效是:脱焊,阻值变大或变小,温度特性变差。
5、电容
分为有极性电解电容与无极性电解电容。
电解电容的实效特性是:击穿短路,漏电增大,容量变小或断路。
无极性电容的实效特性是:
击穿短路或脱焊,漏电严重或电阻效应。
6、电感
实效特性为:断线,脱焊。
以上说的都是些主要部件,还有些外围元件如场效应管石英晶体等在维修中也不能忽视尤其是受震动易损的石英晶体及大功率器件(功放,电源供给电路,压控振荡器)出现问题,会有不开机或开机后不能
上网,听不到对方声音,联系供应商等故障。
