永大日立电梯故障代码完整版

Last revision date: 13 December 2020. 永大日立电梯故障代码（完整版）

1050BON故障1110TON故障1215BON故障13SDC运转异常14从MICON死机15SDA死机16主从并列通信异常17SDA、SDC串列通信异常1850BC故障或ESTOP切入1999G故障

20双重入力BUFFER异常21过电流检出（IPMFAULT）22过电压检出23SDC保守开关异常24从MICONDRAMERROR25从MICONEEPROMERROR26DSPCHEECKSUMERROR27多发故障检出28P15V电压异常

29主MICONDRAMERROR30主MICONEEPROMERROR31DSPDRAMERROR32抑制回路异常检出33BDCC电压异常34不足电压检出3540D40GON故障

36SDC操作模式错误37逆运转检出38DSP当机检出39100RON/OFF故障40ROTARYENCODER故障41低速OVERSPEED4250BOFF故障43SPD回路故障

44SDCLAN的48V电源异常

OPBLAN-I24B或I48A故障SDCLAN与OPBLAN通讯异常45BKSW动作CHECK46OPENLOCK连续三次47负荷检出回路异常4849

50高速OVERSPEED51速度偏差检知5210TOFF故障5315BOFF故障

54RE故障（U，V，W相角度异常）55HCTOFFSET偏差过大56

57MG。B两段式电源回路异常58DLAN当机

59楼高大于9米，无诱导板检出

60阶高TABLESUMERROR61

62同期位置异常63SDSON故障64SDS速度异常检出65运行中40D异常OFF66运行中40G异常OFF

67平层关门时40D或40G未ON68SDA当机八次检出69SDARAMERROR70共享RAMERROR71主MICON当机检出72主MICON当机八次检出73FMLPOSIOPEN故障74救出运转多发

75POWERMODULE过热76微速运转时间异常77门机马达过热78门机异常7980

81光电POSIOPEN故障82光电POSI短路故障83

84OLSON故障85CLSON故障

86开门动作不正常检知87关门动作不正常检知88停电检知8990

91DZPOSI开路故障92DZPOSI短路故障9394

95最终故障目的阶96最终故障电梯位置97电梯故障最终速度98救出运转总回数99最终之主TCD

合集下载

日立电梯故障代码

日立电梯故障代码

GP电梯故障代码 HGP 电 梯 故 障 检 测 说 明 （日 立 电 梯）

共 4 页 第 1 页

码 故 障 说 明 故 障 检 出 条 件 建 议 检 查 项 目

主微机故障 主机复位非上电复位 1.主控制版的外部接线是否规范布置

2.主控制板与变频模块的连接是否稳固

副微机故障 变频副微机在双口RAM中正常标志超过130毫秒没有变化 1.检查变频微机工作灯是否正常绿灯亮

2.检查主控制板的对外连接是否按规范布置

运行接触器短接故障 运行接触器输出z10aout120286已经断开，但反馈输入x10t1020cc依然有效持续超过1秒 1.检查#10T的驱动回路

2.检查#10T接触器

抱闸接触器短接故障 接触器#15B的驱动输出z15b为OFF，#15B的反馈信号输入x15为ON持续500ms 1.检查#15B的驱动回路

2.检查#15B的反馈信号输入回路

安全继电器短接故障 继电器#50B的驱动输入z50bk为OFF,#50B的信号输入x50b为ON持续300ms 检查板上的50B继电器

安全回路断开故障 安全回路的信号x50bc断开 检查安全回路的输入线路

软件WDT动作 上一次主机复位由软件监视定时器WDT产生 1.检查主控制版的对外接线是否规范布置

2.更换主控制版

连续 3 次开门锁死 连续 3 次开门都没有开到开门限位 1.检查电梯开门的实际情况，确认门机是否动作正常

2.检查开门限位开关

DPROM读写故障 DPROM读写出错标志（dpramerr）非零 1检查主控制板的对外接线是否规范布置

2主控制板重新上电复位3更换主控制板

抱闸制动器短接故障 抱闸控制的输出驱动z15b为OFF，但抱闸确认开关x15ha或x15hb依然保持有效持续1.5s。 1抱闸控制器

2检查抱闸确认开关

抱闸制动器断开故障 抱闸控制的输出驱动z15b为ON，但抱闸确认开关x15ha或x15hb依然保持断开，持续1.5s。 1抱闸控制器

日立电梯故障代码 2

日立电梯故障代码 2

日立电梯故障代码

Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998 HGP电梯故障代码 HGP 电 梯 故 障 检 测 说 明 （日 立 电 梯）

共 4 页 第 1 页

代码 故 障 说 明 故 障 检 出 条 件 建 议 检 查 项 目

10 主微机故障 主机复位非上电复位 1.主控制版的外部接线是否规范布置

2.主控制板与变频模块的连接是否稳固

11 副微机故障 变频副微机在双口RAM中正常标志超过130毫秒没有变化 1.检查变频微机工作灯是否正常绿灯亮

2.检查主控制板的对外连接是否按规范布置

12 运行接触器短接故障 运行接触器输出z10aout120286已经断开，但反馈输入x10t1020cc依然有效持续超过1秒 1.检查#10T的驱动回路

2.检查#10T接触器

13 抱闸接触器短接故障 接触器#15B的驱动输出z15b为OFF，#15B的反馈信号输入x15为ON持续500ms 1.检查#15B的驱动回路

2.检查#15B的反馈信号输入回路

14 安全继电器短接故障 继电器#50B的驱动输入z50bk为OFF,#50B的信号输入x50b为ON持续300ms 检查板上的50B继电器

15 安全回路断开故障 安全回路的信号x50bc断开 检查安全回路的输入线路

16 软件WDT动作 上一次主机复位由软件监视定时器WDT产生 1.检查主控制版的对外接线是否规范布置

2.更换主控制版

17 连续 3 次开门锁死 连续 3 次开门都没有开到开门限位 1.检查电梯开门的实际情况，确认门机是否动作正常

2.检查开门限位开关

19 DPROM读写故障 DPROM读写出错标志（dpramerr）非零 1检查主控制板的对外接线是否规范布置

永大电梯故障代码分析表

永大电梯故障代码分析表

.

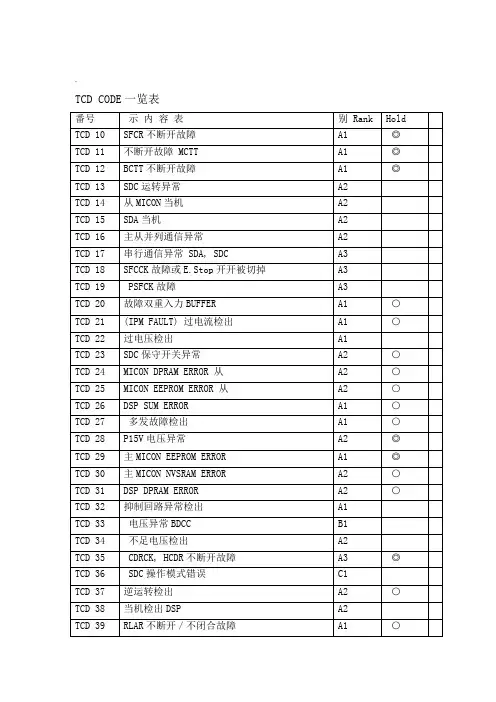

TCD CODE一览表

番号 示 内 容 表 别 Rank Hold

TCD 10 SFCR不断开故障 A1 ◎

TCD 11 不断开故障 MCTT A1 ◎

TCD 12 BCTT不断开故障 A1 ◎

TCD 13 SDC运转异常 A2

TCD 14 从MICON当机 A2

TCD 15 SDA当机 A2

TCD 16 主从并列通信异常 A2

TCD 17 串行通信异常 SDA, SDC A3

TCD 18 SFCCK故障或E.Stop开开被切掉 A3

TCD 19 PSFCK故障 A3

TCD 20 故障双重入力BUFFER A1 ○

TCD 21 (IPM FAULT) 过电流检出 A1 ○

TCD 22 过电压检出 A1

TCD 23 SDC保守开关异常 A2 ○

TCD 24 MICON DPRAM ERROR 从 A2 ○

TCD 25 MICON EEPROM ERROR 从 A2 ○

TCD 26 DSP SUM ERROR A1 ○

TCD 27 多发故障检出 A1 ○

TCD 28 P15V电压异常 A2 ◎

TCD 29 主MICON EEPROM ERROR A1 ◎

TCD 30 主MICON NVSRAM ERROR A2 ○

TCD 31 DSP DPRAM ERROR A2 ○

TCD 32 抑制回路异常检出 A1

TCD 33 电压异常BDCC B1

TCD 34 不足电压检出 A2

TCD 35 CDRCK, HCDR不断开故障 A3 ◎

TCD 36 SDC操作模式错误 C1

日立电梯故障代码 3

日立电梯故障代码 3

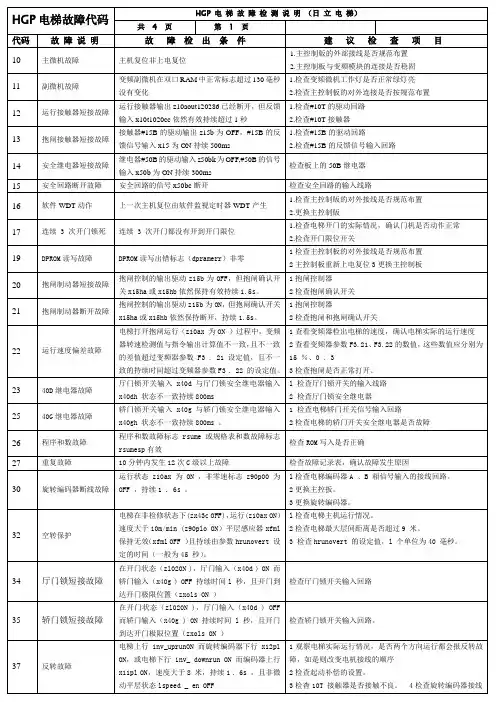

HGP电梯故障代码 HGP 电 梯 故 障 检 测 说 明 （日 立 电 梯）

共 4 页 第 1 页

代码 故 障 说 明 故 障 检 出 条 件 建 议 检 查 项 目

10 主微机故障 主机复位非上电复位 1.主控制版的外部接线是否规范布置

2.主控制板与变频模块的连接是否稳固

11 副微机故障 变频副微机在双口RAM中正常标志超过130毫秒没有变化 1.检查变频微机工作灯是否正常绿灯亮

2.检查主控制板的对外连接是否按规范布置

12 运行接触器短接故障 运行接触器输出z10aout120286已经断开，但反馈输入x10t1020cc依然有效持续超过1秒 1.检查#10T的驱动回路

2.检查#10T接触器

13 抱闸接触器短接故障 接触器#15B的驱动输出z15b为OFF，#15B的反馈信号输入x15为ON持续500ms 1.检查#15B的驱动回路

2.检查#15B的反馈信号输入回路

14 安全继电器短接故障 继电器#50B的驱动输入z50bk为OFF,#50B的信号输入x50b为ON持续300ms 检查板上的50B继电器

15 安全回路断开故障 安全回路的信号x50bc断开 检查安全回路的输入线路

16 软件WDT动作 上一次主机复位由软件监视定时器WDT产生 1.检查主控制版的对外接线是否规范布置

2.更换主控制版

17 连续 3 次开门锁死 连续 3 次开门都没有开到开门限位 1.检查电梯开门的实际情况，确认门机是否动作正常

2.检查开门限位开关

19 DPROM读写故障 DPROM读写出错标志（dpramerr）非零 1检查主控制板的对外接线是否规范布置

2主控制板重新上电复位3更换主控制板

20 抱闸制动器短接故障 抱闸控制的输出驱动z15b为OFF，但抱闸确认开关x15ha或x15hb依然保持有效持续1.5s。 1抱闸控制器

2检查抱闸确认开关
