第2章建筑内部给水系统的计算

  • 格式：pptx
  • 大小：7.51 MB
  • 文档页数：6

下载文档原格式

  / 6

合集下载

《建筑给水排水工程》重点整理(不包括水污染上册)

《建筑给水排水工程》重点整理(不包括水污染上册)

建筑给排水重点整理：第一章建筑内部给水系统P212、建筑内部给水系统，一般由引入管、给水管道、给水附件、给水设备、配水设施和计量仪表等组成。

P43、给水管网包括干管、立管、支管和分支管，用于输送和分配用水至建筑内部各个用水点。

(1)干管：又称总干管，是将水从引入管输送至建筑物各区域的管段。

(2)立管：又称竖管，是将水从干管沿垂直方向输送至各楼层、各不同标高处的管段。

(3)支管：又称分配管，是将水从立管输送至各房间内的管段。

(4)分支管：又称配水支管，是将水从支管输送至各用水设备处的管段。

4、目前我国用给水管道可采用钢管、铸铁管、塑料管和复合管等。

P55、常用阀门有（功能、场合）：(1)截止阀，关闭严密，但水流阻力较大，因局部阻力系数与管径成正比，故只适用于管径≤50mm的管道上。

(2)闸阀，全于时水流直线通过，水流阻力小，宜在管径>50mm的管道上采用，但水中若有杂质落入阀座易产生磨损和漏水。

(3)蝶阀，阀板在90°翻转范围内可起调节、节流和关闭作用，操作扭矩小，启闭方便，结构紧凑，体积小。

(4)止回阀，用以阻止管道中水的反向流动。

(5)液位控制阀，用以控制水箱、水池等贮水设备的水位，以免溢流。

(6)液压水位控制阀，水位下降时阀内浮筒下降，管道内的压力将阀门密封面打开，水从阀门两侧喷出，水位上升，浮筒上升，活塞上移阀门关闭停止进水，克服了浮球阀的弊病，是浮球阀的升级换代产品。

(7)安全阀，是保安器材为避免管网、用具或密闭水箱超压破坏，需安装此阀。

P66、水表的分类。

按计量元件运动原理分类：容积式水表、速度式水表（我国多采用速度式水表，速度式水表分为旋翼式和螺翼式两类）P87、水表常用术语：1)过载流量（Qmax）：水表在规定误差限办使用的上限流量。

2)常用流量（公称流量）（Qn）：水表在规定误差限内允许长期通过的流量，其数值为过载流量（Qmax）的1/2。

3)分界流量（Qt）：水表误差限改变时的流量，其数值是公称流量的函数。

建筑内部给水系统的计算

建筑内部给水系统的计算

（2）水泵扬程的确定
①水泵直接从管网抽水
Hb H1 H 2 H3 H 4 H 0
H 0 ——可资用水头。即引入管连接点处室 外管网的最小水压。
②水泵从贮水池中抽水
2.4.3水表和特殊附件的局部水头损失
（1）水表：
hd
q
2 g
Kb
qg—计算管段的设计流量,m³ /h Kb—水表的特性系数，旋翼表Kb=
螺翼表Kb=
2 q max —水表的最大流量，m³ /h 估算：住宅入户水表取0.01MPa， 引入管总水表取0.03MPa,消防校核时取0.05MPa。
表面压力为1标准大气压)运转时，水泵所允许的最大吸上 真空高度。mH2O
3. 水泵的选择
根据所需的流量和相应于该流量下所需的扬程来
选择。 （1）水泵流量的确定 ①单设水泵的给水系统：按设计秒流量取； ②水泵、水箱联合供水的给水系统：由于水箱的调 节作用及水泵可以自动启闭，水泵流量可以选小 些，一般按最大小时用水量或平均小时用水量来 计算。 ③气压给水设备的水泵：水泵（或泵组）的流量 （以气压水罐内的平均压力计，其对应的水泵扬 程的流量），不应小于给水系统最大小时用水量 的1.2倍。
Q
di
2.2 给水系统所需水量
一、生活用水量标准
1．住宅生活用水量标准及时变化系数 (见附表1) 2．集体宿舍、旅馆和公共建筑生活用水量标准
二、最大日用水量
mqd Qd 1000
Qd——最高日生活用水量，m3/d； m——设计单位数，人或床为数等； qd——单位用水定额L/人•d 、L/床•d 、 L/m2•ቤተ መጻሕፍቲ ባይዱ；
注意：1 如计算值小于该管段上一个最大卫

第2章 建筑内部给水系统的计算

第2章 建筑内部给水系统的计算

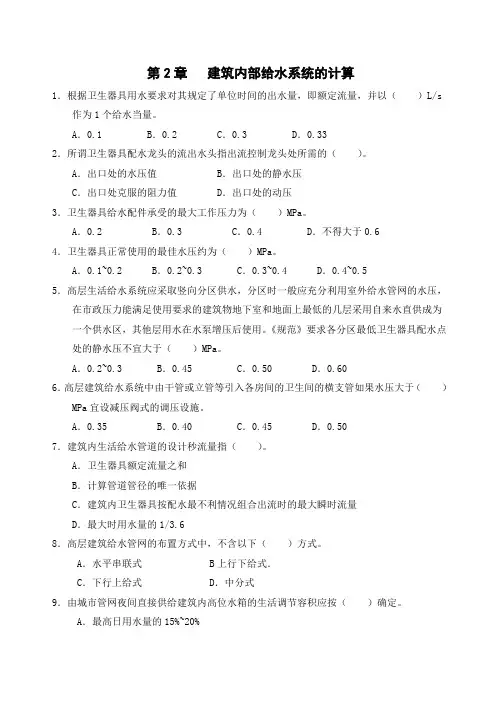

第2章建筑内部给水系统的计算1．根据卫生器具用水要求对其规定了单位时间的出水量，即额定流量，并以（）L/s 作为1个给水当量。

A．0.1 B．0.2 C．0.3 D．0.332．所谓卫生器具配水龙头的流出水头指出流控制龙头处所需的（）。

A．出口处的水压值 B．出口处的静水压C．出口处克服的阻力值 D．出口处的动压3．卫生器具给水配件承受的最大工作压力为（）MPa。

A．0.2 B．0.3 C．0.4 D．不得大于0.64．卫生器具正常使用的最佳水压约为（）MPa。

A．0.1~0.2 B．0.2~0.3 C．0.3~0.4 D．0.4~0.55．高层生活给水系统应采取竖向分区供水，分区时一般应充分利用室外给水管网的水压，在市政压力能满足使用要求的建筑物地下室和地面上最低的几层采用自来水直供成为一个供水区，其他层用水在水泵增压后使用。

《规范》要求各分区最低卫生器具配水点处的静水压不宜大于（）MPa。

A．0.2~0.3 B．0.45 C．0.50 D．0.606．高层建筑给水系统中由干管或立管等引入各房间的卫生间的横支管如果水压大于（）MPa宜设减压阀式的调压设施。

A．0.35 B．0.40 C．0.45 D．0.507．建筑内生活给水管道的设计秒流量指（）。

A．卫生器具额定流量之和B．计算管道管径的唯一依据C．建筑内卫生器具按配水最不利情况组合出流时的最大瞬时流量D．最大时用水量的1/3.68．高层建筑给水管网的布置方式中，不含以下（）方式。

A．水平串联式B上行下给式．C．下行上给式D．中分式9．由城市管网夜间直接供给建筑内高位水箱的生活调节容积应按（）确定。

A．最高日用水量的15%~20%B ．最高日用水量的20%~25%C ．最高日用水量的50%D ．最高日用水量的100%10．生活用高位水箱，采用由水泵向水箱供水，生活用水调节容积，《规范》规定不宜小于最大时用水量的（ ）。

A ．20%B ．30%C ．40%D ．50%11．建筑内生活贮水池贮存生活用水容积，规范规定按最高日用水量的（ ）确定。

二章 建筑内部给水系统的计算作业

二章 建筑内部给水系统的计算作业

某11层住宅的卫生间,一层单独排 水,2～11层使用同一根立管排水. 已知每户卫生间内设有1个坐便器( N=6.0,q=2.0L/S,b=10%), 1个淋浴 器(N=0.45,q=0.15L/S, b=10%)和1个 洗脸盆(N=0.75,q=0.125L/S, b=20%)),则其排水立管底部的排水 设计秒流量为多少L/S?
与冷水混合后的热水温度为70°C，热媒管道热 损失附加系数为1.10，则蒸汽耗量为多少？
2..如图所示，热水锅炉出水温度为80℃，密度 为0.9718kg/L，储水器的回水温度为50℃， 密度为0.9881kg/L，锅炉中心与储水器中心的 标高差为10m，请计算第一循环的自然压力值。

200 150 4.187 (60 7) 0.983 2.83 24 771665kJ / h) ( 设计小时热水量：
Qh Qr (t r tl )C r
771665 2991 2(kJ / h) . (70 7) 4.187 0.978
1某住宅楼共有144户，每户按3.5人计，住宅内设 集中热水供应系统，每天20：00～23：00定时供 应热水。热水用水定额按80L/（人.d)计（ 60℃ ， ρ= 0.9832kg/L),冷水温度按10℃计（ρ= 0.9997kg/L），每户设有两个卫生间和一个厨房， 每个卫生间内设有一个浴盆（带淋浴，小时用水 量为300L/h,水温40 ℃ ， ρ= 0.9922kg/L ℃，同时 使用百分数为70%）、一个洗手盆（小时用水量 为30L/h,水温30 ℃ ， ρ= 0.9957kg/L ℃，同时使 用百分数为50%）和一个大便器，厨房内设一个 洗涤盆（小时用水量为180L/h,水温50 ℃ ， ρ= 0.9881kg/L ，同时使用百分数为70%） （ 试计算： 该住宅楼的设计小时耗热量，

第2章 建筑内部的给水系统的计算

第2章 建筑内部的给水系统的计算

0.53 1.09 1.59 1.98 2.33 2.64 2.93 3.21 3.46 3.71 3.95 8.33 9.91
U0
Ng
3.0 qg U
3.5
U
qg
4.0 qg U
4.5
U
qg
作业2
1 2 3 4 5 6 7 8 9
2.3 给水设计秒流量
2.3.1***当前我国使用的生活给水管网设计秒流 量的计算公式 2. 集体宿舍、旅馆、宾馆、医院、疗养院、 幼儿园、养老院、办公楼、商场、客运站、 会展中心、中小学教学楼、公共厕所等建 筑的设计秒流量计算公式
280 × 4 × 2.5 U0 = = 0.0251 = 2.5% 0.2 × 6.45 × 24 × 3600
管段编号 户管A A1~A2 A2~A3 A3~A4 A4~A5 A5~A6 A6~A7 A7~A8 A8~A9 A9~A10 A10~1 1~2
Ng
qg ( L / s)
管段编号 户管C C1~C2 C2~C3 C3~C4 C4~C5 C5~C6 C6~C7 C7~C8 C8~C9 C9~C10 C10~2 2~3 3~4
× 100 %
U0——生活给水排水管道的最大用水时卫生器具给水 当量平均出流概率，%（查表） q0——最高用水日的用水定额，L/（人·d）（查表） m——用水人数，人 Kh——变化系数（查表） T——用水时间，h（24h）
2.3 给水设计秒流量
住宅生活给水管道设计秒流量计算公式
***注意事项： （1）当计算管道上的卫生器具给水当量总数超过有关规 定的最大值（查表）时，设计秒流量公式为
hj
——管道局部水头损失之和，MPa ——管道局部损失系数 ——沿水流方向局部管件下游的流速，m/s ——重力加速度，m/s2

建筑内部给水系统的计算

建筑内部给水系统的计算

建筑内部给水系统的计算1. 引言建筑内部给水系统是建筑物中一个重要的系统，负责将自来水引入建筑内部，满足建筑物内各处的用水需求。

在设计建筑内部给水系统之前，需要进行一系列的计算，以确保系统能够正常运行、满足用水需求，并符合相关规范和标准。

2. 计算前的准备在进行建筑内部给水系统的计算之前，需要收集以下数据和信息：- 建筑物的平面布置图，包括每个房间的位置和大小； - 建筑物的高度和层数； - 建筑物的用水设备数量和类型，如洗手盆、马桶、淋浴等；- 建筑物的用水需求预估，包括峰值用水量和每天的用水量。

3. 计算步骤建筑内部给水系统的计算包括以下几个步骤：3.1 确定供水管道尺寸首先，需要确定供水管道的尺寸。

根据建筑物的用水设备数量和类型，以及用水需求预估，可以计算出供水管道的流量需求。

然后，根据流量需求和管道材料的摩阻系数，可以确定合适的管道尺寸。

3.2 确定水泵功率根据建筑物的用水需求预估和供水管道的流量需求，可以确定水泵的功率。

水泵的功率需要能够满足建筑物在峰值用水期间的需求，并考虑到水泵的效率和额外的安全系数。

3.3 设计供水管道系统根据供水管道的尺寸和布局，可以设计供水管道系统。

供水管道系统应该包括主管道、分支管道和支管道，以确保从水泵到各处用水设备的供水顺畅。

在设计供水管道系统时，还需要考虑到管道的坡度和支撑方式，以及相关的阀门和附件。

3.4 设计水箱容积建筑物内部的水箱可以作为供水系统的缓冲装置，用于平衡供水和用水之间的差异。

根据建筑物的高度和用水需求预估，可以计算出水箱的容积需求。

水箱的容积应该足够满足建筑物在用水高峰期间的需求，并考虑到水箱的补水方式和节约用水的要求。

3.5 安全系数和规范要求在进行建筑内部给水系统的计算时，需要考虑到安全系数和相关的规范要求。

安全系数可以确保系统在异常情况下仍能正常运行，并满足消防用水的需求。

同时，还需要遵循相关的规范和标准，如《建筑给水排水设计规范》等。

给排水工程-建筑给排水工程第2章建筑内部给水系统的计算 精品

给排水工程-建筑给排水工程第2章建筑内部给水系统的计算 精品

—— 最大小时用水量（L/h）； —— 建筑物内用水时间（h），根据建筑物的性质决定；
——平均小时用水量（L/h）； ——小时变化系数。
下一讲（请预习）
2.3 给水设计秒流量
Thanks a lot！
2.3 给水设计秒流量
设计秒流量：为保证建筑内部用水，生活给水管道的设 计流量，应为建筑内卫生器具按最不利情况组合出流时的 最大瞬时流量。
2.1.2 给水系统所需压力的计算
H2：管路压损 H3：水表压损
H2+H3
H4：流出压力 H4
H：总水压
H
水表
H1 H1：最不利配 水点与引入管
起点的标高差
2.1.2 给水系统所需压力的计算
流出水头：配水龙头或用水设备，保证以给水额定流量出流 时，为克服配件阻力所需的静压值。
设计时按照卫生器具的给水额定流量、当量、连接管公 称管径和最低工作压力表中的数据选取。
2.2 给水系统所需水量
生活用水量可以根据用水定额、小时变化系数、用水单位数 等计算。 1. 用水定额：用水对象单位时间内所需用水量的规定数值，是 确定建筑物设计用水量的主要参数之一。
其数值是在对各类用水对象的实际耗用水量进行多年实测的 基础上，经过分析，并且考虑国家目前的经济状况以及发展趋势 等综合因素而制定的，以作为工程设计时必须遵守的规范。
2.3.1 设计秒流量计算方法概述
2、平方根法 即“前苏联专家库尔辛的最大秒流量法” ➢设计秒流量与卫生器具给水当量总数的平方根成正比； ➢考虑了用水的不均匀性，但没有体现用水的随机性，也没有考虑卫 生器具设置情况、用水人数及小时变化系数的影响； ➢建筑物用途不同比例系数不同，当量数增大到一定程度后，流量增 加极少，导致计算结果偏小。

第2章(2.1~2.4)建筑内部给水系统的计算

第2章(2.1~2.4)建筑内部给水系统的计算

hd
qg 2 Kb
qg —— 计算管段的给水设计流量，m3/h；
hd —— 水表的水头损失，kPa；
可
Kb
——
水表的特性系数，一般由生产厂提供，也 可按下 式计算：
旋翼式水表：Kb
Q2 max 100
载
螺翼式水表：Kb 载流量，m3/h。
Q2 max 10
，Qmax 为水表的过
水表和特殊附件的局部水头损失
U0 —— 给水干管最大用水时卫生器具给水当量平均出流概率；
U0i —— 支管的最高用水时卫生器具给水当量平均出流概率； Ngi —— 相应支管的卫生器具给水当量总数。
当前我国使用的设计秒流量计算公式
某住宅楼共32户，每户卫生间内设冲洗水 箱坐式大便器一个，洗脸盆、淋浴器各1个， 厨房内有洗涤盆1个，阳台上有洗衣机用水嘴1 个。试求该住宅楼引入管中的设计秒流量。
某工厂中一个车间的卫生间设有大便器及小 便器各4只，洗脸盆10只，污水盆2只，淋浴器10 只，求给水总管中设计秒流量。
第2章 建筑内部给水 系统的计算
2.4 给水管网的水力计算
给水管网水力计算的主要内容： 管径
管网的水头损失 水表和特殊附件的水头损失
水力计算的方法步骤
给水系统所需 压力
确定管径
为保证建筑内部用水，生活给水管道的设计 流量，应为建筑内卫生器具按最不利情况组合出 流时的最大瞬时流量，又称为设计秒流量。
1. 建筑内部给水管道的设计秒流量的确定方法 (1) 经验法 (2) 平方根法 (3) 概率法
当前我国使用的设计秒流量计算公式
1.住宅生活给水管道设计秒流量的计算公式
q g
0.2 •U
给水管网水头损失的计算

第二章 建筑内部给水系统计算

第二章 建筑内部给水系统计算

3.水表水头损失
（1）水表的选择 水表的类型应根据安装水表的管段上，通过水流 的水质、水量、水压、水的温度以及水量的变化等 情况选定。
（2）水表的水头损失 hd=qg2/Kb qg——计算管段的设计秒流量，(m3/h); hd——水表的水头损失(kPa); Kb——水表的特性系数，一般由生产长提供， 也可按式计算。
如:“给水钢管水力计算表”见附录2.1 “给水铸铁管水力计算表”见附录2.2 “给水塑料管水力计算表”见附录2.3
2.局部水头损失
v2 h j 2g
v——沿流动方向局部零件下游的流速,(m/s); g——重力加速度,(m/s2); ξ——管段局部阻力系数; hj——管段局部水头损失之和,(KPa 或mmH20).
4.水力计算步骤
1.确定给水方案。 2.绘平面图、轴侧图 。 3.选择最不利管段，节点编号，从最不利点开始， 对流量有变化的节点编号。 4.选定设计秒流量公式，计算各管段的设计秒流 量。 5.查水力计算表 6.水头损失计算 7.求给水系统所需压力
2-5增压和贮水设备
一、水泵
1.进水方式
1）直接抽升 2）间接抽升
二、我国的计算方法
1.工业企业生活间、公共浴室、洗衣房、公
共食堂、影剧院、体育馆等建筑设计秒流 量计算公式
q g n 0 q 0 b
q g n 0 q 0 b
qg——计算管段设计秒流量(L/s)； n0——同类型卫生器具数； q0——同一类型卫生器具给水额定流量;见表 2.1.1（L/s )； b——卫生器具同时给水百分数,见表 2.3，2.4，2.5
q Kb 100
2 max s
q Kb 10
2 max l
qmaxs——旋翼式水表的最大流量，(m3/h); Qmaxl ——螺翼式水表的最大流量，(m3/h)。

第2章(2.1~2.4)建筑内部给水系统的计算

第2章(2.1~2.4)建筑内部给水系统的计算
合理选择用水定额关系到给排水工程的规模和 工程投资。
2.2 给水系统所需水量
（2）最大时用水量 Qh
Kh
Qh Qp
Qh = KhQp ＝ Kh • Qd T
式中 Kh——小时变化系数；
Qh——最大时用水量，L/h；
Qp——平均时用水量， L/h；
T ——建筑物的用水时间，工业企业建筑为每班
用水时间，h。
• Ng
qg —— 计算管段设计秒流量，L/s； U —— 计算管段的卫生器具给水当量同时出
流概率，%； Ng —— 计算管段的卫生器具给水当量总数。
当前我国使用的设计秒流量计算公式
根据树理统计结果，卫生器具给水当量的同时出流概 率计算公式为：
式中
U 1 c (Ng 1)0.49 100%
Ng
U —— 计算管段的卫生器具给水当量同时出流概率；
U0 —— 给水干管最大用水时卫生器具给水当量平均出流概率；
U0i —— 支管的最高用水时卫生器具给水当量平均出流概率； Ngi —— 相应支管的卫生器具给水当量总数。
当前我国使用的设计秒流量计算公式
某住宅楼共32户，每户卫生间内设冲洗水 箱坐式大便器一个，洗脸盆、淋浴器各1个， 厨房内有洗涤盆1个，阳台上有洗衣机用水嘴1 个。试求该住宅楼引入管中的设计秒流量。
水表水头损失值应满足表2.4.5的规定，否则应 放大水表的口径。
水表水头损失允许值（kPa）
表型
正常用水时
旋翼式 螺翼式
H H1 H2 H3 H4
2.2 给水系统所需水量
建筑内给水包括生活、生产和消防用水三部分。 1. 生产用水 生产用水量比较均匀，可按单位产品或单 位时间耗水量进行计算。 2. 消防用水 消防用水量与建筑物的性质、规模、耐火 等级等因素有关。 3.生活用水 生活用水量受气候条件、生活习惯、卫生 设备完善程度及水价等多种因素的影响而有较大幅度 的变化，可根据国家制定的用水定额进行估算。

建筑内部给水系统计算

建筑内部给水系统计算

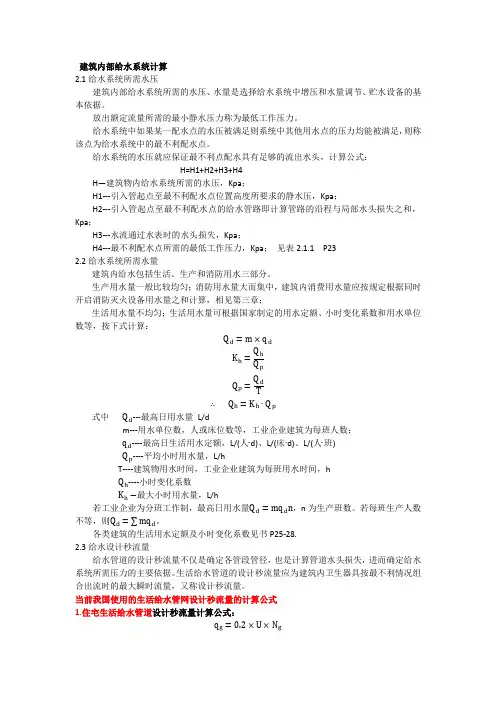

建筑内部给水系统计算2.1给水系统所需水压建筑内部给水系统所需的水压、水量是选择给水系统中增压和水量调节、贮水设备的基本依据。

放出额定流量所需的最小静水压力称为最低工作压力。

给水系统中如果某一配水点的水压被满足则系统中其他用水点的压力均能被满足，则称该点为给水系统中的最不利配水点。

给水系统的水压就应保证最不利点配水具有足够的流出水头，计算公式：H=H1+H2+H3+H4H—建筑物内给水系统所需的水压，Kpa；H1---引入管起点至最不利配水点位置高度所要求的静水压，Kpa；H2---引入管起点至最不利配水点的给水管路即计算管路的沿程与局部水头损失之和，Kpa；H3---水流通过水表时的水头损失，Kpa；H4---最不利配水点所需的最低工作压力，Kpa；见表2.1.1 P232.2给水系统所需水量建筑内给水包括生活、生产和消防用水三部分。

生产用水量一般比较均匀；消防用水量大而集中，建筑内消费用水量应按规定根据同时开启消防灭火设备用水量之和计算，相见第三章；生活用水量不均匀；生活用水量可根据国家制定的用水定额、小时变化系数和用水单位数等，按下式计算：Q d=m×q dK h=Q h Q pQ p=Q d T∴Q h=K h∙Q p式中Q d---最高日用水量L/dm---用水单位数，人或床位数等，工业企业建筑为每班人数；q d----最高日生活用水定额，L/(人∙d)、L/(床∙d)、L/(人∙班)Q p----平均小时用水量，L/hT----建筑物用水时间，工业企业建筑为每班用水时间，hQ h----小时变化系数K h−最大小时用水量，L/h若工业企业为分班工作制，最高日用水量Q d=mq d n，n为生产班数。

若每班生产人数不等，则Q d=∑mq d。

各类建筑的生活用水定额及小时变化系数见书P25-28.2.3给水设计秒流量给水管道的设计秒流量不仅是确定各管段管径，也是计算管道水头损失，进而确定给水系统所需压力的主要依据。

《建筑给排水》第2章 水量水压增压贮水设备

《建筑给排水》第2章 水量水压增压贮水设备

最高日用水量
用水单位数， 人或床位数
最高日用水 量，L/d
最大时用水量
最大小时用 水量，L/h
最高日用水定额 L/人·d 或 L/床·d
见P31表2-2、2-3
时变化系数
每日(或最大班) 使用时间，h
2-3 增压和贮水设备
一、增压设备 水泵 气压给水设备
二、贮水设备 贮水池 吸水井 水箱
n 泵扬程浪费 △H
Q1
Q设计
Q
4、水泵装置的运行方式
水泵
（2）变速运行方式
水泵转速 n 随机调整。目前建筑给水排水系统多采用 变频调速运行方式（变频调速器）。
变频调速原理：根据叶轮相似定律，在不同转速下运 行的同一台水泵，有如下规律：
式中：
n1、n2：不同转速 Q1、Q2：不同转速下流量 H1、H2：不同转速下扬程 N1、N2：不同转速下功率
一、水泵
1、水泵的分类
参考图片：S单级双吸卧式泵、DG多级卧式泵； DL多级立式泵
2、水泵抽吸方式
直接抽升
1）充分利用市政管网压力； 2）不需建水池，减少基建投资和水池所占面积； 3）减少水质受到污染的机会； 4）有可能因回流而污染城市生活饮用水； 5）造成室外管网局部水压下降，影响附近用户用水。
2-2 给水系统所需水量
建筑内给水包括生活、生产和消防用水三部分。 生活用水量不均匀，可根据用水定额、小时变化系 数和用水单位数来确定。（P31，表2-2、2-3） 生产用水量较为均匀，可按消耗的单位产品用水量 计算，或按单位时间内消耗在生产设备上的用水量计算。 消防用水量大而集中，按规定根据同时开启消防灭 火设备用水量之和计算。
间接抽升
1）水泵的能量消耗要比直接抽升方式大； 2）需建贮水池，增加基建费用； 3）水池贮水其水质易受污染。

第2章_建筑内给水系统计算-水力计算

第2章_建筑内给水系统计算-水力计算

式中：
Kh

Qh Qp
Qh——最大小时生活用水量，L/h； Qd——最高日生活用水量，L/d； Qp——平均小时流量，L/h； T ——每日（或最大班）使用时间，h；
Kh——时变化系数，按表2.2.1，2.2.2采用。
2-3 给水设计秒流量
设计秒流量：
——给水管道的设计流量，为建筑内卫生器具 按最不利情况组合出流时的最大瞬时流量。
2-1 给水系统所需压力
给水系统所需供水压力（如图）：
H H1 H2 H3 H4
H ——建筑内部给水系统所需的压力， kPa；
H1 ——引入管起点至最不利点的静压
差，kPa；
H
H2 ——计算管路的沿程与局部压力损 失，kPa；
H3 ——水表的水头损失，kPa；
H4 ——最不利点的最低工作压力，kPa。
式中：hd ——水表的水头损失，kPa；
qg——计算管段的给水设计流量，m3/h； Kb——水表的特性系数，一般由厂家提供， 也可按下式计算：
旋翼式：
Kb

Q2 max
100
螺翼式：
Kb

Q2 max 10
式中： Qmax——水表的最大流量，m3/h；
水表水头损失允许值(kPa)
表型
正常用水时
消防时
计算目的：
1. 确定管径，经济合理 。 2. 计算管段水头损失，确定给水系统所需压力。
一、世界各国的计算方法
1. 经验法
根据经验制定几种卫生器具的大致出水量，将其相加得 到给水管道的设计流量。
2. 平方根法
qg b N
3. 概率法
美国亨特提出：影响给水流量的主要示给水系统中卫生

建筑内部给水系统的计算规则和给水系统所需水压

建筑内部给水系统的计算规则和给水系统所需水压

2.3 设计秒流量
为保证建筑内部用水，生活给水管道的设计 流量，
应为建筑内部，卫生器具按最不利情况组合出流 时的最
大瞬时流量，又称为设计秒流量。
建筑内部给水管道的设计秒流量的确定方法， 一般
可分为三种类型：经验法、平方根法和概率法。
2.3.1工业企业生活间、公共浴室、洗衣房、公共食堂、 影剧院、体育馆等建筑设计秒流量计算公式
关于卫生器具的同时给水百分数b：
例某一管段上连接有n0个卫生器具,如按下面公式 进
行计算：
[qd
]


n0

qm ax L
/
S
式中:

—— 某管段的输配流量 （L/s）；

—— 室内某管段及其以后管段的某一种卫生器具数；

—— 该种器具的最大单位出水量（L/s）。
2.3.2 住宅建筑的生活给水管道的设 计秒流量
2.3.2 住宅建筑的生活给水管道的设 计秒流量
2.2 给水系统所需水量
3、最大日、最大时用水量
计算：根据用水量定额及用水单位数来确定 其中： Qd——最高日用水量 （l/d） m——用水单位数（人•床位） qd——用水定额（l/人•日） Qh——最大小时用水量（l/h） T——建筑内用水时间 Kh——时变化系数 Qp——平均时流量 Kh是借助于自动流量记录仪测得建筑物内一昼夜用水变化曲线， Qh用来设计室外给水管道最合适。
采用概率法进行计算时，生活给水 管道最大用水时卫生器具给水当量平均 出流概率的计算是关键，为了使的计算 值不致偏差过大。
2.3.2 住宅建筑的生活给水管道的设 计秒流量
2. 根据计算管段上的卫生器具给水当量总数计 算

[建筑]第二章建筑内部给水系统的计算

[建筑]第二章建筑内部给水系统的计算

第二章建筑内部给水系统的计算目的要求：掌握给水系统所需水压和水量的计算方法，以及贮水池，水箱的设计计算，能够正确选用气压给水设备。

认识水质回流污染的现象，能够有效预防水质回流污染。

重点：给水系统所需水压和水量的计算方法。

难点：建筑给水系统的水力计算，以及水箱安装高度的计算方法。

教学课时：6课时教学方法：多媒体教学2.1 给水系统所需水压室内给水系统所需压力，应该能将所需的流量输送至建筑物内最不利点(最高最远点)的配水龙头或用水设备处，并保证有足够的流出水头。

流出水头：是指各种配水龙头或用水设备，在规定的出水量（额定流量）时所需要的最小压力。

其数值大小因配水龙头及用水设备而异，参见表2.1.1如果市政给水管网水压为H0 ，则有两种情况(1) H0≥H，表明市政给水管网水压满足室内给水所需要的压力。

(2) H0＜H，说明市政给水管网的水压小于室内给水所需要的压力。

如果二者相差不大，可以适当调整局部给水管段的管径，减小H：值，使H。

≥H，即可满足供水需要；否则，只有采取升压的措施，所需提高的压力即为Ho与H的差值。

2.2 给水系统所需水量1. 生产用水用水量根据生产工艺过程、设备情况、产品性质、地区条件等确定 计量方法：①以单位产品用水量计②以单位时间某种设备上用水量计用水特点：有规律，均匀 2. 生活用水用水量根据卫生设备完善程度，气候情况，生活习惯、水价等因素有关，其中最主要的因素是卫生设备的完善程度。

3. 最大日、最大时用水量计算：根据用水量定额及用水单位数来确定d d mq Q = (2.2.1)TQ Q dp =phh Q Q K =p h h Q K Q •= 其中：d Q ——最高日用水量 (l/d)m ——用水单位数(人·床位)d q ——用水定额(l/人·日) h Q ——最大小时用水量(l/h)T ——建筑内用水时间h K ——时变化系数 p Q ——平均时流量例题．我校新校区住宅小区，居住人口共3000人，住宅类型为普通住宅Ⅲ，该小区由市政管网供水，计算该小区最高日用水量？最大时用水量？应选何种型号水表？查表2.2.1d d mq Q = ＝3000×（180~320）＝3000×300= 900 M 3p h h Q K Q •=＝2.2×900/24＝82.5 M 3/h ＝22.91L/S2．3 给水设计秒流量设计秒流量：建筑内卫生器具按最不利情况组合出流时的最大瞬时流量。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
要满足建筑内给水系统各配水点单位时间内使用时所需的水 量，给水系统的水压就应保证最不利点配水点具有足够的流出水 头。
2.1 给水系统所需水压
其计算公式如下：
式中 H—建筑内给水系统所需的水压，kPa； H1—引入管起点至最不利配水点位置高度所要求的静水压，
kPa；
H2—引入管起点至最不利配水点的给水管路即计算管路的沿
2.3 给水设计秒流量
2.3.1 设计秒流量计算方法概述
该理论方法正确，但需进行大量卫生器具使用频率实测工 作的基础上，才能使用该计算方法。
目前一些发达国家主要采用概率法建立设计秒流量公式， 并结合一些经验数据，制成图表，供设计使用十分简便。
2.3 给水设计秒流量
2.3.2 当前我国使用的生活给水管网设计秒流量的计算公式
2.3 给水设计秒流量
2.3.2 当前我国使用的生活给水管网设计秒流量的计算公式
（2） 如计算值大于该管段上按卫生器具给水额定流量累加所得 流量值时，应按卫生器具给水额定流量累加所得流量值采用。 （3） 有大便器延时自闭冲洗阀的给水管段，大便器延时自闭冲 洗阀的给水当量均以0.5计，计算得到附加1.20L/s的流量后，为 该管段的给水设计秒流量。 （4） 综合性建筑的值应按下式计算：
考虑以上因素，建筑物内的给水管道流速一般可按表2-12选 取。但最大不超过2m/s。
2.4 给水管网的水力计算
2.4.1 确定管径
生活给水管道的水流速度
表
2-12
工程设计中也可采用下列数值： DN15~DN20，
V=0.6~1.0m/s；DN25~DN40，V=0.8~1.2m/s。
2.4 给水管网的水力计算
（2-9） 式中 α—根据建筑物用途确定的系数，见表2-5。
2.3 给水设计秒流量
2.3.2 当前我国使用的生活给水管网设计秒流量的计算公式
根据建筑物用途而定的系数(α)值
表2-7
使用公式（2-9）时应注意下列几点：
（1） 如计算值小于该管段上一个最大卫生器具给水额定流量时，应采 用一个最大的卫生器具给水额定流量作为设计秒流量。
初步设计时，普通住宅建筑的生活饮用水管网可按根据建 筑物层数进行估算。
第2章 建筑内部给水系统的计算
2.2 给水系统所需水量
2.2 给水系统所需水量
建筑内给水包括：生活、生产和消防用水三部分。
生活用水
受当地气候、生活习惯、建筑物使用性质
、卫生器具和用水设备的完善程度以及水价等
多种因素的影响，故用水量不均匀。
式中 Qd ——最高日用水量，L/d； m ——用水单位数，（人或床位等，工业企业建筑为班人数）； qd ——最高日生活用水定额，L/(人·d)、L/(床·d)或L/(人·班)等。
建筑物的最高日用水量, 根据建筑物的不同性质，应采 用相应的用水量定额进行计算。
2.2 给水系统所需水量
2.2.2 最高日用水量
量在给水时间内以小时计的平均值，L/h; Kh ——小时变化系数。 T——建筑物内每日或每班的用水时间，h。
第2章 建筑内部给水系统的计算
2.3 给水设计秒流量
2.3 给水设计秒流量
给水管道的设计流量不仅是确定各管段管径，也是计算管 道水头损失，进而确定给水系统所需压力的主要依据。因此， 设计流量的确定应符合建筑内部的用水规律。建筑内的生活用 水量在1昼夜、1h里都是不均匀的，为保证用水，生活给水管道 的设计流量应为建筑内，卫生器具按最不利情况组合出流时的 最大瞬时流量，又称设计秒流量。
2.3.2 当前我国使用的生活给水管网设计秒流量的计算公式
式中 — 给水干管的最大时卫生器具给水当量平均出流概率； — 给水支管的最大时卫生器具给水当量平均出流概率； — 相应支管的卫生器具给水当量总数。
（2）宿舍(Ⅰ,Ⅱ类)、旅馆、宾馆、酒店式公寓、医院、 疗养院、幼儿园、养老院、办公楼、图书馆、书店、航站楼、 商场、客运站、会展中心、中小学教学楼、公共厕所等建筑 的生活给水设计秒流量计算公式
（2-10）
2.3 给水设计秒流量
2.3.2 当前我国使用的生活给水管网设计秒流量的计算公式
（3）宿舍（Ⅲ、Ⅳ类）、工业企业的生活间、公共浴室、 职工食堂或营业餐馆的厨房、体育场馆、剧院、普通理化 实验室等建筑的生活给水管道的设计秒流量计算公式
（2-11）
注：1. 如计算值小于管段上一个最大卫生器具给水额定流量时，应采用一个最 大的卫生器具给水额定流量作为设计秒流量。
生活 用水 定额
住宅生活用水定额 公共建筑生活用水定额 居住区生活用水定额 工业企业建筑生活用水定额
热水用水定额 等等
2.2 给水系统所需水量
2.2.3 最大小时用水量
最大小时用水量：
式中 Qh ——最大小时用水量，L/h，用水量最高时一个小时的用水量； Qp ——平均时用水量，又称平均小时用水量，为最高日生活用水
生产用水 一般比较均匀，可按消耗在单位产品上的水量
或单位时间内消耗在生产设备上的水量计算确定。
消防用水 量大而集中，与建筑物的使用性质、规模、耐 火等级和火灾危险程度等密切相关，为保证灭火效 果，建筑内消防用水量应按规定根据同时开启消防 灭火设备用水量之和计算。
2.2 给水系统所需水量
用水定额
：
用水对象单位时间内所需用水量的规定数值
2.3 给水设计秒流量
2.3.1 设计秒流量计算方法概述
洗涤盆、洗脸盆、淋浴莲蓬头)的大致出水量，将其相加得到给 水管道设计流量。
对有少数住户的住宅建筑中各种卫生器具，设定同时使用 系数确定管道流量。
经验法具有简捷方便的优点，但不够精确。
２. 平方根法
其基本形式为：qg=bN1/2，其计算结果偏小。
2. 大便器延时自闭冲洗阀应单列计算，当单列计算值小于１.２L/s时，以 1.2L/s计；大于1.2L/s时，以计算值计。
3. 仅对有同时使用可能的设备进行叠加。
第2章 建筑内部给水系统
2.4 给水管网的水力计算
2.4 给水管网的水力计算
2.4.1 确定管径
给水管网水力计算的目的在于确定各管段管径、管网的水 头损失和确定给水系统的所需压力。
2.4 给水管网的水力计算
2.4.2 给水管网和水表水头损失的计算
式中 i ——管道单位长度水头损失， kPa/m ； dj ——管道计算内径，m；
qg ——给水设计流量，m3/s； Ch ——海澄-威廉系数： 塑料管、内衬（涂）塑管 Ch = 140； 铜管、不锈钢管 Ch = 130； 衬水泥、树脂的铸铁管 Ch = 130； 普通钢管、铸铁管 Ch = 100。
2.3 给水设计秒流量
2.3.1 设计秒流量计算方法概述
建筑内给水管道设计秒流量的确 定方法世界各国都作了大量的研究， 归纳起来有以下三种：
1. 经验法 2. 平方根法 3. 概率法
1. 经验法
这种计算法早期在英国采用于仅有少数卫生器具的私用住 宅和公用建筑中，它是根据经验制定出几种卫生器具(浴盆、
第2章建筑内部给水系统的 计算
第2章 建筑内部给水系统的计算
2.1 给系统所需的水压、水量是选择给水 系统中增压和水量调节、贮水设备的基本依据。
额定流量：满足卫生器具和用水设备用途要求而规定的，其 配水出口在单位时间流出的水量。
最低工作压力：各种配水装置为克服给水配件内摩阻、冲击 及流速变化等阻力，而放出额定流量所需的最小静水压力。
式中 αc——对应于不同卫生器具的给水当量平均出流概率 U0的系数；
Ng——计算管段的卫生器具给水当量总数。
而计算管段最大用水时卫生器具的给水当量平均出流概率 计算公式为：
（2-7） 式中 U0——生活给水配水管道的最大用水时卫生器具给水当量平均
出流概率，%；
2.3 给水设计秒流量
2.3.2 当前我国使用的生活给水管网设计秒流量的计算公式
２. 生活给水管道的局部水头损失
管段的局部水头损失计算公式：
2.4 给水管网的水力计算
2.4.2 给水管网和水表水头损失的计算
式中 hj ——管段局部水头损失之和，kPa； ζ ——管段局部阻力系数； v ——沿水流方向局部管件下游的流速，m/s； g ——重力加速度。
（2-15）
由于给水管网中管件如弯头、三通等甚多，随着构造不同 其ζ值也不尽相同，详细计算较为繁琐，在实际工程中给水管网 的局部水头损失计算，有根据管道的连接方式采用管（配）件 当量长度计算法或按管网沿程水头损失百分数计的估算法。
程与局部水头损失之和，kPa；
H3—水流通过水表时的水头损失，kPa； H4—最不利配水点所需的最低工作压力，kPa。
2.1 给水系统所需水压
2.1 给水系统所需水压
设计时按照卫生器具的给水额定流量、当量、连接管公称管 径和最低工作压力表中的数据选取。
生活饮用水管网的供水压力： 应根据建筑物最不利配水点 标高和管网系统阻力损失经计算后确定。
（2-14）
2.4 给水管网的水力计算
2.4.2 给水管网和水表水头损失的计算
设计计算时，也可直接使用由上列公式编制的水力计算 表，由管段的设计秒流量，控制流速在正常范围内，查出管 径和单位长度的水头损失。
“给水钢管水力计算表”、“给水铸铁管水力计算表”以及“ 给水塑料管水力计算表”分别见附表2-1、附表2-2和附表2-3。
应用公式应注意的问题： （1）当计算管段上的卫生器具给水当量总数超过有关设定
条件时，其流量应取最大用水时平均秒流量 （2）有两条或两条以上具有不同最大用水时卫生器具给水
当量平均出流概率的给水支管的给水干管，该管段的最大时卫 生器具给水当量平均出流概率应取加权平均值，即
（2-8）
2.3 给水设计秒流量
q0—— 最高用水日的用水定额，L/(人·d)，
