1. 引言

随着科技的不断发展和人们对便捷生活的需求增加，无线充电技术逐渐成为研究和应用的热点。本文将介绍无线充电的原理以及其在各个领域的应用。

2. 无线充电的原理

无线充电技术基于电磁感应原理，通过将电能转化为电磁场传输。具体来说，无线充电系统由两个主要部分组成：发射端和接收端。以下是无线充电的工作原理：

2.1 发射端

发射端通常包括一个电源和一个发射线圈，电源提供能量，而发射线圈则产生一个交流电磁场。发射线圈中的电流通过变压器和谐振电路产生射频电磁场，这个电磁场能够传递能量。

2.2 接收端

接收端包含一个接收线圈和一个储能装置（如电池）。接收线圈接收发射端产生的电磁场并将其转化为电流。这个电流随后被转化为直流电能，用于供电或者储存。

2.3 传输效率

在无线充电系统中，传输效率是一个重要的指标。传输效率可以通过发射端和接收端之间的匹配来实现。当发射线圈和接收线圈之间谐振频率相等时，能量传输效率较高。

3. 应用领域

无线充电技术在多个领域有着广泛的应用。以下是一些常见的应用场景：

3.1 智能手机充电

无线充电技术已经开始应用于智能手机的充电。用户只需将手机放在充电器上，无需使用充电线连接，即可进行充电。这极大地提高了使用便捷性。

3.2 电动汽车充电

无线充电技术也被用于电动汽车的充电。电动汽车可以通过停放在装有发射线圈的充电地垫上进行充电，无需插电充电，提供了更为方便和安全的充电方式。 3.3 无线传感器充电

无线充电技术还被应用于各种无线传感器。无线传感器通常用于监测环境参数、收集数据等任务，在一些对电力供应有限的场景中特别有用。通过无线充电技术，无线传感器无需更换电池，能够持续供电，提高了系统稳定性。

3.4 医疗设备充电

医疗设备也可以通过无线充电技术来进行充电。这在医疗领域具有重要意义，特别是对于植入型医疗设备，如心脏起搏器等。无线充电技术为患者提供了更加方便和安全的充电方式。

4. 优势和挑战

虽然无线充电技术有着广泛的应用前景，但也面临着一些挑战。

4.1 传输距离限制

由于电磁场的传输距离有限，无线充电技术通常受到传输距离限制，需要在发射端和接收端之间保持较近的距离。这限制了无线充电技术在某些场景的应用。

4.2 传输效率和损耗

无线充电系统的传输效率取决于谐振频率的匹配程度。不完美的匹配可能导致能量损耗和传输效率下降，进而影响充电效果。

4.3 安全问题

无线充电技术需要通过无线电波进行能量传输，这可能引发安全问题。合理的安全措施需要确保无线充电过程中不会对人体和设备产生损害。

5. 总结

无线充电技术基于电磁感应原理，通过无线传输电能，可以应用于智能手机充电、电动汽车充电、无线传感器充电和医疗设备充电等领域。尽管存在一些挑战，但无线充电技术仍然具有广泛的应用前景。未来随着技术的进一步发展和突破，无线充电技术将在更多领域得到应用和推广。

以上是关于无线充电的原理和应用的简要介绍，希望能对读者对此技术有一个初步的了解。无线充电作为一项具有巨大潜力的技术，将会在未来的生活中发挥越来越重要的作用。

合集下载

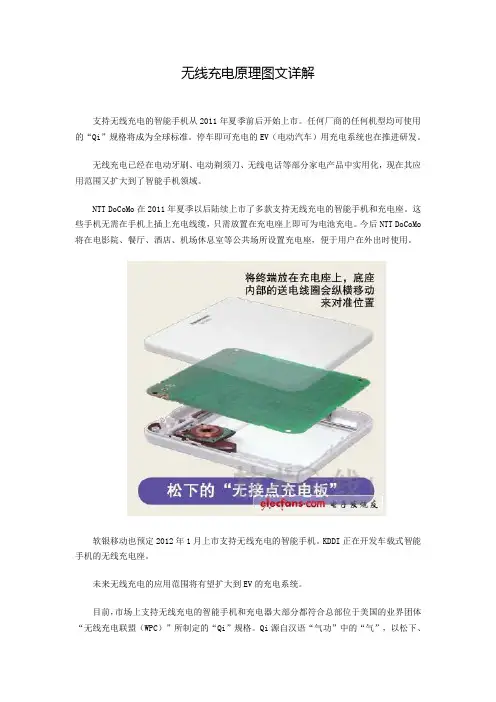

无线充电原理图文详解

无线充电原理图文详解

无线充电原理图文详解

支持无线充电的智能手机从2011年夏季前后开始上市。任何厂商的任何机型均可使用的“Qi”规格将成为全球标准。停车即可充电的EV（电动汽车）用充电系统也在推进研发。

无线充电已经在电动牙刷、电动剃须刀、无线电话等部分家电产品中实用化，现在其应用范围又扩大到了智能手机领域。

NTT DoCoMo在2011年夏季以后陆续上市了多款支持无线充电的智能手机和充电座。这些手机无需在手机上插上充电线缆，只需放置在充电座上即可为电池充电。今后NTT DoCoMo将在电影院、餐厅、酒店、机场休息室等公共场所设置充电座，便于用户在外出时使用。

软银移动也预定2012年1月上市支持无线充电的智能手机。KDDI正在开发车载式智能手机的无线充电座。

未来无线充电的应用范围将有望扩大到EV的充电系统。

目前，市场上支持无线充电的智能手机和充电器大部分都符合总部位于美国的业界团体“无线充电联盟（WPC）”所制定的“Qi”规格。Qi源自汉语“气功”中的“气”，以松下、韩国三星电子、英国索尼爱立信、芬兰诺基亚、电装为首，许多国家的家电厂商和汽车厂商都相继加盟了WPC。

无线充电方式包括“磁共振”及“电波接收”等多种方式，Qi采用的是“电磁感应方式”。通过实现标准化，只要是带有Qi标志的产品，无论是哪家厂商的哪款机型均可充电。

19世纪发现的物理现象

电磁感应方式采用了19世纪上半期发现的物理现象。众所周知，电流流过线圈时，周围会产生磁场。1820年，丹麦物理学家汉斯·奥斯特（Hans Oersted）发现了这种电磁效应。

用没有通电的其他线圈接近该磁场，线圈中就会产生电流，由此点亮灯泡。1831年，英国物理学家迈克尔·法拉第（Michael Faraday）发现了这个可从线圈向线圈供电的物理现象，并称之为电磁感应现象。

无线充电使用的充电座和终端分别内置了线圈，使二者靠近便开始从充电座向终端供电。为提高供电效率，需要使线圈之间的位置对齐，不产生偏移。因此，各厂商在位置定位方法方面纷纷开动脑筋。

无线充电技术的应用

无线充电技术的应用

龙源期刊网

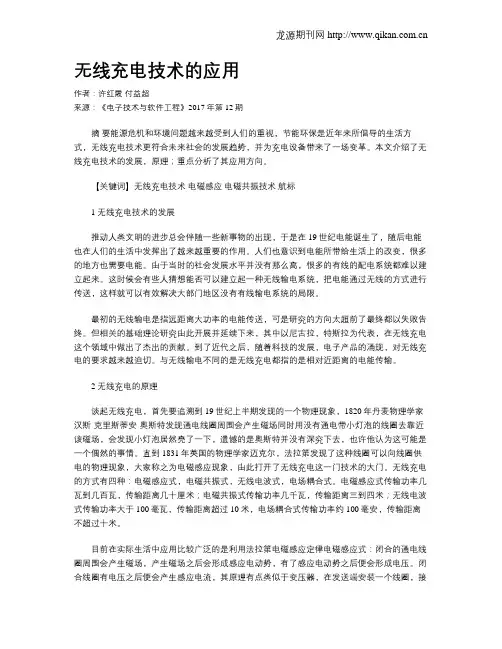

无线充电技术的应用
