第8章信号处理电路一、填空题1.有源滤波电路中的集成运放工作在线性区,集成运放的作用是作为放大元件,电路中通常引入一个负反馈。
2.电压比较器中的集成运放工作在非线性区,集成运放的作用是作为开关元件,集成运放一般工作在开环状态。
3. 信号处理电路中,为了在有效信号中抑制50Hz的工频干扰,应该选用带阻滤波器;为了抑制频率高于20MHz的噪声,应该选用低通滤波器。
4. 信号处理电路中,为了保证有效信号为20Hz至200kHz的音频信号,而消除其他频率的干扰及噪声,应该选用带通滤波器;为了抑制频率低于100Hz的信号,应该选用高通滤波器。
二、选择题1. 某一滤波电路,只允许频率低于200Hz或者高于300kHz的信号通过,则该电路是(D )A、高通滤波器B、低通滤波器C、带通滤波器D、带阻滤波器2. 某一滤波电路,能够将频率高于800KHz的信号全部过滤掉,则该电路是(B )A、高通滤波器B、低通滤波器C、带通滤波器D、带阻滤波器3. 某一滤波电路,只有频率在80Hz至120kHz之间的信号才能通过,则该电路是(C )A、高通滤波器B、低通滤波器C、带通滤波器D、带阻滤波器4. 某一滤波电路,能够将频率低于50MHz的信号全部过滤掉,则该电路是(A )A、高通滤波器B、低通滤波器C、带通滤波器D、带阻滤波器三、判断题1、电压比较器的输出只有两种状态:高电平和低电平。
(对)2、在电压比较器中,集成运算放大器常工作在非线性区。
(对)3、在电压比较器中,集成运算放大器常工作在线性区。
(错)4、从电路结构看,电压比较器中的集成运算放大器常处于开环状态。
(对)5、从电路结构看,电压比较器中的集成运算放大器常处于闭环状态。
(错)6、过零比较器的门限电平等于零。
(对)7、单限比较器是指只有一个门限电平的比较器。
(对)8、为了使电压比较器输出状态的转换更加快速,可以在电路中引入正反馈。
(对)9、为了使电压比较器输出状态的转换更加快速,可以在电路中引入负反馈。
第1章习题答案1. 判断题:在问题的后面括号中打√或×。
(1)当模拟电路的输入有微小的变化时必然输出端也会有变化。
(√)(2)当模拟电路的输出有微小的变化时必然输入端也会有变化。
(×)(3)线性电路一定是模拟电路。
(√)(4)模拟电路一定是线性电路。
(×)(5)放大器一定是线性电路。
(√)(6)线性电路一定是放大器。
(×)(7)放大器是有源的线性网络。
(√)(8)放大器的增益有可能有不同的量纲。
(√)(9)放大器的零点是指放大器输出为0。
(×)(10)放大器的增益一定是大于1的。
(×)2 填空题:(1)放大器输入为10mV电压信号,输出为100mA电流信号,增益是10S。
(2)放大器输入为10mA电流信号,输出为10V电压信号,增益是1KΩ。
(3)放大器输入为10V电压信号,输出为100mV电压信号,增益是0.01 。
(4)在输入信号为电压源的情况下,放大器的输入阻抗越大越好。
(5)在负载要求为恒压输出的情况下,放大器的输出阻抗越大越好。
(6)在输入信号为电流源的情况下,放大器的输入阻抗越小越好。
(7)在负载要求为恒流输出的情况下,放大器的输出阻抗越小越好。
(8)某放大器的零点是1V,零漂是+20PPM,当温度升高10℃时,零点是 1.0002V 。
(9)某放大器可输出的标准正弦波有效值是10V,其最大不失真正电压输出+U OM是14V,最大不失真负电压输出-U OM是-14V 。
(10)某放大器在输入频率0~200KHZ的范围内,增益是100V/V,在频率增加到250KHZ时增益变成约70V/V,该放大器的下限截止频率f L是0HZ,上限截止频率f H是250KHZ,通频带f BW是250KHZ。
3. 现有:电压信号源1个,电压型放大器1个,1K电阻1个,万用表1个。
如通过实验法求信号源的内阻、放大器的输入阻抗及输出阻抗,请写出实验步骤。

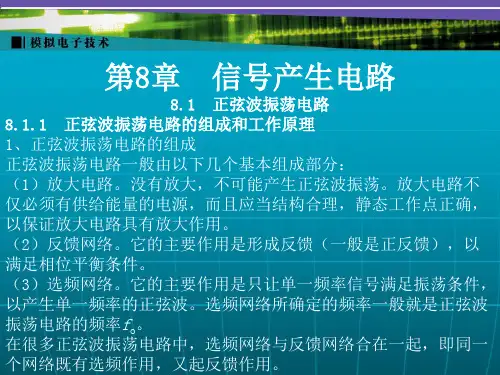

第八章波形的发生和信号的转换自测题一、判断下列说法是否正确,用“√”或“×”表示判断结果。
(1)在图T8.1所示方框图中,若φF=180°,则只有当φA=±180°时,电路才能产生正弦波振荡。
()图T8.1(2)只要电路引入了正反馈,就一定会产生正弦波振荡。
()(3)凡是振荡电路中的集成运放均工作在线性区。
()(4)非正弦波振荡电路与正弦波振荡电路的振荡条件完全相同。
()解:(1)√(2)×(3)×(4)×二、改错:改正图T8.2所示各电路中的错误,使电路可能产生正弦波振荡。
要求不能改变放大电路的基本接法(共射、共基、共集)。
图T8.2解:(a)加集电极电阻R c及放大电路输入端的耦合电容。
(b)变压器副边与放大电路之间加耦合电容,改同铭端。
三、试将图T8.3所示电路合理连线,组成RC桥式正弦波振荡电路。
图T8.3解:④、⑤与⑨相连,③与⑧相连,①与⑥相连,②与⑦相连。
如解图T8.3所示。
解图T8.3四、已知图T8.4(a)所示方框图各点的波形如图(b)所示,填写各电路的名称。
电路1为,电路2为,电路3为,电路4为。
图T8.4解:正弦波振荡电路,同相输入过零比较器,反相输入积分运算电路,同相输入滞回比较器。
五、试分别求出图T8.5所示各电路的电压传输特性。
图T8.5解:图(a)所示电路为同相输入的过零比较器;图(b)所示电路为同相输入的滞回比较器,两个阈值电压为±U T=±0.5U Z。
两个电路的电压传输特性如解图T8.5所示解图T8.5六、电路如图T8.6所示。
图T8.6(1)分别说明A1和A2各构成哪种基本电路;(2)求出u O1与u O的关系曲线u O1=f(u O);(3)求出u O与u O1的运算关系式u O=f(u O1);(4)定性画出u O 1与u O 的波形; (5)说明若要提高振荡频率,则可以改变哪些电路参数,如何改变。
第八章习题参考答案1. 设图8.58中A 均为理想运算放大器,试求各电路的输出电压。
Ωk 10Ωk 20(a)U o2(b)Ωk 202V(c)U o3图8.58 题1图1.解答:对图(a ),根据运放虚短、虚断的特点可以得到Ω-=Ω-k 1002k 2021o U 进一步可以求得V61o =U 对图(b ),根据运放虚短、虚断的特点可以得到Ω-=Ω-k 20V2k 100V 22o U 进一步可以求得V62o =U 对图(c ),根据运放的虚短、虚断特性容易求得V2o3=U 2. 电路如图8.59所示,集成运放输出电压的最大幅值为14V,U i 为2V 的直流信号,分别求出下列各种情况下的输出电压。
±(1)R 2短路;(2)R 3短路;(3)R 4短路;(4)R 4断路。
o图8.59 题2图2.解答:(1)时可以得到,求得02=R ⎪⎩⎪⎨⎧-==1i3o M 0R U R U U V4o-=U (2)时可以得到03=R ⎪⎩⎪⎨⎧=-=-=M oi 12M V4UU U R R U (3)时支路无电流,放大电路相当于开环应用, 04=R 2R V14o -=U (4)时可以得到∞=4R V 8i 132o -=+-=U R R R U 3. 如图8.60所示电路,设A 为理想集成运算放大器。
(1)写出U o 的表达式;(2)若R f =3k ,R 1=1.5k ,R 2=1k ,稳压管VZ 的稳定电压值U Z =1.5V ,求U o 的值。
ΩΩΩ图8.60 题3图3.解答:(1)图中的集成运算放大器组成了同相比例运算电路,其输出电压表达式为P 1f N 1f o 11U R R U R R U ⎪⎪⎭⎫ ⎝⎛+=⎪⎪⎭⎫ ⎝⎛+=当稳压管VZ 的稳定电压值时,,输出电压表达式为V 10Z<U Z P U U =Z 1f o 1U R R U ⎪⎪⎭⎫⎝⎛+=当稳压管VZ 的稳定电压值时,,输出电压表达式为V 10Z>U k P U U =k1f o 1U R R U ⎪⎪⎭⎫⎝⎛+=(2),故输出电压表达式为V 10V 5.1Z<=U Z 1f o 1U R R U ⎪⎪⎭⎫⎝⎛+=将,,代入上式得Ω=k 3fR Ω=k 5.11R V 5.1Z =U V5.4V 5.1k 5.1k 31o =⨯⎪⎭⎫ ⎝⎛ΩΩ+=U 4. 如图8.61所示电路中,A 为理想运算放大器,已知R 1=R w =10k ,R 2=20k ,U i =1V ,输出电压的最大值为12V ,试分ΩΩ±别求出当电位器R w 的滑动端移到最上端、中间位置和最小端时的输出电压U o 的值。
第八章习题参考答案8-1 对应图8-47所示的各种情况,分别画出F的波形。
a) b)c) d)图8-47 题8-1图解各输出F的波形如题8=1解图所示。
(c)8-2 如果“与”门的两个输入端中,A为信号输入端,B为控制端。
设A的信号波形如图8-48所示,当控制端B=1和B=0两种状态时,试画出输出波形。
如果是“与非”门、“或”门、“或非”门则又如何分别画出输出波形,最后总结上述四种门电路的控制作用。
图8-48 题8-2图解各种门电路的输出波形如图5-4所示。
与门它们的控制作用分别为:(1)与门:控制端B为高电平时,输出为A信号;控制端B为低电平时,输出为低电平。
(2)与非门:控制端B为高电平时,输出为A信号;控制端B为低电平时,输出为高电平。
(3)或门:控制端B为高电平时,输出为高电平;控制端B为低电平时,输出为A信号。
(4)或非门:控制端B为高电平时,输出为低电平;控制端B为低电平时,输出为A信号。
8-3 对应图8-49所示的电路及输入信号波形,分别画出F1、F2、F3、F4的波形。
a) b) c) d)e)图8-49 题8-3图解各电路的输出波形题8-3解图所示。
