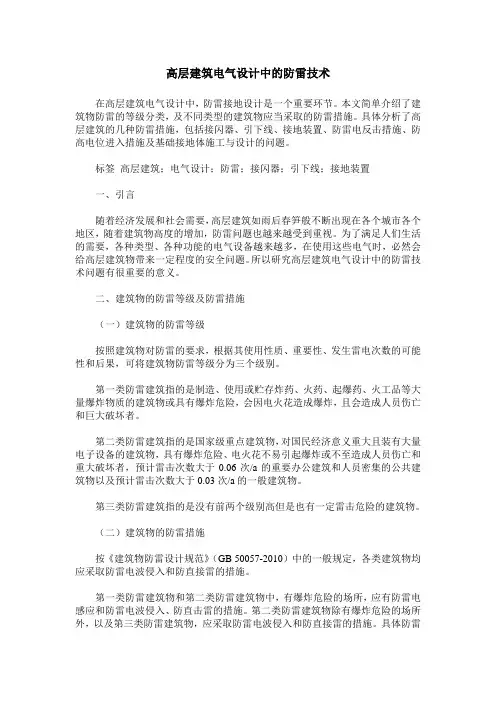

高层建筑电气设计中的防雷技术

在高层建筑电气设计中，防雷接地设计是一个重要环节。本文简单介绍了建筑物防雷的等级分类，及不同类型的建筑物应当采取的防雷措施。具体分析了高层建筑的几种防雷措施，包括接闪器、引下线、接地装置、防雷电反击措施、防高电位进入措施及基础接地体施工与设计的问题。

标签 高层建筑；电气设计；防雷；接闪器；引下线；接地装置

一、引言

随着经济发展和社会需要，高层建筑如雨后春笋般不断出现在各个城市各个地区，随着建筑物高度的增加，防雷问题也越来越受到重视。为了满足人们生活的需要，各种类型、各种功能的电气设备越来越多，在使用这些电气时，必然会给高层建筑物带来一定程度的安全问题。所以研究高层建筑电气设计中的防雷技术问题有很重要的意义。

二、建筑物的防雷等级及防雷措施

（一）建筑物的防雷等级

按照建筑物对防雷的要求，根据其使用性质、重要性、发生雷电次数的可能性和后果，可将建筑物防雷等级分为三个级别。

第一类防雷建筑指的是制造、使用或贮存炸药、火药、起爆药、火工品等大量爆炸物质的建筑物或具有爆炸危险，会因电火花造成爆炸，且会造成人员伤亡和巨大破坏者。

第二类防雷建筑指的是国家级重点建筑物，对国民经济意义重大且装有大量电子设备的建筑物，具有爆炸危险、电火花不易引起爆炸或不至造成人员伤亡和重大破坏者，预计雷击次数大于0.06次/a的重要办公建筑和人员密集的公共建筑物以及预计雷击次数大于0.03次/a的一般建筑物。

第三类防雷建筑指的是没有前两个级别高但是也有一定雷击危险的建筑物。

（二）建筑物的防雷措施

按《建筑物防雷设计规范》（GB 50057-2010）中的一般规定，各类建筑物均应采取防雷电波侵入和防直接雷的措施。

第一类防雷建筑物和第二类防雷建筑物中，有爆炸危险的场所，应有防雷电感应和防雷电波侵入、防直击雷的措施。第二类防雷建筑物除有爆炸危险的场所外，以及第三类防雷建筑物，应采取防雷电波侵入和防直接雷的措施。具体防雷

高层智能建筑物防雷设计及施工要点

摘要：现代高层建筑配置了大量智能操控设备，应用了计算机网络信息技术建立起一个完备电子控制系统，抗压能力差、绝缘度低，成为雷电天气的首要受害对象。所以高层建筑不得不加强防雷系统，提高防雷协工程的施工质量，确保防雷系统能够发挥真实效用，实现建筑维护功能。

关键词：高层建筑；智能建筑；防雷设计

某高层智能建筑处于洪积平缓过渡区，西北方向地势高于东南方向，是亚热带与温带的过渡区域，季节性活动明显，尤其夏季雷雨天气非常多，暴雷频发。随着我国经济水平的不断提高，这个区域的高层智能建筑越来越多，建筑内部配置的电子设备成为暴雷天气的首要危害对象。这些电子设备一旦遭受雷击，轻则毁坏建筑内部部分设施，重则造成人员伤亡，所以相关部门必须提高防雷意识，强化防雷系统，维护建筑财产安全。

一、高层智能建筑防雷设计标准

一级高层智能建筑物防直击雷要求安装架空接闪网或独立接闪杆。架空接闪网一般为正方形，规格在25平米左右，必须避开建筑物独立设立。接闪网端头、支柱和接闪杆塔一般都要配置引下线，或者直接将金属杆或接闪网支柱作为引下线。

二级高层智能建筑物防外部雷要求采用接闪网作为接闪器，遵从防雷设计规范，接闪网必须安置在建筑物屋脊、屋檐或屋角等容易发生雷击的重要部位。如果将整个屋顶看做网格状，网格面积一般不超过一百平米。当建筑物高度达到45米，屋顶外墙表面和屋檐垂直方向最好安设接闪带，连接所有接闪带。引下线不少于2根，两根引下线间距在18米左右。如果两座建筑物跨度较大，引下线无法按规定间距布置，可以在建筑物两端布置，以满足间距要求。

三级高层智能建筑防外部雷击规定，建筑物接闪器安装要严格遵照建筑物顶端屋角、屋檐位置顺序逐个安装，在建筑物顶端展开一张巨大的防雷网，防雷网规格在400平米左右，呈正方形。如果建筑物高度超过60米，建筑物周边区域外墙表面或屋檐垂直方向要布设接闪器。三级防雷建筑的引下线不得低于2根，均匀分布在建筑物周边。根据建筑物周长，引下线间距一般在25米左右。遇到建筑跨度大的，同样可以在两端设置引下线，以便将引下线间距控制在25米左右。

建筑物防雷设计方案

建筑物防雷设计方案

建筑物防雷是指在建筑设计中采取相应的措施，以保护建筑物及其内部设备免受雷击的损害。下面是一个建筑物防雷设计方案的详细描述。

1. 建筑物防雷材料的选择：在建筑物的设计中，应选用具有良好导电性能的材料作为建筑物的主要结构材料，如铜、铝等。这样可以有效地分散和消除雷电的电荷，减少雷击的可能性。

2. 建筑物防雷装置的设置：在建筑物的顶部设置避雷针或避雷网，用于引导雷电穿过建筑物，并通过地面导体将其传导到地下。这样可以防止雷电直接击中建筑物，减少雷电对建筑物的破坏。

3. 建筑物的接地设计：在建筑物的地基中设置大面积的接地网，将建筑物与地下的大地形成良好的接地连接。这样可以将雷电的电荷迅速释放到地下，减少雷击带来的破坏。

4. 建筑物内部设备的防雷设计：在建筑物内部的重要设备上设置防雷装置，如防雷接地线、防雷保护装置等。这样可以保护建筑物内部设备免受雷电的损害，确保其正常运行。

5. 建筑物的维护保养：定期检查和维护建筑物的防雷系统，确保其正常运行。及时更换老化的防雷设备和材料，提高防雷系统的可靠性和有效性。

6. 建筑物的规划布局：在建筑物的规划布局中应考虑到周边环境的雷电密度，尽量避免建筑物被高大的建筑物、树木等物体所包围，以减少雷击的可能性。

7. 建筑物的防雷宣教：向建筑物的使用者提供相关的防雷知识和安全宣传，让他们了解并遵守相关的防雷规定和操作程序，提高对防雷安全的重视程度。

通过以上的防雷设计方案，可以有效地保护建筑物及其内部设备免受雷击的损害。建筑物防雷设计不仅是保护建筑物本身的重要措施，也是保护使用者的生命财产安全的重要手段。因此，在建筑物的设计中应高度重视防雷工作，确保建筑物的安全可靠。

一、直击雷方面：

1、宜采用装设在建筑物上的避雷网(带)或避雷针或由其混合组成的接闪器。避雷网(带)应按本规范附录二的规定沿屋角、屋脊、屋檐和檐角等易受雷击的部位敷设，并应在整个屋面组成不大于10m×10m或12m×8m的网格。所有避雷针应采用避雷带相互连接。

2、突出屋面的放散管、风管、烟囱等物体，金属物体可不装接闪器，但应和屋面防雷装置相连；在屋面接闪器保护范围之外的非金属物体应装接闪器，并和屋面防雷装置相连。

3、引下线不应少于两根，并应沿建筑物四周均匀或对称布置，其间距不应大于18m。当仅利用建筑物四周的钢柱或柱子钢筋作为引下线时，可按跨度设引下线，但引下线的平均间距不应大于18m。

4、建筑物内的设备、管道、构架等主要金属物，应就近接至防直击雷接地装置或电气设备的保护接地装置上，可不另设接地装置。

5、平行敷设的管道、构架和电缆金属外皮等长金属物应符合本规范第3.2.2条二款的要求，但长金属物连接处可不跨接。

6、高度超过45m的钢筋混凝土结构、钢结构建筑物，尚应采取以下防侧击和等电位的保护措施：钢构架和混凝土的钢筋应互相连接；应利用钢柱或柱子钢筋作为防雷装置引下线；应将45m及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接；竖直敷设的金属管道及金属物的顶端和底端与防雷装置连接。

二、感应雷方面：

1、电源：在直击雷非防护区（LPZ0A）或直击雷防护区（LPZOB）与第一防护区（LPZ1）交界处应安装通过Ⅰ级分类试验的开关型浪涌保护器或限压型浪涌保护器作为第一级保护；第一防护区之后的各分区（含LPZ1区）交界处应安装限压型浪涌保护器。使用直流电源的信息设备，视其工作电压要求，宜安装适配的直流电源浪涌保护器。

2、信号：进、出建筑物的信号线缆，宜选用有金属屏蔽层的电缆，并宜埋地敷设，在直击雷非防护区（LPZ0A）或直击雷防护区（LPZOB）与第一防护区（LPZ1）交界处，电缆金属屏蔽层应做等电位连接并接地。电子信息系统设备机房的信号线缆内芯线相应端口，应安装适配的信号线路浪涌保护器，浪涌保护器的接地端及电缆内芯的空线对应接地。 3、程控数字用户交换机：程控数字用户交换机及其它通信设备信号线路，应根据总配线架所连接的中继线及用户线性质选用适配的信号线路浪涌保护器。
