拉筋弯钩长度计算公式

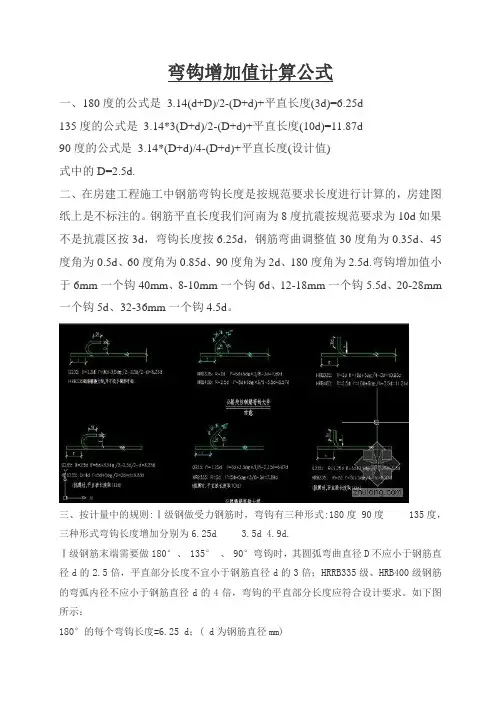

弯钩增加值计算公式

一、180度的公式是 3.14(d+D)/2-(D+d)+平直长度(3d)=6.25d

135度的公式是 3.14*3(D+d)/2-(D+d)+平直长度(10d)=11.87d

90度的公式是 3.14*(D+d)/4-(D+d)+平直长度(设计值)

式中的D=2.5d.

二、在房建工程施工中钢筋弯钩长度是按规范要求长度进行计算的，房建图纸上是不标注的。钢筋平直长度我们河南为8度抗震按规范要求为10d如果不是抗震区按3d，弯钩长度按6.25d，钢筋弯曲调整值30度角为0.35d、45度角为0.5d、60度角为0.85d、90度角为2d、180度角为2.5d.弯钩增加值小于6mm一个钩40mm、8-10mm一个钩6d、12-18mm一个钩5.5d、20-28mm一个钩5d、32-36mm一个钩4.5d。

三、按计量中的规则:Ⅰ级钢做受力钢筋时，弯钩有三种形式:180度 90度 135度，三种形式弯钩长度增加分别为6.25d 3.5d 4.9d.

Ⅰ级钢筋末端需要做180°、 135° 、 90°弯钩时，其圆弧弯曲直径D不应小于钢筋直径d的2.5倍，平直部分长度不宜小于钢筋直径d的3倍；HRRB335级、HRB400级钢筋的弯弧内径不应小于钢筋直径d的4倍，弯钩的平直部分长度应符合设计要求。如下图所示：

180°的每个弯钩长度=6.25 d；( d为钢筋直径mm) 135°的每个弯钩长度=4.9 d；

90°的每个弯钩长度=3.5 d；

中心弧线长（n*3.14*（（r＝1.25d）+0.5d）/180）+平直段长度10d-2.25d；

（n为弯钩弯曲角度）

弯曲半径 r＝1.25d 一级 ； 2d 二级； 2.5d 三级

还应该根据设计图纸参照相应图集计算，比如03G101-1中P35页有规定：

第 1 页 共 2 页 [箍筋长度计算公式弯钩(45度、90度、135度、180度)]箍筋弯钩长度计算公式

理论计算方法:L=2-8bhc*+2max。

箍筋弯钩长度计算

1、对转半圆弯钩180度，为、对直弯钩为90度，、对斜弯钩为45度，、135度箍筋弯钩为，长度弯曲值的计算：计算时，用到一个弧度和角度的换算公式：1rad=*r*2/360,即一度角对应的弧长是。

还有《钢筋混凝土施工及验收规范》规定180度弯钩的弯曲直径不得小于，在下面的推导中D取。

弯钩度数详详细解释

1、180度弯钩的计算：钢筋的直径为d,弯曲直径为D。按照外皮计算钢筋的长度：L1=AE水平段的长度+CD水平段长度=300+3d按照中轴线计算钢筋的长度：L2=AB水平段长度+BC段弧长+CD段水平长度=300-D/2-d+**180+3d=300+,弯曲调整值=L1-L2=、90度弯钩的计算：钢筋的直径为d,弯曲直径为D。按照外皮计算钢筋的长度：L1=300+100按照中轴线计算钢筋的长度：L2=AB水平段长度+BC段弧长+CD段竖直长度=300-D/2-d+**90+100-D/2-d=300+，弯曲调整值=L1-L2=、135度弯钩的计算：钢筋的直径为d,弯曲直径为D。按照外皮计算钢筋的长度：L1=300+10d按照中第 2 页 共 2 页 轴线计算钢筋的长度：L2=AB水平段长度+BD段弧长+DE段长度=300-D/2-d+**135+10d=300+10d+，弯曲调整值=L1-L2=

上面讲得太复杂，如果你是做预算的，只要记住:钢筋的外皮长度+弯钩长度 。外皮长度=矩形断面周长-8*砼保护层厚度+8*箍筋直径;弯钩长度:180度=*箍筋直径; 90度=*箍筋直径;45度=*箍筋直径以复合箍筋5 ×4 为例, 在老规范公式的基础上来推导新规范各种箍筋长度的计算公式。新规范因保护层为箍筋外皮到外皮, 在老规范的基础上减去8 d , 就是新规范2 ×2 外围封闭箍筋1长度的计算公式。

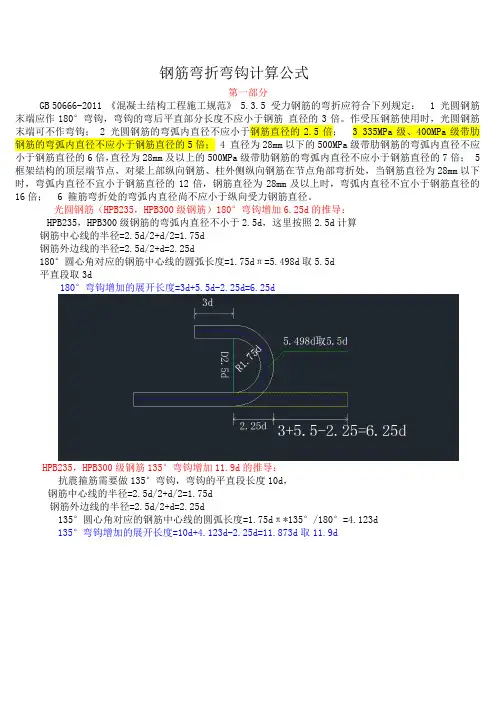

钢筋弯折弯钩计算公式

第一部分

GB 50666-2011 《混凝土结构工程施工规范》 5.3.5 受力钢筋的弯折应符合下列规定： 1 光圆钢筋末端应作180°弯钩，弯钩的弯后平直部分长度不应小于钢筋

直径的3倍。作受压钢筋使用时，光圆钢筋末端可不作弯钩； 2 光圆钢筋的弯弧内直径不应小于钢筋直径的2.5倍； 3 335MPa级、400MPa级带肋钢筋的弯弧内直径不应小于钢筋直径的5倍； 4 直径为28mm以下的500MPa级带肋钢筋的弯弧内直径不应小于钢筋直径的6倍，直径为28mm及以上的500MPa级带肋钢筋的弯弧内直径不应小于钢筋直径的7倍； 5

框架结构的顶层端节点，对梁上部纵向钢筋、柱外侧纵向钢筋在节点角部弯折处，当钢筋直径为28mm以下时，弯弧内直径不宜小于钢筋直径的12倍，钢筋直径为28mm及以上时，弯弧内直径不宜小于钢筋直径的16倍； 6 箍筋弯折处的弯弧内直径尚不应小于纵向受力钢筋直径。

光圆钢筋（HPB235，HPB300级钢筋）180°弯钩增加6.25d的推导：

HPB235，HPB300级钢筋的弯弧内直径不小于2.5d，这里按照2.5d计算

钢筋中心线的半径=2.5d/2+d/2=1.75d

钢筋外边线的半径=2.5d/2+d=2.25d

180°圆心角对应的钢筋中心线的圆弧长度=1.75dπ=5.498d取5.5d

平直段取3d

180°弯钩增加的展开长度=3d+5.5d-2.25d=6.25d

HPB235，HPB300级钢筋135°弯钩增加11.9d的推导：

抗震箍筋需要做135°弯钩，弯钩的平直段长度10d，

钢筋中心线的半径=2.5d/2+d/2=1.75d

钢筋外边线的半径=2.5d/2+d=2.25d

135°圆心角对应的钢筋中心线的圆弧长度=1.75dπ*135°/180°=4.123d

135°弯钩增加的展开长度=10d+4.123d-2.25d=11.873d取11.9d

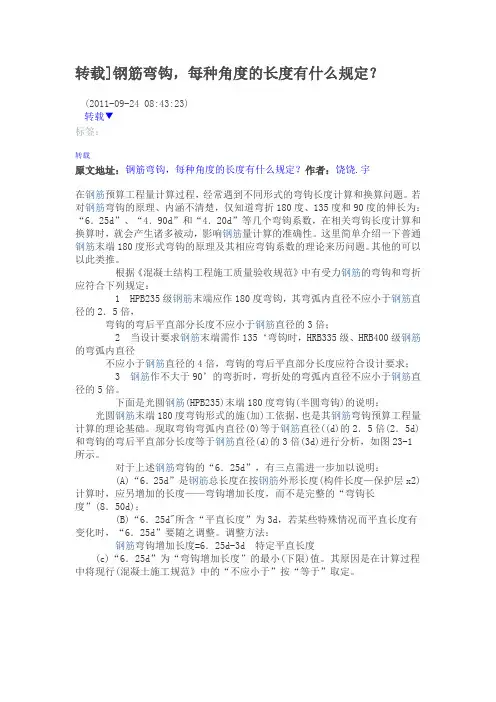

转载]钢筋弯钩，每种角度的长度有什么规定？ (2011-09-24 08:43:23)

转载▼

标签：

转载

原文地址：钢筋弯钩，每种角度的长度有什么规定？作者：饶饶.宇

在钢筋预算工程量计算过程，经常遇到不同形式的弯钩长度计算和换算问题。若对钢筋弯钩的原理、内涵不清楚，仅知道弯折180度、135度和90度的伸长为：“6．25d”、“4．90d”和“4．20d”等几个弯钩系数，在相关弯钩长度计算和换算时，就会产生诸多被动，影响钢筋量计算的准确性。这里简单介绍一下普通钢筋末端180度形式弯钩的原理及其相应弯钩系数的理论来历问题。其他的可以以此类推。

根据《混凝土结构工程施工质量验收规范》中有受力钢筋的弯钩和弯折应符合下列规定：

1 HPB235级钢筋末端应作180度弯钩，其弯弧内直径不应小于钢筋直径的2．5倍，

弯钩的弯后平直部分长度不应小于钢筋直径的3倍；

2 当设计要求钢筋末端需作135‘弯钩时，HRB335级、HRB400级钢筋的弯弧内直径

不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求；

3 钢筋作不大于90’的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。

下面是光圆钢筋(HPB235)末端180度弯钩(半圆弯钩)的说明：

光圆钢筋末端180度弯钩形式的施(加)工依据，也是其钢筋弯钩预算工程量计算的理论基础。现取弯钩弯弧内直径(0)等于钢筋直径((d)的2．5倍(2．5d)和弯钩的弯后平直部分长度等于钢筋直径(d)的3倍(3d)进行分析，如图23-1所示。

对于上述钢筋弯钩的“6．25d”，有三点需进一步加以说明：

(A)“6．25d”是钢筋总长度在按钢筋外形长度(构件长度—保护层x2)计算时，应另增加的长度——弯钩增加长度，而不是完整的“弯钩长度”(8．50d)；

(B)“6．25d"所含“平直长度”为3d，若某些特殊情况而平直长度有变化时，“6．25d”要随之调整。调整方法：
