变压器电能损耗计算方法

变压器损耗分为铁损和铜损,铁损又叫空载损耗,就是其固定损耗,实是铁芯所产生的损耗(也称铁芯损耗,而铜损也叫负荷损耗,1、变压器损耗计算公式（１）有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ-------（１）（２）无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ-------（２）（３）综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ----（３）Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ式中：Ｑ０——空载无功损耗（ｋｖａｒ）Ｐ０——空载损耗（ｋＷ）ＰＫ——额定负载损耗（ｋＷ）ＳＮ——变压器额定容量（ｋＶＡ）Ｉ０％——变压器空载电流百分比。

ＵＫ％——短路电压百分比β——平均负载系数ＫＴ——负载波动损耗系数ＱＫ——额定负载漏磁功率（ｋｖａｒ）ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ）上式计算时各参数的选择条件：（１）取ＫＴ＝１.０５；（２）对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ；（３）变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％；（４）变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ；（５）变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品资料所示。

2、变压器损耗的特征Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。

涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。

ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。

其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。

负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。

变压器的全损耗ΔＰ=Ｐ０+ＰC变压器的损耗比=ＰC/Ｐ０变压器的效率=ＰＺ/（ＰＺ+ΔＰ），以百分比表示；其中ＰＺ为变压器二次侧输出功率。

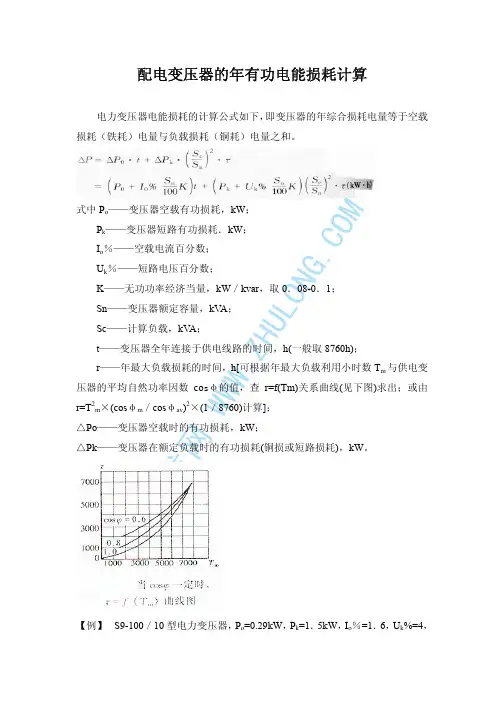

筑龙网W W W .Z H U L O N G .C O M 配电变压器的年有功电能损耗计算电力变压器电能损耗的计算公式如下，即变压器的年综合损耗电量等于空载损耗（铁耗）电量与负载损耗（铜耗）电量之和。

式中P o ——变压器空载有功损耗，kW ；P k ——变压器短路有功损耗．kW ；I o ％——空载电流百分数；U k ％——短路电压百分数；K ——无功功率经济当量，kW ／kvar ，取0．08-0．1； Sn ——变压器额定容量，kV A ；Sc ——计算负载，kV A ；t ——变压器全年连接于供电线路的时间，h(一般取8760h)； r ——年最大负载损耗的时间，h[可根据年最大负载利用小时数T m 与供电变压器的平均自然功率因数co sφ的值，查r=f(Tm)关系曲线(见下图)求出；或由r=T 2m ×(cos φm ／cos φav )2×(1／8760)计算]； △Po ——变压器空载时的有功损耗，kW ；△Pk ——变压器在额定负载时的有功损耗(铜损或短路损耗)，kW 。

【例】 S9-100／10型电力变压器，P o =0.29kW ，P k =1．5kW ，I o ％=1．6，U k %=4，筑龙网 W W W .Z H U L O N G .C O M 设计算负载S c =80kV A ，r=5000h ，取K=0．1，则该变压器年损耗电量为：其中铁损电量3942kWh ，铜损电量6080kWh 。

由上式可见，电力变压器的电能损耗有铁损和铜损两部分。

变压器铜损电量与负载特征有关，即随年最大负载损耗小时数及负载率而变化。

重负载、运行时问长及负载率高，其铜损电量就大，反之则小。

同时，由于电磁材料及制造工艺的差异，同容量不同厂家的产品，其P o 、P k 、I o ％及U k ％值也不尽相等，使检测、计算相当复杂。

所以，有的供电部门经过分析比较，对s9型(铜线双绕组无励磁调压变压器)归纳出铜耗电量等于0．03×W(用电量)的简化经验计算公式，即按实际用电量的3％计算铜耗电量。

变压器损耗分为铁损和铜损,铁损又叫空载损耗,就是其固定损耗,实是铁芯所产生的损耗(也称铁芯损耗,而铜损也叫负荷损耗,1、变压器损耗计算公式（１）有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ -------（１）（２）无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ -------（２）（３）综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ ----（３）Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ式中：Ｑ０——空载无功损耗（ｋｖａｒ）Ｐ０——空载损耗（ｋＷ）ＰＫ——额定负载损耗（ｋＷ）ＳＮ——变压器额定容量（ｋＶＡ）Ｉ０％——变压器空载电流百分比。

ＵＫ％——短路电压百分比β——平均负载系数ＫＴ——负载波动损耗系数ＱＫ——额定负载漏磁功率（ｋｖａｒ）ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ）上式计算时各参数的选择条件：（１）取ＫＴ＝１.０５；（２）对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ；（３）变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％；（４）变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ；（５）变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品资料所示。

2、变压器损耗的特征Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。

涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。

ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。

其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。

负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。

变压器的全损耗ΔＰ=Ｐ０+ＰC变压器的损耗比=ＰC /Ｐ０变压器的效率=ＰＺ/（ＰＺ+ΔＰ），以百分比表示；其中ＰＺ为变压器二次侧输出功率。

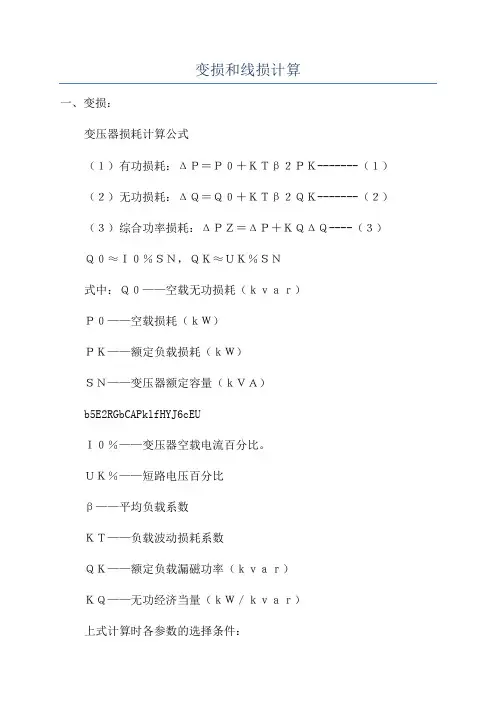

变损和线损计算一、变损：变压器损耗计算公式（１）有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ-------（１）（２）无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ-------（２）（３）综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ----（３）Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ式中：Ｑ０——空载无功损耗（ｋｖａｒ）Ｐ０——空载损耗（ｋＷ）ＰＫ——额定负载损耗（ｋＷ）ＳＮ——变压器额定容量（ｋＶＡ）b5E2RGbCAPklfHYJ6cEUＩ０％——变压器空载电流百分比。

ＵＫ％——短路电压百分比β——平均负载系数ＫＴ——负载波动损耗系数ＱＫ——额定负载漏磁功率（ｋｖａｒ）ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ）上式计算时各参数的选择条件：（１）取ＫＴ＝１.０５；（２）对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ；p1EanqFDPwH97TYYioVM（３）变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％；（４）变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ；DXDiTa9E3d4X06YdvAcE变压器损耗的特征Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。

涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。

ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。

其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。

RTCrpUDGiTqLSiYsINsw负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。

5PCzVD7HxANzKvYHUZJo变压器的全损耗ΔＰ=Ｐ０ＰC变压器的损耗比=ＰC/Ｐ０变压器的效率=ＰＺ/（ＰＺΔＰ），以百分比表示；其中ＰＺ为变压器二次侧输出功率。

变压器损耗分为铁损和铜损,铁损又叫空载损耗,就是其固定损耗,实是铁芯所产生的损耗(也称铁芯损耗,而铜损也叫负荷损耗,1、变压器损耗计算公式（１）有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ-------（１）（２）无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ-------（２）（３）综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ----（３）Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ式中：Ｑ０——空载无功损耗（ｋｖａｒ）Ｐ０——空载损耗（ｋＷ）ＰＫ——额定负载损耗（ｋＷ）ＳＮ——变压器额定容量（ｋＶＡ）Ｉ０％——变压器空载电流百分比。

ＵＫ％——短路电压百分比β——平均负载系数ＫＴ——负载波动损耗系数ＱＫ——额定负载漏磁功率（ｋｖａｒ）ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ）上式计算时各参数的选择条件：（１）取ＫＴ＝１.０５；（２）对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ；（３）变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％；（４）变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ；（５）变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品资料所示。

2、变压器损耗的特征Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。

涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。

ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。

其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。

负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。

变压器的全损耗ΔＰ=Ｐ０+ＰC变压器的损耗比=ＰC/Ｐ０变压器的效率=ＰＺ/（ＰＺ+ΔＰ），以百分比表示；其中ＰＺ为变压器二次侧输出功率。

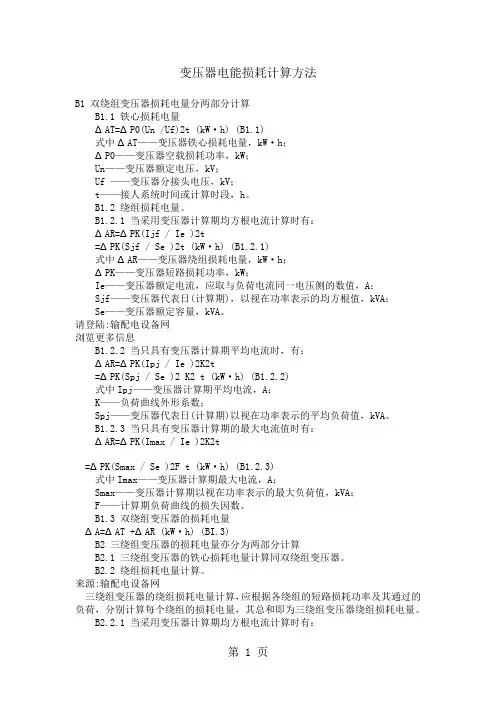

变压器电能损耗计算方法B1双绕组变压器损耗电量分两部分计算B1.1铁心损耗电量△A TX P0(Un /Uf)2t (kW - h) (B1.1)式中△ A ——变压器铁心损耗电量，kW・h;△P-一变压器空载损耗功率，kWU -一变压器额定电压，kV；Uf ——变压器分接头电压，kV；t ----- 接人系统时间或计算时段，hoB1.2绕组损耗电量。

B1.2.1当采用变压器计算期均方根电流计算时有：△A R乜PK(Ijf / Ie )2t=△ PK(Sjf / Se )2t (kW - h) (B1.2.1)式中△ A ——变压器绕组损耗电量，kW・h;△P-一变压器短路损耗功率，kWIe ——变压器额定电流，应取与负荷电流同一电压侧的数值，A；Sjf 变压器代表日(计算期)，以视在功率表小的均方根值，kVA;S -一变压器额定容量，kVA请登陆：输配电设备网浏览更多信息B1.2.2当只具有变压器计算期平均电流时，有：△A R乜PK(Ipj / Ie )2K2t=△ PK(Spj / Se )2 K2 t (kW - h) (B1.2.2)式中Ipj ——变压器计算期平均电流，A;K——负荷曲线外形系数；Spj 变压器代表日(计算期)以视在功率表小的平均负荷值，kVAB1.2.3当只具有变压器计算期的最大电流值时有：△A R乜PK(Imax / Ie )2K2t=△ PK(Smax / Se )2F t (kW - h) (B1.2.3)式中Imax ---- 变压器计算期最大电流，A；Sma 变压器计算期以视在功率表小的最大负荷值，kVA；F——计算期负荷曲线的损失因数。

B1.3双绕组变压器的损耗电量△ A^A AT +△ AR (kW・ h) (BI.3)B2三绕组变压器的损耗电量亦分为两部分计算B2.1三绕组变压器的铁心损耗电量计算同双绕组变压器。

B2.2绕组损耗电量计算。

来源：输配电设备网三绕组变压器的绕组损耗电量计算，应根据各绕组的短路损耗功率及其通过的负荷，分别计算每个绕组的损耗电量，其总和即为三绕组变压器绕组损耗电量。

变压器损耗分为铁损和铜损,铁损又叫空载损耗,就是其固定损耗,实是铁芯所产生的损耗(也称铁芯损耗,而铜损也叫负荷损耗,1、变压器损耗计算公式（１）有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ-------（１）（２）无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ-------（２）（３）综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ----（３）Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ式中：Ｑ０——空载无功损耗（ｋｖａｒ）Ｐ０——空载损耗（ｋＷ）ＰＫ——额定负载损耗（ｋＷ）ＳＮ——变压器额定容量（ｋＶＡ）Ｉ０％——变压器空载电流百分比。

ＵＫ％——短路电压百分比β——平均负载系数ＫＴ——负载波动损耗系数ＱＫ——额定负载漏磁功率（ｋｖａｒ）ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ）上式计算时各参数的选择条件：（１）取ＫＴ＝１.０５；（２）对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ；（３）变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％；（４）变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ；（５）变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品资料所示。

2、变压器损耗的特征Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。

涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。

ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。

其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。

负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。

变压器的全损耗ΔＰ=Ｐ０+ＰC变压器的损耗比=ＰC/Ｐ０变压器的效率=ＰＺ/（ＰＺ+ΔＰ），以百分比表示；其中ＰＺ为变压器二次侧输出功率。

变压器电能损耗计算方法1、双绕组变压器损耗电量分两部分计算1.1 铁心损耗电量t U U P A f n T 20)/(∆=∆（KW·h ）式中T A ∆——变压器铁心损耗电量，KW·h ；0P ∆——变压器空载损耗功率，KW ；n U ——变压器额定电压，KV ；f U ——变压器分接头电压，KV ； t ——接人系统时间或计算时段，h 。

1.2、绕组损耗电量1.2.1、当采用变压器计算期均方根电流计算时有：t S S P tI I P A e jf K e jf K R 22/()/(）∆=∆=∆（KW·h ）式中R A ∆——变压器绕组损耗电量，KW·h ；K P ∆——变压器短路损耗功率，KW ；e I ——变压器额定电流，应取与负荷电流同一电压侧的数值，A ；if S ——变压器代表日(计算期)，以视在功率表示的均方根值，KVA ； e S ——变压器额定容量，KVA 。

输配电设备网1.2.2 当只具有变压器计算期平均电流时，有：()()t /t /22e pj 22e pj K S S P K I I P A K K R ∆=∆=∆式中pj I ——变压器计算期平均电流，A ；K ——负荷曲线外形系数；pj S ——变压器代表日(计算期)以视在功率表示的平均负荷值，KVA 。

1.2.3 当只具有变压器计算期的最大电流值时有：()()t /t /22e max 22e max F S S PK K I I PK AR ∆=∆=∆式中m ax I ——变压器计算期最大电流，A ；m ax S ——变压器计算期以视在功率表示的最大负荷值，KVA ； F ——计算期负荷曲线的损失因数。

1.3 双绕组变压器的损耗电量R T A A A ∆+∆=∆2 三绕组变压器的损耗电量亦分为两部分计算2.1 三绕组变压器的铁心损耗电量计算同双绕组变压器。

2.2 绕组损耗电量计算。

变压器损耗分为铁损和铜损,铁损又叫空载损耗,就是其固定损耗,实是铁芯所产生的损耗(也称铁芯损耗,而铜损也叫负荷损耗,1、变压器损耗计算公式（１）有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ-------（１）（２）无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ-------（２）上式计算时各参数的选择条件：（１）取ＫＴ＝１.０５；（２）对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ；（３）变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％；（４）变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ；（５）变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品资料所示。

2、变压器损耗的特征Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；ＰC示）。

功率。

1、铁损电量的计算：不同型号和容量的铁损电量，计算公式是：铁损电量（千瓦时）=空载损耗（千瓦）×供电时间（小时）配变的空载损耗（铁损），由附表查得，供电时间为变压器的实际运行时间，按以下原则确定：（1）对连续供电的用户，全月按720小时计算。

（2）由于电网原因间断供电或限电拉路，按变电站向用户实际供电小时数计算，不得以难计算为由，仍按全月运行计算，变压器停电后，自坠熔丝管交供电站的时间，在计算铁损时应予扣除。

（3）变压器低压侧装有积时钟的用户，按积时钟累计的供电时间计算。

2、铜损电量的计算：当负载率为40%及以下时，按全月用电量（以电能表读数）的2%计收，计算公式：铜损电量（千瓦时）=月用电量（千瓦时）×2%式中：COS￠６５变压器上的标牌都有具体的数据。

变压器空载损耗空载损耗指变压器二次侧开路，一次侧加额率与额定电压的正弦波电压时变压器所吸取的功率。

一般只注意额定频率与额定电压，有时对分接电压与电压波形、测量系统的精度、测试仪表与测试设备却不予注意。

变压器电能损耗计算方法铜损：变压器中的铜线电阻和铜线电流引起的损耗，被称为铜损。

铜损是变压器输出功率的百分比。

铁损：变压器磁通变化引起的铁芯磁滞和涡流损耗，被称为铁损。

铁损与变压器额定功率有关。

接下来，我们将详细介绍铜损和铁损的计算方法：1.铜损计算方法：铜损可以通过以下公式计算：P_cu = I^2 * R其中，P_cu 是铜损， I 是变压器的有效电流， R 是变压器的绕组电阻。

变压器绕组电阻可以通过以下公式计算：R=ρ*(l/A)其中，ρ是铜的电阻率，l是绕组线的长度，A是绕组横截面积。

2.铁损计算方法：铁损由两部分组成：磁滞损耗和涡流损耗。

磁滞损耗可以通过以下公式计算：P_hys = k1 * f * B_max^n其中，P_hys 是铁心的磁滞损耗， k1 是磁滞损耗常数， f 是变压器的频率， B_max 是铁心的最大磁感应强度， n 是与材料相关的指数。

涡流损耗可以通过以下公式计算：P_eddy = k2 * f^2 * B_max^2 * t^2其中，P_eddy 是涡流损耗， k2 是涡流损耗常数， f 是变压器的频率， B_max 是铁心的最大磁感应强度， t 是铁心的厚度。

3.总损耗计算：变压器的总损耗可以通过以下公式计算：P_total = P_cu + P_hys + P_eddy其中，P_total 是总损耗，P_cu 是铜损， P_hys 是磁滞损耗，P_eddy 是涡流损耗。

4.理想变压器损耗计算：对于理想变压器来说，没有铜损和铁损。

因此，其损耗为零。

以上就是变压器电能损耗的计算方法。

根据以上公式，可以计算出变压器的铜损、铁损和总损耗。

这些计算结果有助于电力工程师评估变压器的性能和效率，以及应对运行过程中的问题。

变压器电能损耗计算方法B1 双绕组变压器损耗电量分两部分计算B1.1 铁心损耗电量ΔAT=ΔP0(Un /Uf)2t (kW·h) (B1.1)式中ΔAT——变压器铁心损耗电量，kW·h；ΔP0——变压器空载损耗功率，kW；Un——变压器额定电压，kV；Uf ——变压器分接头电压，kV；t——接人系统时间或计算时段，h。

B1.2 绕组损耗电量。

B1.2.1 当采用变压器计算期均方根电流计算时有：ΔAR=ΔPK(Ijf / Ie )2t=ΔPK(Sjf / Se )2t (kW·h) (B1.2.1)式中ΔAR——变压器绕组损耗电量，kW·h；ΔPK——变压器短路损耗功率，kW；Ie——变压器额定电流，应取与负荷电流同一电压侧的数值，A；Sjf——变压器代表日(计算期)，以视在功率表示的均方根值，kVA；Se——变压器额定容量，kVA。

请登陆:输配电设备网浏览更多信息B1.2.2 当只具有变压器计算期平均电流时，有：ΔAR=ΔPK(Ipj / Ie )2K2t=ΔPK(Spj / Se )2 K2 t (kW·h) (B1.2.2)式中Ipj——变压器计算期平均电流，A；K——负荷曲线外形系数；Spj——变压器代表日(计算期)以视在功率表示的平均负荷值，kVA。

B1.2.3 当只具有变压器计算期的最大电流值时有：ΔAR=ΔPK(Imax / Ie )2K2t=ΔPK(Smax / Se )2F t (kW·h) (B1.2.3)式中Imax——变压器计算期最大电流，A；Smax——变压器计算期以视在功率表示的最大负荷值，kVA；F——计算期负荷曲线的损失因数。

B1.3 双绕组变压器的损耗电量ΔA=ΔAT +ΔAR (kW·h) (BI.3)B2 三绕组变压器的损耗电量亦分为两部分计算B2.1 三绕组变压器的铁心损耗电量计算同双绕组变压器。

工作行为规范系列变压器损耗计算公式规范（标准、完整、实用、可修改）编号：FS-QG-50169变压器损耗计算公式规范Transformer loss calculation formula specification说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。

变压器损耗计算公式变压器损耗分为铁损和铜损，铁损又叫空载损耗，就是其固定损耗，实是铁芯所产生的损耗(也称铁芯损耗，而铜损也叫负荷损耗，1、变压器损耗计算公式(1)有功损耗:ΔP=P0+KTβ2PK-------(1)(2)无功损耗:ΔQ=Q0+KTβ2QK-------(2)(3)综合功率损耗:ΔPZ=ΔP+KQΔQ----(3)Q0≈I0%SN，QK≈UK%SN式中:Q0――空载无功损耗(kvar)P0――空载损耗(kW)PK――额定负载损耗(kW)SN――变压器额定容量(kVA)I0%――变压器空载电流百分比。

UK%――短路电压百分比β――平均负载系数KT――负载波动损耗系数QK――额定负载漏磁功率(kvar)KQ――无功经济当量(kW/kvar)上式计算时各参数的选择条件:(1)取KT=1.05;(2)对城市电网和工业企业电网的6kV~10kV降压变压器取系统最小负荷时，其无功当量KQ=0.1kW/kvar;(3)变压器平均负载系数，对于农用变压器可取β=20%;对于工业企业，实行三班制，可取β=75%;(4)变压器运行小时数T=8760h，最大负载损耗小时数:t=5500h;(5)变压器空载损耗P0、额定负载损耗PK、I0%、UK%，见产品资料所示。

2、变压器损耗的特征P0――空载损耗，主要是铁损，包括磁滞损耗和涡流损耗;磁滞损耗与频率成正比;与最大磁通密度的磁滞系数的次方成正比。

涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。

PC――负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。

变压器空载电量损耗计算简介：负载曲线的平均负载系数越高，为达到损耗电能越小，要选用损耗比越小的变压器；负载曲线的平均负载系数越低，为达到损耗电能越小，要选用损耗比越大的变压器。

将负载曲线的平均负载系数乘以一个大于1 的倍数，通常可取1-1.3，作为获得最佳效率的负载系数，然后按βb＝（1/R）计算变压器应具备的损耗比。

关键字：变压器1、变压器损耗计算公式（１）有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ（１）（２）无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ（２）（３）综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ（３）Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ式中：Ｑ０——空载无功损耗（ｋｖａｒ）Ｐ０——空载损耗（ｋＷ）ＰＫ——额定负载损耗（ｋＷ）ＳＮ——变压器额定容量（ｋＶＡ）０％——变压器空载电流百分比。

ＵＫ％——短路电压百分比β——平均负载系数ＫＴ——负载波动损耗系数ＱＫ——额定负载漏磁功率（ｋｖａｒ）ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ）上式计算时各参数的选择条件：（１）取ＫＴ＝１.０５；（２）对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ；（３）变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％；（４）变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ；（５）变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品资料所示。

2、变压器损耗的特征Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。

涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。

ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。

其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。

负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。

变压器损耗的计算公式及方法变压器损耗分为铁损和铜损,铁损又叫空载损耗,就是其固定损耗,实是铁芯所产生的损耗(也称铁芯损耗)，而铜损也叫负荷损耗。

负载曲线的平均负载系数越高，为达到损耗电能越小，要选用损耗比越小的变压器；负载曲线的平均负载系数越低，为达到损耗电能越小，要选用损耗比越大的变压器。

将负载曲线的平均负载系数乘以一个大于1的倍数，通常可取1-1.3，作为获得最佳效率的负载系数，然后按βb＝(1/R)1/2计算变压器应具备的损耗比。

一、变压器损耗计算公式(1)有功损耗：ΔP＝P0＋KTβ^2PK -------（1）(2)无功损耗：ΔQ＝Q0＋KTβ^2QK -------（2）(3)综合功率损耗：ΔPZ＝ΔP＋KQΔQ----（3）Q0≈I0％SN，QK≈UK％SN式中：Q0——空载无功损耗(kvar)；P0——空载损耗(kW)；PK——额定负载损耗(kW)；SN——变压器额定容量(kVA)；I0％——变压器空载电流百分比；UK％——短路电压百分比；β——平均负载系数；KT——负载波动损耗系数；QK——额定负载漏磁功率(kvar)；KQ——无功经济当量(kW／kvar)。

上式计算时各参数的选择条件：(1)取KT＝1.05；(2)对城市电网和工业企业电网的6kV～10kV降压变压器取系统最小负荷时，其无功当量KQ＝0．1kW／kvar；(3)变压器平均负载系数，对于农用变压器可取β＝20％；对于工业企业，实行三班制，可取β＝75％；(4)变压器运行小时数T＝8760h，最大负载损耗小时数：t＝5500h；(5)变压器空载损耗P0、额定负载损耗PK、I0％、UK％，见产品资料所示。

二、变压器损耗的特征P0——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。

涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。

PC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。

变压器损耗的计算公式及方法(1)北极星电力网技术频道作者: 2012-1-17 10:02:43 (阅1694次)所属频道: 电网关键词: 变压器损耗变压器损耗分为铁损和铜损,铁损又叫空载损耗,就是其固定损耗,实是铁芯所产生的损耗(也称铁芯损耗,而铜损也叫负荷损耗,1、变压器损耗计算公式(1)有功损耗：ΔP=P0+KTβ2PK -------(1)(2)无功损耗：ΔQ=Q0+KTβ2QK -------(2)(3)综合功率损耗：ΔPZ=ΔP+KQΔQ ----(3)Q0≈I0%SN，QK≈UK%SN式中：Q0——空载无功损耗(kvar)P0——空载损耗(kW)PK——额定负载损耗(kW)SN——变压器额定容量(kVA)I0%——变压器空载电流百分比。

UK%——短路电压百分比β ——平均负载系数KT——负载波动损耗系数QK——额定负载漏磁功率(kvar)KQ——无功经济当量(kW/kvar)上式计算时各参数的选择条件：(1)取KT=1.05;(2)对城市电网和工业企业电网的6kV～10kV降压变压器取系统最小负荷时，其无功当量KQ=0.1kW/kvar;(3)变压器平均负载系数，对于农用变压器可取β=20%;对于工业企业，实行三班制，可取β=75%;(4)变压器运行小时数T=8760h，最大负载损耗小时数：t=5500h;(5)变压器空载损耗P0、额定负载损耗PK、I0%、UK%，见产品资料所示。

2、变压器损耗的特征P0——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗;磁滞损耗与频率成正比;与最大磁通密度的磁滞系数的次方成正比。

涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。

PC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。

其大小随负载电流而变化，与负载电流的平方成正比;(并用标准线圈温度换算值来表示)。

负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。

变压器损耗分为铁损和铜损,铁损又叫空载损耗,就是其固定损耗,实是铁芯所产生的损耗(也称铁芯损耗,而铜损也叫负荷损耗,1、 变压器损耗计算公式（１）有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ -------（１）　（２）无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ -------（２）　（３）综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ ----（３）　Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ式中：Ｑ０——空载无功损耗（ｋｖａｒ） Ｐ０——空载损耗（ｋＷ）ＰＫ——额定负载损耗（ｋＷ）ＳＮ——变压器额定容量（ｋＶＡ）Ｉ０％——变压器空载电流百分比。

ＵＫ％——短路电压百分比β ——平均负载系数ＫＴ——负载波动损耗系数ＱＫ——额定负载漏磁功率（ｋｖａｒ）ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ）上式计算时各参数的选择条件：（１）取ＫＴ＝１.０５；（２）对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ；（３）变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％；（４）变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ；（５）变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品资料所示。

2、变压器损耗的特征Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。

涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。

ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。

其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。

负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。

变压器的全损耗ΔＰ=Ｐ０+ＰC变压器的损耗比=ＰC /Ｐ０变压器的效率=ＰＺ/（ＰＺ+ΔＰ），以百分比表示；其中ＰＺ为变压器二次侧输出功率。

1、变压器损耗计算公式（1）有功损耗：ΔP＝P0＋KTβ2PK-------（1）（2）无功损耗：ΔQ＝Q0＋KTβ2QK-------（2）（3）综合功率损耗：ΔPZ＝ΔP＋KQΔQ----（3）Q0≈I0％SN，QK≈UK％SN式中：Q0——空载无功损耗（kvar）P0——空载损耗（kW）PK——额定负载损耗（kW）SN——变压器额定容量（kVA）I0％——变压器空载电流百分比。

UK％——短路电压百分比β——平均负载系数KT——负载波动损耗系数QK——额定负载漏磁功率（kvar）KQ——无功经济当量（kW／kvar）上式计算时各参数的选择条件：（1）取KT＝1.05；（2）对城市电网和工业企业电网的6kV～10kV降压变压器取系统最小负荷时，其无功当量KQ＝0．1kW／kvar；（3）变压器平均负载系数，对于农用变压器可取β＝20％；对于工业企业，实行三班制，可取β＝75％；（4）变压器运行小时数T＝8760h，最大负载损耗小时数：t＝5500h；（5）变压器空载损耗P0、额定负载损耗PK、I0％、UK％，见产品资料所示。

2、变压器损耗的特征P0——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。

涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。

PC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。

其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。

负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。

变压器的全损耗ΔP=P0 PC变压器的损耗比=PC/P0变压器的效率=PZ/（PZ ΔP），以百分比表示；其中PZ为变压器二次侧输出功率。

3、变压器节能技术推广1）推广使用低损耗变压器；（1）铁芯损耗的控制变压器损耗中的空载损耗，即铁损，主要发生在变压器铁芯叠片内，主要是因交变的磁力线通过铁芯产生磁滞及涡流而带来的损耗。

变压器电损收费标准变压器电损是指在变压器运行过程中因电流、电压等原因而导致的能量损失。

为了合理收取变压器电损费用，制定了相应的收费标准。

变压器电损收费标准的制定，旨在保障电力设施的正常运行和维护，同时也是为了维护供电企业的经济利益。

一、电损计费原则。

1. 按需计费原则。

供电企业根据用户变压器的实际用电情况，对其进行电损费用的计费。

即根据用户的实际用电量和电损率来确定相应的电损费用。

2. 合理收费原则。

电损费用的收取应当合理公平，既要考虑供电企业的经济利益，也要兼顾用户的实际情况，确保收费标准合理合法。

二、电损收费标准。

1. 电损费用的计算公式为，电损费用 = 用电量×电损率×电价。

2. 电损率是指变压器在运行过程中因电流、电压等原因而导致的能量损失率，一般由供电企业根据实际情况进行确定。

3. 电价是指用户用电的价格，根据国家相关规定执行。

4. 电损费用的计费周期一般为月度，供电企业根据用户每月的用电量和电损率来确定相应的电损费用。

5. 对于大型工业用户，电损费用的计费周期可以根据实际情况进行调整，一般不低于月度。

三、电损费用的缴纳方式。

1. 用户应当按照供电企业规定的缴费周期和方式，按时足额缴纳电损费用。

2. 对于欠缴电损费用的用户，供电企业有权停止供电服务，直至用户缴清欠费为止。

3. 对于恶意逃避电损费用的用户，供电企业有权依法追究其法律责任。

四、电损费用的监督管理。

1. 供电企业应当建立健全电损费用监督管理制度，确保电损费用的合理收取和使用。

2. 用户对于供电企业收取的电损费用有异议的，可以向供电企业提出申诉，并有权要求供电企业提供相关的电损费用计算依据。

3. 相关部门应当加强对供电企业电损费用收取情况的监督检查，确保电损费用的合理性和合法性。

总结，变压器电损收费标准的制定，是为了保障电力设施的正常运行和维护，也是为了维护供电企业的经济利益。

在制定和执行电损收费标准的过程中，需要充分考虑用户的实际情况，确保收费标准合理合法。
