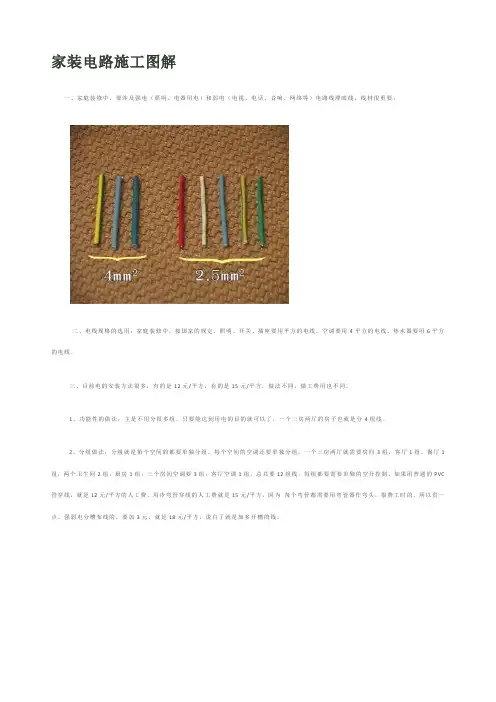

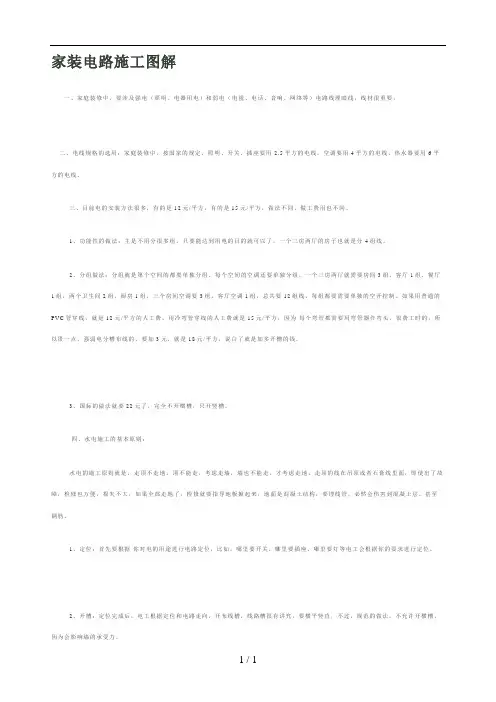

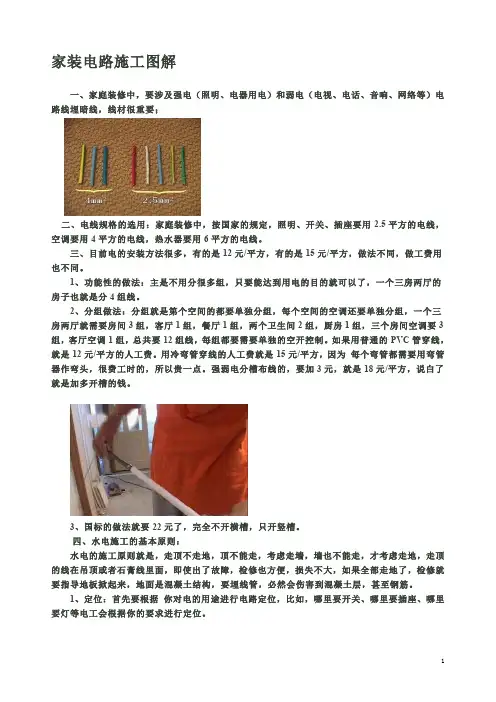

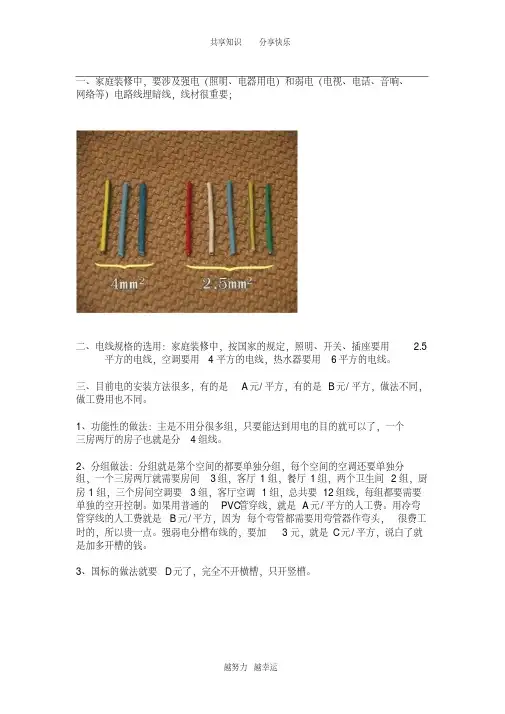

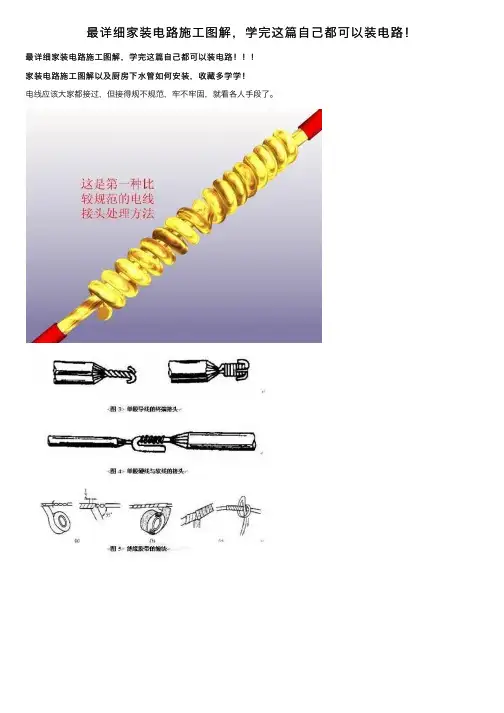

家装电路施工图解以及厨房下水管如何安装,收藏多学学电线应该大家都接过,但接得规不规范,牢不牢固,就看各人手段了;家庭装修中,要涉及强电照明、电器用电和弱电电视、电话、音响、网络等电路线埋暗线,线材很重要一、电线规格的选用：家庭装修中,按国家的规定,照明、开关、插座要用平方的电线,空调要用4平方的电线,热水器要用6平方的电线;二、目前电的安装方法很多：有的是12元/平方,有的是15元/平方,做法不同,做工费用也不同;1、功能性的做法：主是不用分很多组,只要能达到用电的目的就可以了,一个三房两厅的房子也就是分4组线;2、分组做法：分组就是每个空间的都要单独分组,每个空间的空调还要单独分组,一个三房两厅就需要房间3组,客厅1组,餐厅1组,两个卫生间2组,厨房1组,三个房间空调要3组,客厅空调1组,总共要12组线,每组都需要单独的空开控制;如果用普通的PVC管穿线,就是12元/平方的人工费;用冷弯管穿线的人工费就是15元/平方,因为每个弯管都需要用弯管器作弯头,很费工时的,所以贵一点;强弱电分槽布线的,要加3元,就是18元/平方,说白了就是加多开槽的钱;3、国标的做法就要22元了,完全不开横槽,只开竖槽;三、水电施工的基本原则：水电的施工原则就是,走顶不走地,顶不能走,考虑走墙,墙也不能走,才考虑走地,走顶的线在吊顶或者石膏线里面,即使出了故障,检修也方便,损失不大,如果全部走地了,检修就要指导地板掀起来,地面是混凝土结构,要埋线管,必然会伤害到混凝土层,甚至钢筋;1、定位：首先要根据你对电的用途进行电路定位,比如,哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位;2、开槽：定位完成后,电工根据定位和电路走向,开布线槽,线路槽很有讲究,要横平竖直,不过,规范的做法,不允许开横槽,因为会影响墙的承受力;3、布线：布线一般采用线管暗埋的方式;线管有冷弯管和PVC管两种,冷弯管可以弯曲而不断裂,是布线的最好选择,因为它的转角是有弧度的,线可以随时更换,而不用开墙;4、弯管：冷弯管要用弯管工具,弧度应该是线管直径的10倍,这样穿线或拆线,才能顺利;四、布线要遵循的原则：布线原则1如下图：强弱电的间距要在30 -50公分,因为强电会干扰你的电视和电话；布线原则2如上图：强弱电更不能同穿一根管内；布线原则3如下图：管内导线总截面面积要小于保护管截面面积的40%,比如20管内最多穿4根平方的线；布线原则4如下图：长距离的线管尽量用整管；布线原则5如下图：线管如果需要连接,要用接头,接头和管要用胶粘好；布线原则6如下图：如果有线管在地面上,应立即保护起来,防止踩裂,影响以后的检修；布线原则7如下图：当布线长度超过15米或中间有3个弯曲时,在中间应该加装一个接线盒,因为拆装电线时,太长或弯曲多了,线从穿线管过不去；布线原则8如下图：一般情况下,电线线路要和暖气、煤气管道相距40公分以上；布线原则9如下图：一般情况下,空调插座安装离熟地2米以上；布线原则10如下图：没有特别要求的前提下,插座安装应该离地30公分高度；布线原则11如下图：开关、插座面对面板,应该左侧零线,右侧火线；布线原则12如下图：家庭装修中,电线只能并头连接,绝对不是我们平时随便一接就OK那么简单；布线原则13如下图：接头处采用按压,必须要结实牢固；布线原则14如下图：接好的线,要立即用绝缘胶布包好；布线原则15如下图：在装修过程中,如果确定了火线、零线、地线的颜色,任何时候,颜色都不能用混了；布线原则16如下图：家里不同区域的照明、插座、空调、热水器等电路都要分开分组布线；一旦哪部队需要断电检修时,不影响其他电器的正常使用；布线原则17：很关键的在做完电路后,一定要让施工方给你一份电路布置图,一旦以后要检修或墙面修整或在墙上打钉子,防止电线被打坏;家装电路弱电设计装修的第一道工序就是”布线”;在我们装修居室的过程中,常常会忽略对电源布线的全面考虑,因而造成布线不合理或漏布现象；而且随着经济的高速发展,原有建设施工中的电源布线也远远不适应人们的需求;我在这里对家装中的电路布线提出了一些建议,供大家在装修时参考;首先提醒大家的是,根据用电负荷的实际情况和可能添置的设备负荷,选择电源线时,一定要选择国标线,以免造成超负荷而引起的联线、短路或毁坏设备,在选择电气元件时,千万不能以次充好,以免造成事故;电路改造涉及到空间的定位,还要开槽,所以要提前进行;严禁将导线直接埋入抹灰层,导线在线管中严禁有接头,同时对使用的线管PVC阻燃管或铁管进行严格检查,要符合国家标准,对管路铺设遵循“安全、方便、经济、客观”的原则;与此同时,对特殊用电回路,例如：空调、整体浴室、速热式电热水器等,建议用户在购买时,先自检是否有保护装置,然后再配置相应的漏电保护开关,以确保用户的人身及财产安全;工程完工后,要进行漏电开关检测,给出完整的电路图,以便日后维修;1、客厅的电路设计：客厅布线一般应为10支路线：包括电源线、照明线、空调线、电视线、电话线、电脑线、对讲器或门铃线、报警线、家庭影院、背景音乐;客厅各线终端欲留分布：在电视柜上方欲留电源5孔面板、电视、电脑线终端;空调线终端欲留孔应按照空调专业安装人员测定的部位欲留空调线16A面板、照明线开关;单头或吸顶灯,可采用单联开关；多头吊灯,可在吊灯上安装灯光分控器,根据需要调节亮度;在沙发的边沿处欲留电话线口;在户门内侧欲留对讲器或门铃线口;在顶部欲留报警线口;客厅如果需要摆放冰箱、饮水机、加湿器等设备,根据摆放位置欲留电源口,一般情况客厅至少应留5个电源线口;另外,在客厅布上家庭影院线,可以在家坐想电影院的震撼效果;如今,背景音乐已进入家庭,成为现在装修的新时尚,不同年龄都可以享用,而且互不干扰,比如,年轻人可以用它听摇滚、儿童可以用它听英语、老年人可以用它听广播卧室布线一般为应8支线路；包括电源线、照明线、空调线、电视线、电话线、、报警线、背景音乐线、视频共享;卧室各线终端欲留：床头柜的上方欲留电源线口,并采用5孔插线板带开关为宜,可以减少床头灯没开关的麻烦,还应欲留电话线口,如果双床头柜,应在两个床头柜上方分别欲留电源、电话线口;梳妆台上方应欲留电源接线口,另外考虑梳妆镜上方应有反射灯光,在电线盒旁另加装一个开关;写字台或电脑桌上方应安装电源线、电视线、电脑线、电话线接口;照明灯光采用单头灯或吸顶灯,多头灯应加装分控器,重点是开关,建议采用双控开关,单联,一个安装在卧室门外侧,另一个开关安装在床头柜上侧或床边较易操作部位;空调线终端接口欲留,需由空调安装专业人员设定位置;报警线在顶部位置欲留线口;如果卧室采用地板下远红外取暖,电源线与开关调节器必须采用适合6平方铜线与所需电压相匹配的开关,温控调节器切不可用普通照明开关,该电路必须另行铺设,直到入户电源控开部分;另外,背景音乐您是否也应该考虑到,它可以在卧室或其他房间共享客厅的DVD或CD、MP3、TV等音乐;现在很多人都在卧室予留视频共享端口,可共享客厅DVD影视大片,是不是也很方便3、走廊、门厅的电路设计：走廊、门厅布线应为2支路线：包括电源线、照明线或考虑人体感应灯;电源终端接口欲留1—2个;灯光应根据走廊长度、面积而定、如果较宽可安装顶灯、壁灯；如果狭窄,只能安装顶灯或透光玻璃顶,在户外内侧安装开关;另外,也可以考虑人体感应灯,人来灯亮、人走灯灭,这样非常方便实用厨房布线应为4支路线：包括电源线、照明线、电话线、背景音乐;电源线部分尤为重要,最好选用4mm2线,因为随着厨房设备的更新,目前使用如微波炉、抽油烟机、洗碗机、消毒柜、食品加工机、电烤箱、电冰箱等设备增多,所以应根据客户要求在不同部位欲留电源接口,并稍有富余,以备日后所增添的厨房设备使用,电源接口距地不得低于50cm,避免因潮湿造成短路;照明灯光的开关,最好安装在厨房门的外侧;另外,厨房挂上个小电话机是不是也很方便,还有再布上背景音乐线,听着音乐做饭,感觉也是不错的5、餐厅的电路设计：餐厅布线应为4支路线：包括电源线、照明线、空调线、电视线;电源线尽量欲留2至3个电源接线口;灯光照明最好选用暖色光源,开关选在门内侧;空调也需按专业人员要求欲留接口;另外,在餐厅予留电视接口,边看新闻,边吃饭也是很不错的想法;6、卫生间的电路设计：卫生间布线应为5支线路：电源线、照明线、电话线、电视线、背景音乐线;电源线以选用4mm2线为宜;考虑电热水器、电加热器等大电流设备,电源线接口最好安装在不易受到水浸泡的部位,如在电热水器上侧,或在吊顶上侧;电加热器,目前看好的是浴霸,同时可解决照明、加热、排风等问题,浴霸开关应放在室内;而照明灯光或镜灯开关,应放在门外侧;在相对干燥的地方欲留一个电话接口,最好选在坐便器左右为宜,电话接口应注意要选用防水型的;如果条件允许的话,在墙壁装上个小液晶电视或背景音乐,边泡热水澡边看电视或听音乐也是很不错的想法吧7、书房的电路设计：书房布线应8支线路；包括电源线、照明线、电视线、电话线、电脑线、空调线、报警线、背景音乐;书房内的写字台或电脑台,在台面上方应装电源线、电脑线、电话线、电视线终端接口,从安全角度应在写字台或电脑下方装电源插口1-2个,以备电脑配套设备电源用;照明灯光若为多头灯应增加分控器,开关可安装在书房门内侧;空调欲留口,应按专业安装人员要求欲留;报警线应在顶部欲留接线口;8、阳台的电路设计：阳台布线应为4支线路：包括电源线、照明线、网络线、背景音乐;电源线终端欲留1—2个接口;照明灯光应设在不影响晾衣物的墙壁上或暗装在挡板下方,开关应装在与阳台门相联的室内,不应安装在阳台内;另外,坐在阳台上网、听音乐也是不错的想法强电布线要点及电工国标规定家居中一般指弱电为电话、电视、宽带等,强电为电源线;两者不能同穿一根管内,平行距离为300mm以上;强电220V或380V等电力线弱电电话电视AV宽带报警监控对讲等传送信号的线缆在布线的时候坚决不能走在一起平行走线套管铺设相距50CM以上插座相距20CM以上而电视属于弱电的较高频信号会对低频的电话和宽带信号有影响应分别套管铺设一、一般规定1 、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装;2 、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座;3 、配线时,相线与零线的颜色应不同；同一住宅相线L 颜色应统一,零线N 宜用蓝色,保护线PE 必须用黄绿双色线;4 、导线间和导线对地间电阻必须大于Ω;5 、各弱电子系统均用星型结构;6 、进线穿线管2~3 根从户外引入家用信息接入箱;出线穿线管从家用信息箱到各个户内信息插座;所敷设暗管穿线管应采用钢管或阻燃硬质聚氯乙烯管硬质PVC 管;7 、直线管的管径利用率应为50%~60% ,弯管的管径利用率应为40%~50% ;8 、所布线路上存在局部干扰源,且不能满足最小净距离要求时,应采用钢管;9 、暗管直线敷设长度超过30 米时,中间应加装过线盒;10、暗管必须弯曲敷设时,其路由长度应≤15 米,且该段内不得有S 弯;连续弯曲超过2 次时,应加装过线盒;所有转弯处均用弯管器完成,为标准的转弯半径;不得采用国家明令禁止的三通四通等;11、暗管弯曲半径不得小于该管外径的6~10 倍;12、在暗管孔内不得有各种线缆接头;13、电源线配线时,所用导线截面积应满足用电设备最大输出功率;14、电线与暖气、热水、煤气管之间的平行距离不应小于300mm , 交叉距离不应小于100mm ;15、穿入配管导线的接头应设在接线盒内,接头搭接牢固,涮锡并用绝缘带包缠应均匀紧密;16、暗盒均应该加装螺接以保护线路;二、主要材料质量要求1、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定;①电源线：根据国家标准,单个电器支线、开关线用标准平方毫米线,主线用标准平方毫米线；空调插座用4 毫米平方线；②背景音乐线：标准2 ×平方毫米线③环绕音响线：标准100-300 芯无氧铜④视频线：标准AV 影音共享线⑤网络线：超五类UTP 双绞线⑥有线电视线：宽带同轴电缆2 、电器、电料的包装应完好,材料外观不应有破损,附件、备件应齐全;3 、塑料电线保护管及接线盒、各类信息面板必须是阻燃型产品,外观不应有破损及变形;4 、金属电线保护管及接线盒外观不应有折扁和裂缝,管内应无毛刺, 管口应平整;5 、通信系统使用的终端盒、接线盒与配电系统的开关、插座,选用与各设备相匹配的产品;施工要点1 、应根据用电设备位置,确定管线走向、标高及开关、插座的位置;①电源插座间距不大于3m,距门道不超过,距地面30cm;国际标准②所有插座距地高度30cm;③开关安装距地~ ,距门框~ ;2 、电源线配线时,所用导线截面积应满足用电设备的最大输出功率;3 、暗盒接线头留长30 厘米,所有线路应贴上标签,并表明类型、规格、日期和工程负责人;4 、穿线管与暗盒连接处,暗盒不许切割,须打开原有管孔,将穿线管穿出;穿线管在暗盒中保留5 毫米5 、暗线敷设必须配管;6 、同一回路电线应穿入同一根管内,但管内总根数不应超过4 根;7 、电源线与通讯线不得穿入同一根管内;8 、电源线及插座与电视线、网络线、音视频线及插座的水平间距不应小于500mm;9 、穿入配管导线的接头应设在接线盒内,接头搭接应牢固,绝缘带包缠应均匀紧密;10、连接开关、螺口灯具导线时,相线应先接开关,开关引出的相线应接在灯中心的端子上,零线应接在螺纹的端子上;11、厨房、卫生间应安装防溅插座,开关宜安装在门外开启侧的墙体上;12、线管均采取地面直接布管方式,如有特殊情况需要绕墙或走顶的话,必须事先在协议上注明不规范施工或填写客户认可单方可施工.关于插座安装高度以下所标注的高度,均是地面铺设完成后的高度,因此应该明确地面材料铺设后的尺寸给与预留01.关于壁挂电视插座安装高度：一般壁挂电视屏幕地面距离地面宜750mm,插座高度宜850mm~1000mm高,再从此高度的AV线至电视柜背面引一条Φ50mm的PVC管穿线使用,但某些壁挂电视背面有钢板固定,插座安装次高度将对电源线、AV线茶油厚度的装卸等等带来许多不便,因此也可以把插座安装在距离台面100mm位置插座底部与台面距离,这样,装卸电源线、AV线极为方便,但此方法的最大缺点是引至壁挂电视的电源线、AV线等等外露,部分人看来影响美观;02.关于开关位置安装高度：开关安装高度宜米或米高,同时主张洗脸台边的刮须插座同此高度;03.关于壁挂空调插座安装高度：壁挂空调插座安装高度宜米或米,选三孔带开关插座,安装高度要便于成年人手可以接触位置;04.关于柜式空调插座及普通插座：关于柜式空调插座及普通插座宜插座底部距离铺设完成后的地面米;05.关于台面上的插座：如床头柜、化妆台、卧室电视柜、客厅电视柜、写字台、厨房操作台台面上的插座,宜插座底部距离台面100mm;06.茶几、大班桌盘插座：此插座与普通插座安装高度一样,宜插座底部距离地面米;07.关于地插：家居空间不主张安装地插,公共空间可以适当安装地插,地插位置和高度视情况而定;关于水电验收1、电气产品是否是符合有关标准的合格产品;2、电气线采用阻燃型暗管铺设,导线在管内不应有结头和扭结;3、禁止将导线直接埋入抹灰层内;4、“火线进开关,零线进灯头”,插座接线应符合“左零右火接地在的规定;5、空调及大功率电器应单独设管,电线宜用4平方毫米线;6、电源线、电视线、电话线不得装入同一个管道内;7、开关、插座安装牢固,位置正确,盖板端正,紧贴墙面,四周无缝隙;电气工程安装之后,应进行电气通电,灯具试亮,开关控制等;工程竣工后,应向客户提供配线施工图,标明导线规格及走向;8、电管拐弯处禁止用弯头,必须用弹簧穿进管子内弯,正常情况下弯头数量不超过3个;管线的安装1、管道排列合理,铺设牢固,横平竖直,开关、阀门安装平整,使用灵活、方便2、隐蔽工程,先要验收后再封闭,一方面你知道做了多少,另一方面知道是怎样做的;例如水改工程,开槽后槽内做没有做防水;做试压后打压到10个气压30分钟有无渗漏,出水是否通畅,水表运转是否正常;给水管道及附件连接严不严密,这些隐蔽工程,不能出问题,出了问题,维修都困难;因此正规公司对这一块特别重视,他们往往有专门的水电施工队伍负责安装;有专门设备检测3、厨房,卫生间要做防水,要做24小时闭水实验,不渗漏的可以不做;重新铺砖或安装洁具破坏了防水的要重做;淋浴区做到1;8米高4、卫生间的地面应该向地漏倾斜,使水能自己流入地漏,不积水;施工的常见问题1、电源管道一定不能省钱,特别是埋墙管道,不然到时出问题了,想补救也难；2、埋墙管道如果允许的话,最好做预制管道,预制管道是所有管道是独立的,不存在三岔管道,这样的话,就算要更换线路,或者增加线路,只要利用管道引导线很容易就可以实现；3、电源、数据、电视、音响管道独立分开,由于交流电源磁场现象,不分管道,容易产生信号干扰,就想一些人的电视不知道为什么就是没有人家的清晰,不知道为什么自己上网老要重拨一样；4、电源线一定不能够使用多股线芯线由多股细铜线绞成,多股线一则散热不良,单芯带负荷能力差,最重要的就是它容易产生电腐蚀氧化,一旦氧化就容易断芯、发热；5、电源线一定要入管道,一则保护电源线,二则防潮防短路的电路短路发生吧6、购买电源线一定要买2层保护皮电源线,这样的电源线是会影响散热,但我相信大家都不希望自己7、铜线多于220V交流电来说,一般情况下一平方可以安全通过3~4A的电,根据这个原则,估算自己的电器功率,再预留一点余度,选购适合线径的电源线,一般来说家用电源线使用最多的是4平方线和2;5平方线；8、电源线路要根据功能分路处理：-1、空调一路,线径4平方；-2、热水器一路,线径4平方；-3、插座一路2;5末端/4平方始端；-4、照明一路2;5平方；9、然后再按照不同地域分开：1厨房线路建议使用4平方线,因为厨房里有很多大功率的电器,比如冰箱、消毒柜、洗碗机、抽油烟机等；2卫生间线路最好独立,因为该区域水气大；10、在配线柜里要装上空气开关和漏电开关,一般说厨房、卫生间、电热水器、插座这些线路需要加上漏电开关,照明一般不装,只装空气开关就行了,空气开关的容量根据估算使用功率而定；11、铺管道时,一定要检查,一定要保证所有线路均入管,管间接头一定不能省接头,所有电源线不能在管道中驳接,保证在管道中的电源线是一条完整的线,驳接点应该设在开关、插座等外露的地方电话线、网络线、有线电视线布线电话线、网络线、有线电视线及音响线称之为弱电线;随着家庭生活的智能化,弱电线路的预设不容忽视;家庭装修中,电话线、网络线、有线电视线的布设需注意以下几点：1.避开强电线：弱电信号属低压电信号,抗干扰性能较差,所以弱电线地走线应该避开强电线电源线;国家标准规定,电源线及插座与电视线及插座的水平间距不应小于50厘米;2.注意防潮：插座下边线以距地面30厘米左右为宜;一般来说,这些弱电线常常在房顶或地板下布线,所以为了防潮和更换方便,这些线的外面都要加上牢固的套管,并在加上套管前检查线是否有断路或短路;3.预留足够插孔：考虑到家庭生活的发展和需要,一般客厅、每个卧室都要预留埋设电话线、网络线、有线电视线插孔各1~2个,并且要分布在不同墙面,以便于电器摆设位置的变化;卫生间、厨房也可根据需要考虑是否预留一个电话插孔,餐厅也可考虑是否预留一个预先电视线插孔,以备就餐时看电视用;4.集中控制：随着网络和信息时代的到来,一个家庭安装两部电话或多机上网,以是很平常的事;为保证各种线的对接质量,且方便维修,最好为家中的电话线和网络线设计一个集中控制单元;可以根据网络线进室的位置选择门厅、过道、书房上方等某个地方,设计一个小线盒形状如电源分线盒,将所有外部进户的电话线、网络线、有线电视线线到达这个线盒,同时家中每个房间的电话插孔、网络插孔、有线电视插孔的线也必须到达这个线盒,可以根据家庭需要在线盒内进行连线;为保证信号质量需要在线盒内加一个电视信号多路分支适配器,如果家中多台计算机上网,还需备一个网络集线器;电工系列常见的问题配电线路的断路、路、电视信号微弱、电话接收干扰等等;那为什么会产生这些问题呢1、线路接头过多及接头处理不当是突出原因;有些线路过长,在电工操作时会有一些接头产生;但由于一些电工师傅受技术水平限制或责任心不强,对接头的打线、绝缘及防潮处理不好,就会发生断路、短路等现象;预防技巧：线路尽量减少接头;如果必须接线,配电线路要打好接头,做好绝缘及防潮,有条件的话在适当的工程报价之下还可以“涮锡”或使用接线端子；电视天线的同轴电缆接线最好使用分置器或接线盒,电话线路与电视线路做法差不多;。
