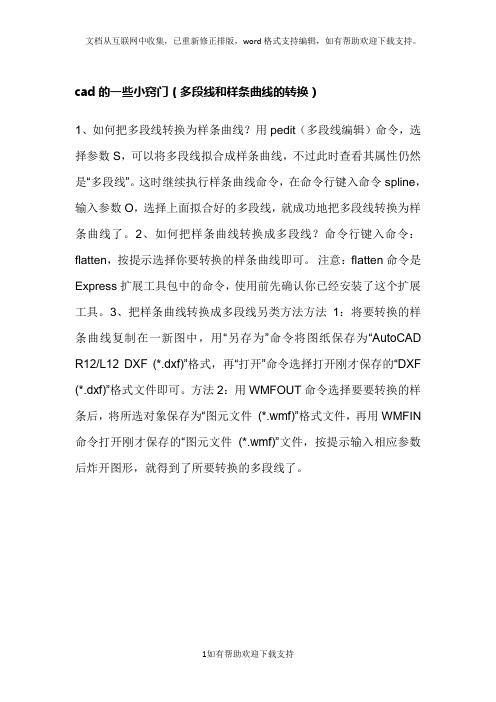

cad的一些小窍门（多段线和样条曲线的转换）
1、如何把多段线转换为样条曲线？用pedit（多段线编辑）命令，选择参数S，可以将多段线拟合成样条曲线，不过此时查看其属性仍然是“多段线”。

这时继续执行样条曲线命令，在命令行键入命令spline，输入参数O，选择上面拟合好的多段线，就成功地把多段线转换为样条曲线了。

2、如何把样条曲线转换成多段线？命令行键入命令：flatten，按提示选择你要转换的样条曲线即可。

注意：flatten命令是Express扩展工具包中的命令，使用前先确认你已经安装了这个扩展工具。

3、把样条曲线转换成多段线另类方法方法1：将要转换的样条曲线复制在一新图中，用“另存为”命令将图纸保存为“AutoCAD R12/L12 DXF (*.dxf)”格式，再“打开”命令选择打开刚才保存的“DXF (*.dxf)”格式文件即可。

方法2：用WMFOUT命令选择要要转换的样条后，将所选对象保存为“图元文件(*.wmf)”格式文件，再用WMFIN 命令打开刚才保存的“图元文件(*.wmf)”文件，按提示输入相应参数后炸开图形，就得到了所要转换的多段线了。

1如有帮助欢迎下载支持。

CAD中的多段线使用方法在CAD软件中，多段线（Polyline）是一种可以由多个直线段或曲线段组成的图形对象。

它具有许多实用的功能，例如创建闭合图形、填充颜色和计算长度等。

通过掌握多段线的使用方法，用户可以更高效地进行设计和绘图工作。

1. 创建多段线：在CAD软件中，创建多段线的方法有多种。

最常用的是使用“pline”命令。

在命令行输入“pline”后，按下回车键，然后按照提示通过点击鼠标左键来确定多段线的各个点。

2. 添加和删除点：创建多段线后，您可以通过命令“Pedit”来编辑多段线。

在命令行输入“Pedit”，然后按下回车键，再输入“M”选择多段线进行修改。

在编辑模式下，您可以使用“Add”命令来添加新点，或使用“Remove”命令来删除现有点。

要修改点的位置，可以使用“Move”命令。

3. 曲线段的使用：多段线不仅可以由直线组成，还可以包含曲线段。

为了创建曲线段，您可以使用“Arc”命令。

在命令行输入“Arc”，按下回车键后，选择多段线的起始点、中间点和终点来确定曲线的形状。

4. 创建闭合图形：通过将多段线的最后一个点与第一个点连接，可以将多段线闭合成一个封闭的图形。

在创建多段线时，可以设置控制选项“C”来使多段线自动闭合。

5. 修改线宽和颜色：CAD中的多段线可以具有不同的线宽和颜色。

您可以通过选择多段线，然后在属性编辑器中调整线宽和颜色来修改。

6. 计算长度和面积：CAD软件可以根据多段线的形状计算其长度和面积。

在CAD中，可以使用“Length”命令来计算多段线的长度，使用“Area”命令来计算多段线所围成的区域的面积。

7. 创建孔洞和填充颜色：CAD中的多段线可以用来创建孔洞并填充颜色。

通过选择多段线，然后使用“Hatch”命令，您可以选择填充的类型和颜色。

8. 创建等距多段线：等距多段线是由一条直线和若干个平行线段组成的多段线。

在CAD软件中，可以使用“Offset”命令来创建等距多段线。

CAD教程：多段线的闭合与编辑多段线（Polyline）是CAD软件中一个常用的绘图工具，用于绘制曲线或者折线。

在使用CAD软件时，经常会遇到需要闭合多段线或者编辑已有多段线的情况。

本教程将介绍如何闭合多段线以及对已有多段线的编辑操作。

一、闭合多段线在CAD软件中，绘制一条多段线可以使用 "PLINE" 命令或者在 "绘图" 选项卡中的 "多段线" 工具栏下选择 "多段线"。

接下来我们以"PLINE" 命令为例介绍如何绘制闭合多段线。

1. 打开CAD软件，选择 "PLINE" 命令。

2. 在命令提示区输入 "C" ，按下 Enter 键进入闭合选项。

3. 开始绘制多段线的第一个点，然后绘制第二个点以及之后的点。

4. 绘制完最后一个点后，按下 "Enter" 键完成闭合多段线的绘制。

通过以上操作，我们成功绘制了一条闭合的多段线。

在CAD软件中，闭合多段线通常会以填充色或者线段闭合的形式显示，视具体的绘图设置而定。

二、编辑多段线在绘制闭合多段线后，我们有时会需要对已有多段线的某一段进行编辑。

下面将介绍如何对已有多段线进行编辑操作。

1. 选择 "修改" 选项卡中的 "编辑多段线" 工具栏下的 "编辑多段线"。

2. 点击要编辑的多段线，然后选择要编辑的线段或者顶点。

3. 在弹出的编辑多段线属性或者多段线编辑工具栏中进行相应的编辑操作，例如增加顶点、删除顶点等。

4. 完成编辑后，按下 "Enter" 键确认设置。

注意：在进行多段线的编辑操作时，需要选择要编辑的多段线的特定线段或者顶点，如果未正确选择，可能会对其他部分的多线段进行意外的编辑。

通过以上操作，我们可以方便快捷地进行多段线的编辑操作，在CAD软件中实现绘图的灵活性和精确性。

CAD教程：线型编辑与分段处理在CAD软件中，线型的编辑和分段处理是非常重要的技巧。

本教程将介绍如何使用AE软件进行线型编辑和分段处理，帮助读者更好地掌握CAD设计技能。

一、线型编辑当我们在CAD绘制图形时，经常需要对线型进行编辑，例如改变线型的颜色、线宽、线型等。

下面将介绍如何进行线型编辑。

1. 颜色编辑：选择需要编辑的线型，点击菜单栏中的“编辑”-“属性”-“颜色”，选择想要的颜色即可。

也可以通过快捷键Ctrl+C选择需要编辑的线型，然后右键点击选择“属性”，再选择需要的颜色。

2. 线宽编辑：同样选择需要编辑的线型，点击菜单栏中的“编辑”-“属性”-“线宽”，选择想要的线宽即可。

或者通过快捷键Ctrl+C选择需要编辑的线型，然后右键点击选择“属性”，再选择需要的线宽。

3. 线型编辑：选择需要编辑的线型，点击菜单栏中的“编辑”-“属性”-“线型”，选择想要的线型即可。

或者通过快捷键Ctrl+C选择需要编辑的线型，然后右键点击选择“属性”，再选择需要的线型。

二、分段处理当我们在CAD绘制图形时，有时候需要对线型进行分段处理，例如将一条直线分成多段或将一段曲线分成多段。

下面将介绍如何进行分段处理。

1. 直线分段：选择需要分段的直线，点击菜单栏中的“修改”-“修剪”-“直线分割”，在弹出的对话框中选择分割点，并点击确定。

或者通过快捷键Ctrl+C选择需要分段的直线，然后右键点击选择“修剪”，再选择“直线分割”，选择分割点并点击确定。

2. 曲线分段：选择需要分段的曲线，点击菜单栏中的“修改”-“修剪”-“曲线分割”，在弹出的对话框中选择分割点并点击确定。

或者通过快捷键Ctrl+C选择需要分段的曲线，然后右键点击选择“修剪”，再选择“曲线分割”，选择分割点并点击确定。

三、实际应用线型编辑和分段处理在CAD设计中应用广泛，可以用于绘制各种图形和构件，从而实现各种设计需求。

例如，在建筑设计中，我们可以通过线型编辑和分段处理来绘制建筑平面图、立面图等；在工程设计中，我们可以通过线型编辑和分段处理来绘制管线图、电路图等。

CAD中绘制曲线和多段线的精确控制方法和技巧在使用CAD软件进行绘图时，曲线和多段线是常见的绘制对象。

掌握绘制曲线和多段线的精确控制方法和技巧，可以帮助我们更高效地完成绘图任务。

本文将介绍CAD中绘制曲线和多段线的精确控制方法和技巧，希望对大家有所帮助。

首先，我们来讨论绘制曲线的方法和技巧。

在CAD软件中，绘制曲线可以通过多种方式实现，包括使用基于点的曲线工具、利用控制点和边界点进行曲线的绘制等。

一种常用的方法是使用样条曲线工具。

在CAD软件中，我们可以选择样条曲线工具并在绘图区域内选择点，CAD软件会自动根据所选点绘制一条平滑的曲线。

要控制曲线的形状，可以通过添加和删除点来调整曲线的弯曲程度和形状。

另一种方法是使用控制点和边界点进行曲线的绘制。

首先，在绘图区域内选择控制点，然后选择曲线工具，并指定边界点。

CAD软件会根据所选点和边界点绘制一条曲线，我们可以通过调整控制点和边界点的位置来精确控制曲线的形状。

除了绘制曲线，多段线也是CAD软件中常用的绘图对象之一。

多段线由一系列线段组成，可以绘制任意形状的曲线和封闭区域。

下面将介绍绘制多段线的精确控制方法和技巧。

在CAD软件中，我们可以选择多段线工具，并在绘图区域内选择线段的起点和终点来绘制多段线。

要绘制封闭的多段线，只需在最后一个线段的终点处点击一次即可。

为了精确控制多段线的形状，可以使用附加选项来指定每个线段的长度和角度。

另外，CAD软件还提供了编辑多段线的功能，可以帮助我们调整多段线的形状。

通过选择多段线工具然后选择多段线，我们可以对多段线进行添加、删除和移动线段的操作。

要添加线段，只需在多段线的某个端点上点击一次即可。

要删除线段，只需选择线段然后按下删除键。

要移动线段，只需选择线段然后按住鼠标左键将其拖动到所需位置。

在CAD中绘制曲线和多段线时，还需注意一些技巧和注意事项。

首先，我们可以使用捕捉功能来吸附到特定点或对象，以确保绘制的曲线和多段线与其他对象对齐。

如何使用CAD绘制与修改多段线CAD 是一种常用的计算机辅助设计软件，被广泛应用于工程、建筑和设计领域。

在CAD中，多段线（Polyline）是一种非常实用的工具，它可以用来绘制和编辑复杂的形状和路径。

本文将介绍如何使用CAD绘制和修改多段线。

绘制多段线：1. 打开CAD软件并创建新的图纸。

2. 在绘图界面上选择“多段线”工具，也可以直接使用快捷键PLINE。

3. 在图纸中的任意位置点击鼠标左键，确定多段线的起点。

4. 通过移动鼠标，在需要创建多段线的路径上点击并释放左键，直到完成最后一个点。

5. 双击鼠标左键或按回车键，完成多段线的绘制。

修改多段线：1. 选择“编辑多段线”工具，也可以使用快捷键 PEDIT。

2. 点击需要修改的多段线，将其选中。

3. 在弹出的编辑框中选择“Polyline”模式，并按下回车键。

4. 可以选择多种不同的编辑操作，例如删除点、添加点、移动点等。

5. 根据需要对多段线进行编辑操作，并按下回车键完成修改。

使用CAD绘制与修改多段线时，还有一些常用的技巧和注意事项：1. 按住Shift键可以限制多段线的方向为水平、垂直或45度角。

2. 绘制完成的多段线可以使用“属性”命令来修改其颜色、线型和线宽等属性。

3. 在绘制和修改过程中，可以使用“捕捉”功能来对齐和连接多段线。

4. 当绘制复杂的多段线路径时，可以使用“断点标记”来清晰地分辨多段线的起点和终点。

5. 使用“拉伸”命令可以改变多段线的长度或角度，同时保持多段线形状不变。

通过掌握CAD绘制与修改多段线的基本技巧，我们可以更加高效地完成各种图形和路径的设计工作。

在实际应用中，多段线可以用于绘制建筑的轮廓、道路的路径、管道的轨迹等等。

希望本文对你在使用CAD软件时有所帮助，让你能够更加熟练地运用多段线工具进行绘制和编辑。

样条曲线转化为多段线命令样条曲线是一种平滑的曲线类型，但在某些情况下，我们需要将其转化为多段线，以满足特定需求。

在本文中，我们将介绍如何使用相关命令将样条曲线转化为多段线，以便更好地应用于绘图设计和制作过程中。

首先，在AutoCAD绘图软件中，我们可以使用“splinedit”命令来操作样条曲线。

这个命令可以让我们对样条曲线进行编辑和调整。

如果我们需要将样条曲线转化为多段线，可以按照以下步骤进行操作。

步骤一：使用“splinedit”命令选中需要转化的样条曲线。

该命令将激活编辑模式，允许我们对曲线进行修改。

步骤二：在样条曲线上选择适当的点，然后按下“Enter”键确认选择。

选择后，我们将看到曲线上显示出了许多节点。

步骤三：现在，我们需要将这些节点转化为多段线上的顶点。

可以使用“convert”命令或手动拖动节点至合适位置，将其转化为顶点。

步骤四：继续调整曲线和顶点位置，直到满足我们的要求。

我们可以通过拖动节点或使用“convert”命令，灵活地进行修改。

步骤五：完成调整后，我们可以使用“PEDIT”命令将样条曲线转化为多段线。

在命令行输入“PEDIT”，然后按下“Enter”键。

接着，选择样条曲线，并确认将其转化为多段线。

通过以上步骤，我们成功将样条曲线转化为多段线。

这样，我们就能更方便地对曲线进行进一步编辑和修改，使其更适应绘图设计和制作需求。

值得一提的是，样条曲线转化为多段线的过程可能会对曲线的平滑度产生一定影响。

因此，在操作过程中，我们需要根据实际情况进行调整，以达到合理的曲线效果。

总结起来，通过使用AutoCAD中的“splinedit”命令和“PEDIT”命令，我们可以将样条曲线转化为多段线，提高曲线的编辑灵活性和适应性。

希望本文对你在绘图设计过程中的样条曲线处理有所帮助！。

多段线命令操作方法多段线命令是AutoCAD中的一种绘图工具，可以用来绘制复杂的曲线和直线组合而成的图形。

具体的操作方法如下：1. 启动多段线命令在AutoCAD中启动多段线命令有多种方法，可以通过命令行输入“PLINE”或者点击绘图工具栏中的“多段线”图标来启动该命令。

2. 指定起点启动多段线命令后，首先需要指定多段线的起点。

可以通过鼠标左键点击指定起点，也可以输入坐标值来指定起点的位置。

3. 绘制线段指定起点后，就可以开始绘制多段线的线段了。

鼠标左键点击绘制线段的端点，每点击一次就会绘制一个线段。

可以一直绘制直线，也可以在需要的地方转弯绘制曲线。

4. 切换曲线模式如果需要绘制曲线，可以在绘制线段的过程中按下“Ctrl”键，这样就会切换到曲线绘制模式。

在曲线模式下，鼠标左键点击会创建一个曲线控制点，绘制曲线时会根据这些控制点进行绘制。

5. 结束绘制当绘制完所有线段或者曲线后，可以按“Enter”键或者右键点击来结束多段线的绘制。

6. 编辑多段线绘制完成后，可以通过多段线的编辑功能对绘制的多段线进行编辑。

可以通过移动端点或者修改曲线控制点来对多段线进行调整。

7. 添加宽度在多段线绘制完成后，可以通过修改多段线属性来为多段线添加宽度。

可以通过“PEDIT”命令或者直接点击多段线进行修改。

8. 切割和延长可以使用“TRIM”和“EXTEND”命令来对多段线进行切割和延长操作，以满足具体的绘图需求。

9. 删除多段线如果需要删除多段线，可以通过选择多段线后按下“Delete”键来进行删除操作。

多段线命令是AutoCAD中非常实用的绘图工具，可以帮助用户绘制各种复杂的曲线和直线组合而成的图形。

掌握了多段线命令的操作方法，可以更高效地完成绘图工作。

CAD多段线技巧对于CAD软件的使用者来说，多段线是非常常见且实用的工具之一。

多段线可以帮助我们简化复杂的绘图过程，并提高工作效率。

在本文中，我将介绍一些关于CAD多段线的技巧，希望能对大家的工作有所帮助。

1. 创建多段线：在CAD中，我们可以通过选择绘图工具栏上的“多段线”按钮来创建多段线对象。

点击该按钮后，我们需要按照提示输入每个点的坐标或使用鼠标点击确定每个点的位置。

在绘制完最后一个点后，按下回车键或右击鼠标来完成多段线的创建。

2. 编辑多段线节点：在创建多段线后，我们可以对每个节点进行编辑。

选择多段线对象并右击鼠标，在弹出的菜单中选择“编辑多段线节点”。

然后，我们可以移动节点的位置、删除节点或添加新的节点。

编辑节点后，多段线的形状也将随之改变。

3. 连接多段线对象：当我们需要将两个多段线对象连接起来时，可以使用“连接”命令。

选择多段线对象并右击鼠标，在弹出的菜单中选择“连接”。

然后，选择要连接的两个多段线对象的节点，CAD将自动将它们连接起来，形成一个新的多段线对象。

4. 拆分多段线对象：有时候，我们可能需要将一个多段线对象拆分成两个或更多的对象。

选择多段线对象并右击鼠标，在弹出的菜单中选择“拆分”。

然后，选择要拆分的节点，CAD将根据选择的节点将多段线对象拆分成相应的部分。

5. 平滑多段线：通过平滑多段线可以使其曲线更加光滑。

选择多段线对象并右击鼠标，在弹出的菜单中选择“平滑”。

然后，CAD将自动调整选定的多段线节点的位置，使其曲线更加光滑。

6. 改变多段线的宽度：在CAD中，我们可以通过更改多段线的宽度来改变其外观。

选择多段线对象并右击鼠标，在弹出的菜单中选择“线性”。

然后，在弹出的对话框中输入所需的宽度数值，并按下确定键。

7. 常用快捷键：CAD软件提供了很多快捷键，可以帮助我们更快速地操作多段线对象。

例如，按下“P”键可以进行多段线对象的平滑处理，按下“C”键可以进行连接操作，按下“S”键可以进行拆分。

CAD中曲线与多段线的变换和编辑技巧CAD软件是一种广泛使用的计算机辅助设计工具，它可以用来创建和修改各种类型的图形。

在CAD中，曲线和多段线是两种常见的图形元素，它们在设计和绘制中经常被使用。

本文将介绍一些CAD中曲线和多段线的变换和编辑技巧，帮助读者更好地使用这些工具。

首先，我们来讨论曲线的变换和编辑技巧。

在CAD中，曲线有许多不同的类型，如直线、弧线和样条曲线等。

要对曲线进行变换和编辑，可以使用一些常见的操作，如平移、旋转和缩放等。

平移是将曲线沿着指定的方向进行移动。

在CAD中，通过选择曲线和指定移动的距离和方向，你可以轻松地完成曲线的平移操作。

例如，如果想将一条曲线向右移动10个单位，可以选择该曲线，然后输入命令“移动”，指定X轴方向的移动距离为10个单位，即可完成平移。

旋转是将曲线按照指定的角度进行旋转。

在CAD中，通过选择曲线和指定旋转的角度和中心点，你可以对曲线进行旋转操作。

比如，如果想将一条曲线以某个点为中心逆时针旋转30度，可以选择该曲线，然后输入命令“旋转”，指定旋转的角度为30度和旋转的中心点，即可完成旋转。

缩放是将曲线按照指定的比例进行放大或缩小。

在CAD中，通过选择曲线和指定缩放的比例和基点，你可以对曲线进行缩放操作。

例如，如果想将一条曲线按照2的比例进行放大，可以选择该曲线，然后输入命令“缩放”，指定缩放的比例为2和缩放的基点，即可完成缩放。

接下来，我们来讨论多段线的变换和编辑技巧。

多段线是由多个线段组成的连续图形，它可以用来绘制复杂的形状。

在CAD中，对多段线进行变换和编辑也可以使用上述提到的平移、旋转和缩放等操作。

对于多段线的平移、旋转和缩放操作，与曲线类似，只需要选择多段线和指定相应的参数即可完成操作。

需要注意的是，多段线的变换和编辑操作可以应用于整个多段线，也可以应用于多段线的一部分，具体取决于你选择的对象和操作的方式。

除了上述的基本操作，CAD还提供了其他一些高级的编辑技巧，如断言、延伸和修剪等。

CAD绘图技巧：利用多段线创建曲线路径在使用CAD软件进行绘图时，我们经常需要绘制复杂的曲线路径。

使用多段线工具可以帮助我们更加高效地创建这样的路径，而不需要逐点去绘制，从而节省时间和精力。

本文将介绍如何利用多段线工具在CAD软件中创建曲线路径。

第一步，打开CAD软件并选择相应的绘图区域。

在工具栏中找到"多段线"工具，并点击选择。

第二步，确定起点。

在绘图区域中点击鼠标左键，即可确定多段线的起点。

接下来，按照曲线路径的要求，在绘图区域中点击鼠标左键确定路径上的各个节点，依次连接形成曲线路径。

可以利用鼠标左键点击来调整路径的形状。

第三步，调整多段线的属性。

在完成曲线路径的创建后，我们可以对多段线的属性进行进一步的调整。

选择"属性"工具，在弹出的窗口中可以对多段线的颜色、线型等进行修改。

第四步，利用多段线细化曲线路径。

在创建好曲线路径之后，可能需要对其进行细化，使得曲线更加平滑。

选中多段线对象，并点击右键，在弹出的菜单中选择"编辑多段线"。

在弹出的窗口中，可以对路径中的节点进行修改。

可以点击任意节点，然后使用鼠标进行拖拽，以调整曲线的形状。

也可以点击"插入节点"工具，在路径上插入新的节点，从而进一步调整曲线。

第五步，获取曲线的控制点。

对于一些特定的CAD操作，我们可能需要获取曲线路径上的控制点。

通过选中多段线对象，并点击右键，在弹出的菜单中选择"分解"。

这样，CAD软件将会将多段线分解为折线段，而每个折线段的端点将会成为曲线路径上的控制点。

以上就是利用多段线创建曲线路径的基本步骤。

通过使用多段线工具，我们可以更加高效地绘制曲线路径，节省时间和精力。

在实际绘图操作中，可以根据具体需求进行进一步的调整和改进。

希望这篇文章对您在CAD软件中绘制曲线路径的工作有所帮助！。

如何在CAD中绘制多段线在CAD软件中，多段线是一个非常有用的工具，它允许我们绘制由多个直线或曲线段组成的复杂形状。

在本文中，我将向您介绍如何在CAD中绘制多段线以及一些使用技巧。

首先，我们需要打开CAD软件并创建一个新的绘图文件。

在工具栏上选择"多段线"工具，或者在命令行输入"PLINE"并按下回车键。

要开始绘制多段线，我们需要选择第一个点。

我们可以通过点击鼠标左键来选择任意一个点，或者输入坐标值来指定点的位置。

选择完第一个点后，我们可以看到一个线段从该点开始绘制。

接下来，我们需要选择下一个点来确定多段线的方向。

同样地，我们可以通过点击鼠标左键选择一个点，或者输入坐标值来指定点的位置。

选择完第二个点后，我们会看到第二个线段从第一个点向第二个点绘制。

我们可以继续选择更多的点来绘制更多的线段。

每选择一个新的点，都会绘制一条新的线段与前一个点相连。

您可以根据需要选择任意数量的点，并绘制任意形状的多段线。

在绘制多段线时，您还可以使用一些附加的命令和选项来改变其外观。

例如，您可以使用"曲线"命令在两个线段之间创建一个圆弧。

您只需要选择一个曲线的起点、终点和半径，CAD软件会自动创建圆弧。

除了直线和圆弧，多段线还可以包含二次样条曲线。

要创建二次样条曲线，在选择完前两个点后，请选择"二次曲线"选项。

然后，您可以选择一个控制点来控制曲线的形状。

在绘制多段线完成后，您可以选择多段线并编辑其属性和形状。

您可以调整线段的长度、角度和位置，并添加或删除线段。

另外，CAD还提供了一些实用的修改工具，如修剪和延伸。

当您需要修剪或延伸多段线时，只需选择要修剪或延伸的线段，然后选择相应的工具。

这些工具可以帮助您快速修改多段线，使其符合您的设计要求。

总的来说，使用CAD软件绘制多段线是一个非常实用且灵活的工具。

您可以通过选择点来创建直线、圆弧和二次样条曲线，并使用各种命令和选项来修改多段线的外观和形状。

CAD编辑多段线技巧CAD是一款广泛应用于工程设计和制图的软件，它提供了丰富的工具和功能，使得我们可以轻松完成各种设计任务。

本文将介绍一些CAD中编辑多段线的技巧和方法，帮助大家更高效地使用这一功能。

1. 插入和删除顶点多段线是由一系列直线段和曲线段组成的，其中的顶点决定了线段的形状。

在CAD中插入和删除顶点非常简单。

首先，选中要编辑的多段线，然后进入编辑模式，可以通过点击“编辑多段线”或选择对应的菜单选项来实现。

在编辑模式下，我们可以通过右键点击多段线上的某个顶点，选择“插入顶点”或“删除顶点”来操作。

插入顶点会在选定的顶点之间增加一个新的顶点，而删除顶点则会将选定的顶点移除，线段也会相应地合并。

2. 移动和旋转多段线当我们需要调整多段线的位置或角度时，可以利用CAD提供的移动和旋转功能。

选中需要编辑的多段线，进入编辑模式后，选择“移动”或“旋转”工具。

点击多段线上的一个点作为基准点，然后指定新的位置或角度，可以使用数值输入或鼠标拖动来完成操作。

3. 拓展和收缩多段线如果需要调整多段线的长度或形状，可以使用CAD中的拓展和收缩功能。

进入编辑模式后，选择“拓展”或“收缩”工具，然后点击多段线上的一个点作为基准点。

通过鼠标拖动或输入数值，可以增加或减少多段线的长度。

这个工具非常有用，可以在设计中灵活地调整多段线的形状，以满足实际需求。

4. 平滑和修剪多段线CAD还提供了平滑和修剪多段线的功能，使得多段线的外观更加精细和符合设计要求。

在编辑模式下，选择“平滑”或“修剪”工具，然后点击多段线上的一个顶点，CAD会根据相邻的顶点自动平滑或修剪线段。

5. 分裂和合并多段线有时候，我们需要将一条多段线分裂成多条独立的线段，或者将多条线段合并成一条多段线。

CAD提供了相应的功能来实现这一操作。

进入编辑模式后，选择“分裂”或“合并”工具。

在分裂模式下，选中需要分裂的多段线上的一个点，然后指定分裂的位置，CAD会自动将多段线分成两条独立的线段。

如何使用CAD绘制与编辑多段线CAD是一款广泛应用于设计领域的软件，它提供了强大的绘图和编辑功能。

在CAD中，多段线是一种常用的图形元素，它由多个直线或曲线段组成。

本文将介绍如何使用CAD绘制和编辑多段线。

首先，打开CAD软件并创建一个新的绘图文件。

在绘图界面的工具栏中，找到“多段线”工具。

点击该工具后，CAD会弹出一个对话框，要求你输入多段线的起点。

在对话框中，输入起点的坐标。

你可以使用CAD提供的坐标系统，也可以通过鼠标点击绘图界面来选择起点。

完成后，按下“Enter”键或点击“确定”按钮。

接下来，CAD会提示你输入下一个顶点。

你可以选择要么输入坐标，要么通过鼠标点击来选择顶点位置。

重复这个步骤，直到你绘制出了想要的多段线形状。

绘制完成后，你可以对多段线进行编辑。

选择“编辑”工具栏中的“编辑多段线”工具。

然后，点击要编辑的多段线。

CAD会弹出一个对话框，显示多段线的详细信息和选项。

在对话框中，你可以选择编辑多段线的顶点、添加顶点、删除顶点、修改顶点的坐标等操作。

通过选择不同的选项，你可以对多段线进行灵活的编辑，以适应你的设计需求。

除了手动编辑多段线外，CAD还提供了一些自动化编辑功能。

例如，你可以使用“平滑”工具将多段线的曲线段进行平滑处理，使其看起来更加光滑和自然。

你还可以使用“修剪”工具，将多段线的某些部分进行修剪或删除。

此外，CAD还提供了一些高级的多段线编辑功能。

例如，你可以使用“拉伸”工具将多段线在三维空间中拉伸成一个立体形状。

你还可以使用“旋转”工具将多段线旋转一个特定的角度。

在CAD中，你还可以通过一些命令来操作多段线。

例如，“闭合”命令可以将多段线的起点和终点连接起来，形成一个封闭的形状。

而“分解”命令可以将多段线拆分成多个线段。

绘制和编辑多段线是设计工作中的常见任务，掌握这些技巧可以提高你的工作效率和设计质量。

通过CAD提供的绘图和编辑工具，你可以轻松创建和修改多段线，以实现你的设计目标。

CAD中的多段线和样条曲线的绘制技巧在CAD软件中，多段线和样条曲线是常用的绘图工具。

它们能够帮助我们创建复杂的曲线和图形，提高绘图效率。

下面将介绍一些在CAD中绘制多段线和样条曲线的技巧和注意事项。

首先，我们来探讨多段线的绘制技巧。

多段线是由多个线段组成的曲线，可以用于绘制各种形状的曲线和封闭的图形。

在CAD软件中，通过以下步骤绘制多段线：1. 打开CAD软件并创建一个新的绘图文件。

2. 在绘图界面上选择“绘图”工具栏中的“多段线”命令，或者通过命令行输入“Pline”来调用多段线命令。

3. 在命令行提示下，输入“起点”来指定多段线的起点。

4. 在绘图界面上依次点击鼠标来确定多段线的各个转折点。

5. 完成多段线的绘制，按下“Enter”键或右键点击来结束多段线命令。

在绘制多段线时，我们需要注意以下几点：1. 转折点的选择：在绘制多段线时，需要注意转折点的选择。

转折点的位置会直接影响到多段线的形状和曲率。

可以使用CAD软件提供的捕捉功能来帮助我们准确选择转折点。

2. 比例因子的设置：CAD软件中的多段线命令可以根据比例因子来控制多段线线段的长度和曲率。

通过修改比例因子，我们可以调整多段线的形状，使其更加符合需求。

3. 样式和宽度的设置：CAD软件提供了多种多段线的样式和宽度选择。

通过修改多段线的样式和宽度，可以使绘图更加美观和清晰。

接下来，我们来讨论样条曲线的绘制技巧。

样条曲线是由一系列控制点确定的平滑曲线，可以用于绘制自然曲线和曲面。

在CAD软件中，通过以下步骤绘制样条曲线：1. 打开CAD软件并创建一个新的绘图文件。

2. 在绘图界面上选择“绘图”工具栏中的“样条曲线”命令，或者通过命令行输入“Spline”来调用样条曲线命令。

3. 在命令行提示下，依次点击鼠标来确定样条曲线的控制点。

4. 调整样条曲线的形状和曲率，直到满足需求。

5. 完成样条曲线的绘制，按下“Enter”键或右键点击来结束样条曲线命令。

如何在CAD中创建并编辑多段线多段线（Polyline）是CAD软件中的一种基本图形，由一系列相连但不是直线的线段组成。

它在绘制和编辑各种复杂形状时非常有用。

在本文中，我们将介绍如何在CAD中创建和编辑多段线。

创建多段线的步骤如下：1. 打开CAD软件并新建一个绘图文件。

2. 在绘图文件中选择“多段线”（Polyline）工具。

通常，该工具位于主工具栏或菜单栏中。

3. 在命令行中输入“PL”，即“多段线”命令。

或者，您可以直接使用相关工具栏上的按钮。

4. 在绘图界面中，您需要逐个点击鼠标来描绘多段线的各个线段。

根据需要，您可以描绘直线、弧线或圆弧。

5. 每次描绘完一个线段后，用鼠标左键点击继续。

如果希望在描绘过程中创建圆弧，可以通过输入半径和圆心角来指定其形状。

6. 描绘完所有线段后，按下“Enter”键结束多段线的创建。

完成后，多段线将会自动封闭。

编辑多段线的步骤如下：1. 选择“修剪”工具。

通常，该工具位于主工具栏或菜单栏中。

2. 在命令行中输入“TR”或“TRIM”，即“修剪”命令。

或者，您可以直接使用相关工具栏上的按钮。

3. 在绘图界面中，选择需要修剪的多段线上的线段。

您可以通过点击鼠标左键来选择线段。

4. 指定需要保留的部分。

通过点击需要保留的线段来指定。

5. 按下“Enter”键确认修剪操作。

除了修剪，您还可以通过以下方法对多段线进行其他编辑操作：- 延长（Extend）：选择“延长”工具，通过点击鼠标左键选择需要延长的多段线上的线段，然后指定延长到的位置。

- 拆分（Split）：选择“拆分”工具，通过点击鼠标左键选择需要拆分的多段线上的线段，然后指定拆分点。

- 平移（Move）：选择“移动”工具，通过点击鼠标左键选择需要移动的多段线，然后指定移动到的位置。

- 复制（Copy）：选择“复制”工具，通过点击鼠标左键选择需要复制的多段线，然后指定复制到的位置。

- 旋转（Rotate）：选择“旋转”工具，通过点击鼠标左键选择需要旋转的多段线，然后指定旋转角度和旋转中心。

CAD中的曲线修整与调整方法在CAD软件中，曲线的修整与调整是非常重要的技巧，可以帮助我们实现更精确和完美的设计。

本文将介绍一些常用的曲线修整与调整方法，帮助读者提升其CAD设计的技能。

一、平滑曲线：当我们在CAD软件中绘制曲线时，有时候会发现曲线不够平滑，出现了锯齿状的边缘。

为了解决这个问题，我们可以使用平滑曲线的功能。

选中需要平滑的曲线，点击CAD工具栏中的“平滑曲线”按钮，系统会自动将曲线调整为更流畅和平滑的样式。

二、修改曲线节点：有时候，我们需要修改曲线的某个节点来调整其形状和曲率。

在CAD软件中，可以点击曲线上的节点并拖动，或者直接输入新的节点坐标来修改曲线。

这样就能够精确地调整曲线的形状，使其符合我们的需求。

三、曲线切割与延伸：在CAD设计中，有时候我们需要将一段曲线切割成两段或更多段，或者延伸曲线的长度。

在CAD软件中，我们可以使用切割和延伸命令来实现这些操作。

选中需要切割或延伸的曲线，点击CAD工具栏中相应的按钮，按照软件提示完成操作即可。

四、修改曲线的曲率半径：曲线的曲率半径是指曲线弯曲程度的参数。

在CAD设计中，有时候我们需要调整曲线的曲率半径来满足特定的设计要求。

在CAD软件中，可以选择曲线和节点，并使用曲率半径工具来调整曲线的曲率半径。

通过调整曲率半径，我们可以实现更细致和精确的设计效果。

五、修整曲线端点：在CAD设计中，曲线的端点经常需要进行修整和调整，以实现更好的设计效果。

在CAD软件中，我们可以使用修整命令来完成这一任务。

选中需要修整的曲线端点，并选择“修整”命令，调整曲线的端点形状，使其更加符合我们的设计需求。

六、对称曲线绘制：对称曲线绘制可以帮助我们轻松地生成对称的设计模式。

在CAD软件中，我们可以使用对称绘制命令来实现对称曲线的绘制。

选中需要对称的曲线，选择对称绘制命令，并设置对称轴，系统会自动帮助我们生成对称的曲线。

总结：CAD软件中的曲线修整与调整是非常重要的技巧，可以帮助我们实现更精确和完美的设计。

AutoCAD入门之八多段线和样条曲线“多段线”是由若干直线、弧线组成的一个整体，各线段的宽度可以在绘制过程里任意指定。

下面通过一个实例来演示多段线的绘制过程。

第一步，点击“绘图”工具栏里的“多段线”工具，命令行窗口提示“指定起点：”，在模型空间任意位置点击鼠标，通知AutoCAD这一点就是多段线的起点位置。

第二步，命令行窗口提示“指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:：”，键入“@100,0”并回车，通知AutoCAD下一点在起点正右方100mm。

第三步，命令行窗口提示“指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]：”，键入“w”并回车，通知AutoCAD要改变下面要绘制线段的宽度。

第四步，命令行窗口提示“指定起点宽度<0.0000>：”，直接回车，通知AutoCAD下面这条线段起点的宽度仍为0。

第五步，命令行窗口提示“指定端点宽度<0.0000>：”，键入“10”并回车，通知AutoCAD下面这条线段的终点宽度为10mm。

第六步，命令行窗口提示“指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]：”，键入“a”并回车，通知AutoCAD下面要画的是圆弧。

第七步，命令行窗口提示“指定圆弧的端点或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]：”，键入“d”并回车，通知AutoCAD我要指定圆弧的方向。

第八步，命令行窗口提示“指定圆弧的起点切向：”，键入“<180”并回车，通知AutoCAD圆弧是向左凸出的。

第九步，命令行窗口提示“指定圆弧的端点：”，键入“@0,50”并回车，通知AutoCAD圆弧终点相对于起点的坐标。

由于x坐标没有改变，圆弧的终点在起点正上方50mm的地方，显然圆弧是个半圆，直径是50mm。
