墙(柱)钢筋绑扎施工要点

16g101丨基础柱梁板楼梯剪力墙钢筋绑扎要点大汇总（大量节点图）豆丁施工编辑整理案例工程简介：1、基础结构形式：人工挖孔桩、长螺旋挖孔桩、独立基础、条形基础、承台基础。

2、主体结构形式：框架结构、钢混结构。

3、孔桩部分：长螺旋桩及人工挖孔桩桩身钢筋采用焊接。

4、基础及主体部分：φ16及以上的钢筋使用机械连接，直径小于16的使用绑扎搭接。

一、基础底板钢筋绑扎1、基础底板钢筋绑扎施工流程：1）在底板钢筋绑扎前，先按照设计要求钢筋间距，算出底板需用的钢筋，根数，在垫层上放出底板钢筋摆放的位置线，（包括地梁钢筋位置线）和墙柱插筋位置线。

2）承台钢筋绑扎先铺底板下层钢筋。

根据设计和规范要求，决定下层钢筋哪个方向钢筋在下面，参照16G101-1第66-70页安装，绑完下层钢筋后，按间距0.8m 左右设置钢筋马凳，马凳及附加钢筋应支设在下层钢筋网上，不得直接落在保护层，在马凳上摆放纵横两个方向定位钢筋，钢筋上下次序及绑扣方法同底板下层钢筋。

马凳高度H=承台高—混凝土保护层厚—上层双向钢筋直径—下部钢筋单向钢筋直径，桩承台采用下图的钢筋马凳）间距800mm 左右设置,如下图：马镫使用14的钢筋进行加工2、基础底板绑扎方法在绑底板的同时做好底板梁的绑扎，即先先绑东西向后绑南北向的方法排列钢筋。

其接头位置“下层铁在跨中，上层铁在支座”。

梁板式基础部位钢筋接头必须按50％错开，要严格按照配料单的顺序及位置准确排放基础底板下铁保护层为40（50）㎜，上铁为30mm。

板上、下铁中间用马凳铁支起，间距800mm，马凳高度＝底板厚－上下保护层－上层双向钢筋直径－下层单向钢筋直径。

马镫使用14的钢筋进行加工3、底板钢筋的施工要求：钢筋绑扎要满扣绑扎且相邻绑扣为“八”字扣，扣头应向结构板内侧弯入。

在绑扎钢筋前要用墨线弹出钢筋摆放间距线，按线绑扎。

上层钢筋绑扎前要摆设好马凳铁，再绑上铁。

4、本工程基础底板（防潮板）厚度为350mm。

墙体钢筋绑扎施工方案(1)施工流程墙边线放线、验线、清理T立筋检查调直、调正一钢筋接头τ钢筋绑扎(钢筋焊接)τ机电埋管一洞口加筋一检查验收(2 )施工要点1)墙筋绑扎前在两侧搭设操作脚手架，每步高度l∙8m ,脚手架上满铺跳板。

2)用塑料卡控制墙体钢筋保护层厚度，将塑料卡卡在墙外侧筋上，间隔600mm ,梅花形布置。

水平筋绑扎时拉通线绑扎，并设一道竖向梯子筋，以控制水平筋间距。

墙体的水平和竖向钢筋错开连接，接头率小于50%o墙体水平筋帮扎在竖向钢筋内侧，其摆放线在竖向钢筋上标出，保证水平一条线。

地下室外墙竖向钢筋在外，水平钢筋在内。

5）竖向梯子筋每道墙设置不少于两道，使用比墙筋大一号的钢筋制作，替代其位置上的主筋，每个梯子筋在每层墙筋的上中下三个位置的短筋长度比墙体每边少5mm,直接顶在木模板上，端头用切割机切割并刷防锈漆，这样既能保证水平筋间距又能保证墙体截面尺图5-36 竖向梯子筋构造在墙体上方设置一道水平梯子筋以控制竖向墙筋的间距，梯子筋设置在顶板上皮10cm处，浇注完混凝土后拆除，周转使用。

图5-37水平梯子筋构造图5-38水平梯子筋示意图6 ）剪力墙水平钢筋的起步筋间距为距楼板（或底板）50mm ,具体做法详见下图:图5-39墙水平钢筋起步示意图7）墙体钢筋端头部位：水平方向要锚入端柱或构造柱中，墙体水平筋在暗柱两侧的位置包在暗柱主筋外侧，在暗柱端头的部位弯在暗柱主筋内侧；竖直方向应通长设置或锚入框架梁板或暗梁板中，墙体竖向钢筋在暗梁两侧的位置包在暗梁纵筋外侧，在顶端位置弯在暗梁纵筋下部，详见下图。

建板/ LaE图5-40墙体主筋与暗梁、暗柱主筋布置关系图12#铅丝绑扎/筋线盒-"二附加钢筋KJ | | 1........ ................... ...........线盒定位示意图说明：附加钢筋与主筋用粗铁丝绑扎图5-41细部钢筋绑扎节点7）各种机电预埋管和线盒在埋设时为了防止位置偏移，在预埋管和线盒用4根附加钢筋箍起来，再与主筋绑扎牢固。

钢筋工程施工标准工艺要点第一节墙柱钢筋墙柱钢筋定位：不少于3道定位箍筋，根部两道，板面起15Omm设一道。

接头：1、焊包较均匀，突出部分最少高出钢筋表面4mm。

2、接头处的弯折角不大于4。

3、接头处的轴线偏移应不超过0.1倍钢筋直径，同时不大于2mm o电弧焊接：1、焊缝均匀饱满，不得有气孔等。

2、焊接过程应及时清除焊渣，检查焊缝如有不符合要求的及时补焊。

3、焊接长度需满足规范要求。

绑扎：1、墙柱水平筋端头绑扎牢固。

2、受力钢筋允许偏差±10mm°3、箍筋均匀允许偏差±10mm。

4、钢筋间距均匀，绑扎牢固。

5、柱梁交接处核心箍筋的设置到位。

保护层:1、墙柱垫块离地、边角25Cm开始设置，间距1m。

2、柱梁保护层厚度允许偏差±5mm。

3、板墙保护层厚度允许偏差±3mm。

4、垫块采用厂家生产定型垫块。

管道钢筋加固1、管道洞口按图纸要求进行加固。

2、墙柱垫块离地、边角25Cm开始设置，间距1m。

3、垫块采用厂家生产定型垫块。

第二节板钢筋1、马镜从边跨第三根钢筋按梅花型设置，间距1米。

2、不同的板厚采用不同型号的马镣，12Cm及以上的板厚采用钢筋马镣。

3、厨卫间使用钢筋马镜。

4、板墙保护层厚度允许偏差±3mm。

5、钢筋网片横平竖直，网眼尺寸偏差±20mm0第三节梁钢筋滚扎直螺纹钢筋接头：1、钢筋切头整齐，不得弯曲。

2、连接完毕后，标准型接头连接套筒外应有外露有效螺纹。

3、严格验收，不合格品不得使用。

接头:1、下料完成的钢筋半成品另行整理堆放。

2、管钳检查已拧死螺丝外露不超过2扣，接头率不超过50%。

3、直螺纹钢筋用红油漆标注丝长并用塑料套管保护好丝口。

4、梁钢筋直螺纹相邻两接头错开不小于35d。

绑扎：1、钢筋间距均匀，绑扎牢固。

2、主次梁交界处三支加强箍筋设置。

3、梁底每米设置一块2.5Cm垫块。

墙柱钢筋绑扎规范墙柱钢筋绑扎是建筑工程中非常重要的一项施工工作，其质量的好坏直接影响到建筑物的强度和稳定性。

为了保证墙柱钢筋绑扎的质量，需要遵循一定的规范，下面我将详细介绍墙柱钢筋绑扎的规范要求。

一、绑扎材料的选择和质量要求1. 钢筋的选择和要求钢筋应符合相应的标准和规范要求，具有足够的抗拉强度和抗腐蚀性能。

钢筋的表面应光洁、无氧化皮，长度应符合设计要求，不得有明显的弯曲、裂纹和锈蚀等缺陷。

2. 绑扎线的选择和要求绑扎线应选用具有足够强度和韧性的材料，一般使用镀锌钢丝或者有机纤维绳作为绑扎线。

绑扎线的直径应满足设计要求，不得有裂纹、磨损和断裂等缺陷。

二、绑扎的工具和设备要求1. 绑扎工具绑扎工具应选用合适、可靠的工具，如绑扎钳、绑扎机等。

绑扎钳的大小应适合绑扎线的直径，用力要均匀，避免过度，以防损坏钢筋。

2. 绑扎设备绑扎设备应保持良好的工作状态，定期进行检查和维护，确保其正常工作。

绑扎设备的操作人员应具备相应的技术资质和操作经验。

三、绑扎的方法和要求1. 绑扎的方法墙柱钢筋的绑扎应采取交叉绑扎的方法，即每根钢筋与相邻的钢筋交叉绑扎。

绑扎应紧密、牢固，不得有松动和错位现象。

2. 绑扎的要求（1）绑扎线要绕过钢筋两端，并进行至少三道交叉绑扎，确保钢筋之间的连接牢固。

（2）绑扎线的收头应留有足够的长度，不得过短，否则可能会解绑。

收头时应将绑扎线剪断，并将剪断处处理成光滑无锋利的状态，避免伤人。

（3）在绑扎过程中，应注意钢筋与模板、立柱等之间的间距，避免过大或过小。

（4）墙柱内部的钢筋应与外面的钢筋交叉错开，确保墙柱的整体受力均匀。

四、绑扎的验收标准1. 外观质量（1）绑扎线的收头均匀，线头应整齐、平滑，不得有错乱、松动和毛刺。

（2）绑扎线与钢筋交叉的部位应紧密结合，不得有脱离现象。

（3）绑扎线的数量和位置应符合设计要求，不得有遗漏或错位。

2. 绑扎质量（1）绑扎线的拉力应适中，既不能过紧以至于损坏钢筋，也不能过松以至于绑扎不紧。

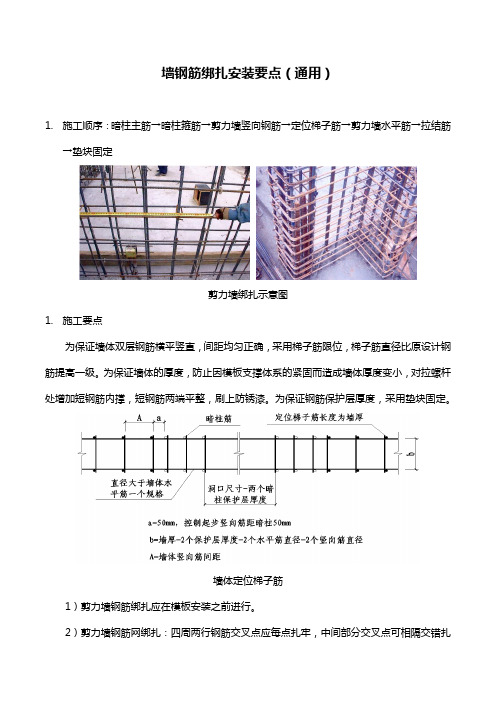

墙钢筋绑扎安装要点（通用）1.施工顺序：暗柱主筋→暗柱箍筋→剪力墙竖向钢筋→定位梯子筋→剪力墙水平筋→拉结筋→垫块固定剪力墙绑扎示意图1.施工要点为保证墙体双层钢筋横平竖直，间距均匀正确，采用梯子筋限位，梯子筋直径比原设计钢筋提高一级。

为保证墙体的厚度，防止因模板支撑体系的紧固而造成墙体厚度变小，对拉螺杆处增加短钢筋内撑，短钢筋两端平整，刷上防锈漆。

为保证钢筋保护层厚度，采用垫块固定。

墙体定位梯子筋1）剪力墙钢筋绑扎应在模板安装之前进行。

2）剪力墙钢筋网绑扎：四周两行钢筋交叉点应每点扎牢，中间部分交叉点可相隔交错扎牢，但必须保证受力钢筋不位移。

双向主筋的钢筋网，则须将全部钢筋相交点扎牢。

绑扎时应注意相邻绑扎点的铁丝扣要成八字形，以免网片歪斜变形。

同时，绑扎用铁丝收头应朝向剪力墙内侧，避免接触模板。

3）采用双层钢筋网时，在两层钢筋间应设置板凳支撑钢筋，以固定钢筋间距。

撑铁可用直径8~10mm的II级或III级钢筋制成，长度等于两层网片的净距，间距按1m相互错开呈梅花形排列。

4）除设计特别注明外，墙体水平筋在外侧，竖向筋在内侧。

5）剪力墙水平钢筋搭接接头应错开≥500mm；同排内相邻两根竖向钢筋接头应相互错开，不同排相邻两根竖向钢筋接头也应相互错开，搭接接头错开500mm，机械连接接头错开35d，搭接接头长度处满足要求外，还应满足搭接范围内通过三根水平钢筋。

6）剪力墙拉筋按设计要求呈梅花形布置，拉筋应同时勾住竖向钢筋与水平钢筋。

7）剪力墙水平筋或暗柱箍筋距楼地面50mm起设置，剪力墙竖向钢筋距暗柱、门边50mm起设置。

8）剪力墙水平钢筋向上排布时，在楼板内水平筋不取消。

剪力墙钢筋示意图。

墙体钢筋绑扎技术要点
一、绑扎前的基本要求：
1、钢筋清理：在墙筋绑扎前，对顶板浇筑时受到浮浆污染的墙体立筋用钢丝刷清理干净。

2、墙筋位置调整：
对位移钢筋依照墙体位置线按1:6比例在墙内进行调整，保证间距与图纸要求一致。

二、墙筋绑扎要点：
1暗柱钢筋绑扎：箍筋绑扎起步距地面3cm；箍筋要与主筋绑扎到位；箍筋绑扎要求水平，绑扎前根据洞口两侧50线上返分档。

2梯子筋绑扎，墙体竖向梯子筋要求按技术交底加工，绑扎间距不大于1.8m。

3、墙体立筋起步距暗柱边5cm，接头甩茬要求在同一标高（通过后下料调整）；水平筋起步距地面5cm，水平筋绑扎成型后进墙体锚固弯钩要求水平，丁字墙要求向两侧水平。

4、连梁绑扎：
连梁绑扎高度要求按50线上返，要求连梁标高准确，两侧水平，连梁箍筋与主筋绑扎到位，要求进暗柱一根箍筋距柱边5cm，暗柱箍筋起步距暗柱边5cm。

5、绑扣要求：所有搭接部位钢筋要求要有三道绑扣，所有绑丝要求扎丝朝向砼内侧。

6、垫块要求：外墙外侧（与保温板接触面）要求用砂浆垫块，所有垫块要求间距600m梅花形布置。

7、钢筋绑扎横平竖直，严格根据图纸间距布置，做好成品保护。

钢筋绑扎注意事项一.钢筋绑扎1.绑扎前准备工作验收1.1核对半成品钢筋的型号、直径、形状、尺寸和数量是否与半成品标识牌、施工图相符，如有错漏，应马上纠正。

1.2准备绑扎用的钢丝、绑扎工具（如钢筋钩、带扳口的小撬棍）、绑扎架等，钢筋绑扎用的火烧丝，可采用20-22号钢丝,其中22号钢丝只用于绑扎直径12mm以下的钢筋。

1.3混凝土保护层厚度采用塑料垫块控制，钢筋绑扎前应先准备好垫块。

2.钢筋绑扎前质量验收2.1按设计要求和规范检查已加工好的钢筋规格、形状尺寸、数量是否正确。

2.2施工缝是否已凿毛，凿毛是否彻底。

2.3检查墙柱钢筋上的混凝土浮浆或其他污染是否清理干净。

2.4做好抄平放线工作，注明水平标高，弹出柱（暗柱）、门窗洞口、地梁、墙的外皮尺寸线及轴线控制线。

2.5根据弹线，检查钢筋是否有偏位现象，若有偏位现象，将偏位钢筋按1:6调整到正确位置。

2.6检查墙柱竖向钢筋露出部分接头相错距离是否满足要求。

2.7逐个检查钢筋电渣压力焊和钢筋锻粗直螺纹的接头质量，若发现有不合格接头，切掉重焊。

3.受力钢筋绑扎接头的搭接长度和锚固长度应符合设计要求。

4.绑扎接头位置绑扎接头位置应相互错开。

从任一绑扎接头中心至搭接长度的1.3倍区段范围内,有绑扎接头的受力钢筋截面面积占受力钢筋总截面面积的百分率，应符合规定：4.1受拉区不得超过50%o4.2绑扎接头中钢筋的横向净距不得小于直径且不应小于25mm o二.绑扎要点1.独立基础钢筋绑扎(1)施工工艺流程：人工配合基坑清理杂物一弹放轴线控制线及柱、底层钢筋位置线一摆放绑扎底层钢筋一支放垫块一自检一互检一交接检一电工配合一自检、专检一固定柱插筋—自检—互检—报监理隐检一交接。

(2)钢筋网的绑扎。

四周两行钢筋交叉点应每点扎牢，中间部分交叉点可相隔交错扎牢，但必须保证受力钢筋不位移。

双向主筋的钢筋网，则需将全部钢筋相交点扎牢。

绑扎时应注意相邻绑扎点的钢丝扣要成八字行，以免网片歪斜变形。

柱墙体梁楼板钢筋绑扎施工方案及工艺方法钢筋绑扎是建筑施工中非常重要的工序之一，它是保证建筑物结构安全可靠的关键环节。

钢筋绑扎涉及到柱、墙体、梁、楼板等构件的钢筋连接和固定，下面是一个关于柱、墙体、梁、楼板钢筋绑扎的施工方案及工艺方法的详细描述。

一、钢筋绑扎工序准备1.根据设计图纸和相关技术要求，确定需要绑扎的钢筋数量、规格等，并根据具体构件的尺寸和布置进行计算和预留长度。

2.准备好所需要的钢筋材料，如钢筋卷、钢丝等，并进行检查和验收，确保质量合格。

3.检查施工现场的安全措施和防护设施是否完备，并告知施工人员注意施工安全。

二、钢筋绑扎具体工艺方法1.柱的钢筋绑扎：a.根据设计要求，将柱的钢筋按照规格和间距进行预埋，并进行临时固定。

b.在柱钢筋的交叉处，使用合适的钢筋绑扎工具进行绑扎，确保钢筋之间的交叉点牢固可靠。

c.绑扎好的钢筋要进行检查，确保没有断裂、变形等质量问题。

2.墙体的钢筋绑扎：a.根据墙体的设计要求，按照规格和间距在墙身上预留好相应位置的钢筋，并进行临时固定。

b.在钢筋的交叉点处使用钢筋绑扎工具进行绑扎，确保钢筋之间的连接紧固稳定。

c.完成绑扎后，检查墙体钢筋的质量和牢固程度。

3.梁的钢筋绑扎：a.根据设计要求，将梁的钢筋按照规格和间距进行预埋，并进行临时固定。

b.在梁的钢筋交叉点处使用钢筋绑扎工具进行绑扎，确保钢筋之间的连接紧固可靠。

c.绑扎好的钢筋要进行检查，确保没有断裂、变形等质量问题。

4.楼板的钢筋绑扎：a.根据设计要求，在楼板的预留位置上安装和固定好相应规格和间距的钢筋。

b.使用合适的钢筋绑扎工具进行钢筋的绑扎，确保钢筋之间连接牢固。

c.绑扎好的钢筋要进行检查，确保没有断裂、变形等质量问题。

三、钢筋绑扎施工方案1.确定钢筋的数量和规格，按照设计要求进行预留和固定。

2.使用合适的钢筋绑扎工具进行钢筋的绑扎，保证连接牢固可靠。

3.完成绑扎后进行质量检查，确保钢筋没有断裂、变形等问题。

土木工程知识点-建筑施工中柱钢筋如何绑扎1、地下室竖向构件在基础锚固段不少于三个箍筋或三道分布筋。

基础柱墙钢筋，为免轴线偏移，定位后要和底板梁或板钢筋焊牢。

2、按图纸计算好每根柱箍筋数量，先将箍筋都套在楼板层处的主筋上，然后焊主钢筋。

3、为保证柱的主筋间距和保护层厚度，在每层楼板面处距柱子模板上口100mm处固定位框控制钢筋的位置。

柱子钢筋使用柱筋内部定距框控制钢筋的保护层，柱筋内部定位框每2ｍ设置一个，柱筋内部定距框端口刷涂防锈漆。

4、梁柱交接处，柱箍筋间距应按要求加密，具体见详图。

5、当柱截面有变化时，其下层柱钢筋的露出部分，在绑扎梁的钢筋之前，先行收缩准确。

6、绑扎时在立好的柱子钢筋上用粉笔或石墨条划出箍筋间距，然后将已套好的箍筋往上移7、箍筋与主筋垂直，箍筋转角与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花式交错绑扎，箍筋的接头（即弯钩叠合处）应沿柱子竖向交错布置。

8、柱箍筋端头弯成135度，平直长度不小于10d（d为箍筋直径），箍筋有拉筋的，拉筋要钩住箍筋。

9、柱筋保护层：垫块应绑在柱立筋外皮上，间距一般1000mm左右用塑料垫块卡在外立筋上，以保证主筋保护层厚度的正确。

10、柱顶纵向钢筋锚固要求见图。

有人认为建立新形式的标准化始走向建筑和谐的唯一道路，并且能用建筑技术加以成功地控制．而我的观点不同，我要强调的是建筑最宝贵的性质是它的多样化和联想到自然界有机生命的生长．我认为着才是真正建筑风格的唯一目标．如果阻碍朝这一方向发展，建筑就会枯萎和死亡．要使建筑结构适合于环境，要注意到气候，地位和四周的自然风光，在结合目的来考虑的一切因素中，创造出一个自由的统一的整体，这就是建筑的普遍课题，建筑师的才智就要在这个可提到完满解决上体现。

柱墙钢筋绑扎1.1.1.1.1柱、墙体插筋控制柱、剪力墙在基础底板、承台、承台梁上生根，所以必须严格控制插筋位置的准确性和稳固性。

在垫层上放线时，应放出剪力墙及柱子的外边线，并用红漆在外边线上做好标识，插筋时应严格按照外边线位置放置，并留出保护层厚度，为了增加插筋的稳定性，钢筋上篦子面，墙每边加一根通长钢筋，柱子加一个箍筋，钢筋Φ14，点焊在承台上皮筋，墙、柱筋与加筋点焊固定。

墙体钢筋在距承台1000mm的位置绑扎一道水平钢筋，柱子在距承台1000mm的位置绑扎一道水平箍筋在柱子校正好后，采用8号铅丝固定牢固。

1.1.1.1.2柱、墙钢筋绑扎1.1.1.1.2.1柱、墙钢筋绑扎工艺流程：放线→施工缝处理、插筋清理→吊运钢筋至工作面→搭设钢筋绑扎操作、定位架→柱、墙钢筋连接（直螺纹）→接头验收并作出标记→柱、墙钢筋绑扎并校正位置→安装门洞模板、专业预埋→检查验收。

1.1.1.1.2.2柱、墙钢筋绑扎技术要点：1.1.1.1.2.2.1墙体和暗柱钢筋连接直径≥Ф22mm墙体和暗柱钢筋采用滚压直螺纹套管连接，小于Ф22mm的钢筋，采用搭接或焊接连接，焊接、搭接接头的错开长度，接头的百分率、接头位置应符合设计和现行规范（GB50204-2002）要求，并及时将水平定位卡具绑扎就位。

1.1.1.1.2.2.2柱钢筋的施工工序：套箍筋→焊接（安装）立筋→在柱对角筋上划箍筋位置线→在距柱顶上皮10cm 设置→柱定位卡具→往上移动箍筋绑扎。

箍筋角部主筋应采用缠扣绑扎，绑扎接头伸向柱中。

绑扎柱的箍筋，应垂直于受力钢筋，并使箍筋弯钩的重叠区，沿受力方向间隔错开设置。

对尺寸较大的框架柱应搭设临时操作架，并作钢筋临时定位使用，并设临时支撑，防止钢筋位移。

考虑到本工程墙体厚度及高度，在钢筋安装前，应搭设临时操作架兼作钢筋临时定位用，钢筋安装操作架的搭设方法见下图。

（1）墙体钢筋在绑扎前，应清除施工缝处混凝土软弱层，并清除钢筋上裹的混凝土浮浆；并根据所放墙体位置线按1：6的坡度对位移钢筋调整。

柱钢筋绑扎的要点下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!柱钢筋绑扎的要点：①核对图纸：施工前仔细核对设计图纸，明确柱钢筋的型号、直径、根数、间距及排列方式，确保施工准确性。

②骨架制作：根据柱子截面尺寸，在地面或胎架上先行绑扎钢筋骨架，优先绑扎竖向主筋，保持垂直度和平行度，用定位筋固定。

③箍筋安装：按照设计间距和形式，安装箍筋于钢筋骨架外围，使用绑丝牢固绑扎，确保箍筋的间距均匀，角度准确。

④加密区处理：对于柱子底部、顶部及梁柱节点等受力较大区域，需按照规范要求加密箍筋，增加配筋密度，提高结构强度。

⑤纵筋连接：主筋连接采用绑扎或机械连接（如套筒、直螺纹连接等），确保连接质量，满足拉力和抗震要求。

⑥保护层控制：使用塑料垫块或绑扎砂浆垫块，维持钢筋与模板间的正确保护层厚度，避免锈蚀并确保混凝土包裹密实。

⑦吊装就位：使用吊车或塔吊将绑扎好的钢筋骨架平稳吊装至设计位置，精准对位，避免碰撞变形。

⑧校正固定：安装到位后，使用支撑架或定位筋临时固定钢筋骨架，确保垂直度和稳定性，为后续模板安装做准备。

⑨验收记录：绑扎完成后，由质量检查员进行验收，确认无误后记录钢筋规格、数量、位置等信息，准备下一步工序。

墙钢筋绑扎注意事项1、工艺流程：修整墙、扶壁柱预留钢筋→放置扶壁柱钢筋定位筋→扶壁柱钢筋套筒接长→画扶壁箍筋间距线→套箍筋→绑扎箍筋→放置墙体水平梯子筋→墙体竖向筋套筒接长→立竖向梯子钢筋→放置墙体水平梯子筋→绑上、中、下三根水平钢筋→划分横、纵向钢筋间距分格线→绑扎横、纵向钢筋。

2、依据墙柱位置线对钢筋预留插筋进行检查，对移位的钢筋按1：6的坡度上弯调整，并把钢筋上的水泥浆用钢丝刷清理干净，钢筋绑扎前搭好操作架。

3、墙体的水平和竖向钢筋错开连接，钢筋的相交点全部绑扎，钢筋搭接处，在中心和两端用铅丝扎牢。

4、竖筋与伸出搭接筋的搭接长度内需绑扎3根水平筋，其搭接长度及位置均应符合规范对抗震节点的构造要求。

5、墙水平钢筋的两端头、转角、十字节点等部位的锚固长度及洞口周围加固筋均应符合设计图纸要求。

6、竖向第一根钢筋距暗柱外皮为50mm，水平第一根钢筋距楼板上皮为50mm。

暗柱箍筋与墙体水平筋交错放置。

垂直钢筋每段长度不宜超过4米钢筋直径≤12mm、或6米钢筋直径＞12mm、，水平钢筋每段长度不宜超过9米，以利绑扎。

7、墙体双层钢筋之间按照设计要求设置拉筋。

拉筋应绑扎到位，弯钩处贴紧主筋，绑好后用扳手把直钩端扳向墙内成45°。

8、用垫块控制保护层厚度。

将垫块卡在水平筋上，间距600mm，梅花型布置，有定位梯的部位可以不放置，由顶模钢筋棍代替。

在模板上口钉与保护层同厚的多层板条进行外控。

9、相邻钢筋交错机械连接时，连接区为楼板或基础顶面以上≥500mm，接头错开≥35d。

10、混凝土外墙水平止水钢板(止水带弯头向墙外侧)。

止水钢板安装：焊短钢筋头于止水钢板和剪力墙竖筋上。

11、混凝土外墙垂直止水钢板安装：焊短钢筋头于止水钢板和剪力墙横筋上。

12、墙竖向筋连接方式采用机械连接，水平向钢筋采用搭接，绑扎骨架外型尺寸的允许偏差。

柱钢筋绑扎注意事项柱钢筋绑扎主要针对箍筋，箍筋开口方向，加密区间范围为主要控制点。

墙柱钢筋绑扎技术交底在建筑施工中，墙柱钢筋绑扎是一项至关重要的工作，它直接关系到建筑物的结构安全和稳定性。

为了确保墙柱钢筋绑扎的质量和施工安全，现将墙柱钢筋绑扎的技术要点和注意事项向大家进行交底。

一、施工准备1、材料准备钢筋：应按照设计要求选用合适规格、型号和强度等级的钢筋，并具备质量证明书和检验报告。

扎丝：一般采用 20~22 号镀锌铁丝。

保护层垫块：采用与混凝土强度等级相同的砂浆垫块或塑料垫块。

2、工具准备钢筋钩子、撬棍、扳手、绑扎架、钢丝刷子、粉笔、尺子等。

3、作业条件墙柱钢筋的位置线已弹好，并经过验收。

墙柱的混凝土接槎处已清理干净，并凿毛处理。

施工缝处的松散混凝土已剔除，露出坚硬石子。

二、施工工艺流程1、墙钢筋绑扎工艺流程修整预留钢筋→ 绑扎竖向钢筋→ 画水平钢筋间距线→ 绑扎水平钢筋→ 绑扎拉钩→ 调整钢筋2、柱钢筋绑扎工艺流程弹柱皮位置线、模板外控制线→ 清理柱筋污渍、柱根浮浆→ 修整底层伸出的柱预留钢筋→ 将柱子箍筋叠放在预留钢筋上→ 连接柱子竖向钢筋→ 在柱顶绑定距框→ 画箍筋间距线→ 绑扎箍筋三、施工要点1、墙钢筋绑扎修整预留钢筋：根据墙柱位置线，调整预留钢筋的位置、垂直度和保护层厚度，如有偏差应及时校正。

绑扎竖向钢筋：竖向钢筋的接头应相互错开，同一截面内钢筋接头面积百分率不应大于 50%。

相邻接头间距不应小于 500mm 且不小于35d（d 为纵向受力钢筋的较大直径）。

画水平钢筋间距线：在竖向钢筋上，按照设计要求的间距画出水平钢筋的位置线。

绑扎水平钢筋：水平钢筋应绑扎在竖向钢筋的外侧，且应满扎，不得跳扎。

钢筋的弯钩应朝向混凝土内部。

绑扎拉钩：拉钩应按照设计要求的间距和规格进行绑扎，拉钩应拉住水平钢筋和竖向钢筋的交叉点。

调整钢筋：钢筋绑扎完成后，应检查钢筋的位置、间距、保护层厚度等是否符合设计要求，如有偏差应及时调整。

2、柱钢筋绑扎弹柱皮位置线、模板外控制线：根据设计图纸，在柱子的主筋上弹出柱子的外皮位置线和模板外控制线，以便于控制柱子的截面尺寸和位置。

墙体钢筋绑扎技术要点
1.钢筋的准备工作：首先需要对钢筋进行检查，确保其质量合格。

然后按照设计要求，准确计算出所需的钢筋数量和规格，并将其进行分类、编号和堆放，以便于施工时的使用。

2.墙体钢筋的布置：根据设计图纸上的要求，合理设置墙体中部和两端的立柱钢筋，并确定它们之间的距离和间距。

同时也要考虑到墙体的尺寸和要求，以确保整个墙体的稳定性和承载能力。

3.钢筋的固定和绑扎：在墙体的布置好钢筋后，要使用钢筋扎带或钢丝将钢筋固定在墙体上。

绑扎时要注意扎紧，确保钢筋的位置和间距放置准确无误。

同时要遵循绑扎的方向和顺序，确保墙体钢筋的整齐和牢固。

4.钢筋连接和焊接：在墙体钢筋绑扎的过程中，还需要对钢筋进行连接和焊接。

连接主要是指连接不同部位的钢筋，也包括连接墙体和其他结构的钢筋。

焊接则是使用电焊机等设备将钢筋焊接在一起，以增加其连接的牢固性和稳定性。

5.钢筋的保护和防腐处理：在墙体钢筋绑扎完毕后，还需要进行钢筋的保护和防腐处理。

保护主要是通过增加混凝土的覆盖层厚度，以保护钢筋不受外界环境的影响。

防腐处理则是通过涂刷或喷涂防腐涂料，防止钢筋受到腐蚀。

6.质量检查和验收：墙体钢筋绑扎完毕后，还需要进行质量检查和验收。

检查主要是对墙体钢筋的布置、固定和连接进行检查，确保其符合设计要求和施工规范。

验收则是对施工的整体质量进行评估和验收，确保墙体结构的稳定性和安全性。

总之，墙体钢筋绑扎技术的要点包括钢筋的准备、布置、固定和绑扎，钢筋的连接和焊接，钢筋的保护和防腐处理，以及质量检查和验收等。

只
有严格按照要求进行施工，才能确保墙体结构的稳定性和承载能力。

柱、墙体、梁、楼板钢筋绑扎施工方案及工艺方法一、柱钢筋绑扎1.作业条件轴线、柱边线已弹好并经过预检验收。

混凝土施工缝已凿去表面浮浆并清理干净。

2.绑扎顺序钢筋竖焊→划箍筋间距→套箍筋→绑柱子箍筋。

3.施工要点(1)根据图纸要求, 计算好每根柱子箍筋数量, 先将箍筋套在上层伸出的搭接钢筋上, 然后立柱子主筋。

(2)框架柱各层柱底的纵向钢筋接头用电渣压力焊连接。

钢筋接头的位置按50%错开。

(3)在立好的柱子竖向钢筋上, 用粉笔尺量标识箍筋间距, 注意箍筋加密范围。

(4)将已套好的箍筋往上移动。

由上往下采用“十字扣”绑扎。

(5)箍筋与主筋要垂直, 箍筋转角与主筋交点均要绑扎, 箍筋应错开弯钩与主筋鸳鸯绑扎牢固。

(6)柱上、下两端箍筋应加密, 加密区长度及箍筋的间距均应符合设计和规范要求。

(7)柱筋保护层塑料卡子应卡在柱筋外皮上, 间距一般为800mm左右, “L”、“T”形柱应保证柱阴角200mm范围有保护层塑料卡, 防止阴角钢筋贴模, 以保证主筋保护层厚度尺寸正确。

(8)当柱截面尺寸有变化时, 柱钢筋弯折时的位置、尺寸要符合设计要求。

柱模上加设上、下柱筋定位器, 保证柱筋位置。

(9)柱筋在浇筑混凝土前应拉通线校正找直, 固定其与模板的相对位置。

二、墙体钢筋绑扎1.作业条件同柱筋。

2.施工要点（1）根据已弹好的墙内外边线, 对保护层偏大或偏小的钢筋按1：6打弯对钢筋进行校正；校正甩槎竖向筋时, 第一根竖向筋要求距两侧暗柱边距离为50mm, 中间钢筋间距按图纸设计要求从中间向两边排列, 排至第二根竖向筋时, 如钢筋间距不符合图纸要求, 允许对其进行调整。

（2）墙体钢筋绑扎时先立2～4根竖筋, 与底板插筋搭接绑扎, 画好水平筋的分档标志, 在下部及齐胸处绑扎两根横筋定位, 并在横筋上画好分档标志, 接着绑其余竖筋, 最后再绑扎其余横筋。

（3）竖筋搭接部位及搭接长度均要符合设计、规范要求。

（4）墙体钢筋双排钢筋之间应绑拉钩筋, 拉钩筋间距按设计间距呈梅花型布置, 拉钩钢筋必须与墙体纵横向钢筋交叉点勾挂绑扎, 钢筋外皮套上保护层塑料卡@800mm。

独立柱基础钢筋绑扎施工要点包括以下几点：清理和缓冲浇注：在完成基础槽开创后，应清除表面的灰尘和干扰的表面，不得积水。

垫层混凝土施工完成后，应立即进行垫层砼振动，确保表面光滑、致密，不出现干燥的土壤。

钢筋定位：在绑扎钢筋前，应先找正主筋位置。

对于柱、墙体的主筋，应在板、梁钢筋焊接定位箍筋，并将柱、墙的钢筋与定位箍筋进行焊接固定，防止发生钢筋偏位。

钢筋绑扎：钢筋绑扎应按顺序进行，先绑扎网片钢筋，后绑扎插筋。

在放置钢筋时，应将长钢筋放在下面，短钢筋放在上面，按间距摆开。

先固定几点定位，然后再逐点交叉绑扎，绑扎时注意需将弯钩朝上，不能倒向一边。

绑扎插筋时，应先将插筋绑扎成短骨架，按柱中心线位置立在网筋上，将插筋下端90°弯钩与网筋绑牢。

找正位置后，用木条钉成井字架，将插筋固定在基础外模板上，以防浇捣混凝土时产生位移。

保护层设置：钢筋绑扎好后，应在底面及侧面搁置保护层塑料垫块，厚度为设计保护层厚度，垫块间距不得大于100mm（视设计钢筋直径确定），以防出现露筋的质量通病。

同时注意对钢筋的成品保护，不得任意碰撞钢筋，造成钢筋移位。

模板安装：在钢筋绑扎及相关专业施工完成后，应立即进行模板安装。

模板可采用小钢模或木模，利用架子管或木方加固。

混凝土浇筑：在完成钢筋绑扎和模板安装后，应进行混凝土
浇筑。

浇筑时应确保混凝土密实，表面光滑。

在混凝土浇筑完成后，应进行养护，确保混凝土质量。

导言钢筋的安装，要做到受力钢筋的牌号、规格、数量、位置、连接方式与连接位置、质量、接头面积百分率、搭接长度、锚固方式和长度、箍筋等各项技术指标符合设计和规范要求。

钢筋绑扎的各项细部构造，也须符合施工质量验收规范的各项技术要求。

钢筋是隐蔽工程，在浇筑混凝土时因振捣扰动和踩踏等多种不利因素的影响，可能造成钢筋骨架在混凝土内的偏移。

钢筋构件在绑扎时，要特别重视绑扎质量，而要符合规范要求的各项技术指标且要绑扎牢固不松动，就须做好以下几项工作。

钢筋绑扎的细部要求（1）钢筋的绑扎搭接应在接头中心和两端用绑扎丝扎牢，每个搭接接头处不少于3个绑扣。

钢筋搭接处是竖向钢筋传力的重要部位，特别是在柱、墙的竖向绑扎搭接接头处更要绑扎牢固，若搭接绑扎处不牢固，在混凝土浇筑振捣时，上部的搭接钢筋会发生下坠现象，导致上层钢筋搭接时搭接长度不够的情况发生。

（2）对墙、柱、梁钢筋骨架中各竖向钢筋网交叉点需全数绑扎；对剪力墙的钢筋网片的竖向、水平分布筋及拉筋的所有交叉点要全数绑扎；对框柱、暗柱等柱类构件，所有纵向钢筋与箍筋、拉筋的交叉点要全数绑扎；梁的受力钢筋包括构造钢筋等所有纵向钢筋与箍筋、拉筋的竖向钢筋网的所有交叉点要全数绑扎（不包括梁顶、梁底的钢筋网）；对楼板、屋面板等板类构件，板的上部钢筋网的交叉点应全数绑扎，底部钢筋网除边缘部分两根钢筋外，可间隔交错绑扎。

（3）梁、柱的箍筋弯钩及焊接封闭筋的焊点应沿纵向受力钢筋方向错开布置。

为保证构件不存在明显薄弱的受力方向，地梁的封闭箍筋弯钩可在四角的任何部位交错布置，开口箍的弯钩宜设置在基础底板内；框架梁、次梁等梁构件的箍筋弯钩应沿梁的上部钢筋交错布置；悬挑类的梁构件箍筋弯钩应沿梁的下部钢筋交错布置；柱的箍筋弯钩应沿柱的纵向钢筋四周旋转布置，拉筋与内箍筋交错布置，这样有利于构件均匀受力。

焊接封闭箍筋的焊点宜设置受力较小边，焊点应沿受力钢筋交错布置。

（4）构造柱纵向钢筋宜与承重结构同步绑扎。
