第四章组合体视图
第一节组合体的组成与分析
由若干基本体经过一定的组合方式组合而成的立体称为组合体。
对一些常见的基本形体的形状一定要非常熟悉，并对三视图的投影特性和各种平面的投影特性要牢记。
一、组合体的组合方式及画法
1.叠加型组合体：是由若干个基本几何体叠加而成
2. 切割型组合体：是由基本几何体切割去某些形体而成
3. 综合型组合体：是既有叠加又有切割或相交的组合体
（一）叠加型组合体：当两基本体叠加时，若相邻表面共面（平齐），则衔接处无线，若相邻表面共面（不平齐），则衔接处有交线。
相切：当两基本体相邻表面相切，则相切处光滑过渡。
相交：当两基本体相邻表面相交，则相交处存在交线(截交线或相贯线)。
切割型组合体可看成由基本体经切割或穿孔后形成的。
组合体被平面切割后，它的表面会产生一些交线，这是切割体的一大特点，这些交线在图上必须画出来
两形体叠加时的表面过渡关系
¾正面不平齐，有实线；
¾正面平齐背面不平齐，有虚线；
¾正、背面平齐，无线。
（二）切割型组合体可看成由基本体经切割或穿孔后形成的。
组合体被平面切割后，它的表面会产生一些交线，这是切割体的一大特点，这些交线在图上必须画出来。
如下图所示的形体，方槽可看作是由两个平行于圆柱轴线的平面和一个垂直于圆柱轴线的平面切出来的。
表面产生的交线是直线段和圆弧。
（三）综合式组合体
第二节组合体视图的画法
把一个复杂形体分解成若干基本形体或简单形体的方法，称为形体分析法。
它是画图、读图和标注尺寸的基本方法。
形体分析：如下图 a 所示为一室外台阶，把它可以看成是由边墙、台阶、边墙三大部分组成。
再如下图 a 所示是一肋式杯形基础，可以把它看成由底板、中间挖去一楔形块的四棱柱和六块梯形肋板组成。
画组合体视图的方法和步骤：
1. 对组合体进行形体分析——分解成基本形体,弄清各部分的形状及相对位置关系, 分析各基本形体之间的表面连接关系。
2. 确定放置位置，选择主视图投射方向。
3. 选比例，定图幅，布置图纸（定三个方向的基准线）。
4. 画底图：逐个画出各形体的投影及其表面连接关系。
5. 用线面分析法检查图形，并加深。
第三节组合体的尺寸标注
一、组合体尺寸的组成
组合体尺寸标注的基本要求是完整、清晰、合理。
尺寸的分类：标注组合体的尺寸时，应先对物体进行形体分析，将组合体分解为若干个基本体和简单体，然后顺序标注出其定形尺寸、定位尺寸和总尺寸：
1．定形尺寸——确定物体各组成部分的形状、大小的尺寸。
2．定位尺寸——确定物体各组成部分之间的相对位置的尺寸。
长、宽、高三个方向的尺寸，每个方向至少要有一个基准。
通常以物体的底面、端面、对称面和轴线作为基准。
3．总尺寸——确定物体的总长、总宽和总高的尺寸。
二、组合体的尺寸标注与注意事项
¾任何基本几何体都有长、宽、高三个方向上的大小，在视图上，通常要把反映这三个方向的大小尺寸都标注出来。
¾对于被切割的基本几何体，除了要注出基本形体的尺寸外，还应注出截平面的位置尺寸，但不必注出截交线的尺寸。
一些常见形体的定位尺寸
⑴一组孔的定位尺寸
⑵圆柱体的定位尺寸
⑶立方体的定位尺寸
¾尺寸排列要清晰，平行的尺寸依据“大尺寸在外，小尺寸在内”¾内形、外形尺寸分别标注在视图的两侧
¾同轴回转体直径，标注在非圆视图上。
¾对称结构的尺寸不能只注一半。
¾应尽量标注在视图外面，以免尺寸线、尺寸数字与视图的轮廓线相交。
¾相互平行的尺寸，应按大小顺序排列，小尺寸在内，大尺寸在外。
组合体尺寸标注的步骤：
1．按照形体分析的方法将组合体分解为若干基本形体。
2．标注出各自基本形体的定形尺寸
3．标注这些基本形体之间相对位置的定位尺寸。
4．总体尺寸的标注。
尺寸标注举例
第四节组合体视图的读图
识图方法
1、形体分析法——根据组合体的形状，将其分解成若干个基本形体，分析各基本形体
的形状和它们的相对位置及组合方式，分别画出各基本形体的投影。
2、线面分析法——分析视图上的点、线和封闭线框，代表的含义以及不同线框之间的
关系，反映了物体表面的变化。

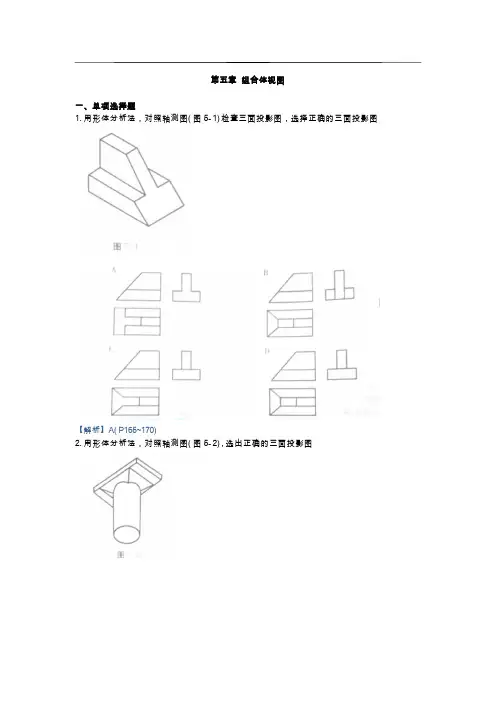

看图步骤一：形体分析法
1.看视图抓特征分线框
看视图——以正面图为主，配合其它视图,进行初步的投影分析和空间分析。
抓特征——找出反映物体特征较多的视图，在较短的时间里，对物体有个大概的了解。
2.对投影
对投影——利用“三等”关系，找出每一基本形体的三个投影，想象出它们的形状。
3.综合起来想整体
在看懂每部分形体的基础上，进一步分析它们之间的组合方式和相对位置关系，从而想
象出整体的形状。
4.分析各个基本形体组合起来表面间的连接关系
形体分析法注意：
1) 要把几个视图联系起来进行分析：
2) 注意抓特征视图，几个视图配合看
3) 注意反映形体之间表面过渡关系的图线
看图步骤二：用线面分析法读图，首先要知道线和线框在投影图中的含义。
¾投影图中的线框可能表示
一个平面，也可能表示一个曲面，
还可能表示一个孔。
¾形体分析法和线面分析法
是有联系的，不能截然分开。
对于
比较复杂的图形，获得形体的大致
整体形象之后，不清楚的地方针对
每一条“线段”和每一个封“线框”
加以分析。
¾以形体分析法为主，结合
线面分析法，综合想象得出组合体
的全貌。
¾正面图两个相邻线框，表示两个前后或相交的面
¾相邻线框的表面位置关系
根据两面投影补画第三面投影或补出投影中的线
根据形体已知的两个投影以及投影关系，运用形体分析法或线面分析法，想象出形体的空间形状，然后补画出第三面投影，最后处理虚、实线和各线段的起止，并与想出的形体的空间形状进行对照，检查所画的投影图有无错误。
补绘图中遗漏的图线，即补线。
1、目的与要求
通过补线练习，学会运用投影规律校对图样的基本方法，进一步掌握叠加、切割和综合的组合形式，以及物体上相邻表面处不同相对位置时的投影特性。
2、补漏线的方法与步骤
一般从反映特征的主视图入手，联系其它视图看懂物体各组成部分的形状和相对位置；并从主、俯、左三个方向分别分析：组合体各表面的相对位置是平齐、不平齐（错开）、相切还是相交，然后补全遗漏的图线。
根据两面投影补画第三面投影，即补图
根据形体已知的两个投影以及投影关系，运用形体分析法或线面分析法，想象出形体的空间形状，然后补画出第三面投影，最后处理虚、实线和各线段的起止，并与想出的形体的空间形状进行对照，检查所画的投影图有无错误。
