也谈杂物电梯锁紧发表时间：2019-01-16T14:58:44.127Z 来源：《基层建设》2018年第36期作者：张琪周张森王威[导读] 摘要：杂物电梯是专用于运送小型货物的固定式升降设备，多用于饭店、学校、医院等地方，使用人员也相对固定。
江苏省特种设备安全监督检验研究院南通分院江苏南通 226011 摘要：杂物电梯是专用于运送小型货物的固定式升降设备，多用于饭店、学校、医院等地方，使用人员也相对固定。
区别于常见的集选控制，杂物电梯的控制并非完全自动化，特别是开关门过程需要人工进行操作。
控制上的特殊性和锁紧装置结构上的风险点引发的事故发人深省，本文主要结合现场检验分析了不同型式的锁紧装置，以及对第二锁紧位置的认识，并结合对新旧标准和安全技术规范的对比，探讨了对锁紧的理解，以求更好的指导我们的日常工作。
关键词：杂物电梯；锁紧装置；现场检验；第二锁紧位置 Discussion on Service Lift，s Locked Position Zhang Qi Zhou Zhangsen Wang Wei （Jiangsu Province Special Equipment Safety Supervision Inspection Institute Branch of Nantong Nantong 226011） Abstract Service lift is a fixed lifting equipment specially used for transporting small cargo mostly used in hotels，schools，hospitals and other places，it，s users are also relatively fixed.The control of service lift is not fully automated different from the common collective selective control，especially the door-closing process requires manual operation.Accidents caused by the particularity of control and structural risk points of locking devices are thought-provoking.This article mainly analysis a different kind of locking device according to field inspection and the understanding of the second locking device，and discussion the understanding of service lift，s locked position according to the comparison of new and old standards and safety technical specifications with the aim of better guiding our daily work. Keywords Service Lift Locking Device Field Inspection Second Locking Device 杂物电梯是服务于规定层站的固定式升降设备，专门用于运送一些小型货物，如饭店或食堂里的饭菜、图书馆里的图书，医院手术室的相关器具等。
杂物电梯轿门与层门检测要求
杂物电梯轿门与层门是电梯运行中的重要部件，为了确保其安全可靠运行，需要进行定期的检测。
以下是对杂物电梯轿门与层门的检测要求：
1. 轿门与层门的开启与关闭动作应平稳无阻力，门扇应无变形、裂纹、松动等现象。
2. 轿门与层门的锁紧装置应灵活可靠，锁紧力度应符合标准要求。
3. 所有门缝应严密，门与门框之间的间隙应符合标准要求，门缝塞料应完好无损。
4. 门缝密封条应完好无损，无变形、老化、裂纹等现象，密封条与门缝之间应无漏气现象。
5. 门锁接触点应清洁无杂物，门锁触碰开关应敏捷可靠。
6. 轿门与层门的开启与关闭动作应符合标准要求，开门后应达到规定时间内停止运动。
7. 轿门与层门的安全装置应灵敏可靠，安全装置应保持正常工作状态。
总之，在使用中应注意保持杂物电梯轿门与层门的干净卫生，避免杂物堆积和摩擦损伤，定期进行检测和保养，确保其安全可靠运行。
- 1 -。
附件A
杂物电梯监督检验和定期检验
内容、要求与方法
附件D
特种设备检验意见通知书
（格式）
编号：
（填写受检单位名称）：
经检验，你单位（填写设备名称）（产品编号：，使用登记编号：，使用单位设备编号：，使用地点：），存在以下问题，请于年月日前将处理结果报送我机构：
注D：本通知书一式三份。
一份检验机构存档，两份送受检单位，其中一份受检单位应当在要求的日期内返回检验机构。
如果定期检验时存在B类或者超过5项C类项目不合格，或者受检单位未在要求的日期内返回检验机构，检验机构还应当报负责设备使用登记的特种设备安全监察机构。
如有侵权请联系告知删除，感谢你们的配合！
如有侵权请联系告知删除，感谢你们的配合！。

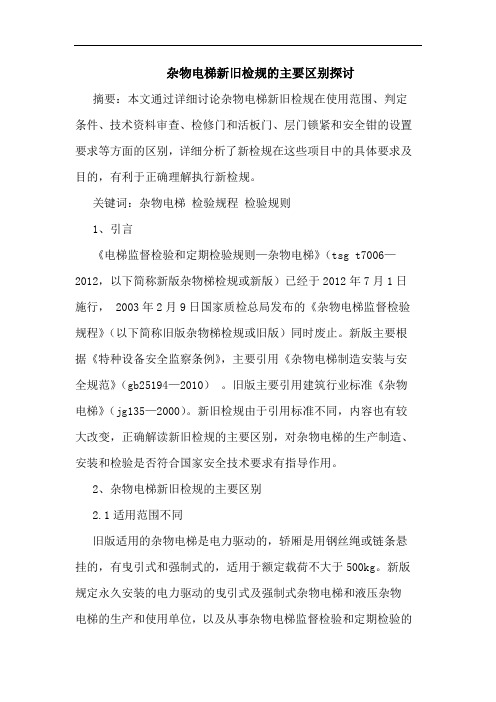

杂物电梯新旧检规的主要区别探讨摘要：本文通过详细讨论杂物电梯新旧检规在使用范围、判定条件、技术资料审查、检修门和活板门、层门锁紧和安全钳的设置要求等方面的区别，详细分析了新检规在这些项目中的具体要求及目的，有利于正确理解执行新检规。
关键词：杂物电梯检验规程检验规则1、引言《电梯监督检验和定期检验规则—杂物电梯》（tsg t7006—2012，以下简称新版杂物梯检规或新版）已经于2012年7月1日施行， 2003年2月9日国家质检总局发布的《杂物电梯监督检验规程》（以下简称旧版杂物梯检规或旧版）同时废止。
新版主要根据《特种设备安全监察条例》，主要引用《杂物电梯制造安装与安全规范》（gb25194—2010）。
旧版主要引用建筑行业标准《杂物电梯》（jg135—2000）。
新旧检规由于引用标准不同，内容也有较大改变，正确解读新旧检规的主要区别，对杂物电梯的生产制造、安装和检验是否符合国家安全技术要求有指导作用。
2、杂物电梯新旧检规的主要区别2.1适用范围不同旧版适用的杂物电梯是电力驱动的，轿厢是用钢丝绳或链条悬挂的，有曳引式和强制式的，适用于额定载荷不大于500kg。
新版规定永久安装的电力驱动的曳引式及强制式杂物电梯和液压杂物电梯的生产和使用单位，以及从事杂物电梯监督检验和定期检验的特种设备检验检测机构，应遵守新版检规2.2验收合格判定条件不同旧版要求重要项目全部合格，一般项目不超过5相，且满足十八条第二款要求时，可判为合格。
新版安装监督检验项目全部合格，并经检验人员确认，相关单位针对第十七条第（一）、（三）、（四）相所述问题进行有效整改，可判为合格。
2.3技术资料的审查内容不同新版检规规定监督检验和定期检验（以下统称检验）是对杂物电梯生产和使用单位执行相关法规标准规定、落实安全责任，开展为保证和自主确认杂物电梯安全的相关工作质量情况的查证性检验。
这就要求通过审查相关资料和现场检验比对，对电梯生产和使用单位落实相关责任、自主确定设备安全等工作质量进行判定。
杂物电梯轿门与层门检测要求
杂物电梯轿门和层门是电梯运行中至关重要的部件，它们与轿厢配合，保证了乘客的安全。
因此，轿门和层门的检测是电梯维护保养的必要措施之一。
本文将介绍杂物电梯轿门和层门的检测要求。
1、门扇平行度
在门扇关闭时，门扇上缘、下缘与门套的间隙应相等，这种间距称为门扇平行间距。
在正常情况下，门扇平行间距应该小于3mm，否则需要进行必要的调整。
2、开门高度
开门高度是指杂物电梯轿门打开的最大高度。
检测时，需要检查门扇是否到位，并且完全张开，不能在打开时卡住。
开门高度应满足现行国家标准的要求，否则需要进行必要的调整。
3、关门位置
4、门禁系统
杂物电梯设置了门禁系统，检测时需要确保门禁系统完好，并符合国家标准的要求。
门禁系统一旦出现问题，需要及时修复。
杂物电梯定期检验项目和要求本附录适用于杂物电梯（包括防爆杂物电梯）。
C1 机房及相关设备C1.1 通道通往杂物电梯机器设备间的通道应当畅通。
C1.2 电力驱动杂物电梯驱动主机C1.2.1 制动器制动器应当动作灵活，工作可靠。
C1.2.2 手动紧急操作装置应当符合以下要求：(1)最迟在可拆卸盘车手轮装上电梯驱动主机时，电气安全装置动作；(2)轿厢运行方向标记清晰；(3)能够通过操纵手动松闸装置松开制动器，并且需要以一个持续力保持其松开状态。
注C-1：对于允许按照JG 135—2000及更早期标准生产的杂物电梯，本条第(1)项可以不检验。
C1.3 液压杂物电梯液压泵站C1.3.1 溢流阀通常情况下溢流阀的调定工作压力应当不超过满载压力的140％，最大不高于满载压力的170％[在此情况下应当提供相应的液压管路(包括液压缸)的计算说明]。
C1.3.2 紧急下降阀在失电的情况下，使用紧急下降阀应当能够使轿厢向下运行至层站。
C2 轿厢和层站C2.1 防止轿厢移动装置对于允许人员进入轿顶的杂物电梯，轿厢上设置的机械停止装置和在轿顶上或者井道内每一层门旁设置的停止装置应当功能正常。
注C-2：对于允许按照JG 135—2000及更早期标准生产的杂物电梯，本条所述项目可以不检验。
C2.2 门间隙轿门与层门关闭后，门扇之间及门扇与立柱、门楣和地坎之间的间隙应当不大于6mm；使用过程中由于磨损，允许达到10mm。
C2.3 门重开装置动力驱动的层门在关闭过程中，当人员或者货物被撞击或者将被撞击时，门重开装置应当自动使门重新开启。
C2.4 门的运行与导向层门运行时不应当出现脱轨、机械卡阻或者在行程终端时错位。
C2.5 自动关闭层门装置在轿门驱动层门的情况下，当轿厢在开锁区域之外时，自动关闭层门装置应当能够使开启的层门关闭；对于采用重块的自动关闭装置，其防止重块坠落的措施应当有效。
C2.6 层门的锁紧与闭合C2.6.1 层门的锁紧每个层门的锁紧装置均应当符合以下要求：(1)锁紧元件的啮合满足在沿开门方向施加300N力的情况下，不会降低锁紧有效性；(2)验证层门锁紧的电气安全装置功能正常。
杂物电梯轿门与层门检测要求
1.杂物电梯的轿门和层门应定期进行检测，以确保其正常运行和使用安全。
2. 轿门和层门的检测应遵循相关国家标准和行业规范，包括但
不限于《电梯安全技术规范》、《电梯设计规范》等。
3. 轿门和层门的检测内容包括：门扇的平整度、开启和关闭速度、闭合力、门锁的牢固程度、开启和关闭限制等。
4. 检测应由具备相关资质和经验的专业检测机构或人员进行，
检测结果应及时记录和报告，并及时处理发现的问题。
5. 在日常使用中，用户应注意轿门和层门的使用情况，如发现
异常应及时报修或更换，切勿私自拆卸或改动门扇及相关零部件。
6. 维护保养轿门和层门应遵循厂家提供的维护手册和操作指南，定期清洗门扇和轨道，检查门扇和机房内部的电气设备是否正常运行。
7. 对于长时间未使用的门机，应进行全面检查和试运行，确保
门机的正常工作，以保障电梯的运行安全。
- 1 -。
把握杂物电梯门锁装置的检验重点作者：暂无来源：《中国质量技术监督》 2015年第3期文/宋梁君杂物电梯是一种主要用来垂直运送小型物件而设计的电梯。
在GB25194-2010《杂物电梯制造与安装安全规范》中对其的定义是：服务于规定楼层的固定式升降设备，具有一个轿厢，轿厢的尺寸和结构形式不允许人员进入。
轿厢借助于钢丝绳或链条悬挂或柱塞支撑，由电力或液压驱动在于铅垂线倾斜角不大于15o的刚性导轨之间运行。
其额定载重量一般不大于300kg、额定速度一般不大于1.0m/s，而且提升高度较低。
由于其技术要求较低，控制系统简单，使用操作方便，因而广泛用于食堂、餐厅、学校等场所。
但近年来，由于杂物电梯门锁未锁紧而导致的事故时有发生，笔者在检验过程中也发现某些电梯制造单位设计的杂物电梯门锁锁紧电气验证装置存在缺陷与隐患。
技术规定杂物电梯旧检规主要是引用建筑行业标准JG135-2000《杂物电梯》，在制造与安装方面，都存在较大的漏洞。
为了规范杂物电梯的制造与安装，新检规TSG T7006-2012《电梯监督检验和定期检验规则——杂物电梯》于2012年7月1日正式实施，旧检规同时废止。
新检规主要是引用GB25194-2010《杂物电梯制造与安装安全规范》，在内容方面有了较大的改变，特别是层门门锁锁紧有了很大不同。
TSG T7006-2012《电梯监督检验和定期检验规则——杂物电梯》中规定：安装在允许公众进入的区域内的杂物电梯，不满足以下任何一个条件：(1)额定速度不大于0.63m/s；(2)开门高度不大于1.20m；(3)层站地坎距地面高度不小于0.70m时，杂物电梯层门的锁紧应当由电气安全装置电气证实，只有在层门锁紧后才能运行；并且应满足在门打开或未锁住的情况下，从人们正常可接近的位置，用单一的不属于正常操作程序的动作应不可能开动杂物电梯，验证锁紧元件位置的装置必须动作可靠。
设计缺陷如果没有门锁锁紧电气验证装置，电梯可能在某些层门未锁紧的状态下可以正常运行，这时如果电梯使用人员去操作打开该些层门时，会存在着跌落井道的危险。
电梯安装修理许可：杂物电梯的检验规程及验收规范一、引言本文档旨在提供杂物电梯的检验规程及验收规范，以确保电梯的安装和修理符合相关法规和标准。
本文档适用于申请电梯安装修理许可的相关单位和个人。
二、检验规程1. 电梯安装前的检验：- 承包商应提供电梯设计方案和相关材料，包括设计图纸、材料清单等。
- 检查电梯井道和机房的结构和尺寸是否符合设计要求。
- 检查电梯的主要部件和设备是否符合国家标准，如电梯轿厢、门、导轨、缓冲器等。
- 检查电梯的安全装置是否完好有效，如紧急制动器、限速器、安全钳等。
2. 电梯安装中的检验：- 检查电梯井道和机房的施工质量，包括墙壁、地面、天花板等。
- 检查电梯轿厢、门、导轨等的安装质量和正确性。
- 检查电梯的各项安全装置是否正确安装和调试。
3. 电梯修理的检验：- 检查维修人员是否具备相关证书和资质。
- 检查维修方案和修理过程是否符合相关标准和规范。
- 检查修理后的电梯是否正常运行，各项安全装置是否有效。
三、验收规范1. 电梯安装验收：- 检查电梯的安装是否符合设计方案和相关标准，包括井道和机房的结构、电梯部件的安装质量等。
- 检查电梯的各项安全装置是否正常运行。
- 进行电梯的负荷测试，确保电梯的承载能力符合要求。
2. 电梯修理验收：- 检查修理后的电梯是否恢复正常运行。
- 检查修理过程中的记录和维修报告。
- 进行电梯的安全测试，确保各项安全装置有效。
四、结论本文档提供了杂物电梯的检验规程及验收规范，旨在确保电梯的安装和修理符合相关法规和标准。
相关单位和个人应严格按照本文档的规定进行操作，以确保电梯的安全和正常运行。
杂物电梯新旧检规层门锁紧要求解读和检验
摘要：本文详细对比了杂物电梯新旧检规关于层门锁紧的不同要求，特别是层门锁紧的设置、锁紧的电气验证等。
通过一个检验过程中的实例，分析对层门锁紧电气验证的理解，总结了层门锁紧的检验处理方法。
关键词：杂物电梯层门锁紧电气验证
《电梯监督检验和定期检验规则－杂物电梯》（TSG T7006－2012）——新检规已经于2012年7月1日施行，2003年2月9日国家质检总局发布的《杂物电梯监督检验规程》——旧检规同时废止。
新检规主要根据《特种设备安全监察条例》，主要引用《杂物电梯制造安装与安全规范》(GB25194—2010) 。
旧检规主要引用建筑行业标准《杂物电梯》(JG135—2000)。
新旧检规由于引用标准不同，内容也有较大改变，特别是对于层门锁紧的要求有很大不同，层门的锁紧涉及电梯的安全运行，需要正确理解新旧标准与检规相关规定，特别是要求层门锁紧的电气验证的结构形式及检验方法。
1 杂物电梯新旧检规关于层门锁紧不同要求
新版检规对于层门锁紧第6.7项为B类项目，旧版杂物梯检规相应项为重要项目。
新版与旧版杂物梯检规有以下不同：
1.1 旧版要求“每个层门均应设置门锁，门锁动作应灵活可靠”
新版除了该要求之外，还要求门锁的“锁紧动作应当由重力、永久磁铁或者弹簧来产生或保持，即使永久磁铁或者弹簧失效，重力亦不能导致开锁” 。
1.2 旧版要求“锁紧元件的啮合尺寸应不小于5mm”
新版取消了啮合尺寸的要求，从门锁的锁紧结果上要求“沿开门方向作用300Ｎ的力，不会降低锁紧有效性”。
GB25194-2010之7.7.3.1只对铰链门要求“锁紧元件啮合尺寸不应小于10mm”，其他门的锁紧装置未要求啮合尺寸。
由原来的深度定量要求变为耐受力定量要求；
1.3 旧版未提出验证层门锁紧的电气装置要求
新版对验证层门锁紧的电气装置的要求分为以下两种情况：
(1)同时满足下述条件的，可以不设置验证层门是否锁紧的电气装置：①额定速度不大于0.63 m/s；②开门高度不大于1.20 m；③层站地坎距地面高度不小于0.70 m。
但当轿厢驶离开锁区域时，锁紧元件应自动关闭，而且除了正常锁紧位置外，无论证实层门关闭的电气装置是否起作用，都应至少有第二个锁紧位置。
(2)不满足上述条件之一的杂物电梯安装在允许公众进入的区域，层门锁紧应当由电气安全装置证实，门打开或者未锁住的情况下，从人们正常可接近的位置，用单一的不属于正在操作程序的动作应不
可能开动电梯。
2 层门锁紧电气验证的解读分析
由上面对比分析TSG T7006-2012附录A6.7要求安装在公众可以进入的区域内的杂物电梯，不满足以下任何一个条件：1.额定速度≤0.63m/s;2.开门高度≤1.2m；3.层站地坎距地面高度≥0.70m时，杂物电梯层门锁紧应当由电气安全装置电气证实。
由于杂物电梯一般没有门机，即使轿厢在本层站，由于锁紧机构，不操作相关的装置，不能打开电梯层门。
这项规定一方面增加了一定的安全性，可以保证杂物电梯的层门没有锁紧的情况下（即使层门已完全关闭）电梯不能启动，这就确保电梯轿厢不在本层，层门不能打开。
如果没有锁紧验证要求，电梯层门没有锁紧电梯就可以运行，轿厢就回离开本层站，这时可以正常打开层门，会有一个电梯井道，如果是公共可以进入的区域，就会有人员跌落井道的危险。
在检验过程中，发现这样一种门锁，层门锁紧有电气验证，但是电气安全装置的一个触点在层门锁钩上，层门锁钩安装在井道壁上，另一个触点也固定安装在井道壁上，这样虽然形式上层门锁紧有电气验证，但是不符合技术标准的要求，因为这种门锁结构会出现，一旦发生电气开关触点发生粘连，当层门打开时安全回路仍处于接通状态，电梯可以正常运行，很容易发生挤压或剪切事故。
所以层门锁紧
验证的电气安全装置的一个触点必须安装在层门上，另一个触点可以固定安装在井道内或两扇层门的另一扇层门上。
比较理想的层面锁紧电气验证的结构形式，应该和普通曳引式电梯的门锁结构形式相类似，唯一不同的应该是门锁的开启方式，p(3)对应同时满足TSG T7006-2012附录A6.7的三个条件时，层门的锁紧可以不由电气装置电气证实。
但要求轿厢驶离开开锁区域时，锁紧元件应自动关闭，而且除了正常锁紧位置外，无论证实层门关闭的电气装置是否起作用，都应至少有两个锁紧位置。
依据这些要求，在检验中观测层门锁是否有两个锁紧位置，轻轻关闭层门，当层门处于锁紧元件的第一个锁紧位置时，停止关闭层门，启动电梯，这时电梯应该不能运行。
当锁紧元件进入第二个锁紧位置时，电梯才可以正常启动。
(4)当不能同时满足TSG T7006-2012附录A6.7的三个条件时，层门的锁紧应由电气安全装置电气证实。
检测时，可以用钥匙操作紧急开锁装置，使门锁脱离锁紧位置，启动电梯，应该不能运行。
安装在公众可以进入的区域内，而且不能同时不满足附录A6.7规定的三个条件，杂物电梯层门锁紧应当由电气安全装置电气证实。
TSG T7006-2012附录A6.7规定的三个条件非常明确，关键是杂物电梯安装位置是否为公众可以进入的区域。
而杂物电梯安装位置是否属于公共区域，可以由使用单位出具相关的使用说明，证明杂物电梯是否用于允许公众可以进入的区域。
首先应该由使用单位出具杂物电梯安装在不允许公众进入的区域的说明，这样可以不要求层门锁紧由电
气安全装置电气证实，如果使用单位没有出具杂物电梯安装在不允许公众进入的区域的说明，并且不同时满足GB25194-2010中7.7.3.1.1规定的三个条件，杂物电梯层门的锁紧应由电气装置电气验证。
杂物电梯的层门锁紧状态严重影响电梯运行的安全性，只有正确理解标准和检规对层门锁紧，特别是锁紧电气验证的结构要求，对正确对杂物电梯门锁的设计、安装和检验有非常重要的指导意义。
参考文献
[1] 建设部.《杂物电梯》(JG135—2000).
[2] 国家质检总局.《杂物电梯制造安装与安全规范》(GB25194—2010).
[3] 国家质检总局.《电梯监督检验和定期检验规则－杂物电梯》（TSG T7006－2012）.。
