XXXXXXXXXXX酒店电话交换系统设计方案自贡市XXXXX电子科技有限公司二〇一一年四月一系统概述通利9000hexi型程控电话系统(PABX)为酒店提供了完整的通讯解决方案。
它是一个综合解决方案将最常用的宾馆前台系统与通信系统集成。
可提供宾馆专用客户化话务台、为VIP客人和员工提供客房话机。
PABX系统将带动宾馆为客人提供更高水平的服务，并优化宾馆运营流程。
二. 系统总体要求2．1程控交换机系统用途◇节省费用内部通讯外线限制◇特色服务功能应用各种各样的特殊功能呼叫转接、呼叫广播、呼叫等待、呼叫代接等◇创造网络系统接驳专用网络系统集成，交换机组网2．2用户需求XXXXX酒店作为5星级酒店，从入住宾客及内部管理等方面考虑，程控电话系统（PABX）应满足以下基本需求：客房内电话在酒店内部的通话客房内电话与外线连接（国内、国际长途）酒店内部管理人员的语音通讯（包括内部通讯、移动通讯、国内、国际长途）通讯计费登记/退房结账、呼叫计费、自动叫醒、客房状态、小酒吧计费、语音留言、免打扰等功能2．3设计原则◆先进性9000hexi通信系统为2006年进入中国市场的最新设备。
9000hexi系列通信系统在传统交换机的基础上集合了IP通信，其结合了基于IP的创新通信的特点与纯语音通信系统的可靠性及安全性◆标准化本系统各项技术遵循已有的国家标准及行业标准，没有国标及行标的则遵循国际标准。
◆实用性本系统在满足基本通讯的前提下，可针对酒店提供无线通讯、计费及结账等多种特色服务，最大程度提升本系统的实用性◆开放性为了保证系统的持续发展和系统与不同厂商设备的兼容，同时保证系统投资的长期有效性，本系统的设计与设备选型注重开放性。
即构成系统的各产品须符合国际标准或相关工业标准，以满足系统对外可扩展性、可移植性和可操作性的需求。
2．4设计概述针对上述需求，结合酒店程控交换机系统设计原则，我公司建议采用通利9000hexi程控交换机系统。

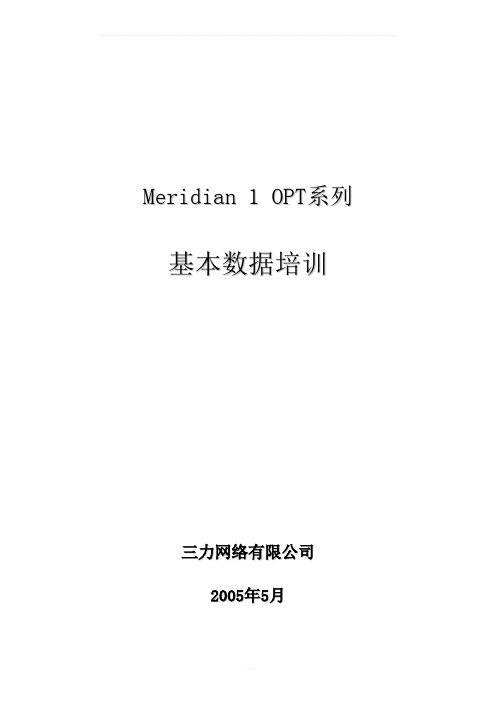

M e r i d i a n1O P T系列基本数据培训三力网络有限公司2005年5月目录一、培训要求二、PBX数据管理程序的导入和退出三、基本数据管理程序（一）LD 2 PBX时间和日期（二）LD 10/20 分机数据的管理（三）LD 43 数据备份四、基本维护诊断程序(一）LD 32 查看分机或模拟中继卡板状态：(二）LD 23 查看ACD数据配置（三）LD 20 查看模拟中继数据：（四）LD 37 输入/输出诊断（五）LD 60 查看数字中继或时钟状态（六）LD 80 呼叫追踪（七）LD 96 DCH管理（八）LD 135 核心CORE公共设备诊断（九）LD 137 核心CORE输入/输出诊断一、培训要求1、了解验收文档的各部分内容；2、硬件知识：a、CPU、驱动器的位置及按键的意义；b、各环路的意义及如何数环路；c、外围各卡板的意义及如何确定其位置端口；d、了解内外配线3、如何连接及进入维护终端；4、如何连接使用MODEM；5、学会查阅维护手册：a、第一册，会查阅各参数的含义；b、第二册，会查阅各种维护命令；c、第三册，会查阅错误信息。
6、学会打印、修改（改分机号、增减常用功能等）、拷贝、删除分机数据；7、掌握基本维护程序，如LD32、37、43、80、135、137、（96、60、23）；8、掌握维护话机的使用方法，对I/O口及中继的维护（LD37、36）；9、掌握数字话机及话务台的操作；10、掌握邮箱的使用方法、增加、删改用户。
二、PBX数据管理程序的导入和退出1、维护终端的连接：A：使用维护终端或PC机的超级终端连接PBX的串口（如：OPT11C PORT 0）；B：连接属性为：9600BPS，数据为8位，停止位1位，奇偶校验为：N，流控制为XON/XOFF；C：终端连线与PBX PORT0 之间要用25针的转换头。
2、PBX的LOG IN 与LOG OUT：STEP 输入系统响应（进入）1、输入回车键 OVL111 BKGD或OVL111 IDLE2、输入 logi PASS？3、输入密码：0000，然后，回车 >4、输入 ld XX（XX是覆盖程序号） REQ：或. 程序标志符表明程序已装载完毕5、在覆盖程序中输入所需的命令（退出）6、当任务完成后注销覆盖程序，输入：**** >7、输入 logo OVL111 BKGD或OVL111 IDLE三、基本数据管理程序（一）LD 2 PBX时间和日期：1）打印：.ttad XXX DD MM YY HH MM SS星期日月年时分秒2）设置：.stad DD MM YY HH MM SS（二）LD 10/20 分机数据的管理：1）修改：>LD 10/20REQ chg （修改）TYPE 500/2XXX （话机类型）TN L S C U （端口号码）或 C U （OPT11C端口）ECHG yes （单项修改）ITEM aaa yyy （aaa 为修改项目，yyy 为修改内容）2）拷贝：>LD 10/20REQ cpy nTYPE 500/2XXXCFTN L S C U (被拷贝数据的端口号)或 C USFMT auto （自动拷贝）3）搬迁数据：>LD 10/20REQ mov （搬迁）TYPE 500/2XXXTN L S C U或 C UTOTH L S C U或 C U4）删除话机数据：>LD 10/20REQ outTYPE 500/2XXXTN L S C U或 C U5）打印分机数据>LD 10/20REQ prtTYPE 500/2XXXTN L S C U或 C U6）退出本程序：REQ end或****（三）LD 43 数据备份>LD 43.edd（注意：输入以上命令后不再碰键盘或鼠标，直到存盘结束。

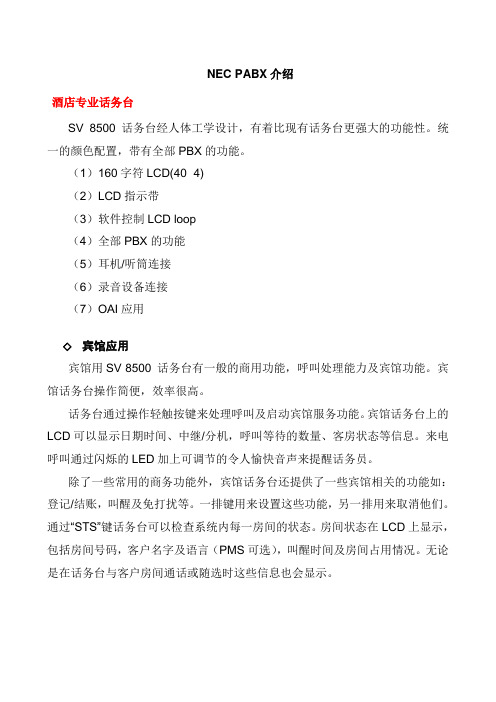

NEC PABX介绍酒店专业话务台SV 8500 话务台经人体工学设计，有着比现有话务台更强大的功能性。
统一的颜色配置，带有全部PBX的功能。
（1）160字符LCD(40×4)（2）LCD指示带（3）软件控制LCD loop（4）全部PBX的功能（5）耳机/听筒连接（6）录音设备连接（7）OAI应用◇宾馆应用宾馆用SV 8500 话务台有一般的商用功能，呼叫处理能力及宾馆功能。
宾馆话务台操作简便，效率很高。
话务台通过操作轻触按键来处理呼叫及启动宾馆服务功能。
宾馆话务台上的LCD可以显示日期时间、中继/分机，呼叫等待的数量、客房状态等信息。
来电呼叫通过闪烁的LED加上可调节的令人愉快音声来提醒话务员。
除了一些常用的商务功能外，宾馆话务台还提供了一些宾馆相关的功能如：登记/结账，叫醒及免打扰等。
一排键用来设置这些功能，另一排用来取消他们。
通过“STS”键话务台可以检查系统内每一房间的状态。
房间状态在LCD上显示，包括房间号码，客户名字及语言（PMS可选），叫醒时间及房间占用情况。
无论是在话务台与客户房间通话或随选时这些信息也会显示。
宾馆话务台宾馆功能（1）自动叫醒（2）取消自动叫醒（3）免打扰（4）取消免打扰（5）消息等待（6）取消消息等待（7）房间cut-off（8）取消房间cut-off（9）给分机设置老板秘书功能（10）取消分机设置老板秘书功能（11）房间状态显示（12）建立多方通话（13）取消建立多方通话（14）取消建立多方通话（基于客户与客户）（15）审计报告（16）改变中央办公室应答模式（17）在客人分机电话中改变房间状态（18）从室内电话接受来电（19）越过免打扰（20）一键式呼叫内部分机（21）设置登记（22）设置结账（23）呼叫停泊（24）直接传呼酒店多媒体PC话务台根据贵酒店关于酒店电话交换机的要求，选用了NEC公司研制的酒店型多媒体PC话务台IAC。
PC话务台可运行在Win2000或XP操作系统平台上，并提供中文操作界面。
