下载文档原格式

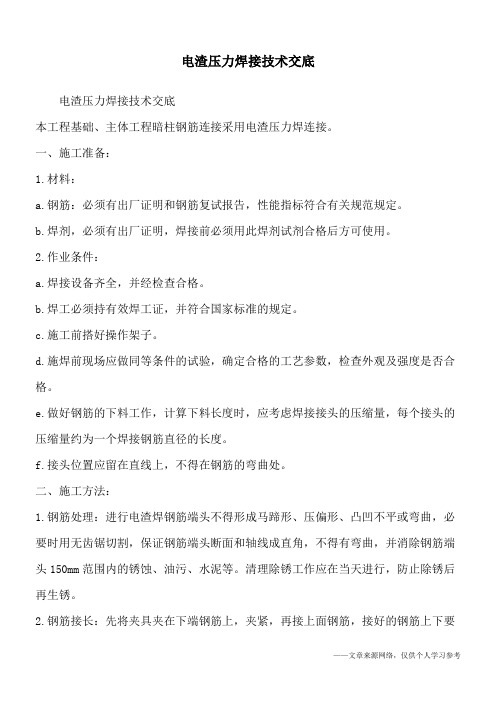

电渣压力焊接技术交底电渣压力焊接技术交底本工程基础、主体工程暗柱钢筋连接采用电渣压力焊连接。
一、施工准备：1.材料：a.钢筋：必须有出厂证明和钢筋复试报告，性能指标符合有关规范规定。
b.焊剂，必须有出厂证明，焊接前必须用此焊剂试剂合格后方可使用。
2.作业条件：a.焊接设备齐全，并经检查合格。
b.焊工必须持有效焊工证，并符合国家标准的规定。
c.施工前搭好操作架子。
d.施焊前现场应做同等条件的试验，确定合格的工艺参数，检查外观及强度是否合格。
e.做好钢筋的下料工作，计算下料长度时，应考虑焊接接头的压缩量，每个接头的压缩量约为一个焊接钢筋直径的长度。
f.接头位置应留在直线上，不得在钢筋的弯曲处。
二、施工方法：1.钢筋处理：进行电渣焊钢筋端头不得形成马蹄形、压偏形、凸凹不平或弯曲，必要时用无齿锯切割，保证钢筋端头断面和轴线成直角，不得有弯曲，并消除钢筋端头150mm范围内的锈蚀、油污、水泥等。
清理除锈工作应在当天进行，防止除锈后再生锈。
2.钢筋接长：先将夹具夹在下端钢筋上，夹紧，再接上面钢筋，接好的钢筋上下要同心。
接好的钢筋有破口时，应高对高、低对低。
钢筋一经夹紧，不得晃动。
3.焊接：焊接前进行检查，钢筋是否同心，不能直接弧的应加铁丝圈引弧，填焊剂，引弧焊接。
引燃电弧后，应先进行电弧过程，然后加快上钢筋下送速度，使钢筋端面与液态渣接触，转变为电渣过程，最后在断电的同时，迅速下压上筋，挤出熔化金属和溶渣。
4.接头完毕，应停歇后，方可回收焊剂和卸下焊接夹具，并敲去渣壳，四周焊包应均匀，凸出钢筋表面的高度应大于或等于4mm。
5.焊接接头完成后，应对每个接头进行外观检查，不合格割掉重来，并有检查记录，分规格、品种取样，相同接头300个为一批，不足300个应作为一批。
三、质量要求：1.焊接接头必须符合施工有关规定要求。
抽样件全部合格。
2.焊工持证上岗，并持有效证件。
3.电渣焊外观：a.电渣焊焊包凸出钢筋24mm。
电渣压力焊的技术交底嘿，朋友们！今天咱们来好好唠唠电渣压力焊这门技术。
先来说说啥是电渣压力焊。
简单来讲，它就是一种在建筑施工中常用的钢筋连接方法。
通过电流把钢筋融化，然后施加压力，让两根钢筋紧紧连接在一起。
这就好比把两根小木棍用胶水粘起来，不过咱这“胶水”可是高温和压力！我还记得有一次在工地上，有个年轻的小伙子，刚接触电渣压力焊，那叫一个手忙脚乱。
他一会儿忘了调节电流，一会儿又没把钢筋对齐，结果焊出来的接头那叫一个惨不忍睹。
这可给我们提了个醒，电渣压力焊这活儿，真得认真对待！那要做好电渣压力焊，得注意些啥呢？首先，钢筋端部得处理干净，不能有油污、锈渍啥的。
这就像咱们做饭前得把菜洗干净一样，不然做出来的“菜”可不美味。
焊接夹具也很重要，得保证上下钢筋同心，不然接出来的钢筋就像歪脖子树，可不行！还有啊，焊接过程中的参数控制也得精准，比如焊接电流、焊接电压和焊接时间。
电流大了，钢筋容易烧化；电流小了，又焊不牢固。
这就好比炒菜时火候的掌握，火大了容易糊，火小了又不熟。
再说说焊剂。
焊剂得干燥，要是受潮了，那效果可就大打折扣啦。
就像咱们吃的薯片，受潮了就不脆了，不好吃。
在实际操作的时候，得先把上下钢筋安放好，然后装上焊接夹具，接通电源。
这时候，可别眨眼，要仔细观察焊接过程中的电弧情况和熔池变化。
等到电渣过程结束，要迅速顶压，让接头成型。
有一回，我们在一个大项目上，因为一个工人操作不当，电渣压力焊的接头质量不过关。
结果呢，不得不返工，不仅耽误了工期，还增加了成本。
这可让项目经理发了好大的火！所以啊，朋友们，电渣压力焊这技术看着简单，其实里面的门道可多着呢。
每一个环节都不能马虎，得认真细致，才能保证焊接质量。
总之，要想把电渣压力焊做好，就得熟悉每一个步骤，严格按照规范操作。
只有这样，咱们才能做出牢固可靠的钢筋接头，为建筑的安全打下坚实的基础。
希望大家都能把电渣压力焊这门技术掌握好，为咱们的建筑事业添砖加瓦！。
一、交底目的为确保电渣压力焊作业安全、高效进行，降低事故发生风险，特制定本安全交底。
二、交底对象所有参与电渣压力焊作业的施工人员、管理人员及监督人员。
三、交底内容1. 作业环境安全要求：（1）作业场所应保持整洁、通风良好，确保操作人员身体健康。
（2）现场应设置安全警示标志，提醒人员注意安全。
（3）作业现场应设置安全通道，确保人员疏散畅通。
2. 人员安全要求：（1）操作人员必须持有有效的焊工资格证书，熟悉电渣压力焊操作规程。
（2）操作人员应穿戴符合要求的个人防护用品，如防护眼镜、手套、工作服等。
（3）操作人员应严格遵守操作规程，不得擅自更改设备参数。
（4）操作人员应具备一定的安全意识，遇到紧急情况能迅速采取措施。
3. 设备安全要求：（1）设备应定期检查、维护，确保设备安全可靠。
（2）设备操作人员应熟悉设备性能、操作方法及注意事项。
（3）设备应配备必要的安全防护装置，如防护罩、限位装置等。
（4）设备操作过程中，严禁无关人员进入操作区域。
4. 操作步骤安全要求：（1）焊接前，检查钢筋质量，确保符合设计要求。
（2）焊接过程中，严格控制焊接参数，如电流、电压、焊接速度等。
（3）焊接过程中，注意观察焊接情况，发现异常立即停止操作。
（4）焊接完成后，检查焊接质量，确保焊接接头满足设计要求。
5. 应急处理：（1）发生火灾时，立即切断电源，使用灭火器进行灭火。
（2）发生触电事故时，立即切断电源，对触电者进行心肺复苏等急救措施。
（3）发生机械伤害事故时，立即停止操作，对受伤人员进行救治。
四、交底时间自本交底内容发布之日起，所有参与电渣压力焊作业的人员必须认真学习并严格执行。
五、交底人（签名）六、接受交底人（签名）七、注意事项1. 本交底内容为模板，具体作业过程中应根据实际情况进行调整。
2. 施工单位应定期组织安全教育培训，提高员工安全意识。
3. 作业过程中，如发现安全隐患，应立即上报并采取措施整改。
请各相关人员认真学习并严格执行本安全交底内容，确保电渣压力焊作业安全、顺利进行。
电渣压力焊安全技术交底四篇篇一：电渣压力焊安全技术交底一、准备工作：1、在钢筋正式焊接前，应进行现场条件下的焊接性能试验。
合格后，方可正式加工施焊。
2、钢筋在工地车间下料并加工成型，拖车托运至摇头扒杆吊运点，摇头扒杆吊至操作平台。
在一模混凝土浇筑完毕即可进行上一模钢筋焊接。
3、钢筋焊接施工前，应清除钢筋表面上的锈斑油污、杂物等；钢筋端部若有弯折、扭曲时，应予以矫直或切除。
4、电渣压力焊焊机容量应根据所焊钢筋直径选定。
5、焊接夹具应具有足够刚度，在最大允许荷载下应移动灵活，操作便利，电压表、时间显示器应配备齐全。
二、操作程序及方法：1、不同直径钢筋焊接时，上下两钢筋轴线应在同一直线上。
2、焊接参数包括焊接电流、焊接电压和通电时间，宜符合下表规定。
钢筋直径焊接电流(A)焊接电压(V) 焊接通电时间(S)电弧过电渣过电弧过程电渣过程(mm) 程程14 200～22035～45 18～22 12 316 200～250 14 418 250～300 15 520 300～350 17 522 350～400 18 63、焊接夹具的上下钳口应夹紧于上、下钢筋上；钢筋一经夹紧，不得晃动。
4、引弧过程：宜采用铁丝圈引弧法，也可采用直接引弧法。
a、铁丝圈引弧法是将铁丝圈放在上、下钢筋端头之间，高约10mm，电流通过铁丝圈与上、下钢筋端面的接触点形成短路引弧。
b、直接引弧法是在通电后迅速将上钢筋提起，使两端头之间的距离为2~4mm引弧。
当钢筋端头夹杂不导电物质或过于平滑造成引弧困难时，可以多次把上钢筋移下与下钢筋短接后再提起，达到引弧目的。
5、电弧过程：靠电弧的高温作用，将钢筋端头的凸出部分不断烧化；同时将接口周围的焊剂充分熔化，形成一定深度的渣池。
6、电渣过程：渣池形成一定深度后，将上钢筋缓缓插入渣池中，此时电弧熄灭，进入电渣过程。
由于电流直接通过渣池，产生大量的电阻热，使渣池温度升到近2000度，将钢筋端头迅速而均匀熔化。
钢筋焊接（电渣压力焊）1、焊接前，应检查所焊钢筋的出厂合格证及原材复试报告，经合格后方可焊接。
2、焊接前，对进场的焊剂先进行复试，并有出厂合格证，复试合格后方可焊接。
3、焊工应经过培训、考核，取得焊接合格证，并持证上岗。
4、施焊前，应将钢筋端部120mm范围内的铁锈、杂质刷净，焊药应经烘烤。
5、钢筋置于夹具钳口内，应使轴线在同一直线上并夹紧，不得晃动，以防上下钢筋错位和夹具变形。
6、采用手工电流压力焊，宜用直接引弧法，先使上下钢接触，通电后将上钢筋提升2—4mm引燃电弧，然后继续提数毫米，待电弧稳定后，随着钢筋的熔化而使上钢筋逐渐下降，此时电弧熄灭，转化为电渣过程。
焊接电流通过渣池而产生电阻热，使钢筋端部继续熔化，待熔化留量达到规定数值约30—40mm 后，控制系统报警时切断电源，用适当压力迅速顶压，使之挤出熔化金属形成坚实接头。
冷却1—3分钟后，即打开焊药盒回收焊剂，卸掉夹具，并敲掉熔渣。
7、焊接完毕应逐个检查外观，接头处钢筋轴线的偏移不得大于0.1d，同时不得大于2mm，接头处弯折不得大于4°。
8、在焊接过程中，应掌握焊接通电时间，在顶压钢筋时，要保持压力数秒钟后方可松开操纵杆，以免接头偏斜或接合不良。
9、施焊前，及时与钢筋班组沟通、联系，所在部位的钢筋位置、数量及布置情况，按图纸设计要求对应设置，认真仔细核实。
10、焊接完毕后，及时清理焊渣，清扫掉落的焊渣，清除干净。
11、焊缝表面要求光滑平整、无凹陷，焊瘤、接头处无裂纹、气孔、夹渣及咬边和明显烧伤。
12、未交事宜，按规范规定操作。
（附焊接分项允许偏差值）交底人：被交底人：2008年3月26日。
电渣压力焊安全技术交底电渣压力焊是一种高效、环保、节能的焊接方法，在制造行业中得到广泛应用。
但是，电渣压力焊操作过程中存在着一定的安全风险，必须采取相应的安全措施来防止事故的发生。
本篇文章将重点介绍电渣压力焊的安全技术交底，为操作人员提供相应的指导和提示。
1. 电源安全（1）接地保护：在使用电渣压力焊设备时，必须确保设备的电源接地良好，以保护作业人员的安全。
在使用前应检查接地线路是否正常。
（2）电源线安全：电烙铁和电源线应在焊接过程中妥善安置，避免被弯曲、拉伸和绞紧。
使用时，应注意检查电源线的外观是否完好，以避免漏电和短路事故的发生。
2. 焊接工作安全（1）工作环境安全：在操作之前必须确保工作环境清洁、整齐并有良好的通风条件，保持工作区域整洁。
在操作时要远离火源、易燃物质和爆炸危险区域，以防止火灾和爆炸事故的发生。
（2）焊接区域安全：在操作过程中，必须确保焊接区域干燥、无油污、无杂质等，以保证焊接质量和工作安全。
3. 设备保护安全（1）设备清洁：在使用电渣压力焊设备之前，必须先清洗设备的表面和内部，包括切割管道、喷嘴、钳口、销钉等，以确保设备的正常工作。
清洗时应使用特定的清洗剂，避免使用有害的物质。
（2）维护保养：在使用设备的过程中，应定期进行设备维护和保养，操作时应注意设备的运行情况。
如果发现设备出现故障或异常情况，应立即停机并进行维护。
4. 操作人员安全（1）操作技能：在使用电渣压力焊设备之前，必须接受相应的培训，掌握操作技能和安全知识。
操作人员应严格遵守操作规程，严格执行焊接规范和安全操作规定。
（2）防护用具：在操作的过程中，必须穿戴相应的防护用具，如手套、口罩、护目镜等。
使用防护用具可以降低伤害风险。
5. 废料处理安全（1）废料分类：在焊接过程中产生的废料必须分类处理，包括焊剂、涂料、残渣等。
不可将废料随意丢弃或混合分类，禁止将危险品与清洁废料混合。
（2）废料储存：废料应储存在安全区域内，禁止将废料储存在生活区或易燃物品存放区。
电渣压力焊接施工安全技术交底披露内容：一电渣压力焊接施工1、钢筋：应有出厂合格证，测试报告的性能指标符合相关标准或规范的规定，钢筋的验收和加工，应按有关的规定进行。
2、焊工应接受相关部门的培训、考核，持证上岗。
焊工上岗时，应穿戴好焊工鞋、焊工手套等劳动防护用品。
3、焊接电压和焊接时间是两个重要参数，在施工时不得随意变更参数，否则会严重影晌焊接质量。
4、在大、中雨天严禁进行焊，长期细雨天时，焊接施工现场应采取防护措施，焊接设备要遮盖好，电线要保持绝缘良好，焊药必须保持干。
5、本工程柱筋采用Φ14、Φ16、Φ18、Φ20钢筋，垂直连接采用电渣压力焊。
6、机具设备：钢筋切割机、焊接电源、控制箱、焊接夹具、焊剂、焊剂盒、防护镜、绝缘手套、钢丝刷等设备齐全、试运转完好7、操作工艺：钢筋下料时应准确，钢筋表面应清洁、平直、无损伤和局部曲折，对不合格品进行清洗、调直或切除8、该过程包括引弧、电弧、电渣和压顶过程。
a 施工前搭设操作架，上部钢筋人员站在操作架上扶牢，焊接夹具的上下钳口应夹在上下钢筋上，钢筋一经夹直不得晃动b 电弧过程应在电弧点火后进行，然后加快上部钢筋下送速度，使钢筋断面与液态渣接触，转变为电渣过程，最后切断电源，迅速下压上部钢筋，挤出融化金属和焊渣。
C 焊接完毕后，应停歇约2等待几分钟，使街道上部冷却而不变形，方可回收焊剂和卸下夹具，并敲去焊壳9、质量要求a 焊包渣壳应清楚干净，周围的焊接袋从钢筋表面突出≥4mmb 钢筋与电源的接触，应无损伤缺陷c 接头处的弯曲角度不得大于4°d 接头处的轴偏移不得大于0.1倍，且不得大于2mm.二安全元件1、施工人员进入施工现场必须戴好安全帽，扣好帽带。
带好必要的劳动防护用品，不许穿拖鞋进入工地。
不许在现场打闹嬉戏，在临边、洞口处作业人员应有必要的防护措施，防止坠落事故发生。
在脚手架上、临边洞口附近以及悬挑构件上不可堆放钢筋，防止高空坠物和悬臂式构件倒塌造成事故。
