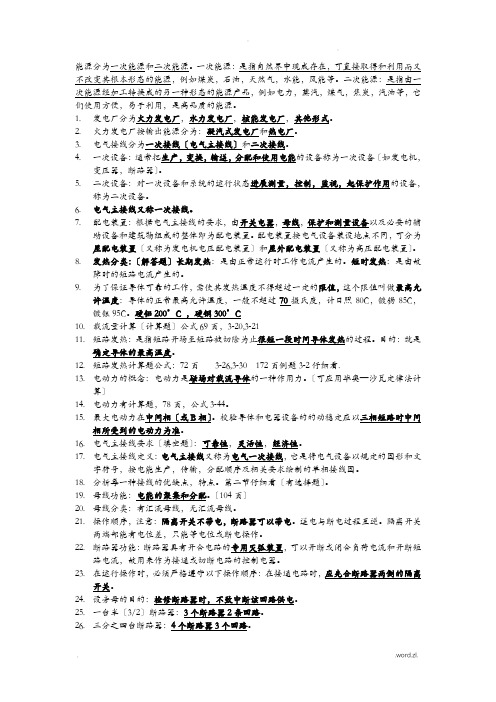

能源分为一次能源和二次能源。
一次能源：是指自然界中现成存在，可直接取得和利用而又不改变其根本形态的能源，例如煤炭，石油，天然气，水能，风能等。
二次能源：是指由一次能源经加工转换成的另一种形态的能源产品，例如电力，蒸汽，煤气，焦炭，汽油等，它们使用方便，易于利用，是高品质的能源。
1.发电厂分为火力发电厂，水力发电厂，核能发电厂，其他形式。
2.火力发电厂按输出能源分为：凝汽式发电厂和热电厂。
3.电气接线分为一次接线〔电气主接线〕和二次接线。
4.一次设备：通常把生产，变换，输送，分配和使用电能的设备称为一次设备〔如发电机，变压器，断路器〕。
5.二次设备：对一次设备和系统的运行状态进展测量，控制，监视，起保护作用的设备，称为二次设备。
6.电气主接线又称一次接线。
7.配电装置：根据电气主接线的要求，由开关电器，母线，保护和测量设备以及必要的辅助设备和建筑物组成的整体即为配电装置。
配电装置按电气设备装设地点不同，可分为屋配电装置〔又称为发电机电压配电装置〕和屋外配电装置〔又称为高压配电装置〕。
8.发热分类：〔解答题〕长期发热：是由正常运行时工作电流产生的。
短时发热：是由故障时的短路电流产生的。
9.为了保证导体可靠的工作，需使其发热温度不得超过一定的限值，这个限值叫做最高允许温度：导体的正常最高允许温度，一般不超过70摄氏度，计日照80C，镀锡85C，镀银95C。
硬铝200°C ，硬钢300°C10.载流量计算〔计算题〕公式69页，3-20,3-2111.短路发热：是指短路开场至短路被切除为止很短一段时间导体发热的过程。
目的：就是确定导体的最高温度。
12.短路发热计算题公式：72页3-26,3-30 172页例题3-2仔细看.13.电动力的概念：电动力是磁场对载流导体的一种作用力。
〔可应用毕奥—沙瓦定律法计算〕14.电动力有计算题，78页，公式3-44。
15.最大电动力在中间相〔或B相〕。
《发电厂电气部分》复习第一章能源和发电 1、火、水、核等发电厂的分类火电厂的分类：（1）按燃料分：燃煤发电厂，燃油发电厂，燃气发电厂，余热发电厂，利用垃圾和工业废料作为燃料的发电厂。
（2）按蒸汽压力和温度分：中低压发电厂，高压发电厂，超高压发电厂，亚临界压力发电厂，超临界压力发电厂。
（3）按原动机分：凝汽式汽轮发电厂，燃气轮机发电厂，内燃机发电厂，蒸汽--燃气轮轮机发电厂。
（4）按输出能源分：凝汽式发电厂，热电厂（5）按发电厂总装机容量的多少分：小容量发电厂，中容量发电厂，大中容量发电厂，大容量发电厂。
水力发电厂的分类：（1）按集中落差的方式分类：堤坝式水电厂（坝后式，河床式），引水式水电厂，混合式水电厂。
（2）按径流调节的程度分类：无调节水电厂，有调节水电厂（根据水库对径流的调节程度：日调节水电厂，年调节水电厂，多年调节水电厂）。
核电厂的分类：压水堆核电厂，沸水堆核电厂。
2、抽水蓄能电厂的作用调峰，填谷，备用，调频，调相。
3、发展联合电力的效益（1）各系统间电负荷的错峰效益。
（2）提高供电可靠性、减少系统备用容量。
（3）有利于安装单机容量较大的机组。
（4）进行电力系统的经济调度。
（5）调峰能力互相支援。
4、火电厂的电能生产过程及其能量转换过程 P14火电厂的电能生产过程概括的说是把煤中含有的化学能转变为电能的过程。
整个过程可以分为三个系统：1、燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；2、锅炉中产生的蒸汽进入汽轮机，冲动汽轮机转子旋转，将热能转变为机械能，称为汽水系统；3、由汽轮机转子旋转的机械能带动发电机旋转，把机械能变为电能，称为电气系统。
能量的转换过程是：燃料的化学能－热能－机械能－电能。
5、水力发电厂的基本生产过程答：基本生产过程是：从河流较高处或水库内引水，利用水的压力或流速冲动水轮机旋转，将水能转变成机械能，然后由水轮机带动发电机旋转，将机械能转换成电能。
2020年火力发电厂电气专业考试电动机知识考试题库及答案（完整版）一、填空题1、直流电动机磁励方式可分为(他励) 、(并励) 、(复励) 和 (串励) 。
2、一台三相四极异步电动机，如果电源的频率 f1＝50Hz ，则定子旋转磁场每秒在空间转过( 25)转。
3、三相异步电动机的额定功率是满载时转子轴上输出的(机械功率)，额定电流是满载时定子绕组的(线电流)，其转子的转速(小于)旋转磁场的速度。
4、测量电机的对地绝缘电阻和相间绝缘电阻，常使用(兆欧表)，而不宜使用万用表。
5、交流电机定子绕组的短路主要是(匝间)短路和(相间)短路。
6、交流接触器常采用的灭弧方法是(电动力)灭弧、(栅片)灭弧；直流接触器常采用的灭弧方法是(直吹)灭弧。
7、交流接触器桥式双断口触点的灭弧作用，是将电弧分成(两)段以提高电弧的(起弧电压)；同时利用两段电弧相互间的电动力将电弧向外侧(拉长)，以增大电弧与冷空气的(接触面)，迅速散热而灭弧。
8、引起接触器线圈发热的原因有(电源电压)、（铁心吸力不足），（线圈匝间短路），（电器动作超过额定）。
9、异步电动机的转速，总要（低于）定子旋转磁场的转速。
10、异步电动机启动时电流数值很大，而启动力矩小，其原因是启动时功率因数（低），电流中的（有功）成分小引起的.11、绕线式电动机的调速原理，就是在转子回路串一个（可调）电阻，增加电阻时，其电动机的转速就（降低）。
12、直接启动的大型感应电动机，改善启动特性的方法有：采用（双鼠笼）或（深槽）式。
13、绕线式电动机在发电厂某些地方还经常用到它，它的优点是：（调速）和（启动）特性好。
14、电动机的自启动是当外加（电压）消失或过低时，致使电动机转速（下降），当它恢复后，转速又恢复正常。
15、异步电动机的内部通风系统一般可分为三类：（轴向）通风系统；（径向）通风系统；（混合）通风系统。
16、电动机在运行中产生的损耗会引起各部分（发热），其结果使电动机各部件的（温度）升高。
火电厂新员工培训教材电气分册电气是火电厂运行过程中至关重要的一环，它涉及到电力系统的安全稳定运行，对新员工来说，掌握电气知识是非常重要的。
本教材的电气分册将为大家介绍火电厂电气系统的组成、运行原理、常见故障及其排除方法等内容，希望能够帮助新员工更加全面地了解和掌握电气知识。
一、电气系统的组成火电厂的电气系统由发电机、变压器、开关设备、电缆、电缆槽道、电气保护装置、自动化控制系统等组成。
其中，发电机是电气系统的核心设备，负责将机械能转化为电能；变压器用于提高或降低电压；开关设备用于控制电流的通断；电缆和电缆槽道用于输送电能；电气保护装置用于监测电气系统的运行状态并保护设备的安全；自动化控制系统用于对电气系统进行智能化管理。
二、电气系统的运行原理电气系统的运行原理主要包括电气设备的运行特点、电气网络的运行规律和电气保护的原理等。
电气设备在运行过程中会产生电流、电压、功率等物理量，员工需要了解这些物理量之间的关系和作用。
电气网络的运行规律涉及到电气网络的拓扑结构、电气网络的稳态和暂态运行特性等，员工需要了解电气系统的运行特点以及电气设备之间的相互作用。
电气保护的原理主要包括电气故障的识别和隔离、故障后的自动恢复和电气设备保护的方法等，员工需要学习电气保护装置的工作原理和应用场景。
三、常见故障及其排除方法在电气系统运行过程中，常常会出现各种故障，如电气设备的短路、开路、电气保护装置的误动作等。
员工需要学习如何判断故障类型和定位故障原因，以及采取相应的排除方法。
对于电气设备的短路故障，可以通过隔离故障区域、更换故障零部件等方法进行排除；对于开路故障，可以通过检查耐压性能、接触紧固情况等方式进行排除；对于电气保护装置的误动作，可以通过调整保护参数、检查保护装置的接线等方式进行排除。
总之，电气是火电厂运行中不可或缺的一部分，新员工在了解电气系统的组成、运行原理以及故障排除方法等方面有着重要的学习任务。
通过学习本教材中的内容，相信新员工可以更好地适应和胜任火电厂的工作。
火电厂电气培训计划方案一、培训目标本电气培训计划旨在提升火电厂电气维修人员的技术水平和业务素质，使其具备解决电气故障和维护设备的能力，提高工作效率和质量，确保电气设备的安全运行。
二、培训内容1. 基础知识学习- 电气安全知识：包括电气事故防范、电气设备的安装和维护要求等。
- 电力系统概论：介绍火电厂电力系统的组成结构、工作原理以及常见故障处理方法。
- 电气测量及仪器仪表：掌握电气测量常用仪器仪表的使用方法并熟悉读取测量数据。
2. 电气设备维护与保养- 发电机组维护：掌握发电机组的基本结构、工作原理及常见故障处理方法。
- 变压器维护：学习变压器的运行原理、日常维护和保养方法，并了解变压器故障诊断与处理技巧。
- 低压电器的维护与保养：学习低压开关设备、电动机和电力电子器件的维护方法。
3. 电路设计与故障排除- 电气图纸与PLC编程：学习电气图纸的读取与制作，同时掌握PLC编程的基础知识。
- 电气故障诊断与排除：培养火电厂电气维修人员快速、准确地诊断电气故障并进行有效排除的能力。
4. 安全培训与实践操作- 安全操作培训：加强电气维修人员的安全意识和操作规范。
- 火电厂实际操作：通过参观考察火电厂设施、进行操作实践，培养电气维修人员实际工作能力。
三、培训方式1. 理论学习理论学习可以采用远程教育、在线视频教学等方式进行，学员可根据自身时间安排自主学习。
2. 实践操作实践操作安排在火电厂内进行，采用模拟实验和实际设备操作相结合的方式，让学员能够真实地接触到各类设备，并掌握操作技巧。
3. 考核评估培训期末进行考核评估，包括理论知识考试和实际操作考核。
四、培训时长根据培训内容的复杂程度和培训人员的基础知识水平，建议该培训计划的时长为4个月，每周两天，每次培训时间为8小时，共计64个学时。
五、培训师资培训师资应包括电气专业的教师、经验丰富的火电厂电气工程师，他们将为学员提供全面、实用的培训。
六、培训成果评估与证书颁发通过对学员的培训成果进行考核评估后，合格者将获得电气培训结业证书，以表彰学员在培训期间取得的学术和实践成果。
第一章 电气运行基本知识第一节 电气设备简介一、火力发电厂生产过程及电气系统简介火力发电厂的生产过程概括起来是：先将燃料加工成适于现代锅炉燃用的形式（如把煤磨成很细的煤粉），在借助热风送入锅炉内充分燃烧，使储存于燃料中的化学能转变为热能；锅炉内的水吸热后在一定压力下变为饱和蒸汽，饱和蒸汽在过热器内继续加热成过热蒸汽，沿蒸汽管道进入汽轮机，在汽轮机内膨胀做功，驱动汽轮发电机组转子旋转，将蒸汽的能量转换成汽轮发电机转子旋转的机械能；发动机转子旋转时，在发电机转子内由励磁电流形成的磁场也随之旋转，使定子线圈所交链的磁通发生周期性的变化，在定子线圈中产生感应电势，发出电能，通过电力网将电能输送到工矿企业等用户；完成了机械能向电能的转换。
单位时间内发电机发出的电能称为电功率。
电功率又分为视在功率、有功功率和无功功率。
视在功率S 为发电机输出的线电压U （kV ）和线电流I （kA ）有效值乘积的3倍，以kVA 为单位，则有：UI S 3=（kVA ）；有功功率ϕcos S P =（kW ），ϕcos 为功率因数；无功功率ϕsin S Q =（kVar ）。
视在功率、有功功率和无功功率的关系为222Q P S +=。
发电机发出电能后，为减少线路损耗，要通过主变压器将电压升高到一定值（如：330、750kV 等），然后通过输电线路输送，在到达用户之前，再通过变压器将电压降低到需要的值（如：10、6kV 和380V 等）。
发电厂在生产过程中需要大量的机械设备进行燃料、水、油、空气、灰等的处理和传输，也需要用电。
这部分电能称为厂用电，根据设备使用的电压等级不同分为高压（6、10kV ）和低压（380V ）。
我公司机组接线为单元接线，厂用电源从发电机出口引接，通过一台厂用高压变压器将电压降至6kV 。
厂用高压变压器为分裂变，低压侧有两个线圈，分别接两段母线，母线上接高压辅机和低压厂用变压器。
根据不同的作用，每台机组配置不同的专业低压厂用变压器（汽机变、锅炉变、除尘变、脱硫变、化学变、输煤变、翻车机变、公用变等）接各动力中心母线（PC 段）。
火电厂电气主接线火电厂电气主接线是指火电厂电力系统中负责将发电机输出的电能传输至变电所和电网的主要接线系统。
它承载着电厂运行和电能传输的重要任务，直接关系到电厂的安全稳定运行和电网的正常供电。
下面将对火电厂电气主接线的组成和工作原理进行详细介绍。
首先是发电机引出线路，它是连接发电机与其他电气设备的重要通道。
发电机引出线路通常由高电压电缆或者导线组成，其目的是将发电机的输出电能传输到母线系统。
发电机引出线路需要具备良好的绝缘和耐高温能力，以确保电能稳定传输。
接下来是母线系统，它是电气主接线的核心组成部分。
母线是一种充电负荷能力强、电阻小的大截面导体，用于分配和传输电能。
母线系统通常分为主母线和联络母线两部分。
主母线用于将发电机引出线路传输的电能分配到变压器或者断路器，而联络母线则用于连接不同断路器之间，实现电源的互联互通。
变压器是火电厂电气主接线中重要的组成部分。
它用于调整电压水平，将发电机输出的高压电能变成适合输送和分配的电压。
通常，火电厂的发电机输出电压比较高，需要经过变压器将其变成更低的电压，然后再传输到电网或者变电所，以供用户使用。
断路器是接线系统中的安全保护装置。
它能够在电力系统发生故障时迅速切断电路，起到保护设备和人身安全的作用。
火电厂的电气主接线中通常采用空气断路器或者真空断路器来切断电路。
断路器的选型和配置需要根据火电厂的具体情况来确定，以确保电气系统的安全可靠运行。
此外，火电厂电气主接线还需要配备适当的保护装置。
保护装置是为了保护电气设备和人员安全而设置的，主要包括过电流保护、过压保护、短路保护、接地保护等。
这些保护装置能够监测电气系统的运行状态，当出现异常情况时自动切断电路，以防止设备损坏和事故发生。
总之，火电厂电气主接线是火电厂电力系统中至关重要的一部分。
它负责将发电机输出的电能传输至变电所和电网，承载着电厂运行和电能传输的重要任务。
了解和掌握电气主接线的组成和工作原理，对于保障电厂的安全稳定运行和电网的正常供电具有重要意义。
