视频线缆问题探讨及采购建议

[安防监控系统]安防监控系统布线设计与施工要点安防监控系统原理-工艺-技术篇:安防监控系统的布线设计与施工要点整理讲解。

以下内容由买购网整理，提供给您参考。

安防监控系统布线设计与施工要点一、线缆选型电视监控系统布线设计涉及到视频监控线路、广播对讲线路、报警线路、声音监听线路、网络线路。

它们的功能作用不同，选择线缆的型号也不相同。

1. 摄像机视频信号传输线缆常用的视频传输线缆为75Ω系列的细同轴电缆，但是不同线径的同轴电缆对视频信号的衰减程度也是不一样的，线缆越粗、衰减越小。

同轴电缆系列的特性参数如表1所示。

要求依据表1选择线缆。

电缆的线径越粗则衰减越小，越适合长距离的传播。

选择线缆如下：当摄像机到子监控中心距离≤300米时，可选用SYV-75-3；当摄像机到子监控中心距离≤500米时，可选用SYV-75-5；当摄像机到子监控中心距离≤800米时，可选用SYV-75-7或SYV-75-9；当摄像机到子监控中心距离≤1000米时，可选用SYV-75-12；2. 摄像机电源线电视监控系统中的电源线采用单独布线，在监控室设置总开关，通过UPS电源，以对整个监控系统直接控制，一般情况下，电源线按交流220V布线，在摄像机端再经适配器转换成直流12V。

但是，有的摄像机是用5V或12V、24V的直流电，供电方式就不一样了。

3. 使用带电动云台、电动镜头的摄像机装置线缆带电动云台、电动镜头的摄像机装置，除了上述视频信号线、电缆线外，还要考虑现场解码器与控制中心之间的传输线缆，一般采用2芯屏蔽通信电缆（RVVP）或3类双绞线，UTP线芯截面积为0.3m㎡~0.5m㎡.4. 报警及声音监听线缆监仓、楼道处的报警、监仓线缆一般选用4芯屏蔽通信电缆（RVVP）或3类双绞线UTP，每芯截面积为0.5m㎡。

5. 广播与对讲线缆监仓、楼道、厂区等处设定广播时，线缆的基本原则是：距离越长、线缆越粗。

RS-48 5通信规定的基本通信距离是1200米，实际中工程中选用RVV-2/1.5的护套线，可将通信距离延长到2000米，广播、对讲情况可视距离的长短选择不同的线缆、双绞线。

电缆线材采购电缆线材在现代社会中扮演着重要的角色，广泛应用于电力、通信、建筑等领域。

对于企业来说，选购高质量的电缆线材至关重要，因为它直接决定了企业的生产效率和产品质量。

本文将讨论电缆线材采购的重要性以及如何进行合理的选购。

一、电缆线材采购的重要性电缆线材是企业生产活动中不可或缺的物资之一。

合理选购电缆线材不仅可以提高生产效率，降低能源消耗，还能保障生产过程的稳定性和安全性。

一旦选错了电缆线材，可能会导致电力供应不稳定、线材老化、绝缘破损等问题，甚至给企业造成重大经济损失。

因此，电缆线材采购是企业中至关重要的一环。

二、选购电缆线材的关键因素1. 品质可靠：在选购电缆线材时，品质可靠是首要的要求。

优质的电缆线材应具备良好的导电性能、耐磨性、耐高温性、阻燃性等特点。

此外，应关注电缆线材的生产厂家信誉度和资质认证情况，选择具备良好声誉、经过认证的厂家和产品。

2. 规格匹配：根据实际需求，选择合适规格的电缆线材。

不同领域和不同工程对电缆线材的规格有着具体的要求，必须确保所选购的电缆线材规格与工程需求相匹配。

3. 成本效益：电缆线材采购虽然重要，但并不意味着选择最昂贵的产品就一定是最好的选择。

企业应该综合考虑性价比和质量，选择性价比较高的电缆线材，合理控制采购成本。

4. 服务保障：良好的售后服务和技术支持是选购电缆线材时需要考虑的因素之一。

可靠的供应商应提供完善的售后服务，并在需要时给予技术指导和支持，以确保电缆线材的正常使用和维护。

三、电缆线材采购流程1. 需求确定：明确企业对电缆线材的需求规格、数量、质量要求等。

2. 供应商选择：通过市场调研和供应商评估，筛选出具备资质和信誉度的供应商。

3. 询价和比较：向选定的供应商发送询价函，要求详细报价和技术参数。

在收到所有报价后，进行综合比较分析。

4. 供应商谈判：根据报价和其他因素，与供应商进行谈判以达成一个合理的价格和合同条款。

5. 样品测试：如有必要，可要求供应商提供样品进行实际测试，以确保所选购的电缆线材符合要求。

关于电线电缆行业存在的问题及建议《质量强国建设纲要》，《纲要》中明确指出“加强建材质量监管，加大对外墙保温材料、水泥、电线电缆等重点建材产品质量监督抽查力度，实施缺陷建材响应处理和质量追溯”。

电线电缆作为重点建材产品之一，广泛应用于各类基础建设，关系着人民群众的生命和财产安全，也关系着建筑、交通、工业等行业的生产和运行安全，是推动国家质量强国建设的重要基础保障之一。

近期，XX局组织对辖区内五金店经营的电线电缆进行了抽检，其中抽检的7组非标线缆的不合格率达100%，并且这种劣质线缆市场占有量大，有诸多潜在风险，亟需各级市场监管部门重视，必须严格按照《纲要》的要求，加大对电线电缆相关产品、经营者的整治力度。

一、存在的问题（一）非标线缆质量问题严重。

目前，市场上的线缆品牌众多，市场主体一般把这些线缆分为国标和非标，国标是正规的企业生产，符合国家生产标准和认证标准，而非标则是由小作坊生产，未经检测和认证就贴上合格标签流入市场。

通过此次抽检发现，非标线缆基本等于劣质线缆，其不合格项目主要包括导体电阻、绝缘平均厚度、绝缘老化前断裂伸长率、护套老化前断裂伸长率，线缆的耐热、导电、绝缘和使用周期一旦达不到合格标准，影响的是安全，诸如造成短路引发火灾、人员触电伤亡、烧坏电器，更严重的可能对企业生产、交通运输等造成重大安全事故，造成较大人员伤亡和财产损失。

（二）非标线缆价格优势明显。

以XX区马鞍街道辖区为列，在XX局组织的专项检查中，发现市场上经营的线缆仅有10%为国标线缆，90%为非标线缆。

市场主体将非标线缆摆在店内显眼位置进行销售，只有少量的国标线缆作为样品摆放在店内。

根本原因是相同型号的线缆，非标的价格比国标的价格低3、4倍，且两种线缆外观、横截面的直观差异不大，许多购买者无法区分线缆质量差异，认为经济实惠比质量安全更重要，所以导致非标线缆更受市场主体和购买者青睐。

（三）非标线缆制约创新发展。

非标线缆表面上是质量差影响使用安全的问题，实际破坏的是市场的公平竞争、产品的创新发展，市场主体主要经营低价劣质的线缆，影响了正规生产企业的效益，大大降低了企业研发新型线缆的积极性。

双绞线视频传输的线缆要求与选择双绞线传输视频，是近年广为应用的视频传输方案。

当中有很多工程商碰到一些问题，很多情况下是由于供应厂商没有实事求是的告知用户一些必须注意的事项，造成用户的线缆选择不当，所引起的。

由于原材料价格上涨，目前市场上的线缆价格非常混乱，标称超五类的网线价格从200多到7、800都有。

由于使用的线材对视频传输质量影响很大，工程单位有必要对这些线缆的情况有所了解，选择适当的材料进行施工，下面按电脑城的行家拿货价格对其分类说明：一、综合来说，用于视频传输的双绞线必须是：非屏蔽、纯铜线芯、五类或以上标准的线缆。

二、拿货价格300元/箱以下的网线：不管他标称是五类还是六七八类，贴的是安普还是离谱的牌子，基本上都可以认定是劣质线缆，实现这样的价格的做法是：将长度305米/箱缩水到200多米/箱左右、将线径由0.5mm 减到0.4mm 左右、其中2对双绞线用的不是纯铜线芯（就是铜包铁线，由于做网络时用的是2对双绞线，所以感觉不大）、塑料皮层使用的是废旧料不耐用。

这类网线看上去好像便宜，但长度不足、其中2对不能用作传视频、传输距离短，实际使用成本更高，强烈建议不要用在视频传输上。

三、价格在300-400元/箱的网线：一般不会给你镀铜的线芯了，长度也会有250米/箱左右，线径还是偏小，整体指标应该达不到五类线的要求的。

必要的话，这类线请小心选择，最好做了测试再购买布线。

配合不同的设备，传输距离预期为；双无源150米，单有源400米，双有源600米。

四、价格在450元/箱左右的网线：大致可以达到五类线的标准，纯铜线径0.5mm, 300米/箱左右，一般可以放心使用，传输距离基本可以达到我们的标称值，预期为：双无源200米，单有源600米，双有源1000米。

五、价格在550元/箱左右的网线，基本达到超五类标准，推荐选用，这类线缆的一致性、电气参数比较有保障，基本符合平衡传输对线缆的要求，自身的物理误差所致的传输干扰更小，特别是用于600米以上的长距离传输视频时，必须使用超五类线，才能确保传输效果。

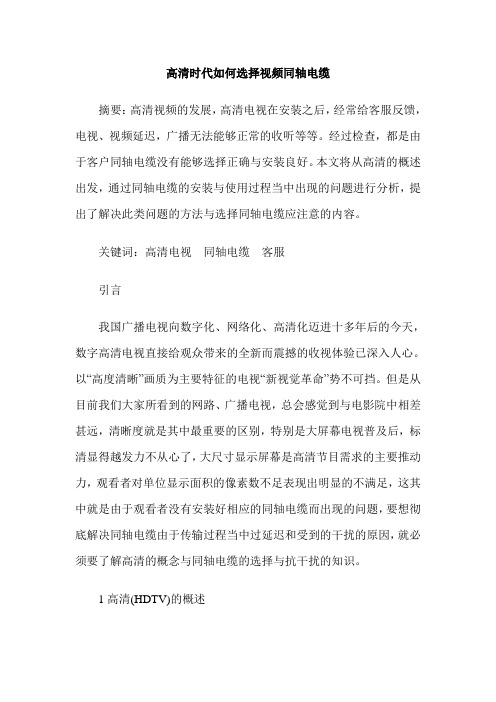

高清时代如何选择视频同轴电缆摘要：高清视频的发展，高清电视在安装之后，经常给客服反馈，电视、视频延迟，广播无法能够正常的收听等等。

经过检查，都是由于客户同轴电缆没有能够选择正确与安装良好。

本文将从高清的概述出发，通过同轴电缆的安装与使用过程当中出现的问题进行分析，提出了解决此类问题的方法与选择同轴电缆应注意的内容。

关键词：高清电视同轴电缆客服引言我国广播电视向数字化、网络化、高清化迈进十多年后的今天，数字高清电视直接给观众带来的全新而震撼的收视体验已深入人心。

以“高度清晰”画质为主要特征的电视“新视觉革命”势不可挡。

但是从目前我们大家所看到的网路、广播电视，总会感觉到与电影院中相差甚远，清晰度就是其中最重要的区别，特别是大屏幕电视普及后，标清显得越发力不从心了，大尺寸显示屏幕是高清节目需求的主要推动力，观看者对单位显示面积的像素数不足表现出明显的不满足，这其中就是由于观看者没有安装好相应的同轴电缆而出现的问题，要想彻底解决同轴电缆由于传输过程当中过延迟和受到的干扰的原因，就必须要了解高清的概念与同轴电缆的选择与抗干扰的知识。

1高清(HDTV)的概述我们首先要了解数字电视(DTV)。

数字电视，是指从演播室到发射、传输、接收过程中的所有环节都是使用数字电视信号，或对该系统所有的信号传播都通过由二进制数字所构成的数字流来完成。

数字信号的传播速率为19. 39mbit/s，如此大的数据流传输速度保证了数字电视的清晰度，克服了模拟电视的先天不足。

同时，由于数字电视可以允许几种制式信号的同时存在，因此每个数字频道下又可分为若干个子频道，能够满足以后频道不断增多的需求。

数字电视在这里是广义的概念，数字电视系统可按节目制作，一次分配、二次分配、发送和接收分类，也可以按卫星传输系统，地面传输系统和有线电视传输系统分类，或按消费类、专业类和演播室数字设备分类，或按低清晰度、常规清晰度和高清晰度业务分类。

因此市场上会出现多种多样的数字电视系统和设备。

双绞线视频传输器容易出现的问题及解决方式不使用屏蔽双绞线，不可以穿铁管。

问：双绞线传输器使用何种线缆？答：请选用五类或五类以上的非屏蔽双绞线UTP （线径0.51MM，要求纯铜，每百米内阻10 欧以下，目前市面上铜包铁的垃圾线太多）三、四类非屏蔽双绞线和平行不绞合在一起（例如平行电话线）的线缆及两根各自屏蔽的线缆，不可使用。

问：在综合布线时可否把双绞线和其它线缆放捆在一起？答：在施工布线时可与一般电话线，计算机网络线，同轴电缆线，光纤一起传输，请勿与电源线一起避免增加干扰的几率。

问：可否利用现有计算机网络线来传送视频、音频、数据信号？答：只要使用没有使用到的一对绞线就可以用来传送视频、音频、数据；一般计算机都利用网络线中的两对绞线来传输以太网等信号，另外两对线就可以传送视频、音频或数据。

但传送的信号不可以经过HUB 、交换机等网络设备. 问：双绞线接头处是否可以直接拧在一起？答：最好不要直接拧在一起，如果连接不好，接触电阻过大，影响传输效果，甚至无法传输。

连结处要用烙铁焊在一起或用RJ45 对接头，防止短路。

问：如何试验双绞线传输设备？答：一箱线一般为300 米左右，可以分别连成300 米、600 米、900 米、1200 米，一根共有4 对线，最长1200 米。

问：一根双绞线可以传哪种组合的信号？答：一根线一般有四对双绞线，可以传输4 路视频，总之1 对线可以传输一路信号，4 对线可以传输4 路信号，一般建议客户使用3 路，1 路备用。

问：双绞线可以传电源吗？答：可以。

要保证传过来的电源符合设备的要求。

如设备工作电源是10-12VDC，电流是60MA ，双绞线内阻为10Ω/100 米（实际使用要测量），若传送的电源是DC 12V，要保证设备的使用正常，传送电源在150 米以内。

问：设备是走网络的吗？答：不是，我们的产品只是利用双绞线来代替同轴电缆作为传输介质，但传输距离远远超过同轴电缆，它与普通计算机之间的网络传输不一样，它不可以穿过集线器和交换机。

视频监控线缆常见问题剖解
根据木桶法则，最终的问：压接尾管有无方向性?
答：对于BCP-C3B或同类BNC的无阶跃型(直行)尾管，安装时尾管的方向是无关紧要的。

对于BCP-C5FA或其他尾管的一端有一个斜面(曹线)，尾管安装时同样是无方向性的。

但是，对于阶越型尾管，如BCP-C1等的尾管，是有方向性的。

应按下问：对于有铝箔屏蔽的同轴电缆，应如何处理铝箔?
答：如果铝箔并非粘的很牢，应将露出的铝箔全部剥除。

若铝箔附着在
绝缘体上并站的很牢，请确认将绝缘体切断端的导体、铝箔的碎屑清理干净即可，因为这些碎屑可能引起短路。

问：什么是电缆接驳强度?
答：电缆接驳强度是指当电缆受到拉伸应力将其由连接器中拔出时，电
缆所承受的最大负载。

对于佳耐美产品而言，电缆接驳强度指电缆外导体的接
驳强度，不包括中央触针和内导体的接驳强度。

问：为什么其他一些公司的连接器有尖端的中央触针?这些BNC连接器是否匹配佳耐美的BNC插座?
答：具有尖型中央针的BNC符合50Ω的JIS标准。

佳耐美BNC 的中央触针则符合军标(MIL标准)，因此不是尖型的。

两种不同的方式，对接触品质并没有直接的影响。

佳耐美BNC连接器的实际接触面与标准是一致的，因此没有兼容性方面的问题。

问：连接器的插入损耗值约为多少?
答：不同的连接器的插入损耗值不尽相同，对插头而言，插入损耗约为
每个连接头0.1dB(DC-2GHz)。

视频监控传输线的选用及维修方法安防视频监控的视频传输线主要有光纤光缆、同轴电缆与双绞线，这里介绍同轴电缆与双绞线的选用、线缆接头的制作、线缆使用与维护的注意事项，以及常见的故障及维修解决方法。

双绞线是综合布线中最常用的一种传输介质，把两根互相绝缘的铜导线并排放在一起，然后用规则的方法扭绞起来就构成了双绞线，采用这种绞起来的结构是为了减少对相邻导线的电磁干扰。

与其他传输介质相比，双绞线在传输距离、信道宽度和数据传输速率等方面均受到一定的限制，但价格较低廉。

双芯线可以是绞合的，也可以是平行的。

当传输距离较远时，信号频率不能太高，如传输6 MHz的视频信号，就会衰减很大。

因此，要想在双绞线上远距离地传送视频信号，就必须进行放大和补偿。

为此，人们在双绞线上加上一对双绞线视频收发设备后，就可将视频信号传输1~1.5 km。

这种技术一般在发射机和接收机内对高频信号进行放大，以弥补双绞线或双芯线路造成的高频衰减。

当然，如需传输更远的距离，就要采用中继的方式。

双绞线或双绞线视频传输的主要优点有：（1）传输距离较远，传输质量较高;（2）布线方便，线缆利用率高;（3）抗干扰能力较强;（4）使用方便，可靠性高;（5）取材方便，价格便宜。

主要缺点是，传输的衰减量和失真度要远大于同轴电缆。

一般，双绞线传输视频多用5类非屏蔽线缆，因为屏蔽层对双绞线对有分布电容耦合的影响，使衰减增大，并且靠近双绞线的外部金属物体，还会破坏平衡传输特性。

只有在电磁干扰严重或雷电较多的地区，才可采用屏蔽双绞线。

当选用双绞线视频传输设备时，要注意选择以下两个参数。

（1）双绞线的分布电容，最好要小于50~60 pF/m;（2）双绞线对的环路电阻，应小于18 Ω/m，这个环路电阻是将某对双绞线的一端短接，用万用表在另一端测得的直流电阻值。

还要再次强调的是，双绞线视频传输设备中的发射与接收设备之间，只能点到点连接，不能从线路中间桥接分支，否则会因信号反射而使图像产生重影。

视频监控使用网线应该注意以下几点，以免传输效果不佳
现在越来越多的监控视频系统都是使用网线作为传输
介质，其好处自然是多的，但在使用网线作为视频传输介质的时候，必须要注意几点：1.网线应选用标准的无氧铜网线在视频监控系统中对待高清传输视频越发重要，采用质量差的网线会导致经常断线，传输效果非常不好。

一般来说采用无氧铜足0.48铜芯的网线就可以了，传输距离远。

现在网线的利润空间越来越小，一箱质量较好的标准网线大概是
270-300元左右。

2.网线的两种接线方法使用网线视频传输设备通常会采取两种接线方法，一种是接入水晶头，另一种是直接接到设备的两个接线柱上。

这两种方法各有千秋，也各有缺点。

接线柱的方式在接触上是比较好的（来自线缆博士），但没有专门的工具处理起来不方便。

水晶头接法比较方便，但水晶头的接触点弹性压迫长时间可能会造成接触不良。

3.布线应该绕过雷击、潮湿、强干扰的地段虽然现在市面上有室外网线，能防水防晒，也有屏蔽网线能抵抗干扰，但在布线的时候，千万不要因为选用这类网线就觉得万无一失。

在布线的时候，尽量的绕过雷击、潮湿、强干扰的地段。

4.合理选择屏蔽网线视频系统使用的同轴电缆都是有屏蔽网的，有些朋友可能会考虑到抗干扰的性能，为了增强干扰的能力而选择屏蔽网线，而实际上，屏蔽网线反而影响信号传
输效果。

………………………………。

随着监控系统的广泛应用，视频监控系统逐渐普及到寻常百姓家。

我们技术员的监控方面的业务也越来越多了，但是不介绍技术员对监控系统的线缆选用存在着疑虑，现就目前常用的DVR和NVR两种类型的视频监控选线做个充分说明。

DVR系统：就是同轴视频硬盘录像系统。

该系统的监控摄像头输出的是视频信号，输出接口是BNC头，BNC头对应的线缆是75-3或者75-5同轴电缆。

该电缆中心有一根高频铜线的线芯，外面以绝缘发泡填充物包绕，再覆绕一层锡伯纸全屏蔽后外层用金属网缠绕，最外层就是保护皮了。

这种电缆工作时信号是在被接地了的屏蔽层的全屏蔽中的线芯中传输的，很难收到外界干扰，同时摄像头传来的视频信号是没有经过任何转换的原始信号，所以提供给图像采集系统的是高保真的原始图像。

这是标准的DVR传输系统。

另一种传输方式是双绞线传输；注这里的双绞线和网线不是一个定义；网线可以当双绞线用，但是双绞线不一定能当网线用，因为双绞线有单对、双对。

四对等形式，而标准网线都是四对的。

双绞线传输就是用双绞线传输器将摄像头BNC接口输出的视频信号变换成脉冲信号后经过一对双绞线传输到视频采集端再用双绞线传输器将脉冲信号还原成视频信号输入到视频采集设备中。

折冲传输由于存在着信号转换，对视频信号有一定的影响；主要表现在还原后的视频信号亮度和对比度不被消减了，和原始图像对比明显的缺少层次感，当采用的双绞线和传输器质量较差时这种差异更明显，甚至出现画面类似浮雕壁画的现象。

在实际中为了降低成本，普遍采用网线+传输器来应用，这样可以一根网线同时传输4个通道的视频信号。

为了尽量减小视频信号损失，uyao采用0.5mm超五类8芯全无氧铜的网线和质量稳定的传输器。

当传输距离较长对稳定性要求较高时就要考虑采用光纤来传输了。

光纤线缆比网线还便宜，同时抗干扰和同轴不相上下，但是传输距离很长公里级别的，可以同时传输多路信号，而且稳定性比双绞线可靠的多。

目前有种同轴真高清的摄像头，这种摄像头为了保证高清的画面只能采用同轴或者光纤传输。
