解决淬火变形问题的新方法

热处理淬火及变形热处理淬火及变形热处理工艺、操作与变形关系一、预处理淬火前通过对工件进行消除应力、改善组织的预备热处理，对减少淬火变形是非常有利的。

预处理一般包括球化退火、消除应力退火，有些还采用调质或正火处理。

①消除应力退火：在机械加工过程中，工件表层在加工方法、背吃刀量、切削速度等的影响下，会产生一定的残余应力，由于其分布的不均衡，导致了工件在淬火时产生了变形。

为了消除这些应力的影响，淬火前将工件进行一次消除应力的退火是必要的。

消除应力退火的温度一般为500-700℃，在空气介质中加热时，为防止工件产生氧化脱碳可采用500-550℃进行退火，保温时间一般为2-3h。

工件装炉时要注意可能因自重引起的变形，其他操作同一般退火操作。

②以改善组织为目的的预热处理：这种预处理包括球化退火、调质及正火等。

球化退火：球化球退火是碳素工具钢及合金工具钢在热处理过程中必不可少的工序，球化退火后所获得的组织对淬火变形趋势影响很大。

所以可以通过调整退火后的组织来减少某些工件有规律的淬火变形。

其他预处理：为减少淬火变形所采用的预处理方法有很多种，如调质处理、正火处理等。

针对工件产生淬火变形的原因及工件所用材料，合理地选用正火、调质等预处理对减少淬火变形是有效的。

但应对正火后引起的残余应力及硬度提高对机加工的不利影响应给予注意，同时调质处理对含WMn等钢可减少淬火时胀大，而对GCr15等钢种的减少变形作用不大。

在实际生产中要注意分清淬火变形产生的原因，即要分清淬火变形是由残余应力引起的还是由组织不佳引起的，只有这样才能对症处理。

若是由残余应力引起的淬火变形则应进行消除应力退火而不用类似调质等改变组织的预处理，反之亦然。

只有这样，才能达到减少淬火变形的目的，才能降低成本，保证质量。

以上各种预处理的具体操作同其他相应操作，此处不赘述。

二、淬火加热操作①淬火温度：淬火温度对工件的淬火变形影响很大。

其影响淬火变形趋势的一般规律如图所示。

冷却技术解决淬火变形问题的新方法用硬度—冷速曲线分析和解决零件淬火变形问题北京华立精细化工公司(北京昌平102200)　张克俭 生产中的淬火变形一直给工厂带来大量的麻烦和巨大的损失。

热处理行业期待的是能用来分析和解决实际工件淬火变形的系统而实用的方法。

以此为目标,本文发展了一种从钢的端淬曲线出发,分析和解决工件淬火变形问题的方法,以下简称“新方法”,供热处理行业采用并指正。

1　本法的适用范围说工件发生了淬火变形,是指工件上某些部位发生了超过图样公差的变形。

本文把工件上发生变形的部分和与之相关连的部位合称为该工件的参与淬火变形部位。

它需根据实际工件的(变形)情况来确定。

在已发生淬火变形的工件上,参与淬火变形的不同部位的硬度可能基本相同,也可能有明显差异。

硬度差异反应出这些部位的淬火转变产物(即组织)之不同。

由于不同的组织有不同的比容,比容差本身及其在淬火过程中的作用必然对淬火后的变形有直接的影响。

由于这样的原因,本文把最终发生了淬火变形的工件分为两类。

第一类:发生了淬火变形的工件其变形部位的硬度(指从表面测定的硬度,以下同)基本相同。

第二类:工件变形部位的硬度有明显差异。

排除淬火加热中和淬火冷却中因装挂及操作不当而引起的变形,在第一类情况下,由于最终转变产物的比容基本相同,其淬火变形完全是由淬火过程中的热应力和组织转变应力引起的;在第二类情况下,引起变形的原因既有淬火冷却过程中的应力作用,也有转变产物比容差的影响。

本文提出的概念和方法,仅限于用来分析和解决第二类即工件上参与变形部位有明显硬度差或虽无明显硬度差却伴有淬裂的淬火变形问题。

2　淬火变形工件的冷却速度带及减小变形的努力方向作为本方法的基础,先引入淬火变形工件的硬度—冷速曲线、冷却速度带及其跨区等概念。

2.1　硬度—冷速曲线的分区及其与淬火变形的关系图1是有代表性的顶端淬火曲线示意图。

为适应本文的需要,我们将下方的横座标定为冷却速度,并按冷却速度大小和淬火硬度分布,将端淬曲线分成四个区(如图1所示)。

如何解决淬火变形和淬火裂纹的问题淬火的定义与目的将钢加热到临界点Ac3（亚共析钢）或Ac1 （过共析钢）以上某一温度，保温一段时间，使之全部或部分奥氏体化，然后以大于临界淬火速度的速度冷却，使过冷奥氏体转变为马氏体或下贝氏体组织的热处理工艺称为淬火。

淬火的目的是使过冷奥氏体进行马氏体或贝氏体转变，得到马氏体或下贝氏体组织，然后配合以不同温度的回火，以大幅提高钢的强度、硬度、耐磨性、疲劳强度以及韧性等，从而满足各种机械零件和工具的不同使用要求。

也可以通过淬火满足某些特种钢材的铁磁性、耐蚀性等特殊的物理、化学性能。

钢件在有物态变化的淬火介质中冷却时，其冷却过出一般分为以下三个阶段：蒸汽膜阶段、沸腾阶段、对流阶段。

钢的^透性淬硬性和淬透性是表征钢材接受淬火能力大小的两项性能指标，它们也是选材、用材的重要依据。

1.淬硬性与淬透性的概念淬硬性是钢在理想条件下进行淬火硬化所能达到的最高硬度的能力。

决定钢淬硬性高低的主要因索是钢的含碳量，更确切地说是淬火加热时固溶在奥氏体中的含碳量，含碳量越离，钢的淬硬性也就越高。

而钢中合金元素对淬硬性的影响不大，但对钢的淬透性却有重大影响。

淬透性是指在规定条件下，决定钢材淬硬深度和硬度分布的特性。

即钢淬火时得到淬硬层深度大小的能力，它是钢材固有的一种属性。

淬透性实际上反映了钢在淬火时，奥氏体转变为马氏体的容易程度。

它主要和钢的过冷奥氏体的稳定性有关，或者说与钢的临界淬火冷却速度有关。

还应指出：必须把钢的淬透性和钢件在具体淬火条件下的有效淬硬深度区分开来。

钢的淬透性是钢材本身所固有的属性，它只取决于其本身的内部因素，而与外部因素无关；而钢的有效淬硬深度除取决于钢材的淬透性外，还与所采用的冷却介质、工件尺寸等外部因索有关，例如在同样奥氏体化的条件下，同一种钢的淬透性是相同的，但是水淬比油淬的有效淬硬深度大，小件比大件的有效淬硬深度大，这决不能说水淬比油淬的淬透性高。

也不能说小件比大件的淬透性高。

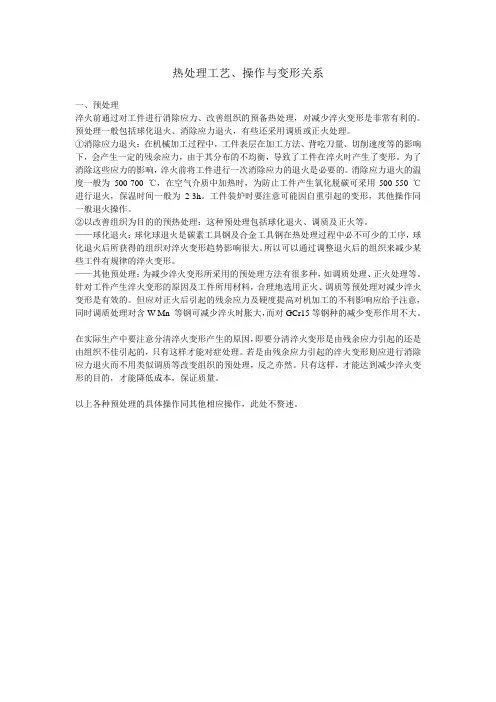

热处理工艺、操作与变形关系一、预处理淬火前通过对工件进行消除应力、改善组织的预备热处理，对减少淬火变形是非常有利的。

预处理一般包括球化退火、消除应力退火，有些还采用调质或正火处理。

①消除应力退火：在机械加工过程中，工件表层在加工方法、背吃刀量、切削速度等的影响下，会产生一定的残余应力，由于其分布的不均衡，导致了工件在淬火时产生了变形。

为了消除这些应力的影响，淬火前将工件进行一次消除应力的退火是必要的。

消除应力退火的温度一般为500-700 ℃，在空气介质中加热时，为防止工件产生氧化脱碳可采用500-550 ℃进行退火，保温时间一般为2-3h。

工件装炉时要注意可能因自重引起的变形，其他操作同一般退火操作。

②以改善组织为目的的预热处理：这种预处理包括球化退火、调质及正火等。

——球化退火：球化球退火是碳素工具钢及合金工具钢在热处理过程中必不可少的工序，球化退火后所获得的组织对淬火变形趋势影响很大。

所以可以通过调整退火后的组织来减少某些工件有规律的淬火变形。

——其他预处理：为减少淬火变形所采用的预处理方法有很多种，如调质处理、正火处理等。

针对工件产生淬火变形的原因及工件所用材料，合理地选用正火、调质等预处理对减少淬火变形是有效的。

但应对正火后引起的残余应力及硬度提高对机加工的不利影响应给予注意，同时调质处理对含W Mn 等钢可减少淬火时胀大，而对GCr15等钢种的减少变形作用不大。

在实际生产中要注意分清淬火变形产生的原因，即要分清淬火变形是由残余应力引起的还是由组织不佳引起的，只有这样才能对症处理。

若是由残余应力引起的淬火变形则应进行消除应力退火而不用类似调质等改变组织的预处理，反之亦然。

只有这样，才能达到减少淬火变形的目的，才能降低成本，保证质量。

以上各种预处理的具体操作同其他相应操作，此处不赘述。

二、淬火加热操作①淬火温度：淬火温度对工件的淬火变形影响很大。

其影响淬火变形趋势的一般规律如图所示。

根据图的所示曲线对淬火畸变的影响规律，我们可通过调整淬火温度来达到减少变形的目的，或将预留机械加工余量同淬火温度来达到减少变形的目的，或将预留机械加工余量同淬火温度经热处理试验后合理地选择、使用，从而达到减少后序加工余量。

淬火易出现的问题及解决方法(一)淬火易出现的问题及解决问题一：淬火不均匀•原因：–材料不均匀或存在内部缺陷–淬火介质温度不均匀–淬火过程中材料受冷却介质的影响不均匀•解决方法：–使用质量稳定、无内部缺陷的优质材料–控制淬火介质的温度，确保均匀性–加强淬火工艺研究，调整冷却介质的流速和温度，提高均匀性问题二：淬火变形或开裂•原因：–材料冷却过程中产生的内应力超过材料的强度极限–材料形状复杂或厚度不均匀，导致冷却过程不均匀–淬火介质的温度或冷却速度选择不当•解决方法：–优化材料的形状设计，避免过于复杂或不均匀的厚度–控制淬火介质的温度和冷却速度，避免产生过大的内应力–使用适当的预淬火或回火工艺，调整材料内部应力分布，减少变形或开裂的风险问题三：淬火硬度不符合要求•原因：–材料的组织状态不合适–淬火温度选择不准确–淬火介质选择错误或控制不当•解决方法：–优化材料的热处理工艺，确保组织状态符合要求–通过试验和实践确定合适的淬火温度范围–针对不同材料选择适当的淬火介质，并控制冷却速度，以达到所需的硬度问题四：淬火后强度不稳定•原因：–淬火过程中产生的残余应力导致材料强度波动–淬火后材料的晶粒尺寸和组织状态不稳定•解决方法：–通过适当的回火工艺降低残余应力，增加材料的稳定性–控制热处理过程中的冷却速度和回火温度，以稳定材料的晶粒尺寸和组织状态以上是淬火易出现的问题及解决方法的总结。

通过优化材料选择、淬火工艺的调整和回火工艺的控制，我们可以解决淬火过程中遇到的各种问题，从而获得满足要求的材料性能。

问题五：淬火后的表面质量不理想•原因：–材料表面存在氧化物或杂质–淬火介质中含有污染物–淬火过程中产生的气泡或烟碱•解决方法：–在淬火之前，对材料进行表面清洁，去除氧化物和杂质–选用纯净的淬火介质，避免污染物对材料表面造成影响–控制淬火过程中温度和冷却速度，减少气泡或烟碱的产生问题六：淬火过程中能耗较高•原因：–淬火介质的温度过高，导致能量损耗增加–淬火介质的循环和冷却系统不合理，造成能量浪费•解决方法：–优化淬火介质的温度和冷却速度，尽量减少能量损耗–对淬火介质的循环和冷却系统进行调整和优化，提高能量利用率问题七：淬火后材料的尺寸变化较大•原因：–淬火介质的温度和冷却速度选择错误，导致材料尺寸变化过大–材料的形状设计和尺寸控制不合理•解决方法：–确定适当的淬火温度和冷却速度范围，以减小尺寸变化–在材料的形状设计和尺寸控制上进行优化，避免过大的尺寸变化以上是淬火易出现的问题以及解决方法的总结。

减少淬火变形和防止淬火开裂的措施(1)正确选择材料和合理设计工件形状对于形状复杂、截面尺寸相差悬殊的工件，最好选用淬透性较高的合金钢，使之能在缓冷的淬火介质中冷却，以减小内应力。

对形状复杂且精度要求较高的模具、量具等，可选用低变形钢(如CrWMn,Cr12MoY等)并采用分级或等温淬火。

在进行工件形状设计时，应尽量减少截面厚薄悬殊、避免薄边尖角;在零件厚薄交界处尽可能平滑过渡;尽量减少轴类的长度与直径的比;对较大型工件，宜采用分离镶拼结构以及尽量创造在热处理后仍能用机械加工修整变形的条件。

(2)正确地锻造和预备热处理钢材中往往存在一些冶金缺陷，如疏松、夹杂、发纹、偏析、带状组织等，它们极易使工件淬火时引起开裂和无规则变形，故必须对钢材进行锻造，以改善其组织。

锻造毛坯还应通过适当的预备热处理(如正火、退火、调质处理、球化处理等)来获得满意的组织，以适应机械加工和最终热处理的要求。

对于某些形状复杂、精度要求较高的工件，在粗加工与精加工之间或淬火之前，还要进行消除应力的退火。

(3)采用合适的热处理工艺应尽量做到加热均匀，以减小加热时的热应力;对大型锻模及高速钢或高合金钢工件，应采用预热。

选择合适的淬火加热温度，一般情况下应尽量选择淬火的下限温度。

但有时为了调整残余奥氏体量以达到控制变形量的目的，也可把淬火加热温度适当提高。

正确选择淬火介质和淬火方法。

在满足性能要求的前提下，应选用较缓和的淬火介质，或采用分级淬火、等温淬火等方法。

在M.点以下要缓慢冷却。

此外，从分级浴槽中取出空冷时，必须冷到40℃以下才允许去清洗，否则也易开裂。

淬火后必须及时回火，尤其是对形状复杂的高碳合金钢工件更应特别注意。

(4)热处理操作中采取合理措施，对热处理操作中的每一道辅助工序如堵孔、绑扎、吊挂、装炉以及工件浸人淬火介质的方式和运动方向等都应予以足够的重视，以保证工件获得尽可能均匀的加热和冷却;并避免在加热时因自重而引起的变形。

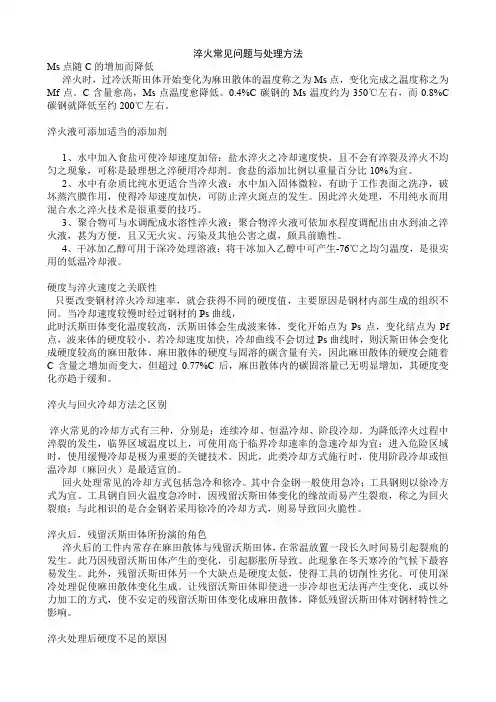

淬火常见问题与处理方法Ms点随C的增加而降低淬火时，过冷沃斯田体开始变化为麻田散体的温度称之为Ms点，变化完成之温度称之为Mf点。

C含量愈高，Ms点温度愈降低。

0.4%C碳钢的Ms温度约为350℃左右，而0.8%C 碳钢就降低至约200℃左右。

淬火液可添加适当的添加剂1、水中加入食盐可使冷却速度加倍：盐水淬火之冷却速度快，且不会有淬裂及淬火不均匀之现象，可称是最理想之淬硬用冷却剂。

食盐的添加比例以重量百分比10%为宜。

2、水中有杂质比纯水更适合当淬火液：水中加入固体微粒，有助于工作表面之洗净，破坏蒸汽膜作用，使得冷却速度加快，可防止淬火斑点的发生。

因此淬火处理，不用纯水而用混合水之淬火技术是很重要的技巧。

3、聚合物可与水调配成水溶性淬火液：聚合物淬火液可依加水程度调配出由水到油之淬火液，甚为方便，且又无火灾、污染及其他公害之虞，颇具前瞻性。

4、干冰加乙醇可用于深冷处理溶液：将干冰加入乙醇中可产生-76℃之均匀温度，是很实用的低温冷却液。

硬度与淬火速度之关联性只要改变钢材淬火冷却速率，就会获得不同的硬度值，主要原因是钢材内部生成的组织不同。

当冷却速度较慢时经过钢材的Ps曲线，此时沃斯田体变化温度较高，沃斯田体会生成波来体，变化开始点为Ps点，变化结点为Pf 点，波来体的硬度较小。

若冷却速度加快，冷却曲线不会切过Ps曲线时，则沃斯田体会变化成硬度较高的麻田散体。

麻田散体的硬度与固溶的碳含量有关，因此麻田散体的硬度会随着C含量之增加而变大，但超过0.77%C后，麻田散体内的碳固溶量已无明显增加，其硬度变化亦趋于缓和。

淬火与回火冷却方法之区别淬火常见的冷却方式有三种，分别是：连续冷却、恒温冷却、阶段冷却。

为降低淬火过程中淬裂的发生，临界区域温度以上，可使用高于临界冷却速率的急速冷却为宜：进入危险区域时，使用缓慢冷却是极为重要的关键技术。

因此，此类冷却方式施行时，使用阶段冷却或恒温冷却（麻回火）是最适宜的。

齿轮渗碳淬火热处理变形的分析与改进在现代机械组合中齿轮是最常见、应用最多的零件之一，轮船、飞机、汽车、起重机等几乎所有的机械中都有齿轮的存在，足见其作用和用量之大。

在机械使用过程中时有齿轮失效情况的发生，主要包含轮齿疲劳折断与齿面疲劳损伤等问题。

现阶段制造生产齿轮的过程中，进行渗碳淬火热处理仍然是主流工艺，不过该方式存在一个较大的弊端，即为齿轮渗碳淬火热处理后的变形问题，该弊端大大降低了齿轮的质量。

标签：齿轮；渗碳处理；淬火处理、热处理变形；改进措施加工过程中对齿轮进行合理的热处理有利于增强其承载能力并提升其使用寿命，热处理应用较多的方式为渗碳淬火，该方法能有效提升齿轮的性能，不过该方式工序较为复杂，时常会因某些因素而导致齿轮出现变形等现象。

影响热处理变形的原因有很多，例如齿轮的结构、材料、锻造质量、预备热处理质量等等，而且这些因素还相互影响，很难控制，笔者对齿轮渗碳淬火热处理变形现象做了细致合理的分析，并针对其处理工艺等情况拟定了有效改善措施。

1 齿轮参数及热处理工艺1.1 齿轮参数本文所选齿轮材质：20CrMnTiH，具体参数为：模数=1.191mm、左旋25°、公法线=16.44（-0.05，0）mm、齿顶圆直径Φ=39.831（-0.1，0）mm、内径Φ=16（0，+0.018）mm。

该齿轮是对称中空结构，且内径、外径较大，无腹板支撑，壁厚相对薄，对其进行热处理较易发生变形。

1.2 齿轮热处理工艺该齿轮热处理工艺分别通过长度15米的渗碳淬火炉与长度8米的回火炉进行，具体工艺流程为：将齿轮放入渗碳炉中，经三小时由室温匀速升至（920±5）℃，之后恒温渗碳三小时，渗碳结束后经四十分钟匀速降温至（860±5）℃，之后恒温淬火五十分钟，其中淬火液需为80℃，之后对其进行为期2小时、温度为（160±5）℃的低温回火，原有工艺中齿轮进行渗碳时为四只齿轮分别平放。

淬火易出现的问题及解决方法
淬火是一种金属材料的热处理方法，可以提高材料的硬度和强度。

在淬火过程中可能出现以下问题：
1. 非均匀淬火：由于材料的形状、组织结构和尺寸的不同，淬火后的硬度和强度可能会出现不均匀分布。

解决方法可以采用多次淬火、适当改变淬火介质的工艺参数以及合理的加热和冷却速度控制。

2. 出现裂纹：材料在淬火过程中由于温度梯度影响，可能出现内部或表面的裂纹。

解决方法可以通过加强材料的均匀加热和冷却过程，避免急冷和过热，适当地进行回火处理，消除内部应力。

3. 变形或翘曲：一些材料在淬火过程中由于温度变化引起的体积变化可能会导致材料的变形或翘曲。

解决方法可以采用预热处理，减小温度梯度；在淬火后进行回火处理，减小材料的内应力。

4. 高温氧化：在高温环境下，金属材料可能会与空气中的氧气发生反应，产生氧化层。

解决方法可以采用保护气氛或真空条件下的淬火，减少材料与氧气接触；在淬火后进行酸洗或电解去氧化。

5. 淬火介质的选择：不同的金属材料需要选择合适的淬火介质。

解决方法可以根据材料的成分和要求，选用适当的淬火介质，如水、油或盐。

总的来说，淬火过程中出现的问题需要合理设置工艺参数，选择适当的淬火介质，进行必要的热处理工艺控制，以获得理想的材料性能。

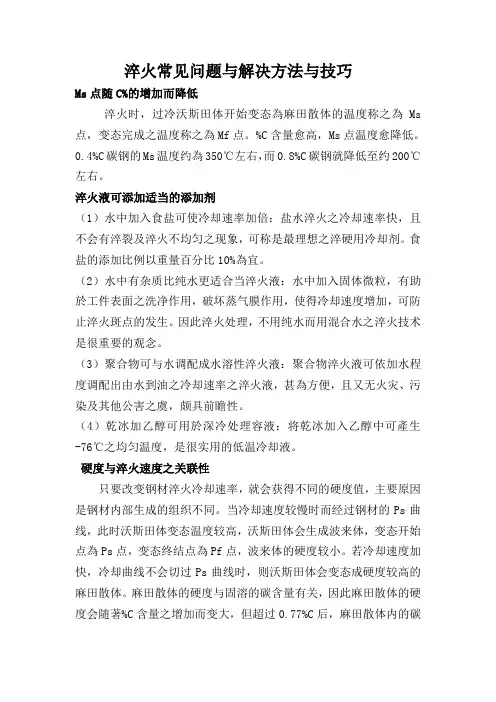

淬火常见问题与解决方法与技巧Ms点随C%的增加而降低淬火时，过冷沃斯田体开始变态為麻田散体的温度称之為Ms 点，变态完成之温度称之為Mf点。

%C含量愈高，Ms点温度愈降低。

0.4%C碳钢的Ms温度约為350℃左右，而0.8%C碳钢就降低至约200℃左右。

淬火液可添加适当的添加剂（1）水中加入食盐可使冷却速率加倍：盐水淬火之冷却速率快，且不会有淬裂及淬火不均匀之现象，可称是最理想之淬硬用冷却剂。

食盐的添加比例以重量百分比10%為宜。

（2）水中有杂质比纯水更适合当淬火液：水中加入固体微粒，有助於工件表面之洗净作用，破坏蒸气膜作用，使得冷却速度增加，可防止淬火斑点的发生。

因此淬火处理，不用纯水而用混合水之淬火技术是很重要的观念。

（3）聚合物可与水调配成水溶性淬火液：聚合物淬火液可依加水程度调配出由水到油之冷却速率之淬火液，甚為方便，且又无火灾、污染及其他公害之虞，颇具前瞻性。

（4）乾冰加乙醇可用於深冷处理容液：将乾冰加入乙醇中可產生-76℃之均匀温度，是很实用的低温冷却液。

硬度与淬火速度之关联性只要改变钢材淬火冷却速率，就会获得不同的硬度值，主要原因是钢材内部生成的组织不同。

当冷却速度较慢时而经过钢材的Ps曲线，此时沃斯田体变态温度较高，沃斯田体会生成波来体，变态开始点為Ps点，变态终结点為Pf点，波来体的硬度较小。

若冷却速度加快，冷却曲线不会切过Ps曲线时，则沃斯田体会变态成硬度较高的麻田散体。

麻田散体的硬度与固溶的碳含量有关，因此麻田散体的硬度会随著%C含量之增加而变大，但超过0.77%C后，麻田散体内的碳固溶量已无明显增加，其硬度变化亦趋於缓和。

淬火与回火冷却方法之区别淬火常见的冷却方式有三种，分别是：（1）连续冷却；（2）恆温冷却及（3）阶段冷却。

為求淬火过程降低淬裂的发生，临界区域温度以上，可使用高於临界冷却速率的急速冷却為宜；进入危险区域时，使用缓慢冷却是极為重要的关键技术。

因此，此类冷却方式施行时，使用阶段冷却或恆温冷却（麻回火）是最适宜的。

淬火变形问题的解决办法总之,工件的原始组织愈均匀,热处理变形愈小,变形愈有规律,愈易于控制。

4，淬火前工件本身的应力状态对变形有重要影响。

特别是形状复杂,经过大进给量切削加工的工件,其残余应力若未经消除,对淬火变形有很大影响。

5，工件几何形状对热处理变形的影响几何形状复杂,截面形状不对称的工件,例如带有键槽的轴,键槽拉刀、塔形工件等,淬火冷却时,一个面散热快,另一面散热慢,是一种不均匀的冷却。

如果在Ms以上的不均匀冷却引起的变形占优势,则冷却快的一面是凹面, 若在Ms以下的不均匀冷却引起的变形占优势,则冷却快的一面是凸面,增加等温时间,增长贝氏体转变量,使残余奥氏体更加稳定,减小空冷中的马氏体转变量,可使工件的变形量显著减小。

6，工艺参数对热处理变形的影响无论是常规热处理还是特殊热处理,都可能产生热处理变形,分析热处理工艺参数对热处理变形的影响时,最重要的是分析加热过程和冷却过程的影响。

加热过程的主要参数是加热的均匀性、加热温度和加热速度。

冷却过程的主要参数是冷却的均匀性和冷却速度。

不均匀冷却对淬火变形的影响与工件截面形状不对称造成的不均匀冷却情况相同,本节主要讨论其它工艺参数的影响。

二，淬火变形的预防与控制方法1)反向压弯法：根据轴类零件的热处理变形规律，可在淬火前预加一个应力，即在零件弯曲方向的反向压弯，以补偿淬火后所产生的弯曲变形，可减小校直工作量。

适用于截面明显不均匀，变形严重的零件。

2)静态淬火法：要求淬火冷却液的温度要均匀，并且是在淬火前刚被搅匀后的静止状态。

将零件用钳子夹住，淬入冷却液中。

这种方法可比用铅丝吊扎悬挂淬入变形量要小得多。

3) 零件设计均匀对称：零件的截面形状设计应尽量均匀对称,必要时可开工艺用槽。

例如，镗杆上有两条对称的槽，实际上只用一条，另一条就是为了减小热处理变形而设计的。

4)采用专用淬火夹具淬火：如果零件截面是对称的，在出炉后可套入专用夹具，然后以垂直方向淬入冷却液。

淬火常见问题与解决方法与技巧Ms点随C%的增加而降低淬火时，过冷奥氏体开始转变为马氏体的温度称之为Ms点，转变完成之温度称之为Mf点。

%C含量愈高，Ms点温度愈降低。

0.4%C碳钢的Ms温度约为350℃左右，而0.8%C碳钢就降低至约200℃左右。

淬火液可添加适当的添加剂（1）水中加入食盐可使冷却速率加倍：盐水淬火之冷却速率快，且不会有淬裂及淬火不均匀之现象，可称是最理想之淬硬用冷却剂。

食盐的添加比例以重量百分比10%为宜。

（2）水中有杂质比纯水更适合当淬火液：水中加入固体微粒，有助于工件表面之洗净作用，破坏蒸气膜作用，使得冷却速度增加，可防止淬火斑点的发生。

因此淬火处理，不用纯水而用混合水淬火。

（3）聚合物可与水调配成水溶性淬火液：聚合物淬火液可依加水程度调配出由水到油之冷却速率之淬火液，甚为方便，且又无火灾、污染及其他公害等，颇具前瞻性。

（4）干冰加乙醇可用于深冷处理容液：将干冰加入乙醇中可产生-76℃之均匀温度，是很实用的低温冷却液。

硬度与淬火速度之关联性只要改变钢材淬火冷却速率，就会获得不同的硬度值，主要原因是钢材内部生成的组织不同。

当冷却速度较慢时而经过钢材的Ps曲线，此时奥氏体转变温度较高，奥氏体会生成波来体，转变开始点为Ps 点，转变终结点为Pf点，波来体的硬度较小。

若冷却速度加快，冷却曲线不会切过Ps曲线时，则奥氏体会转变成硬度较高的马氏体。

马氏体的硬度与固溶的碳含量有关，因此马氏体的硬度会随着%C含量之增加而变大，但超过0.77%C后，马氏体内的碳固溶量已无明显增加，其硬度变化亦趋于缓和。

淬火与回火冷却方法之区别淬火常见的冷却方式有三种，分别是：（1）连续冷却；（2）恒温冷却及（3）阶段冷却。

为求淬火过程降低淬裂的发生，临界区域温度以上，可使用高于临界冷却速率的急速冷却为宜；进入危险区域时，使用缓慢冷却是极为重要的关键技术。

因此，此类冷却方式施行时，使用阶段冷却或恒温冷却是最适宜的。

各种热处理工艺造成变形的原因总结引言：热处理工艺是一种常见的金属加工方法，它通过对金属材料进行加热和冷却来改变其结构和性能。

然而，热处理过程中往往会导致材料发生变形，这对于一些精密零件的加工和制造带来一定的困扰。

本文将从各种热处理工艺的角度，总结造成变形的原因，并探讨相应的解决方法。

一、淬火过程中的变形原因淬火是一种通过快速冷却来使金属材料达到高强度和硬度的热处理工艺。

然而，淬火过程中常常会出现变形现象。

造成淬火变形的主要原因有以下几点：1. 冷却速度不均匀：淬火过程中，材料表面和内部的冷却速度不一致，导致应力不均匀分布，从而引起变形。

2. 材料内部组织不均匀：金属材料内部的组织不均匀，如晶粒尺寸、相含量等差异，会导致淬火时的收缩和变形不一致。

3. 冷却介质选择不当：不同的冷却介质对材料的冷却速度有不同的影响，选择不当可能导致应力集中和变形。

解决方法：针对淬火过程中的变形问题，可以采取以下措施：1. 控制冷却速度：通过优化冷却介质的选择和控制冷却速度，使材料表面和内部的冷却速度尽可能一致，减少应力的不均匀分布。

2. 优化材料组织：通过调整材料的化学成分和热处理工艺，使材料内部的组织更加均匀，减少淬火时的收缩和变形差异。

3. 采用适当的淬火工艺：根据材料的特性和要求，选择适当的淬火工艺，控制冷却速度和温度，减少变形的发生。

二、退火过程中的变形原因退火是一种通过加热和缓慢冷却来改善材料的性能和结构的热处理工艺。

然而，退火过程中同样存在变形的问题。

造成退火变形的主要原因有以下几点：1. 温度不均匀：退火过程中，材料的温度分布不均匀，导致应力分布不均匀，从而引起变形。

2. 冷却速度过快：退火结束后，如果冷却速度过快，会导致材料内部的残余应力无法得到充分释放，从而引起变形。

3. 材料内部缺陷：金属材料内部存在各种缺陷，如气孔、夹杂物等，这些缺陷在退火过程中会扩散和移动，导致变形的发生。

解决方法：针对退火过程中的变形问题，可以采取以下措施：1. 控制温度均匀性：通过合理设计加热设备和工艺参数，确保材料的温度分布均匀，减少应力的不均匀分布。

几种热处理补救措施热处理是一种常见的金属加工工艺，它可以改变金属的物理和化学性质，提高其强度和耐腐蚀性。

然而，如果热处理不当，就会导致金属零件出现裂纹、变形等问题。

为了避免这些问题，我们可以采取以下几种热处理补救措施。

1. 重新热处理如果金属零件出现了裂纹或变形，可以考虑重新进行热处理。

重新热处理可以消除原有的缺陷，使金属零件恢复到正常状态。

在重新热处理时，需要根据具体情况选择合适的温度和时间，以确保金属零件的质量和性能。

2. 热处理后淬火热处理后淬火是一种常见的补救措施。

淬火可以使金属零件快速冷却，从而消除内部应力和变形。

在进行热处理后淬火时，需要注意淬火介质的选择和温度的控制，以避免出现新的问题。

3. 热处理后回火热处理后回火是一种常见的补救措施。

回火可以使金属零件的硬度和韧性达到平衡状态，从而提高其耐用性和使用寿命。

在进行热处理后回火时，需要根据具体情况选择合适的温度和时间，以确保金属零件的质量和性能。

4. 采用其他加工工艺如果热处理无法解决金属零件的问题，可以考虑采用其他加工工艺。

例如，可以采用冷加工、机加工、焊接等工艺，以达到修复和加工的目的。

在选择其他加工工艺时，需要根据具体情况选择合适的工艺和设备，以确保金属零件的质量和性能。

总之，热处理是一种重要的金属加工工艺，但是如果热处理不当，就会导致金属零件出现裂纹、变形等问题。

为了避免这些问题，我们可以采取重新热处理、热处理后淬火、热处理后回火、采用其他加工工艺等补救措施。

在选择补救措施时，需要根据具体情况选择合适的方法和设备，以确保金属零件的质量和性能。

薄片齿轮淬火变形的解决办法薄片齿轮应用较为广泛，如仪器仪表类、航空航天类等领域，由于该领域对薄片齿轮的精密度要求较高，所以在加工生产中一定要保证其加工精度，严格控制其变形量。

本文以3Cr13钢为基体，介绍了一种新的强化淬火热处理工艺。

1.工艺特征与工艺试验3Cr13是一种常见的不锈钢，有较好的淬透性、淬硬性、抗氧化性和耐蚀性，可油淬、硝盐淬、空冷淬。

表1为3Cr13钢化学成分和临界温度值。

表2为回火时间对硬度的影响。

表1 3Cr13钢化学成分（质量分数，%）和临界温度C Si Mn Cr Ac1/℃Ac3/℃0.25~0.34≤0.60≤0.6012~148001100表2 回火时间对硬度的影响（HRC）回火温度/℃回火时间/min3050120240530~540484639~4035~36550~5604642~4334.533570~58040~4135~363230~30.5590~60033.53229.528图1表明，随着淬火温度升高，硬度、强度增加，但伸长率σ、断面收缩率ψ和冲击韧性α降低，几乎成反比例变化。

当淬火温度过低，小于等于950℃时，主要碳化物和合金元素未充分溶解到奥氏体中去，基体组织含碳量和合金元素较多，奥氏体合金化不充分，有较多过剩碳化物、残余网状碳化物和“α”铁素体相。

当未溶碳化物呈链状不均匀分布时，破坏基体连续性，淬火后出现双相组织，导致强度、韧性的抗蚀性急剧降低。

当淬火温度过高，大于1000℃时，出现粗晶粒，残余奥氏体增多，增大变形，导致硬度、强度、塑性和韧性均降低。

当淬火温度大于1200℃时发生“δ”铁素体共析转变，淬火后出现马氏体加δ相双相组织。

总之，淬火温度愈高，奥氏体中溶解碳和合金元素愈多，奥氏体合金化程度增大，晶粒愈粗，淬火后得到过饱和的粗马氏体，经中、高温回火析出碳化物就愈多且强烈，加上高温淬火产生过多残余奥氏体和出现“δ”铁元素，淬火组织为双相或多相组织，易形成正负微电池作用，导致腐蚀。
