电网监控与调度自动化复习提纲

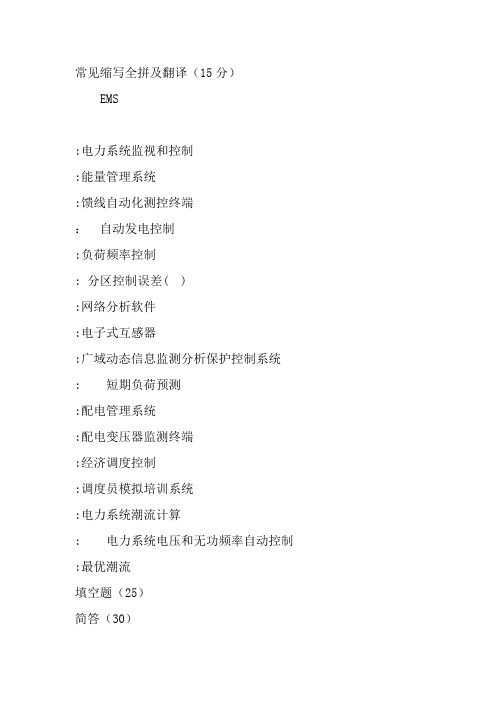

常见缩写全拼与翻译（15分）EMS:电力系统监视和控制:能量管理系统:馈线自动化测控终端：自动发电控制:负荷频率控制: 分区控制误差( ):网络分析软件:电子式互感器:广域动态信息监测分析保护控制系统: 短期负荷预测:配电管理系统:配电变压器监测终端:经济调度控制:调度员模拟培训系统:电力系统潮流计算: 电力系统电压和无功频率自动控制:最优潮流填空题（25）简答（30）综合分析（35）第一章1、什么是电力系统；电网；电力系统：组成电力工业的发电与其动力系统、输电、变电、配电、用电设备，也包括调相调压、限制短路电流、加强稳定等的辅助设施，以与继电保护、计量、调度通信、远动和自动调控设备等所谓二次系统的种种设备的总和统称为电力系统，它是按规定的技术和经济要求组成的，并将一次能源转换成电能输送和分配到用户的一个统一系统。

电网：电力系统中的发电、输电、变电、配电等一次系统与相关继电保护、计量和自动化等二次网络统称为电力网络。

2、1准则判定电力系统安全性的一种准则，又称单一故障安全准则。

按照这一准则,电力系统的N个元件中的任一独立元件（发电机、输电线路、变压器等）发生故障而被切除后，应不造成因其他线路过负荷跳闸而导致用户停电；不破坏系统的稳定性，不出现电压崩溃等事故。

当这一准则不能满足时，则要考虑采用增加发电机或输电线路等措施。

3、电力系统三道防线第一道防线（第一级安全稳定标准保持稳定运行和电网的正常供电）：由继电保护装置快速切除故障元件，最直接最有效地保证电力系统暂态稳定；第二道防线（第二级安全稳定标准保持稳定运行，但允许损失部分负荷）：采用稳定控制装置与切机、切负荷等措施，确保在发生大扰动情况下电力系统的稳定性；第三道防线（第三级安全稳定标准，当系统不能保持稳定运行时，必须防止系统崩溃并尽量减少负荷损失）：当电力系统遇到多重严重故障而稳定破坏时，依靠失步解列装置将失步的电网解列，并由频率与电压紧急控制装置保持解列后两部分电网功率的平衡，防止事故扩大、防止大面积停电。

电力系统调度自动化复习题引言概述：电力系统调度自动化是指利用先进的信息技术手段，对电力系统运行过程中的各种数据进行实时监测、分析和控制，以提高电力系统的运行效率和安全性。

在电力系统调度自动化的学习和掌握过程中，进行复习题的训练是非常重要的。

本文将从五个大点进行阐述，包括电力系统调度自动化的基本概念、调度自动化的主要任务、调度自动化的技术体系、调度自动化的发展趋势以及调度自动化的应用案例。

正文内容：1. 电力系统调度自动化的基本概念1.1 电力系统调度的定义和作用1.2 电力系统调度自动化的定义和意义1.3 电力系统调度自动化的基本原理2. 调度自动化的主要任务2.1 实时监测和数据采集2.2 运行状态分析与评估2.3 调度决策与控制2.4 调度指令下达与执行2.5 运行数据记录与分析3. 调度自动化的技术体系3.1 电力系统监控与数据采集技术3.2 运行状态分析与评估技术3.3 调度决策与控制技术3.4 调度指令下达与执行技术3.5 运行数据记录与分析技术4. 调度自动化的发展趋势4.1 智能化发展趋势4.2 大数据与云计算的应用4.3 新能源与电力系统调度自动化的结合4.4 人工智能技术在调度自动化中的应用5. 调度自动化的应用案例5.1 调度自动化系统在电力调度中的应用5.2 调度自动化系统在电网运行中的应用5.3 调度自动化系统在电力市场中的应用总结：通过本文的阐述，我们了解了电力系统调度自动化的基本概念、主要任务、技术体系、发展趋势以及应用案例。

电力系统调度自动化的发展对于提高电力系统的运行效率和安全性具有重要意义。

未来，随着智能化、大数据和人工智能等技术的不断发展，电力系统调度自动化将迎来更加广阔的应用前景。

希望本文能够对你复习电力系统调度自动化有所帮助。

电网监控与调度自动化复习资料一、选择题（每空2分，共30分）1、对电力系统运行的基本要求是：可靠性、灵活性和经济性三个方面。

2、远方终端对电网监视和控制功能主要是指遥测、遥信、遥控和遥调。

3、CPU参与巡查判别的方式，包括：定时扫查方式、中断方式和中断触发扫查方式三种方式。

4、数据传输的差错控制方法包括：差错控制方法、检错重发法、反馈检验法和前向纠错法。

5、按数据传输方向，可将通讯系统分为单工通讯系统、半双工通讯系统和全双工通讯系统。

二、简答题（每题10分，共50分）1、简述电网监控与调度自动化系统的基本结构。

答：电网监控与调度自动化系统按其功能可分为四个子系统：（1）信息采集和命令执行子系统；（2）信息传输子系统；（3）信息的收集、处理和控制子系统；（4）人机联系子系统。

2、简述交流数据采集技术方案的基本原理。

答：对交流量瞬时值直接采样，通过A/D变换将模拟量变为数字量，由微机对这些数字量进行运算，获得被测电压、电流、有功、无功功率和电能量值。

3、简述RTU的种类、功能与基本结构答：种类：TTU、RTU、FTU功能：1）远方功能：遥测、遥控、遥信、遥调、电力系统统一时钟、转发，适合多种规约的数据远传；2）当地功能：CRT显示、汉子报表打印、本机键盘、显示器、远方终端的自检与自调功能。

基本结构：1）系统部分：CPU、RAM、定时器/计数器、中断控制器；2）采集信息输入电路部分：模拟量、状态量、脉冲量、数字量；3）命令输出电路；4）信息传输部分：串行接口、Modem；5）人机联系部分。

4、简述变电站自动化的含义及其基本功能答：变电站自动化是专业性的综合技术，将监视监测、继电保护、自动控制装置和运动等所要完成的功能组合在一起的一个综合系统。

变电站自动化的基本功能体现在七个子系统：1）监控子系统；2）微机保护子系统；3）电压、无功功率综合控制子系统；4）五防子系统；5）其它自动装置功能子系统；6）遥视及检测子系统；7）远动及数据通信子系统。

第一章1、电网调度自动化的含义电网调度自动化是控制电力系统运行技术手段的组成部分，是以现代计算机技术、信息处理与通信技术、自动控制与电力电子技术等为基础，按电网调度的需要而逐步发展起来的。

2、电力系统的运行状态及其特点正常运行状态警戒状态紧急状态系统崩溃恢复状态3、电网监控与调度自动化系统的目标：安全稳定、优质高效、经济环保4、我国电网调度的基本原则：统一调度、分级管理、分层控制5、电网监控与调度自动化系统的基本结构：按其功能可分为四个子系统：1）信息采集和命令执行子系统 2）信息传输子系统 3）信息的收集、处理和控制子系统 4）人机联系子系统第二章1、调度端、厂站端、控制站、被控站远动系统把调度控制中心与发电厂变电站联系了起来。

一般我们称调度控制中心为调度端，另一侧为厂站端。

从远动角度看，调度端为控制站，厂站端为被控站。

远动系统由控制站，被控站及远动信道等组成。

2、直流采样的步骤整流、二进制转换3、交流采样的步骤、原理一周期多次采样、转换、计算4、滤波方式1) 模拟滤波：作用是消除掉输入信号中的干扰（包括较高次谐波），保留有用信号，一般采用简单而有效的RC低通滤波器构成。

2）数字滤波：实际上是一种算法递归滤波：本次计算值不仅与本次采样值有关，而且与上一个计算结果有关的滤波方式非递归滤波：数字滤波的输出值仅与当前的和过去的采样输入值有关，和过去的输出值无关的滤波方式。

第三章1、远方终端RTU是电网监视和控制系统中安装在发电厂或变电站的一种运动装置。

2、远方终端的功能1）远方功能：远方终端与调度中心之间通过远距离信息传输所完成的监控功能2）当地功能：指远方终端通过自身或连接的显示、记录设备，实现对电网的监视和控制的能力3、遥测：RTU将采集到的厂站运行参数按规约传送给调度中心遥信：RTU将采集到的厂站设备运行状态按规约传送给调度中心遥控：调度中心发给RTU的改变设备运行状态的命令遥调：调度中心发给RTU的调整设备运行参数的命令事件顺序记录（SOE）：当RTU、FTU检测到遥信状态变位时，应立即组织变位信息，即时优先向调度中心传送，同时记录发生遥信变位的时刻、变位状态和变位开关或设备序号，组成事件记录信息向调度中心传送。

常见缩写全拼及翻译（15分）EMS:电力系统监视和控制:能量管理系统:馈线自动化测控终端：自动发电控制:负荷频率控制: 分区控制误差( ):网络分析软件:电子式互感器:广域动态信息监测分析保护控制系统: 短期负荷预测:配电管理系统:配电变压器监测终端:经济调度控制:调度员模拟培训系统:电力系统潮流计算: 电力系统电压和无功频率自动控制:最优潮流填空题（25）简答（30）综合分析（35）第一章1、什么是电力系统；电网；电力系统：组成电力工业的发电及其动力系统、输电、变电、配电、用电设备，也包括调相调压、限制短路电流、加强稳定等的辅助设施，以及继电保护、计量、调度通信、远动和自动调控设备等所谓二次系统的种种设备的总和统称为电力系统，它是按规定的技术和经济要求组成的，并将一次能源转换成电能输送和分配到用户的一个统一系统。

电网：电力系统中的发电、输电、变电、配电等一次系统及相关继电保护、计量和自动化等二次网络统称为电力网络。

2、 1准则判定电力系统安全性的一种准则，又称单一故障安全准则。

按照这一准则,电力系统的N个元件中的任一独立元件（发电机、输电线路、变压器等）发生故障而被切除后，应不造成因其他线路过负荷跳闸而导致用户停电；不破坏系统的稳定性，不出现电压崩溃等事故。

当这一准则不能满足时，则要考虑采用增加发电机或输电线路等措施。

3、电力系统三道防线第一道防线（第一级安全稳定标准保持稳定运行和电网的正常供电）：由继电保护装置快速切除故障元件，最直接最有效地保证电力系统暂态稳定；第二道防线（第二级安全稳定标准保持稳定运行，但允许损失部分负荷）：采用稳定控制装置及切机、切负荷等措施，确保在发生大扰动情况下电力系统的稳定性；第三道防线（第三级安全稳定标准，当系统不能保持稳定运行时，必须防止系统崩溃并尽量减少负荷损失）：当电力系统遇到多重严重故障而稳定破坏时，依靠失步解列装置将失步的电网解列，并由频率及电压紧急控制装置保持解列后两部分电网功率的平衡，防止事故扩大、防止大面积停电。

电力系统调度复习提纲第一篇：电力系统调度复习提纲复习提纲第1章、绪论1、了解电力系统的构成、特点极其发展方向。

2、了解电网调度中心、电力系统如何进行分级控制？3、了解电网调度自动化系统的发展、功能、设备构成。

第2章、电力系统频率控制1、理解电力系统的频率特性。

3、理解电力系统频率调整（一次，二次，三次基本概念，一、二次频率调整的原理、联合电力系统的调频（计算）、频率三次调整的基本原理（有功负荷经济分配）（计算），了解主调频厂、辅助调频厂、基荷厂的作用）4、理解频率异常、原因，理解我国电力系统频率紧急控制的措施。

5、理解频率崩溃（概念、过程）第3章、电力系统电压控制1、理解电力系统的电压特性。

2、电力系统无功负荷和无功电源有哪些？3、什么是电压中枢点，对中枢点电压调节方法有哪些？（原理）4、电力系统电压调整的方法（各种方法的理解（计算））5、了解无功功率与电力系统的经济运行（理解无功电源的最优分布、无功负荷的最优补偿（计算））6、什么是电力系统电压稳定性。

理解电力系统无功平衡与电压水平的关系、无功平衡与电压稳定性关系。

7、理解电压崩溃的概念低电压的概念8、了解防止电压稳定破坏的措施。

第4章、电力系统安全控制1、理解电力系统各种运行状态的基本概念，状态特征。

了解其控制目标和控制内容，掌握各种运行状态的转换。

2、理解电力系统静态安全分析过程（故障定义，筛选，分析（直流潮流法，计算）3、了解电力系统动态安全分析的方法（模式识别法，李雅普诺夫法）4、了解正常状态、恢复状态的安控。

5、掌握紧急状态的安控。

（紧急状态下系统可能出现的情况，原因，措施）6、理解电力系统安全控制的主要内容。

第5章、EMS高级应用软件PAS1、理解网络拓扑的基本，了解网络拓扑分析的方法。

2、掌握状态估计的功能基本原理，理解解其方法（计算）3、负荷预测（掌握分类，了解基本方法）4、潮流计算，掌握牛-拉法，P-Q分解法的基本原理（基本概念、计算）5、了解电力市场技术支持系统，理解电力市场化运营对EMS系统软件的影响。

第六章数据通信系统第一节数据通信系统构成一、通信系统的构成简单的通信系统由数据终端、调制解调器、通信线路、通信处理机和主计算机组成。

二、信道进行通信的通道又称为“信道”，按数据传输媒介的不同，数据传输信道可分为有线信道的无线信道两类，有线信道包括电力线载波、通信电缆、光纤、现场总线等。

无线信道包括无线电广播、微波、卫星通信等。

按数据传输模式的不同，可分为模拟信道和数字信道两类。

三、计算机网络（一）计算机网络功能:（1）数据传送（2）数据共享（3）软件共享（4）硬件共享（二）计算机网络的构成1、网络中的节点和路（1）节点:转接节点通常有通信控制处理机和集中器；访问节点包括计算机和信息终端。

（2）路：链路是两个节点之间承载信息流的线路或信道；通路由信源到信宿的若干节点和链路组成。

2、网络拓扑结构星形结构、总线结构、环形结构、分布式结构。

四、信息调制信息调制的基本方法：（1）振幅调制（2）频率调制（3）相位调制第二节数据传输的差错控制一、差错控制方法差错控制方法有：（1）循环检错发（2）检错重发法（3）反馈检验法（4）前向纠错法二、常用校验码常用的校验码方式有：（1）奇偶校验码（2）方正码（3）线性分组码（4）循环码（5）卷积码第三节通信方式一、串/并行转换计算机对数据的处理采用并行数据处理的方式，而数据传输线只有两根，上面传输的数据采用串行数据才能输出，因此，数据发送端的计算机设备要将数据通过传输线送出，必须将并行数据转换为串行数据才能传输，数据接收端必须将接收到的串行数据进行串/并行转换才能将数据送入数据库或斤西瓜处理。

二、数据通信的基本方式（1）单工通信系统:使用者只能向一个方向传输信息。

（2）半双工通信系统：信道两侧的设备都具有信号发送和接收能力，但不能同时工作（3）全双工通信系统：发送与接收可同时进行。

三、异步通信和同步通信1、异步通信收发数据时两侧装置所用的时钟是独立的。

为了保证数据帧内所有数据被正确接收，必须保证一个数据组内的提前量积累不超过半个码元。

第一章概述•本课程的主要内容•电力系统运行及监控与调度自动化•电网监控与调度自动化系统的结构及功能一、主要内容•交流数据采集与处理——这是实现电网监控与调度的基础•远动终端RTU——这是电网监控与调度的最小功能单元•变电站自动化——电网中有许多变电站，变电站的自动化是电网监控与调度的一个基本系统•配电网自动化——电网向用户供电，为了保证供电质量与经济性，需要提高配电网的自动化水平，保证优质服务。

配电网自动化就是实现优质服务的基础•数据通信系统——实现数据交换与信息交流的基础•EMS能量管理系统——这是调度自动化的核心或最高目的二、电力系统运行及监控与调度自动化•电力系统运行状态•电网监控与调度自动化在电力系统中的地位与作用•电力系统的分层控制•电力系统调度自动化系统的发展•调度自动化系统与电力市场•调度自动化系统及数据网络的安全防护（一）、电力系统运行状态一般认为电力系统满足了电能质量要求就可认为处于正常运行状态。

它满足两个条件，1.满足功率平衡2.满足节点电压和传输线功率要求3.简写表示为：E 表示满足整个系统有功、无功功率平衡的等式I 表示满足节点电压约束、支路约束的不等式4. 电力系统运行状态的几种描述（1）正常状态：满足E，I；用（E，I）表示（2）紧急状态：满足E，不满足I；用（E，Ī）表示（3）崩溃状态：E，I都不满足；用（Ē，Ī）表示（4）事故后恢复状态：满足I，不满足E；用（Ē，I）表示5. 电力系统五种状态之间的转换•上述五种状态的相互转换见图。

（二）、电网监控与调度自动化在电力系统中的地位与作用电力系统运行的可靠性及其电能的质量与电力系统的自动化水平有很密切的关系。

局部信息的自动化虽然可以快速反应电力系统的变化，但不具有全局功效，不能从全局的角度对系统的安全性作出全面而精确的评价。

电网监控与调度自动化系统又称为信息集中处理的自动化系统。

借助局部信息的集中处理，可以在某种程度上对电力系统实现全局性地预测与判断、分析与处理可能出现的运行情况。
