简要中央空调控制系统介绍

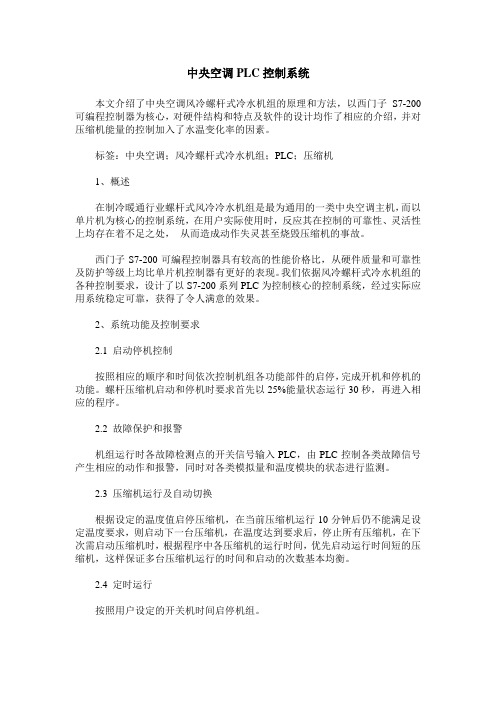

中央空调PLC控制系统本文介绍了中央空调风冷螺杆式冷水机组的原理和方法，以西门子S7-200可编程控制器为核心，对硬件结构和特点及软件的设计均作了相应的介绍，并对压缩机能量的控制加入了水温变化率的因素。

标签：中央空调；风冷螺杆式冷水机组；PLC；压缩机1、概述在制冷暖通行业螺杆式风冷冷水机组是最为通用的一类中央空调主机，而以单片机为核心的控制系统，在用户实际使用时，反应其在控制的可靠性、灵活性上均存在着不足之处，从而造成动作失灵甚至烧毁压缩机的事故。

西门子S7-200可編程控制器具有较高的性能价格比，从硬件质量和可靠性及防护等级上均比单片机控制器有更好的表现。

我们依据风冷螺杆式冷水机组的各种控制要求，设计了以S7-200系列PLC为控制核心的控制系统，经过实际应用系统稳定可靠，获得了令人满意的效果。

2、系统功能及控制要求2.1 启动停机控制按照相应的顺序和时间依次控制机组各功能部件的启停，完成开机和停机的功能。

螺杆压缩机启动和停机时要求首先以25%能量状态运行30秒，再进入相应的程序。

2.2 故障保护和报警机组运行时各故障检测点的开关信号输入PLC，由PLC控制各类故障信号产生相应的动作和报警，同时对各类模拟量和温度模块的状态进行监测。

2.3 压缩机运行及自动切换根据设定的温度值启停压缩机，在当前压缩机运行10分钟后仍不能满足设定温度要求，则启动下一台压缩机，在温度达到要求后，停止所有压缩机，在下次需启动压缩机时，根据程序中各压缩机的运行时间，优先启动运行时间短的压缩机，这样保证多台压缩机运行的时间和启动的次数基本均衡。

2.4 定时运行按照用户设定的开关机时间启停机组。

2.5 其他功能压缩机运行时间累计，压缩机能量调节，喷液阀控制等。

3、系统硬件构成及特点系统硬件控制方案如图1所示。

系统以常见的两台半封闭螺杆压缩机组成的系统为例，我们选用西门子S7-200CPU226作为控制核心，EM231热电阻模块配PT100铂电阻采集温度信号，在PLC中直接调用无需其他运算处理。

中央空调的自动控制摘要：简述中央空调系统自动控制，详细阐述中央空调控制方案中新风空调机组的自动控制。

关键词：中央空调；新风空调机组；自动控制空调系统是现代建筑的重要组成部分，也是建筑智能化管理系统主要管理内容之一，随着社会的发展，人们对生活和工作环境的要求越来越高，而中央空调系统的广泛应用，在改善和提高人们工作和居住环境质量及生活和健康水平上起着至关重要作用。

为了使中央空调系统能高效，经济，安全运行，中央空调多采用自动控制。

1. 中央空调的自动控制1.1中央空调自动控制目的（1）创造适宜的生活工作环境。

空气调节简称空调，它的目的是创造一个舒适的（室内）大气环境，使人在该环境中感到舒适；或者是保证（室内）大气环境满足生产工艺或科学研究，试验的需要。

（2）节约能源。

空调系统能耗通常占整个建筑能耗的40%左右，因此对空调系统进行节能控制具有极大的潜力和巨大的经济效益，一个进行了综合节能控制的空调系统节能效果极其可观。

（3）保证空调系统安全、可靠运行。

通过自动控制系统对空调系统各设备的运行进行检测，可以及时发现系统故障，自动关闭相关设备，并报警通知人们进行事故处理。

从而保证系统安全，可靠运行。

1.2中央空调系统的控制特点从控制角度分析，空调系统的被控对象（空调房间），具有干扰因素众多、运行多工况性、温、湿度相关性等特点。

（1）干扰因素众多，影响房间温湿度的干扰因素很多，例如，室外空气温度通过围护结构对室内空气温湿度的影响；通过窗进入室内的太阳辐射，它随季节变化，同时受气象条件影响；通过门、窗、缝隙等侵入室内的室外空气；引入室内的新风状态对房间空气状态的影响；由于室内人员的变动，照明、电气设备、工艺设备的开停所产生的余热余湿变化。

（2）运行的多工况性，中央空调系统对空气的处理过程具有很多的季节性。

一年中，至少要分为冬季、过渡季节和夏季。

同时由于空调运行的多样性，使运行管理和自动控制设备趋于复杂。

（3）温、湿度相关性，空气状态的两个主要参数温度和湿度，并不是完全独立的两个变量。

中央空调中央空调中央空调系统由冷热源系统和空气调节系统组成。

制冷系统为空气调节系统提供所需冷量，用以抵消室内环境的冷负荷；制热系统为空气调节系统提供用以抵消室内环境热负荷的热量。

制冷系统是中央空调系统至关重要的部分，其采用种类、运行方式、结构形式等直接影响了中央空调系统在运行中的经济性、高效性、合理性。

公司名称：恒华宏业外文名称：henghuahongye总部地点：北京市海淀区温泉镇太舟坞市场东楼2层E-041室成立时间：2011经营范围：中央空调公司性质：有限责任公司(自然人独资)年营业额：500万（2012年）员工数：120人法人代表：张志立制冷系统空调用制冷技术属于普通制冷范围，主要是采用液体气化制冷法。

（主要是利用液体气化过程要吸收比潜热，而且液体压力不同，其沸点也不同，压力越低，沸点越低。

）根据热量从高温物体向低温物体转移的不同方式，可分为：蒸气压缩式制冷、吸收式制冷。

发展由于中央空调在技术上完全可以满足小型化和小制冷量的要求，从而在家用消费领域存在扩大的趋势。

2010年行业市场规模达到450亿元，2011年进一步扩大，仅上半年市场规模就达300亿元，同比增长达40%以上。

《2013-2017年中国中央空调行业产销需求与投资预测分析报告》显示，市场占有率超过10%的企业包括大金、美的、格力，构成我国中央空调行业的第一梯队;美资四大冷水机组企业约克、开利、特灵、麦克维尔继续稳居第二梯队，在冷水机组市场中的优势仍然十分明显，并且在短期内难以被逾越，同样身处第二梯队的还有海信日立，作为专业变频多联机组企业，海信日立在专业化发展战略下保持了快速的增长。

行业销售专业人员认为，从2011年上半年度各大类产品的占有率情况与2011年度对比来看，各大类产品的占有率情况较为稳定，波动平缓。

不过其中仍然表现出值得关注的变化：多联机组和水地源热泵的整体占有率均略有下降，单元机组的占有率则有明显上升，这一现象说明了已经成为中国中央空调行业最重要产品形式的多联机组已经达到了一定的市场高峰，水地源热泵产品经历了高速增长之后逐渐归于冷静，而在国内家电系企业格力、美的等企业的推动下，单元机组大幅放量，增长尤为迅速。

自控系统介绍一、概述随着科技的不断发展和进步，现代化的建筑物迅速崛起及发展，已成为国民经济迅速增长的必然条件。

而现代化建筑物的大型化、智能化和多功能化，必然导致建筑物内机电设备种类繁多，技术性能复杂，维修服务保养项目的不断增加,管理工作已非人工所能应付.因此,采用自动化监控系统技术及计算机管理已成为现代建筑最重要的管理手段。

它可以大量的节省人力、能源、降低设备故障率、提高设备运行效率、延长设备使用寿命、减少维护及营运成本，提高建筑物总体运作管理水平。

建筑自动化监控系统（Building Automation System，简称BAS),实质上是一套中央监控系统（Central Control Monitoring System, 简称CCMS），有时称为综合中央管理系统.现阶段已广泛应用于各类建筑领域，以提供对各类建筑物内设备进行高效率管理与控制的有效途径。

BA系统的主要功能是：对机电设备实现以最优控制为中心的过程控制自动化；以运行状态监视和计算为中心的设备管理自动化；以安全状态监视和灾害控制为中心的安全管理自动化；以节能运行为中心的能量管理自动化.机房集中监控系统是智能建筑系统中最重要的子系统之一，这可以从以下几方面看出：智能建筑设备控制中机房设备相对比例较大，控制流程和技术较复杂,涉及自动控制、通信、计算机、图形及显示技术等。

机房集中监控系统，它不仅涉及对大厦的电、风、水等设备进行控制，而且与大厦的IT（信息技术）应用了有紧密的联系。

机房集中监控系统技术发展十分迅速,控制网络技术的突破性进展给楼宇控制领域带来巨大的影响。

机房集中监控系统是智能化工程中投资较大的部分。

1、系统的必要性随着计算机技术的发展和普及，计算机系统数量与日俱增，其配套的环境设备也日益增多,计算机房已成为各大单位的重要组成部分。

机房的环境设备(供配电、 UPS、暖通设备、等）必须时时刻刻为计算机系统提供正常的运行环境。

一旦机房设备出现故障，就会影响到计算机系统的运行，对数据传输、存储及系统运行的可靠性构成威胁，如事故严重又不能及时处理，就可能损坏硬件设备,造成严重后果。

中央空调运行原理
中央空调是一种集中供冷和供热的空气调节系统，它采用了先进的制冷技术。

中央空调的运行原理主要包括以下几个方面：
1. 制冷循环：中央空调主要通过制冷循环实现室内空气的降温。

制冷循环中的制冷剂通过蒸发、压缩、冷凝和膨胀等过程，在室内和室外之间循环流动，吸收室内热量并释放到室外。

这样就能达到降低室内温度的效果。

2. 蒸发器：中央空调系统中的蒸发器是室内冷凝器，工作于低压和低温的条件下。

当空调启动时，制冷剂从蒸发器中流过，吸收室内的热量，然后变成低温低压的气体。

3. 压缩机：制冷剂经过蒸发器后，低温低压的气体进入到压缩机。

压缩机对气体进行压缩，使其温度和压力升高，然后将热量传递给空气。

4. 冷凝器：高温高压的制冷剂经过压缩机后进入冷凝器。

冷凝器是通过散热器将高温的制冷剂散发出去，使其冷却并变成液态。

5. 膨胀阀：冷却液经过冷凝器后，通过膨胀阀进入到蒸发器。

膨胀阀的作用是控制制冷剂的流量，并在流过阀门时将液体制冷剂膨胀成低温低压的气体，从而开始新的循环。

通过以上循环往复运行，中央空调能够不断吸热、排热，使室内温度保持在设定的舒适范围内。

同时，中央空调还可以通过
改变蒸发器和冷凝器之间的工作状态，实现室内供暖。

整个过程需要依靠各个部件间的协调工作，从而达到供冷或供热的效果。

中央空调系统原理图中央空调系统主要由制冷机、冷却水循环系统、冷冻水循环系统、风机盘管系统和冷却塔组成。

各部分的作用及工作原理如下：制冷机通过压缩机将制冷剂压缩成液态后送蒸发器中与冷冻水进行热交换，将冷冻水制冷，冷冻泵将冷冻水送到各风机风口的冷却盘管中，由风机吹送达到降温的目的。

经蒸发后的制冷剂在冷凝器中释放出热量成气态，冷却泵将冷却水送到冷却塔上由水塔风机对其进行喷淋冷却，与大气之间进行热交换，将热量散发到大气中去。

中央空调系统部分组成：冷冻水循环系统该部分由冷冻泵、室内风机及冷冻水管道等组成。

从主机蒸发器流出的低温冷冻水由冷冻泵加压送入冷冻水管道（出水），进入室内进行热交换，带走房间内的热量，最后回到主机蒸发器（回水）。

室内风机用于将空气吹过冷冻水管道，降低空气温度，加速室内热交换。

冷却水循环部分该部分由冷却泵、冷却水管道、冷却水塔及冷凝器等组成。

冷冻水循环系统进行室内热交换的同时，必将带走室内大量的热能。

该热能通过主机内的冷媒传递给冷却水，使冷却水温度升高。

冷却泵将升温后的冷却水压入冷却水塔（出水），使之与大气进行热交换，降低温度后再送回主机冷凝器（回水）。

主机主机部分由压缩机、蒸发器、冷凝器及冷媒（制冷剂）等组成，其工作循环过程如下：首先低压气态冷媒被压缩机加压进入冷凝器并逐渐冷凝成高压液体。

在冷凝过程中冷媒会释放出大量热能，这部分热能被冷凝器中的冷却水吸收并送到室外的冷却塔上，最终释放到大气中去。

随后冷凝器中的高压液态冷媒在流经蒸发器前的节流降压装置时，因为压力的突变而气化，形成气液混合物进入蒸发器。

冷媒在蒸发器中不断气化，同时会吸收冷冻水中的热量使其达到较低温度。

最后，蒸发器中气化后的冷媒又变成了低压气体，重新进入了压缩机，如此循环往复。

广州大金空调大金空调广州正邦贸易有限公司。

大金家用中央空调原理
大金家用中央空调是一种通过空气循环系统实现室内空气调节的设备。

它将室内的暖气、冷气、除湿和新风等功能集成在一起，通过统一的控制系统进行控制和调节。

大金家用中央空调的工作原理主要包括以下几个部分：
1.制冷循环：空调系统通过制冷剂循环进行制冷。

制冷剂在蒸
发器中吸收室内热量，从而使室内空气温度下降。

然后，制冷剂在压缩机中被压缩成高温高压气体，释放出热量。

接着，制冷剂通过冷凝器散热，变成高压冷凝液。

2.送风系统：大金家用中央空调通过风机将制冷剂流经蒸发器
或冷凝器，从而使室内空气得以冷却或加热。

同时，通过送风系统将冷却后或加热后的空气均匀分布到整个室内空间。

3.控制系统：大金家用中央空调的控制系统主要由温度传感器、控制器和执行器等组成。

温度传感器感知室内空气的温度，并将这些信息传输给控制器。

控制器根据设定的温度要求，通过控制执行器，调节制冷循环和送风系统的工作，以达到室内空气温度的控制。

值得一提的是，大金家用中央空调还具有除湿和新风功能。

除湿功能通过降低室内空气的湿度，提高舒适度。

新风功能则通过引入新鲜空气，改善室内空气质量。

总的来说，大金家用中央空调的原理是通过制冷循环、送风系
统和控制系统的协同工作，对室内空气进行综合调节，以提供舒适、健康的室内环境。

中央空调常见的四种系统
3. 水冷式冷水机组+锅炉系统，需要专用机房和锅炉房，还需专人值守；初投资较低，运行费用高（制冷时系统效率高；但制热时采用锅炉，效率低）。

制冷受环境温度影响小，制热时不受环境温度影响。

4. 地源热泵中央空调系统，属于环保性系统，目前在世界上属于最流行的空调系统受各国政府的推荐使用；需要专用机房和埋管场所；初投资较高（主要为埋管费用），运行费为四个系统最低的（目前最节能的系统），且几乎不受环境温度的影响。

中央空调常见的四种系统
3. 水冷式冷水机组+锅炉系统，需要专用机房和锅炉房，还需专人值守；初投资较低，运行费用高（制冷时系统效率高；但制热时采用锅炉，效率低）。

制冷受环境温度影响小，制热时不受环境温度影响。

4. 地源热泵中央空调系统，属于环保性系统，目前在世界上属于最流行的空调系统受各国政府的推荐使用；需要专用机房和埋管场所；初投资较高（主要为埋管费用），运行费为四个系统最低的（目前最节能的系统），且几乎不受环境温度的影响。
