激光扫描共聚焦显微镜原理及应用激光扫描共聚焦显微镜（Laser Scanning Confocal Microscope）是一种高分辨率的显微镜技术。
它结合了光学和计算机技术，通过使用激光扫描技术将样品的逐点扫描成像，可以获取到非常清晰的三维图像。
激光扫描共聚焦显微镜的原理是基于共焦聚焦技术。
它使用一束激光光束照射在样品表面上，并收集激光光束的反射或荧光信号。
激光光束通过一个探测镜来聚焦在样品表面上的一个非常小的点上，该点称为焦点。
通过扫描样品，系统可以获取到完整的样品图像。
1.高分辨率：激光扫描共聚焦显微镜可以获得非常高的分辨率。
由于只有焦点附近的信息被收集，所以可以消除反射和散射带来的干扰，提高图像的清晰度和分辨率。
2.三维成像：激光扫描共聚焦显微镜可以进行多个焦面的扫描，从而获取到三维样品图像。
这使得可以观察样品的内部结构和深层次的信息。
3.高灵敏度：激光扫描共聚焦显微镜可以检测到样品的荧光信号。
这在生物医学领域中非常有用，可以用于观察细胞和组织中的荧光标记物。
4.实时观察：由于激光扫描共聚焦显微镜具有快速扫描和成像的能力，因此可以进行实时观察。
这对于研究动态过程和实时观察样品的变化非常有用。
在生物医学研究中，激光扫描共聚焦显微镜被广泛应用于观察和研究活细胞及组织的结构和功能。
它可以用于观察和研究细胞器的位置和运动、细胞的分裂过程、病理细胞的形态学变化等。
在材料科学研究中，激光扫描共聚焦显微镜可以用于观察和研究材料的结构和性质。
它可以帮助研究人员观察各种材料的微观结构、表面形貌以及材料中的缺陷和分子分布等。
在纳米技术研究中，激光扫描共聚焦显微镜可以用于观察和研究纳米材料的形态和结构。
它可以帮助研究人员观察纳米粒子的形状、大小和分布，研究纳米材料的组装过程和性质等。
总之，激光扫描共聚焦显微镜是一种非常强大并且在科学研究中得到广泛应用的显微镜技术。
它通过激光聚焦和扫描技术，可以获得高分辨率、三维成像和实时观察的样品图像，并且在生物医学研究、材料科学和纳米技术等领域有着重要的应用价值。

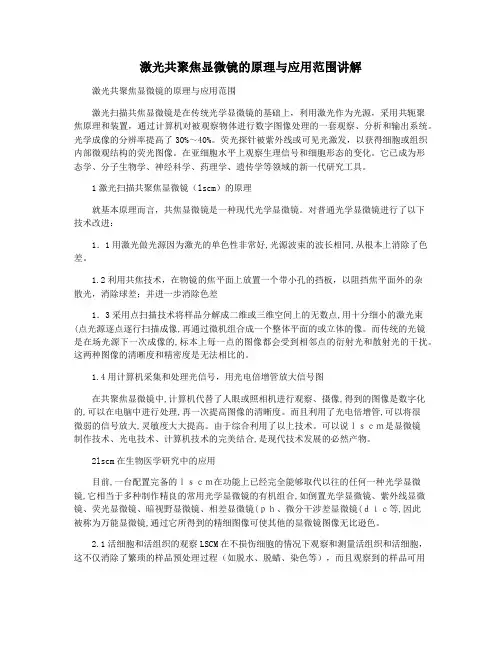

激光共聚焦显微镜的原理与应用范围讲解激光共聚焦显微镜的原理与应用范围激光扫描共焦显微镜是在传统光学显微镜的基础上，利用激光作为光源，采用共轭聚焦原理和装置，通过计算机对被观察物体进行数字图像处理的一套观察、分析和输出系统。
光学成像的分辨率提高了30%～40%。
荧光探针被紫外线或可见光激发，以获得细胞或组织内部微观结构的荧光图像。
在亚细胞水平上观察生理信号和细胞形态的变化。
它已成为形态学、分子生物学、神经科学、药理学、遗传学等领域的新一代研究工具。
1激光扫描共聚焦显微镜（lscm）的原理就基本原理而言，共焦显微镜是一种现代光学显微镜。
对普通光学显微镜进行了以下技术改进：1．1用激光做光源因为激光的单色性非常好,光源波束的波长相同,从根本上消除了色差。
1.2利用共焦技术，在物镜的焦平面上放置一个带小孔的挡板，以阻挡焦平面外的杂散光，消除球差；并进一步消除色差1．3采用点扫描技术将样品分解成二维或三维空间上的无数点,用十分细小的激光束(点光源逐点逐行扫描成像,再通过微机组合成一个整体平面的或立体的像。
而传统的光镜是在场光源下一次成像的,标本上每一点的图像都会受到相邻点的衍射光和散射光的干扰。
这两种图像的清晰度和精密度是无法相比的。
1.4用计算机采集和处理光信号，用光电倍增管放大信号图在共聚焦显微镜中,计算机代替了人眼或照相机进行观察、摄像,得到的图像是数字化的,可以在电脑中进行处理,再一次提高图像的清晰度。
而且利用了光电倍增管,可以将很微弱的信号放大,灵敏度大大提高。
由于综合利用了以上技术。
可以说ｌｓｃｍ是显微镜制作技术、光电技术、计算机技术的完美结合,是现代技术发展的必然产物。
2lscm在生物医学研究中的应用目前,一台配置完备的ｌｓｃｍ在功能上已经完全能够取代以往的任何一种光学显微镜,它相当于多种制作精良的常用光学显微镜的有机组合,如倒置光学显微镜、紫外线显微镜、荧光显微镜、暗视野显微镜、相差显微镜(ｐｈ、微分干涉差显微镜(ｄｉｃ等,因此被称为万能显微镜,通过它所得到的精细图像可使其他的显微镜图像无比逊色。
1．激光共聚焦扫描显微镜的基本原理？与普通显微镜的区别？1.原理：激光共聚焦扫描显微镜利用激光束经光源前方的照明针孔（激发针孔）形成点光源，在物镜焦平面上形成一个轮廓分明的小点，激发出的荧光经原来的入射光路直接反向回到分光镜，并将荧光直接送到探测器前方的探测针孔（共聚焦针孔），通过探测针孔时先聚焦，由探测针孔后的光电倍增管逐点接收，在计算机屏幕上形成清晰的荧光图像。
照明针孔和探测针孔相对于物镜焦平面是共轭（共焦）的，即光点通过一系列的透镜，最终可同时焦聚于照明针孔和探测针孔。
这样，标本上的被照射点发射的荧光在探测针孔处成像，而来自该点以外的任何发射荧光均被探测针孔阻挡。
2.区别：共聚焦显微镜与普通显微镜相比有许多独特的优点，包括：可以控制焦深、照明强度、降低非焦平面光线的噪音干扰，从一定厚度标本中获取光学切片，即显微CT。
最核心的优点是降低噪音干扰：对于物镜焦平面的焦点处发出的光在针孔处可以得到很好地会聚，可以全部通过针孔探测器接收，而在焦平面上下位置发出的光在针孔处会产生直径很大的光斑，对比针孔的直径大小，则只有极少部分的光可以透过针孔被探测器接收。
而随着距离物镜焦平面的的距离越大，杂散光在探测针孔处的弥散斑就越大，能透过针孔的能量就越少，探测器上产生的信号就越小，这样就能有效防止杂质信号。
2．钙指示剂的类别和优缺点：1. 生物发光蛋白优点：不需要荧光激发系统，光毒性小。
缺点：不能通透细胞膜，对技术要求高，效率较低，需要较多的指示剂。
2. 荧光蛋白指示剂优点:比值测定，荧光信号强。
缺点：染料的信号可变度小，对PH值变化敏感。
3. Fura2（比值型）优点：避免实验设备、细胞类型、实验个体的差异，数据具有高度可比性。
缺点：紫外激发，一定的自发荧光，损害细胞的能量代谢。
4. Fluo3（非比值型）优点：激发，自发荧光小，对细胞的损害较小。
缺点：数据直接为荧光强度值，容易受染料浓度、细胞动态变化等因素的影响。
激光共聚焦显微镜的原理与应用范围讲解激光共聚焦显微镜的原理与应用范围激光扫描共聚焦显微镜是采用激光作为光源，在传统光学显微镜基础上采用共轭聚焦原理和装置，并利用计算机对所观察的对象进行数字图象处理的一套观察、分析和输出系统。
把光学成像的分辨率提高了30%~40%，使用紫外或可见光激发荧光探针，从而得到细胞或组织内部微细结构的荧光图像，在亚细胞水平上观察生理号及细胞形态的变化，成为形态学，分子生物学，神经科学，药理学，遗传学等领域中新一代的研究工具。
1激光扫描共聚焦显微镜（LSCM）的原理从基本原理上讲,共聚焦显微镜是一种现代化的光学显微镜,它对普通光镜从技术上作了以下几点改进:1．1用激光做光源因为激光的单色性非常好,光源波束的波长相同,从根本上消除了色差。
1．2采用共聚焦技术在物镜的焦平面上放置了一个当中带有小孔的挡板,将焦平面以外的杂散光挡住,消除了球差;并进一步消除了色差1．3采用点扫描技术将样品分解成二维或三维空间上的无数点,用十分细小的激光束(点光源逐点逐行扫描成像,再通过微机组合成一个整体平面的或立体的像。
而传统的光镜是在场光源下一次成像的,标本上每一点的图像都会受到相邻点的衍射光和散射光的干扰。
这两种图像的清晰度和精密度是无法相比的。
1．4用计算机采集和处理光号,并利用光电倍增管放大号图在共聚焦显微镜中,计算机代替了人眼或照相机进行观察、摄像,得到的图像是数字化的,可以在电脑中进行处理,再一次提高图像的清晰度。
而且利用了光电倍增管,可以将很微弱的号放大,灵敏度提高。
由于综合利用了以上技术。
可以说ＬＳＣＭ是显微镜制作技术、光电技术、计算机技术的完美结合,是现代技术发展的必然产物。
2ＬＳＣＭ在生物医学研究中的应用现在,一台配置完备的ＬＳＣＭ在功能上已经完全能够代替以往的任何一种光学显微镜,它相当于多种制作良好的经常利用光学显微镜的有机组合,如颠倒光学显微镜、紫外线显微镜、荧光显微镜、暗视野显微镜、相差显微镜(ＰＨ、微分干涉差显微镜(ＤＩＣ等,因此被称为万能显微镜,通过它所获得的精密图像可使其他的显微镜图像无比逊色。

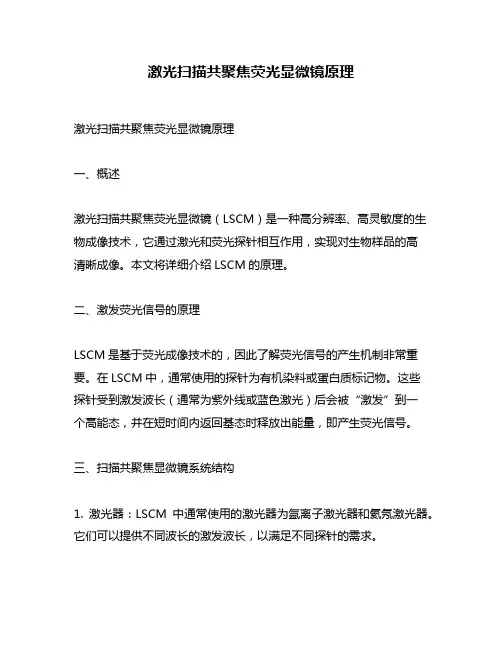

激光扫描共聚焦荧光显微镜原理激光扫描共聚焦荧光显微镜原理一、概述激光扫描共聚焦荧光显微镜（LSCM）是一种高分辨率、高灵敏度的生物成像技术，它通过激光和荧光探针相互作用，实现对生物样品的高清晰成像。
本文将详细介绍LSCM的原理。
二、激发荧光信号的原理LSCM是基于荧光成像技术的，因此了解荧光信号的产生机制非常重要。
在LSCM中，通常使用的探针为有机染料或蛋白质标记物。
这些探针受到激发波长（通常为紫外线或蓝色激光）后会被“激发”到一个高能态，并在短时间内返回基态时释放出能量，即产生荧光信号。
三、扫描共聚焦显微镜系统结构1. 激光器：LSCM中通常使用的激光器为氩离子激光器和氦氖激光器。
它们可以提供不同波长的激发波长，以满足不同探针的需求。
2. 光学系统：光学系统包括激光束聚焦、激光扫描和探测系统。
其中，激光束聚焦是将激光束聚焦到样品上的过程，通常使用的是物镜；激光扫描是将激光束在样品表面移动的过程，通常使用的是振镜；探测系统用于收集荧光信号，并将其转化为数字信号。
3. 样品台和样品固定装置：样品台用于放置样品，通常可以进行XYZ三向移动。
样品固定装置可以确保样品不会在成像过程中移动或震动。
4. 计算机：计算机用于控制整个系统，并处理、分析和显示成像数据。
四、扫描共聚焦显微镜成像原理1. 感应体积：感应体积是指在LSCM中能够产生荧光信号的三维区域。
它由两个因素决定：一个是物镜的数值孔径（NA），另一个是激发波长。
感应体积越小，则分辨率越高。
2. 扫描方式：LSCM采用的是点扫描或线扫描方式。
点扫描方式是将激光束聚焦到样品上的一个点，然后在样品表面移动，重复这个过程直到整个样品成像完毕；线扫描方式是将激光束聚焦成一条线，然后在样品表面移动，重复这个过程直到整个样品成像完毕。
3. 探测方式：LSCM采用的是共聚焦探测方式。
共聚焦探测可以减少背景信号和散射信号的干扰，提高成像信噪比。
五、LSCM应用LSCM广泛应用于生物学研究中，如细胞生物学、神经科学、分子生物学等领域。
激光共聚焦显微镜的原理与应用范围激光扫描共聚焦显微镜是采用激光作为光源，在传统光学显微镜基础上采用共轭聚焦原理和装置，并利用计算机对所观察的对象进行数字图象处理的一套观察、分析和输出系统。
把光学成像的分辨率提高了30%~40%，使用紫外或可见光激发荧光探针，从而得到细胞或组织内部微细结构的荧光图像，在亚细胞水平上观察生理信号及细胞形态的变化，成为形态学，分子生物学，神经科学，药理学，遗传学等领域中新一代的研究工具。
1 激光扫描共聚焦显微镜（LSCM）的原理从基本原理上讲,共聚焦显微镜是一种现代化的光学显微镜,它对普通光镜从技术上作了以下几点改进:1．1用激光做光源因为激光的单色性非常好,光源波束的波长相同,从根本上消除了色差。
1．2采用共聚焦技术在物镜的焦平面上放置了一个当中带有小孔的挡板,将焦平面以外的杂散光挡住,消除了球差;并进一步消除了色差1．3采用点扫描技术将样品分解成二维或三维空间上的无数点,用十分细小的激光束(点光源)逐点逐行扫描成像,再通过微机组合成一个整体平面的或立体的像。
而传统的光镜是在场光源下一次成像的,标本上每一点的图像都会受到相邻点的衍射光和散射光的干扰。
这两种图像的清晰度和精密度是无法相比的。
1．4用计算机采集和处理光信号,并利用光电倍增管放大信号图在共聚焦显微镜中,计算机代替了人眼或照相机进行观察、摄像,得到的图像是数字化的,可以在电脑中进行处理,再一次提高图像的清晰度。
而且利用了光电倍增管,可以将很微弱的信号放大,灵敏度大大提高。
由于综合利用了以上技术。
可以说ＬＳＣＭ是显微镜制作技术、光电技术、计算机技术的完美结合,是现代技术发展的必然产物。
2 ＬＳＣＭ在生物医学研究中的应用目前,一台配置完备的ＬＳＣＭ在功能上已经完全能够取代以往的任何一种光学显微镜,它相当于多种制作精良的常用光学显微镜的有机组合,如倒置光学显微镜、紫外线显微镜、荧光显微镜、暗视野显微镜、相差显微镜(ＰＨ)、微分干涉差显微镜(ＤＩＣ)等,因此被称为万能显微镜,通过它所得到的精细图像可使其他的显微镜图像无比逊色。
