激光扫描共聚焦显微镜的原理和应用

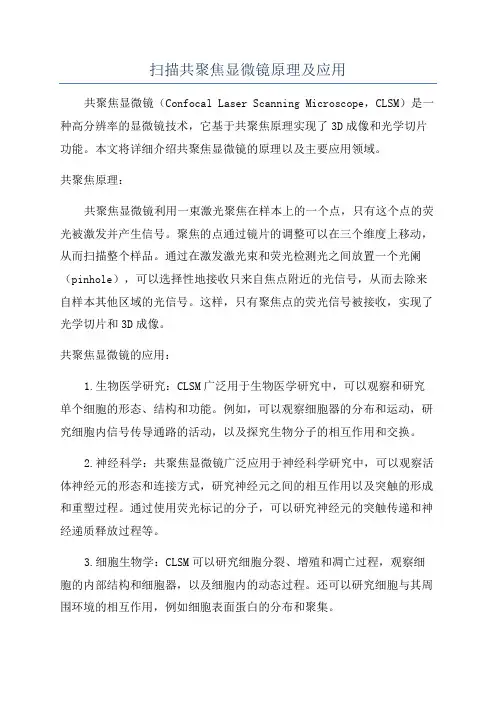

扫描共聚焦显微镜原理及应用共聚焦显微镜（Confocal Laser Scanning Microscope，CLSM）是一种高分辨率的显微镜技术，它基于共聚焦原理实现了3D成像和光学切片功能。

本文将详细介绍共聚焦显微镜的原理以及主要应用领域。

共聚焦原理：共聚焦显微镜利用一束激光聚焦在样本上的一个点，只有这个点的荧光被激发并产生信号。

聚焦的点通过镜片的调整可以在三个维度上移动，从而扫描整个样品。

通过在激发激光束和荧光检测光之间放置一个光阑（pinhole），可以选择性地接收只来自焦点附近的光信号，从而去除来自样本其他区域的光信号。

这样，只有聚焦点的荧光信号被接收，实现了光学切片和3D成像。

共聚焦显微镜的应用：1.生物医学研究：CLSM广泛用于生物医学研究中，可以观察和研究单个细胞的形态、结构和功能。

例如，可以观察细胞器的分布和运动，研究细胞内信号传导通路的活动，以及探究生物分子的相互作用和交换。

2.神经科学：共聚焦显微镜广泛应用于神经科学研究中，可以观察活体神经元的形态和连接方式，研究神经元之间的相互作用以及突触的形成和重塑过程。

通过使用荧光标记的分子，可以研究神经元的突触传递和神经递质释放过程等。

3.细胞生物学：CLSM可以研究细胞分裂、增殖和凋亡过程，观察细胞的内部结构和细胞器，以及细胞内的动态过程。

还可以研究细胞与其周围环境的相互作用，例如细胞表面蛋白的分布和聚集。

4.药物研发：共聚焦显微镜可以用于药物研发过程中的细胞活性和药效评估。

通过观察和分析细胞中的信号通路活性和细胞的生理反应，可以评估药物的效果和毒性。

5.材料科学：共聚焦显微镜可以用于材料表面和界面的观察，以及材料的纳米结构和形貌的研究。

它在材料科学领域有着广泛的应用，例如纳米颗粒的制备和性能评估，纳米材料的光学和电学性质的研究等。

总结：共聚焦显微镜作为一种高分辨率的显微镜技术，通过共聚焦原理实现了3D成像和光学切片功能。

它在生物医学、神经科学、细胞生物学、药物研发和材料科学等领域有着广泛的应用。

激光扫描共聚焦显微镜原理及应用激光扫描共聚焦显微镜（Laser Scanning Confocal Microscope）是一种高分辨率的显微镜技术。

它结合了光学和计算机技术，通过使用激光扫描技术将样品的逐点扫描成像，可以获取到非常清晰的三维图像。

激光扫描共聚焦显微镜的原理是基于共焦聚焦技术。

它使用一束激光光束照射在样品表面上，并收集激光光束的反射或荧光信号。

激光光束通过一个探测镜来聚焦在样品表面上的一个非常小的点上，该点称为焦点。

通过扫描样品，系统可以获取到完整的样品图像。

1.高分辨率：激光扫描共聚焦显微镜可以获得非常高的分辨率。

由于只有焦点附近的信息被收集，所以可以消除反射和散射带来的干扰，提高图像的清晰度和分辨率。

2.三维成像：激光扫描共聚焦显微镜可以进行多个焦面的扫描，从而获取到三维样品图像。

这使得可以观察样品的内部结构和深层次的信息。

3.高灵敏度：激光扫描共聚焦显微镜可以检测到样品的荧光信号。

这在生物医学领域中非常有用，可以用于观察细胞和组织中的荧光标记物。

4.实时观察：由于激光扫描共聚焦显微镜具有快速扫描和成像的能力，因此可以进行实时观察。

这对于研究动态过程和实时观察样品的变化非常有用。

在生物医学研究中，激光扫描共聚焦显微镜被广泛应用于观察和研究活细胞及组织的结构和功能。

它可以用于观察和研究细胞器的位置和运动、细胞的分裂过程、病理细胞的形态学变化等。

在材料科学研究中，激光扫描共聚焦显微镜可以用于观察和研究材料的结构和性质。

它可以帮助研究人员观察各种材料的微观结构、表面形貌以及材料中的缺陷和分子分布等。

在纳米技术研究中，激光扫描共聚焦显微镜可以用于观察和研究纳米材料的形态和结构。

它可以帮助研究人员观察纳米粒子的形状、大小和分布，研究纳米材料的组装过程和性质等。

总之，激光扫描共聚焦显微镜是一种非常强大并且在科学研究中得到广泛应用的显微镜技术。

它通过激光聚焦和扫描技术，可以获得高分辨率、三维成像和实时观察的样品图像，并且在生物医学研究、材料科学和纳米技术等领域有着重要的应用价值。

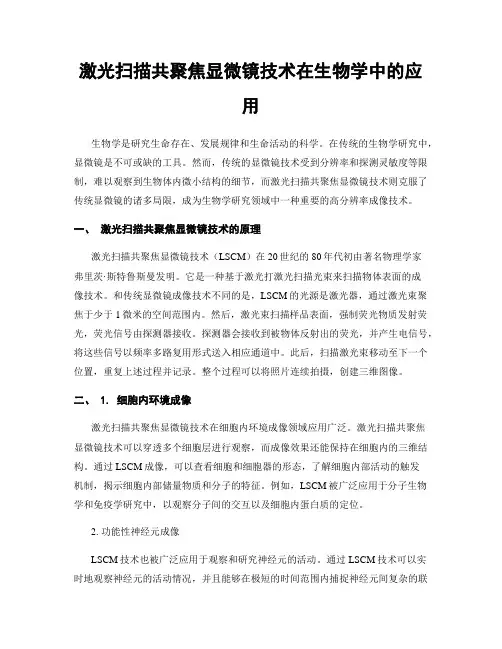

激光扫描共聚焦显微镜技术在生物学中的应用生物学是研究生命存在、发展规律和生命活动的科学。

在传统的生物学研究中，显微镜是不可或缺的工具。

然而，传统的显微镜技术受到分辨率和探测灵敏度等限制，难以观察到生物体内微小结构的细节，而激光扫描共聚焦显微镜技术则克服了传统显微镜的诸多局限，成为生物学研究领域中一种重要的高分辨率成像技术。

一、激光扫描共聚焦显微镜技术的原理激光扫描共聚焦显微镜技术（LSCM）在20世纪的80年代初由著名物理学家弗里茨·斯特鲁斯曼发明。

它是一种基于激光打激光扫描光束来扫描物体表面的成像技术。

和传统显微镜成像技术不同的是，LSCM的光源是激光器，通过激光束聚焦于少于1微米的空间范围内。

然后，激光束扫描样品表面，强制荧光物质发射荧光，荧光信号由探测器接收。

探测器会接收到被物体反射出的荧光，并产生电信号，将这些信号以频率多路复用形式送入相应通道中。

此后，扫描激光束移动至下一个位置，重复上述过程并记录。

整个过程可以将照片连续拍摄，创建三维图像。

二、 1. 细胞内环境成像激光扫描共聚焦显微镜技术在细胞内环境成像领域应用广泛。

激光扫描共聚焦显微镜技术可以穿透多个细胞层进行观察，而成像效果还能保持在细胞内的三维结构。

通过LSCM成像，可以查看细胞和细胞器的形态，了解细胞内部活动的触发机制，揭示细胞内部储量物质和分子的特征。

例如，LSCM被广泛应用于分子生物学和免疫学研究中，以观察分子间的交互以及细胞内蛋白质的定位。

2. 功能性神经元成像LSCM技术也被广泛应用于观察和研究神经元的活动。

通过LSCM技术可以实时地观察神经元的活动情况，并且能够在极短的时间范围内捕捉神经元间复杂的联系。

由于神经元在体内不断的活动，这需要实时的成像技术，LSCM正好能满足这样的需求。

3. 病原体与宿主细胞相互作用分析病原体与宿主细胞的相互作用是研究感染病患的关键问题。

通过LSCM技术，可以更深入的了解病原体与宿主细胞之间的相互作用过程，包括侵染、排异、生存和繁殖等方面。

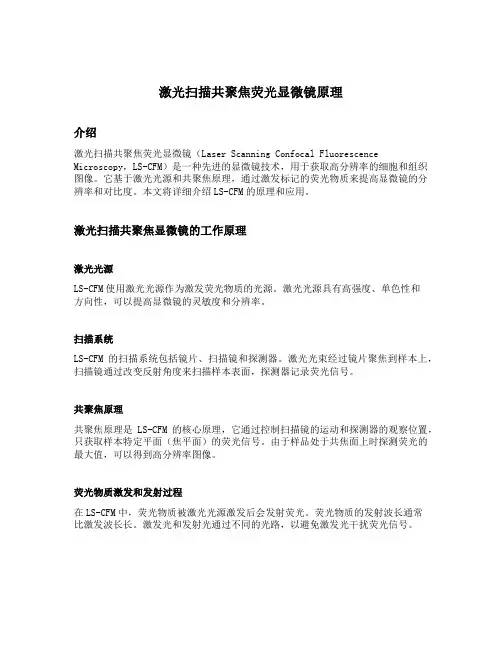

激光扫描共聚焦荧光显微镜原理介绍激光扫描共聚焦荧光显微镜（Laser Scanning Confocal Fluorescence Microscopy，LS-CFM）是一种先进的显微镜技术，用于获取高分辨率的细胞和组织图像。

它基于激光光源和共聚焦原理，通过激发标记的荧光物质来提高显微镜的分辨率和对比度。

本文将详细介绍LS-CFM的原理和应用。

激光扫描共聚焦显微镜的工作原理激光光源LS-CFM使用激光光源作为激发荧光物质的光源。

激光光源具有高强度、单色性和方向性，可以提高显微镜的灵敏度和分辨率。

扫描系统LS-CFM的扫描系统包括镜片、扫描镜和探测器。

激光光束经过镜片聚焦到样本上，扫描镜通过改变反射角度来扫描样本表面，探测器记录荧光信号。

共聚焦原理共聚焦原理是LS-CFM的核心原理，它通过控制扫描镜的运动和探测器的观察位置，只获取样本特定平面（焦平面）的荧光信号。

由于样品处于共焦面上时探测荧光的最大值，可以得到高分辨率图像。

荧光物质激发和发射过程在LS-CFM中，荧光物质被激光光源激发后会发射荧光。

荧光物质的发射波长通常比激发波长长。

激发光和发射光通过不同的光路，以避免激发光干扰荧光信号。

LS-CFM的优势1.高分辨率：共聚焦原理使LS-CFM能够获取超过传统荧光显微镜的分辨率，可以观察更细微的结构和细胞器。

2.高对比度：由于共焦面上只有样品发出的荧光被探测到，背景信号减少，对比度更高。

3.深度扫描能力：LS-CFM具有深度扫描能力，可以获取样本的三维图像。

这对于观察细胞内部结构和复杂的生物组织是非常重要的。

4.实时观察：LS-CFM可以实时地观察样本，能够捕捉到细胞和组织的动态变化。

5.多光标标记：通过使用不同的荧光标记剂，LS-CFM可以同时观察多个分子或细胞器的位置和相互作用。

LS-CFM的应用生物医学研究LS-CFM在生物医学研究中扮演着重要的角色。

它可以用于观测细胞分裂、细胞迁移、细胞凋亡以及细胞器的分布和运动。

1．激光共聚焦扫描显微镜的基本原理？与普通显微镜的区别？1.原理：激光共聚焦扫描显微镜利用激光束经光源前方的照明针孔（激发针孔）形成点光源，在物镜焦平面上形成一个轮廓分明的小点，激发出的荧光经原来的入射光路直接反向回到分光镜，并将荧光直接送到探测器前方的探测针孔（共聚焦针孔），通过探测针孔时先聚焦，由探测针孔后的光电倍增管逐点接收，在计算机屏幕上形成清晰的荧光图像。

照明针孔和探测针孔相对于物镜焦平面是共轭（共焦）的，即光点通过一系列的透镜，最终可同时焦聚于照明针孔和探测针孔。

这样，标本上的被照射点发射的荧光在探测针孔处成像，而来自该点以外的任何发射荧光均被探测针孔阻挡。

2.区别：共聚焦显微镜与普通显微镜相比有许多独特的优点，包括：可以控制焦深、照明强度、降低非焦平面光线的噪音干扰，从一定厚度标本中获取光学切片，即显微CT。

最核心的优点是降低噪音干扰：对于物镜焦平面的焦点处发出的光在针孔处可以得到很好地会聚，可以全部通过针孔探测器接收，而在焦平面上下位置发出的光在针孔处会产生直径很大的光斑，对比针孔的直径大小，则只有极少部分的光可以透过针孔被探测器接收。

而随着距离物镜焦平面的的距离越大，杂散光在探测针孔处的弥散斑就越大，能透过针孔的能量就越少，探测器上产生的信号就越小，这样就能有效防止杂质信号。

2．钙指示剂的类别和优缺点：1. 生物发光蛋白优点：不需要荧光激发系统，光毒性小。

缺点：不能通透细胞膜，对技术要求高，效率较低，需要较多的指示剂。

2. 荧光蛋白指示剂优点:比值测定，荧光信号强。

缺点：染料的信号可变度小，对PH值变化敏感。

3. Fura2（比值型）优点：避免实验设备、细胞类型、实验个体的差异，数据具有高度可比性。

缺点：紫外激发，一定的自发荧光，损害细胞的能量代谢。

4. Fluo3（非比值型）优点：激发，自发荧光小，对细胞的损害较小。

缺点：数据直接为荧光强度值，容易受染料浓度、细胞动态变化等因素的影响。

激光共聚焦扫描显微镜原理功能激光共聚焦扫描显微镜（Laser Scanning Confocal Microscope，简称LSCM）是一种高分辨率的显微镜，通过激光光源和共聚焦扫描技术可以实现对样品的三维成像。

该显微镜原理独特，功能丰富，下面将详细介绍。

首先，让我们了解一下激光共聚焦扫描显微镜的工作原理。

激光共聚焦扫描显微镜的激光光源可以产生高能量、单色和高单频的激光束，然后通过一系列光学元件将激光聚焦到一个微细尖端，形成一个极小的焦点。

这个焦点可以对样品进行扫描，通过激光与样品之间的相互作用，得到一系列的反射或荧光信号。

这些信号经过光学系统的分光探测器进行收集与分析，可以获得高分辨率的图像。

1.高分辨率成像：激光共聚焦扫描显微镜的光学系统可以聚焦到亚米级尺寸的焦点，并收集样品表面或内部的成像信号。

相比传统的荧光显微镜具有更高的分辨率。

2.三维成像：激光共聚焦扫描显微镜可以通过扫描激光焦点在样品内部的位置，获取样品的三维信息。

可以使用自动扫描系统，将激光在X、Y、Z三个方向的位置进行扫描，实现高质量的三维成像。

3.荧光探测：激光共聚焦扫描显微镜常用于生物医学等领域的研究，可以通过荧光标记的样品来观察样品的分子组成和生物过程。

荧光探测技术可以提供对细胞和组织结构的高分辨率成像。

4.实时观察：由于激光共聚焦扫描显微镜可以实现高速扫描和数据采集，可以实时观察样品的动态变化。

这使得该技术在生物学和材料科学研究中非常有用。

5.光谱分析：激光共聚焦扫描显微镜可以使用多种光谱探测器来进行荧光信号的分析。

可以通过收集不同波长的荧光信号，获得样品中的各种分子或物质的信息。

6.激光刺激：激光共聚焦扫描显微镜也可以进行激光刺激实验。

通过选择合适的激光波长和功率，可以在细胞或样品的特定区域进行局部刺激。

这对于研究细胞生理和功能是非常重要的。

总之，激光共聚焦扫描显微镜具有高分辨率成像、三维成像、荧光探测、实时观察、光谱分析和激光刺激等功能。

激光共聚焦显微镜的原理和应用1. 引言激光共聚焦显微镜（Laser Scanning Confocal Microscope，简称LSCM）是一种高分辨率的显微镜技术，已经广泛应用于生物学、医学和材料科学等领域。

本文将介绍激光共聚焦显微镜的原理和应用。

2. 原理激光共聚焦显微镜通过激光束的共聚焦和通过物体的反射或荧光发射来实现图像的采集。

2.1 激光共聚焦•通过透镜来聚焦激光束•聚焦点在样本表面上产生光斑•样本反射或发射出来的光再次通过透镜，聚焦到探测器上•透镜的位置可以移动，可以扫描整个样本2.2 反射和荧光信号的采集•激光束照射到样本上，经过反射或荧光发射•光学系统收集并聚焦这些发射的光•通过探测器记录下发射光的强度和位置•通过移动透镜和探测器，可以获得样本的三维图像3. 应用激光共聚焦显微镜在许多领域都得到了广泛的应用，以下是其中的几个典型应用。

3.1 细胞生物学•可以观察细胞的形态和结构•可以追踪细胞内的生物分子运动•可以观察细胞的生物化学过程3.2 分子生物学•可以观察和定量细胞器的分布和聚集情况•可以观察和测量分子的扩散速率•可以研究蛋白质的合成和代谢过程3.3 医学研究•可以观察和诊断组织和器官的病理变化•可以研究疾病的发生和发展机制•可以评估治疗方法的有效性和副作用3.4 材料科学•可以观察材料的微观结构和表面形貌•可以研究材料的热力学和力学性质•可以评估材料的耐久性和可靠性4. 总结激光共聚焦显微镜是一种高分辨率的显微镜技术，通过激光束的共聚焦和物体的反射或荧光发射来实现图像的采集。

它在细胞生物学、分子生物学、医学研究和材料科学等领域都有着广泛的应用。

利用激光共聚焦显微镜，科研人员可以观察和研究生物和材料的微观结构、功能和相互作用，为科学研究和应用提供了强大的工具。

激光扫描共聚焦显微镜及其应用激光扫描共聚焦显微镜（Laserscanningconfocalmicroscope,LSCM)是近代最先进的细胞生物医学分析仪器之一。

它是在荧光显微镜成像的基础上加装激光扫描装置，使用紫外光或可见光激光荧光探针，利用计算机进行图像处理，不仅可观察固定的细胞、组织切片，还可对活细胞的结构、分子、离子进行实时动态地观察和检测。

目前，激光扫描共聚焦显微技术已用于细胞形态定位、立体结构重组、动态变化过程等研究，并提供定量荧光测定、定量图像激光扫描共聚焦显微镜（Laser scanning confocal microscope, LSCM)是近代最先进的细胞生物医学分析仪器之一。

它是在荧光显微镜成像的基础上加装激光扫描装置，使用紫外光或可见光激光荧光探针，利用计算机进行图像处理，不仅可观察固定的细胞、组织切片，还可对活细胞的结构、分子、离子进行实时动态地观察和检测。

目前，激光扫描共聚焦显微技术已用于细胞形态定位、立体结构重组、动态变化过程等研究，并提供定量荧光测定、定量图像分析等实用研究手段，结合其他相关生物技术，在形态学、生理学、免疫学、遗传学等分子细胞生物学领域得到广泛应用。

激光共聚焦显微镜的原理激光扫描共聚焦显微镜是采用激光作为光源，在传统光学显微镜基础上采用共轭聚焦原理和装置，并利用计算机对所观察的对象进行数字图象处理的一套观察、分析和输出系统。

主要系统包括激光光源、自动显微镜、扫描模块（包括共聚焦光路通道和针孔、扫描镜、检测器）、数字信号处理器、计算机以及图象输出设备（显示器、彩色打印机）等。

通过激光扫描共聚焦显微镜，可以对观察样品进行断层扫描和成像。

因此，可以无损伤的观察和分析细胞的三维空间结构。

同时，通过激光扫描共聚焦显微镜也是活细胞的动态观察、多重免疫荧光标记和离子荧光标记观察的有力工具。

主要功能1、图像处理功能2、细胞生物学功能应用范围：（1）定量荧光测定；（2）定量共焦图像分析；（3）光学切片及三维重组；（4）动态观察；（5）荧光漂白恢复研究；（6）质膜流动性研究；（7）蛋白质相互作用研究；（8）激光显微外科及“光陷阱”研究；（9）光活化技术研究。

激光共聚焦显微镜的原理与应用范围激光扫描共聚焦显微镜是采用激光作为光源，在传统光学显微镜基础上采用共轭聚焦原理和装置，并利用计算机对所观察的对象进行数字图象处理的一套观察、分析和输出系统。

把光学成像的分辨率提高了30%~40%，使用紫外或可见光激发荧光探针，从而得到细胞或组织内部微细结构的荧光图像，在亚细胞水平上观察生理信号及细胞形态的变化，成为形态学，分子生物学，神经科学，药理学，遗传学等领域中新一代的研究工具。

1 激光扫描共聚焦显微镜（LSCM）的原理从基本原理上讲,共聚焦显微镜是一种现代化的光学显微镜,它对普通光镜从技术上作了以下几点改进:1．1用激光做光源因为激光的单色性非常好,光源波束的波长相同,从根本上消除了色差。

1．2采用共聚焦技术在物镜的焦平面上放置了一个当中带有小孔的挡板,将焦平面以外的杂散光挡住,消除了球差;并进一步消除了色差1．3采用点扫描技术将样品分解成二维或三维空间上的无数点,用十分细小的激光束(点光源)逐点逐行扫描成像,再通过微机组合成一个整体平面的或立体的像。

而传统的光镜是在场光源下一次成像的,标本上每一点的图像都会受到相邻点的衍射光和散射光的干扰。

这两种图像的清晰度和精密度是无法相比的。

1．4用计算机采集和处理光信号,并利用光电倍增管放大信号图在共聚焦显微镜中,计算机代替了人眼或照相机进行观察、摄像,得到的图像是数字化的,可以在电脑中进行处理,再一次提高图像的清晰度。

而且利用了光电倍增管,可以将很微弱的信号放大,灵敏度大大提高。

由于综合利用了以上技术。

可以说ＬＳＣＭ是显微镜制作技术、光电技术、计算机技术的完美结合,是现代技术发展的必然产物。

2 ＬＳＣＭ在生物医学研究中的应用目前,一台配置完备的ＬＳＣＭ在功能上已经完全能够取代以往的任何一种光学显微镜,它相当于多种制作精良的常用光学显微镜的有机组合,如倒置光学显微镜、紫外线显微镜、荧光显微镜、暗视野显微镜、相差显微镜(ＰＨ)、微分干涉差显微镜(ＤＩＣ)等,因此被称为万能显微镜,通过它所得到的精细图像可使其他的显微镜图像无比逊色。

激光共聚焦显微镜原理和应用共聚焦显微镜的发展历史1955年，Marvin Minsky利用共焦原理搭建了一台共焦显微镜，用来在体观察大脑的神经元网络。

1957年，Marvin Minsky申请了共聚焦显微镜的专利。

1970年，第一台单光束共聚焦激光扫描显微镜问世。

1985年，多个实验室的多篇报道显示共聚焦显微镜可以消除焦点模糊，得到非常清晰的图像。

1987年，BIO-RAD公司推出了第一台商业化的共聚焦显微镜。

共聚焦显微镜最大的优点就是可以只检测一个聚焦平面的信号。

样品聚焦平面和检测器（光电倍增管）之前均有一个针孔，针孔的设置可以有效地滤除非聚焦平面的信号，增加显微镜的信噪比。

激光扫描显微镜能够逐点和诸行对样品进行扫描，最终根据象素信息形成一个高对比度和高分辨率的图像。

通过逐层对样品扫描并把每一层的图像组合成一个整体，激光扫描显微镜能够对样品进行三维分析，非常适合于超厚样品的检测。

传统显微镜是一次性照明整个视野中的样品，因此可以用眼睛直接观察或者用CCD获取图像，没有时间延迟；而共聚焦显微镜是逐点成像，无法用眼睛成像，也无法用CCD获取图像，只能用探测器收集每个象素点的信号，再通过软件重构图象，有一定的时间延迟。

How a Confocal Image is FormedCondenser Lens Pinhole 1Pinhole 2Objective LensSpecimen DetectorWide Microscopy and Confocal MicoscopyWide Field Confocal Field Wide Field Confocal FieldConfocal Principle630 nm BandPass FilterTransmitted LightWhite Light Source620 -640 nm LightTransmitted LightLight Source520 nm Long Pass Filter>520 nm LightTransmitted Light Light Source575 nm Short Pass Filter<575 nm Light Standard Short Pass FiltersOptical FiltersDichroic Filter/Mirror at 45 degReflected light Transmitted Light Light Source 510 LP dichroic Mirror生命科学院的激光共聚焦显微镜Beam Path of Zeiss CLSM 510 METAThe unique scanning module is thecore of the LSM 510 META. It containsmotorized collimators, scanning mirrors,individually adjustable and positionablepinholes, and highly sensitive detectorsincluding the META detector. All thesecomponents are arranged to ensureoptimum specimen illumination andefficient collection of reflected oremitted light. A highly efficient opticalgrating provides an innovative way ofseparating the fluorescence emissions inthe META detector. The gratingprojects the entire fluorescencespectrum onto the 32 channels of theMETA detector. Thus, the spectralsignature is acquired for each pixel ofthe scanned image and subsequently canbe used for the digital separation intocomponent dyes.Focus ConeSpecimen X/Y ImageXYTo get an 2 D image, the excitation spot has to be moved over the specimen3 D information is acquired by moving the excitation focus not only in XY direction but also in Z direction. The result is a 3 D data stack consisting of number of XY images representing different optical sections from the specimenX/Y/Z StackZ-Driveoptical slice共聚焦显微镜的三维信息采集zxy# z sections =#imagesA confocal data set is similar to a book. A book has many pages, and Each page shows information only available if you move down to that page and ready it. Reading a page in a book, is just like scanning with a confocal microscope –you remove all of the other pages!z xy zyy The advantage of confocal microscopy is that you can visualize frames from a 3D object even in planes that you don’t image directly. This is called “slicing” an object and is an important component of confocal imaging.三维数据重构建荧光共振能量转移荧光共振能量转移（Fluorescence Resonance Energy Transfer，FRET）作为一种高效的光学“分子标尺”，在生物大分子相互作用、免疫分析、核酸检测等方面有广泛的应用。

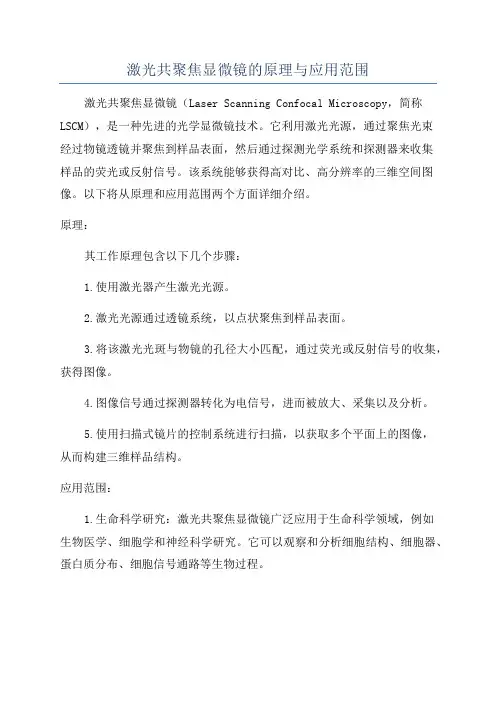

激光共聚焦显微镜的原理与应用范围激光共聚焦显微镜（Laser Scanning Confocal Microscopy，简称LSCM），是一种先进的光学显微镜技术。

它利用激光光源，通过聚焦光束经过物镜透镜并聚焦到样品表面，然后通过探测光学系统和探测器来收集样品的荧光或反射信号。

该系统能够获得高对比、高分辨率的三维空间图像。

以下将从原理和应用范围两个方面详细介绍。

原理：其工作原理包含以下几个步骤：1.使用激光器产生激光光源。

2.激光光源通过透镜系统，以点状聚焦到样品表面。

3.将该激光光斑与物镜的孔径大小匹配，通过荧光或反射信号的收集，获得图像。

4.图像信号通过探测器转化为电信号，进而被放大、采集以及分析。

5.使用扫描式镜片的控制系统进行扫描，以获取多个平面上的图像，从而构建三维样品结构。

应用范围：1.生命科学研究：激光共聚焦显微镜广泛应用于生命科学领域，例如生物医学、细胞学和神经科学研究。

它可以观察和分析细胞结构、细胞器、蛋白质分布、细胞信号通路等生物过程。

2.材料科学研究：激光共聚焦显微镜可以用于材料表面和内部结构的分析。

例如，可以观察材料的纳米结构、微孔等特征，也可以用于观察材料的表面反应、拓扑结构等。

3.环境科学研究：激光共聚焦显微镜可以用于环境污染物的检测与分析。

例如，可以观察和分析水体、土壤等环境样品中微小颗粒、微生物的分布和数量。

4.医学诊断和临床应用：激光共聚焦显微镜可用于医学诊断和临床应用。

例如，用于检测肿瘤标志物、血液细胞计数、皮肤病变的分析等。

5.药物研发：激光共聚焦显微镜可以用于药物研发过程中的药效评估、药物代谢机制研究等。

6.光学器件和半导体工艺：激光共聚焦显微镜可以用于光学器件的检测和调试，例如芯片封装、薄膜材料的测试等。

总之，激光共聚焦显微镜在生命科学、材料科学、环境科学、医学、药物研发等领域具有广泛的应用价值。

随着科学技术的不断进步，激光共聚焦显微镜将会在更多的领域中发挥重要作用，推动科学研究和技术发展。

激光共聚焦显微镜的原理与应用范围激光扫描共聚焦显微镜是采用激光作为光源，在传统光学显微镜基础上采用共轭聚焦原理和装置，并利用计算机对所观察的对象进行数字图象处理的一套观察、分析和输出系统。

把光学成像的分辨率提高了30%~40%，使用紫外或可见光激发荧光探针，从而得到细胞或组织内部微细结构的荧光图像，在亚细胞水平上观察生理信号及细胞形态的变化，成为形态学，分子生物学，神经科学，药理学，遗传学等领域中新一代的研究工具。

1 激光扫描共聚焦显微镜（LSCM）的原理从基本原理上讲,共聚焦显微镜是一种现代化的光学显微镜,它对普通光镜从技术上作了以下几点改进:1．1用激光做光源因为激光的单色性非常好,光源波束的波长相同,从根本上消除了色差。

1．2采用共聚焦技术在物镜的焦平面上放置了一个当中带有小孔的挡板,将焦平面以外的杂散光挡住,消除了球差;并进一步消除了色差1．3采用点扫描技术将样品分解成二维或三维空间上的无数点,用十分细小的激光束(点光源)逐点逐行扫描成像,再通过微机组合成一个整体平面的或立体的像。

而传统的光镜是在场光源下一次成像的,标本上每一点的图像都会受到相邻点的衍射光和散射光的干扰。

这两种图像的清晰度和精密度是无法相比的。

1．4用计算机采集和处理光信号,并利用光电倍增管放大信号图在共聚焦显微镜中,计算机代替了人眼或照相机进行观察、摄像,得到的图像是数字化的,可以在电脑中进行处理,再一次提高图像的清晰度。

而且利用了光电倍增管,可以将很微弱的信号放大,灵敏度大大提高。

由于综合利用了以上技术。

可以说ＬＳＣＭ是显微镜制作技术、光电技术、计算机技术的完美结合,是现代技术发展的必然产物。

2 ＬＳＣＭ在生物医学研究中的应用目前,一台配置完备的ＬＳＣＭ在功能上已经完全能够取代以往的任何一种光学显微镜,它相当于多种制作精良的常用光学显微镜的有机组合,如倒置光学显微镜、紫外线显微镜、荧光显微镜、暗视野显微镜、相差显微镜(ＰＨ)、微分干涉差显微镜(ＤＩＣ)等,因此被称为万能显微镜,通过它所得到的精细图像可使其他的显微镜图像无比逊色。

激光共聚焦显微镜原理和应用
激光共聚焦显微镜，又称双代理镜，是一种精密的衍射成像仪器，在
显微镜中用于研究各种微小样品的形态、结构和化学特性。

激光共聚焦显
微镜是一种高灵敏的、具有很高的分辨率的光学显微成像系统，在生物、
材料和分析科学等领域有着广泛的应用。

激光共聚焦显微镜的基本原理是利用一种双代理镜，其中一个代理镜
将外入的量子光束分成两部分，一部分照射到样品上，另一部分反射到另
一个代理镜上，两支平行光线通过要研究的样品，做出聚焦的衍射图像，
然后将衍射图像反射到接收端，接收端再将衍射图像转换成电子信号，然
后显示在屏幕上，这样就能将样品的形态、结构和化学组成辨认出来。

由于激光共聚焦显微镜的衍射成像效果比传统的光学显微镜要好，所
以在研究微小样品的形态、结构和化学组成时非常有用。

它可以用来观察
微小样品的形状和细节，如细胞、细菌和细胞器结构等，还可以观察抗原、抗体和药物在细胞和组织内的分布情况，在药物研发、生物医学、食品卫
生质量检测等多个领域得到了广泛的应用。

激光共聚焦显微镜的原理和应用李楠王黎明杨军关键词激光; 显微镜; 原理和作用中国图书资料分类法分类号R 318. 51激光共聚焦显微镜是80年代发展起来的一项划时代意义的高科技新产品, 它是在荧光显微镜成像基础上加装了激光扫描装置, 利用计算机进行图象处理, 使用紫外或可见光激发荧光探针, 从而得到细胞或组织内部微细结构的荧光图象, 在亚细胞水平上观察诸如Ca 2+、pH 值, , 成为形态学, , , 学, 1994, 了目前世界次最高, 功能最全的美国M eridian 公司的产品:A cas 系列U lti m a 型和扫描速度最快的In sigh t 型两台激光共聚焦仪。

仪器自1995年5月份到货安装以来, 已为我院7个科室的10个课题所应用, 目前主要开展的研究内容有:(1 细胞内游离钙的实时监测; (2 细胞通讯的研究; (3 细胞形态学的研究。

1基本原理和功能1. 1基本原理传统的光学显微镜使用的是场光源, 标本上每一点的图象都会受到邻近点的衍射光或散射光的干扰; 激光共聚焦显微镜利用激光束经照明针孔形成点光源对标本内焦平面上的每一点扫描, 标本上的被照射点, 在探测针孔处成像, 由探测针孔后的光电倍增管(PM T 或冷电耦器件(cCCD 逐点或逐线接收, 迅速在计算机监视器屏幕上形成荧光图象。

照明针孔与探测针孔相对于物镜焦平面是共轭作者单位解放军总医院实验仪器中心, 北京100853的, 焦平面上的点同时聚焦于照明针孔和发射针孔, 焦平面以外的点不会在探测针孔处成像, 这样得到的共聚焦图象是标本的光学横断面, 克服了普通显微镜图象模糊的缺点。

在显微镜的载物台上加一个微量步进马达, 可使载物台上下步进移动, 最小步进距离为的0. 1Λm , 能清楚地显示, 实现了的目的, 这就是21. . CT ”功能通过狭缝扫描技术将我们对细胞的研究由多层迭加影像推进到真正的平面影像水平, 使图像更加清晰, 从而为分子细胞生物学的深入研究拓宽了视野。

激光共聚焦显微镜的使用和应用激光共聚焦显微镜（Laser Scanning Confocal Microscope，简称LSCM）是一种在生物医学领域应用十分广泛的高分辨率显微镜技术。

相比传统的荧光显微镜，LSCM独特的成像原理和功能使其在细胞生物学、生物医学研究以及材料科学等方面具有非常重要的应用。

LSCM使用的原理是激光扫描和共聚焦。

首先，通过激光光源发出的单色激光束照射样品，并经过镜片的调焦使得激光聚焦于单个样品点上。

样品中的物质吸收或发射荧光，在共焦点由反射镜反射回来，进入到光学检测系统中，并通过光学系统传达给光电倍增管，再由电信号转换为图像信息。

通过光学透镜逐点扫描整个样品，构建出样品的二维或三维图像。

LSCM相比传统显微镜具有以下几个优点：1.高分辨率：借助共焦技术，可以消除背景杂乱的荧光，只能检测到焦点附近的物质，因此在图像质量上表现出非常高的分辨率。

2.光学切片：可以通过调整镜片的焦距，只聚焦在感兴趣的层面上，可以在三维空间内获得细胞、组织的立体结构信息。

3.高亮度和低光毒性：由于采用单光子激发方式，LSCM提供了高亮度、低光毒性和低伤害的成像模式，可以更好地保护生物样品。

LSCM在生物医学领域的应用非常广泛：1.细胞观察与研究：LSCM可以观察到细胞的三维结构、蛋白质、DNA、RNA等生物分子标记，并通过共焦显微镜的三维成像技术，对细胞内的致病因子和细胞的活动过程进行实时观察和分析，从而揭示细胞的功能和机制。

2.分子定位和交互：通过标记荧光分子，LSCM可以实现对分子在细胞内的定位和相互作用的观察，如蛋白质的定位、互作关系等。

通过这些观测，可以更好地了解分子间的相互作用以及其在细胞功能和疾病发展中的作用。

3.组织学研究：LSCM在组织学研究中可以提供更高分辨率的图像，可以观察到组织的细胞构成、细胞外基质和多种细胞标志物等。

这对于了解组织结构与功能的关系，以及细胞增殖、细胞死亡等生理过程具有重要意义。

共聚焦激光显微镜原理及应用共聚焦激光显微镜（Confocal Laser Scanning Microscope，简称CLSM）是一种高分辨率的显微镜，通过激光扫描和共聚焦原理，可以获得具有优良对比度和空间分辨率的三维显微图像。

本文将介绍共聚焦激光显微镜的原理、构造和应用。

一、原理共聚焦显微镜的原理基于激光扫描和共聚焦现象。

它使用激光作为光源，通过物镜透镜聚焦激光束在样品上方的一个点上。

样品中的荧光物质会在激光照射下发出荧光信号。

探测器能够收集到这些荧光信号，并通过共聚焦技术将来自样品的不同深度的信号聚焦到同一平面上，从而获得高分辨率的三维显微图像。

二、构造共聚焦显微镜的主要构造包括激光源、扫描系统、探测器和图像处理系统。

激光源通常采用激光二极管或氩离子激光器，用于产生高强度的激光束。

扫描系统由扫描镜和扫描控制器组成，可以控制激光束在样品上的扫描轨迹。

探测器用于收集样品发出的荧光信号，并将其转换为电信号。

图像处理系统用于对收集到的信号进行处理和显示，以生成高质量的显微图像。

三、应用共聚焦激光显微镜在生命科学、材料科学和医学等领域具有广泛的应用价值。

1. 生命科学领域：共聚焦激光显微镜在细胞生物学、分子生物学和神经科学等领域中起着重要作用。

它可以观察活体细胞内的亚细胞结构及其动态变化，如细胞器、细胞骨架和细胞核等。

通过标记荧光染料或融合蛋白，可以实现对特定蛋白或分子的定位和跟踪，从而研究生物过程的机制和调控。

2. 材料科学领域：共聚焦激光显微镜在材料科学中用于表面形貌分析、纳米结构观察和薄膜检测等。

它可以实现对材料表面和界面的高分辨率成像，帮助研究材料的结构、形貌和成分。

同时，通过激光扫描的方式，还可以进行局部区域的观察和分析，为材料设计和制备提供重要的参考。

3. 医学领域：共聚焦激光显微镜在医学诊断和病理学研究中有着广泛的应用。

它可以实现对组织和细胞的高分辨率成像，帮助医生观察和诊断疾病。

例如，可以对癌细胞进行标记和定位，研究其生长和扩散机制，为肿瘤的早期诊断和治疗提供依据。

激光共聚焦显微镜的原理和应用李　楠　王黎明　杨　军 关键词　激光;显微镜;原理和作用中国图书资料分类法分类号　R 318.51 激光共聚焦显微镜是80年代发展起来的一项划时代意义的高科技新产品,它是在荧光显微镜成像基础上加装了激光扫描装置,利用计算机进行图象处理,使用紫外或可见光激发荧光探针,从而得到细胞或组织内部微细结构的荧光图象,在亚细胞水平上观察诸如Ca 2+、pH 值,膜电位等生理信号及细胞形态的变化,成为形态学,分子细胞生物学,神经科学,药理学,遗传学等领域中新一代强有力的研究工具。

1994年在姜泗长院士的提议下,我院引进了目前世界上档次最高,功能最全的美国M eridian 公司的产品:A cas 系列U lti m a 型和扫描速度最快的In sigh t 型两台激光共聚焦仪。

仪器自1995年5月份到货安装以来,已为我院7个科室的10个课题所应用,目前主要开展的研究内容有:(1)细胞内游离钙的实时监测;(2)细胞通讯的研究;(3)细胞形态学的研究。

1　基本原理和功能1.1　基本原理　传统的光学显微镜使用的是场光源,标本上每一点的图象都会受到邻近点的衍射光或散射光的干扰;激光共聚焦显微镜利用激光束经照明针孔形成点光源对标本内焦平面上的每一点扫描,标本上的被照射点,在探测针孔处成像,由探测针孔后的光电倍增管(PM T )或冷电耦器件(cCCD )逐点或逐线接收,迅速在计算机监视器屏幕上形成荧光图象。

照明针孔与探测针孔相对于物镜焦平面是共轭作者单位　解放军总医院实验仪器中心,北京　100853的,焦平面上的点同时聚焦于照明针孔和发射针孔,焦平面以外的点不会在探测针孔处成像,这样得到的共聚焦图象是标本的光学横断面,克服了普通显微镜图象模糊的缺点。

在显微镜的载物台上加一个微量步进马达,可使载物台上下步进移动,最小步进距离为的0.1Λm ,则细胞或组织各个横断面的图象都能清楚地显示,实现了“光学切片”的目的,这就是“细胞CT ”名称的由来。
