[学习]反应堆冷却剂系统核动力装置

反应堆冷却剂系统（RCP）一、系统的功能压水堆核电厂的反应堆冷却剂系统(RCP)，又称一回路主系统(图1-1)，有以下功能：1.它的主要功能是将反应堆堆芯中核裂变反应产生的热量传送到蒸汽发生器，从而冷却堆芯，防止燃料元件烧毁，而蒸汽发生器供给汽轮发电机组(二回路)所必需的蒸汽;2.在压水反应堆内，水作为冷却剂又兼作中子慢化剂，使裂变反应产生的快中子减速到热中子能量;3.反应堆冷却剂中溶有硼酸，可补偿氙瞬态效应和燃耗引起的反应性变化;4.系统内的稳压器可用于控制冷却剂压力，以防止堆芯内产生不利于传热的偏离泡核沸腾现象;图 1-1 反应堆冷却剂5.在发生燃料元件包壳破损事故时，反应堆冷却系统压力边界可作为防止放射性产物泄漏的第二道屏障。

二、设计基础反应堆冷却剂系统设备设计是以下述正常运行数据为基准：压力15.5MPa(abs)，满负荷时冷却剂的平均温度310℃ ;按100%反应堆功率下向二回路系统传递全部反应堆热功率设计;所有冷却剂系统(RCP)设备都按能适应112℃/h速率加热或冷却瞬态设计，温度变化率的运行限值为56℃/h。

整个反应堆冷却剂系统(RCP)的设计遵照有关文件的规定，在核电厂正常或事故工况下运行时，由温度、压力、流量变化引起的机械应力不得超过限值，以确保反应堆冷却剂系统压力边界的完整性。

三、系统描述1.传热环路RCP系统由并联到反应堆压力容器的二条相同的传热环路组成。

每一条环路有一台反应堆冷却剂泵和一台蒸汽发生器。

在运行时，反应堆冷却剂泵使冷却剂通过反应堆压力容器在冷却剂环路中循环。

作为冷却剂、慢化剂和硼酸溶剂的水，在通过堆芯时被加热，然后流入蒸汽发生器，在那里将热量传递给二回路系统，最后返回到反应堆冷却剂泵重复循环。

位于反应堆容器出口和蒸汽发生器入口之间的管道称为环路热段，主泵和压力容器入口间称为环路冷段，蒸汽发生器与主泵间的管道称为过渡段。

2.压力调节原理RCP系统还包括稳压器及其为反应堆冷却剂控制和超压保护所需的辅助设备。

核电站中的冷却剂循环系统核电站是一种利用核能来产生电能的重要设施，而冷却剂循环系统是核电站中至关重要的组成部分。

它的主要功能是将核反应堆中产生的热量带走，并保持反应堆和其他设备的恒定温度，以确保核反应的稳定运行。

本文将详细介绍核电站中的冷却剂循环系统。

一、冷却剂的选用核电站中使用的冷却剂必须具备良好的导热性能、较高的沸点和蒸发潜热，并且要具备较低的腐蚀性。

通常情况下，水和重水是最常用的冷却剂。

水在核反应过程中的吸热能力强，但其腐蚀性较大，因此需要进行特殊处理。

重水则无此腐蚀问题，但成本较高。

二、冷却剂循环系统的结构和原理核电站中的冷却剂循环系统由主要循环系统和辅助循环系统组成。

主要循环系统主要包括核反应堆、蒸汽发生器、冷凝器和泵等设备。

核反应堆产生的热量通过冷却剂传输到蒸汽发生器，在此过程中冷却剂发生相变产生蒸汽。

蒸汽经过冷凝器冷却后，又重新变为冷却剂，由泵再次输送到核反应堆中，循环往复。

辅助循环系统主要包括冷却剂过滤器、压力控制器、水处理设备等。

这些设备的主要作用是保持冷却剂的纯度、控制系统的压力以及处理冷却剂中的杂质。

三、冷却剂循环系统的工作原理核电站中的冷却剂循环系统的工作可以分为两个主要阶段，即正常运行阶段和事故处理阶段。

在正常运行阶段，冷却剂循环系统通过各个设备的协调工作，将核反应堆中产生的热量带走，保持核反应堆的恒定温度。

冷却剂在循环过程中需经过一系列处理来保持其状态良好，如控制压力、温度和流量等。

而在事故处理阶段，冷却剂循环系统则需要应对各种意外情况，如突发的冷却剂泄漏或压力异常等。

此时，系统会根据事故情况采取相应的措施，如紧急关闭泵、切断冷却剂流动等，以确保核反应堆安全。

四、冷却剂循环系统的安全性核电站中的冷却剂循环系统在保证电能输出的同时，也要确保系统的安全性。

为了达到这一目标，核电站需要进行严密的安全措施。

首先，核电站采用多种监测和控制系统，来对冷却剂循环系统进行实时监测。

一旦发现异常情况，系统会及时做出响应，并采取相应的措施。

核反应堆的冷却系统核反应堆是一种利用核裂变或核聚变反应产生能量的装置，它在能源领域具有重要的地位。

然而，核反应堆在运行过程中会产生大量的热量，如果不及时冷却，就会导致反应堆过热，甚至发生严重事故。

因此，核反应堆的冷却系统是确保核反应堆安全运行的关键。

一、冷却系统的作用核反应堆的冷却系统主要有两个作用：一是将反应堆中产生的热量带走，保持反应堆的温度在安全范围内；二是控制反应堆的功率，确保反应堆的稳定运行。

二、冷却系统的组成核反应堆的冷却系统由多个部分组成，包括冷却剂、冷却剂循环系统、冷却剂泵和冷却剂换热器等。

1. 冷却剂冷却剂是核反应堆冷却系统中的重要组成部分，它负责将反应堆中产生的热量带走。

常用的冷却剂有水、氦气和钠等。

不同的冷却剂具有不同的特点和适用范围，选择合适的冷却剂对于核反应堆的安全运行至关重要。

2. 冷却剂循环系统冷却剂循环系统是核反应堆冷却系统的核心部分，它负责将冷却剂从反应堆中带走，经过换热器冷却后再回到反应堆中。

冷却剂循环系统通常包括冷却剂循环管道、冷却剂泵和冷却剂换热器等设备。

3. 冷却剂泵冷却剂泵是核反应堆冷却系统中的关键设备，它负责将冷却剂从反应堆中抽出，并通过冷却剂循环管道送往换热器。

冷却剂泵通常采用离心泵或容积泵，具有较高的流量和压力。

4. 冷却剂换热器冷却剂换热器是核反应堆冷却系统中的重要设备，它负责将从反应堆中抽出的热冷却剂与冷却介质进行换热，将热量传递给冷却介质，使冷却介质升温。

常见的冷却剂换热器有壳管式换热器和板式换热器等。

三、冷却系统的工作原理核反应堆的冷却系统通过循环冷却剂来实现对反应堆的冷却。

具体工作原理如下：1. 冷却剂从反应堆中抽出冷却剂泵将冷却剂从反应堆中抽出，并通过冷却剂循环管道送往换热器。

2. 冷却剂与冷却介质进行换热冷却剂在换热器中与冷却介质进行换热，将热量传递给冷却介质，使冷却介质升温。

3. 冷却介质带走热量冷却介质在换热器中带走冷却剂传递过来的热量，使冷却剂温度降低。

第三章反应堆冷却剂系统第三章反应堆冷却剂系统号密封，一部分流向2号密封，第三章反应堆冷却剂系统号密封静、动环的分离，第三章反应堆冷却剂系统间内，泵对流经的液体所作的有效功率。

一回路阻力：0.6~0.8MPa第三章反应堆冷却剂系统2、烟气余热利用装置中水的流动动力问题第三章反应堆冷却剂系统串联系统并联系统现象：热启动后单侧换热器不过流；同时伴有管路震动。

表明：受热面管内水温达到了其压力所对应的饱和温度值，发生汽化2、换热器安装位置过高（25m），进口压力耗损过多；（~0.45MPa对应饱和温度147 ℃）3、换热器水管路阻力较大，流量偏小，且两侧换热器水管路第三章反应堆冷却剂系统蒸汽发生器形式⏹压水堆核电厂常用：立式U型管自然循环蒸汽发生器、卧式自然循环蒸汽发生器和立式直流蒸汽发生器。

⏹其中尤以立式U型管自然循环蒸汽发生器应用最为广泛。

第三章反应堆冷却剂系统第三章反应堆冷却剂系统⏹管束组件：是呈正方形排列的倒U型管，管束直段分布有若干块支撑板，用以保持管子之间的间距。

⏹在U型管的顶部弯曲段有防振杆防止管子振动。

⏹支撑板结构的设计，应考虑：☐二次侧流体的通过能力，流体的流动阻力☐限制流动引起的振动☐管--孔间隙中的化学物质的浓缩⏹早期支撑板：圆形管孔和流水孔结构☐导致在缝隙区出现局部缺液传热状态，因此产生化学物质浓缩。

在电厂冷态工况下，管子和支撑板之间的间隙因二者的膨涨差而扩大，腐蚀产物沉积在间隙内。

当高温时，膨胀差使间隙减小，这时管子被压凹，造成传热管凹陷及支撑板破裂第三章反应堆冷却剂系统从而将二次侧分隔为下降通道及上升通道，形成二次侧自然循环回路。

包括上封头、上筒体、下上封头呈椭球形，蒸汽出口管嘴中有若干文丘里第三章反应堆冷却剂系统第三章反应堆冷却剂系统3)汽水分离装置⏹蒸汽发生器的上部设有两级汽水分离器。

汽水混合物离开传热管束后经上升段首先进入旋叶式分离器，除掉大部分水分，然后进入第二级分离器进一步除湿。

核电站反应堆冷却剂系统讲义核电站反应堆冷却剂系统讲义本讲义是针对⼀回路及相关辅助系统的学习。

所包含的内容主要分三个⽅⾯：⼀回路主回路系统（RCP），⼀回路辅助系统（RCV、REA 、RRA、PTR），核安全系统（RIS、EAS、ASG）等。

故我们的学习应该从这三⽅⾯⼊⼿分系统的掌握。

本教材在详细介绍OJT206所涉及的系统的基础上结合现场有关操作使⼤家对OJT206的知识有⼀个全⾯的了解。

第⼀章、反应堆冷却剂系统（RCP）反应堆冷却剂系统是核电站的重要关键系统。

它集中了核岛部分除堆本体外对安全运⾏⾄关紧要的主要设备。

反应堆冷却剂系统与压⼒壳⼀起组成⼀回路压⼒边界，成为防⽌放射性物质外泄的第⼆道安全屏障。

核电站通常把核反应堆、反应堆冷却剂系统及相关辅助系统合称为核蒸汽供应系统。

⼤亚湾压⽔堆电站⼀回路冷却剂系统由对称并联到压⼒壳进出⼝接管上的三条密封环路构成。

每条环路由⼀台冷却剂主泵、⼀台蒸汽发⽣器以及相应的管道、阀门组成。

整个⼀回路共⽤⼀台稳压器以及与其相当的卸压箱。

反应堆冷却剂系统的压⼒依靠稳压器的电加热元件和喷雾器⾃动调节保持稳定。

⼀、RCP系统的主要安全功能和要求RCP系统的主要功能是利⽤主泵驱使⼀回路冷却剂强迫循环流动，将堆芯核燃料裂变产⽣的热量带出堆外，通过蒸汽发⽣器传给⼆回路给⽔产⽣蒸汽，冷却剂在导出堆芯热量的过程中冷却堆芯，防⽌燃料元件棒烧毁。

压⼒壳内冷却剂还兼作堆芯核燃料裂变产⽣的快中⼦的慢化剂和堆芯外围的中⼦反射层。

冷却剂⽔中溶有硼酸，因此堆内含硼冷却剂⼜可作为中⼦吸收剂。

根据⼯况需要调节冷却剂中含硼浓度，可配合控制棒组件⽤以控制、补偿堆芯反应性的变化。

系统内的稳压器⽤于控制⼀回路冷却剂系统压⼒，以防⽌堆芯产⽣偏离泡核沸腾。

当⼀回路冷却剂系统压⼒过⾼时，稳压器安全阀则能实现超压保护。

当发⽣作为第⼀道安全屏障的燃料元件棒包壳破损、烧毁事故时，RCP系统的压⼒边界可作为防⽌放射性物质泄漏的第⼆道安全屏障。

核反应堆的冷却系统与选材要求核反应堆是一种利用核裂变或核聚变反应产生能量的装置，它在能源领域具有重要的地位。

然而，核反应堆在运行过程中会产生大量的热量，如果不能及时有效地冷却，就会导致反应堆温度过高，甚至发生严重事故。

因此，核反应堆的冷却系统是核能发电安全运行的关键之一。

本文将介绍核反应堆的冷却系统以及选材要求。

一、核反应堆的冷却系统核反应堆的冷却系统主要由冷却剂、冷却剂循环系统和冷却剂传热系统组成。

1. 冷却剂冷却剂是核反应堆中用于吸收和带走燃料元件产生的热量的介质。

常用的冷却剂有水、氦气和液态金属等。

水是最常用的冷却剂，其具有丰富的资源、良好的传热性能和较低的成本，但在高温和高压下易发生腐蚀和水锤等问题。

氦气是一种惰性气体，具有良好的热传导性能和较高的工作温度，但成本较高。

液态金属如钠和铅铋合金具有较高的传热性能和较低的压降，但在操作过程中需要注意其氧化和腐蚀问题。

2. 冷却剂循环系统冷却剂循环系统是核反应堆中冷却剂流动的路径。

它包括冷却剂泵、冷却剂管道和冷却剂循环装置等。

冷却剂泵负责将冷却剂从低温区抽出，经过核反应堆吸收热量后再送回高温区。

冷却剂管道用于连接冷却剂泵和核反应堆，保证冷却剂的流动。

冷却剂循环装置则用于控制冷却剂的流速和温度，确保核反应堆的稳定运行。

3. 冷却剂传热系统冷却剂传热系统是核反应堆中冷却剂与燃料元件之间传递热量的装置。

它包括燃料元件、燃料包壳和燃料包壳与冷却剂之间的传热界面。

燃料元件是核反应堆中产生热量的部分，通常由铀或钚等放射性物质构成。

燃料包壳则用于包裹燃料元件，保护其不受外界环境的影响。

燃料包壳与冷却剂之间的传热界面则是冷却剂吸收燃料元件热量的位置。

二、核反应堆冷却系统的选材要求核反应堆的冷却系统在选择材料时需要考虑以下几个方面的要求： 1. 耐高温性能核反应堆的工作温度通常较高，因此冷却系统的材料需要具有良好的耐高温性能。

材料应能在高温下保持稳定的力学性能和化学性能，不发生脆化、软化或氧化等现象。

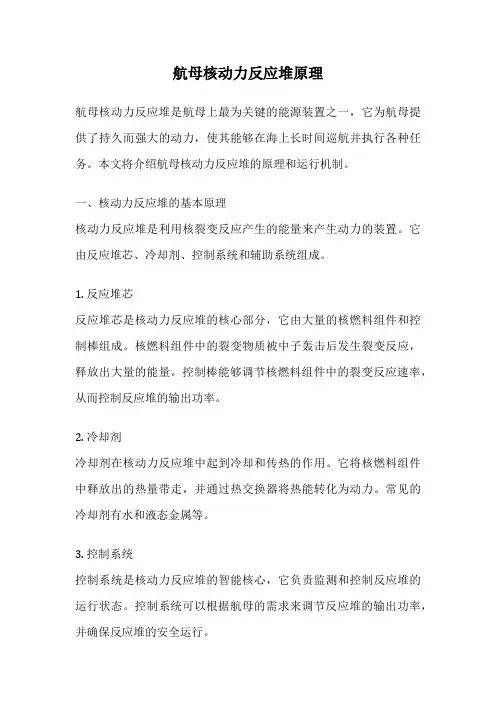

航母核动力反应堆原理航母核动力反应堆是航母上最为关键的能源装置之一，它为航母提供了持久而强大的动力，使其能够在海上长时间巡航并执行各种任务。

本文将介绍航母核动力反应堆的原理和运行机制。

一、核动力反应堆的基本原理核动力反应堆是利用核裂变反应产生的能量来产生动力的装置。

它由反应堆芯、冷却剂、控制系统和辅助系统组成。

1. 反应堆芯反应堆芯是核动力反应堆的核心部分，它由大量的核燃料组件和控制棒组成。

核燃料组件中的裂变物质被中子轰击后发生裂变反应，释放出大量的能量。

控制棒能够调节核燃料组件中的裂变反应速率，从而控制反应堆的输出功率。

2. 冷却剂冷却剂在核动力反应堆中起到冷却和传热的作用。

它将核燃料组件中释放出的热量带走，并通过热交换器将热能转化为动力。

常见的冷却剂有水和液态金属等。

3. 控制系统控制系统是核动力反应堆的智能核心，它负责监测和控制反应堆的运行状态。

控制系统可以根据航母的需求来调节反应堆的输出功率，并确保反应堆的安全运行。

4. 辅助系统辅助系统包括冷却系统、供气系统和供电系统等，它们为核动力反应堆的运行提供必要的支持和保障。

二、航母核动力反应堆的运行机制航母核动力反应堆的运行机制主要包括以下几个步骤：1. 启动和热态调试在启动阶段，核动力反应堆会使用预先装载的燃料组件进行启动。

启动后，反应堆会逐渐升温，直到达到设计温度和压力条件。

在这个过程中，需要对反应堆进行热态调试，确保各个系统正常运行。

2. 稳定功率输出一旦核动力反应堆达到设计温度和压力条件，就可以开始稳定的功率输出。

通过控制棒的升降和调整冷却剂的流量，可以控制反应堆的输出功率。

稳定功率输出是保证航母正常运行的关键。

3. 应对突发情况在航母运行过程中，可能会出现一些突发情况，如冷却剂泄漏、控制系统故障等。

核动力反应堆需要具备自动应急控制系统，可以在出现问题时及时采取措施，确保反应堆的安全稳定运行。

三、航母核动力反应堆的优势和挑战航母核动力反应堆具有以下优势：1. 持久的动力供应：核动力反应堆可以提供长时间的持久动力，大大延长了航母的巡航时间。

附件三：《核动力厂反应堆冷却剂系统及其有关系统设计》编写说明（征求意见稿）《核动力厂反应堆冷却剂系统及其有关系统设计》编写说明一．编写工作背景随着科学技术的进步以及国际核工业界在核动力厂安全运行和管理方面经验的积累，国际原子能机构（IAEA）全面地开展了针对核动力厂的安全要求及安全导则的修订工作。

新的安全要求文件No. NS-R-1“Safety of Nuclear Power Plant: Design”于2000年9月正式出版，它是对1988年出版的原安全规定文件No.50-C-D(Rev.1)“Code on the Safety of Nuclear Power Plant: Design”的正式修订。

随后，IAEA陆续修订和出版了该安全要求下的一系列安全导则，新的IAEA安全导则No. NS-G-1.9 “Design of the Reactor Coolant System and Associated Systems in Nuclear Power Plants”就是其中之一，它是对安全系列No.50-SG-D6“核动力厂最终热阱及其直接相关的输热系统（1981）”和安全系列No.50-SG-D13“核动力厂反应堆冷却剂系统及其相关系统（1986）”两个安全导则的修订与合并，新的安全导则替代原有两个导则。

为了提高我国核动力厂的设计和运行水平，使之与国际先进水平接轨，国家核安全局决定对《核电厂设计安全规定》和《核电厂—1—运行安全规定》及其下属的一系列核安全导则进行及时的修订。

二．编写简况IAEA的核安全标准中关于核动力设计的安全要求及导则是由IAEA聘请各国专家在总结各核电先进国家经验的基础上制定的，其内容较完整、系统、严谨。

本安全导则是依据IAEA安全导则“核动力厂反应堆冷却剂系统及其有关系统设计（Design of the Reactor Coolant System and Associated Systems in Nuclear Power Plants safety standards series No. NS-G-1.9 IAEA, Vienna(2004) ）”为参考蓝本编写而成的。

核动力发动机内部结构
核动力发动机是一种利用核能产生动力的发动机，它的内部结构包括反应堆、燃料元件、冷却剂、控制棒、反应堆压力容器等部分。

反应堆是核动力发动机中最重要的组成部分，它是核反应的主要场所，通过核裂变或核聚变产生能量。

燃料元件是反应堆中的燃料，通常采用铀或钚等放射性元素，其内部包含丰富的核能。

冷却剂用于控制反应堆的温度，通常采用水、氦气或液氦等。

控制棒用于调节反应堆的核反应速率，通常采用碳化硼等材料制成。

反应堆压力容器则是用于容纳反应堆和防止辐射泄漏的结构。

在核动力发动机的运行过程中，反应堆中的核燃料会不断地释放能量，冷却剂会带走这些能量，同时也会降低反应堆的温度。

控制棒的移动会影响核反应的速率，从而控制发动机的输出功率。

总的来说，核动力发动机的内部结构非常复杂，需要高度的技术支持和安全保障，但其产生的动力也非常强大，可以用于飞行器、潜艇等高科技领域。

- 1 -。
