直埋光缆工程施工工艺检查表

检查标准 2.2不能跨井敷设， 管道中间不允许有
子管接头；
正确图例
A井至B井 之间子管应 该整段无接 续
如有类似这 样的接续， 不能使用
检查记录
检查结论 □合格□不合格
错误图例
子管中间不能接续的原因是：布放光缆或子 管试通时，在外力的作用下很可能会脱落，从而
造成管道Байду номын сангаас点。
子管敷设部分
检查标准 2.3子管布放完毕，应用子管塞将子管
20倍，固定时大于光缆外径15倍；
检查记录
正确图例
曲率半径 大于光缆 外径的
20倍
曲率半径 过于会造 成纤芯折
损
检查结论 □合格□不合格
错误图例
管道光缆布放部分
检查标准 1.7引上：做护蹲，3米钢管，子管塞，
防火泥封堵，3条白色引上子管。
检查记录
正确图例
引上子管无子管 塞；未进行防火
泥封堵
检查结论 □合格□不合格
检查标准 3.2与电力线交越隔距不够时，应采用
胶管等绝缘材料将钢绞线作绝缘处 理；
检查记录
正确图例
有胶管保护
保护不够，与 电力线交越时 左右保护长度 为：1.5——
2M
检查结论 □合格□不合格
错误图例
架空光缆架设部分
检查标准 3.3光缆预留应盘绕、捆扎整齐，采用
挂钩或盘架固定；
检查记录
正确图例
检查结论 □合格□不合格
5、教学重点：传输管线施工的规范、管道光缆布放 问题、子管敷设问题、架空光缆的布放问题和光缆 成端 。
6、教学工具：检查表格及其工程图片
目录
一、管道光缆布放部分 二、子管敷设部分 三、架空光缆架设部分 四、光缆成端部分 五、附件

□合格□不合格
□合格□不合格 □合格□不合格
□合格□不合格
□合格□不合格
□合格□不合格
□合格□不合格 □合格□不合格 □合格□不合格 □合格□不合格
5、其他
现场检查情况
现场监理员：
时间：
检查结论 □合格□不合格 □合格□不合格 □合格□不合格 □合格□不合格 □合格□不合格 □合格□不合格
□合格□不合格□合格□不合来自 □合格□不合格 □合格□不合格 □合格□不合格 □合格□不合格 □合格□不合格
□合格□不合格
□合格□不合格 □合格□不合格 □合格□不合格 □合格□不合格 □合格□不合格 □合格□不合格 □合格□不合格 □合格□不合格 □合格□不合格 □合格□不合格 □合格□不合格 □合格□不合格 □合格□不合格
局内光缆经由走线架，拐弯点、上线柜、每层楼开门处应绑扎固定，光缆应排列整齐，馈线窗 处做防火封堵，进局需做滴水弯
光缆进机柜对其进行接地，做标识牌，成端后做好光缆端面图 入局时，利旧原有进线孔原有防水封堵的，需及时按照原样进行防水封堵 光缆引上引下对其固定，布放光缆后进行防火泥封堵 基站内新增综柜对地固定以及综柜接地

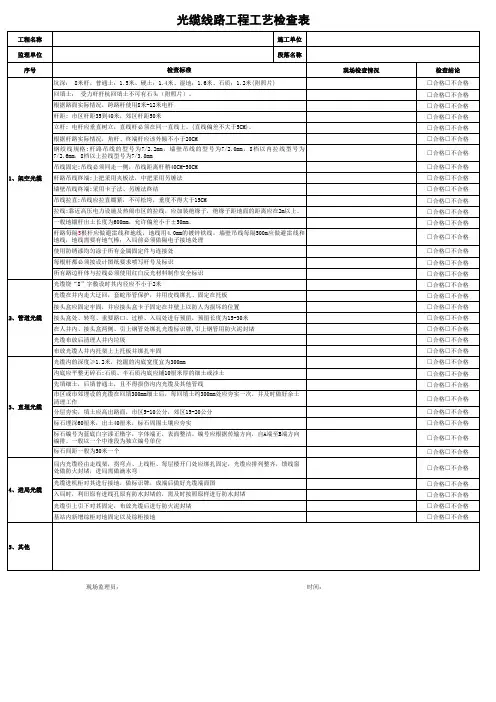

光缆线路工程工艺检查表
工程名称
施工单位
监理单位
段落名称
序号 1、架空光缆
2、管道光缆 3、直埋光缆 4、进局光缆
检查标准
坑深： 8米杆，普通土：1.5米、硬土：1.4米、湿地：1.6米、石质：1.2米(附照片) 回填土： 受力杆杆杭回填土不可有石头（附照片）。 根据路面实际情况，跨路杆使用8米-12米电杆 杆距: 市区杆距35到40米，郊区杆距50米 立杆: 电杆应垂直树立，直线杆必须在同一直线上。(直线偏差不大于5CM)。 根据杆路实际情况，角杆、终端杆应该外倾不小于20CM 钢绞线规格:杆路吊线的型号为7/2.2mm，墙壁吊线的型号为7/2.0mm，8档以内拉 线型 号为 7/2.6mm，8档以上拉线型号为7/3.0mm 吊线固定:吊线必须同走一侧，吊线距离杆稍40CM-50CM 杆路吊线终端:上把采用夹板法，中把采用另缠法 墙壁吊线终端:采用卡子法、另缠法终结 吊线拉直:吊线应拉直绷紧，不可松垮，垂度不得大于15CM 拉线:靠近高压电力设施及热闹市区的拉线，应加装绝缘子，绝缘子距地面的距离应在2m以上。 一般地锚杆出土长度为600mm，允许偏差小于±50mm。 杆路每隔5根杆应做避雷线和地线，地线用4.0mm的镀锌铁线，墙壁吊线每隔500m应做避雷线和 地线，地线需要有地气棒；入局前必须做隔电子接地处理 使用防锈漆均匀涂于所有金属固定件与连接处 每根杆都必须按设计图纸要求喷写杆号及标识 所有路边杆体与拉线必须使用红白反光材料制作安全标识 光缆绕“8”字敷设时其内径应不小于2米 光缆在井内走大迂回，套蛇形管保护，并用皮线绑扎、固定在托板 接头盒应固定牢固，并应接头盒卡子固定在井壁上以防人为损坏的位置 接头盒处、转弯、重要路口、过桥、入局处进行预留，预留长度为15-30米 在人井内、接头盒两侧、引上钢管处绑扎光缆标识牌,引上钢管用防火泥封堵 光缆布放后清理人井内垃圾 布放光缆人井内托架上上托板并绑扎牢固 光缆沟的深度≥1.2米，挖掘的沟底宽度宜为300mm 沟底应平整无碎石;石质、半石质沟底应铺10厘米厚的细土或沙土 先填细土，后填普通土，且不得损伤沟内光缆及其他管线 市区或市郊埋设的光缆在回填300mm细土后，每回填土约300mm处应夯实一次，并及时做好余土 清理工作 分层夯实，填土应高出路面，市区5-10公分，郊区15-20公分 标石埋深60厘米，出土40厘米，标石周围土壤应夯实 标石编号为蓝底白字漆正楷字，字体端正，表面整洁。编号应根据传输方向，自A端至B端方向 编排。一般以一个中继段为独立编号单位 标石间距一般为50米一个

5
/
5
检测值
合 格
合 格
合 格
合 格
合 格
/
测点
检测值

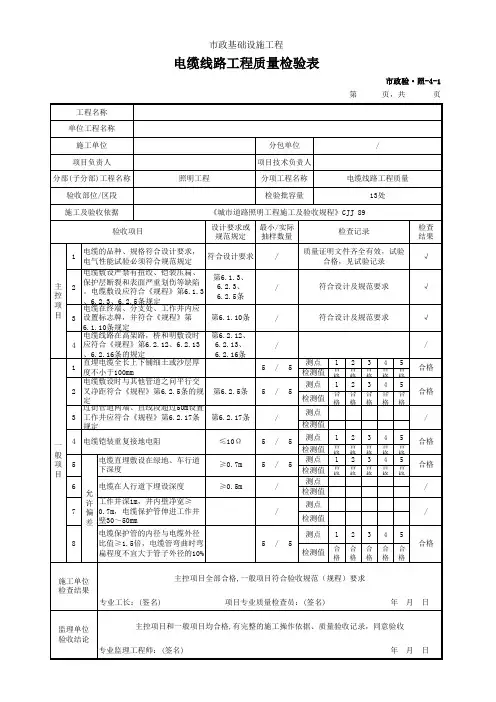

一 4 电缆铠装重复接地电阻
般 项5 目
电缆直埋敷设在绿地、车行道 下深度
6
电缆在人行道下埋设深度
允
许 工作井深1m，井内壁净宽≥
7 偏 0.7m，电缆保护管伸进工作井
差 壁30～50mm
≤10Ω ≥0.7m ≥0.5m
5
/
5
测点 检测值
1 合
格
电缆敷设时与其他管道之问平行交
2 叉净距符合《规程》第6.2.5条的规 第6.2.5条
定 过街管道两端、直线段超过50m设置
3 工作井应符合《规程》第6.2.17条 第6.2.17条
规定
/
符合设计及规范要求
/
符合设计及规范要求
/
5
/
5
测点 检测值
1 合 格
2 合 格
3 合 格
4 合 格
5 合 格
测点 1 2 3 4 5
合格
施工单位 检查结果
专业工长：(签名)
主控项目全部合格,一般项目符合验收规范（规程）要求 项目专业质量检查员：(签名)
年月日
监理单位 验收结论
主控项目和一般项目均合格,有完整的施工操作依据、质量验收记录，同意验收
专业监理工程师：(签名)
年月日
2 合
格
3 合
格
4 合
格
5 合
格
5
/
5
测点 检测值
1 合 格
2 合 格
3 合 格
4 合 格
5 合 格
/

以下无正文
For personal use only in study and research; not for commercial use
直埋光缆敷设检验批质量验收记录表
工程名称
分项工程名称
验收部位
施工单位
专业工长
项目经理
施工执行标准名称及编号
通信管道工程施工及验收技术规范SY/T 4108-2005
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
光缆与管道净距应为0.3m
设计要求
光缆敷设深度
≥1.2m
2
直埋光缆线路与原有地下光（电缆）、地下管道的交叉净距应≥500mm
设计要求
3
光缆同沟敷设的最小曲率半径不应小于光缆外径的25倍
设计要求
一般项目
4
光缆在沼泽、稻田等地段数设时，宜采用原土袋加重，原土袋下方的土应填实；在有疏浚、拓宽规划或挖泥可能的沟渠、水塘等地段，宜在光缆上方覆盖水泥盖板
第4.3.1条
5
在岩石地段光缆敷设应采用原土袋包裹敷设于沟底。光缆下方原土袋厚度不小于200mm。无特殊要求时直埋光缆与输气管道管壁的水平净距不小于300mm
设计要求ቤተ መጻሕፍቲ ባይዱ
6
光缆在石方段及水土流失较严重的地段数设时，宜采用铺垫及加压原土袋保护.
第4.3.3条
施工单位检查评定结果
项目专业质量检查员：年月日
监理（建设）单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）：年月日
仅供个人用于学习、研究；不得用于商业用途。
For personal use only in study and research; not for commercial use.

监理C-04

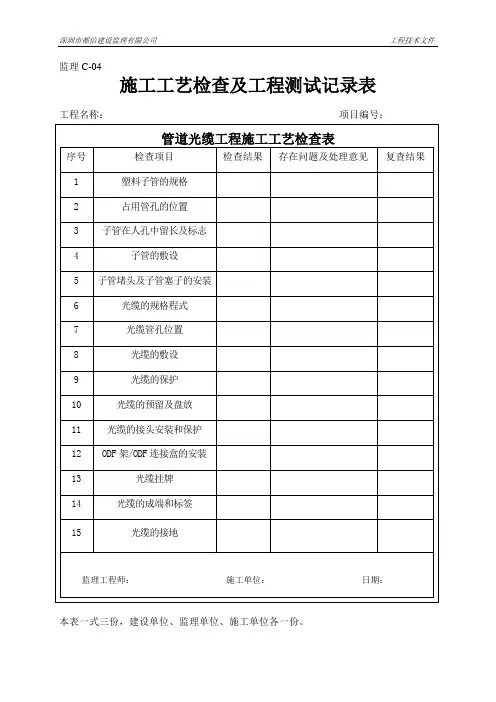

施工工艺检查及工程测试记录表
工程名称：项目编号：

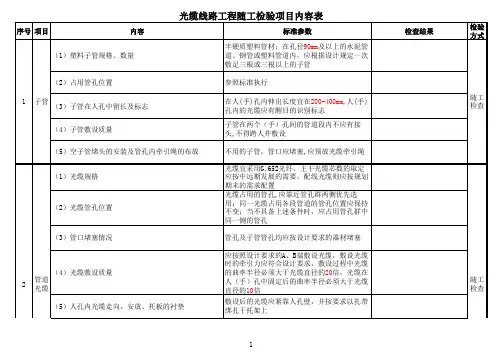

管道光缆工程施工工艺检查表
序号
检查项目
检查结果
存在问题及处理意见
复查结果
1
塑料子管的规格
2
占用管孔的位置
3
子管在人孔中留长及标志
4
子管的敷设
5
子管堵头及子管塞子的安装
6
光缆的规格程式
7光缆Biblioteka 孔位置8光缆的敷设
9
光缆的保护
10
光缆的预留及盘放
11
光缆的接头安装和保护
12
ODF架/ODF连接盒的安装
13
光缆挂牌
14
光缆的成端和标签
15
光缆的接地
监理工程师：施工单位：日期：
本表一式三份，建设单位、监理单位、施工单位各一份。

砼配比
堵检查泥沙配比是否为1:2.5
检查人（手）孔铁件 检查人（手）孔铁件是否齐全
管
光缆盘留
光缆应在井内紧靠井壁或托架固定，盘放整齐
道
光缆保护
人（手）井内是否对光缆进行保护
穿
标识牌
光缆标示牌的数量、安放位置是否符合设计要求
缆 防雨、防火封堵 入局管孔是否用防火、防雨材料封堵严密
电杆埋深
检查电杆埋深是否符合设计要求
监理单位：河北邮电监理
监理签字：
验证情 况
性 能
率
标签标识是否命名规 范，信息准确
各类箱体喷号，信息错误或缺失；光缆挂牌 、皮线标签，信息错误或缺失的；尾纤标 签，信息错误或缺失的；箱体内标示板要求
安全 工具
绝缘鞋、绝缘手套、 绝缘梯子，安全帽、
安全带等
检查施工单位购置发票（一年内），现场携 带是否符合要求
整改意见
施工单位：
施工单位签字：
检查时间：
分
线）
机 房 部
ODF架 尾纤盘
ODF架终端缆固定以及护套、加强芯接地要牢固、 整齐合理。 尾纤盘放松紧适度，整齐美观，标签齐全一致。
分
走线架
走线架光缆走向合理，绑扎均匀，光缆标牌挂设 清楚，符合规范要求。
安全 工具
绝缘鞋、绝缘手套、 绝缘梯子，安全帽、
安全带等
检查施工单位购置发票（一年内），现场携 带是否符合要求
缆 接地和电气断开 检查是否齐全规范
预留、接头盒固定 光缆过杆预留、接头预留、光缆接头盒固定
墙
吊线垂度
（利用其它吊线除外）高度>3米
壁
铁件安装
铁件安装紧实，位置合理
光 光缆、挂钩、钉固 光缆平直，挂钩均匀，钉固光缆卡钉均匀

报告真实性，复检比例是否符合要求，复检参数是否齐全。
5
现场见证抽检
建设单位委托检测机构对质量存疑的电线电缆现场抽检。
6
合计（项）
建设单位项目负责人：
施工单位项目负责人：
监理单位项目负责人：
检查组成员：
附件：

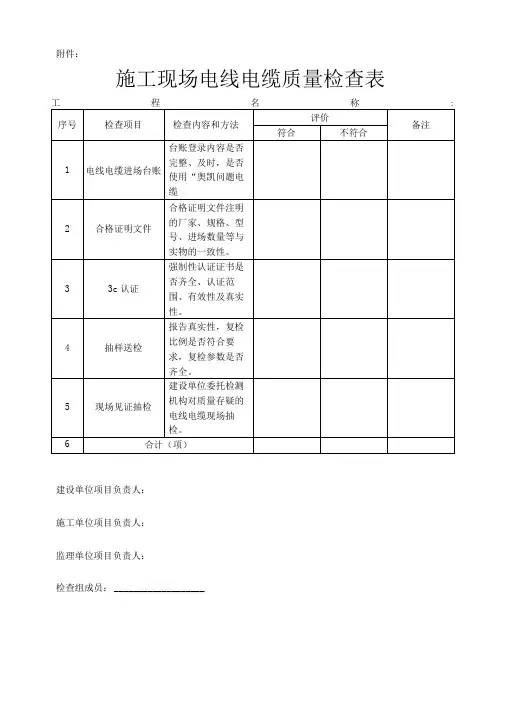

施工现场电线电缆质量检查表
工程名称:
序号
检查项目
检查内容和方法
评价
备注
符合
不符合
1
电线电缆进场台账
台账登录内容是否完整、及时，是否使用“奥凯注明的厂家、规格、型号、进场数量等与实物的一致性。
3
3c认证
强制性认证证书是否齐全、认证范围、有效性及真实性。
4
抽样送检

合
光缆的金属加强芯不允许做连接。
目测
口符合口不符合
接头盒的封装螺丝需拧紧，热缩套管封装牢固，需具备防水功能。
目测
口符合口不符合
光缆接头盒应安装牢固，光缆余线应捆扎整齐，并挂好标志牌。
目测
口符合口不符合
接续衰减损耗≤0.08dB。全程衰减用1550窗口测试≤0.22dB/KM。
光缆
编号：

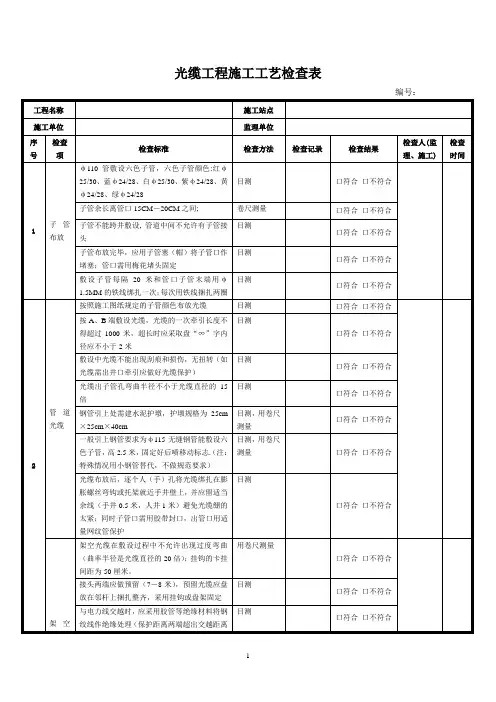

工程名称
