滑动轴承一般由轴承座、轴瓦（或轴套）、润滑装置和密封装置等部分组成。
一、向心滑动轴承
向心滑动轴承只能承受径向载荷，它有整体式和剖分式两种。
1、整体式滑动轴承
无轴承座的整体式滑动轴承，在机架式箱体上直接镗出轴承孔，孔中可安装套筒形的轴瓦。
有轴承座的整体式滑动轴承，使用时把它用螺栓装到机架上。这种轴承已标准化，其结构和尺寸可查JB2560—79。
二、的结构、类型，通过代号识别轴承类型
教学过程
教学
环节
教师讲授、指导（主导）内容
学生学习、
操作（主体）活动
时间
分配
组织教学
复习
新授
起立、问好、报告出勤
从自行车到打印机，从普通车床到数控车床及各种制造设备，之所以运动的没有声音，是因为轴承在其中起了关键的作用。轴承是干什么用的？有哪些种？如何安装？
教学过程
教学设计
授课班级
授课日期
第21、22课时
课型
新授
教具、资料
教材、教案、教具、习题册
课题
12、2 滑动轴承
教学
目标
要求
知识
目标
掌握轴承应用的场合
技能
目标
了解轴承的结构、类型通过代号识别轴承类型
情感
目标
培养学生学习兴趣
教材
分析
重点
轴承的应用
难点
牢记代号
关键
轴承的受力情况
板
书
设
计
12、2 滑动轴承
一、向心滑动轴承
二 判断
1 × 2 ∨ 3∨ 4 ×
5 × 6 ∨ 7 × 8 ∨
12、2滑动轴承
滑动轴承一般由轴承座、轴瓦（或轴套）、润滑装置和密封装置等部分组成。
一、向心滑动轴承
向心滑动轴承只能承受径向载荷，它有整体式和剖分式两种。
1、整体式滑动轴承
无轴承座的整体式滑动轴承，在机架式箱体上直接镗出轴承孔，孔中可安装套筒形的轴瓦。
有轴承座的整体式滑动轴承，使用时把它用螺栓装到机架上。这种轴承已标准化，其结构和尺寸可查JB2560—79。
二、的结构、类型，通过代号识别轴承类型
教学过程
教学
环节
教师讲授、指导（主导）内容
学生学习、
操作（主体）活动
时间
分配
组织教学
复习
新授
起立、问好、报告出勤
从自行车到打印机，从普通车床到数控车床及各种制造设备，之所以运动的没有声音，是因为轴承在其中起了关键的作用。轴承是干什么用的？有哪些种？如何安装？
教学过程
教学设计
授课班级
授课日期
第21、22课时
课型
新授
教具、资料
教材、教案、教具、习题册
课题
12、2 滑动轴承
教学
目标
要求
知识
目标
掌握轴承应用的场合
技能
目标
了解轴承的结构、类型通过代号识别轴承类型
情感
目标
培养学生学习兴趣
教材
分析
重点
轴承的应用
难点
牢记代号
关键
轴承的受力情况
板
书
设
计
12、2 滑动轴承
一、向心滑动轴承
二 判断
1 × 2 ∨ 3∨ 4 ×
5 × 6 ∨ 7 × 8 ∨
机械设计习题 第十二章
A．液体摩擦B．混合摩擦C．边界摩擦
9．运．密度C．比重
10．验算滑动轴承最小油膜厚度hmin的目的是。
A．确定轴承是否能获得液体润滑 B.计算轴承内部的摩擦阻力 C.控制轴承的压强
11．动压润滑滑动轴承能建立油压的条件中，不必要的条件是。
A．轴颈与轴承间构成楔形间隙 B．充分供应润滑油 C．润滑油温度不超过500C
60×1000 60×1000
[pυ]＝Ｆn＝35000×150＝1．1MP·m/s＜[pυ]
19100Ｌ19100×250
故：该轴承适合使用。
一、选择题：
1．C2．B3．B4．B5．C6．A7．C8．C 9．B10．A11．C12．C13．B14．B15．A16．B17．B18．C
二、简答题：
1．①相对滑动的两表面间必须形成收敛的楔行间隙。
②被润滑油膜分开的两表面必须有足够的相对滑动速度，其运动方向必须使润滑油由大口流进,小口流出。③润滑油必须有一定的粘度且供油要充分。
A．油脂润滑B．油环或飞溅润滑C．压力循环润滑
二、简答题：
1．就液体动力润滑的一维雷诺方程 ，说明形成流体动压润滑滑动轴承的充分必要条件是什么？
2．与滚动轴承比较，滑动轴承有哪些优越性？
3．动压轴承与静压轴承在形成压力油膜的机理上有何不同？
三、综合题：
1．不完全液体润滑径向滑动轴承，已知：轴颈直径d=200 mm,轴承宽度 B=200 mm,轴颈转速n=300 r/min,轴瓦材料
A．轴承衬材料过度磨损B．轴承衬材料发生塑性变形C．轴承衬材料因压力过大而过度发热
16．下列材料中，不能作为滑动轴承轴瓦或轴承衬的材料。
A．HT200B．GCr15C．ZCuPb30
17．在滑动轴承轴瓦材料中，最宜用于润滑充分的低速重载轴承的是。
9．运．密度C．比重
10．验算滑动轴承最小油膜厚度hmin的目的是。
A．确定轴承是否能获得液体润滑 B.计算轴承内部的摩擦阻力 C.控制轴承的压强
11．动压润滑滑动轴承能建立油压的条件中，不必要的条件是。
A．轴颈与轴承间构成楔形间隙 B．充分供应润滑油 C．润滑油温度不超过500C
60×1000 60×1000
[pυ]＝Ｆn＝35000×150＝1．1MP·m/s＜[pυ]
19100Ｌ19100×250
故：该轴承适合使用。
一、选择题：
1．C2．B3．B4．B5．C6．A7．C8．C 9．B10．A11．C12．C13．B14．B15．A16．B17．B18．C
二、简答题：
1．①相对滑动的两表面间必须形成收敛的楔行间隙。
②被润滑油膜分开的两表面必须有足够的相对滑动速度，其运动方向必须使润滑油由大口流进,小口流出。③润滑油必须有一定的粘度且供油要充分。
A．油脂润滑B．油环或飞溅润滑C．压力循环润滑
二、简答题：
1．就液体动力润滑的一维雷诺方程 ，说明形成流体动压润滑滑动轴承的充分必要条件是什么？
2．与滚动轴承比较，滑动轴承有哪些优越性？
3．动压轴承与静压轴承在形成压力油膜的机理上有何不同？
三、综合题：
1．不完全液体润滑径向滑动轴承，已知：轴颈直径d=200 mm,轴承宽度 B=200 mm,轴颈转速n=300 r/min,轴瓦材料
A．轴承衬材料过度磨损B．轴承衬材料发生塑性变形C．轴承衬材料因压力过大而过度发热
16．下列材料中，不能作为滑动轴承轴瓦或轴承衬的材料。
A．HT200B．GCr15C．ZCuPb30
17．在滑动轴承轴瓦材料中，最宜用于润滑充分的低速重载轴承的是。
机械设计复习题解答-滑动轴承
机械设计基础复习题滑动轴承基本要求：了解滑动轴承的构造特点和轴承材料，掌握滑动轴承的条件性计算的方法，了解液体动力润滑形成的条件，了解润滑的基本知识。
1．与滚动轴承相比，滑动轴承有哪些特点？在哪些具体情况下，需要使用滑动轴承？与滚动轴承相比，滑动轴承的特点：1．承载能力大，耐冲击；2．工作平稳，噪音低；3．结构简单（非液体摩擦滑动轴承），径向尺寸小。
滑动轴承的应用场合：１．高速、高精度、重载的场合；如汽轮发电机、水轮发电机、机床等。
２．大型的、微型的、简单、要求不高的场合；如自动化办公设备等。
3．结构上要求剖分的场合；如曲轴轴承；4．受冲击与振动载荷的场合；如轧钢机。
2．滑动轴承常见结构型式有哪些？各有何特点？剖分式（对开式）滑动轴承一般由哪些零件组成？其剖分面为什么通常设计成阶梯形？常用的轴承材料指的是什么？应满足什么要求？滑动轴承常见结构型式有：一、径向滑动轴承的结构１．整体式径向滑动轴承特点：结构简单，成本低廉。
磨损后轴颈与轴承孔之间的间隙无法调整；只能沿轴向装拆。
２．剖分式（对开式）径向滑动轴承 特点：便于轴的安装，间隙可调整，但结构复杂。
轴承盖和轴承座的剖分面常作成阶梯形，以便定位和防止工作时错动。
3．调隙式径向滑动轴承特点：便于调整间隙，但结构复杂。
4．调心式径向滑动轴承（自位轴承）特点：轴瓦能自动调整位置，以适应轴的偏斜。
当轴倾斜时，可保证轴颈与轴承配合表面接触良好，从而避免产生偏载。
调心式轴承必须成对使用。
二、止推滑动轴承的结构止推滑动轴承由轴承座和止推轴颈组成。
常用的轴颈结构形式有：环形轴端：轴颈接触面上压力分布较均匀，润滑条件比实心式好。
单止推环式：利用轴颈的环形端面作为止推面，结构简单，润滑方便，可承受双向轴向载荷。
广泛用于低速、轻载的场合。
多止推环式：承载能力大，可承受双向轴向载荷。
但各环间载荷分布不均匀。
剖分式（对开式）滑动轴承一般由以下零件组成：题4轴承盖和轴承座的剖分面常作成阶梯形，以便定位和防止工作时错动。
机械设计习题与答案22滑动轴承
二十二章滑动轴承习题与参考答案一、选择题(从给出的A 、B 、C 、D 中选一个答案)1 验算滑动轴承最小油膜厚度h min 的目的是 。
A. 确定轴承是否能获得液体润滑B. 控制轴承的发热量C. 计算轴承内部的摩擦阻力D. 控制轴承的压强P2 在题2图所示的下列几种情况下，可能形成流体动力润滑的有 。
3 巴氏合金是用来制造 。
A. 单层金属轴瓦B. 双层或多层金属轴瓦C. 含油轴承轴瓦D. 非金属轴瓦 4 在滑动轴承材料中， 通常只用作双金属轴瓦的表层材料。
A. 铸铁 B. 巴氏合金 C. 铸造锡磷青铜 D. 铸造黄铜 5 液体润滑动压径向轴承的偏心距e 随 而减小。
A. 轴颈转速n 的增加或载荷F 的增大 B. 轴颈转速n 的增加或载荷F 的减少 C. 轴颈转速n 的减少或载荷F 的减少 D. 轴颈转速n 的减少或载荷F 的增大6 不完全液体润滑滑动轴承，验算][pv pv 是为了防止轴承 。
A. 过度磨损 B. 过热产生胶合 C. 产生塑性变形 D. 发生疲劳点蚀7 设计液体动力润滑径向滑动轴承时，若发现最小油膜厚度h min 不够大，在下列改进设计的措施中，最有效的是 。
A. 减少轴承的宽径比d l /B. 增加供油量C. 减少相对间隙ψD. 增大偏心率χ 8 在 情况下，滑动轴承润滑油的粘度不应选得较高。
A. 重载 B. 高速C. 工作温度高D. 承受变载荷或振动冲击载荷 9 温度升高时，润滑油的粘度 。
A. 随之升高B. 保持不变C. 随之降低D. 可能升高也可能降低 10 动压润滑滑动轴承能建立油压的条件中，不必要的条件是 。
A. 轴颈和轴承间构成楔形间隙 B. 充分供应润滑油C. 轴颈和轴承表面之间有相对滑动D. 润滑油温度不超过50℃11 运动粘度是动力粘度与同温度下润滑油 的比值。
A. 质量B. 密度C. 比重D. 流速 12 润滑油的 ，又称绝对粘度。
A. 运动粘度B. 动力粘度C. 恩格尔粘度D. 基本粘度 13 下列各种机械设备中， 只宜采用滑动轴承。
第12章%20%20滑动轴承复习题
第12章滑动轴承复习题一、选择题10-1．滑动轴承材料应有良好的嵌藏性是指________。
A．摩擦系数小B．顺应对中误差C．容纳硬污粒以防磨粒磨损D．易于跑合10-2．下列各材料中，可作为滑动轴承衬使用的是________。
A．ZchSnSb8-4 B. 38SiMnMoC．GCr15 D. HT20010-3．在非液体摩擦滑动轴承设计中，限制p值的主要目的是________。
A．防止轴承因过度发热而胶合B．防止轴承过度磨损C．防止轴承因发热而产生塑性变形D．防止轴承因发热而卡死10-4．在非液体摩擦滑动轴承设计中，限制pv值的主要目的是________。
A．防止轴承因过度发热而胶合B．防止轴承过度磨损C．防止轴承因发热而产生塑性变形D．防止轴承因发热而卡死10-5．润滑油的主要性能指标是________。
A．粘性B．油性C．压缩性D．刚度10-6．向心滑动轴承的偏心距e随着________而减小。
A．转速n增大或载荷F的增大B．n的减小或F的减小C．n的减小或F的增大D．n增大或F减小10-7．设计动压向心滑动轴承时，若通过热平衡计算发现轴承温升过高，在下列改进设计的措施中有效的是________。
A．增大轴承的宽径比B/d B．减少供油量C．增大相对间隙D．换用粘度较高的油10-8．动压向心滑动轴承，若其它条件均保持不变而将载荷不断增大，则________。
A．偏心距e增大B．偏心距e减小C．偏心距e保持不变D．增大或减小取决于转速高低10-9．设计动压向心滑动轴承时，若宽径比B/d取得较大，则________。
A．轴承端泄量大，承载能力高，温升高B．轴承端泄量大，承载能力高，温升低C．轴承端泄量小，承载能力高，温升低D．轴承端泄量小，承载能力高，温升高10-10．一流体动压滑动轴承，若其它条件都不变，只增大转速n，其承载能力________。
A．增大B．减小C．不变D．不会增大10-11．设计流体动压润滑轴承时，如其它条件不变，增大润滑油粘度，温升将________。
机械设计习题集与作业题CH11_12_13
第十三章滚动轴承13-1（1）N316/P6 51316（2）51316 N316/P6（3）6306/P5 51316（4）6306/P5（5）3030613-2 （1）13-9 答：一个30000或70000型轴承只能承受单向轴向力，所以该类型轴承只能成对使用。
正装指轴承的外圈窄边相对，轴承的支撑反力作用点的跨距较小，派生轴向力相对；反装指轴承的外圈宽边相对，轴承支撑反力作用点的跨距较大，派生轴向力相背。
面对面安装即正装，背对背即反装。
13-13 答：常见的失效形式为点蚀、磨损、胶合、断裂等，寿命公式是针对点蚀失效形式建立起来的，L是基本额定动载荷为C的轴承所受当量动载荷为P时的寿命。
作业题13-1答：N307/P4、6207、30207的内径为35mm，51301的内径为12mm。
N307/P4公差等级最高，6207允许的极限转速最高，N307/P4承受径向能力最强，51301不能承受径向载荷。
13-6解：圆锥滚子轴承反装，查手册知30207的基本额定动载荷为54200N ，e=0.37，Y=1.6。
（1）两轴承的径向载荷Fr1和Fr2Fr1=875.65N ，Fr2=1512.62N（2）两轴承的计算轴向力Fa1和Fa2N 2746.1265.8752r1d1=⨯==Y F F N 4736.1262.15122r2d2=⨯==Y F F 因为N F F F 274N 873004473=+d1ae d2=>=+所以1被压紧，2被放松。
73N 8=+ae d2a1F F F = ，N 473d2a2==F F（3）两轴承的当量动载荷因为e F F >==165.875873r1a1 ，e F F <==32.062.1512473r2a2所以X1=0.4，Y1=1.6； X2=1，Y2=0即有N2621)8736.165.8754.0(5.1)(a11r11p 1=⨯+⨯⨯=+=F Y F X f P N 226962.151215.1)(a22r22p 2=⨯⨯=+=F Y F X f P（4）验算轴承的寿命因为P1>P2,所以按轴承1的受力大小验算h h P C n L 150********)262154200(5206010)(60103/10616h >=⨯⨯==ε 故所选轴承满足寿命要求。
精编机械设计-滑动轴承习题与参考答案资料
习题与参考答案一、选择题(从给出的A、B、C、D中选一个答案)1 验算滑动轴承最小油膜厚度h min的目的是。
A. 确定轴承是否能获得液体润滑B. 控制轴承的发热量C. 计算轴承内部的摩擦阻力D. 控制轴承的压强P2 在题2图所示的下列几种情况下，可能形成流体动力润滑的有。
3 巴氏合金是用来制造。
A. 单层金属轴瓦B. 双层或多层金属轴瓦C. 含油轴承轴瓦D. 非金属轴瓦4 在滑动轴承材料中，通常只用作双金属轴瓦的表层材料。
A. 铸铁B. 巴氏合金C. 铸造锡磷青铜D. 铸造黄铜5 液体润滑动压径向轴承的偏心距e 随 而减小。
A. 轴颈转速n 的增加或载荷F 的增大 B. 轴颈转速n 的增加或载荷F 的减少 C. 轴颈转速n 的减少或载荷F 的减少 D. 轴颈转速n 的减少或载荷F 的增大6 不完全液体润滑滑动轴承，验算][pv pv ≤是为了防止轴承 。
A. 过度磨损 B. 过热产生胶合 C. 产生塑性变形 D. 发生疲劳点蚀7 设计液体动力润滑径向滑动轴承时，若发现最小油膜厚度h min 不够大，在下列改进设计的措施中，最有效的是 。
A. 减少轴承的宽径比d l /B. 增加供油量C. 减少相对间隙ψD. 增大偏心率χ 8 在 情况下，滑动轴承润滑油的粘度不应选得较高。
A. 重载 B. 高速C. 工作温度高D. 承受变载荷或振动冲击载荷 9 温度升高时，润滑油的粘度 。
A. 随之升高B. 保持不变C. 随之降低D. 可能升高也可能降低 10 动压润滑滑动轴承能建立油压的条件中，不必要的条件是 。
A. 轴颈和轴承间构成楔形间隙 B. 充分供应润滑油C. 轴颈和轴承表面之间有相对滑动D. 润滑油温度不超过50℃11 运动粘度是动力粘度与同温度下润滑油 的比值。
A. 质量B. 密度C. 比重D. 流速 12 润滑油的 ，又称绝对粘度。
A. 运动粘度B. 动力粘度C. 恩格尔粘度D. 基本粘度 13 下列各种机械设备中， 只宜采用滑动轴承。
13滑动轴承习题与参考答案.
习题与参考答案一、选择题(从给出的A 、B 、C 、D 中选一个答案)1 验算滑动轴承最小油膜厚度h min 的目的是 A 。
A. 确定轴承是否能获得液体润滑B. 控制轴承的发热量C. 计算轴承内部的摩擦阻力D. 控制轴承的压强P2 在题2图所示的下列几种情况下，可能形成流体动力润滑的有 B 、E 。
3 巴氏合金是用来制造 B 。
A. 单层金属轴瓦B. 双层或多层金属轴瓦C. 含油轴承轴瓦D. 非金属轴瓦 4 在滑动轴承材料中， B 通常只用作双金属轴瓦的表层材料。
A. 铸铁 B. 巴氏合金 C. 铸造锡磷青铜 D. 铸造黄铜 5 液体润滑动压径向轴承的偏心距e 随 B 而减小。
A. 轴颈转速n 的增加或载荷F 的增大 B. 轴颈转速n 的增加或载荷F 的减少 C. 轴颈转速n 的减少或载荷F 的减少 D. 轴颈转速n 的减少或载荷F 的增大6 不完全液体润滑滑动轴承，验算][pv pv 是为了防止轴承 B 。
A. 过度磨损 B. 过热产生胶合 C. 产生塑性变形 D. 发生疲劳点蚀7 设计液体动力润滑径向滑动轴承时，若发现最小油膜厚度h min 不够大，在下列改进设计的措施中，最有效的是 A 。
A. 减少轴承的宽径比d l /B. 增加供油量C. 减少相对间隙ψD. 增大偏心率χ 8 在 B 情况下，滑动轴承润滑油的粘度不应选得较高。
A. 重载 B. 高速C. 工作温度高D. 承受变载荷或振动冲击载荷 9 温度升高时，润滑油的粘度 C 。
A. 随之升高B. 保持不变C. 随之降低D. 可能升高也可能降低 10 动压润滑滑动轴承能建立油压的条件中，不必要的条件是 D 。
A. 轴颈和轴承间构成楔形间隙 B. 充分供应润滑油C. 轴颈和轴承表面之间有相对滑动D. 润滑油温度不超过50℃11 运动粘度是动力粘度与同温度下润滑油 B 的比值。
A. 质量B. 密度C. 比重D. 流速 12 润滑油的 B ，又称绝对粘度。

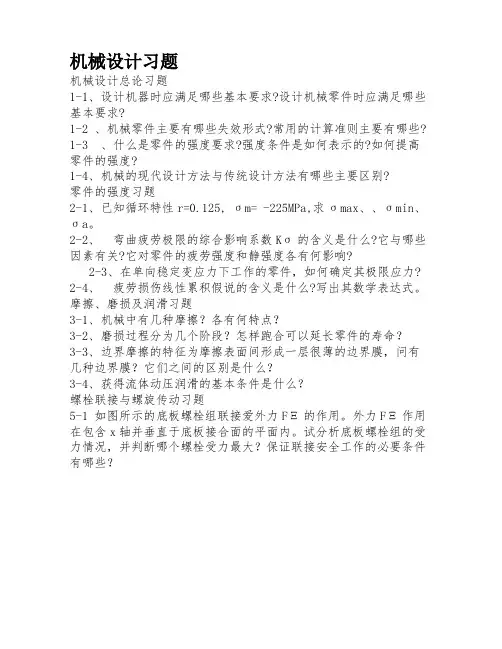

机械设计习题
