混凝土实测实量记录表

现浇混凝土柱实体实测实量验收记录验收记录（编号：2024-001）项目名称：地项目混凝土结构验收记录项目位置：地项目工地验收单位：地建筑工程质量监督站验收日期：2024年1月1日1.项目概况本项目为一栋多层住宅楼的结构验收，其中包括多个混凝土柱实体。

本次验收主要针对柱体的质量进行实测实量，并进行质量判定。

2.验收人员本次验收由以下人员组成：-验收主任：地建筑工程质量监督站李工程师-验收员：地建筑工程质量监督站王工程师-监理人员：地工程监理有限公司张工程师-施工人员：地建筑有限公司工程队李队长3.实测实量过程3.1柱体编号：001柱体位置：一层，柱形：矩形尺寸测量：- 高度：3000mm- 宽度：400mm- 长度：400mm3.2柱体编号：002柱体位置：二层，柱形：圆形尺寸测量：- 高度：2500mm- 直径：500mm3.3柱体编号：003柱体位置：三层，柱形：矩形尺寸测量：- 高度：3500mm- 宽度：450mm- 长度：450mm4.数据分析与质量判定根据设计要求，对以上柱体进行尺寸测量，并与设计图纸进行对比。

测量结果符合设计要求，尺寸误差在允许范围内。

经过验收人员的讨论和评估，判断以上柱体质量合格。

5.发现问题与整改措施经过验收过程中发现以下问题：-柱体表面存在少量麻面和气孔，影响美观。

针对以上问题，提出以下整改措施：-清理柱体表面的麻面和气孔，进行修补和抹平。

-加强后续柱体浇注过程中的施工管理，确保混凝土的浇筑质量。

6.验收结论经过实测实量和数据分析，本次现浇混凝土柱实体验收合格。

对于发现的问题，施工方将采取相应的整改措施，并通知监理单位进行复验。

验收单位建议施工方加强施工管理，确保后续柱体的质量。

7.备注验收记录中所提到的问题和整改措施将纳入工地质量管理体系，并进行定期检查和检验。

编写人：地建筑工程质量监督站李工程师。

体工
饰
工
程Array
工程
装饰工
程
贴（地面）
装饰工
程
质量实测合格率评估记录
厚度），以此作为偏差计算的数值进行合格性判断。

每1个座便器预留排水管孔距的实测值与设计值之间的偏差值，作为判断该实测指标合格率的1个计算点。

距离
灰饼或抹灰完成或装饰面完成阶段，且管孔填嵌固定后测量。

实测前，通过图纸确定座便器预留排水管孔距，并将其管预留洞
和地面找平层施工，以确保实测值的准确性。

每一个户内门洞都作为1个实测区。

实测前需了解所选套房
厅或较大房间地面的中部区域需加测1次。

记录
检查情况
原始数据——检测点
数）。

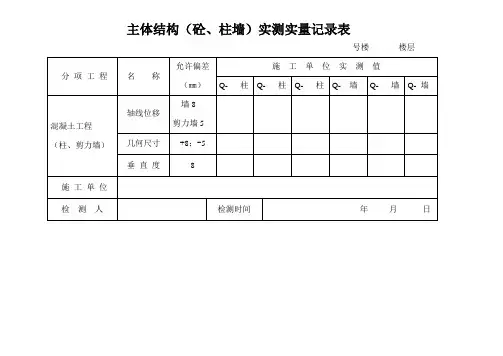

主体结构（砼、柱墙）实测实量记录表
号楼楼层
分项工程名称
允许偏差
（㎜）
施工单位实测值
Q- 柱Q- 柱Q- 柱Q- 墙Q- 墙Q- 墙
混凝土工程（柱、剪力墙）轴线位移
墙8
剪力墙5 几何尺寸+8；-5 垂直度8
施工单位
检测人检测时间年月日
主体结构（砼、柱墙）实测实量记录表某某某某工程号楼房号
分项工程名称允许偏差
（㎜）
施工单位实测值
Q-柱Q-柱Q-柱Q-柱Q-柱Q-柱Q-柱
混凝土工程（柱、剪力墙）轴线位移
墙8
剪力墙5几何尺寸+8；-5 垂直度8
施工单位监理单位检测人检测时间2012年月日检测人
备注：垂直度测点，距地、转角处0.3m；几何尺寸测点，距地1m。

公共走道严禁堆放垃圾袋请自觉遵守公共卫生公德自家的垃圾放在自家门口。

混凝土坍落度检测记录□施工自检□平行检验表格编号:说明:1、检验方法:用坍落度检测器与钢尺量测检查。

2、检验数量:施工单位应对每车预拌混凝土坍落度进行检查,监理单位至少每10车随机抽取1次平行检验,且不少于1次。

3、检验时间:混凝土搅拌车到达浇筑现场,浇筑前。

4、本表可用于施工单位自检或监理单位平行检验混凝土坍落度使用。

用于施工单位自检时,监理单位可不签字;用于监理平行检验时,检查人由监理员签字。

5、现场检测坍落度与厂家配合比坍落度差距较大时应及时通知混凝土厂家调整。

表2 钢筋外观质量检测记录表格编号:说明:1、钢筋进场后,外观质量检测应在监理单位的见证下进行。

除本表格外,检测结果同时应在监理见证记录中予以体现。

2、检验频率:以同牌号、同炉号、同规格、同交货状态的钢筋,每60t为一批,不足60t以一批计,每批抽检1次。

3、钢筋重量偏差的测定:(1)测量钢筋重量偏差时,试样应从不同根钢筋上截取,数量不少于5支。

每支试验长度不小于500mm。

长度应逐支测量,精确到1mm。

测量试样总重量时,应精确到不大于总重量的1%。

(2)用钢丝刷清除钢筋试样表面杂物后,称取试样总重量。

用下式计算钢筋实际重量与理论重量的偏差(%):(3)钢筋理论重量可见下表:热轧光圆钢筋: 热轧带肋钢筋:(4)允许重量偏差4、外观质量:钢筋应平直、无损伤,钢筋表面不得有裂纹、起皮、油污、颗粒状或片状锈蚀等。

根据检测结果在相应栏内填“有”或“无”,平直栏直接填“平直”或“弯曲”。

5、产品标牌上的标识炉批号应与质量保证书上一致,并做好记录。

当不一致时,应查明材料来源,否则应退货。

6、当钢筋表面存在裂纹、起皮应退货;若存在损伤、不平直应剔出退货;存在油污应清理干净;存在颗粒状或片状老锈应除尽,若影响截面尺寸,应降级处理。

7、外观检查合格后,应及时见证取样送有资质的检测机构进行力学性能检测,检测合格后方可使用。

表3 土方路基(路床)平行检验记录监理单位: 编号:说明:1、检验方法:参见下表。

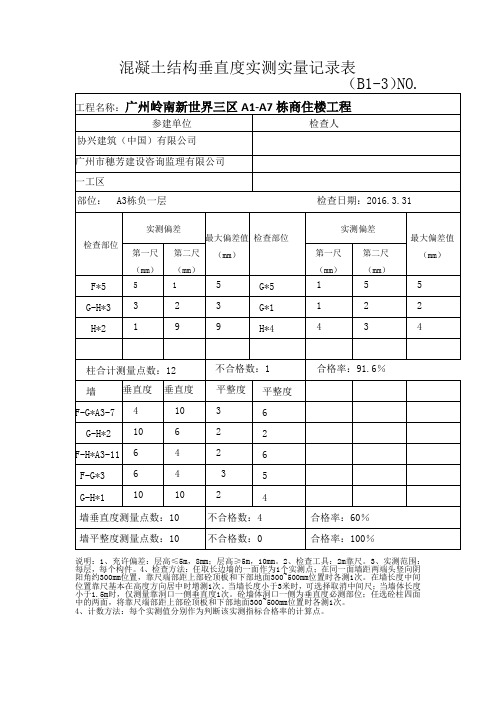

混凝土结构垂直度实测实量记录表
说明：1、充许偏差：层高≤5m，8mm；层高≥5m，10mm。

2、检查工具：2m靠尺。

3、实测范围：每层，每个构件。

4、检查方法：任取长边墙的一面作为1个实测点；在同一面墙距两端头竖向阴阳角约300mm位置，靠尺端部距上部砼顶板和下部地面300~500mm位置时各测1次。

在墙长度中间位置靠尺基本在高度方向居中时增测1次。

当墙长度小于3米时，可选择取消中间尺；当墙体长度小于1.5m时，仅测量靠洞口一侧垂直度1次。

砼墙体洞口一侧为垂直度必测部位；任选砼柱四面中的两面，将靠尺端部距上部砼顶板和下部地面300~500mm位置时各测1次。

4、计数方法：每个实测值分别作为判断该实测指标合格率的计算点。

附表三：实测实量记录表格式（A5版）
实测实量记录表目录
钢筋绑扎实测实量记录表（A5版） hnwj-gc-zl-scsl-01
混凝土结构实测实量记录表（A5版） hnwj-gc-zl-scsl-02
砌体实测实量记录表（A5版） hnwj-gc-zl-scsl-03
内墙抹灰实测实量记录表（A5版） hnwj-gc-zl-scsl-04
本表由质检组填写，由质量主管留存。

内墙涂饰实测实量记录表（A5版） hnwj-gc-zl-scsl-05
水泥地面实测实量记录表（A5版） hnwj-gc-zl-scsl-06
地砖地面实测实量记录表（A5版） hnwj-gc-zl-scsl-07
楼梯地面实测实量记录表（A5版） hnwj-gc-zl-scsl-08
饰面砖墙面实测实量记录表（A5版） hnwj-gc-zl-scsl-09
外墙抹灰实测实量记录表（A5版） hnwj-gc-zl-scsl-10
外墙保温实测实量记录表（A5版） hnwj-gc-zl-scsl-11
屋面找坡层、找平层实测实量记录表（A5版） hnwj-gc-zl-scsl-12
屋面面层实测实量记录表（A5版） hnwj-gc-zl-scsl-13
防水层实测实量记录表（A5版） hnwj-gc-zl-scsl-14
安装实测实量记录表（A5版） hnwj-gc-azzl-scsl-01
本表由质检组填写，由质量主管留存。

混凝土实测实量记录表1. 测量信息•项目名称：•混凝土浇筑日期：•测量日期：2. 测量人员•测量人员姓名：•测量人员职称：•测量人员联系方式：3. 测量设备•设备名称：•设备型号：•设备编号：4. 测量条件•天气情况：•温度（℃）：•相对湿度（%）：5. 测量内容5.1 混凝土材料在本次测量中，记录混凝土的材料信息如下：•水泥品种：•细骨料种类：•粗骨料种类：•外加剂种类：5.2 混凝土施工工艺在本次测量中，记录混凝土的施工工艺如下：•浇筑方法：•振捣方法：•配料比例：5.3 混凝土抗压强度试验在本次测量中，进行了混凝土抗压强度试验，并记录试验结果如下：样品编号测量结果1（MPa）测量结果2（MPa）测量结果3（MPa）平均值（MPa）123…5.4 混凝土密度测量在本次测量中，进行了混凝土密度测量，并记录测量结果如下：样品编号测量结果1（kg/m³）测量结果2（kg/m³）测量结果3（kg/m³）平均值（kg/m³）123…5.5 混凝土抗拉强度试验在本次测量中，进行了混凝土抗拉强度试验，并记录试验结果如下：样品编号测量结果1（MPa）测量结果2（MPa）测量结果3（MPa）平均值（MPa）123…6.根据本次测量的结果，得出以下：•混凝土抗压强度：（填写）•混凝土密度：（填写）•混凝土抗拉强度：（填写）7. 测量人员签字•测量人员姓名：•测量人员签字：•日期：。
