接入网基本概念与接口应用

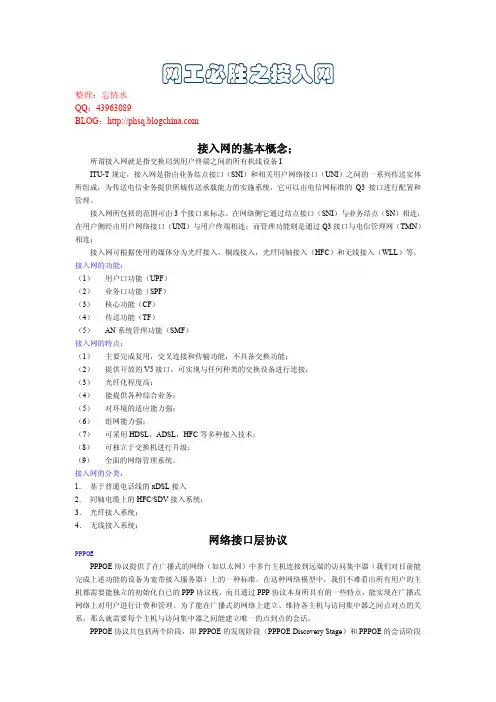

网工必胜之接入网整理：忘情水QQ：43963089BLOG：接入网的基本概念；所谓接入网就是指交换局到用户终端之间的所有机线设备IITU-T规定，接入网是指由业务结点接口（SNI）和相关用户网络接口（UNI）之间的一系列传送实体所组成，为传送电信业务提供所城传送承载能力的实施系统，它可以由电信网标准的Q3接口进行配置和管理。

接入网所包括的范围可由3个接口来标志。

在网络侧它通过结点接口（SNI）与业务结点（SN）相连；在用户侧经由用户网络接口（UNI）与用户终端相连；而管理功能则是通过Q3接口与电信管理网（TMN）相连；接入网可根据使用的媒体分为光纤接入，铜线接入，光纤同轴接入（HFC）和无线接入（WLL）等。

接入网的功能：（1） 用户口功能（UPF）（2） 业务口功能（SPF）（3） 核心功能（CF）（4） 传送功能（TF）（5） AN系统管理功能（SMF）接入网的特点：（1） 主要完成复用，交叉连接和传输功能，不具备交换功能；（2） 提供开放的V5接口，可实现与任何种类的交换设备进行连接；（3） 光纤化程度高；（4） 能提供各种综合业务；（5） 对环境的适应能力强；（6） 组网能力强；（7） 可采用HDSL，ADSL，HFC等多种接入技术；（8） 可独立于交换机进行升级；（9） 全面的网络管理系统。

接入网的分类：1．基于普通电话线的xDSL接入2．同轴电缆上的HFC/SDV接入系统；3．光纤接入系统；4．无线接入系统；网络接口层协议PPPOEPPPOE协议提供了在广播式的网络（如以太网）中多台主机连接到远端的访问集中器（我们对目前能完成上述功能的设备为宽带接入服务器）上的一种标准。

在这种网络模型中，我们不难看出所有用户的主机都需要能独立的初始化自已的PPP协议栈，而且通过PPP协议本身所具有的一些特点，能实现在广播式网络上对用户进行计费和管理。

为了能在广播式的网络上建立、维持各主机与访问集中器之间点对点的关系，那么就需要每个主机与访问集中器之间能建立唯一的点到点的会话。

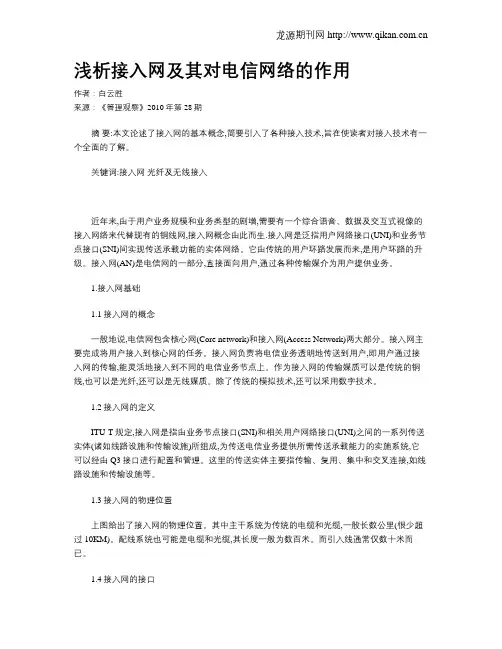

浅析接入网及其对电信网络的作用作者：白云胜来源：《管理观察》2010年第28期摘要:本文论述了接入网的基本概念,简要引入了各种接入技术,旨在使读者对接入技术有一个全面的了解。

关键词:接入网光纤及无线接入近年来,由于用户业务规模和业务类型的剧增,需要有一个综合语音、数据及交互式视像的接入网络来代替现有的铜线网,接入网概念由此而生.接入网是泛指用户网络接口(UNI)和业务节点接口(SNI)间实现传送承载功能的实体网络。

它由传统的用户环路发展而来,是用户环路的升级。

接入网(AN)是电信网的一部分,直接面向用户,通过各种传输媒介为用户提供业务。

1.接入网基础1.1接入网的概念一般地说,电信网包含核心网(Core network)和接入网(Access Network)两大部分。

接入网主要完成将用户接入到核心网的任务。

接入网负责将电信业务透明地传送到用户,即用户通过接入网的传输,能灵活地接入到不同的电信业务节点上。

作为接入网的传输媒质可以是传统的铜线,也可以是光纤,还可以是无线媒质。

除了传统的模拟技术,还可以采用数字技术。

1.2接入网的定义ITU-T规定,接入网是指由业务节点接口(SNI)和相关用户网络接口(UNI)之间的一系列传送实体(诸如线路设施和传输设施)所组成,为传送电信业务提供所需传送承载能力的实施系统,它可以经由Q3接口进行配置和管理。

这里的传送实体主要指传输、复用、集中和交叉连接,如线路设施和传输设施等。

1.3接入网的物理位置上图给出了接入网的物理位置。

其中主干系统为传统的电缆和光缆,一般长数公里(很少超过10KM)。

配线系统也可能是电缆和光缆,其长度一般为数百米。

而引入线通常仅数十米而已。

1.4接入网的接口接入网所覆盖的范围可由三个接口来标志。

在网络侧它通过业务节点接口(SNI)与业务节点(SN)相连;在用户侧经由用户网络接口(UNI)与用户终端相连;而管理功能则通过Q3接口与电信管理网(TMN)相连。

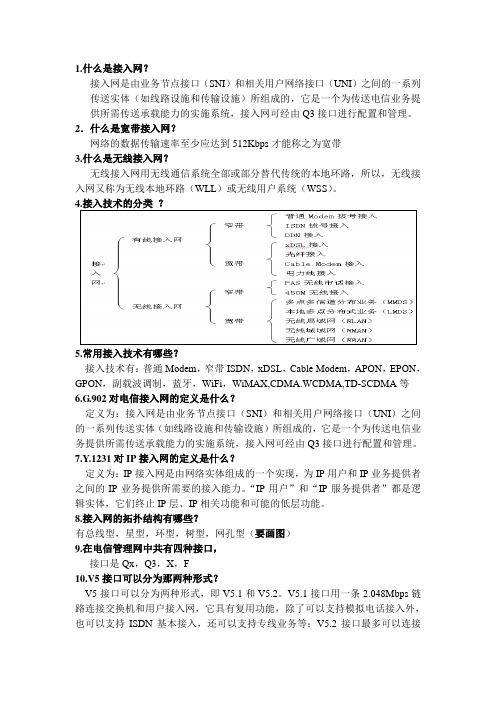

1.什么是接入网？接入网是由业务节点接口（SNI）和相关用户网络接口（UNI）之间的一系列传送实体（如线路设施和传输设施）所组成的，它是一个为传送电信业务提供所需传送承载能力的实施系统，接入网可经由Q3接口进行配置和管理。

2．什么是宽带接入网？网络的数据传输速率至少应达到512Kbps才能称之为宽带3.什么是无线接入网？无线接入网用无线通信系统全部或部分替代传统的本地环路，所以，无线接入网又称为无线本地环路（WLL）或无线用户系统（WSS）。

4.接入技术的分类？5.常用接入技术有哪些？接入技术有：普通Modem，窄带ISDN，xDSL，Cable Modem，APON，EPON，GPON，副载波调制，蓝牙，WiFi，WiMAX,CDMA.WCDMA,TD-SCDMA等6.G.902对电信接入网的定义是什么？定义为：接入网是由业务节点接口（SNI）和相关用户网络接口（UNI）之间的一系列传送实体（如线路设施和传输设施）所组成的，它是一个为传送电信业务提供所需传送承载能力的实施系统，接入网可经由Q3接口进行配置和管理。

7.Y.1231对IP接入网的定义是什么？定义为：IP接入网是由网络实体组成的一个实现，为IP用户和IP业务提供者之间的IP业务提供所需要的接入能力。

“IP用户”和“IP服务提供者”都是逻辑实体，它们终止IP层、IP相关功能和可能的低层功能。

8.接入网的拓扑结构有哪些？有总线型，星型，环型，树型，网孔型（要画图）9.在电信管理网中共有四种接口，接口是Qx，Q3，X，F10.V5接口可以分为那两种形式？V5接口可以分为两种形式，即V5.1和V5.2。

V5.1接口用一条2.048Mbps链路连接交换机和用户接入网，它具有复用功能，除了可以支持模拟电话接入外，也可以支持ISDN基本接入，还可以支持专线业务等；V5.2接口最多可以连接16条2Mbps链路，具有集线功能，可以支持ISDN基群接入。

宽带接入技术--接入网的基本概念与基础知识●接入网的定义是由业务节点接口(SNI)和相关用户网络接口(UNI)之间的一系列传送实体(如线路与传输设施)所组成的，为电信业务提供所需传送承载能力的实施系统●ITU-T G .902定义的接入网有三类接口，即UNI、SNI和Q3管理接口●用户网络接口(UNI)接入网的用户侧经由UNI与用户相连，不同的UNI支持不同的业务，UNI主要包括PSTN模拟电话接口(Z接口)、ISDN基本速率接口(BRI)、ISDN基群速率接口(PRI)和各种专线接口。

●业务节点接口(SNI)V接口经历了V1～V5接口的发展,目前，SNI普遍采用V5接口。

V5接口包括V5.1接口和V5.2接口。

每个V5.1接口只提供1条2.048 Mb/s链路，固定时隙分配，不支持一次群速度接入，无集线和切换保护功能。

每个V5.2接口最多可提供16条2.048 Mb/s 链路，动态时隙分配，支持一次群和租用线业务，配置数量为偶数，有集线和切换保护功能。

●Q3管理接口Q3管理接口是操作系统(OS)和网络单元(NE)之间的接口，该接口支持信息传送、管理和控制功能。

在接入网中，Q3接口是TMN 与接入网设备各个部分相连的标准接口。

通过Q3管理接口来实施TMN对接入网的管理和协调，从而提供用户所需的接入类型和承载能力●接入网有5个基本功能，包括用户接口功能(UPF)、业务接口功能(SPF)、核心功能(CF)、传送功能(TF)和接入网系统管理功能(AN-SMF)●拓扑结构拓扑结构是指组成网络的各个节点通过某种连接方式互连后形成的总体物理形态。

选择拓扑结构时，一般需要考虑以下几个因素：安装难易程度；重新配置难易程度，即适应性、灵活性；网络维护难易程度；系统可靠性；建设费用，即经济性。

电信网的基本结构形式主要有网型网、星型网、总线型网、环型网、树型网等五种。

在固定电话网中最常用的拓扑结构为复合型网，即上级节点以星型网连接到下级节点，上级节点之间以网型网相连接。

接入网技术概述摘要本文阐述了接入网的由来及ITU 和YDN 分别对接入网的定义，并着重介绍了接入网的特征，功能及其接口与接入技术，针对当前接入网的建设提出几点注意的问题。

关键词用户接入网络技术一、接入网的提出随着科学技术的发展和社会的进步，用户已不满足于一般的语音通信，要求通信运营部门能够提供语音、数据、图像综合通信业务,实现用户端到端局数字化的多媒体通信，以满足快节奏，效率经济发展需要，同时又开发了可视电话机、数字传真机( FAXVIV) 、电子数据交换(EDI) 、电子信箱( Em ail) 、会议电视、可视图文(Videotex) 、点播电视(VOD) 以及远程医疗、远程教学、居家购物等新技术、新业务、新设备。

然而，双绞线构成的电缆为物理实体的接入技术不能满足用户对数据、图象宽带业务的需要。

以致成为当今通信网向信息高速公路发展的“瓶颈”。

而制约数字业务发展主要因素是被通信部门称之为“用户网”中的电缆———本地交换机与用户之间的连接部分。

高速先进的交换网、传送网，文明高效的新技术新业务，二者猛烈的冲击着阻碍其畅通的“瓶颈”———接入网。

如图1 所示：1992 年接入网的概念在欧洲被首次提出后，1994 年ITU 正式采纳接入网这个名词，正式确立接入网在用户网中的位置和传送网、交换网、接入网三者在通信网中的构成模式。

二、接入网的定义、特点为了进一步规范用户网的概念，国际电联( ITU2T) 标准部根据近年来通信网的发展演变趋势，提出了接入网的新名词,在其G.963 建议中定义接入网(AN) 为本地交换机(L E) 与用户端设备(CPE) 之间实施系统，它可以部份或全部代替传统的用户本地线路网，可含复用、交叉连接和传输功能。

1996 年4月1日邮电部根据ITU2T G. 902295 接入网功能框架建议制定YDN005 -1996 内部标准，该标准提出的接入网定义：接入网由业务节点接口( SNI) 和用户网络接口(UNI) 之间的一系列传送实体(例如：线路设施和传输设施) 组成，为供给电信业务而提供所需传送承载能力实施系统，可经由管理接口(Q3) 配置和管理，如图2 所示。

接入网教案摘要本文旨在介绍接入网教案的相关内容。

接入网是指将个人或组织接入到互联网的网络服务。

接入网教案旨在帮助人们了解接入网的基本原理和操作步骤，并提供一些常见问题的解决方案。

1. 引言接入网是现代社会中最为普及和重要的服务之一。

它不仅仅是将个人或组织接入到互联网，还提供了许多其他的功能和服务，如宽带接入、网络安全等。

接入网教案将通过以下几个方面详细介绍接入网的相关知识。

2. 接入网的原理接入网的原理包括网络拓扑结构、接入设备和协议。

网络拓扑结构包括星型、总线型、环型等不同形式，不同形式适用于不同的需求场景。

接入设备包括调制解调器、光猫等，它们作为用户与互联网之间的桥梁。

协议是接入网中通信的规则和约定，包括TCP/IP、PPPoE等。

3. 接入网的操作步骤接入网的操作步骤包括接入设备的设置和互联网的配置。

首先，用户需要正确设置接入设备的参数，包括用户名、密码、IP地址等。

然后，用户可以根据自己的需求对互联网进行相应的配置，如设置无线网络、端口映射等。

最后，用户需要进行链接测试，确保接入网的正常运行。

4. 常见问题及解决方案在接入网操作的过程中，可能会遇到一些常见的问题，如无法上网、网速慢等。

本节将针对这些问题提供一些解决方案。

例如，用户无法上网可能是由于密码错误或者接入设备故障所致，解决方法包括检查密码是否正确、重启设备等。

用户发现网速慢可以尝试更换网络提供商或者优化网络配置等。

5. 接入网的未来发展接入网作为互联网的基础设施，随着互联网的普及和发展而不断演进。

未来，接入网将更加智能化、高速化、安全化。

随着5G技术的发展和应用，接入网将实现更高速的网络接入，为用户提供。
