组合体视图的识读详解

2-6 读组合体视图的方法一、形体分析法任何复杂的物体，都可以看成是若干个基本体组合而成。

因此，画、看组合体视图时，可以想象着把组合体分解成若干个基本几何体，然后按其相对位置和组合形式逐个画出或是想象出组合体的各个组成部分，再整合起来，就画出或是想象出整个组合体。

这种为方便画、看组合体视图，将组合体“先分后合”的分析方法，称为形体分析法。

二、线框的含义1、视图中的每个封闭线框，都表示物体上的一个表面（平面、曲面）或一个基本体，如图2-54所示。

2、视图中相邻的两个封闭线框，都表示物体上位置不同的两个表面，如上下、左右、前后、相交等，如图2-54所示。

（a）（b）（c）（d）图2-54 线框的含义3、视图中，在一个大的封闭线框内包含若干个小线框，则表示在一个大平面体（或曲面体）上凸出或凹下若干个小的平面体（或曲面体），如图2-55所示。

图2-55 “大框套小框”的含义三、读图的基本原则形体分析法是识读组合体视图的基本方法。

除此以外，读组合体视图还要注意以下几点：1、要把几个视图联系起来识读在三视图中，仅由一个或两个视图往往不能唯一地确定物体的形状。

如图2-56中的俯视图和图2-57中的主、俯视图。

图2-56 一面视图不能唯一确定物体形状图2-57 二面视图不能唯一确定物体形状2、确定视图中线框的含义（a）（b）（c）（d）（e）图2-58 分线框读视图看图时可先假定特征视图中的某个线框就是一个几何体或是几何体上的一个表面，然后对应其他视图中该线框的投影，想象出该几何体的立体形状或是该面的空间位置。

注意的是，线框的分法应根据视图形状而定，线框分块可大可小，一个线框可作为一块，几个相连的线框也可作为一块，只要与其他视图相对照，看懂该部分形体的形状就可以了。

如图2-58所示。

3、要从反映物体的形状特征和位置特征的视图入手形状特征视图：能清楚表达物体形状特征的视图。

如图2-59中的俯视图。

图2-59 形状特征视图位置特征视图：能清楚表达物体位置特征的视图。

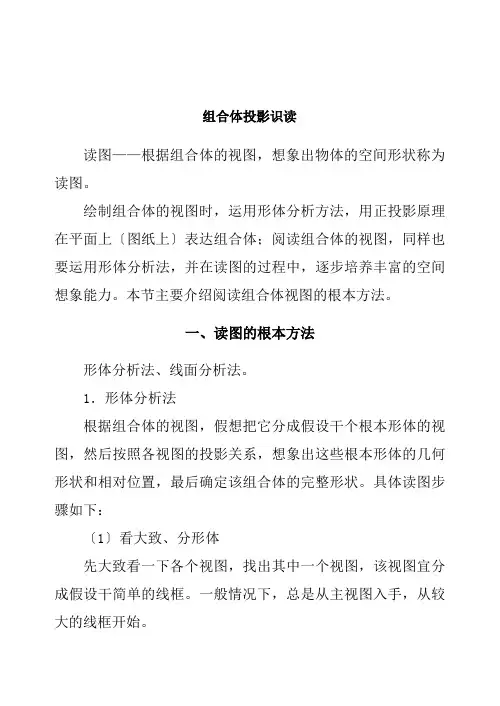

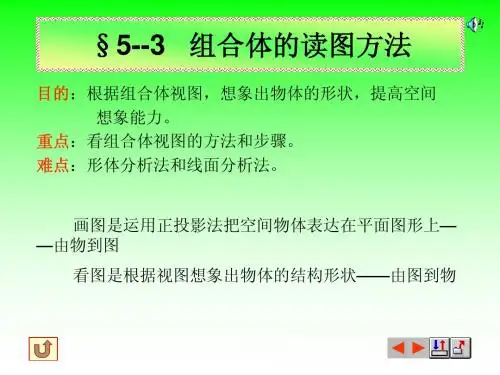

组合体投影识读读图——根据组合体的视图，想象出物体的空间形状称为读图。

绘制组合体的视图时，运用形体分析方法，用正投影原理在平面上〔图纸上〕表达组合体；阅读组合体的视图，同样也要运用形体分析法，并在读图的过程中，逐步培养丰富的空间想象能力。

本节主要介绍阅读组合体视图的根本方法。

一、读图的根本方法形体分析法、线面分析法。

1．形体分析法根据组合体的视图，假想把它分成假设干个根本形体的视图，然后按照各视图的投影关系，想象出这些根本形体的几何形状和相对位置，最后确定该组合体的完整形状。

具体读图步骤如下：〔1〕看大致、分形体先大致看一下各个视图，找出其中一个视图，该视图宜分成假设干简单的线框。

一般情况下，总是从主视图入手，从较大的线框开始。

〔2〕对投影、想形状根据投影关系〔借助三角板、分规等制图工具〕，逐个找到与各根本形体主视图相对应的俯视图和左视图，根据各根本形体的三视图想出其形状。

想形状时应是：先看主要局部，后看次要局部；先看容易确定的局部，后看难确定的局部；先看某一组成局部的整体，后看细节局部的形状。

〔3〕合起来，想整体在看清每个视图的根底实上，再根据整体的三视图，找出它们之间的相对应的位置关系，逐渐想出整体的形状。

2．线面分析法组合体读图应以形体分析法为主，但有时图形的某一局部难以看懂，可对这些局部作线面分析。

〔结合书中的图例讲解〕二、补视图、补缺线有些组合体用两个视图就能根本表达清楚它的形状，看懂视图后，应能根据这边两个视图画出第三个视图。

1．补视图两个视图补画第三视图的方法是：根据两视图，运用形体分析方法和线面分析方法，想象出物体的形状，在此根底上，再根据两个视图按照“三等〞关系画出物体的第三视图。

2．补缺线画物体的视图时，必须做到完整准确，不多线也不漏线。

补缺线就是补画出在视图上漏画的图线。

方法：可采用形体和“对投影〞的方法。

即根据视图初步想象形体，检查形体上每一局部在三视图中的投影是否遗漏，补画所缺的图线。
