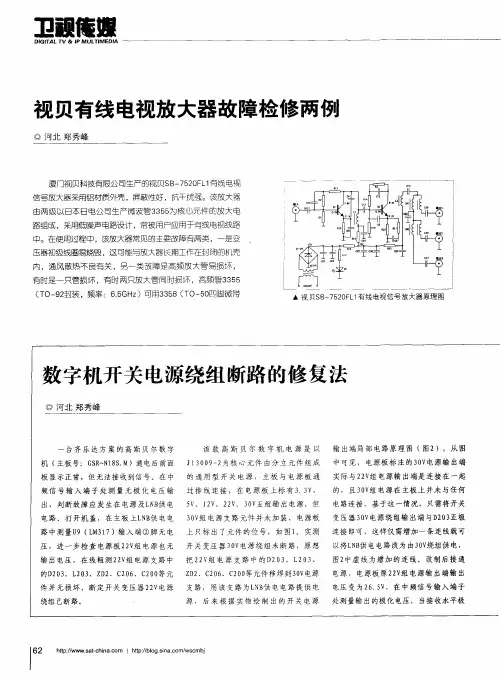

有线电视信号放大器常见故障检修

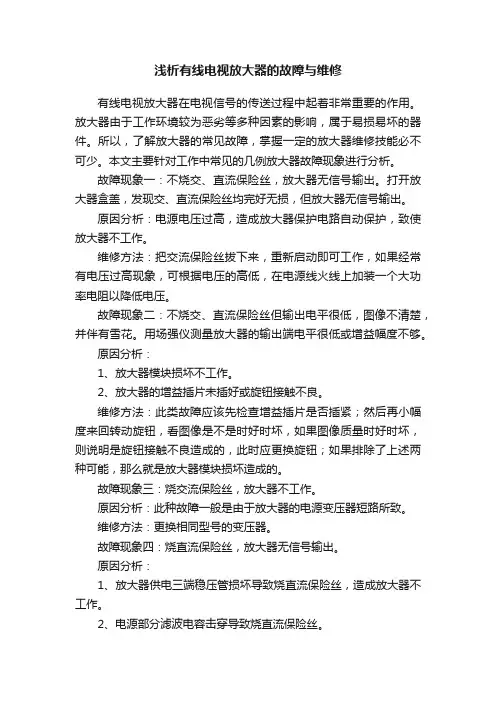

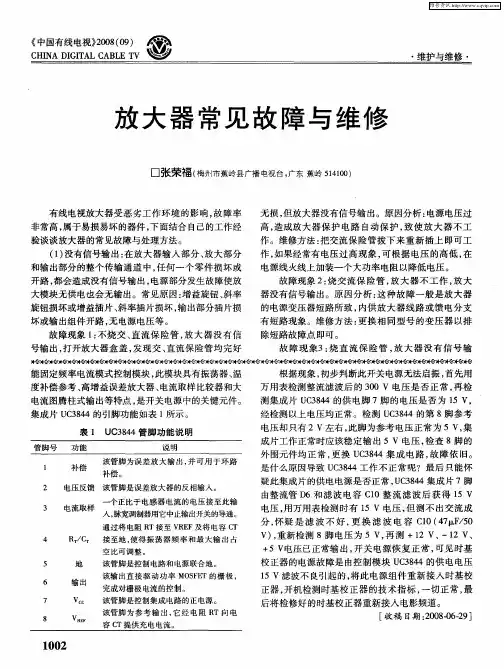

浅析有线电视放大器的故障与维修有线电视放大器在电视信号的传送过程中起着非常重要的作用。

放大器由于工作环境较为恶劣等多种因素的影响，属于易损易坏的器件。

所以，了解放大器的常见故障，掌握一定的放大器维修技能必不可少。

本文主要针对工作中常见的几例放大器故障现象进行分析。

故障现象一：不烧交、直流保险丝，放大器无信号输出。

打开放大器盒盖，发现交、直流保险丝均完好无损，但放大器无信号输出。

原因分析：电源电压过高，造成放大器保护电路自动保护，致使放大器不工作。

维修方法：把交流保险丝拔下来，重新启动即可工作，如果经常有电压过高现象，可根据电压的高低，在电源线火线上加装一个大功率电阻以降低电压。

故障现象二：不烧交、直流保险丝但输出电平很低，图像不清楚，并伴有雪花。

用场强仪测量放大器的输出端电平很低或增益幅度不够。

原因分析：1、放大器模块损坏不工作。

2、放大器的增益插片未插好或旋钮接触不良。

维修方法：此类故障应该先检查增益插片是否插紧；然后再小幅度来回转动旋钮，看图像是不是时好时坏，如果图像质量时好时坏，则说明是旋钮接触不良造成的，此时应更换旋钮；如果排除了上述两种可能，那么就是放大器模块损坏造成的。

故障现象三：烧交流保险丝，放大器不工作。

原因分析：此种故障一般是由于放大器的电源变压器短路所致。

维修方法：更换相同型号的变压器。

故障现象四：烧直流保险丝，放大器无信号输出。

原因分析：1、放大器供电三端稳压管损坏导致烧直流保险丝，造成放大器不工作。

2、电源部分滤波电容击穿导致烧直流保险丝。

维修方法：根据原因不同，更换相应元件。

有线电视放大器一般使用7812或7824两种型号的稳压管，更换时注意选用相同型号的稳压管。

故障现象五：图像出现横向黑带干扰，有时伴有交流声。

原因分析：检查放大器电源及整流部分是否正常，如若正常，则可判断是由于三端稳压管短路而造成输出纹波电压增高。

维修方法：更换相同型号的三端稳压管。

放大器在线路上使用，防水措施非常重要，放大器进水会引起很多关键性元件的损坏，比如：变压器、三端稳压管、放大模块等。

光信号放大器常见故障及排查措施以光信号放大器常见故障及排查措施为标题，本文将详细介绍光信号放大器的常见故障以及相应的排查措施。

光信号放大器是光通信系统中的重要组成部分，负责放大光信号以增强信号的传输距离和质量。

然而，由于各种因素，光信号放大器也会出现故障。

下面将列举一些常见故障并提供相应的排查措施。

1. 光功率过低或过高故障表现：接收到的光功率较低或较高，导致信号传输质量下降。

排查措施：- 检查光纤连接是否松动或损坏，重新连接或更换光纤；- 检查光源是否正常工作，如需要，更换光源；- 检查光信号放大器的增益设置，调整增益至适当的范围内。

2. 光信号放大器无输出信号故障表现：光信号放大器无法输出信号或输出信号很弱。

排查措施：- 检查光纤连接是否正常，确保连接牢固；- 检查输入光功率是否过低，如果是，调整输入光功率；- 检查输出光纤是否受损，如需要，更换输出光纤；- 检查光信号放大器的工作状态指示灯，如果指示灯异常，可能需要更换光信号放大器。

故障表现：光信号放大器输出的信号带有明显的噪声。

排查措施：- 检查输入光信号的质量，如有必要，使用光衰减器调整输入光功率；- 检查光信号放大器的工作环境，确保光信号放大器正常工作温度范围内；- 检查光信号放大器的输入和输出端口是否干净，如有必要，清洁端口；- 检查光信号放大器的光纤连接是否松动或损坏，重新连接或更换光纤。

4. 光信号放大器出现波长漂移故障表现：光信号放大器输出的信号波长发生漂移，导致信号无法正常传输。

排查措施：- 检查光信号放大器的波长设置，确保设置正确；- 检查光信号放大器的温度稳定性，如有必要，调整工作环境温度；- 检查光信号放大器的泵浦激光器是否正常工作，如需要，更换泵浦激光器；- 检查光信号放大器的光纤连接是否松动或损坏，重新连接或更换光纤。

故障表现：光信号放大器无法正常工作或工作不稳定。

排查措施：- 检查光信号放大器的电源是否正常，确保电源供应稳定；- 检查光信号放大器的工作环境是否符合要求，如有必要，调整工作环境；- 检查光信号放大器的控制线路是否正常连接，确保控制信号传输正常；- 检查光信号放大器的散热是否良好，如有必要，清理散热器或增加散热设备。

有线电视网络中线路放大器的维护与维修研究随着有线电视网络的不断发展和普及，线路放大器作为有线电视网络的重要设备之一，在有线电视网络中的作用日益突出，不仅能够保障有线电视网络的稳定性，还能够提高有线电视的传输质量。

因此，线路放大器的维护与维修对于有线电视网络的正常运行具有十分重要的意义。

线路放大器主要负责信号的强度放大和信号质量的改善，对于保障有线电视网络的稳定性和正常运行非常重要。

线路放大器多数采用半导体器件，作为高频放大器而使用，需要进行定期检查和维护，以有效延长其使用寿命并提高其性能和准确性。

线路放大器在使用过程中主要会出现以下几种故障：1. 调制解调器故障：调制解调器故障会导致信号传输出现异常，引起降频。

2. 输入信号强度过低：输入信号的强度过低会导致输出信号的质量不佳，影响有线电视网络的运行效果。

3. 输出信号失真：由于放大器本身的线路噪声和输入端的信号干扰，也会导致输出信号的失真。

对于线路放大器故障的维护与维修，需要进行如下操作：1. 定期检查：定期检查线路放大器的各种硬件连接是否牢固、内部线路是否破裂或损坏和半导体器件的热量释放是否平衡，等等。

2. 清洁维护：定期清理线路放大器的内部和外部，尤其是半导体器件和散热器部分的灰尘，以使其热量释放顺畅，不导致散热过慢。

3. 调整信号：当输入信号强度过低或输出信号失真时，需要对线路放大器进行信号调整，以保证输出信号的质量。

4. 更换部件：当线路放大器失败时，需要定位并更换故障部件，以恢复其正常工作状态。

5. 合理管理：定期对线路放大器进行计算机管理，以实现行业标准化管理和信息化管理的目标。

总之，有线电视网络中的线路放大器的维护与维修是十分重要的，如果不及时处理故障，就会影响到有线电视网络的正常运行和用户的观看体验。

因此，在使用过程中要及时对线路放大器进行定期检查和维护，并可根据需要调整信号和更换部件，以确保线路放大器的正常运行水平，并延长其使用寿命。

有线电视TDWT系列放大器的故障分析由于TDWT系列放大器性能可靠，价格合理，在目前有线电视网络传输中得到广泛使用，经过几年的运行，笔者针对TDWT系列放大器存在的两种常见故障现象，总结出如下处理方法，提供给同行参考。

一、放大器内进水造成损坏不能工作。

该系列放大器进水是比较常见故障之一，其主要原因是放大器长期工作在野外日晒雨淋加上长时间无人检查维护，造成密封胶垫老化裂口失去防水功效，雨水渗入放大器内，特别是该放大器的散热透气孔进水较多，绝大多数部是从透气孔进水，雨水进入不是一次性损坏放大器，而是长时间慢慢渗入，时间一长造成放大器电路板元器件锈蚀直到放大器停止工作，损坏最为严重的是电源电路，根据以上情况我们采用了两种解决办法。

1.采用Hz703或704硅粘合剂涂在透气孔防水胶垫上（将透气孔拧下，把胶涂在有螺纹的一端再拧紧即可），可多涂几次让胶渗入螺纹内，达到满意为止。

2.用防水腔带将左上角散热透气孔全部堵死，不要透气孔。

经过这样处理的放大器再无进水现象。

二、放大器输出电平较低，调节衰减器无变化。

以C6A-24型放大器为例，因该类型放大器为了提高增益，设计了二级放大，在放大模块之前增加了一只三极管放大，使放大器的增益达到40dB。

在检修中发现如果放大器输出电平低，大多是由三极管BFR96S放大倍数偏低造成，笔者将三极管焊下用DT-9925型数字表对比测量其阻值，基极一集电极为760Ω，基极-发射极为760Ω（用二极管挡测量），与正常管一样，但测量放大倍数下降。

在确认输入电平正常，衰减器、均衡器、耦合电容、放大模块BCY588N无损坏情况下，直接更换此管即排除故障。

tips:感谢大家的阅读，本文由我司收集整编。

仅供参阅！。

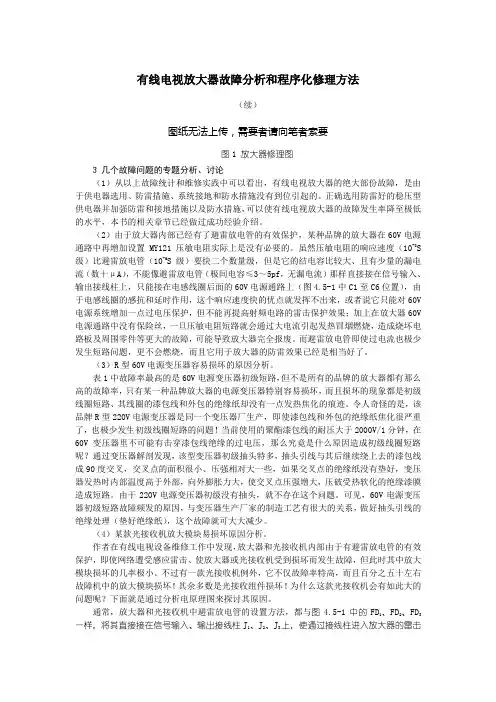

有线电视放大器故障分析和程序化修理方法（续）图纸无法上传，需要者请向笔者索要图1 放大器修理图3 几个故障问题的专题分析、讨论（1）从以上故障统计和维修实践中可以看出，有线电视放大器的绝大部份故障，是由于供电器选用、防雷措施、系统接地和防水措施没有到位引起的。

正确选用防雷好的稳压型供电器并加强防雷和接地措施以及防水措施，可以使有线电视放大器的故障发生率降至极低的水平，本书的相关章节已经做过成功经验介绍。

（2）由于放大器内部已经有了避雷放电管的有效保护，某种品牌的放大器在60V电源通路中再增加设置MY121压敏电阻实际上是没有必要的。

虽然压敏电阻的响应速度（10-8S 级）比避雷放电管（10-6S级）要快二个数量级，但是它的结电容比较大、且有少量的漏电流（数十μA），不能像避雷放电管（极间电容≤3～5pf，无漏电流）那样直接接在信号输入、输出接线柱上，只能接在电感线圈后面的60V电源通路上（图4.5-1中C1至C6位置），由于电感线圈的感抗和延时作用，这个响应速度快的优点就发挥不出来，或者说它只能对60V 电源系统增加一点过电压保护，但不能再提高射频电路的雷击保护效果；加上在放大器60V 电源通路中没有保险丝，一旦压敏电阻短路就会通过大电流引起发热冒烟燃烧，造成烧坏电路板及周围零件等更大的故障，可能导致放大器完全报废。

而避雷放电管即使过电流也极少发生短路问题，更不会燃烧，而且它用于放大器的防雷效果已经是相当好了。

（3）R型60V电源变压器容易损坏的原因分析。

表1中故障率最高的是60V电源变压器初级短路，但不是所有的品牌的放大器都有那么高的故障率，只有某一种品牌放大器的电源变压器特别容易损坏，而且损坏的现象都是初级线圈短路、其线圈的漆包线和外包的绝缘纸却没有一点发热焦化的痕迹。

令人奇怪的是，该品牌R型220V电源变压器是同一个变压器厂生产，即使漆包线和外包的绝缘纸焦化很严重了，也极少发生初级线圈短路的问题！当前使用的聚酯漆包线的耐压大于2000V/1分钟，在60V变压器里不可能有击穿漆包线绝缘的过电压，那么究竟是什么原因造成初级线圈短路呢？通过变压器解剖发现，该型变压器初级抽头特多，抽头引线与其后继续绕上去的漆包线成90度交叉，交叉点的面积很小、压强相对大一些，如果交叉点的绝缘纸没有垫好，变压器发热时内部温度高于外部，向外膨胀力大，使交叉点压强增大，压破受热软化的绝缘漆膜造成短路。

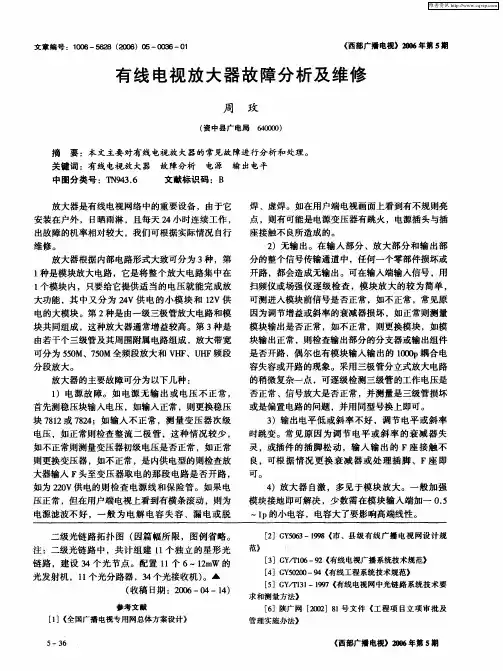

有线电视信号放大器的常见故障分析摘要放大器是有线电视网络中最为关键的设备,其故障概率高、影响大,根据多年有线电视维护经验,分析有线电视放大器的常见故障,以供参考。

关键词有线电视;信号放大器;常见故障;分析信号放大器是有线电视网络中的重要设备,其使用性能和工作状态对于有线电视网络的信号传输是至为关键的。

由于有线电视网络特点,信号放大器一般都安装在室外,日晒雨淋,昼夜不停地连续工作,所以经常会发生故障,因此放大器故障在有线电视系统故障中所占比例是最高的,可以说,信号放大器的状态与维护是保证有线电视网络系统正常工作的关键。

1放大器电路原理1.1模块式放大模块式放大器是由一个模块即可完成的放大器。

因此,模块式放大器不存在对其本身的维修问题,如果故障分析认为放大电路的发生了问题,只需要更换模块便可以正常工作了。

单模块线路放大器的结构较简单,没有复杂的功能性电路,因为功能电路要消耗一部分增益,单模块线路放大器输入电平本来就不高,再加功能电路会降低输入信号的载噪比。

1.2分立元件放大由于模块放大器的局限,分立元件放大器应用也较为广泛。

这类放大电路由若干个三极管及其周围附属电路组成,其放大带宽比较多,可分为VHF和UHF频段(分别放大)和全频段宽带放大。

1.3模块式和分立式混合放大一般由一级三极管放大电路和模块组成,此类电路的增益要比单一模块放大电路的增益稍高,放大效果较好一些。

其故障的发生也就分为两部分,分立部分和模块部分均可能由于故障导致整个放大电路不能正常工作。

2放大器故障分析2.1放大器的组成及其工作原理有线电视信号放大器由电源部分和高频放大部分组成;也可分为交流电源通路和高频信号放大通路。

两部分组成不同,功能和作用也不同。

电源部分主要是为了提供稳定、可靠的直流电源,通过降压、整流、滤波和稳压等过程来实现的。

高频信号放大部分则主要是将接交流电源部分提供的能量转化为高频信号的能量,对高频信号进行放大、提升。

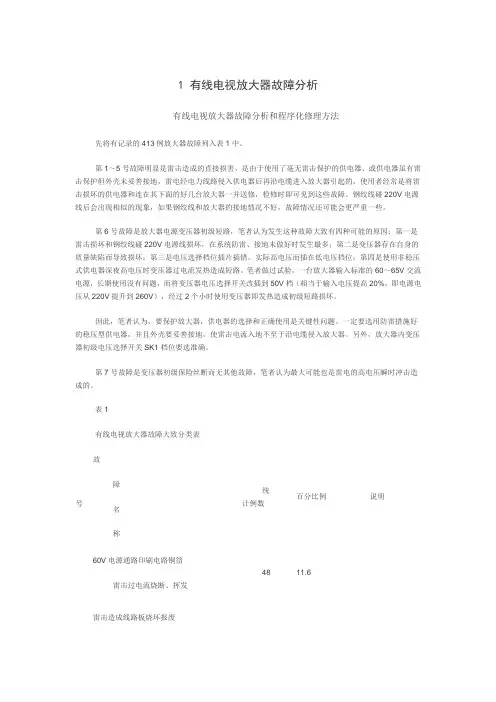

1 有线电视放大器故障分析有线电视放大器故障分析和程序化修理方法先将有记录的413例放大器故障列入表1中。

第1～5号故障明显是雷击造成的直接损害，是由于使用了毫无雷击保护的供电器、或供电器虽有雷击保护但外壳未妥善接地，雷电经电力线路侵入供电器后再沿电缆进入放大器引起的，使用者经常是将雷击损坏的供电器和连在其下面的好几台放大器一并送修，检修时即可见到这些故障。

钢绞线碰220V 电源线后会出现相似的现象，如果钢绞线和放大器的接地情况不好，故障情况还可能会更严重一些。

第6号故障是放大器电源变压器初级短路，笔者认为发生这种故障大致有四种可能的原因：第一是雷击损坏和钢绞线碰220V 电源线损坏，在系统防雷、接地未做好时发生最多；第二是变压器存在自身的质量缺陷而导致损坏；第三是电压选择档位插片搞错，实际高电压而插在低电压档位；第四是使用非稳压式供电器深夜高电压时变压器过电流发热造成短路。

笔者做过试验，一台放大器输入标准的60～65V 交流电源，长期使用没有问题，而将变压器电压选择开关改插到50V 档（相当于输入电压提高20%，即电源电压从220V 提升到260V ），经过2个小时使用变压器即发热造成初级短路损坏。

因此，笔者认为，要保护放大器，供电器的选择和正确使用是关键性问题。

一定要选用防雷措施好的稳压型供电器，并且外壳要妥善接地，使雷击电流入地不至于沿电缆侵入放大器。

另外，放大器内变压器初级电压选择开关SK1档位要选准确。

第7号故障是变压器初级保险丝断而无其他故障，笔者认为最大可能也是雷电的高电压瞬时冲击造成的。

表1有线电视放大器故障大致分类表 编号故 障 名 称统计例数百分比例 说明160V 电源通路印刷电路铜箔 雷击过电流烧断、挥发4811.6雷击造成线路板烧坏报废2 3 ＜1.03 信号出入口避雷放电管雷击短路 18 4.4460V 电源通路中 高频旁路电容器C1～C6击穿短路 81.9560V 电源通路中 压敏电阻MY121击穿短路燃烧冒烟 122.9不（必）设置就无此故障6 电源变压器初级短路 80 19.47电源变压器初级保险丝 （1.5A ）断，但无其他故障 122.98（某品牌放大器、某时期设有）电源变压器次级保险丝（0.75A ）断，无其他故障。

有线电视信号放大器故障分析及维修建议陆嫚玲(530600 马山县永州镇文化广播电视站 广西 南宁)【摘　要】随着我国经济的快速发展，有线电视逐渐走入千家万户的家庭。

随着用户的增多和使用年限的延长，有线电视网络会产生各种故障和问题。

其中以有线电视网络中线路放大器的故障尤为常见。

因此，有线电视信号放大器的维修成为广电网络维护人员的一项既平常又重要的工作。

本文阐述了有线电视网络中放大器日常故障的检测，以及对有线电视放大器的常见故障进行分析和处理。

【关键词】放大器 故障 检测 维护 排查 维修一、引言有线电视本地网络是由电缆和多种多样与之相连接的光接收机、放大器等有源器件和分支分配器等无源器件构成的一个复杂的系统，系统中的任何一个部件在设计、安装、运行中出现了问题，都会影响一大片。

放大器是有线电视网络中的重要部件，它们大都安装在野外，长期承受着严寒酷暑、风吹雨打和雷电的侵袭，并且昼夜不停地连续工作，出故障的机率相对较大，也就是说，放大器的工作状态好坏和放大器的调整、维修对有线电视的传输质量起着至关重要的作用。

因而，做好有线电视维修技术维护工作是相当有必要的，并且对进一步提高有线广播电视安全优质播出也更为重要。

二、放大器的内部电路形式分析（一）模块式放大电路。

它是将整个放大电路集中在一块模块内，只要给它提供合适的工作电源，便能独立完成放大功能。

对于模块式放大器，在维修中只要确认是放大电路故障，只需更换模块即可。

（二）模块与分立放大电路混合式。

一般由一级三极管放大电路和模块组成，此类电路的增益要比单一模块放大电路的增益稍高，若三极管放大电路有故障，也将导致整个放大电路不能正常工作。

（三）分立元件放大电路。

这类放大电路由若干个三极管及其周边附属电路组成，放入电路的放大带宽可分为VHF和UHF频段(分别放大)和全频段宽带放大。

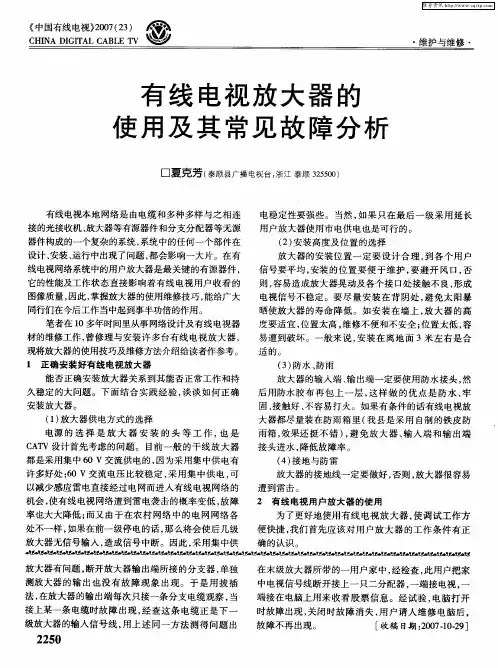

三、放大器的安装和故障检测分析（一）电视信号放大器的安装。

电视信号放大器一般分为干线放大器、用户放大器、延长放大器、线路放大器等。
