下载文档原格式

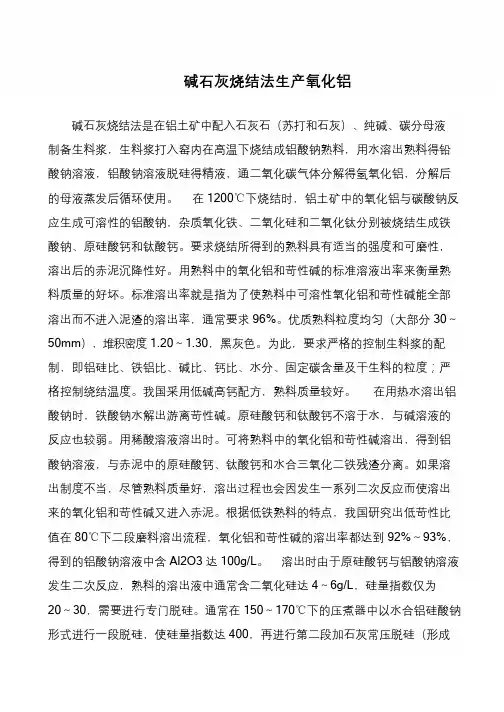

书山有路勤为径，学海无涯苦作舟碱石灰烧结法生产氧化铝碱石灰烧结法是在铝土矿中配入石灰石（苏打和石灰）、纯碱、碳分母液制备生料浆，生料浆打入窑内在高温下烧结成铝酸钠熟料，用水溶出熟料得铅酸钠溶液，铝酸钠溶液脱硅得精液，通二氧化碳气体分解得氢氧化铝，分解后的母液蒸发后循环使用。
在1200℃下烧结时，铝土矿中的氧化铝与碳酸钠反应生成可溶性的铝酸钠，杂质氧化铁、二氧化硅和二氧化钛分别被烧结生成铁酸钠、原硅酸钙和钛酸钙。
要求烧结所得到的熟料具有适当的强度和可磨性，溶出后的赤泥沉降性好。
用熟料中的氧化铝和苛性碱的标准溶液出率来衡量熟料质量的好坏。
标准溶出率就是指为了使熟料中可溶性氧化铝和苛性碱能全部溶出而不进入泥渣的溶出率，通常要求96%。
优质熟料粒度均匀（大部分30～50mm），堆积密度1.20～1.30，黑灰色。
为此，要求严格的控制生料浆的配制，即铝硅比、铁铝比、碱比、钙比、水分、固定碳含量及干生料的粒度；严格控制绕结温度。
我国采用低碱高钙配方，熟料质量较好。
在用热水溶出铝酸钠时，铁酸钠水解出游离苛性碱。
原硅酸钙和钛酸钙不溶于水，与碱溶液的反应也较弱。
用稀酸溶液溶出时。
可将熟料中的氧化铝和苛性碱溶出，得到铝酸钠溶液，与赤泥中的原硅酸钙、钛酸钙和水合三氧化二铁残渣分离。
如果溶出制度不当，尽管熟料质量好，溶出过程也会因发生一系列二次反应而使溶出来的氧化铝和苛性碱又进入赤泥。
根据低铁熟料的特点，我国研究出低苛性比值在80℃下二段磨料溶出流程，氧化铝和苛性碱的溶出率都达到92%～93%，得到的铝酸钠溶液中含Al2O3 达100g/L。
溶出时由于原硅酸钙与铝酸钠溶液发生二次反应，熟料的溶出液中通常含二氧化硅达4～6g/L，硅量指数仅为20～30，需要进行专门脱硅。
通常在150～170℃下的压煮器中以水合铝硅酸钠形式进行一段脱硅，使硅量指数达400，再进行第二段加石灰常压脱硅（形成。

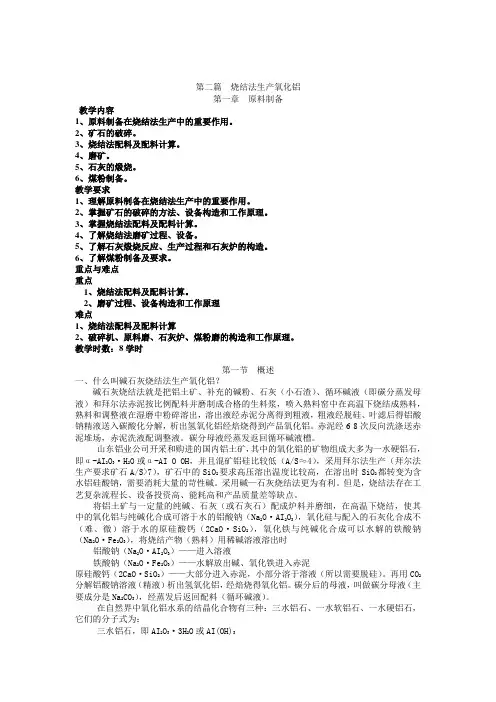

第二篇烧结法生产氧化铝第一章原料制备教学内容1、原料制备在烧结法生产中的重要作用。
2、矿石的破碎。
3、烧结法配料及配料计算。
4、磨矿。
5、石灰的煅烧。
6、煤粉制备。
教学要求1、理解原料制备在烧结法生产中的重要作用。
2、掌握矿石的破碎的方法、设备构造和工作原理。
3、掌握烧结法配料及配料计算。
4、了解烧结法磨矿过程、设备。
5、了解石灰煅烧反应、生产过程和石灰炉的构造。
6、了解煤粉制备及要求。
重点与难点重点1、烧结法配料及配料计算。
2、磨矿过程、设备构造和工作原理难点1、烧结法配料及配料计算2、破碎机、原料磨、石灰炉、煤粉磨的构造和工作原理。
教学时数：8学时第一节概述一、什么叫碱石灰烧结法生产氧化铝？碱石灰烧结法就是把铝土矿、补充的碱粉、石灰（小石渣）、循环碱液（即碳分蒸发母液）和拜尔法赤泥按比例配料并磨制成合格的生料浆，喷入熟料窑中在高温下烧结成熟料，熟料和调整液在湿磨中粉碎溶出，溶出液经赤泥分离得到粗液，粗液经脱硅、叶滤后得铝酸钠精液送入碳酸化分解，析出氢氧化铝经焙烧得到产品氧化铝。
赤泥经6-8次反向洗涤送赤泥堆场，赤泥洗液配调整液。
碳分母液经蒸发返回循环碱液槽。
山东铝业公司开采和购进的国内铝土矿，其中的氧化铝的矿物组成大多为一水硬铝石，即α-AI2O3²H2O或α-AI O OH，并且混矿铝硅比较低（A/S≈4），采用拜尔法生产（拜尔法生产要求矿石A/S>7），矿石中的SiO2要求高压溶出温度比较高，在溶出时SiO2都转变为含水铝硅酸钠，需要消耗大量的苛性碱。
采用碱—石灰烧结法更为有利。
但是，烧结法存在工艺复杂流程长、设备投资高、能耗高和产品质量差等缺点。
将铝土矿与一定量的纯碱、石灰（或石灰石）配成炉料并磨细，在高温下烧结，使其中的氧化铝与纯碱化合成可溶于水的铝酸钠（Na2O²AI2O3），氧化硅与配入的石灰化合成不（难、微）溶于水的原硅酸钙（2CaO²SiO2），氧化铁与纯碱化合成可以水解的铁酸钠（Na2O²Fe2O3），将烧结产物（熟料）用稀碱溶液溶出时铝酸钠（Na2O²AI2O3）——进入溶液铁酸钠（Na2O²Fe2O3）——水解放出碱、氧化铁进入赤泥原硅酸钙（2CaO²SiO2）——大部分进入赤泥，小部分溶于溶液（所以需要脱硅）。
冶金工程专业课程设计题目：碱石灰烧结法生产氧化铝工艺设计班级：学号：姓名：2010年7月目录第一章碱石灰烧结法生产氧化铝设计任务及分析.................................................. - 3 -1.1铝土矿的组成及其物理化学性质..................................................................................................... - 3 -1.1.1主要含铝矿物.............................................................................................................................. - 3 -1.1.2铝土矿的物理化学性质.............................................................................................................. - 4 -1.1.3.我国铝土矿资源现状.................................................................................................................. - 4 -1.1.4其他铝矿及含铝资源.................................................................................................................. - 4 - 1.2碱石灰烧结法生产氧化铝工艺设计任务......................................................................................... - 5 - 1.3 烧结法生产氧化流程工艺分析........................................................................................................ - 5 -1.3.1碱石灰烧结法特点及技术现状.................................................................................................. - 5 -1.3.2碱石灰烧结法流程概况.............................................................................................................. - 5 - 第二章组织与分工....................................................................................................................... - 7 -2.1 项目组织 ........................................................................................................................................... - 7 - 2.2 分工 ................................................................................................................................................... - 7 -第三章课程设计正文.................................................................................................................. - 8 -3.1 总体设计方案 ................................................................................................................................... - 8 -3.1.1烧结过程工艺.............................................................................................................................. - 8 -3.1.2溶出工艺 ................................................................................................................................... - 10 -3.1.3脱硅工艺 ................................................................................................................................... - 13 -3.1.4铝酸钠溶液的碳酸化分解........................................................................................................ - 16 -3.1.5烧结法的改进途径.................................................................................................................... - 17 - 3.2工艺流程图 ...................................................................................................................................... - 18 - 3.3参考文献 .......................................................................................................................................... - 19 -第一章碱石灰烧结法生产氧化铝设计任务及分析1.1铝土矿的组成及其物理化学性质1.1.1主要含铝矿物铝土矿是目前氧化铝生产中最主要的矿石资源,世界上95%以上的氧化铝是使用铝土矿生产出来的.其主要的含铝矿物为三水铝石、一水软铝石和一水硬铝石。

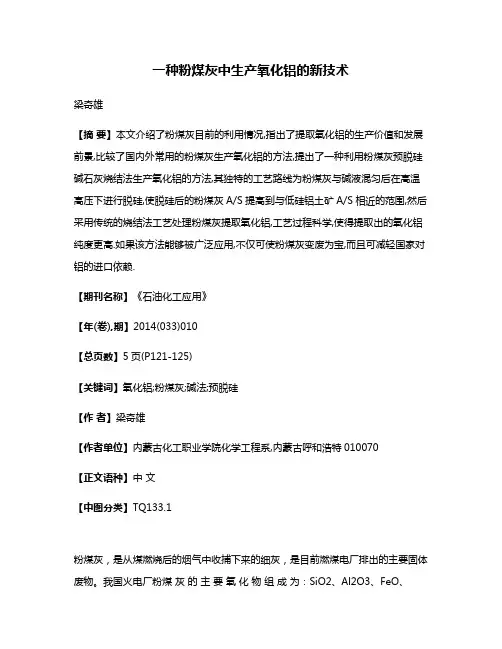

一种粉煤灰中生产氧化铝的新技术梁奇雄【摘要】本文介绍了粉煤灰目前的利用情况,指出了提取氧化铝的生产价值和发展前景,比较了国内外常用的粉煤灰生产氧化铝的方法,提出了一种利用粉煤灰预脱硅碱石灰烧结法生产氧化铝的方法,其独特的工艺路线为粉煤灰与碱液混匀后在高温高压下进行脱硅,使脱硅后的粉煤灰A/S提高到与低硅铝土矿A/S相近的范围,然后采用传统的烧结法工艺处理粉煤灰提取氧化铝,工艺过程科学,使得提取出的氧化铝纯度更高.如果该方法能够被广泛应用,不仅可使粉煤灰变废为宝,而且可减轻国家对铝的进口依赖.【期刊名称】《石油化工应用》【年(卷),期】2014(033)010【总页数】5页(P121-125)【关键词】氧化铝;粉煤灰;碱法;预脱硅【作者】梁奇雄【作者单位】内蒙古化工职业学院化学工程系,内蒙古呼和浩特010070【正文语种】中文【中图分类】TQ133.1粉煤灰，是从煤燃烧后的烟气中收捕下来的细灰，是目前燃煤电厂排出的主要固体废物。
我国火电厂粉煤灰的主要氧化物组成为：SiO2、Al2O3、FeO、Fe2O3、CaO、TiO2 等。
粉煤灰是我国当前排量较大的工业废渣之一，随着电力工业的发展，燃煤电厂的粉煤灰排放量逐年增加。
大量的粉煤灰不加处理，就会产生扬尘，污染大气；若排入水系会造成河流淤塞，而其中的有毒化学物质还会对人体和生物造成危害[1-8]。
每年储存粉煤灰需要占用大量的耕地和消耗巨额资金，目前全国平均粉煤灰综合利用率约27 %，所以开发利用粉煤灰是功在当代利在千秋的事情。
目前我国主要将粉煤灰用作筑路材料、掺烧粘土砖、掺入混凝土、掺灰生产水泥、生产氧化铝，目前国内提取氧化铝的研究较多，大多数仍处于实验室阶段，国外虽有先例，但因为单位产品熟料量大，能耗高及其他因素，收效甚微，因此，本文提出了一种粉煤灰的预脱硅碱石灰烧结法生产氧化铝。
1 传统粉煤灰生产氧化铝的方法虽然在粉煤灰中提取氧化铝做了很多工作[9-14]，但大多数目前已经停产，决定国内一些相关研究最终能否成功转为工业化生产主要有两方面技术问题：（1）工厂工艺设计（包括工艺流程、工艺布置、设备选型等）。
