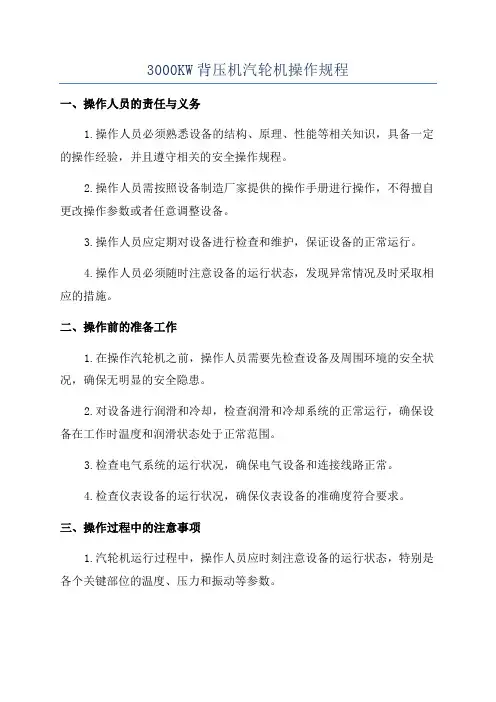

3000KW背压机汽轮机操作规程

3000KW背压机汽轮机操作规程一、操作人员的责任与义务1.操作人员必须熟悉设备的结构、原理、性能等相关知识，具备一定的操作经验，并且遵守相关的安全操作规程。

2.操作人员需按照设备制造厂家提供的操作手册进行操作，不得擅自更改操作参数或者任意调整设备。

3.操作人员应定期对设备进行检查和维护，保证设备的正常运行。

4.操作人员必须随时注意设备的运行状态，发现异常情况及时采取相应的措施。

二、操作前的准备工作1.在操作汽轮机之前，操作人员需要先检查设备及周围环境的安全状况，确保无明显的安全隐患。

2.对设备进行润滑和冷却，检查润滑和冷却系统的正常运行，确保设备在工作时温度和润滑状态处于正常范围。

3.检查电气系统的运行状况，确保电气设备和连接线路正常。

4.检查仪表设备的运行状况，确保仪表设备的准确度符合要求。

三、操作过程中的注意事项1.汽轮机运行过程中，操作人员应时刻注意设备的运行状态，特别是各个关键部位的温度、压力和振动等参数。

2.操作人员要及时调整设备的工作参数，保持设备在合理的工作范围内运行，避免因过载或过负荷运行而导致设备性能下降甚至损坏。

3.运行过程中，如果发现异常情况，如噪音、振动过大等，操作人员应立即停机检查，排除故障后方可继续运行。

4.操作人员应定期对设备进行维护和保养，清洗设备和更换损坏零部件，确保设备的正常运行和使用寿命。

四、操作结束后的工作1.操作人员需将设备停机，并将设备接地，防止电气接触造成的人身伤害。

2.将设备进行冷却，确保设备在停机后的一段时间内温度逐渐下降，以避免设备在停机时温度过高造成的损坏。

3.清洗设备和周围环境，确保设备的清洁和卫生状况。

4.检查设备的各个部位，确保设备在停机后无明显的故障或损坏。

总结：在操作3000KW背压机汽轮机时，操作人员应根据设备的操作手册进行规范操作，随时注意设备的运行状态，并及时采取措施排除异常情况。

操作人员还需定期对设备进行维护和保养，以确保设备的正常运行和使用寿命。

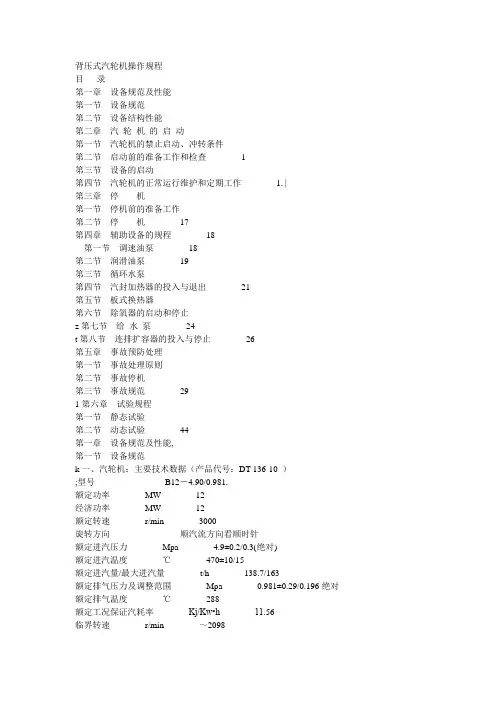

背压式汽轮机操作规程目录第一章设备规范及性能第一节设备规范第二节设备结构性能第二章汽轮机的启动第一节汽轮机的禁止启动、冲转条件第二节启动前的准备工作和检查 1第三节设备的启动第四节汽轮机的正常运行维护和定期工作 1. |第三章停机第一节停机前的准备工作第二节停机17第四章辅助设备的规程18_第一节调速油泵18第二节润滑油泵19第三节循环水泵第四节汽封加热器的投入与退出21第五节板式换热器第六节除氧器的启动和停止z第七节给水泵24t第八节连排扩容器的投入与停止26第五章事故预防处理第一节事故处理原则第二节事故停机第三节事故规范291第六章试验规程第一节静态试验第二节动态试验44第一章设备规范及性能,第一节设备规范k一、汽轮机：主要技术数据（产品代号：DT-136-10 ）;型号B12－4.90/0.981.额定功率MW 12经济功率MW 12额定转速r/min 3000旋转方向顺汽流方向看顺时针额定进汽压力Mpa 4.9±0.2/0.3(绝对)额定进汽温度℃470±10/15额定进汽量/最大进汽量t/h 138.7/163额定排气压力及调整范围Mpa 0.981±0.29/0.196绝对额定排气温度℃288额定工况保证汽耗率Kj/Kw•h 11.56临界转速r/min ～2098额定转速时振动值Mm ≤0.03临界转速时振动值Mm ≤0.15汽轮机安装时最大件重量T ～14.5汽轮机检修时最大件重量T ～14.5转子重量T 2.98汽轮机外形尺寸（运行平台以上）M 4.795×4.12×2.64（L×W×H）汽轮机中心标高（距运行平台）M 0.75二、汽轮机调节保安润滑系统转速摆动值r/min ±15转速不等率﹪ 4.5±0.5调速迟缓率﹪≤0.5排汽压力不等率、﹪10排汽调压迟缓率﹪≤2空负荷同步器调速范围﹪－4～＋7主油泵压增Mpa 1.0792Ι路脉冲油压与主油泵进口油压差Mpa 0.363危机遮断器动作转速r/min 3300～3360轴向位移保安装置动作时转子相对位移值mm 1.0润滑油压Mpa 0.08～0.12汽轮机油牌号L-STA32#三、整定值排气压力高限报警Mpa （表）排气温度高限报警℃排汽安全阀动作压力Mpa 1.29～1.31（表）排汽压力低限报警Mpa 0.636（表）高压电动油泵自启动时主油泵出口压力Mpa ＜075（表）高压电动油泵自关闭时主油泵出口压力Mpa ≥0.95（表轴向位移遮断器正常位置时控制油压Mpa 见试验曲线（表）轴向位移遮断器动作时控制油压Mpa 0.245（表）润滑油压低自启动交流油泵Mpa 0.055（表）润滑油压低自启动直流油泵Mpa 0.04（表）润滑油压低停机Mpa 0.03（表）润滑油压低停盘车Mpa 0.015（表）轴承金属温度升高保护报警℃85停机℃100"轴承回油温度升高保护报警℃65停机℃70,四、辅助设备一）汽封加热器：型式：两级加热传热面积:30m水侧最大压力:1.8Mpa 冷却水量:40-60t/h抽气器工作蒸汽参数：压力:0.4-1.5Mpa温度260～435℃流量200KG/H（二）减温减压装置产品编号：WY75-5.3/470-0.0.981/290，WY0711004 一次出口蒸汽流量：170t/h一次蒸汽压力：5.3 Mpa一次蒸汽温度：470℃二次蒸汽压力：0.981 Mpa二次蒸汽温度：290℃减温水压力：7.0Mpa减温水温度：150℃（三）冷油器:型号:YL-20-1 型式：表面式冷却面积:20m3 冷却水量:60t/h冷却油量:400l/min 冷却水温:≤33℃出口油温:35-45℃冷却管材料：HSN70-1A （四）调压器电动装置电机型号: YZA5624 转速：1410 r/min功率：1400W 电压：380V北微微电机厂（五）同步器电机型号: YZA5624 转速：1400 r/min功率：140W 电压：380V北微微电机厂（六）电动盘车电机型号: Y132M2-6 转速：960 r/min功率：3W 电压:380V山东华力电机厂（七）油箱：4 K2 n8 Y+ W!容积：5m35（八）交流辅助油泵型号:CHY18 流量:20.5m3/h出口压力:0.353Mpa 电机功率：5.5 KW电机电压：380V 转速：960 r/min;（九）直流润滑油泵型号:CHY18 流量:20.5m3/h出口压力:0.353Mpa 电机功率：5.5 KW电机电压：220V 转速：960 r/min高压电动油泵型号:80Y-100A 流量：26m3/h扬程：91m 配用功率：30KW电压：380V（十一）主油泵：额定转速时压增力1.079MPa流量:500L/ min（十二）注油器:注油器出口油压力:0.0882MPa（十三）高压除氧器(旋膜式)：产品编号：86607-319 工作压力:0.392MPa额定出力:150t/h 工作温度:150℃有效容积:53.98m3青岛畅隆电力设备有限公司（十四）除盐水水加热器传热面积:40m3 水侧最大压力:1.2Mpa,热侧最大压力:1.2MP 水侧设计温度:150℃热侧设计温度350℃（十五）给水泵型号: DG195-740 流量:165t/h扬程:787m 转速:2980r/min水温:150℃配用功率：560KW额定电压：6KV 电机型号：YKK4501-2（十六）循环增压水泵型号:SLFZ型无密封自控自吸泵150-SLFZ-AD流量:160m3/h 扬程:20m电机转速:1450r/min 配用功率:22KW额定电压：380V第二节设备结构性能B12-4.90/0.981（470℃）型背压式汽轮机。

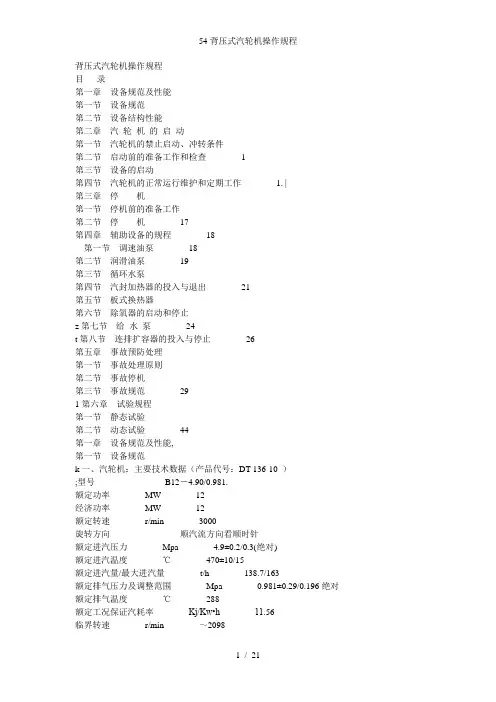

背压式汽轮机操作规程目录第一章设备规范及性能第一节设备规范第二节设备结构性能第二章汽轮机的启动第一节汽轮机的禁止启动、冲转条件第二节启动前的准备工作和检查 1第三节设备的启动第四节汽轮机的正常运行维护和定期工作 1. |第三章停机第一节停机前的准备工作第二节停机17第四章辅助设备的规程18_第一节调速油泵18第二节润滑油泵19第三节循环水泵第四节汽封加热器的投入与退出21第五节板式换热器第六节除氧器的启动和停止z第七节给水泵24t第八节连排扩容器的投入与停止26第五章事故预防处理第一节事故处理原则第二节事故停机第三节事故规范291第六章试验规程第一节静态试验第二节动态试验44第一章设备规范及性能,第一节设备规范k一、汽轮机：主要技术数据（产品代号：DT-136-10 ）;型号B12－4.90/0.981.额定功率MW 12经济功率MW 12额定转速r/min 3000旋转方向顺汽流方向看顺时针额定进汽压力Mpa 4.9±0.2/0.3(绝对)额定进汽温度℃470±10/15额定进汽量/最大进汽量t/h 138.7/163额定排气压力及调整范围Mpa 0.981±0.29/0.196绝对额定排气温度℃288额定工况保证汽耗率Kj/Kw•h 11.56临界转速r/min ～2098额定转速时振动值Mm ≤0.03临界转速时振动值Mm ≤0.15汽轮机安装时最大件重量T ～14.5汽轮机检修时最大件重量T ～14.5转子重量T 2.98汽轮机外形尺寸（运行平台以上）M 4.795×4.12×2.64（L×W×H）汽轮机中心标高（距运行平台）M 0.75二、汽轮机调节保安润滑系统转速摆动值r/min ±15转速不等率﹪ 4.5±0.5调速迟缓率﹪≤0.5排汽压力不等率、﹪10排汽调压迟缓率﹪≤2空负荷同步器调速范围﹪－4～＋7主油泵压增Mpa 1.0792Ι路脉冲油压与主油泵进口油压差Mpa 0.363危机遮断器动作转速r/min 3300～3360轴向位移保安装置动作时转子相对位移值mm 1.0润滑油压Mpa 0.08～0.12汽轮机油牌号L-STA32#三、整定值排气压力高限报警Mpa （表）排气温度高限报警℃排汽安全阀动作压力Mpa 1.29～1.31（表）排汽压力低限报警Mpa 0.636（表）高压电动油泵自启动时主油泵出口压力Mpa ＜075（表）高压电动油泵自关闭时主油泵出口压力Mpa ≥0.95（表轴向位移遮断器正常位置时控制油压Mpa 见试验曲线（表）轴向位移遮断器动作时控制油压Mpa 0.245（表）润滑油压低自启动交流油泵Mpa 0.055（表）润滑油压低自启动直流油泵Mpa 0.04（表）润滑油压低停机Mpa 0.03（表）润滑油压低停盘车Mpa 0.015（表）轴承金属温度升高保护报警℃85停机℃100"轴承回油温度升高保护报警℃65停机℃70,四、辅助设备一）汽封加热器：型式：两级加热传热面积:30m水侧最大压力:1.8Mpa 冷却水量:40-60t/h抽气器工作蒸汽参数：压力:0.4-1.5Mpa温度260～435℃流量200KG/H（二）减温减压装置产品编号：WY75-5.3/470-0.0.981/290，WY0711004 一次出口蒸汽流量：170t/h一次蒸汽压力：5.3 Mpa一次蒸汽温度：470℃二次蒸汽压力：0.981 Mpa二次蒸汽温度：290℃减温水压力：7.0Mpa减温水温度：150℃（三）冷油器:型号:YL-20-1 型式：表面式冷却面积:20m3 冷却水量:60t/h冷却油量:400l/min 冷却水温:≤33℃出口油温:35-45℃冷却管材料：HSN70-1A （四）调压器电动装置电机型号: YZA5624 转速：1410 r/min功率：1400W 电压：380V北微微电机厂（五）同步器电机型号: YZA5624 转速：1400 r/min功率：140W 电压：380V北微微电机厂（六）电动盘车电机型号: Y132M2-6 转速：960 r/min功率：3W 电压:380V山东华力电机厂（七）油箱：4 K2 n8 Y+ W!容积：5m35（八）交流辅助油泵型号:CHY18 流量:20.5m3/h出口压力:0.353Mpa 电机功率：5.5 KW电机电压：380V 转速：960 r/min;（九）直流润滑油泵型号:CHY18 流量:20.5m3/h出口压力:0.353Mpa 电机功率：5.5 KW电机电压：220V 转速：960 r/min高压电动油泵型号:80Y-100A 流量：26m3/h扬程：91m 配用功率：30KW电压：380V（十一）主油泵：额定转速时压增力1.079MPa流量:500L/ min（十二）注油器:注油器出口油压力:0.0882MPa（十三）高压除氧器(旋膜式)：产品编号：86607-319 工作压力:0.392MPa额定出力:150t/h 工作温度:150℃有效容积:53.98m3青岛畅隆电力设备有限公司（十四）除盐水水加热器传热面积:40m3 水侧最大压力:1.2Mpa,热侧最大压力:1.2MP 水侧设计温度:150℃热侧设计温度350℃（十五）给水泵型号: DG195-740 流量:165t/h扬程:787m 转速:2980r/min水温:150℃配用功率：560KW额定电压：6KV 电机型号：YKK4501-2（十六）循环增压水泵型号:SLFZ型无密封自控自吸泵150-SLFZ-AD流量:160m3/h 扬程:20m电机转速:1450r/min 配用功率:22KW额定电压：380V第二节设备结构性能B12-4.90/0.981（470℃）型背压式汽轮机。

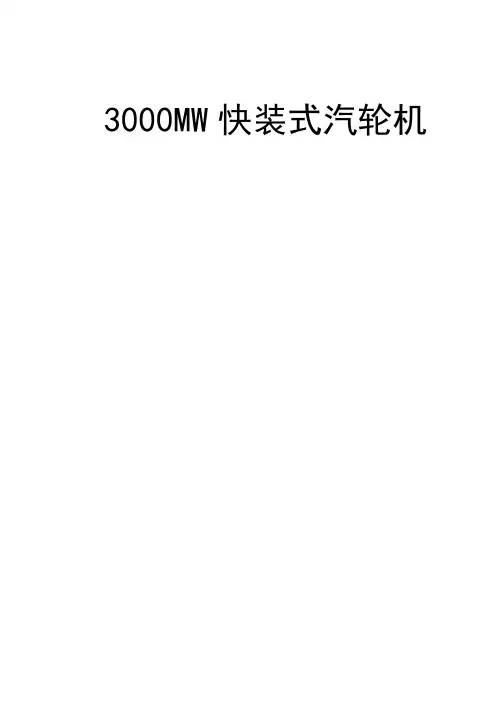

3000MW快装式汽轮机（一）启动前的准备工作：1.对全部设备进行详细检查，肯定安装（或检修）工作已全部结束。

汽轮机本体，各附属设备及周围地面均已清扫完毕。

2.准备好各种仪表和工具，并作好与锅炉分厂及电气分厂的联系工作。

3.用仪表油数滴润滑转速表，用透平润滑油调节汽伐及连杆的梢轴和轴承。

凡受热蒸汽影响的销轴和轴承应用良好汽缸油润滑之。

4.对机组油系统进行下列检查：（1）油管路及油系统中的设备均处于完好状态，油系统的任何地方均不应有漏油现象。

（2）油箱油位正常，油箱中无积水。

（3）油箱及冷油器的放油门应关闭严密，并应有防止误操作的措施。

5.对汽水系统应进行下列检查：（1）主汽门及抽气阀门应关闭。

（2）汽轮机全部疏水管道阀门应开启（3）通往汽轮泵蒸汽管道阀门应关闭（4）通往汽封蒸汽管道阀门应关闭（5）蒸汽管道的绝热材料不应有损伤脱落。

6.检查机组的滑销系统，应保证汽机本体能自由膨胀，在冷状态下测量各膨胀间隙，并作记录。

7.对自动保护调整和信号装置的电气部分进行检查，应该正常。

8.完成上述准备工作后，通知锅炉房供气进行暖管。

9.主汽门前蒸汽管路，包括汽轮油泵蒸汽管，抽气器蒸汽管道，抽气器蒸汽管同时进行暖管，锅炉开始送汽逐渐提升管道压力到2~3公斤/平方厘米（表），暖管20~30分钟后，按每分钟增加1~1.8公斤/平方厘米（表）之速度将压力升至正常压力。

10.在压力升高过程中随时注意检查管道的膨胀和支架状态。

11.转子未转动前，严禁蒸汽漏入汽缸及用任何方式予热汽轮机，以防止转子弯曲。

（二）起动汽轮油泵，进行盘车，在静止状态下对调速系统和保护装置的检查1.逐渐开启汽轮油泵进汽门，低速暖机约10分钟。

2.听测汽轮油声，当工作正常后，继续提升至正常转速，使汽轮油泵出口油压稳定在~5公斤/平方厘米（表）。

检查润滑油压是否正常（0.6~0.8公斤/平方厘米（表）。

3.检查油路系统部分管道是否严密。

肯定无漏油之处。

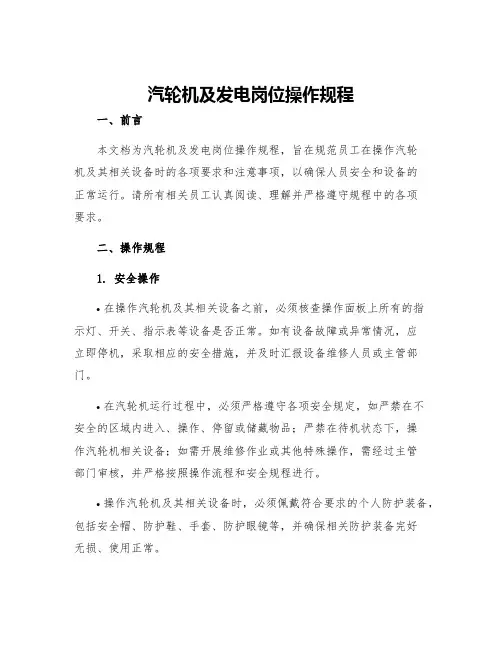

汽轮机及发电岗位操作规程一、前言本文档为汽轮机及发电岗位操作规程，旨在规范员工在操作汽轮机及其相关设备时的各项要求和注意事项，以确保人员安全和设备的正常运行。

请所有相关员工认真阅读、理解并严格遵守规程中的各项要求。

二、操作规程1. 安全操作•在操作汽轮机及其相关设备之前，必须核查操作面板上所有的指示灯、开关、指示表等设备是否正常。

如有设备故障或异常情况，应立即停机，采取相应的安全措施，并及时汇报设备维修人员或主管部门。

•在汽轮机运行过程中，必须严格遵守各项安全规定，如严禁在不安全的区域内进入、操作、停留或储藏物品；严禁在待机状态下，操作汽轮机相关设备；如需开展维修作业或其他特殊操作，需经过主管部门审核，并严格按照操作流程和安全规程进行。

•操作汽轮机及其相关设备时，必须佩戴符合要求的个人防护装备，包括安全帽、防护鞋、手套、防护眼镜等，并确保相关防护装备完好无损、使用正常。

•在汽轮机及其相关设备运行过程中，如发现异常情况或可疑现象，应立即采取应急措施，如发出警报、停止设备运行，并及时通知主管部门和设备维修人员进行处理。

2. 运行操作•在启动汽轮机及相关设备之前，应对空气滤清器、润滑泵、油位检查和冷却水系统进行检查，并进行必要的加注和维护。

•在汽轮机运行过程中，应定期检查转速、油压、温度、水位等工作参数，确保机器正常运作，如发现异常情况，应及时按照规定采取复位和排除故障措施。

•在操作汽轮机过程中，应按照规定的操作程序进行，确保各项重要工作都得到适当的安排和执行，如机器进出水口、干容器、套筒等都需按照指定的操作顺序开展。

•在停机前，应合理检查机器系统，确保所有部件都处于正常工作状态，如转速、温度等处于安全范围，液压等系统正常工作，机器减速和停止动作短小，并及时完成各项工作记录。

3. 维护保养•对汽轮机及其相关设备在操作完毕后，要进行必要的维护保养工作，包括对设备外观进行清理、润滑油、液压油和水进行检查、更换各项易损件和过滤器等。

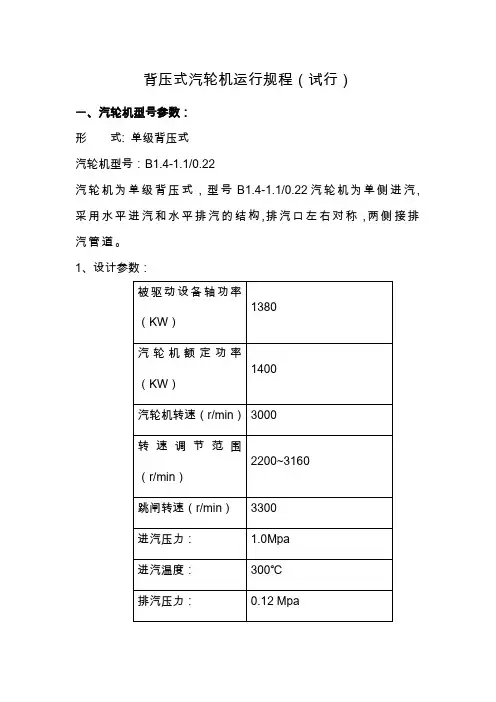

背压式汽轮机运行规程（试行）一、汽轮机型号参数：形式: 单级背压式汽轮机型号：B1.4-1.1/0.22汽轮机为单级背压式，型号B1.4-1.1/0.22汽轮机为单侧进汽,采用水平进汽和水平排汽的结构,排汽口左右对称，两侧接排汽管道。

1、设计参数：2、主要零部件材质：二、本体结构本汽轮机为单缸背压式汽轮机，本体主要由转子部分和静子部分组成。

转子部分包括主轴、叶轮叶片、危急遮断器、滚珠推力轴承、汽轮机端半联轴器等；静子部分包括汽缸、汽阀总成、过载阀、喷嘴组、转向导叶环、汽封、轴承、轴承座、调节汽阀连杆、危急遮断器连杆、油箱底盘等。

1、汽缸本机组汽缸为单缸结构，汽缸为铸钢件, 汽缸下部分成两部分,用法兰面和螺栓连接，侧排汽，下半汽缸后部的两侧均设有排汽口，以方便现场布置。

汽阀总成侧挂在汽缸前部的右侧，新蒸汽从汽阀总成入口进入汽阀总成壳体内，由调节汽阀控制进汽量。

汽阀总成通过汽阀座架支撑在油箱底盘上。

过载阀用螺栓固定在汽缸前部的左侧，当汽轮机在额定工况运行时处于常关位置，当负荷增加或超负荷时将其打开，以提高机组出力。

汽缸通过半圆法兰与前轴承座连接，前轴承座通过弹性支撑安放在油箱底盘上，当汽缸受热膨胀时，半圆法兰推动前轴承座向前移动，由弹性支撑承受机组运行过程中的热膨胀。

在汽缸下半底部的排汽口处设有疏水口。

2、蒸汽室本机蒸汽室与汽缸铸为一体。

新蒸汽由调节汽阀控制进入蒸汽室后直接进入喷嘴组。

3、喷嘴组、转向导叶环本机喷嘴组通过螺栓与蒸汽室连接。

转向导叶环则固定在喷嘴组上。

4、汽封本机设有前、后汽封，结构相同。

转子上镶有汽封片，与汽封齿构成迷宫式汽封。

小量漏汽通过轴封冷却器抽出，以冒汽管不冒出蒸汽为准。

5、转子和叶轮本机组转子采用套装式转子，为叶轮套装结构，是带反动度的双列冲动级，双列复速级叶轮“红套”于主轴上。

转子前端装有危急遮断器，同时设有转速传感器齿轮，后部凸起的轮盘上设有盘车用插孔，可用随机供应的盘车工具进行手动盘车。

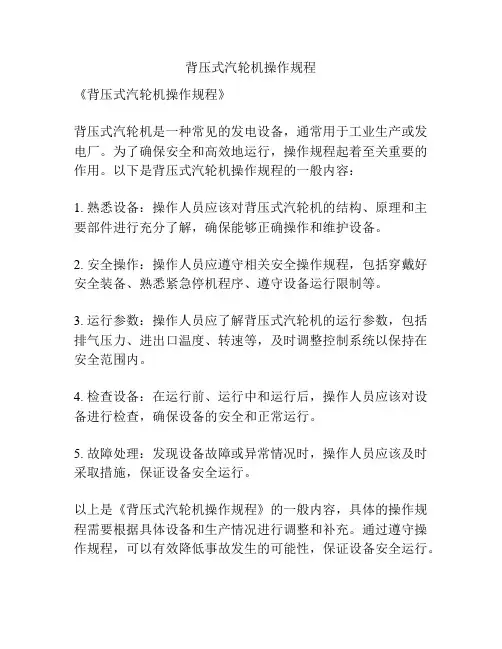

背压式汽轮机操作规程
《背压式汽轮机操作规程》
背压式汽轮机是一种常见的发电设备，通常用于工业生产或发电厂。

为了确保安全和高效地运行，操作规程起着至关重要的作用。

以下是背压式汽轮机操作规程的一般内容：
1. 熟悉设备：操作人员应该对背压式汽轮机的结构、原理和主要部件进行充分了解，确保能够正确操作和维护设备。

2. 安全操作：操作人员应遵守相关安全操作规程，包括穿戴好安全装备、熟悉紧急停机程序、遵守设备运行限制等。

3. 运行参数：操作人员应了解背压式汽轮机的运行参数，包括排气压力、进出口温度、转速等，及时调整控制系统以保持在安全范围内。

4. 检查设备：在运行前、运行中和运行后，操作人员应该对设备进行检查，确保设备的安全和正常运行。

5. 故障处理：发现设备故障或异常情况时，操作人员应该及时采取措施，保证设备安全运行。

以上是《背压式汽轮机操作规程》的一般内容，具体的操作规程需要根据具体设备和生产情况进行调整和补充。

通过遵守操作规程，可以有效降低事故发生的可能性，保证设备安全运行。

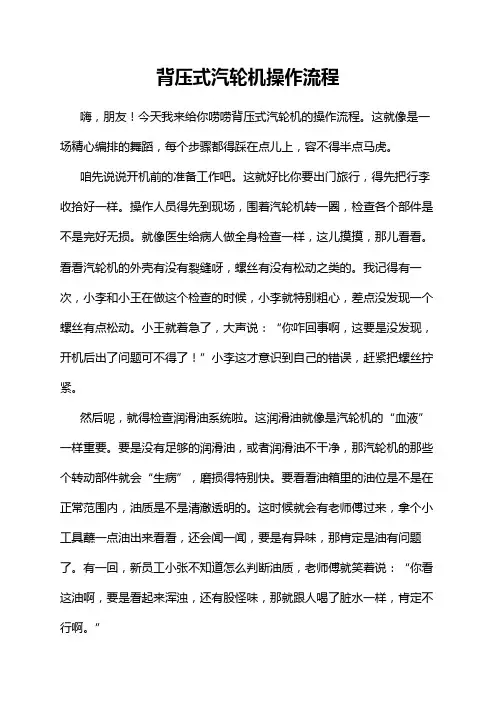

背压式汽轮机操作流程嗨，朋友！今天我来给你唠唠背压式汽轮机的操作流程。

这就像是一场精心编排的舞蹈，每个步骤都得踩在点儿上，容不得半点马虎。

咱先说说开机前的准备工作吧。

这就好比你要出门旅行，得先把行李收拾好一样。

操作人员得先到现场，围着汽轮机转一圈，检查各个部件是不是完好无损。

就像医生给病人做全身检查一样，这儿摸摸，那儿看看。

看看汽轮机的外壳有没有裂缝呀，螺丝有没有松动之类的。

我记得有一次，小李和小王在做这个检查的时候，小李就特别粗心，差点没发现一个螺丝有点松动。

小王就着急了，大声说：“你咋回事啊，这要是没发现，开机后出了问题可不得了！”小李这才意识到自己的错误，赶紧把螺丝拧紧。

然后呢，就得检查润滑油系统啦。

这润滑油就像是汽轮机的“血液”一样重要。

要是没有足够的润滑油，或者润滑油不干净，那汽轮机的那些个转动部件就会“生病”，磨损得特别快。

要看看油箱里的油位是不是在正常范围内，油质是不是清澈透明的。

这时候就会有老师傅过来，拿个小工具蘸一点油出来看看，还会闻一闻，要是有异味，那肯定是油有问题了。

有一回，新员工小张不知道怎么判断油质，老师傅就笑着说：“你看这油啊，要是看起来浑浊，还有股怪味，那就跟人喝了脏水一样，肯定不行啊。

”接下来就是要检查汽水系统啦。

汽水系统就像是给汽轮机提供动力的“能量源”。

管道得连接牢固，阀门得开关灵活。

这阀门就像是一个个小关卡，要确保它们都在正确的位置上。

比如说，进水阀门要是没打开，那汽轮机就没有水来产生蒸汽，就跟汽车没油一样，根本跑不起来。

老张和老赵在检查汽水系统的时候，就经常互相提醒：“你那边的阀门都对了吗？可别漏了哪个啊。

”好啦，准备工作都做好了，就可以开机启动啦。

首先要开启凝结水泵，把凝结水送到除氧器里。

这就像是给准备工作的最后一步加个小助力。

然后启动循环水泵，让冷却水循环起来，这就像给汽轮机降降温，可不能让它“发烧”了。

这时候大家都特别紧张，眼睛紧紧盯着各种仪表。

启动的时候，还得慢慢开启主蒸汽阀门，就像你小心翼翼地打开宝藏的大门一样，一点一点地给汽轮机输入蒸汽。

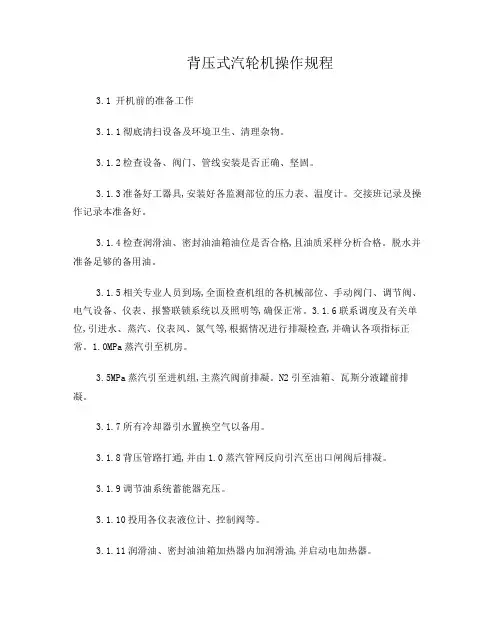

背压式汽轮机操作规程3.1 开机前的准备工作3.1.1彻底清扫设备及环境卫生、清理杂物。

3.1.2检查设备、阀门、管线安装是否正确、坚固。

3.1.3准备好工器具,安装好各监测部位的压力表、温度计。

交接班记录及操作记录本准备好。

3.1.4检查润滑油、密封油油箱油位是否合格,且油质采样分析合格。

脱水并准备足够的备用油。

3.1.5相关专业人员到场,全面检查机组的各机械部位、手动阀门、调节阀、电气设备、仪表、报警联锁系统以及照明等,确保正常。

3.1.6联系调度及有关单位,引进水、蒸汽、仪表风、氮气等,根据情况进行排凝检查,并确认各项指标正常。

1.0MPa蒸汽引至机房。

3.5MPa蒸汽引至进机组,主蒸汽阀前排凝。

N2引至油箱、瓦斯分液罐前排凝。

3.1.7所有冷却器引水置换空气以备用。

3.1.8背压管路打通,并由1.0蒸汽管网反向引汽至出口闸阀后排凝。

3.1.9调节油系统蓄能器充压。

3.1.10投用各仪表液位计、控制阀等。

3.1.11润滑油、密封油油箱加热器内加润滑油,并启动电加热器。

3.1.12压缩机体由入口N2支管线引N2置换,出口由出口放火炬排至低压管网。

3.2润滑油系统的启运3.2.1各油箱充油至合适位置。

3.2.2检查清洗过滤器,更换滤芯。

3.2.3开主、辅油泵入口阀并盘车检查。

3.2.4全开泵出口返油箱阀门。

3.2.5检查过滤器、冷却器、液位指示器的排污阀是否关闭。

3.2.6联系电工送380V电到主、辅泵机电,启动润滑油泵。

3.2.7检查油压、油温、油量是否正常。

无问题后缓慢开泵出口阀,关泵出口返油箱阀门,泵出口憋压至正常压力。

3.2.8打开两组冷油器和过滤器之间的旁通阀,并将六通阀板到一侧(来回扳几次,检查是否能切到位),同时分别打开冷油器和油过滤器的回油阀,排掉空气,检查回油视镜,有油流过即关回油阀。

3.2.9稍开去高位油箱的入口阀门,高位油箱充油直至溢流管线上有油通过,关闭充油阀。

3.2.10投用蓄能器,将蓄能器与管路连通阀打开。

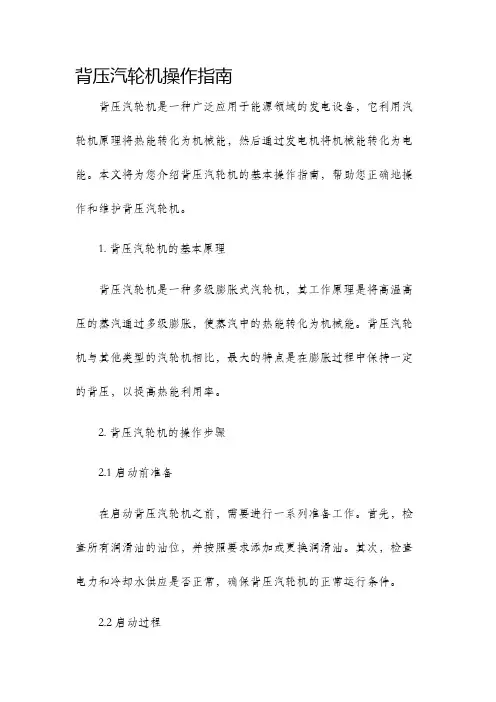

背压汽轮机操作指南背压汽轮机是一种广泛应用于能源领域的发电设备，它利用汽轮机原理将热能转化为机械能，然后通过发电机将机械能转化为电能。

本文将为您介绍背压汽轮机的基本操作指南，帮助您正确地操作和维护背压汽轮机。

1. 背压汽轮机的基本原理背压汽轮机是一种多级膨胀式汽轮机，其工作原理是将高温高压的蒸汽通过多级膨胀，使蒸汽中的热能转化为机械能。

背压汽轮机与其他类型的汽轮机相比，最大的特点是在膨胀过程中保持一定的背压，以提高热能利用率。

2. 背压汽轮机的操作步骤2.1 启动前准备在启动背压汽轮机之前，需要进行一系列准备工作。

首先，检查所有润滑油的油位，并按照要求添加或更换润滑油。

其次，检查电力和冷却水供应是否正常，确保背压汽轮机的正常运行条件。

2.2 启动过程启动背压汽轮机的第一步是打开汽轮机进汽阀，让蒸汽进入汽轮机。

在此过程中，要注意逐渐增加进汽量，以防止汽轮机因突然增加的负荷而受到冲击。

当汽轮机转速达到预定值时，可以逐渐打开出汽阀，调整背压，使其保持在正常范围内。

2.3 运行中的操作在背压汽轮机正常运行时，需要密切关注各种参数的变化。

特别是监测转速、温度、压力等关键参数的变化情况，并及时调整进汽量和背压，以保持汽轮机的稳定运行。

此外，定期对润滑油进行检查和更换，清理汽轮机周围的杂物以保持机组的良好工作环境也非常重要。

2.4 停机操作当需要停机时，首先需要逐渐减少进汽量，并逐渐关闭出汽阀，同时降低背压，使汽轮机逐渐停止运转。

停机后，应及时关闭汽轮机进汽阀和排汽阀，切断电力供应，然后进行必要的维护和检修工作。

3. 背压汽轮机的维护保养为了保证背压汽轮机的正常运行和延长使用寿命，需要进行定期的维护和保养工作。

具体措施包括：- 定期更换润滑油，并确保油品的质量符合要求。

- 清洁和调整汽轮机的喷嘴和叶片，保持其良好的工作状态。

- 定期检查和校准各种传感器和仪表的准确性。

- 定期清洁和检查冷却水系统，保证冷却效果良好。

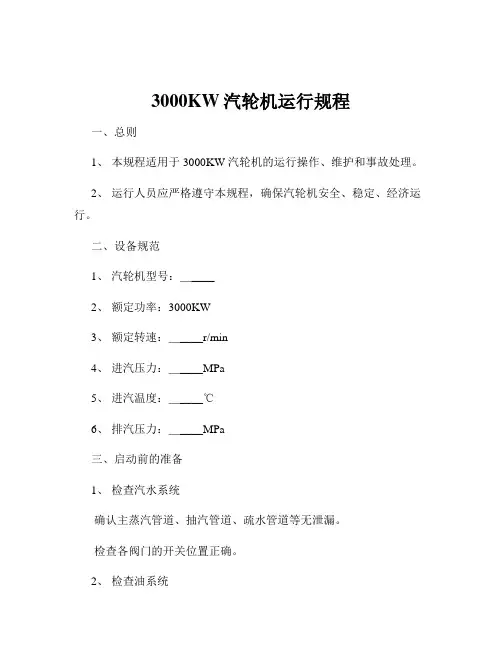

3000KW汽轮机运行规程一、总则1、本规程适用于 3000KW 汽轮机的运行操作、维护和事故处理。

2、运行人员应严格遵守本规程，确保汽轮机安全、稳定、经济运行。

二、设备规范1、汽轮机型号：＿____2、额定功率：3000KW3、额定转速：＿____r/min4、进汽压力：＿____MPa5、进汽温度：＿____℃6、排汽压力：＿____MPa三、启动前的准备1、检查汽水系统确认主蒸汽管道、抽汽管道、疏水管道等无泄漏。

检查各阀门的开关位置正确。

2、检查油系统油箱油位正常，油质合格。

油泵工作正常，油压稳定。

3、检查调节保安系统各保护装置试验正常，动作可靠。

调节系统灵活，无卡涩现象。

4、检查其他辅助设备凝结水泵、循环水泵等试运转正常。

电气设备正常，具备启动条件。

四、启动操作1、暖管缓慢开启主蒸汽管道疏水阀，进行暖管。

当管道温度达到规定值后，逐渐关小疏水阀。

2、启动油泵启动交流油泵，检查油压正常。

投入联锁保护。

3、冲动转子打开电动主汽门，逐渐开启调节汽门，冲动转子。

注意倾听机组内部声音，检查各轴瓦振动、油温等。

4、升速按照规定的升速曲线，逐渐提升转速。

监视机组振动、轴瓦温度等参数。

5、定速当转速达到额定值后，稳定运行一段时间。

全面检查机组运行情况。

五、运行中的监视与维护1、蒸汽参数监视主蒸汽压力、温度在规定范围内。

注意抽汽压力、温度的变化。

2、油系统定期检查油压、油温、油位。

油过滤器压差正常，及时切换清洗。

3、轴承温度各轴瓦温度不超过规定值。

回油温度正常。

4、振动机组振动应在允许范围内。

振动异常时应及时分析处理。

5、调节系统调节汽门动作灵活，控制转速稳定。

注意调节保安系统的工作情况。

六、停机操作1、正常停机逐渐减负荷，关闭调节汽门。

手打危急保安器停机。

开启疏水阀，停机后盘车。

2、紧急停机遇有下列情况之一，应紧急停机：机组突然发生强烈振动。

轴瓦温度急剧升高。

主蒸汽管道破裂。

调节保安系统故障等。

七、事故处理1、机组振动大立即减负荷，查找原因。

汽机运行规程目录第一篇汽机运行通则第一章汽机运行人员注意事项第一节值班人员注意事项第二节运行值班人员日常工作第二章汽机运行基本要求第一节轴承振动标准第二节对调节及保安系统性能的要求第三节在下列情况下，禁止汽轮机起动或投入运行第三章对重要操作的规定第四章正确使用联系信号盘第五章汽轮机设备的定期切换和试验第一节设备定期切换和试验第二节电气、热工联锁和保护试验第三节危急遮断器超速试验第四节自动主汽门严密性试验第五节真空严密性试验第六节调速汽门活动试验第六章汽轮机运行的事故处理第一节处理事故的原则第二节紧急停机及操作步骤第三节主蒸汽参数异常第四节油系统工作异常第五节轴向位移增大第六节水冲击第七节异常振动和异音第八节机组甩负荷第九节汽轮机严重超速第十节厂用电中断第十一节失火第十二节突然超负荷第十三节凝汽器真空降低第十四节凝汽器铜管泄漏第二篇汽轮机组运行规程第一章 1#汽轮机组概况及规范第一节1#汽轮机概况第二节1#汽轮机的主要技术规范第三节1#机辅助设备技术规范第四节1#机热工保护整定值第二章 2#汽轮机组概况及规范第一节2#汽轮机概况第二节2#汽轮机热力系统技术特点第三节2#汽轮机调节保安系统及供油系统第四节2#汽轮机的主要技术规范第五节2#汽轮机辅助设备技术规范第六节2#汽轮机调节、保安及供油系统主要技术指标第七节2#汽轮机热工保护整定值第三章 3#汽轮机组概况及规范第一节 3#汽轮机概况第二节 3#汽轮机的调节、保安系统第三节 3#汽轮机的主要技术规范第四节 3#汽轮机辅助设备主要技术规范第五节 3#汽轮机调节、保安及供油系统主要技术指标第六节 3#汽轮机热工保护整定值第四章汽轮机组的起动第一节起动前的检查及必须具备的条件第二节汽轮机起动暖管前的辅助设备试验第三节暖管及开启汽动油泵第四节辅助设备的启动第五节汽轮机冲转及低速暖机第六节升速及全速第七节汽轮机并网接带电、热负荷第八节 2#机低压加热器，3#机高、低压加热器和供热抽汽系统的投用第九节机组的热态启动第十节机组冷、热状态起动的规定及时间分配第五章汽轮机组的运行第一节一般规定第二节运行中的检查、调整、维护和定期试验第六章汽轮机组的停机第三篇汽轮机辅助设备运行规程第一章除氧器运行规程第二章锅炉电动给水泵运行规程第三章汽动给水泵、工业汽轮机运行规程第四章循环水泵运行规程第五章冷却塔运行规程第六章减温减压器运行规程第七章深井泵、黄河水取水泵运行规程附录：汽轮机阀门检查卡第一篇汽机运行通则第一章汽机运行人员注意事项第一节值班人员注意事项1.汽机运行值班人员在独立工作之前，必须熟悉与本专业有关的各项规程，并经考试合格。

3000KW背压式汽轮机维护检修规程3000KW背压式汽轮机维护检修规程1. 背压式汽轮机简介背压式汽轮机是一种常见的发电设备，广泛应用于工业领域和电力行业。

其主要由汽轮机本体、减速器、发电机、润滑系统、冷却系统、控制系统等组成。

汽轮机以高温高压的蒸汽为工作介质，通过蒸汽的能量转化为机械能，并进一步转化为电能。

为确保背压式汽轮机的正常运行，维护检修工作至关重要。

2. 维护检修规程概述维护检修规程是为了保障背压式汽轮机的运行安全和效率的定期维护工作。

该规程涵盖了背压式汽轮机的日常维护、定期检查和故障排除等方面的内容，旨在提高汽轮机的可靠性、延长使用寿命和降低维护成本。

3. 日常维护3.1 清洁工作在日常维护中，保持背压式汽轮机清洁是非常重要的。

清洁工作包括轮盘、叶轮、发电机和冷却系统等部件的清洁，以去除积尘和杂物，并保持部件的通风和散热效果。

3.2 润滑工作润滑工作是维护背压式汽轮机正常运行的关键。

应定期对轴承、齿轮传动部位、润滑油系统等进行润滑，并检查润滑油的质量和油位，及时更换和补充润滑油。

3.3 定期检查除了日常维护，定期检查也是确保背压式汽轮机正常运行的重要措施。

定期检查的内容包括：汽轮机各部件的紧固状况，如轴承座、紧固螺栓等；润滑油系统的工作情况，包括滤油器的清洁和更换；冷却系统的工作情况，如冷却水的流量和温度等；燃气系统的工作情况，包括燃气管道的泄漏和燃烧情况等。

3.4 温度和压力监测背压式汽轮机的温度和压力监测是维护检修工作中不可忽视的一项任务。

应定期检查和记录各部件的温度和压力，并及时处理异常情况，以确保汽轮机的安全运行。

4. 故障排除背压式汽轮机在运行过程中可能会遇到各种故障，及时有效地排除故障对维护检修工作至关重要。

故障排除包括以下几个方面：常见故障的判断和处理方法；故障原因的分析和诊断方法；维修工具和设备的使用。

5. 事故应急处理事故应急处理是在背压式汽轮机发生故障或事故时需要采取的紧急措施。

第一章汽轮机主要技术规范第一节主要技术数据第二节调节保安润滑系统第三节整定值第四节主要辅助设备第二章汽轮机操作规程第一节启动前的准备工作第一条：班长或主操在接到汽轮机组启动的操作命令后应：1.通知副司机及其它岗位有关运行人员。

2.领导进行启动前的一切准备工作和启动汽轮机的各项操作，通知启动的时间及从暖管开始后的各项操作记录在运行日志中。

第二条：值班运行人员在启动前应对全部设备进行详细检查：1.首先应检查所有曾经进行过检修工作的地方,肯定检修工作已全部结束,工作票已注销,汽轮机本体、各附属设备及周围场地清扫完毕。

2.油管、油箱、冷油器、油泵等均处于完好状态，油系统的任何地方均无漏油现象。

3.肯定油箱油位正常，油质良好，油位计的浮标上下灵活，开启排污放水后严密关闭。

4.检查危急保安器、轴向位移继动器、磁力断路油门均处于断开状态，主汽门、电动隔离门及旁路门处于关闭状态。

5.调速汽门连杆、各螺丝销子等装配完好，各活动支点处油标均注满润滑油，手拉油动机拉杆活动自如。

6.检查同步器在低限位置，调压器伸缩筒内己注满蒸馏水。

7.检查汽轮机滑销系统，记录汽机膨胀始点值。

第三条：通知电气、热工人员送上热控系统电源，检查各测量指示仪表均处于完好状态，各仪表阀门均处于开启状态，会同电气运行人员试验联系信号及同步器增减方向。

第四条：检查各系统阀门处于开启或关闭状态。

1.会同热工人员对电动隔离门进行手动、电动开关检查，正常后关闭﹙检查前应确认隔离门前无压力，隔离门前疏水开启﹚。

2.主蒸汽、排汽管道上的电动隔离门、手动隔离门、主汽门关闭，对空电动排汽门开启。

3.排汽管道疏水门、本体疏水门开启，前后轴封漏汽疏水门开启。

4.冷油器进水总门开启、冷油器进水门关闭，出水门开启，冷油器进出口油门开启，备用冷油器进出口油门关闭。

5.轴封加压器疏水门开启。

6.交流油泵进出口门开启。

7.直流油泵进出口开门启。

第五条：下列情况下，禁止汽轮机启动或投入运行：1.交流油泵、直流油泵工作不正常时；2.危急保安器动作不正常、主汽门、调节器动作不正常，有卡涩现象时；3.调速系统不能维持空负荷运行和甩去全部负荷后不能控制在危急保安器动作转速以下时；4.危急保安器、危急遮断油门、轴向位移遮断器、磁力断路油门工作不正常；5.缺少转速表或转速不正常；6.机组振动超过0.07mm时；7.油压、油温不符合规定值；8.盘车发现有不正常声音时；第六条：汽轮机具备启动条件后，班长或或司机向主管报告并通知锅炉运行人员准备暖管。

3000KW背压式汽轮机维护检修规程目次1 总则 (1)2 检修周期与内容 (1)3 检修与质量标准 (2)4 试车与验收 (11)5 维护与故障处理 (13)1 总则1．1 主题内容与适用范围1．1．1 主题内容本规程规定了背压式汽轮机(以下简称汽轮机)的检修周期与内容、检修与质量标准、试车与验收、维护及常见故障处理。

1．1．2 适用范围本规程适用于本厂3000KW背压式B3-0.8/0.3型汽轮机的维护和检修。

1．2 编写修订依据《化工机械手册》，化学工业出版社，1989年随机技术资料国家现行的关于压力容器方面的相关法规，包括现行特种设备安全监察条例、压力容器安全技术监察规程、在用压力容器检验规程。

2 检修周期与内容2．1 检修周期(见表1)2．2．1 小修根据状态监测情况和运行情况发现的问题而定。

2．2．2 大修2．2．2．1 消除管线、阀门的泄漏；2．2．2．2 检查或更换止推轴承、径向轴承；2．2．2．3 清理检查调速阀、抽汽阀的轴承部位，添加润滑脂，检查、整定调速和抽汽杠杆；2．2．2．4 检查、清理抽汽止逆阀及其油动机；2．2．2．5 检查、清理盘车器系统；2．2．2．6 检查或更换静电接地电刷；2．2．2．7 调速油储能器检查、充压；2．2．2．8 调校轴振动、轴位移探头；2．2．2．9 检查、清理油过滤器，清理或更换滤芯，检查清理三通阀，清理冷油器。

2．2．2．10 检查、清理凝汽器，消除真空系统的泄漏；2．2．2．11 检查、清理抽汽器和大气安全阀；2．2．2．12 联轴器检查，机组找正；2．2．2．13 电气、仪表部分进行相应检修；2．2．2．14 拆、装化状板和保温层；2．2．2．15 检查汽缸有无裂纹、冲刷、损坏及结合面有无漏汽痕迹等缺陷，必要时处理；检查、调整滑销系统和缸体水平度；2．2．2．16 检查、清理隔板、喷嘴及转子，测量、复检调整隔板各部间隙；2．2．2．17 检查、清理或更换部分汽封及弹簧，测量、复检调整汽封间隙；2．2．2．18 更换全部O形环等易损密封件；2．2．2．19 检查转子径向、端面跳动值，测量、复查轴直线度；测量、检查叶片、围带、铆钉等有无松动、裂纹、断裂、腐蚀等缺陷，根据具体情况做必要处理；2．2．2．20 检查、清理汽缸螺栓、螺母，并进行无损探伤，必要时更换；2．2．2．21 对调速、抽汽电液转换器、危急保安器及动力传递机构进行检查、校验或更换新件；2．2．2．22 解体检查或修理主汽阀、调速阀和抽汽阀，检查各阀杆的直线度，阀头、阀座进行无损探伤，检查阀头的密封性，必要时修复或更换新件。
